MANUALE UTENTE L2442WD DGM

Informazioni per la sicurezza....38

Avvertenze....38

Contenuto della Confezione....38

Installazione dello Hardware....39

Tasti di Controllo....39

Sincronizzazione Supportata....42

Specifiche....43

◇ Notifica

• Le informazioni di questo manuale possono cambiare di tanto in tanto senza preavviso.
- Per garantire la sicurezza nell'operazione di questo prodotto, leggere attentamente il seguente menu prima di usare il prodotto.

◇ Informazioni per la sicurezza

• Non mettete alcuna cosa bagnata sul monitor o sul cavo di alimentazione.
• Assicuratevi di spegnere il monitor prima di inserire il cavo di alimentazione nella presa.
• Assicuratevi di controllare che il cavo di alimentazione e gli altri cavi siano collegati saldamente e in modo corretto.
- Non cercate di aprire il monitor. Potreste subire lesioni da scosse elettriche. Per l'assistenza rivolgetevi al punto di acquisto.

Avvertenze

• Non esporre il monitor alla luce diretta del sole o al calore.
• Non versare liquidi sul monitor.
• Non usare il monitor quando dei prodotti elettronici o dei magneti operano nelle vicinanze.
- Non usare delle sostanze chimiche forti o dei detersivi solventi forti per pulire lo schermo del monitor. Passatevi sopra con un panno morbido e pulito con l'aggiunta di una soluzione dolce.
• Non mettete alcuna cosa sopra il monitor. Una cattiva ventilazione potrebbe elevare la temperatura del monitor.
- Non usate le dita per toccare direttamente lo schermo LCD. Le impronte digitali contengolo olio e possono risultare difficili da pulire.

Contenuto della Confezione

Il nostro monitor LCD viene fornito completo delle seguenti voci. Assicuratevi che avete ricevuto il set completo pronto per l'uso. In caso contrario contattate il vostro fornitore o negozio dove avete fatto l'acquisto. Infine ritenetevi liberi di contattarci.

24,, largamente selezionano il video del LCD

Cavo VGA

Cavo di Alimentazione

Cavo Audio

* Cavo DVI

Manuale d'Uso

* La funzione DVI è opzionale.

Installazione dello Hardware

Maneggiate il nostro monitor LCD con molta cura, è un prodotto molto fine, ma delicato e facile a rompersi. Spegnete la corrente dell'LCD e del PC prima d'installarlo. Seguite i nostri passi per l'installazione un passo per volta.

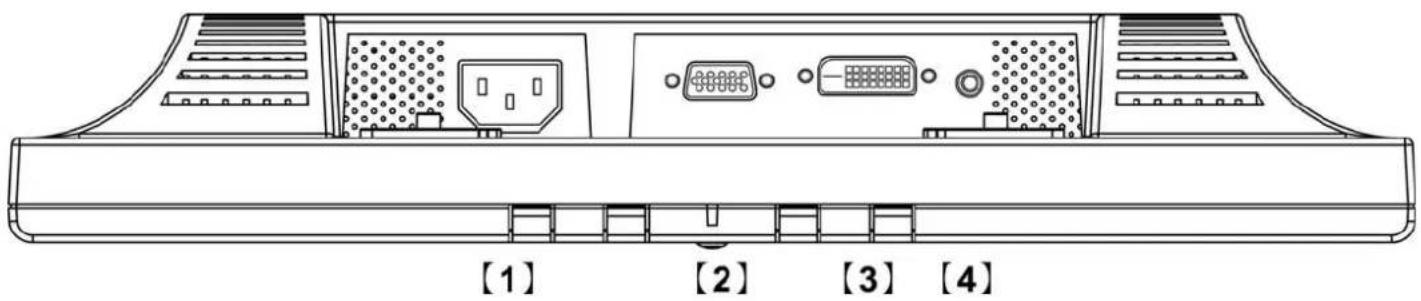

Ingresso

【1】Ingresso CA : È per il collegamento del cavo di alimentazione.
【2】PORTA VGA : Serve per il collegamento del cavo segnale D-Sub a 15 pin.
【3】 Porta DVI : Questo si può collegare con il Cavo segnali DVI.
【4】Audio In : Questo si può collegare al connettore della risorsa del suono audio-out del PC.

* La funzione DVI è opzionale.

Tasti di Controllo

Sono a disposizione 5 tasti che servono per la configurazione del monitor, incluso "Regolazione Auto", "Menu OSD", "Alimentazione", "Modificazione <->", "Modificazione <+>" . Le seguenti descrizioni spiegano questi tasti.

Regolazione Auto (Funzione)--

A Tasto Selezione Funzione: Questo tasto serve per la selezione delle funzioni di controllo in su nell'OSD.

Tasto Rapido: Premere questo tasto per applicare le configurazioni del monitor automaticamente.

Menu (Funzione)--

M Tasto Selezione Funzione: Questo tasto serve per la selezione delle funzioni di controllo in giù nell'OSD.

Tasto Rapido: Premere questo tasto per aprire il menu di scelta rapita OSD.

Alimentazione: Accendere e spegnere l'alimentazione LCD. Quando l'alimentazione è accesa, la luce si illumina in blu, Standby è indicato in lampeggierà

- Modificazione < - >: Diminuisce il valore dell'opzione nel menu OSD.

Modificazione < + >: Aumenta il valore dell'opzione nel menu OSD. Commuti la condizioni di funzionamento di DVI a RGB.

Modalità Menu OSD (On-Screen Display)

1. Regolare il volume degli altoparlanti via l'icona di controllo del volume PC.
   2.È da notare che l'Audio continuerà, quando si spegne il monitor, per spegnerlo è necessario spegnere il PC oppure annullare l'icona del controllo volume.
2. Premere il tasto OSD per accedere menu, poi premere I tasti Aumentare / Diminuire per eseguire la regolazione.

Brightness:

Regola la luminosità del display.

BRIGHTNESS 50% 640 X 480 H 31·5KHZ V 60·1HZ

Contrast :

Regola la differenza fra le zone chiare e scure.

CONTRAST - 50% 640 × 480 H 31 5KHZ V 60-1HZ

Phase :

Regola la fase del PLL.

PHASE - 61% H 31·5KHZ · 480 V 60·1HZ

Clock :

Regola la frequenza del PLL.

CLOCK 60% - H 31-5KHZ V 60-1HZ

Horizontal Position :

Regola la posizione orizzontale del display.

H-POSITION 640 480 H 31 5KHZ V 60 1HZ

Vertical Position :

Regola la posizione verticale del display.

V-POSITION - 60% + 640 × 480 H 31.5KHZ V 60.1HZ

Reset :

Richiama l'impostazione predefinita.

RESET NO YES 640 × 480 H 31.5KHZ V 60.1HZ

Color Temp :

Regola la Temperatura del colore.

COLOR TEMPERATURE USER 6500X 9000X 640 × 480 H 31 5KHZ V 60 1HZ

Red:

Regola la temperatura del colore Rosso.

RED 50% 640 × 480 H 31·5KHZ V 60·1HZ

Green:

Regola la temperatura del colore Verde.

GREEN 60% - + 640 × 480 H 31·5KHZ V 60·1HZ

Blue:

Regola al temperatura del colore Blu.

BLUE - 60% + 640 × 480 H 31·5KHZ V 60·1HZ

Language:

Seleziona la lingua del display del Menu OSD.

LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO PORTUGUÉS 简体中文 NEDERLANDS 繁體中文 640 × 480 H 31-5KHZ V 60-1HZ

Miscellaneous:

"No" vi porta al menu esci. "Sì" vi porta ai sottomenu del menu Varie.

MISCELLANEOUS NO YES 640 480 H 01-5KHZ V 60-1HZ

EXIT:

Salva ed esce.

EXIT OSO NO YES 640 × 480 H 31·5KHZ V 60·1HZ

Ritorna al menu principale.

RETURN NO YES 640 × 480 H 31.4KHZ V 60.0HZ

Regola la posizione orizzontale dell'OSD.

OSD H-POSITION - 60% + 640 × 480 H 31·4KHZ V 60·0HZ

Vertical Position:

Regola la posizione verticale dell'OSD.

OSD V-POSITION - 640 × 480 H 31·4KHZ V 60·0HZ

OSD Duration:

Regola i tempi del menu OSD.

OSD DURATION - 100% + 640 × 480 H 31·4KHZ V 60·0HZ

Auto color:

Regola il colore automaticamente.

AUTO COLOR NO YES 640 × 480 H 31.4KHZ V 60.0HZ

\* Source:

Selezionare la sorgente dell'ingresso

Video: VGA o DVI

SOURCE VDA DVI 640 × 480 H 31-4KHZ V 60-0HZ

Avviso: · Sorgente è opzionale.

Ricerca Guasti

Se incontrate dei problemi nell'uso di quesdoto prodotto, assicuratevi che il monitor sia stato installato nel modo corretto.

· Sullo schermo non appare alcuna figura.

Controllare: 1. Modalità risparmio corrente. Premere un tasto qualsiasi e spostare il mouse per disattivare questa modalità.

1. Pin del connettore del cavo segnali. Se qualche pin è piegato o manca, consultate il punto dove avete fatto l'acquisto.

Le parole appaiono troppo scure o troppo chiare

Controllare: Uso del Menu OSD per regolare la Luminosità.

Quando si deve regolare il monitor?

Controllare: Se la risoluzione della frequenza è stata cambiata.

Il Testo che appare sullo schermo non è chiaro.

Controllare: Assicurarsi che la risoluzione o il tasso di refresh si combinino con la Modalità del Display.

Sincronizzazione Supportata

Modalità del Display
Risoluzione Frequenza Orizzontale (KHz) Frequenza	Verticale (Hz)
640X480 31.5 59.94
800X600 37.9 60.32
1024X768	48.4
1280X800	49.6
1440X900 55.9 60.00
1680X1050 65.29	59.94
1920X1200 74.55	59.88

Specifiche

Pannello LCD	TipoAngolo di VisualizzazioneRapporto di ContrastoLuminositàTempo di Risposta(Tr+Tf)Colori del DisplayRisoluzione mass.Pixel Pitch	Display 24,, largamente selezionano il video del LCDH:180°, V:180°1000 : 1 (Tip.)500 cd/m2 (Tip.)6 ms( G to G)16.7 M colori (True color)1920X1200(WUXGA)0.270 mm(O)x0.270 mm(V)
Segnali d'ingresso	VGADVI*	RGB analogico VGA compatibile Composite Sync supportatoSingle Link TMDS Digital Visual Interface (DVI) – DDWG compatibile
Compatibilità	PC Fino a 1920 X1200@60 Hz	(Non-interallacciato)
Connettori	VGADVI*AudioAlimentazione	D-Sub a 15-PinDVI-D*Presa StereoIngresso CA
Alimentazione	TensioneConsumoModo risparmio energetico	Alimentatore universale incorporato: 100-240 VAC, 50/60 HzAtttivo < 100 Watt Mass.Standby < 2 Watt
Altoparlanti Interni	Altoparlante x 2
Interfaccia Utente	Indicatore LED Attivo - blu	Standby - lampeggierà
Condizioni di Funzionamento	TemperaturaUmidità	Operativa: 5 a 40°C °C20% ~ 80% UR.
Dimensioni Fisiche 570 mm(L) x 463 mm (A) x 250 mm (P)
Peso Netto 6.0 Kg
Angolo d'Inclinazione		-5° in avanti e 15° indietro
DDC		DDC2B
Risparmio Energetico		VESA DPMS
Certificazioni	UL/CUL, FCC, CE

* La funzione DVI è opzionale.
