用户手册 L2442WD DGM

• 所有使用手叫中之資訊，將不定時更新並不予通知。
  • 請詳讀此使用手冊，以確保安全使用本產品。

◇ 安全事項

• 請勿放置任何潮濕物品於螢幕或電源上。
• 在插入電源線前，請先確保本產品電源為關閉狀態。
  • 請確認電源線與所有線材、訊號接頭皆已接妥。
  • 請勿嘗試自行拆卸本產品，您可能因而觸電受傷，如有需要，您可向所購買的經銷商查詢，或與我們連絡。

◇ 警示

• 請勿將本產品直接曝曬於陽光下，或高溫熱源處。
- 切勿讓液體濺灑到螢幕上。
• 請勿將液晶螢幕靠近有磁場的電器用品。
• 請勿使用有害的化學清潔劑或強力清潔劑來清潔螢幕。請用軟質刷毛和溫利的清潔劑。
- 不可在液晶螢幕上堆放雜物，放置於不良通風處可能導致機器高溫。
- 請勿直接用手指觸碰螢幕表面，皮膚所含的油脂是相當不易被清除的。

包装

本產品包裝包含下列物件，若有缺件，請向您購買之商店或經銷商聯絡，如有任何疑問歡迎來電。

24吋液晶寬螢幕顯示器

外接式15針D-sub(RGB Analog)訊號線

電源線

音源線

*DVI 線

使用手册

*注意: DVI 功能為選配功能。

硬體安裝

請小心對待您的液晶螢幕，它是非常精緻的產品。在安裝前請務必先將液晶螢幕及電腦的電源關閉，以免發生危險。請依照指示一步一步地安裝。

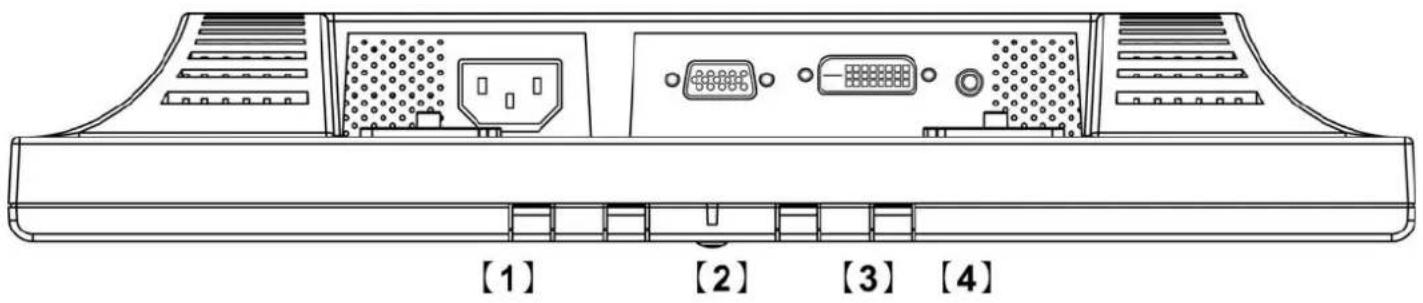

輸入

【1】電源埠：這裡用來連接電源。
【2】電腦輸入埠：這裡用來連接 D-Sub 15 孔 VGA 影像訊號線。
【3】DVI數位埠：DVI 影像訊號線接頭。
【4】Audio In 埠：這裡用來連接音源線。

*注意: DVI 功能為選配功能。

控制按键介紹

本產品有 5 控制按鍵，包括"Auto Adjust"，"OSD menu"，"Power"，"Adjust <->"，"Adjust <+>"。各控制按鍵之功能請詳見下列敘述：

自動調整（功能）--

A 功能選項按鍵：於 OSD 中為向上選擇功能按鍵。

熱鍵：按此按鍵則本螢幕會自動調整設定。

Menu (功能)--

M 功能選項按鍵：於 OSD 中為向下選擇功能按鍵。

熱鍵：按此按鍵則會立即顯現 OSD 功能口錄。

Power: 電源開關。常電源開啓時，指示燈的顯示為藍色，待命狀態為閃爍。

- Adjust < - >: OSD 功能目錄下為減少調整選項。

+ Adjust < + >: OSD 功能目錄下為增加調整選項。切換 DVI 與 RGB 信號.

OSD 視控模式

1. 請由電腦喇叭調整音量之控制。
2. 請注意本產品電源為關閉時，聲音音量是仍為開啓狀態。請關閉您的電腦電源，或關閉喇叭音量控制。
3. 按下 OSD 鍵進入功能目錄，並按下 - / + 控制鍵以調整設定。

Brightness: 調整螢幕的亮度 BRIGHTNESS - 60% 640 480 H 31·5KHZ V 60·1HZ

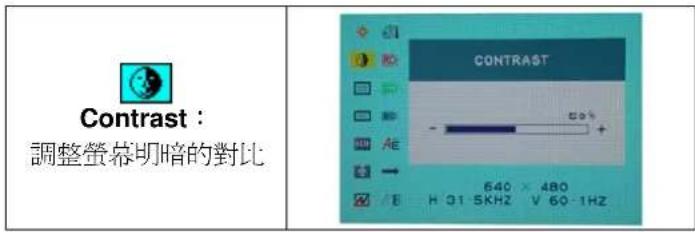

Contrast： 調整螢幕切暗的對比 CONTRAST 640 × 480 H 01 5KHZ V 60-1HZ

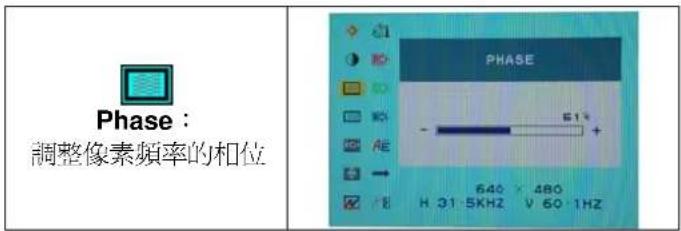

Phase： 調整像素頻率的相位 PHASE 640 × 480 H 31.5KHZ V 60.1HZ

Clock: 調整像素的頻率 CLOCK 60% - AE 640 × 480 H 31 5KHZ V 60·1HZ

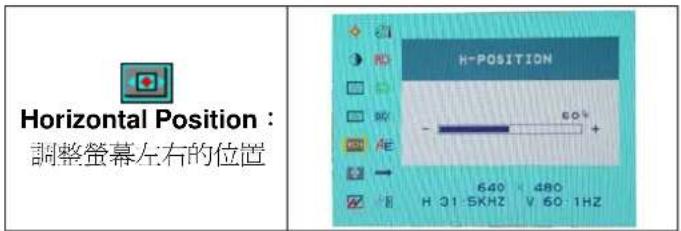

Horizontal Position : 調整螢幕左右的位置 H-POSITION 640 480 H 31.5KHZ V 60.1HZ

Vertical Position : 調整螢幕上下的位置 V-POSITION 60% 640 × 480 H 31·5KHZ V 60·1HZ

Reset： 恢復出廠預設值 RESET NO YES 640 × 480 H 31·5KHZ V 60·1HZ

Color Temp : 調整色溫 COLOR TEMPERATURE USER 6500X 9300X 640 × 480 H 31 5KHZ V 60 1HZ

Red: 調整紅色色溫 RED 640 × 480 H 31·5KHZ V 60·1HZ

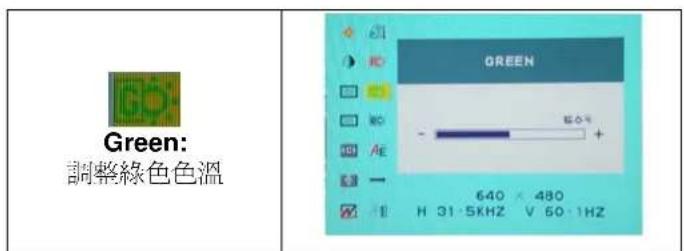

Green: 調整綠色色溫 GREEN 640 × 480 H 31·5KHZ V 60·1HZ

Blue: 調整藍色色溫 BLUE 60° + 640 × 480 H 31·5KHZ V 60·1HZ

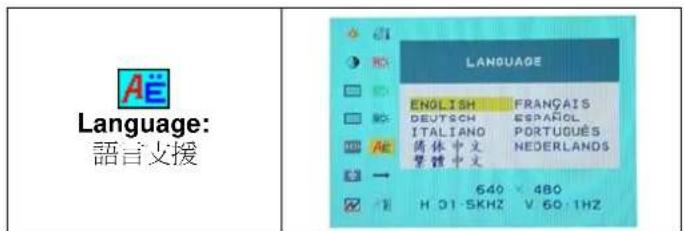

Language: 語言支援 LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO PORTUGUÉS 固体中文 NEDERLANDS 華體中文 → 640 × 480 H 01-SKHZ V 60-1HZ

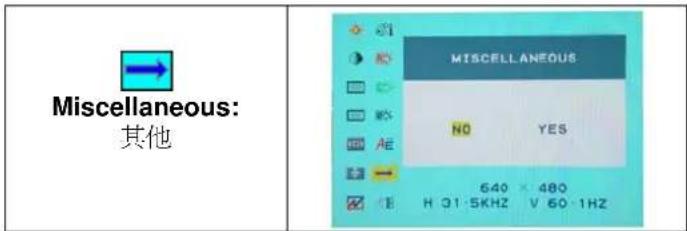

Miscellaneous: 其他 MISCELLANEOUS NO YES 640 × 480 H 31·5KHZ V 60·1HZ

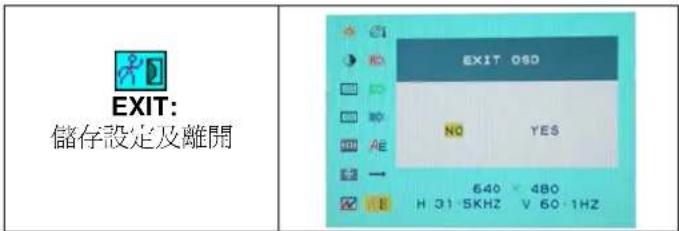

EXIT: 儲存設定及離開 EXIT OSO NO YES 640 × 480 H 31·5KHZ V 60·1HZ

Miscellaneous (其他)

Return: 返回主選項 RETURN NO YES 640 480 H 31·4KHZ V 60·OHZ

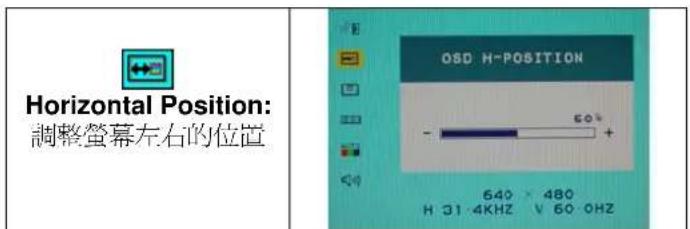

Horizontal Position: 調整螢幕左右的位置 OSD H-POSITION - 60% 640 × 480 H 31·4KHZ V 60·0HZ

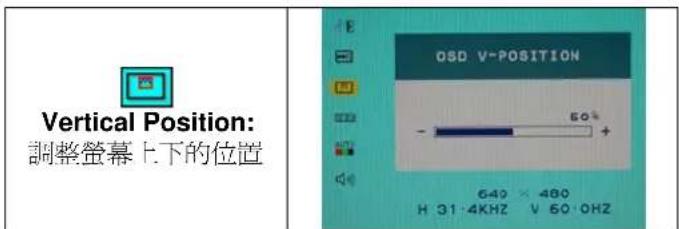

Vertical Position: 調整螢幕上下的位置 OSD V-POSITION - 50° 640 × 480 H 31·4KHZ V 60·0HZ

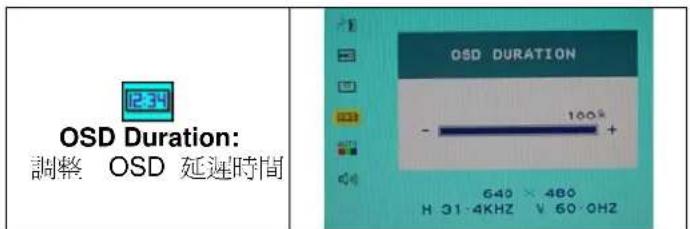

OSD Duration: 調整 OSD 延遲時間 OSD DURATION - 100% 640 × 480 H 31·4KHZ V 60·0HZ

AUTO Auto color: 自動調整螢幕顏色 AUTO COLOR NO YES 640 × 480 H 31-4KHZ V 60-0HZ

*Source: 調整 Video 輸入源: VGA 或 DVI SOURCE VGA DVI 640 × 480 H 31·4KHZ V 60·0HZ

注意: * Source 爲選配。

簡易故障排除

確定您的螢幕以妥善安裝，如有下列問題：

沒有螢幕畫面？

檢查：1. 是否已進入省電模式，按下任何一鍵或移動滑鼠來離開省電模式。

1. 訊號接頭是否接妥，如有訊號針腳針頭斷裂，請聯絡經銷商。

影像看起來太暗或太亮？

檢查：進入 OSD 功能模式調整亮度。

你該何時做調整？

檢查：當解析度頻率變更時。

文字看不清楚？

檢查：是否設定為支援的顯示模式。

支援顯示模式

Display Mode
Resolution Horizontal Frequency (KHz) Vertical Frequency (Hz)
640X480 31.5 59.94
800X600 37.9 60.32
1024X768	48.4
1280X800	49.6
1440X900 55.9 60.00
1680X1050 65.29 59.94
1920X1200 74.55 59.88

產品規格

液晶面版 尺寸	可視角對比亮度反應時間(Tr+Tf)支持色彩最大解析度畫素點距	24吋動態寬液晶水平: 180^ ,垂直: 180^ 1000:1 (典型) 500 cd/m^2 (典型)6毫秒(G to G)16.7M colors1920X1200(WUXGA)0.270mm(H)x0.270mm(V)
訊號輸入	VGADVI*	VGA類比裝置支援RGB支援TMDS的數字訊號
相容性	PC	最高支援1920X1200@60Hz
連接線	VGADVI*音源線電源線	D-sub 15針DVI-D*立體聲音源A/C輸入接頭
電源 電壓	耗電省電模式	內建交流變壓器:100-240 VAC,50/60 Hz作業中<100瓦(最大值)待命<2瓦
內建揚聲器		揚聲器x2
使用介面	LED指示燈	作業中 -藍色待命 -閃爍
作業環境 溫度	濕度	5^ 40^ 20% 80% R.H.
尺寸 實體		570mm(W)x463mm(H)x250mm(D)
重量		6.0 Kg
傾斜角度		-5^ 15^
DDC		DDC2B
電源管理程式		VESA DPMS
安規認證	UL/CUL,FCC,CE

注意:* DVI 爲選配功能。

注意事项....17

安全事项....17

警示....17

包装....17

硬件安装....18

控制按键介绍....18

OSD视控模式....19-20

简易故障排除....21

支持显示模式....21

产品规格表....22

◇ 注意事项

• 所有使用手册中之信息，将不定时更新并不予通知。
• 请详读此使用手册，以确保安全使用本产品。

◇ 安全事项

• 请勿放置任何潮湿物品于屏幕或电源上。
• 在插入电源线前，请先确保本产品电源为关闭状态。
  请确认电源线与所有线材、讯号接头皆已接妥。
  请勿尝试自行拆卸本产品，您可能因而触电受伤，如有需要，您可向所购买的经销商查询，或与我们连络。

◇ 警示

• 请勿将本产品直接曝晒于阳光下，或高温热源处。
• 切勿让液体溅洒到屏幕上。
• 请勿将液晶屏幕靠近有磁场的电器用品。
• 请勿使用有害的化学清洁剂或强力清洁剂来清洁屏幕。请用软质刷毛和温和的清洁剂。
• 不可在液晶屏幕上堆放杂物，放置于不良通风处可能导致机器高温。
• 请勿直接用手指触碰屏幕表面，皮肤所含的油脂是相当不易被清除的。

包装

本产品包装包含下列对象，若有缺件，请向您购买之商店或经销商联络，如有任何疑问欢迎来电。

24 液晶宽屏幕显示器

外接式 15针 D-sub(RGB Analog)讯号线

电源线

音源线

*DVI 线

使用手册

*注意: DVI 功能为选配功能。

硬件安装

请小心对待您的液晶屏幕，它是非常精致的产品。在安装前请务必先将液晶屏幕及计算机的电源关闭，以免发生危险。请依照指示一步一步地安装。

输入

【1】电源埠：这里用来连接电源。
【2】计算机输入端口：这里用来连接 D-Sub 15 孔 VGA 影像讯号线。
【3】DVI 数位端口：DVI 影像讯号线接头。
【4】Audio In 埠：这里用来连接音源线。

*注意: DVI 功能为选配功能。

控制按键介绍

本产品有 5 控制按键，包括"Auto Adjust", "OSD menu", "Power", "Adjust <->", "Adjust <+">。各控制按键之功能请详见下列叙述：

自动调整 (功能)--

A 功能选项按键：于 OSD 中为向上选择功能按键。

热键：按此按键则本屏幕会自动调整设定。

Menu (功能)--

M 功能选项按键：于 OSD 中为向下选择功能按键。

热键：按此按键则会立即显现 OSD 功能目录。

Power: 电源开关。当电源开启时，指示灯的显示为蓝色，待命状态为闪烁。

- Adjust <- ->: OSD 功能目录下为减少调整选项。

+ Adjust <+>: OSD 功能目录下为增加调整选项。切换 DVI 与 RGB 信号.

OSD 视控模式

1. 请由计算机喇叭调整音量之控制。
2. 请注意本产品电源为关闭时，声音音量是仍为开启状态。请关闭您的计算机电源，或关闭喇叭音量控制。
3. 按下 OSD 键进入功能目录，并按下 -/+ 控制键以调整设定。

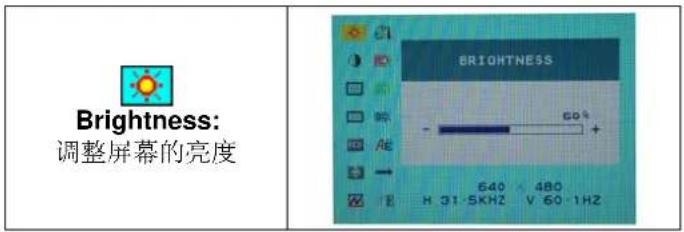

Brightness: 调整屏幕的亮度 BRIGHTNESS 60° - 640 480 H 31.5KHZ V 60.1HZ

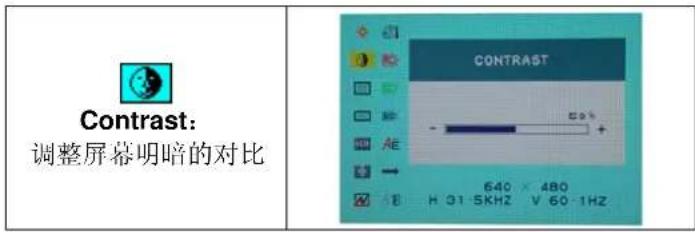

Contrast: 调整屏幕明暗的对比 CONTRAST 640 × 480 H 31-5KHZ V 60-1HZ

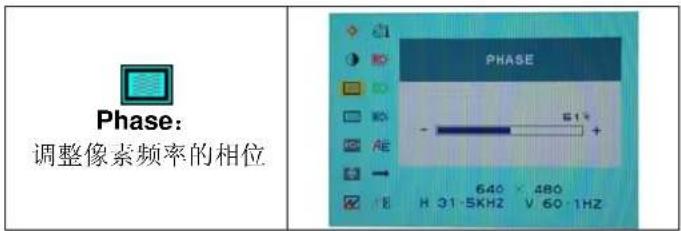

Phase: 调整像素频率的相位 PHASE 61° - 640 480 H 31.5KHz V 60.1HZ

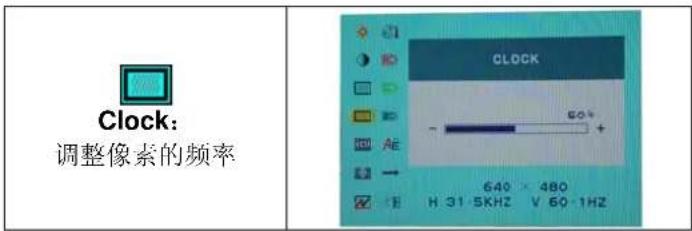

Clock: 调整像素的频率 CLOCK 60% - AE 640 × 480 H 31·5KHZ V 60·1HZ

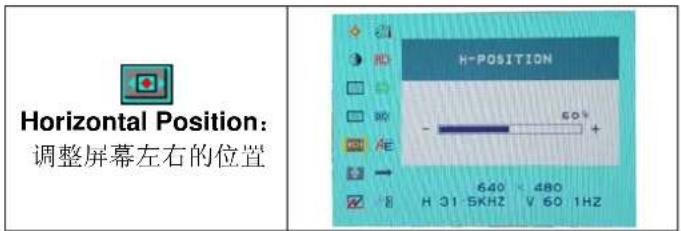

Horizontal Position: 调整屏幕左右的位置 H-POSITION 640 480 H 31 5KHZ V 60 1HZ

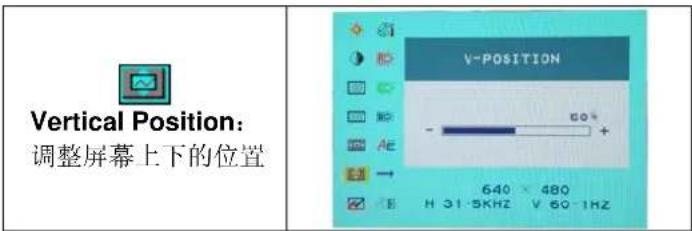

Vertical Position: 调整屏幕上下的位置 V-POSITION 60% 640 × 480 H 31.5KHZ V 60.1HZ

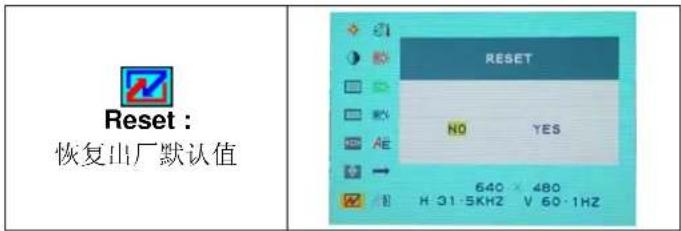

Reset： 恢复出厂默认值 RESET NO YES 640 × 480 H:31-5KHZ V:60-1HZ

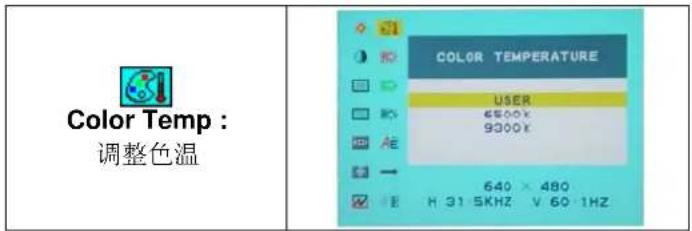

Color Temp : 调整色温 COLOR TEMPERATURE USER 6500X 9300X 640 × 480 H 31 5KHZ V 60 1HZ

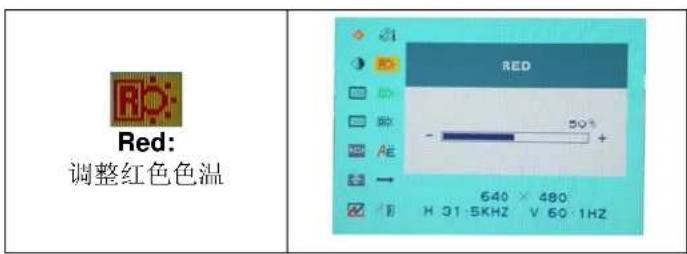

Red: 调整红色色温 RED 50° - AE 640 × 480 H 31·5KHZ V 60·1HZ

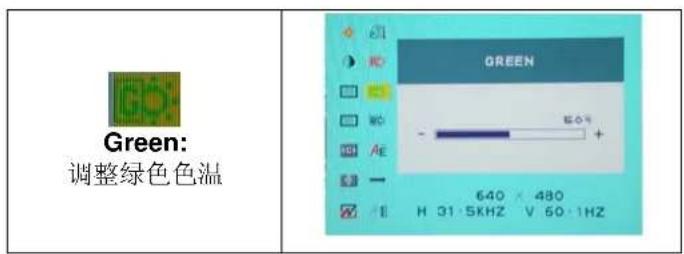

Green: 调整绿色色温 GREEN 640 × 480 H 31·5KHZ V 60·1HZ

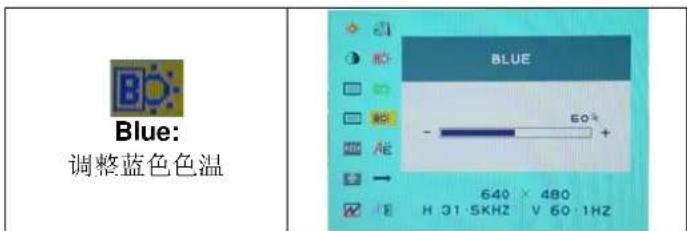

Blue: 调整蓝色色温 BLUE 60° + 640 × 480 H 31·5KHZ V 60·1HZ

Language: 语言支持 LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO PORTUGUÉS 固体中文 NEDERLANOS 華體中文 640 480 H 01-SKHZ V 60-1HZ

Miscellaneous: 其它 MISCELLANEOUS NO YES 640 480 H 31·5KHZ V 60·1HZ

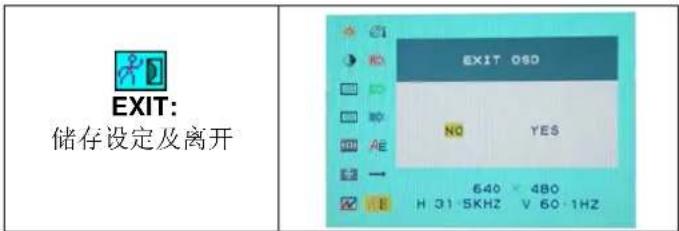

EXIT: 储存设定及离开 EXIT OSO NO YES 640 × 480 H 31·5KHZ V 60·1HZ

Miscellaneous (其它)

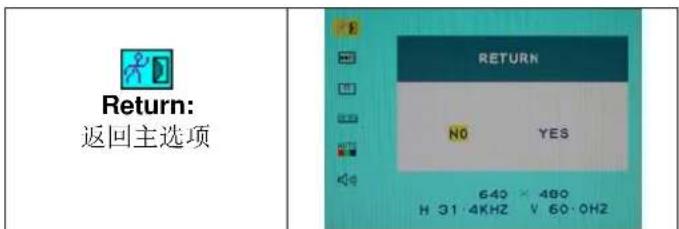

Return: 返回主选项 RETURN NO YES 640 480 H 31·4KHZ V 60·OHZ

Horizontal Position: 调整屏幕左右的位置. OSD H-POSITION - 60% 640 × 480 H 31.4KHZ V 60.0HZ

Vertical Position: 调整屏幕上下的位置 OSD V-POSITION 50% 640 × 480 H 31·4KHZ V 60·0HZ

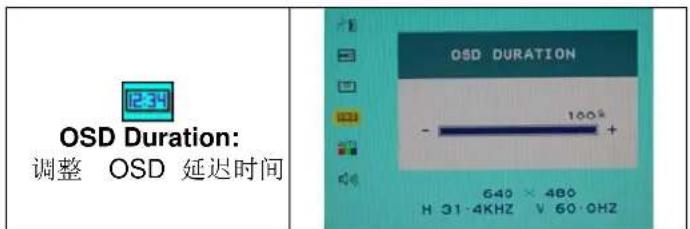

OSD Duration: 调整 OSD 延迟时间 OSD DURATION - 100% 640 × 480 H 31.4KHZ V 60.0HZ

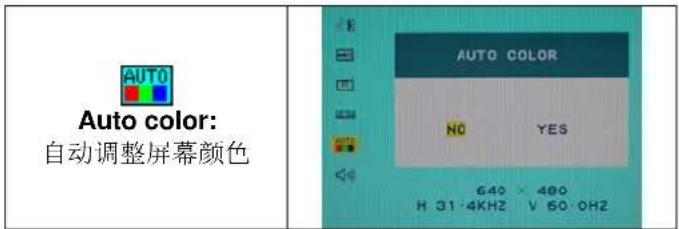

AUTO Auto color: 自动调整屏幕颜色 AUTO COLOR NO YES 640 × 480 H 31.4KHz V 60.0H2

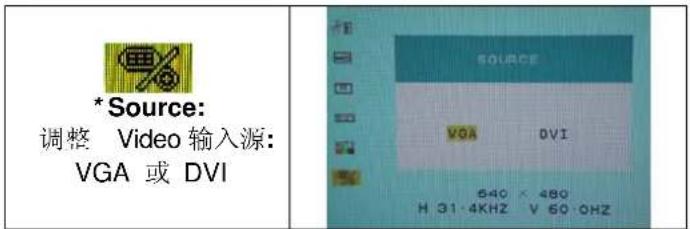

*Source: 调整 Video 输入源: VGA 或 DVI

注意: * Source 为选配。

简易故障排除

确定您的屏幕以妥善安装，如有下列问题：

没有屏幕画面？

检查：1. 是否已进入省电模式，按下任何一键或移动鼠标来离开省电模式。

1. 讯号接头是否接妥，如有讯号针脚针头断裂，请联络经销商。

影像看起来太暗或太亮？

检查：进入 OSD 功能模式调整亮度。

你该何时做调整？

检查：当分辨率频率变更时。

文字看不清楚？

检查：是否设定为支持的显示模式。

支持显示模式

Display Mode
Resolution	Horizontal Frequency (KHz)		Vertical Frequency (Hz)
640X480	31.5	59.94
800X600	37.9	60.32
1024X768			48.4
1280X800			49.6
1440X900	55.9	60.00
1680X1050	65.29		59.94
1920X1200	74.55		59.88

产品规格

液晶面版 尺寸		24 动态宽液晶
	可视角	水平:180°,垂直:180°
	对比	1000 :1 (典型)
	亮度	500 cd/m2 (典型)
	反应时间(Tr+Tf)	6 毫秒(G to G)
	支持色彩	16.7 M colors
	最大分辨率	1920X1200(WUXGA)
	画素点距	0.270 mm(H)x0.270 mm(V)
讯号输入	VGA	VGA 模拟装置支持 RGB
	DVI*	支持 TMDS 的数字讯号
兼容性	PC	最高支持 1920X1200@60 Hz
连接线	VGA	D-sub 15 针
	DVI*	DVI-D*
	音源线	立体声音源
	电源线	A/C 输入接头
电源 电压		内建交流变压器: 100-240 VAC, 50/60 Hz
	耗电	作业中<100 瓦 (最大值)
	省电模式	待命<2 瓦
内建扬声器		扬声器 x 2
使用接口	LED 指示灯	作业中 - 蓝色
		待命 - 闪烁
作业环境 温度		5°C ~ 40°C
	湿度	20% ~ 80% R.H.
尺寸 实体		570 mm(W) x 463 mm(H) x 250 mm(D)
重量		6.0 Kg
倾斜角度		-5° ~ 15°
DDC		DDC2B
电源管理程序		VESA DPMS
安规认证	UL/CUL, FCC, CE

注意:* DVI 为选配功能。
