MANUAL DE USUARIO L2442WD DGM

Informacion de Seguridad....45

Precaucion....45

Contenidos del Paquete....45

Instalacion de Hardware....46

Botones de control....46

Menu de Modo de OSD (Exhibicion sobre la Pantalla)....47-48

Solucion de Problemas....49

Tiempo apoyado....49

Especificación....50

◇ Noticia

• Toda información del presente manual puede cambiarse por tiempo a tiempo sin pre aviso.
• Para asegurar la seguridad de operación del producto, por favor leer el siguiente menú con cuidado antes usar el producto.

◇ Información de Seguridad

• Que no se colocar cosa mojada sobre el monitor o el cordón de corriente.
• Hace seguro que está apagado el monitor antes de enchufar el cordón de corriente al enchufe.
• Revise el cordón de corriente y otros cordones si están seguro y correctamente conectado.
• Que no se intentar de abrir el monitor, Ud. podría ser dañado por choque eléctrico. Para servicio, llame al lugar de compra.

◇ Precaución

• Que no se exponer el monitor directamente a la luz de sol o calor.
• Que no se verter líquido sobre el monitor.
• Que no se usar su monitor cuando los productos magnéticos o electrónicos cercanos están operando.
• Quse no se usar químicos severos o fuerte solventes de limpieza para limpiar la pantalla del monitor. Limpiarlo con trapo limpio y suave aplicado con solución apacible.
• Que no se colocar cualquier cosa sobre el monitor. Mala ventilación se elevaría la temperatura del monitor.
• Que no se tocar con sus dedos a la Pantalla de CD directamente. La huella digital contiene aceite y podría ser difícil de limpiarse.

Contenidos del Paquete

Nuestro monitor de LCD debe contener con los siguientes artículos. Hace seguro que Ud. tiene todos completos, sino comunique con su proveedor o la tienda donde Ud. hace la compra. Por favor siente libre de comunicar con nosotros

* Es opcional la función de DVI.

Instalación de Hardware

Cuidado con su monitor de LCD, es muy exquisito pero fácil de romperse. Apagar el corriente de LCD y de PC antes de colocarlo. Sigue nuestra instalación paso por paso.

Entrada

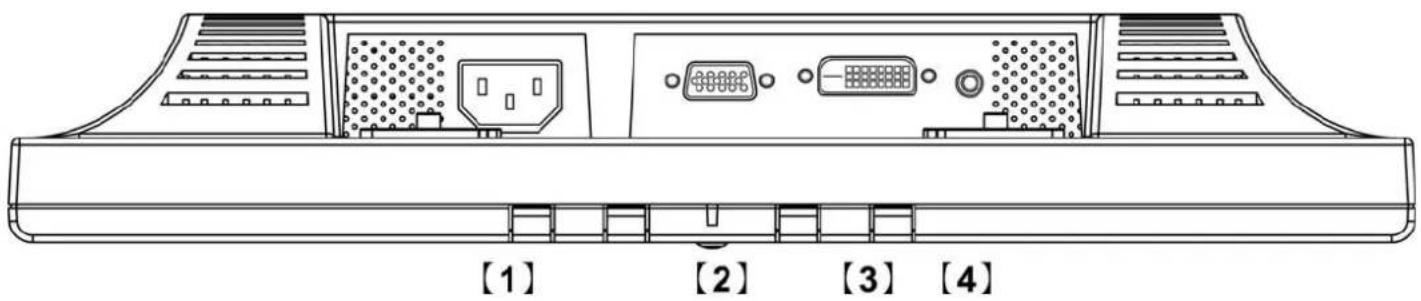

【1】 AC Input: Para la conexión del cabo eléctrico.
【2】PUERTO VGA: Para la conexión con el cabo de signal D-Sub de 15 pinzas.
【3】 Acceso DVI :Este puede ser conectado con DVI Cable Señal.
【4】Audio In : Este puede ser conectado con PC audio-out connectador de recurso de sonido.

* Es opcional la función de DVI.

Botones de control

Hay 5 teclas para que el usuario instale el monitor, incluyendo "Ajuste Auto", "Menú OSD ", "Energía Eléctrica", "Ajuste <->", "Ajuste <+)". Las siguientes descripciones forman la introducción a estas teclas.

Ajuste auto (Función)--
A Función del Botón Seleccionar: Este botón lo permite a Ud. seleccionar las funciones de control arriba en el OSD.
Tecla caliente: Oprimir este botón para aplicar la programación del monitor en forma automática.
Menu (Función)--
M Función Botón seleccionar: Este botón lo permite a Ud. seleccionar las funciones de control en el OSD.
Tecla caliente: Oprimir este botón para tener un asomado menu OSD.

(1) Prendido: Prende y apaga el LCD. Con el prendido, la luz se pone azul y el modo Standby queda de luz flash.

Ajuste < - >: Disminuir de valor de opción en el menú OSD.

+ Ajuste < + >: Aumentar de valor de opción en el menú OSD. Cambie el ambiente de funcionamiento de DVI al RGB.

Menú de Modo de OSD (Exhibición sobre la Pantalla)

1. Se le ruega ajustar el volumen de su altavoz con el icono de control de volumen del altavoz de su PC.
2. Favor notar que el sonido continuará cuando su monitor está apagado. Para apagar, favor apagar su PC o poner en mudo al icono de control de volumen del altavoz.
3. Oprimir el botón OSD para tener acceso al menu y oprimir el botón Aumento/Disminución para ajustes.

Brightness:

Modificar la iluminosidad de la exhibición.

BRIGHTNESS 60% H 31 5KHZ 480 V 60-1HZ

Contrast :

Modificar la diferencia entre la luz y la área oscura.

CONTRAST 60% - + 640 × 480 H 31-5KHZ V 60-1HZ

Phase :

Modificar la fase de PLL.

Modificar la frecuencia de PLL.

CLOCK 60° - H 31 5KHZ V 60-1HZ

Horizontal Position :

Modificar la posición horizontal de la exhibición.

H-POSITION - 60° + 640 480 H 31.5KHZ V 60 1HZ

Vertical Position :

Modificar la posición vertical de la exhibición.

V-POSITION - 60% + 640 × 480 H 31 5KHZ V 60 1HZ

Reset :

Hacer volver la organización por defecto.

RESET NO YES 640 × 480 H:31.5KHz V:60.1HZ

Color Temp :

Modificar el color de temperature.

COLOR TEMPERATURE USER 6500x 9300x 640 × 480 H 31.5KHZ V 60.1HZ

Red:

Modificar el color rojo de temperatura

RED 50% - 640 × 480 H 31 5KHZ V 60 1HZ

Green:

Modificar el color verde de temperatura

GREEN - 60% + 640 × 480 H 01-5KHZ V 60-1HZ

Blue:

Modificar el color azul de temperature.

BLUE 60% - 640 × 480 H 31.5KHZ V 60.1HZ

Language:

Seleccionar la exhibición de lenguajes del menú de OSD.

LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO PORTUGUÉS 简体中文 NEDERLANDS 草體中文 640 × 480 H 31-5KHZ V 60-1H2

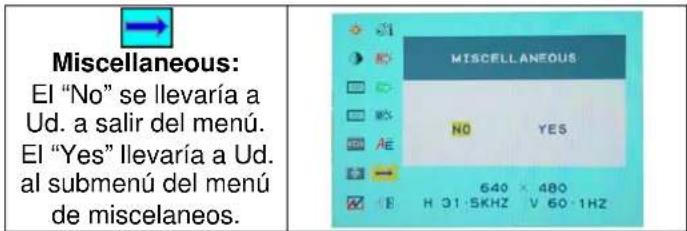

Miscellaneous: El "No" se llevaría a Ud. a salir del menú. El "Yes" llevaría a Ud. al submenú del menú de miscelaneos.

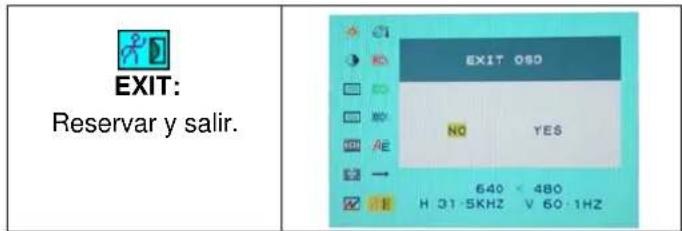

EXIT: Reservar y salir. EXIT OSO NO YES 640 × 480 H 31·5KHZ V 60·1HZ

Miscellaneous

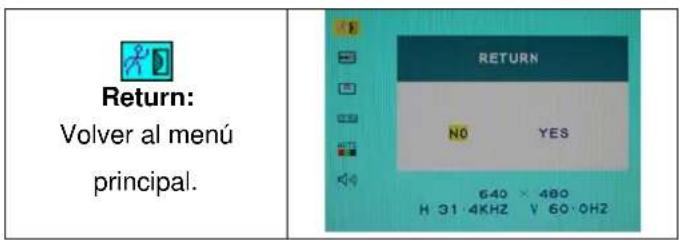

Return: Volver al menú principal. RETURN NO YES 640 × 480 H 31·4KHZ V 60·0HZ

Horizontal Position: Modificar la posición horizontal de OSD . OSD H-POSITION 60% - 640 × 480 H 31·4KHZ V 60·0HZ

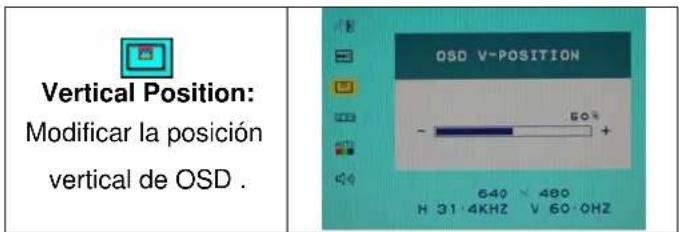

Vertical Position: Modificar la posición vertical de OSD . OSD V-POSITION - 50° + 640 480 H 31·4KHZ V 60·0HZ

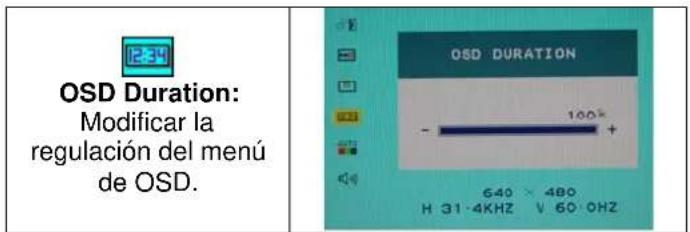

OSD Duration: Modificar la regulación del menú de OSD. OSD DURATION - 100% 640 × 480 H 31·4KHZ V 60·0HZ

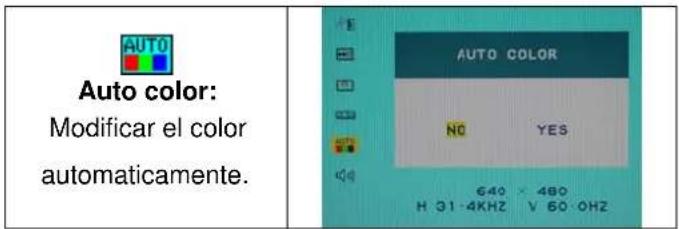

AUTO Auto color: Modificar el color automaticamente. AUTO COLOR NO YES 640 × 480 H 31.4KHz 2HZ 9.0V 0.0Hz

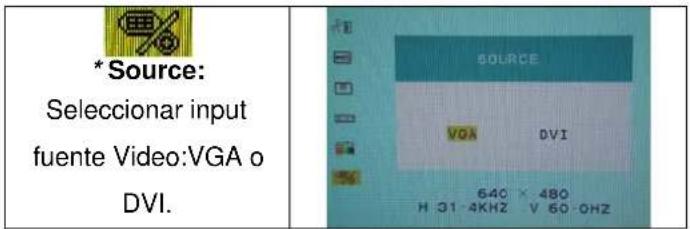

*Source: Seleccionar input fuente Video:VGA o DVI.

Aviso: * Fuente es una característica opcional.

Solución de Problemas

Hace seguro que su monitor está bien instalado, si Ud. ha encontrado cualquier problemas del uso sobre este producto.

Que no hay dibujo sobre la pantalla.

Revise:

1. Modo de reservación de energía. Apretar cualquier tecla y mover el ratón para desactivar el modo.
2. Las pines del conectador de cable señal. Si tuviera pines doblados o perdidos, consultar el lugar de compra.

Característica de mira muy oscuro o muy brillante

Revise: Usando el Menú de OSD para modificar la iluminosidad.

¿Para cuándo su monitor debe ser modificado?

Revise: Si fuera cambiado la frecuencia de resolución.

. El Texto aparece sobre la pantalla no está claro.

Revise: Hace seguro que la resolución o el alcance de refrescar corresponder al Modo de Exhibición.

Tiempo apoyado

Modo de Exhibición
Resolución	Frecuencia	Horizontal (KHz)	Frecuencia	Vertical (Hz)
640X480	31.5	59.94
800X600	37.9	60.32
1024X768			48.4	60.00
1280X800			49.6	60.00
1440X900	55.9	60.00
1680X1050	65.29	59.94
1920X1200	74.55	59.88

Especificación

Panel de LCD	TipoAngulo de VistaProporción de ContrasteBrillantezTiempo de Reacción(Tr+Tf)Colores de ExhibiciónResolución Max.Pixel de Tirar	24" defienden de par en par el monitor del LCDH:180°, V:180°1000 : 1 (Típico)500 cd/m2(Típico)6 ms(G to G)16.7 M colores (color real)1920 X1200(WUXGA)0.270 mm(H)x0.270 mm(V)
Signos input	VGADVI*	VGA compatible análogo RGB Compuesto sync apoyadoDDWG para Interface Visual Digital Single Link TMDS(DVI)
Compatibilidad	PC	Hasta 1920×1200@60 Hz (No-entreface)
Conector	VGADVI*AudioEnergía eléctrica	D-sub 15-pinzasDVI-D*Jaque de Fono StereoInput A/C
Energía eléctrica	VoltageConsumoModo de economía deenergía eléctrica	Incorporada fuente universal de energía eléctrica:100-240 VAC, 50/60 HzActivo < 100 Watt Máx.Standby < 2 Watt
Altavoz Interno		Altavoz × 2
Entreface Usuario	Indicador LED Activo - AzulStandby - Luz flash
Condición de operación	TemperaturaHumedad	Operación: 5°C a 40°C20% ~ 80% R.H.
Dimensiones	Físicas	570 mm(A) × 463 mm(A) × 250 mm(F)
Peso neto		6.0 Kg
Ángulo de inclinación		-5° declive y 15° elevación
DDC		DDC2B
Administración de energíaeléctrica		VESA DPMS
Reglamento(Certificaciones)		UL/CUL, FCC, CE

* Es opcional la función de DVI.

Aviso....52

Ajustamento de fase de PLL.

PHASE 640 480 H 31·5KHZ V 60 1HZ

Clock :
