MANUAL DE UTILIZADOR L2442WD DGM

Informacao de segurança....52

Precaucao....52

Conteudo do pacote....52

Instalacao do hardware....53

Botoes de controlo....53

Modo do menu OSD (On-Screen Display)....54-55

Localizador e Reparador de Defeitos....56

Tempo apoiado....56

Especificação....57

Aviso

• Toda informação no este manual cambiará ocasionalmente sem aviso prévio.
• Para assegurar á operação de segurança do este produto, favor ler o seguinte menu cuidadosamente antes de usar este produto.

◇ Informação de segurança

• No colocar artigos molhadas no ou cordão elétrico.
• Estar certo de desligar o monitor antes de cavilhar o cordão elétricono soquete.
• Estar certo de revisar que o cordão elétricono e os demais cordões estejam cometados firmemente e devidamente.
• No tentar abrir o monitor. Você estará ferido pela eletrocuão. Pelo serviço, chama seu concesionário de compra do seu lugar.

Precaução

• No expor o monitor á luz do sol direito o calor.
• No deramar líquido no monitor.
• No usar seu monitor com magnetos ou produtos eletrónicos em função próximo.
• No usar químicas ásperas ou fortes solventes de limpeza para limpar a pantalha do monitor. Limpar-o com roupa limpa e branda com suave solução.
• No colocar nada no seu monitor. Indesejável ventilação elevará a temperatura no monitor.
• No usar seus dedos para tocar a pantalha CD direitamente. A impressão digital com azeite dificultará a limpeza.

Conteúdo do pacote

Nosso monitor LCD terá os seguintes artigos. Esteja certo que você tenha todo o jogo, de outra maneira, contata seu concesioário ou estabelecimentoonde você comprou o monitor. Pelo menos, contata-os.

24" selecionam largamente o monitor do LCD

* Função DVI é opcional.

Instalação do hardware

Tenha cuidado com o seu monitor LCD, é muito exquisito empero vulnerável. Desliga o LCD e o PC antes de instalar-o. Siga nossa instalação passo a passo.

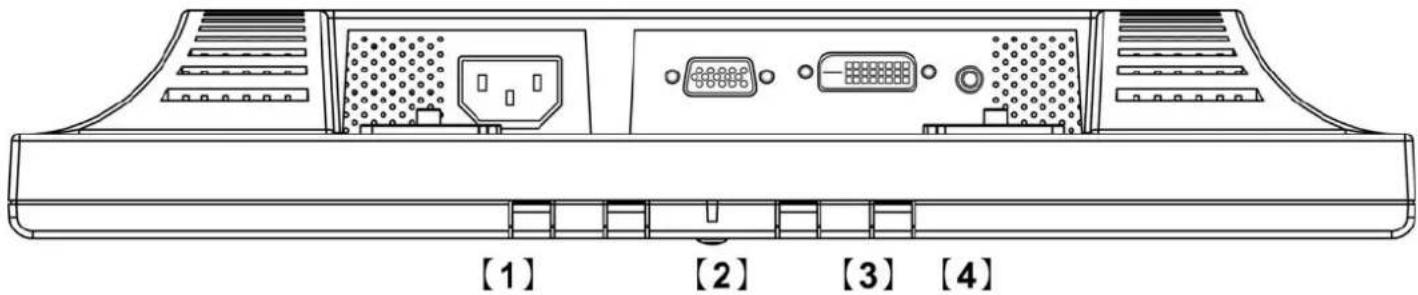

Input

*AVISO: Função DVI é opcional.

Botões de contrôlo

Há 5 teclas para a instalação do monitor pelo usuário, incluindo "Ajustamento Auto", "Menu OSD ", "Energia Elétrica", "Ajustamento <->", "Ajustamento <+". As seguintes descrições formam a introdução as teclas.

Ajustamento auto (Função)--

A Função do Botão Selecionar: Com este botão você seleciona as funções de contrôlo arriba no OSD.

Tecla quente: Oprimir este botão para aplicar a programação do monitor em forma automática.

Menu (Função)--

M Função Botão seleccionar: Com este botão você seleciona as funções de contrôlo no OSD.

Tecla quente: Oprimir este botão para ter um surgido menu OSD.

Ligado: Liga e desliga o monitor LCD. Quando ligado, a luz azul ascende, quando em Standby, piscando.

- Ajustamento < - >: Reduzir do valor de opção no menu OSD.

+ Ajustamento < + >: Aumentar do valor de opção no menu OSD. Muda o ambiente de operação do DVI para RGB.

Modo do menu OSD (On-Screen Display)

1. Favor ajustar o volume do seu alta falante com o icono de contrôlo de volume do alto falante do seu PC.
2. Favor notar que o som continuará quando seu monitor está desligado. Para desligar, favor desligar seu PC ou por o icono de contrôlo do volume do alto falante em mudo.
3. Pressionar o botão OSD para ter acesso no menu e pressionar o botão Aumentar/Reduzir para ajustamentos.

Brightness:

Ajustamento de brilho da imagem.

BRIGHTNESS - 60% H 31.5KHZ 480 V 60.1HZ

Contrast :

Ajustamento de contraste entre as areas escura e clara.

CONTRAST 640 x 480 H 31-5KHZ V 60-1HZ

Phase :

Ajustamento de frequência de PLL.

CLOCK - 60% H 31 5KHZ V 60 1HZ

Horizontal Position :

Ajustamento de posição horizontal da imagem.

H-POSITION 640 480 H 31 5KHZ V 60 1HZ

Vertical Position :

Ajustamento de posição vertical da imagem.

V-POSITION 60% - H 31 5KHZ V 60-1HZ

Reset :

Chamar a programação de falta.

RESET NO YES 640 × 480 H 31.5KHZ V 60.1HZ

Color Temp :

Ajustamento do cor de temperatura.

COLOR TEMPERATURE USER 6500x 9300x 640 × 480 H 31.5KHZ V 60.1HZ

Red:

Ajustamento do cor vermelho de temperatura.

RED 50% 640 × 480 H 31.5KHZ V 60.1HZ

Green:

Ajustamento do cor verde de temperatura.

GREEN - 60% + 640 × 480 H 31·5KHZ V 60·1HZ

Blue:

Ajustamento do cor azul de temperatura.

Não para sair do menu. Sim para menu de abaixo d menu misceâneo.

MISCELLANEOUS NO YES 640 × 480 H 31·5KHZ V 60·1HZ

EXIT:

Gravar e sair.

EXIT OSO NO YES 640 × 480 H 01-5KHZ V 60-1HZ

MISCELÃNEO

Return:

Tornar ao menu principal.

RETURN NO YES 640 × 480 H 31.4KHZ V 60.0HZ

Ajustamento de posição horizontal do menu OSD.

OSD H-POSITION - 50% 640 × 400 H 31·4KHZ V 60·0HZ

Vertical Position:

Ajustamento de posição vertical do menu OSD.

OSD V-POSITION - 60° + 640 × 480 H 31·4KHZ V 60·0HZ

OSD Duration:

Ajustamento do tempo do menu OSD.

OSD DURATION - 100k + 640 × 480 H 31·4KHZ V 60·0HZ

Auto color:

Ajustamento automático de cor.

AUTO COLOR NO YES 640 × 480 H 31-4KHZ V 60-0HZ

\* Source:

Seleccionar input fonte Video: VGA ou DVI.

SOURCE VGA DVI 640 × 480 H 31·4KHZ V 60·0HZ

Aviso: * Fonte é uma caraterística opcional.

Localizador e Reparador de Defeitos

Esteja certo que o seu monitor está bem instalado se você há encontrado problemas no uso deste produto.

Não há imagem na pantalha.

Revisar:

1. Modo de salvamento de energia. Pressionar qualquer tecla e mover o mouse para desmobilizar o modo.
2. Pinos do conector do cabo de sinal. Se estão torcidos ou faltam pinos, consulte ao seu lugar de compra.

Caracteres muitos escuros ou claros

Revisar: Usar o Menu OSD para ajustar Brilho.

Quando seu monitor será austado?

Revisar: Se a resolução de frequência está cambiada.

- Texto não claro na pantalha.

Revisar: Esteja certo que a resolução ou tasa de refrescar cumpre com o Modo de Exibição.

Tempo apoiado

Display Mode
Resolution	Frequência	escandir horizontal(KHz) Frequência	escandir vertical(Hz)
640X480	31.5	59.94
800X600	37.9	60.32
1024X768		48.4
1280X800		49.6
1440X900	55.9	60.00
1680X1050	65.29	59.94
1920X1200	74.55	59.88

Especificação

Painel LCD	TipoAngulo de visãoRazão de ContrasteBrilhoTempo de Resposta(Tr+Tf)Exibição de CoresResolução Max.Pixel Pitch	24" selecionam largamente o monitor do LCD DisplayH:180°, V:180°1000 : 1 (Típico)500 cd/m2 (Típico)6 ms(G to G)16.7 M colors(Cor real)1920 X1200(WUXGA)0.270 mm(H)x0.270 mm(V)
Sinais input	VGADVI*	VGA compatível análogo RGB Composto sync apoiadoDDWG para Interface Visual Digital Single Link TMDS(DVI)
Compatibilidade	PC	Até 1920×1200@60 Hz (Não-entreface)
Conector	VGADVI*AudioEnergia elétrica	D-sub 15-pinosDVI-D*Jaque de Fone StereoInput A/C
Energia elétrica	VoltagemConsumoModo de economia deenergia elétrica	Incorporada fonte universal de energia elétrica: 100-240VAC, 50/60 HzAtivo < 100 Watt Máx.Standby < 2 Watt
Alto falante Interno		Alto falante × 2
Entreface Usuário	Indicador LED	Ativo AzulStandby - Flash
Condição de operação	TemperaturaUmidade	Operação: 5°C a 40°C20% ~ 80% R.H.
Dimensões	Físicas	570mm(A) × 463mm(A) × 250mm(F)
Peso neto 6.0 Kg
Ângulo de inclinação		-5° declive y 20° elevação
DDC		DDC2B
Administração da energiaelétrica		VESA DPMS
Regulamento (Certificações)	UL/CUL, FCC, CE

*AVISO: Função DVI é opcional.
