GEBRUIKSAANWIJZING L2442WD DGM

Veiligheidsinformatie....59

Voorzorgen....59

Verpakkingsinhoud....59

Hardware installatie....60

Controleknoppen....60

OSD (op-scherm weergave) menu modus....61-62

Problemen oplossen....63

Ondersteunde tijdopneming....63

Specificatie....64

◇ Opmerking

• Alle informatie in deze handleiding kan soms veranderen zonder voorafgaande verwittiging.
• Om een veilige bediening van dit produkt te verzekeren, gelieve eerst het volgende menu grondig door te lezen vooraleer u dit produkt gebruikt.

◇ Veiligheidsinformatie

• Plaats geen natte dingen op de monitor of op het stroomsnoer.
• Vergewis er uzelf van dat u de monitor uitschakelt, vooraleer u het stroomsnoer in het stopcontact steekt.
• Vergewis er uzelf van dat het stroomsnoer en de andere snoeren vast en juist verbonden worden.
• Probeer niet om de monitor te openen. U zou door elektrische shocks gewond kunnen geraken. Bel naar uw plaats van aankoop voor verdere dienstverlening.

◇ Voorzorgen

• Stel de monitor niet bloot aan direct zonnelicht of aan hitte.
• Mors geen vloeistof op de monitor.
• Gebruik uw monitor niet, indien er magneten of elektronische produkten in de buurt worden gebruikt.
• Gebruik geen wrange chemicaliën of sterke oplosbare schoonmaakmiddelen om het scherm van de monitor schoon te maken. Veeg het af met een schone, zachte doek, met een milde oplossing erop.
• Plaats niets op uw monitor. Slechte verluchting zou de temperatuur in de monitor kunnen laten oplopen.
• Gebruik uw vingers niet om het LCD scherm rechtstreeks aan te raken. Vingerafdrukken, die olie bevatten, kunnen moeilijk worden afgeveegd.

Verpakkingsinhoud

Onze LCD monitor bevat deze volgende items. Vergewis er uzelf van dat u de hieronder weergegeven items bekomt, of neem anders contact op met uw verkoper of de plaats van aankoop.

24" Brede LCD van het Scherm Monitor

Gebruikers handleiding

*Opmerking: DVI functie is een optioneel kenmerk.

Hardware installatie

Wees voorzichtig met uw LCD monitor, het is iets heel aardig, maar het kan ook snel stukraken. Schakel de stroom van de LCD en de computer uit vooraleer u het instelt. Volg onze installatie stap per stap op.

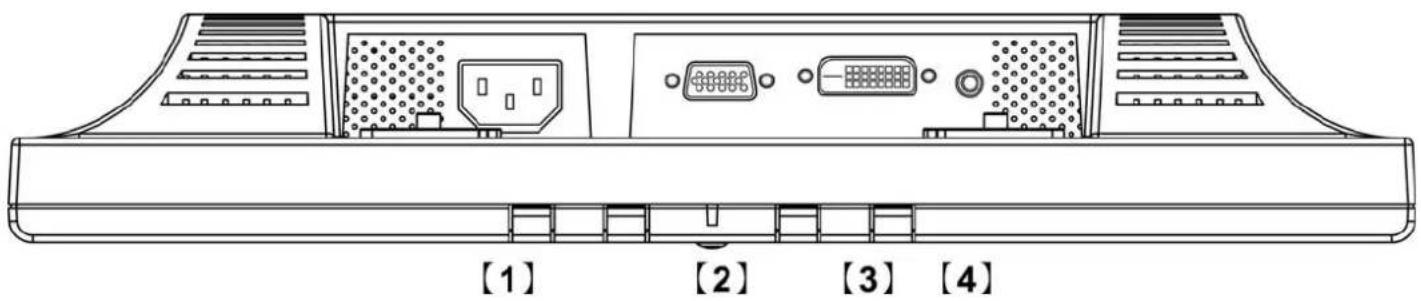

Input

【1】 AC input : dit is om het stroomsnoer te verbinden.
【2】 VGA POORT : dit kan verbonden worden met de D-Sub 15 pin signaal kabel.
【3】DVI poort : dit kan verbonden worden met de DVI signaal kabel.
【4】Audio in : dit kan verbonden worden met de computer audio-uit verbinder van de geluidsbron.

*OPMERKING: DVI functie is een optioneel kenmerk.

Controleknoppen

Er zijn 5 toetsen voor de gebruiker om de monitor in te stellen, met inbegrip van "Auto Adjust", "OSD menu", "Power", "Adjust <->", "Adjust <+)". De volgende beschrijvingen leggen de functies van deze toetsen uit.

Auto Adjust (functie)--

A Functie selecteer knop: deze knop laat u toe de controle functies bovenaan in de OSD te selecteren.

Sneltoets: druk op deze knop om de instellingen van de monitor automatisch toe te passen.

Menu (functie)--

M Functie selecteer knop: deze knop laat u toe de controle functies onderaan in de OSD te selecteren.

Sneltoets: druk op deze knop om een opspringend OSD menu te bekomen.

Stroom: schakel de LCD stroom aan en uit. Indien de stroom aanstaat, dan zal het licht blauw zijn, in de stand-by modus zal het licht knipperen.

- Adjust < - >: verminder de optie waarde in het OSD menu.

+ Adjust < + >: vermeerder de optie waarde in het OSD menu. Schakel de DVI bediende omgeving naar RGB.

OSD (Op-scherm weergave) menu modus

1. Gelieve het volume van uw luidspreker aan te passen via het luidspreker volume controle pictogram van uw computer.
2. Gelieve op te merken dat het geluid zal blijven verder spelen indien uw monitor uitstaat. Om het uit te schakelen, gelieve uw computer uit te schakelen of verstom het luidspreker volume pictogram.
3. Druk op de OSD knop om het menu binnen te gaan, en druk op de toename/afname knop voor een aanpassing.

Brightness :

past de helderheid van de display aan.

BRIGHTNESS - 60% + H 31 5KHZ 480 V 60·1HZ

Contrast :

past het verschil tussen het lichte en het donkere gebied aan.

CONTRAST 640 × 480 H 31.5KHZ V 60-1HZ

Phase :

past de fase van de pixel klok aan.

PHASE 640 480 H 31.5KHZ V 60.1HZ

Clock :

past de frequentie van het pixel aan.

CLOCK 60° H 31 5KHZ 480 V 60-1HZ

Horizontal Position :

past de horizontale positie van het display aan.

H-POSITION - 60° + 640 480 H 31 5KHZ V 60 1HZ

Vertical position :

past de verticale positie van het display aan.

V-POSITION - 60° + 640 × 480 H 31.5KHz V 60-1Hz

Reset :

stelt de default instellingen opnieuw in.

RESET NO YES 640 × 480 H 31-5KHz V 60-1Hz

Color Temp :

past de kleur temperatuur aan.

COLOR TEMPERATURE USER 6500x 9300x 640 × 480 H 31.5KHz V 60.1HZ

Red:

past de rode kleur temperatuur aan.

RED 50% 640 480 H 31.5KHZ V 60.1HZ

Green:

past de groene kleur temperatuur aan.

GREEN 640 - 490 H 31-5KHZ V 60-1HZ

Blue:

past de blauwe kleur temperatuur aan.

BLUE - 60% + 640 × 480 H 31·5KHZ V 60·1HZ

Language:

taal- ondersteuning.

LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO PORTUOUÉS 简体中文 NEDERLANDS 累體中文 640 × 480 H 31-5KHZ V 60-1HZ

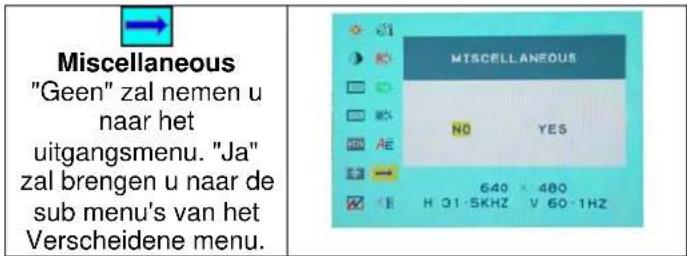

Miscellaneous "Geen" zal nemen u naar het uitgangsmenu. "Ja" zal brengen u naar de sub menu's van het Verscheidene menu.

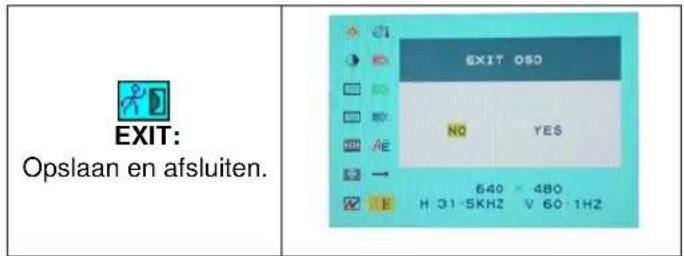

EXIT: Opslaan en afsluiten.

Allerlei

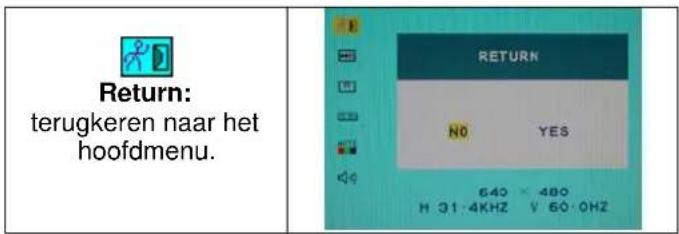

Return: terugkeren naar het hoofdmenu.

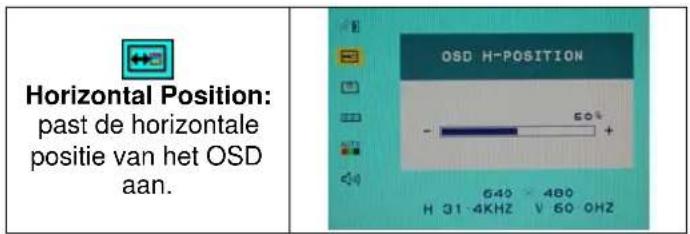

Horizontal Position: past de horizontale positie van het OSD aan.

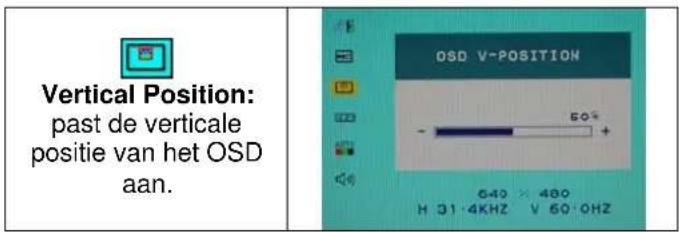

Vertical Position: past de verticale positie van het OSD aan. OSD V-POSITION 50% 640 × 480 H 31·4KHZ V 60·0HZ

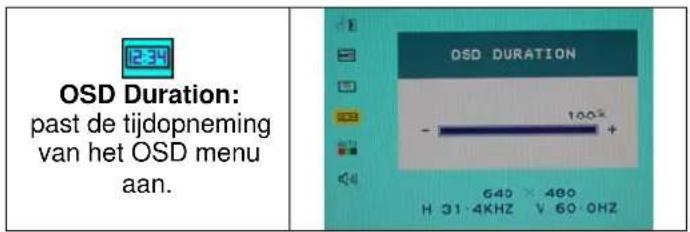

OSD Duration: past de tijdopneming van het OSD menu aan. OSD DURATION - 100% 640 K 480 H 31·4KHZ V 60·0HZ

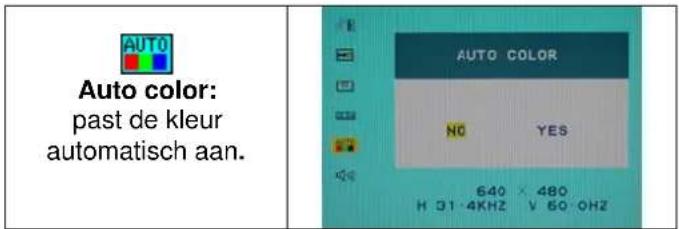

AUTO Auto color: past de kleur automatisch aan. AUTO COLOR NO YES 640 × 480 H 31·4KHZ V 60·OHZ

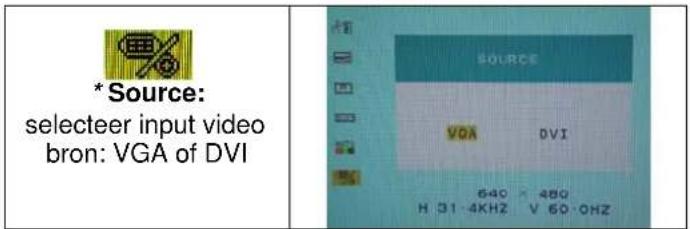

Opmerking: * Source is een optioneel kenmerk.

Problemen oplossen

Vergewis er uzelf van dat de monitor naar behoren werd geïnstalleerd, als u enige problemen bent tegengekomen tijdens het gebruik van dit produkt.

Er is geen foto op het scherm.

Ga na: 1. Stroom besparingsmodus. Druk op eender welke toets en beweeg de muis om de modus uit te schakelen.
2. Signaal kabel verbindingspinnen. Indien er gebogen of ontbrekende pinnen zijn, raadpleeg dan uw plaats van aankoop.

Karakters, die te donker of te licht uitschijnen

Ga na: gebruik het OSD menu om de helderheid aan te passen.

Wanneer zal uw monitor aangepast worden?

Ga na: als de resolutie of de frequentie wordt veranderd.

. De tekst, die op het scherm verschijnt is niet duidelijk.

Ga na: vergewis er uzelf van dat de resolutie of het vernieuwingstempo overeenkomen met de weergave modus.

Ondersteunde tijdopneming

LCD paneel	TypeKijkhoekContrast verhoudingHelderheidAntwoordtijd Tijd (Tr+Tf)Weergave kleurenMax resolutiePixel Pitch	24" Brede LCD van het Scherm Monitor displayH: 180°, V: 180°1000 : 1 (Typisch)500 cd/m2 (Typisch)6 ms(G to G)16.7 M kleuren (Echte kleur)1920 X 1200 (WUXGA)0.270 mm (H) x 0.270 mm (V)
Input Signals	VGADVI*	VGA compatibel analoog RGB samengestelde sync ondersteundDDWG overeenkomstig enkele link TMDS digitaal visuele interface (DVI)
Compatibiliteit	Computer Tot 1920 X 1200	@ 60 Hz toe (Niet-opengewerkt)
Verbinder	VGADVI*AudioStroom	D-sub 15-pinnenDVI-D*Stereo telefoonA/C input
Stroom	VoltageVerbruikStroom besparingsmodus	Ingebouwde universele stroomvoorraad: 100-240 VAC, 50/60 HzActief < 100 Watt max.Standby < 2 Watt
Interne luidspreker	Luidspreker x 2
Gebruiker interface	LED indicator Actief -	blauwStandby - knipperen
Bedieningsvoorwaarden	TemperatuurVochtigheid	Bediening:5°C tot 40°C20% ~ 80% R.H.
Afmetingen	Fysiek	570 mm(A) × 463 mm(A) × 250 mm(F)
Netto gewicht		6.0 Kg
Ophefhoek		-5° naar beneden en 15° naar omhoog
DDC		DDC2B
Stroombeheer		VESA DPMS
Regulatie (Certificaten)	UL/CUL, FCC, CE
