MODE D'EMPLOI KD65AG9 SONY
Pour attacher le support de table, reportez-vous au Guide d'installation.
Table des matières
AVIS IMPORTANT. 2
Consignes de sécurité 3
Protection de l'écran du téléviseur (Téléviseur OLED) 4
Télécommande et téléviseur. 5
Schéma de connexion 7
Installation du téléviseur au mur . 10
Utilisation du Support de fixation murale en option (SU-WL850 ou SU-WL450) . . . . . 10
Dépannage. 12
Problèmes et solutions 12
Spécifications 13
Connexion Internet et confidentialité des données
Ce produit se connecte à Internet au cours de la configuration initiale dès qu'un réseau est connecté afin de confirmer la connexion Internet, puis ultérieurement pour configurer l'écran d'accueil. Une adresse IP est utilisée dans ces connexions Internet et toutes les autres. Si vous ne voulez pas que votre adresse IP soit utilisée, ne configurez pas la fonction Internet sans fil et ne connectez pas de câble Internet. Veuillez vous référer aux informations de confidentialité représentées dans les écrans de configuration pour en savoir plus sur les connexions Internet.
Introduction
Sony vous remercie d'avoir choisi ce téléviseur. Avant de l'utiliser, nous vous invitons à lire attentivement ce manuel et à le conserver pour vous y référer ultérieurement.
Remarque
- Avant d'utiliser le téléviseur, lisez les « Consignes de sécurité » (page 3).
- Veuillez lire les Consignes de sécurité fournies pour plus d'informations sur la sécurité.
- Les images et illustrations reprises dans ce manuel et dans le Guide d'installation sont fournies pour référence uniquement et peuvent présenter des différences par rapport au produit proprement dit.
Aide
Vous trouverez des renseignements supplémentaires sur le dépannage et d'autres informations utiles directement sur votre téléviseur. Appuyez sur HELP sur la télécommande pour afficher une liste de thèmes ou cherchez par mot-clé.
Guide d'aide (Manuel)
Pour obtenir des informations supplémentaires, sélectionnez [Guide d'aide] du menu Aide sur votre téléviseur. Vous pouvez également consulter le Guide d'aide depuis votre PC ou smartphone (informations fournies sur le cache arrière de ce manuel).
Emplacement de l'étiquette d'identification
Les étiquettes relatives au numéro de modèle, à la date de production (année/mois) et aux caractéristiques nominales de l'alimentation se trouvent à l'arrière du téléviseur ou de l'emballage. Vous les trouverez en retirant le couvercle du support CD1.
AVIS IMPORTANT
Avis concernant les équipements radio
Le soussigné, Sony Visual Products Inc., déclare que les équipements radioélectriques de type KD-77AG9, KD-65AG9, KD-55AG9 sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : http://www.compliance.sony.de/
Avis aux clients : les informations suivantes s'appliquent uniquement aux appareils vendus dans les pays qui appliquent les directives de l'UE.
Pour cet équipement radio, les restrictions de mise en service ou de demandes d'autorisation d'utilisation suivantes s'appliquent en AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :
La bande 5 150-5 350 MHz est limitée aux utilisations en intérieur uniquement.
Consignes de sécurité
Installation/Mise en place
Installez et utilisez le téléviseur conformément aux instructions ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure.
Installation
- Le téléviseur doit être installé à proximité d'une prise de courant aisément accessible.
- Positionnez le téléviseur sur une surface stable et horizontale afin d'éviter qu'il ne tombe, n'entraîne des blessures ou n'endommage des biens.
- Installez le téléviseur dans un endroit où vous ne risquez pas de le pousser, de le tirer ou de le renverser.
- Installez le téléviseur de façon à ce que son support de table ne dépasse pas du support TV (non fourni). Si le support de table dépasse du support TV, le téléviseur risque d'être renversé, de tomber, d'être endommagé ou de provoquer des blessures.
- Pour des raisons de sécurité, assurez-vous de fixer le couvercle central du téléviseur lorsque le téléviseur est posé sur le dessus d'une table.
- L'installation murale du téléviseur doit être confiée à un technicien spécialisé.
- Pour des raisons de sécurité, il est vivement recommandé d'utiliser les accessoires Sony, notamment :
Support de fixation murale SU-WL850 Support de fixation murale SU-WL450
- Veillez à bien utiliser les vis fournies avec le Support de fixation murale lors de la mise en place du Support de fixation murale sur le téléviseur. Les vis fournies sont conçues de la manière illustrée, mesurées à partir de la surface de fixation du Support de fixation murale.
Leur diamètre et leur longueur varient suivant le modèle de support de fixation murale.
L'utilisation de vis autres que celles fournies peut occasionner des dégâts à l'intérieur du téléviseur ou provoquer sa chute, etc.
9 mm - 13 mm
Transport
- Avant de transporter le téléviseur, débranchez tous ses câbles.
- La présence de deux ou trois personnes est nécessaire pour le transport des téléviseurs de grande taille.
- Pour transporter le téléviseur à la main, saisissez-le de la manière illustrée. N'exercez aucune pression sur le panneau et le cadre qui l'entoure.
Lors de la manipulation ou du montage du téléviseur, ne couchez pas le téléviseur.
- Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives.
- Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d'origine.
Prévention des basculements
Aération
- Vous ne devez jamais obstruer les orifices d'aération du boîtier ni y introduire un objet quelconque. Laissez un espace libre autour du téléviseur, comme indiqué ci-dessous.
- Il est vivement recommandé d'utiliser le support de fixation murale Sony pour favoriser la circulation adéquate de l'air.
Installation murale

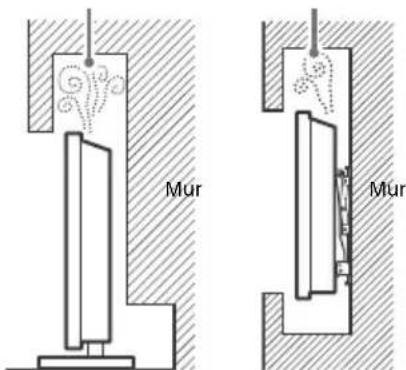

Installation sur pied
- Pour une ventilation correcte, sans accumulation de salissures ni de poussière :
- Ne placez pas le téléviseur à plat, à l'envers, vers l'arrière ou sur le côté.
- Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou dans un placard.
- Ne couvrez pas le téléviseur avec des tissus tels que des rideaux, ni avec des journaux, etc. N'installez pas le téléviseur comme illustré ci-dessous.
La circulation de l'air est bloquée.
Ne bloquez pas la zone de circulation d'air.
Protection de l'écran du téléviseur (Téléviseur OLED)
Précautions à prendre pour protéger l'écran des dommages
Rémanence d'image
Les téléviseurs OLED sont sensibles à la rémanence d'image en raison des caractéristiques des matériaux utilisés. La rémanence d'image peut survenir si des images s'affichent plusieurs fois au même emplacement sur l'écran ou pendant des périodes prolongées. Il ne s'agit pas d'un dysfonctionnement du téléviseur. Évitez d'afficher des images pouvant causer une rémanence d'image.
Voici des exemples d'images pouvant causer une rémanence d'image :
- Contenu avec des bandes noires en haut et en bas et/ou sur la gauche et la droite de l'écran (ex. : écran 4:3 « letterboxé », définition standard). Images statiques, comme des photos.
Jeux vidéo pouvant avoir un contenu statique sur une partie de l'écran. - Menu à l'écran, guides des programmes, logos des chaînes, etc. - Contenu statique des applications. - Téléscripteurs à l'écran, comme ceux utilisés dans les journaux télévisés et les titres.
Pour réduire le risque de rémanence d'image :
- Sony vous recommande de mettre le téléviseur hors tension normalement en appuyant sur le bouton marche de la télécommande ou du téléviseur.
- Remplissez l'écran en modifiant [Mode Large] pour éliminer les bandes noires. Sélectionnez un [Mode Large] autre que [4:3].
- Désactivez l'OSD (affichage sur écran) en appuyant sur le bouton 1+2+3, désactivez les menus de l'appareil raccordé. Pour plus de détails, reportez-vous au mode d'emploi de l'appareil raccordé.
- Évitez d'afficher des images statiques aux couleurs vives (y compris du blanc), des horloges ou des logos sur une partie de l'écran.
- Configurez les réglages de l'image en fonction des conditions ambiantes. L'image Standard est recommandée pour un usage domestique et lors de la visualisation d'un contenu affichant souvent les logos de la station, etc.
Le téléviseur possède les fonctionnalités suivantes pour aider à réduire/empêcher la rémanence d'image.
Actualisation du panneau
L'actualisation du panneau s'exécute automatiquement pour ajuster l'uniformité de l'écran du téléviseur après qu'il a été utilisé pendant de longues périodes. L'actualisation du panneau peut également être effectuée manuellement et ne doit être utilisée que si la rémanence d'image est très visible ou si vous voyez le message suivant : [L'actualisation du panneau ne s'est pas terminée...]
Attention
- La fonction Actualisation du panneau peut affecter le panneau. En guise de référence, effectuez l'actualisation du panneau une seule fois par an et pas plus, car elle peut réduire la durée de vie du panneau. L'actualisation du panneau dure environ une heure.
- Une ligne blanche peut s'afficher sur l'écran lors de l'actualisation du panneau; il ne s'agit pas d'un dysfonctionnement du téléviseur. L'actualisation du panneau ne fonctionne que lorsque la température ambiante est comprise entre 10°C et 40°C.
Décalage des pixels
Place automatiquement l'image sur l'écran pour empêcher la rémanence d'image.
Autre fonctionnalité
La luminosité de l'écran est automatiquement réduite lors de l'affichage d'images fixes, d'horloges, de couleurs vives ou de logos, etc.
Télécommande et téléviseur
La forme de la télécommande, l'emplacement, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région/pays/modèle de téléviseur.
1 (Microphone) : Utilisez la recherche vocale (par exemple, recherchez différents contenus par la voix).*1
Touches directionnelles de navigation : Navigation et sélection du menu à l'écran.
TV : Commutez une chaîne télévisée ou une entrée et affichez le menu TV.
2 (Veille du téléviseur) Touches numériques
Affichage des infos/du Télétexte : Affichez des informations.
(Télétexte) : Affichez les informations de Télétexte.
3 Google Play NETFLIX (Uniquement dans certains pays ou certaines régions/modèle de téléviseur)
Touches de couleurs
4 GUIDE : Pour afficher le guide des programmes numériques, ou l'EPG du câble/satellite*2.
REC LIST : Pour afficher la liste des enregistrements du disque dur USB ou DVR*2.
(Sélection de l'entrée) : Pour afficher et sélectionner la source d'entrée, etc.
(Paramètres rapides) : Pour afficher les Paramètres rapides.
BACK/ HOME
5 +/-(Volume)
(Saut)
(Coupure du son)
Conseil
- Le service des raccourcis d'accessibilité peut être activé ou désactivé en maintenant les touches enfoncées.
CH+/-/E/
En mode TV: Sélectionnez la chaîne.
En mode Télétexte: Sélectionnez la page suivante (O) ou précédente (O).
6 AUDIO: Pour sélectionner le son d'une source multilingue ou un double son (selon la source du programme).
(Réglage des sous-titres)
HELP: Affichez le menu Aide.
←/→/→/11
REC: Pour enregistrer le programme en cours de visionnage sur le disque dur USB ou DVR*2.
EXIT
7 (Alimentation)
8 Capteur de télécommande / Capteur de lumière / Affichage LED
9 MICRO intégré*3/LED : Pour activer le
micro intégré, appuyez sur la touche (MIC) de la télécommande et suivez les instructions qui s'affichent à l'écran. Pour plus d'informations, consultez le Guide d'aide.
1 La recherche vocale nécessite une connexion à Internet. 2 Le paramètre [Configuration de votre récepteur câble/satellite] est requis (uniquement dans certains pays ou certaines régions/modèles de téléviseur). Pour plus d'informations, consultez le Guide d'aide. *3 Uniquement pour certaines régions, certains pays ou certaines langues. La consommation électrique en veille augmente lorsque la recherche vocale avec le micro intégré est activée.
Schéma de connexion
Pour plus d'informations sur les connexions, consultez le Guide d'aide en appuyant sur la touche HELP de la télécommande.
1 CENTER SPEAKER IN
- Pour utiliser les haut-parleurs de votre téléviseur en tant que haut-parleur central, raccordez la sortie de votre récepteur AV à l'entrée CENTER SPEAKER IN de votre téléviseur.
- Avant de raccorder des câbles, débranchez le cordon d'alimentation du téléviseur et du récepteur AV. Assurez-vous que [Haut-parleurs] est réglé sur [Système audio].
Pour éviter les grésillements lorsque le CENTER SPEAKER IN n'est pas connecté à un récepteur AV, désactivez [Mode haut-parleur central TV]. Pour plus de détails, consultez le Guide d'aide.
2 CAM (Module pour système à contrôle d'accès)
- Permet d'accéder à un service télévisuel payant. Pour plus de détails, reportez-vous au mode d'emploi fourni avec votre CAM.
- N'insérez pas la carte à puce directement dans l'emplacement CAM du téléviseur. Elle doit être insérée dans le module CAM (Module pour système à contrôle d'accès) fourni par votre revendeur/agréé.
- CAM n'est pas pris en charge dans certains pays ou certaines régions. Vérifiez auprès de votre revendeur agréé.
- Il se peut qu'un message CAM s'affiche lorsque vous basculez vers un programme numérique après l'utilisation de la réserve Internet.
- Dans le cas d'une connexion composite, utilisez un câble d'extension analogique (non fourni).
4 (Casque)
- Prend en charge une mini-prise stéréo à 3 pôles uniquement.
- Vous ne pouvez pas reproduire le son en sortie du casque et des haut-parleurs du téléviseur simultanément.
USB1/2, USBH(HDDREC)* 2
- Le raccordement d'un grand périphérique USB peut interférer avec les autres périphériques raccordés.
- Pour raccorder un grand périphérique USB, branchez-le au port USB 1. Raccordez un périphérique USB à disque dur au port USB 3 (bleu).
HDMI IN 1/2/3/4
- L'interface HDMI peut transférer la vidéo et l'audio numériques sur un seul câble.
- Pour profiter de contenus de haute qualité en 4K 50p/60p, raccordez un câble HDMI haute vitesse premium et réglez [Format du signal HDMI] sur [Format amélioré]. Effectuez ce même réglage individuellement pour chaque terminal HDMI raccordé. Pour plus de détails sur les formats pris en charge, reportez-vous aux « Spécifications » dans ce manuel (page 13-14).
HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel)
Raccordez votre système audio au HDMI IN 3 pour acheminer l'audio de votre téléviseur vers votre système audio. Un système audio compatible avec HDMI eARC/ARC peut envoyer des vidéos au téléviseur et recevoir l'audio du téléviseur via le même câble HDMI. Si votre système audio n'est pas compatible avec HDMI eARC/ARC, un raccordement supplémentaire à DIGITAL AUDIO OUT (OPTICAL) est nécessaire.
- Utilisez le câble HDMI avec Ethernet pour raccorder le système audio avec eARC.
Raccordements pour le terrestre/câble et le satellite. Étapes de raccordement : SUB. → MAIN → Antenne - Pour la prise SUB., n'effectuez le raccordement que lorsque vous utilisez le mode double tuner pour la distribution par câble simple EN50494.
1 Pour un périphérique externe qui n'a que SCART AV OUT, utilisez un adaptateur SCART-RCA et un câble d'extension analogique. 2 Uniquement dans certains pays ou certaines régions/modèle de téléviseur.
Remarque
- Vous ne pouvez pas fixer le couvercle latéral CC tant que les câbles sont connectés à la borne latérale. Assurez-vous de conserver la protection latérale dans un endroit sûr pour une utilisation ultérieure.
Installation du téléviseur au mur
Utilisation du support de fixation murale en option (SU-WL850 ou SU-WL450)
À l'attention des clients :
Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier l'installation de votre téléviseur à des revendeurs ou des installateurs agréés Sony. N'essayez pas de l'installer vous-même.
À l'attention des revendeurs et installateurs Sony :
Soyez particulièrement attentif à la sécurité pendant l'installation, l'entretien périodique et l'examen du produit.
Ce mode d'emploi du téléviseur illustre uniquement les étapes nécessaires à la préparation du téléviseur pour son installation murale avant sa fixation au mur.
Pour obtenir les instructions de l'installation du support de fixation murale, veuillez vous reporter à la section Informations sur l'installation (Support de fixation murale) sur la page du produit correspondant à votre modèle de téléviseur.
www.sony.eu/support/
Préparation à l'installation murale
Utilisez le support de fixation murale SU-WL850 (non fourni) ou SU-WL450 (non fourni) pour installer le téléviseur sur le mur.
Assurez-vous de fixer le support de table avant d'installer le téléviseur au mur en vous reportant au Guide d'installation.
- Préparez le téléviseur pour le support de fixation murale avant d'effectuer les raccordements de câbles.
- Suivez le guide d'instructions fourni avec le support de fixation murale concernant votre modèle. Une expertise suffisante est nécessaire pour réussir l'installation du téléviseur, notamment pour déterminer la résistance du mur au poids du téléviseur.
- Veillez à confier la fixation de ce produit au mur à un revendeur ou installateur agréé Sony et accordez une attention suffisante à la sécurité pendant l'installation. Sony n'est pas responsable des dommages ou blessures provoqués par une mauvaise manipulation ou une installation incorrecte.
- Les vis pour le support de fixation murale ne sont pas fournies. Veillez à conserver les vis inutilisées et le support de table en lieu sûr jusqu'à ce que vous soyez prêt à fixer le support de table. Gardez les vis hors de portée des jeunes enfants.
1. Enlevez le cache du support et les caches de borne.
2. Retirez les vis à l'arrière du téléviseur.
Dépannage
Pour les dépannages généraux tels que : écran noir, absence de son, image figée, téléviseur ne réagissant plus, ou perte de réseau, suivez les étapes ci-après.
1. Redémarrez votre téléviseur en appuyant sur la touche d'alimentation de la télécommande jusqu'à ce qu'un message s'affiche. Le téléviseur redémarre. Si le téléviseur n'est pas remis en état, essayez de débrancher le cordon d'alimentation secteur. Puis appuyez sur le bouton marche/arrêt du téléviseur et attendez deux minutes, puis rebranchez le cordon d'alimentation secteur. 2. Consultez le menu d'aide en appuyant sur la touche HELP de la télécommande. 3. Raccordez votre téléviseur à Internet et effectuez une mise à jour du logiciel. Sony vous recommande de mettre à jour le logiciel de votre téléviseur régulièrement. Les mises à jour fournissent de nouvelles fonctionnalités et améliorent les performances. 4. Allez sur le site Web d'assistance Sony (informations fournies sur la première de couverture de ce manuel).
Lorsque vous branchez le téléviseur, il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur la touche de mise en marche de la télécommande ou du téléviseur.
L'initialisation du système prend du temps. Attendez environ une minute, puis utilisez-le normalement.
Problèmes et solutions
Lorsque l'affichage LED clignote en rouge.
- Comptez le nombre de clignotements (l'intervalle est de trois secondes).
Réinitialisez le téléviseur en débranchant le cordon d'alimentation secteur jusqu'à ce que l'affichage LED arrête de clignoter en rouge, puis remettez le téléviseur sous tension.
Si le problème persiste, déconnectez le cordon d'alimentation secteur et contactez votre revendeur ou un Centre de Service Avec-Vente Sony en indiquant le nombre de clignotements de la LED d'éclairage.
Le service terrestre/par câble ne peut pas être réceptionné.
- Vérifiez le raccordement de l'antenne/câble et les réglages de l'amplificateur.
- Sélectionnez le service terrestre/par câble en appuyant sur la touche TV de la télécommande, puis sélectionnez [Numérique] si le service de diffusion n'est pas affiché.
- Le signal terrestre peut être supprimé si un signal fort est fourni à proximité. Réglez [LNA (Canal ---)] sur [Non] dans les réglages de syntonisation numérique.
- Après avoir emménagé dans un nouveau domicile ou essayé de recevoir de nouveaux services, tentez une recherche de service en sélectionnant [Recherche des chaînes numériques].
Le service satellite ne peut pas être réceptionné.
- Vérifiez le raccordement du câble satellite.
- Lorsque le message [Signal absent. Surcharge LNB détectée...] s'affiche, débranchez le cordon d'alimentation secteur. Ensuite, assurez-vous que le câble satellite n'est pas endommagé et que la ligne du signal satellite n'est pas court-circuitée dans le connecteur satellite.
La télécommande ne fonctionne pas.
Le contrôle parental pour le mot de passe de diffusion a été oublié.
- Saisissez 9999 comme code PIN et sélectionnez [Modifiez le code PIN].
La température augmente autour du téléviseur.
- Si vous utilisez le téléviseur pendant une période prolongée, la température augmente dans la zone qui l'entoure. Si vous le touchez, vous remarquerez peut-être qu'il est chaud.
L'écran s'assombrit alors que vous regardez le téléviseur.
- Si l'image entière ou une partie de l'image demeure immobile, la luminosité de l'écran est progressivement réduite afin d'éviter la rémanence d'image. Il ne s'agit pas d'un dysfonctionnement du téléviseur.
La rémanence d'image vous inquiète.
Si la même image s'affiche plusieurs fois ou pendant une période prolongée, la rémanence d'image est possible. Pour réduire la rémanence d'image, nous vous recommandons d'éteindre le téléviseur normalement en appuyant sur la touche Alimentation de la télécommande ou du téléviseur.
Remarque
- Effectuez manuellement une actualisation du panneau uniquement lorsque la rémanence d'image est particulièrement visible. Effectuez-la une seule fois par an. Évitez de l'effectuer plus souvent, car elle peut réduire la durée de vie du panneau.
- Les images comportant des horloges, logos ou couleurs vives (y compris du blanc) causent facilement la rémanence d'image. Évitez d'afficher ces types d'images pendant des périodes prolongées, car cela pourrait provoquer une rémanence d'image.
Une ligne blanche apparaît à l'écran.
- L'actualisation du panneau s'exécute automatiquement pour réduire la rémanence d'image après que le téléviseur a été utilisé pendant des périodes prolongées. L'actualisation du panneau démarre après la mise hors tension du téléviseur et dure environ une heure. Une ligne blanche peut s'afficher à l'écran lors de l'actualisation du panneau. Il ne s'agit pas d'un dysfonctionnement du téléviseur.
Le message [L'actualisation du panneau ne s'est pas terminée...] s'affiche.
L'actualisation du panneau s'exécute automatiquement pour réduire la rémanence d'image après que le téléviseur a été utilisé pendant des périodes prolongées. Si le téléviseur est mis sous tension, le cordon d'alimentation secteur est débranché ou la température ambiante sort de la plage de 10°C à 40°C pendant l'actualisation du panneau, le processus ne se termine pas et ce message apparaît.
- Si l'actualisation du panneau a démarré automatiquement, elle redémarre lorsque vous mettez le téléviseur hors tension avec la télécommande.
- Si l'actualisation du panneau a été lancée manuellement, vous devez la sélectionner à nouveau.
Spécifications
Système
Type d'affichage : panneau OLED (diode électroluminescente organique)
Norme de télévision
Selon le pays/la région sélectionnée/le modèle de téléviseur
Analogique : B/G, D/K, I
Numérique : DVB-T/DVB-C
DVB-T2
Satellite*1 : DVB-S/DVB-S2
Standard couleur
PAL/SECAM/NTSC3.58 (vidéo uniquement)/NTSC4.43 (vidéo uniquement)
Canaux couverts
Selon le pays/la région sélectionnée/le modèle de téléviseur
Numérique : UHF/VHF/Câble
Satellite*1 : Fréquence IF 950-2150 MHz
Sortie son
20W+20W+10W+10W
Technologie sans fil
Protocole IEEE802.11ac/a/b/g/n
(Selon votre région/pays, il se peut que l'IEEE802.11ac ne soit
pas disponible.)
Bluetooth Version 4.2
Bande(s) de fréquence
| LAN sans fil (IEEE802.11ac/a/b/g/n) |
| Plage de fréquences Puisss | nce de sortie |
| 2 400 - 2 483,5 MHz < 20,0 | dBm |
| 5 150 - 5 250 MHz < 23,0 | dBm |
| 5 250 - 5 350 MHz < 20,0 | dBm |
| 5 470 - 5 725 MHz < 20,0 | dBm |
| 5 725 - 5 850 MHz < 13,9 | dBm |
| Bluetooth |
| Plage de fréquences Puisss | ance de sortie |
| 2 400 - 2 483,5 MHz < 10,0 | dBm |
RMF-TX600E
| Bluetooth |
| Plage de fréquences Puisss | ance de sortie |
| 2 400 - 2 483,5 MHz < 10,0 | dBm |
Version du logiciel
Cet équipement radio est destiné à être utilisé avec la ou les version(s) approuvée(s) du logiciel qui sont indiquées dans la déclaration de conformité de l'UE.
Appuyez sur la touche HELP de la télécommande pour connaître la version logicielle.
Télécommande :
Sélectionnez [Télécommande] → [Version du logiciel] dans [Paramètres]. Pour plus d'informations, consultez le Guide d'aide.
Le logiciel chargé sur cet équipement radio est certifié conforme aux exigences essentielles de la Directive 2014/53/UE.
Prises d'entrée/sortie
Câble d'antenne
Borne 75 ohms externe pour VHF/UHF
Antenne satellite*
Connecteur femelle type F, 75 ohms.
DiSEqC 1.0, LNB 13 V/18 V et tonalité 22 kHz, Diffusion par câble unique EN50494.
AVIN
Entrée audio/vidéo (mini-prise)
HDMI IN 1/2/3/4 (accepte une résolution de 4K, compatible HDCP 2.3)
Vidéo :
4096 × 2160p (50, 60 Hz)*3, 4096 × 2160p (24 Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, formats PC
Audio :
En mode eARC (Enhanced Audio Return Channel)*5 Reportez-vous au Guide d'aide pour plus de détails.
Sauf mode eARC
PCM linéaire 5,1 canaux : 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bits, Dolby Digital, Dolby Digital Plus, DTS
Reportez-vous au Guide d'aide pour plus de détails.
En mode ARC
PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS
Prise optique numérique (PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Digital, DTS)
O(mini-prise stéréo) Casque
6
1.2-3（HDDREC）
Port de périphérique USB. (SS Disque dur USB pour la fonction REC)
Les ports USB 1 et 2 prenant en charge la High Speed USB (USB 2.0)
Le port USB 3 prend en charge la Super Speed USB (USB 3.1 Gen 1)
Fente CAM (Module pour système à contrôle d'accès)
LAN
Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l'environnement d'exploitation. Le débit et la qualité de la communication ne sont pas garantis.)
CENTER SPEAKER IN
Centrer la borne d'entrée du haut-parleur
Autres
Accessoires en option
Support de fixation murale : SU-WL850, Support de fixation murale : SU-WL450
Températures de fonctionnement : 0 °C - 40 °C
Humidité de fonctionnement
Puissance, fiche produit et autres
Tension d'alimentation
220 V - 240 V CA, 50 Hz
Classe d'efficacité énergétique
KD-77AG9 : A
KD-65AG9 : B
KD-55AG9 : B
Taille d'écran (mesurée en diagonale) (environ)
Consommation électrique
En mode [Standard]
KD-77AG9 : 211 W
KD-65AG9 : 169 W
KD-55AG9 : 132 W
En mode [Intense]
KD-77AG9 : 674 W
KD-65AG9 : 490 W
KD-55AG9 : 394 W
Consommation énergétique annuelle*
KD-77AG9 : 293 kWh par an
KD-65AG9 : 234 kWh par an
KD-55AG9 : 183 kWh par an
Consommation électrique en veille*89
KD-77AG9 : 0,50 W (29 W en mode de mise à jour du logiciel/EPG)
KD-65AG9 : 0,50 W (27 W en mode de mise à jour du logiciel/EPG)
KD-55AG9 : 0,50 W (27 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage
3 840 points (horizontal) × 2 160 lignes (vertical)
Puissance de sortie nominale
USB 1/2
5 V, 500 mA MAX
USB 3
5 V, 900 mA MAX
Dimensions (approx.) (l × h × p)
Avec support de table
KD-77AG9 : 172,1 × 100,1 × 30,2 cm
KD-65AG9 : 144,7 × 83,8 × 25,5 cm
Avec support de table
KD-77AG9 : 39,7 kg
KD-65AG9 : 24,8 kg
KD-55AG9 : 22,3 kg
Sans support de table
KD-77AG9 : 35,3 kg
KD-65AG9 : 21,2 kg
KD-55AG9 : 18,7 kg
Tous les téléviseurs ne sont pas dotés de la technologie DVB-T2 ou DVB-S/S2 ou d'une borne d'antenne satellite.
*2 Si la valeur d'entrée est 4096 × 2160p et que [Mode Large] est réglé sur [Normal], la résolution s'affiche à 3840 × 2160p. Pour afficher au format 4096 × 2160p, réglez le paramètre [Mode Large] sur [Étiré 1] ou [Étiré 2].
*3 Pour la prise en charge de 18 Gbps, réglez [Format du signal HDMI] sur [Format amélioré].
*4 Reportez-vous au Guide d'aide pour plus de détails.
*5 Le mode eARC est actif lorsque [Mode eARC] est réglé sur [Auto], [Haut-parleurs] est réglé sur [Système audio] et lorsque le système audio compatible eARC est raccordé.
*6 Uniquement dans certains pays ou certaines régions/modèle de téléviseur.
*7 Consommation énergétique en kWh par an, en considérant la consommation électrique du poste lorsqu'il reste allumé 4 heures par jour pendant 365 jours.
La consommation réelle dépendra du mode d'utilisation du téléviseur.
*8 La consommation spécifique en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.
*9 La consommation électrique en veille augmentera lorsque votre téléviseur sera connecté au réseau.
Remarque
- Ne retirez pas la carte factice ou le cache (disponible selon le modèle de téléviseur) de la fente TV CAM (Module pour système à contrôle d'accès), sauf pour la remplacer par une carte à puce insérée dans le CAM.
- La disponibilité des accessoires en option varie selon les pays, les régions, les modèles de téléviseur et les stocks.
- La conception et les spécifications sont sujettes à modification sans préavis.
Remarques sur la fonction de télévision numérique
- La télévision numérique (DVB terrestre, satellite et câble), les services interactifs et les fonctions réseau peuvent ne pas être disponibles dans tous les pays ou régions. Certaines fonctions pourraient ne pas être activées ou pourraient ne pas fonctionner correctement avec certains opérateurs et environnements réseau. Il est possible que certains opérateurs de services télévisuels facturent des frais pour leurs services.
- Ce téléviseur prend en charge la diffusion numérique en utilisant les codecs MPEG-2, H.264/MPEG-4 AVC et H.265/HEVC, mais la compatibilité avec tous les signaux de l'opérateur/service, susceptibles de changer au fil du temps, ne peut pas être garantie.
- Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
- Dolby, Dolby Vision, Dolby Audio et le symbole double-D sont des marques de Dolby Laboratories. Fabriqué sous licence de Dolby Laboratories. Travaux confidentiels et non publiés. Copyright © 1992-2015 Dolby Laboratories. Tous droits réservés.
- « BRAVIA », « BRAVIA Sync » sont des marques commerciales ou marques déposées de Sony Corporation.
- Gracenote, le logo et le graphisme Gracenote ainsi que le logo « Powered by Gracenote » sont des marques commerciales ou des marques déposées de Gracenote, Inc. aux États-Unis et/ou dans d'autres pays.
- Vewd® Core. Copyright 1995-2019 Vewd Software AS. Tous droits réservés.
- Google, Google Play, Chromecast, YouTube, Android TV et les autres marques et logos associés sont des marques de Google LLC.
- Wi-Fi, Wi-Fi Alliance et Wi-Fi Direct sont des marques déposées de Wi-Fi Alliance.
- Le logo Wi-Fi CERTIFIED™ est une marque de certification de Wi-Fi Alliance.
- Pour les brevets DTS, visitez http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, & DTS et le symbole utilisés conjointement sont des marques déposées tandis que DTS Digital Surround est une marque commerciale de DTS, Inc. © DTS, Inc. Tous droits réservés.
- Les logos et le mot de marque Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Sony Corporation est couverte par une licence. Les autres marques commerciales et noms de marque appartiennent à leurs propriétaires respectifs.
- Netflix est une marque déposée de Netflix, Inc.
- DiSEQ™ est une marque déposée de EUTELSAT. Ce téléviseur prend en charge DiSEqC 1.0. Ce téléviseur n'est pas destiné à commander des antennes à moteur. TUXERA est une marque déposée de Tuxera Inc. aux États-Unis et dans d'autres pays. Le logo USB-IF SuperSpeed USB Trident est une marque déposée de USB Implementers Forum, Inc. SS
- Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.
Satellite : DVB-S/DVB-S2
Système de couleur
PAL/SECAM/NTSC3.58 (vidéo uniquement)/NTSC4.43 (vidéo uniquement)
Gamme de syntonisation
Problèmes et solutions. 11
Spécifications 12
Connexion à Internet et protection des données personnelles
Protection contre le renversement
Ventilation
La télécommande ne fonctionne pas.
Humidité de fonctionnement
UR 10% - 80% (sans condensation)
(Affichage OLED).4
Télécommande et téléviseur. 6
Schéma de connexion 8
Installation du téléviseur sur le
mur 11
Utilisation du support de fixation
murale (SU-WL850 ou SU-WL450) 11
Dépannage .13
Précautions 13
Caractéristiques 15
