BEDIENUNGSANLEITUNG KD65AG9 SONY
WICHTIGER HINWEIS 2
Die Funktion über Ethernet/Kabel ist nicht verfügbar.
Die Funktion über Satellit ist nicht verfügbar.
Die Meldung [Bildschirm-Erneuerung ist nicht abgeschlossen...] wird angezeigt.
Bezüglich der Installation des Tischständers lesen Sie das Einrichtungshandbuch.
Inhaltsverzeichnis
WICHTIGER HINWEIS 2
Sicherheitsinformationen 3
Den Bildschirm des Fernsehgeräts schützen (OLED-Fernsehgerät) 4
Fernbedienung und Fernseher 5
Anschlussschema 7
Montieren des Fernsehgeräts an der
Wand 10
Verwendung der optionalen Wandhalterung (SU-WL850 oder SU-WL450) 10
Störungsbehebung 12
Probleme und Lösungen 12
Technische Daten 13
Internetverbindung und Datenschutz
Dieses Produkt verbindet sich bei der Ersteinrichtung mit dem Internet, sobald eine Netzwerkverbindung besteht, um die Internetverbindung zu prüfen und später den Startbildschirm zu konfigurieren. Ihre IP-Adresse wird bei dieser und allen anderen Internetverbindungen verwendet. Wenn Sie nicht möchten, dass Ihre IP-Adresse verwendet wird, richten Sie die WLAN-Internetfunktion nicht ein und schließen Sie kein Internetkabel an. Weitere Informationen zu Internetverbindungen entnehmen Sie bitte den auf dem Einrichtungsbildschirm angezeigten Informationen zum Datenschutz.
Einleitung
Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden haben.
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Fernsehgerät verwenden, und bewahren Sie es auf, um später bei Bedarf darin nachschlagen zu können.
Hinweis
- Lesen Sie sich vor der Bedienung des Fernsehgeräts die Sicherheitsinformationen durch (Seite 3).
- Für weitere Sicherheitsinformationen lesen Sie die mitgelieferten Sicherheitsinformationen.
- Darstellungen und Abbildungen, die im Einrichtungshandbuch und in dieser Anleitung verwendet werden, dienen nur der Referenz und können vom tatsächlichen Produkt abweichen.
Hilfe
Weitere Informationen zur Störungsbehebung und andere nützliche Informationen finden Sie direkt auf Ihrem Fernsehgerät. Drücken Sie HELP auf der Fernbedienung, um eine Liste mit Themen anzuzeigen oder nach Stichwörtern zu suchen.
Hilfe (Anleitung)
Um detailliertere Informationen zu erhalten, wählen Sie [Hilfe] aus dem Hilfemenü des Fernsehgeräts. Sie können die Hilfe auch von Ihrem PC oder Smartphone aus aufrufen (Informationen finden Sie auf der hinteren Umschlagseite dieser Anleitung).
Position des Bezeichnungsschildes
Aufkleber mit Modellnummer, Herstellungsdatum (Jahr/Monat) und Betriebsspannung befinden sich auf der Rückseite des Fernsehgeräts oder auf der Verpackung. Sie finden sie, wenn sie die Ständerabdeckung entfernen (CD).
WICHTIGER HINWEIS
Hinweis für Funkgeräte
Hiermit erklärt Sony Visual Products Inc., dass die Funkanlagentypen
KD-77AG9, KD-65AG9, KD-55AG9 der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
http://www.compliance.sony.de/
Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten.
Für diese Funkgeräte gelten die folgenden Einschränkungen für die Inbetriebnahme oder Anforderungen an die Betriebszulassung in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BRO, TR, AL, BA, MK, MD, RS, ME, Kosovo:
Das Frequenzband 5.150 - 5.350 MHz ist auf den Einsatz drinnen beschränkt.
Installation/Einstellung
Installieren und benutzen Sie das Fernsehgerät unter Berücksichtigung der im Folgenden angegebenen Anweisungen, um alle Risiken wie Feuer, Stromschlag oder Beschädigungen und/oder Verletzungen zu vermeiden.
Installation
- Das Fernsehgerät sollte über einer frei zugänglichen Netzsteckdose installiert werden.
- Stellen Sie das Fernsehgerät auf eine stabile, ebene Oberfläche, um zu verhindern, dass es herunterfällt und Personenschäden oder Sachschäden verursacht.
- Stellen Sie das Fernsehgerät an einem Ort auf, an dem es nicht gezogen, verschoben oder umgestoßen werden kann.
- Stellen Sie das Fernsehgerät so auf, dass der Tischständer des Fernsehgeräts nicht über den Fernsehständer (nicht mitgeliefert) hinausragt. Wenn der Tischständer über den Fernsehständer hinausragt, kann das Fernsehgerät umkippen und herunterfallen, was zu Verletzungen bzw. Schäden am Fernsehgerät führen kann.
- Achten Sie aus Sicherheitsgründen darauf, die mittleren Abdeckungen an der Rückseite des Fernsehgeräts anzubringen, wenn das Fernsehgerät in der Tischvariante verwendet wird.
- Wandmontagen sollten nur von qualifiziertem Fachpersonal ausgeführt werden. Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive: Wandhalterung SU-WL850, Wandhalterung SU-WL450

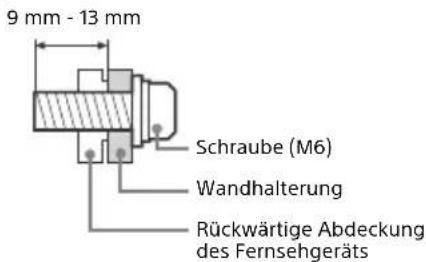

- Verwenden Sie unbedingt die Schrauben im Lieferumfang der Wandhalterung, wenn Sie die Wandhalterung am Fernsehgerät befestigen. Die mitgelieferten Schrauben sind, gemessen von der Befestigungsfläche der Wandhalterung, wie in der Abbildung dargestellt konzipiert. Durchmesser und Länge der Schrauben variieren je nach Modell der Wandmontagehalterung. Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehgerät beschädigt werden oder herunterfallen.
Transport
- Vor dem Transport des Fernsehgeräts ziehen Sie alle Kabel aus dem Gerät. Zum Transport eines großen Fernsehgeräts sind zwei oder drei Personen nötig.
- Wenn Sie das Fernsehgerät ohne Hilfsmittel transportieren, halten Sie es wie unten dargestellt. Belasten Sie das Bildschirm-Panel und den Rahmen um den Bildschirm nicht.
- Legen Sie das Fernsehgerät während Handhabung und Montage nicht hin.
- Setzen Sie das Fernsehgerät beim Transport weder Stößen noch starken Erschütterungen aus.
- Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton.
Verhinderung des Umkippens
Luftzirkulation
- Decken Sie nie die Lüftungsöffnungen ab und stecken Sie nichts in das Gehäuse.
- Lassen Sie ausreichend Platz um das Fernsehgerät (siehe Abbildung).
- Es wird dringend empfohlen, die offizielle Sony Wandmontagehalterung zu verwenden, um eine ausreichende Luftzirkulation zu gewährleisten.
Installation an der Wand
Aufstellung auf dem Standfuß
- Um eine ausreichende Belüftung zu gewährleisten und Staub- oder Schmutzablagerungen zu vermeiden:
- Stellen Sie das Fernsehgerät weder flach noch auf dem Kopf stehend, falsch herum oder seitwärts geneigt auf.
- Stellen Sie das Fernsehgerät weder auf einem Regal, einem Teppich, einem Bett oder in einem Schrank auf.
- Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf.
- Installieren Sie das Fernsehgerät nicht wie auf der Abbildung gezeigt.
Die Luftzirkulation wird unterbunden. Blockieren Sie nicht den Bereich der Luftzirkulation.
Den Bildschirm des Fernsehgeräts schützen (OLED-Fernsehgerät)
Vorsichtsmaßnahmen zum Schutz des Bildschirms vor Schäden
Bildeinbrennen
OLED-Fernsehgeräte neigen aufgrund der Eigenschaften der in ihnen verwendeten Materialien zu Bildeinbrennen (Nachwirkeffekt). Bildeinbrennen kann auftreten, wenn Bilder wiederholt oder für längere Zeit an derselben Stelle angezeigt werden. Dies ist keine Störung des Fernsehgeräts. Vermeiden Sie die Anzeige von Bildern, die zu Bildeinbrennen führen.
Beispielsweise führen die folgenden Bilder potenziell zu Bildeinbrennen:
- Inhalte mit schwarzen Streifen auf der oberen und unteren und/oder linken und rechten Seite des Bildschirms. (Zum Beispiel Letterboxed, 4:3-Bildschirm, Standardauflösung)
- Statische Bilder wie etwa Fotos.
- Videospiele, bei denen auf einigen Teilen des Bildschirms Inhalt dauerhaft angezeigt wird.
- Bildschirmmenüs, Programmzeitschriften, Kanallogos usw.
- Statische Inhalte von Anwendungen.
- Bildschirm-Ticker wie etwa für Nachrichten und Überschriften.
So senken Sie das Risiko des Bildeinbrennens:
- Sony empfiehlt, das Fernsehgerät normal auszuschalten, indem Sie die Netztaste auf der Fernbedienung oder am Fernsehgerät drücken.
- Füllen Sie den Bildschirm, indem Sie den [Wide-Modus] ändern, um die schwarzen Streifen zu beseitigen. Wählen Sie einen anderen [Wide-Modus] als [Normal]. Schalten Sie die OSD (Bildschirmanzeige) aus, indem Sie die Taste drücken, und schalten Sie die Menüs angeschlossener Geräte aus. Einzelheiten finden Sie in der Anleitung des angeschlossenen Geräts.
- Vermeiden Sie die Anzeige statischer Bilder mit hellen Farben (einschließlich Weiß), Uhren oder Logos auf dem Bildschirm.
- Legen Sie die Bildeinstellungen entsprechend den Umgebungsbedingungen fest. Für den Hausgebrauch und bei der Betrachtung von Inhalten, bei denen möglichst Logos usw. erscheinen, wird das Standardbild empfohlen.
Das Fernsehgerät besitzt folgende Funktionen, die helfen, Bildeinbrennen zu reduzieren/zu verhindern.
Panelaktualisierung
Die Panelaktualisierung wird automatisch ausgeführt, um die Gleichmäßigkeit des Bildschirms des Fernsehgeräts nach langem Gebrauch anzupassen. Die Panelaktualisierung kann auch manuell durchgeführt werden und sollte nur verwendet werden, wenn das Bildeinbrennen sehr auffällig ist oder Sie die folgende Meldung sehen: [Panelaktualisierung konnte nicht abgeschlossen werden...]
Vorsicht:
Die Funktion Panelaktualisierung kann das Bildschirm-Panel beeinträchtigen. Es wird empfohlen, die Panelaktualisierung nur einmal jährlich durchzuführen; wird sie öfter als einmal jährlich durchgeführt, kann dies die Lebensdauer des Bildschirm-Panels verkürzen. Die Panelaktualisierung nimmt etwa eine Stunde in Anspruch. - Während der Panelaktualisierung kann eine weiße Linie auf dem Bildschirm erscheinen; dies ist keine Störung des Fernsehgeräts. - Die Panelaktualisierung funktioniert nur bei einer Raumtemperatur zwischen 10°C und 40°C.
Pixelverschiebung
Bewegt das Bild auf dem Bildschirm automatisch, um Bildeinbrennen zu verhindern.
Weitere Funktion
Die Bildschirmhelligkeit wird bei der Anzeige von Standbildern, Uhren, hellen Farben oder Logos usw. automatisch reduziert.
Fernbedienung und Fernseher
Die Form der Fernbedienung sowie die Position, Verfügbarkeit und Funktion der Fernbedienungstasten kann abhängig von der Region/vom Land/vom Fernsehgerät-Modell variieren.
1 (Mikrofon): Verwenden der Sprachsuche. (Zum Beispiel: Suche verschiedener Inhalte über die Stimme.) 1 (Steuerkreuz zur Navigation): Navigation und Auswahl im Bildschirmmenü. TV: Schalten Sie zu einem Fernsehkanal oder einem anderen Eingang um und zeigen Sie das TV-Menü an. 2 (TV-Bereitschaft) Zifferntasten (Info): Informationen anzeigen. (Text): Diese Taste zeigt Textinformationen an. 3 Google Play NETFLIX (Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle) Farbtasten
4 GUIDE: Zeigen Sie die digitale Programmübersicht oder den EPG der Kabelbox/des Satellitenempfängers*2 an. REC LIST: Aufnahmeliste von USB HDD oder DVR*2 anzeigen. (Eingangswahl): Eingangsquelle usw. anzeigen und auswählen. (Schnelleinstellungen): Schnelleinstellungen anzeigen. BACK/ HOME
5 +/-(Lautstärke) (Springen) (Stummschalten)
Tipp: Die Tastenkombinationen für Eingabehilfen können durch Drücken und Halten von (Taste) ein- und ausgeschaltet werden. CH +/-: Im TV-Modus: Wählen Sie den Kanal. Im Text-Modus: Wählen Sie die nächste (O) oder vorherige (Se) Seite.
6 AUDIO: Auswahl von mehrsprachigem Ton oder Zweikanalton (abhängig von der Programmquelle).
(Untertiteleinstellung) HELP: Zeigen Sie das Hilfe-Menü an.
REC: Aufnahme des Programms, das derzeit wiedergegeben wird, auf USB-HDD oder DVR*2.
7 (Ein/Aus) 8 Sensor der Fernbedienung / Lichtsensor / Beleuchtungs-LED
Integriertes Mikrofon*3/LED: Um das integrierte Mikrofon zu aktivieren, drücken Sie auf der Fernbedienung die Taste (MIC) und folgen Sie den Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Hilfe.
1 Die Sprachsuche erfordert eine Internetverbindung. 2 Die Einstellung [Kabel-/Satelliten-Box-Einrichtung] ist erforderlich (nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle). Weitere Informationen finden Sie in der Hilfe. *3 Nur in bestimmten Regionen/Ländern/Sprachen. Die Leistungsaufnahme im Standby erhöht sich, wenn die Sprachsuche mit dem integrierten Mikrofon aktiviert ist.
Anschlussschema
Weitere Informationen zu den Anschlüssen finden Sie in der Hilfe, indem Sie auf der Fernbedienung die Taste HELP drücken.
1 CENTER SPEAKER IN
- Um die Lautsprecher Ihres Fernsehers als Center-Lautsprecher zu verwenden, verbinden Sie den Ausgang Ihres AV-Receivers mit CENTER SPEAKER IN am Fernseher.
- Trennen Sie das Netzkabel des Fernsehers und des AV-Receivers, bevor Sie Kabel anschließen.
- Stellen Sie sicher, dass [Lautsprecher] auf [Audiosystem] eingestellt ist.
Um Zischgeräusche zu verhindern, wenn der CENTER SPEAKER IN nicht mit einem AV-Receiver verbunden ist, deaktivieren Sie [TV-Center-Lautsprechermodus].
Ausführliche Informationen finden Sie in der Hilfe.
2 CAM (Zugangskontrollmodul)
- Dieser Steckplatz bietet Zugang zu Pay-TV-Diensten. Erläuterungen dazu finden Sie in der Bedienungsanleitung im Lieferumfang des CAM.
- Stecken Sie die Smart-Card nicht direkt in den CAM-Steckplatz des Fernsehgeräts. Sie muss in das Conditional Access Module eingesetzt werden, das Sie von Ihrem autorisierten Händler erhalten haben.
- CAM wird in einigen Ländern/Gegenden nicht unterstützt. Fragen Sie dazu einen autorisierten Händler.
- Möglicherweise wird eine CAM-Meldung angezeigt, wenn Sie nach der Wiedergabe von Internetvideos zu einem Digitalprogramm umschalten.

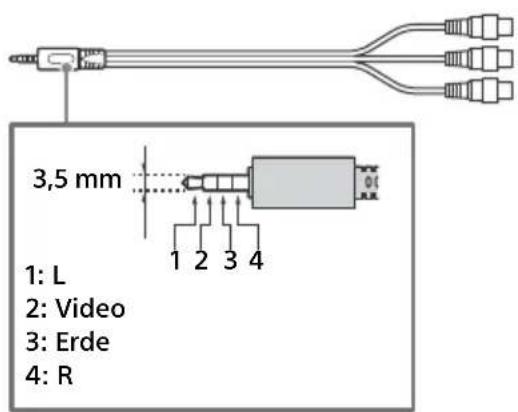

3 AVIN
- Bei einer Composite-Verbindung verwenden Sie ein Verlängerungskabel für analoge Eingänge (nicht mitgeliefert).
4 (Kopfhörer)
- Unterstützt nur 3-polige Stereo-Minibuchse.
- Sie können den Ton nicht gleichzeitig über die Kopfhörer und die Lautsprecher des Fernsehgeräts ausgeben.
5 USB 1/2, USB3 (HDD REC)*
2
- Wenn Sie hier ein großes USB-Gerät anschließen, kann das die daneben angeschlossenen Geräte behindern.
- Wenn Sie ein großes USB-Gerät anschließen, schließen Sie es an die Buchse USB 1 an.
- Schließen Sie ein USB-HDD-Gerät an den USB 3-Anschluss (blau) an.
HDMI IN 1/2/3/4
- Per HDMI-Schnittstelle können digitale Video- und Audiodaten mit einem einzigen Kabel übertragen werden.
- Um qualitativ hochwertige 4K-50p/60p-Inhalte zu genießen, schließen Sie ein Premium High-Speed-HDMI-Kabel an und setzen Sie [HDMI-Signalformat] auf [Optimiertes Format]. Führen Sie diese Einstellung einzeln für jeden angeschlossenen HDMI-IN-Anschluss durch. Einzelheiten zu den unterstützten Formaten finden Sie in dieser Anleitung unter „Technische Daten“ (Seite 13-14).
- HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Schließen Sie Ihr Audiosystem an HDMI IN 3 an, um den Fernsehton an Ihr Audiosystem weiterzuleiten. Ein Audiosystem, das HDMI eARC/ARC unterstützt, kann Videosignale an das Fernsehgerät senden und über dasselbe HDMI-Kabel Audiosignale vom Fernsehgerät empfangen. Wenn Ihr Audiosystem HDMI eARC/ARC nicht unterstützt, ist eine zusätzliche Verbindung mit DIGITAL AUDIO OUT (OPTICAL) erforderlich.
- Verwenden Sie das HDMI-Kabel mit Ethernet zur Verbindung des Audiosystems mit eARC.
7 (RF-Eingang), (Satelliteneingang)
- Anschlüsse für terrestrisch/Kabel und Satellit. Anschlussschritte: SUB. → MAIN → Antenne
- Was die SUB.-Buchse betrifft, stellen Sie diese Verbindung nur her, wenn Sie den Twin-Tuner-Modus verwenden (Ausnahme: Unicable EN50494).
1 Für ein externes Gerät, das nur einen Anschluss vom Typ SCART AV OUT hat, verwenden Sie einen SCART-Cinch-Adapter und ein Erweiterungskabel für den analogen Eingang. 2 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle.
Hinweis
- Sie können die seitliche Abdeckung anbringen, während die Kabel mit dem seitlichen Anschluss verbunden sind.
- Bewahren Sie die seitliche Abdeckung zur künftigen Verwendung an einem sicheren Ort auf.
Montieren des Fernsehgeräts an der Wand
Verwenden der optionalen Wandhalterung (SU-WL850 oder SU-WL450)
An die Kunden:
Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfiehlt Sony dringend, die Montage des Fernsehgeräts von Sony-Händlern oder lizenzierten Fachleuten durchführen zu lassen. Versuchen Sie nicht, es selbst zu montieren.
An Sony-Händler und -Fachleute:
Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung dieser Produkte Ihre volle Aufmerksamkeit der Sicherheit.
Die Bedienungsanleitung des Fernsehgeräts zeigt nur die Schritte zur Vorbereitung der Montage des Fernsehgeräts vor der Montage an der Wand.
Anleitungen zur Montage der Wandhalterung finden Sie in den Installationshinweisen
(Wandhalterung) auf der Produktseite Ihres Fernsehgerätmodells.
www.sony.eu/support/
Vorbereitung für die Wandmontage
Verwenden Sie die Wandhalterung SU-WL850 (nicht mitgeliefert) oder SU-WL450 (nicht mitgeliefert), um den Fernseher an der Wand zu installieren.
Stellen Sie sicher, dass Sie den Tischständer anbringen, bevor Sie den Fernseher an der Wand befestigen. Beachten Sie dazu das Einrichtungshandbuch.
- Bereiten Sie den Fernseher für die Wandhalterung vor, bevor Sie die Kabelverbindungen herstellen.
- Befolgen Sie das Anweisungshandbuch im Lieferumfang der Wandhalterung für Ihr Modell. Ausreichende Fachkenntnisse sind für die Montage des Fernsehers erforderlich, insbesondere um die Stärke der Wand zu bestimmen, damit die Wand auch das Gewicht des Fernsehers tragen kann.
- Achten Sie darauf, dass Sie die Befestigung des Produkts an der Wand Sony-Händlern oder lizenzierten Fachleuten überlassen, und achten Sie während der Montage ausreichend auf die Sicherheit. Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder unsachgemäße Montage. Die Schrauben für die Wandhalterung werden nicht mitgeliefert.
- Stellen Sie sicher, dass Sie unbenutzte Schrauben und den Tischständer an einem sicheren Ort aufbewahren, bis Sie mit der Anbringung des Tischständers anfangen können. Bewahren Sie die Schrauben außerhalb der Reichweite von kleinen Kindern auf.
1 Entfernen Sie die Ständerabdeckung und die Anschlussabdeckungen.
2 Entfernen Sie die Schrauben von der Rückseite des Fernsehgeräts.
Störungsbehebung
Zur allgemeinen Problembehandlung bei Fehlern wie Schwarzbild, kein Ton, eingefrorenes Bild, Fernsehgerät reagiert nicht oder Netzwerk verloren führen Sie die folgenden Schritte aus.
1 Starten Sie Ihr Fernsehgerät neu, indem Sie die Netztaste auf der Fernbedienung drücken, bis eine Meldung angezeigt wird. Das Fernsehgerät wird neu gestartet. Wenn das Fernsehgerät nicht wiederhergestellt wird, ziehen Sie das Netzkabel. Drücken Sie dann auf die Ein-/Ausschalttaste am Fernsehgerät, warten Sie zwei Minuten und stecken Sie dann das Netzkabel ein. 2 Schlagen Sie im Hilfe-Menü nach, indem Sie auf der Fernbedienung die Taste HELP drücken. 3 Verbinden Sie Ihr Fernsehgerät mit dem Internet, und führen Sie ein Softwareupdate durch. Sony empfiehlt, die Software des Fernsehgeräts zu aktualisieren. Softwareupdates verbessern die Leistung oder fügen neue Funktionen hinzu. 4 Besuchen Sie die Sony-Supportwebsite (Informationen finden Sie auf der vorderen Umschlagseite dieser Anleitung).
Wenn Sie das Fernsehgerät anschließen, lässt es sich unter Umständen nicht sofort wieder durch Drücken der Ein-/Ausschalttaste auf der Fernbedienung oder am Fernsehgerät einschalten.
Es dauert eine Weile, das System zu initialisieren. Warten Sie ungefähr eine Minute und versuchen Sie es dann erneut.
Probleme und Lösungen
Wenn die Beleuchtungs-LED rot blinkt.
- Zählen Sie, wie oft sie blinkt (die Intervallzeit beträgt drei Sekunden). Starten Sie das Fernsehgerät, indem Sie das Netzkabel abziehen und warten, bis die Beleuchtungs-LED nicht mehr rot blinkt, und schalten Sie dann das Fernsehgerät ein. Wenn das Problem weiterhin besteht, trennen Sie das Netzkabel. Wenden Sie sich dann an Ihren Händler oder den Sony-Kundendienst und geben Sie an, wie häufig die Beleuchtungs-LED blinkt.
Es kann kein terrestrisches bzw. Kabelsignal empfangen werden.
- Prüfen Sie die Antennen- oder Kabelverbindung bzw. die Verstärkereinstellungen.
- Wählen Sie den terrestrischen bzw. Kabelempfang durch Drücken von TV auf der Fernbedienung und wählen Sie dann [Digital], wenn der Rundfunkdienst nicht angezeigt wird.
- Das terrestrische Signal ist evtl. unterdrückt, wenn in der Nähe ein starkes Signal anliegt. Setzen Sie [LNA (Ka ---)] in den Einstellungen des digitalen Suchlaufs auf [Aus].
- Führen Sie nach dem Umzug in eine neue Wohnung oder für den Empfang neuer Dienste einen Dienstesuchlauf aus, indem Sie [Digitaler Suchlauf] wählen.
Es kann kein Satellitensignal empfangen werden.
- Prüfen Sie die Satellitenkabelverbindung.
- Wenn die Meldung [Kein Signal. LNB Überlastung festgestellt...] angezeigt wird, trennen Sie das Netzkabel. Vergewissern Sie sich anschließend, dass das Satellitenkabel nicht beschädigt und die Satellitensignalleitung am Sat-Anschluss nicht kurzgeschlossen ist.
Die Fernbedienung funktioniert nicht.
Tauschen Sie die Batterien aus. Das Passwort für die Kindersicherung wurde vergessen. - Geben Sie 9999 als PIN-Code ein, und wählen Sie [PIN-Code ändern].
Das Gehäuse des Fernsehgeräts erwärmt sich.
- Wenn das Fernsehgerät lange Zeit verwendet wird, erwärmt sich das Gehäuse des Fernsehgeräts. Es fühlt sich möglicherweise heiß an, wenn Sie es mit der Hand berühren.
Während des Fernsehens mit dem Fernsehgerät wird der Bildschirm dunkler.
- Wenn das gesamte Bild oder ein Teil des Bildes statisch bleibt, wird die Bildschirmhelligkeit allmählich reduziert, um Bildeinbrennen zu verhindern. Dies ist keine Störung des Fernsehgeräts.
Sie sorgen sich wegen Bildeinbrennen.
Wenn dasselbe Bild wiederholt oder für längere Zeit angezeigt wird, kann es zu Bildeinbrennen kommen. Um das Bildeinbrennen zu reduzieren, empfehlen wir Ihnen, das Fernsehgerät normal auszuschalten, indem Sie die Netztaste auf der Fernbedienung oder am Fernsehgerät drücken.
Hinweis
- Führen Sie die Panelaktualisierung nur manuell durch, wenn das Bildeinbrennen weiterhin auffällig ist. Es wird empfohlen, sie nur einmal jährlich durchzuführen. Vermeiden Sie es, sie häufiger als einmal jährlich durchzuführen, da dies die Lebensdauer des Bildschirms verkürzen kann.
- Bilder mit Uhren, Logos und hellen Farben (einschließlich Weiß) führen leicht zu Bildeinbrennen. Vermeiden Sie das längere Anzeigen dieser Bilder, da es anderenfalls zu Bildeinbrennen kommen kann.
Eine weiße Linie erscheint auf dem Bildschirm.
- Die Panelaktualisierung wird automatisch ausgeführt, wenn das Fernsehgerät über lange Zeit verwendet wurde, um das Bildeinbrennen zu reduzieren. Die Panelaktualisierung beginnt nach dem Ausschalten des Fernsehgeräts und dauert etwa eine Stunde lang. Während der Panelaktualisierung kann eine weiße Linie auf dem Bildschirm erscheinen. Dies ist keine Störung des Fernsehgeräts.
Die Meldung [Panelaktualisierung konnte nicht abgeschlossen werden...] wird angezeigt.
Die Panelaktualisierung wird automatisch ausgeführt, wenn das Fernsehgerät über lange Zeit verwendet wurde, um das Bildeinbrennen zu reduzieren. Wenn während der Panelaktualisierung das Fernsehgerät eingeschaltet wird, das Netzkabel gezogen wird oder die Raumtemperatur außerhalb des Bereichs zwischen 10 °C und 40 °C liegt, wird der Prozess nicht abgeschlossen und diese Meldung erscheint.
- Wenn die Panelaktualisierung automatisch gestartet wurde, startet sie neu, wenn Sie das Fernsehgerät mit der Fernbedienung ausschalten.
- Wenn die Panelaktualisierung manuell gestartet wurde, müssen Sie sie erneut ausführen.
Technische Daten
TV-System
Bildschirmsystem
Abhängig von Landes-/Bereichsauswahl/Fernsehertemodell
Analog: B/G, D/K, I
Digital: DVB-T/DVB-C
DVB-T2
Satellit*1: DVB-S/DVB-S2
Farbsystem
PAL/SECAM/NTSC3.58 (nur Video)/NTSC4.43 (nur Video)
Kanalbereich
Abhängig von Landes-/Bereichsauswahl/Fernsehgerätemodell
Analog: UHF/VHF/Kabel
Digital: UHF/VHF/Kabel
Satellit*: IF-Frequenz 950-2.150 MHz
Tonausgänge
20W+20W+10W+10W
Wireless-Technologie
Protokoll IEEE802.11ac/a/b/g/n
(Abhängig vom Land/der Region ist IEEE802.11ac
möglicherweise nicht verfügbar.)
Bluetooth Version 4.2
Frequenzbänder
| WLAN (IEEE802.11ac/a/b/g/n) |
| Frequenzbereich Ausgang | gsleistung |
| 2.400 - 2.483,5 MHz < 20,0 | dBm |
| 5.150 - 5.250 MHz < 23,0 | dBm |
| 5.250 - 5.350 MHz < 20,0 | dBm |
| 5.470 - 5.725 MHz < 20,0 | Bm |
| 5.725 - 5.850 MHz < 13,9 | dBm |
| Bluetooth |
| Frequenzbereich Ausgar | gsleistung |
| 2.400 - 2.483,5 MHz < 10,0 | dBm |
RMF-TX600E
| Bluetooth |
| Frequenzbereich Ausgarant | gsleistung |
| 2.400 - 2.483,5 MHz < 10,0 dBm |
Software-Version
Dieses Funkgerät ist für die Verwendung mit der/dem genehmigten Version(en) der Software bestimmt, die in der EU-Konformitätserklärung angegeben sind.
Drucken Sie HELP auf der Fernbedienung, um die
Softwareversion anzuzeigen.
Fernbedienung:
Wählen Sie [Fernbedienung] → [Software-Version] aus [Einstellungen]. Weitere Informationen finden Sie in der Hilfe. Die auf diesen Rundfunkgerät geladene Software wurde geprüft und erfüllt die grundlegenden Anforderungen der Richtlinie 2014/53/EU.
Eingangs-/Ausgangsbuchsen
Antenne/Kabel
75 Ohm, externer Anschluss für VHF/UHF
Satellitenantenne*1
Buchsenverbindung vom Typ F, 75 Ohm. DiSeqC 1.0, LNB 13 V/18 V & 22 kHz Ton, Unicable EN50494.
AV IN
Video/Audio-Eingang (Minibuchse)
HDMI IN 1/2/3/4 (unterstützen 4K-Auflösung, HDCP 2.3-kompatibel)
Video: 4096×2160p (50, 60 Hz)*2*3, 4096×2160p (24 Hz)*2, 3840×2160p (50, 60 Hz)*3, 3840×2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Computerformate
Audio: Im eARC (Enhanced Audio Return Channel)-Modus*5 Weitere Einzelheiten finden Sie in der Hilfe.
Außer eARC-Modus
5,1-Kanal linear PCM: 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 Bit, Dolby Digital, Dolby Digital Plus, DTS
eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (nur bei HDMI IN 3)
Im eARC-Modus*5
Weitere Einzelheiten finden Sie in der Hilfe.
Im ARC-Modus
Zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Digital, Dolby Digital Plus, DTS
Optische Digitalbuchse (zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Digital, DTS)
(Stereo-Minibuchse) Kopfhörer
6
1,2,3 (HDD-REC)* 6 USB-Geräteanschluss. (USB-HDD-Gerät für REC-Funktion) USB-Anschluss 1 und 2 unterstützen High-Speed-USB (USB 2.0) Der USB-Anschluss 3 unterstützt SuperSpeed-USB (USB 3.1 Gen 1)
Einschub CAM (Zugangskontrollmodul) LAN
10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. Kommunikationsrate und Kommunikationsqualität können nicht garantiert werden.)
CENTER SPEAKER IN Center-Lautsprechereingang
Sonstiges
Sonderzubehör
Wandhalterung: SU-WL850
Wandhalterung: SU-WL450
Betriebstemperatur 0°C - 40°C
Betriebsluftfeuchtigkeit 10% - 80% relative Luftfeuchtigkeit (nicht kondensierend)
Stromversorgung, Produktdatenblatt und anderes
Spannungsversorgung
220 V - 240 V Wechselstrom, 50 Hz
Energieeffizienzklasse
KD-77AG9: A
KD-65AG9: B
KD-55AG9: B
Bildschirmgröße (Diagonale) (Ca.)
KD-77AG9: 194,7 cm / 77 Zoll
KD-65AG9: 163,9 cm / 65 Zoll
Leistungsaufnahme im [Standard]-Modus KD-77AG9: 211 W
KD-65AG9:169W
KD-55AG9:132W
Im [Brillant]-Modus KD-77AG9:674 W
KD-65AG9:490W
KD-55AG9:394W
Jährlicher Energieverbrauch* KD-77AG9:293 kWh pro Jahr KD-65AG9:234 kWh pro Jahr
KD-55AG9:183kWh pro Jahr
Stromverbrauch im Standby-Betrieb*89
KD-77AG9:0,50 W (29 W im Software-/ EPGAktualisierungsmodus)
KD-65AG9:0,50 W (27 W im Software-/ EPGAktualisierungsmodus)
KD-55AG9:0,50 W (27 W im Software-/ EPGAktualisierungsmodus)
Anzeigeauflösung 3.840 Punkte (horizontal) × 2.160 Zeilen (vertical)
Ausgangsleistung
USB 1/2
5V500mA MAX
USB3
5V-900mA MAX
Abmessungen (Ca.) (B × H × T)
mit Tischständer
KD-77AG9: 172,1 × 100,1 × 30,2 cm
KD-65AG9: 144,7 × 83,8 × 25,5 cm
*1 Nicht alle Fernsehgeräte verfügen über DVB-T2- oder DVB-S/S2-Technologie oder Satellitenanschluss.
*2 Wenn 4096 × 2160p eingegeben wird und [Wide-Modus] auf [Normal] eingestellt ist, wird die Auflösung als 3840 × 2160p angezeigt. Um 4096 × 2160p anzuzeigen, setzen Sie die Einstellung [Wide-Modus] auf [Voll 1] oder [Voll 2].
*3 Um 18 Gbps zu unterstützen, setzen Sie [HDMI-Signalformat] auf [Optimiertes Format].
*4 Weitere Einzelheiten finden Sie in der Hilfe.
*5 Der eARC-Modus ist aktiv, wenn [eARC-Modus] auf [Autom.] gesetzt ist, [Lautsprecher] auf [Audiosystem] und wenn ein mit eARC kompatibles Audiosystem angeschlossen ist.
*6 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle.
*7 Der Energieverbrauch in kWh pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden täglich an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab.
*8 Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat.
*9 Die Leistungsaufnahme im Standbybetrieb steigt, wenn der Fernseher mit dem Netzwerk verbunden ist.
Hinweis
- Entfernen Sie nicht die Kartenattrappe oder -abdeckung (die Verfügbarkeit hängt vom Fernsehgerätemodell ab) aus dem Einsatz TV CAM (Zugangskontrollmodul), außer wenn Sie eine passende Smartcard in einem CAM einsetzen möchten.
- Die Verfügbarkeit des optionalen Zubehörs hängt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.
- Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Hinweise zu Funktionen für digitale Sender
Digitalfernsehen (terrestrisches DVB-T, Satellit und Kabel), interaktive Dienste und Netzwerkfunktionen sind möglicherweise nicht in allen Ländern oder Regionen verfügbar. Einige Funktionen sind möglicherweise bei einigen Anbietern und in manchen Netzwerkumgebungen nicht aktiviert oder funktionieren evtl. nicht ordnungsgemäß. Einige TV-Dienstleister verlangen u. U. eine Gebühr für ihre Dienste.
- Dieses Fernsehgerät unterstützt Digitalrundfunk mit MPEG-2-, H.264/MPEG-4 AVC- und H.265/HEVC-Codecs. Eine Kompatibilität mit allen Betreibern/Dienstsignalen, die sich im Laufe der Zeit ändern können, kann nicht garantiert werden.
- Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
- Dolby, Dolby Vision, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. In Lizenz von Dolby Laboratories gefertigt. Vertrauliche unveröffentlichte Werke. Copyright © 1992-2015 Dolby Laboratories. Alle Rechte vorbehalten. "BRAVIA", BRAVIA Sync sind Marken oder eingetragene Marken der Sony Corporation.
- Gracenote, das Gracenote-Logo und der Schriftzug sowie das Logo „Powered by Gracenote" sind eingetragene Marken oder Marken von Gracenote, Inc. in den Vereinigten Staaten und/oder anderen Ländern.
- Vewd® Core. Copyright 1995-2019 Vewd Software AS. Alle Rechte vorbehalten.
- Google, Google Play, Chromecast, YouTube, Android TV und andere verwandte Marken und Logos sind Marken von Google LLC.
- Wi-Fi®, Wi-Fi Alliance® und Wi-Fi Direct® sind eingetragene Marken der Wi-Fi Alliance.
- Das Wi-Fi CERTIFIED™-Logo ist ein Gütezeichen der Wi-Fi Alliance. Die DTS-Patente finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz von DTS, Inc. DTS, das Symbol, & DTS und das Symbol zusammen sind eingetragene Markenzeichen und DTS Digital Surround ist ein Markenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.
- Die Bluetooth® Wortmarke und -Logos sind eingetragene Marken, die Eigentum der Bluetooth SIG, Inc. sind und von der Sony Corporation unter Lizenz verwendet werden. Andere Markenzeichen und Markennamen sind Eigentum der jeweiligen Rechteinhaber.
- Netflix ist eine eingetragene Marke von Netflix, Inc. DiSEqC™ ist ein Markenzeichen der EUTELSAT. Dieses Fernsehgerät unterstützt DiSEqC 1.0. Dieses Fernsehgerät eignet sich nicht zum Steuern von Motorantennen.
- TUXERA ist ein eingetragenes Markenzeichen der Tuxera Inc. in den USA und in anderen Ländern.
- Das USB-IF SuperSpeed USB-Dreizack-Logo ist eine eingetragene Marke von USB Implementers Forum, Inc.
- Alle anderen Marken befinden sich im Besitz ihrer jeweiligen Eigentümer.
(Klinkenstecker Mini-Stereo) Kopfhörer
6
1.2-3 (HDBREC)
So verringern Sie das Risiko von Bildretention:
Betriebsluftfeuchtigkeit
10% - 80% relative Luftfeuchtigkeit (nicht kondensierend)
Wandhalterung: SU-WL450
Betriebstemperatur
0°C - 40°C
Betriebsfeuchtigkeit
3a6paBena napoHa 3a poNDteLcko 3aKIOUcBaHe Ha N3JIbUbaHe.
- BbBeTe 9999 3a ПИн Кола и n36epeTe [СmaHa Na ПИN Кола].
Pamkata Ha TeleBn3opa ce 3aToTnI.
Korato TeJIeBn3OpbT ce n3NoJ3Ba npOdbJnxIteJInHO BpeMe, pAMKaTa My ce 3aToPJIa. MoKe da ycetnte ToJInHa, KOrato JdoKOChete C pbKa.
EkpaHbT NOTbMHaBa, DOKaTo rIeJaTe TeIeBu3n.
- AkoцялOTOиЗображенье Или част OT Hero OCTaHe HeNoDВИЖно,ЯрКоCTТа Ha ekpaHa NOCTepeHNO Ie HaMaJee,3aДа ceпpeIOTBpaTn 3aДьрЖаHe Na KapTInHaTa.Toba He e Heu3npaBHOCT Ha TeJIeBuN3Opa.
PnPteChraBa BN 3aBbPkaHeTo Ha KapTnHaTa.
Ako eHNO n CbIoo n3O6paXeHne ce nOKa3Ba MHOROKpaTHO NIN 3a Dbln nepNoOn OT BpeMe, MOxE da CE NOBn 3aDbpxKaHe Ha KapTuHaTa. 3a Da HamaJIte 3aDpbXkaHETo Ha KapTuHaTa, BN IpENOpbYBaMe Da n3KJIIOUcBaTe TeJeBu3Opa Upe3 KOnYeTO 3a IN3KJIIOUcBaHe OT DnCTaHcN0HHOT O npabLeHne.
3a6eJekka
- 06HOBaIte naHeIpaHcMo KOrato 3aIbpxKaHTo Ha KapTuHaTa e OcoBeHo BuHIO. KaTo npEiNa3Ha MApKAp o6HOBaIte naHeIca Mo BoHNbXr RoDnUHNo. He 6HOBaIte NaHeLa nobYeOT BeHNbXr RoDnUHIO, TbN KaTO TOBa MoKe Da HAmJIu XJBOT Ha naHeIa.
- N3o6paKeHnTa, KOITOBKJIIOUQBaT YacOBHnCi, em6IeMn IApKN ZBeTOBE (BkNIouHTeNHO 6raNo), IecHO npEiIN3BnKBAt 3aIbPjXaHe Ha KapTHHaT. N36IraTe NOKa3BaHeTo Ha TaKB TnI N3o6paKeHn3a DblrN NepNOdN OT BpeMe, B npOTuBEN ClyuaM MoKe da ce NpOBN 3aIbPjXaHe Ha KapTHHaT.
Ha ekpaHa ce noBbBa 6yla JeHt.
Ha ekpaHa ce noRbBa 6raJa IeHTa. O6HOBraBaHeTo Ha naneJa ce BkIIOUba aBtOMaTHuHO CneJ KaTO TeJeBn3OpbTe 6nJ n3NoJ3BaH IpOdbJnxTEnHO, 3a Da ce HamaJIi 3aDbpKaHaTo Ha KapTuHa. O6HOBraBaHo Ha naneJa 3aNoUBa CneJ KaTO TeJeBn3OpbTe n3KlIOueH n OTHeMa OKOJo eDInH ac. No BpeMe Ha o6HOBraBaHo To Ha naHeJa MOKe Da ce noRbN 6raJa IeHTa Ha ekpaHa. Toba He e Heu3npaBHOCT Ha TeJeBn3Opa.
Ioka3Ba ce cbo6ueHneTo [O6HOBraHeTo Ha naHeJa He e 3aBbPseHo...].
Die Aktualisierung der Software wird automatisch durchgeführt, wenn der Fernseher längere Zeit nicht benutzt wurde, um das Bild einzufrieren. Wenn der Fernseher während der Softwareaktualisierung eingeschaltet ist, wird das Netzkabel abgezogen oder die Umgebungstemperatur liegt außerhalb des Bereichs von 10 °C bis 40 °C, kann die Aktualisierung fehlschlagen, bis diese Meldung erscheint.
- Wenn die Softwareaktualisierung automatisch gestartet wurde, wird sie neu gestartet, wenn Sie den Fernseher mit der Fernbedienung ausschalten.
- Wenn die Softwareaktualisierung manuell eingestellt wurde, müssen Sie sie erneut auswählen.
Technische Daten
System
Systempanel: OLED (organische Leuchtdioden) Fernsehsystem je nach Modell/Ländervariante: Analog: B/G, D/K, I, L Digital: DVB-T/DVB-C, DVB-T2*1 Satellit*1: DVB-S/DVB-S2 Farbsystem: PAL/SECAM/NTSC3.58 (nur Video)/NTSC4.43 (nur Video) Kanalabdeckung je nach Modell/Ländervariante: Analog: UHF/VHF/Kabel Digital: UHF/VHF/Kabel Satellit*: IF-Frequenz 950-2150 MHz Audioausgang: 20W+20W+10W+10W Drahtlose Technologie: IEEE802.11ac/a/b/g/n Protokoll (IEEE802.11ac kann je nach Land/Region nicht verfügbar sein.) Bluetooth Version 4.2 Frequenz(en)/Kanal(kanäle)
| Бezжунен LAN (IEEE802.11ac/a/b/g/n) |
| Чебтын обхвац范围内 | Ша мошноct |
| 2 400 - 2 483,5 MHz < 20,0 | dBm |
| 5 150 - 5 250 MHz < 23,0 | dBm |
| 5 250 - 5 350 MHz < 20,0 | dBm |
| 5 470 - 5 725 MHz < 20,0 | dBm |
| 5 725 - 5 850 MHz < 13,9 | dBm |
| Bluetooth |
| Чебтейн обхвац范围内 | Ша мошноct |
| 2 400 - 2 483,5 MHz < 10,0 | dBm |
RMF-TX600E
| Bluetooth |
| Чектейн обхвац范围内 | Ша мошноct |
| 2 400 - 2 483,5 MHz < 10,0 | dBm |
Softwareversion Dieses Funkgerät ist für die Verwendung mit den genehmigten Softwareversionen vorgesehen, die in der EU-Konformitätserklärung aufgeführt sind. Drücken Sie auf der Fernbedienung die Taste HELP, um die Softwareversion zu sehen. Fernbedienung: Wählen Sie [Einstellungen] → [Softwareversion:] aus [Hilfe]. Weitere Informationen finden Sie im gedruckten Handbuch. Die auf diesem Funkgerät installierte Software wurde als konform mit den wesentlichen Anforderungen der Richtlinie 2014/53/EU zertifiziert.
(Stereo-Miniklinke) Kopfhörer
6
1,23 (HDBREC)
