Ürün tipi	OLED 4K Televizyon
Marka	Sony
Model	KD65AG9
Ekran boyutu	65 inç (yaklaşık 164 cm diyagonal)
Çözünürlük	3840 x 2160 piksel (4K Ultra HD)
Görüntü teknolojisi	OLED (Organik ışık yayan diyot)
Aparatlı boyutlar (G x Y x D)	144,7 x 83,8 x 25,5 cm
Aparatlı ağırlık	24,8 kg
Güç kaynağı	220-240 V AC, 50 Hz
Güç tüketimi (Standart mod)	169 W
Bekleme güç tüketimi	0,50 W
Enerji sınıfı	B
İşletim sistemi	Android TV
Bağlantı	Wi-Fi 802.11ac, Bluetooth 4.2, 4 adet HDMI girişi (1 eARC/ARC dahil), 3 adet USB girişi, optik çıkış, kulaklık girişi, LAN Ethernet
Ana özellikler	Smart TV, Google Play, Netflix, sesli arama, 4K HDR (Dolby Vision), Dolby Audio, Panel Yenileme, Piksel Kaydırma
Bakım ve temizlik	Yumuşak ve kuru bir bezle temizleyin. Kimyasal ürünler kullanmayın. Ekrana doğrudan dokunmaktan kaçının.
Güvenlik	Havalandırma deliklerini kapatmayın. Sabit bir yüzeye monte edin. Sony onaylı duvar aparatı kullanın. Küçük çocukların ulaşamayacağı yerde tutun.
Yedek parça ve onarılabilirlik	Kumanda, piller, isteğe bağlı duvar aparatı (SU-WL850/SU-WL450). Sadece Sony yetkili servis tarafından onarım.

Sık sorulan sorular - KD65AG9 SONY

Ekran donarsa veya televizyon yanıt vermezse ne yapılmalı?

Yeniden başlatma mesajı görünene kadar kumandadaki güç düğmesine basın. Bu işe yaramazsa güç kablosunu çıkarın, iki dakika bekleyin, ardından yeniden takın. Kumandadaki HELP tuşu aracılığıyla Yardım menüsüne bakın.

OLED televizyonda yanma riski nasıl azaltılır?

Statik görüntüleri (logolar, siyah çubuklar, video oyunları) uzun süre görüntülemekten kaçının. Ekranı doldurmak için Geniş Mod kullanın. Televizyon otomatik Piksel Kaydırma ve Panel Yenileme özelliklerine sahiptir. Gerekirse, yılda en fazla bir kez manuel yenileme yapın.

Kumanda çalışmıyor, ne yapmalıyım?

Pilleri değiştirin. Televizyon üzerindeki kumanda sensörünü engelleyen bir engel olmadığını kontrol edin. Sorun devam ederse, sesli kumanda kullanıyorsanız pilleri ve Bluetooth bağlantısını kontrol edin.

Televizyona harici bir ses sistemi nasıl bağlanır?

HDMI kablosuyla ses geri dönüşü için HDMI IN 3 (eARC/ARC) portunu kullanın. ARC uyumlu olmayan bir sistem için DİJİTAL SES ÇIKIŞI (OPTİK) kullanabilirsiniz. Ayarlarda Hoparlörler'i Ses sistemi olarak ayarlayın.

İzleme sırasında ekran neden bazen kararıyor?

Bu, yanmayı önleme özelliğidir. Statik bir görüntü görüntüleniyorsa, OLED paneli korumak için parlaklık otomatik olarak azaltılır. Bu bir arıza değildir.

Yazılım güncellemesi nasıl yapılır?

Televizyonu internete bağlayın, ardından Ayarlar > Yardım > Yazılım güncellemesi yolunu izleyin. Sony, en son özellikler ve iyileştirmelerden yararlanmak için düzenli güncelleme önerir.

Televizyon LED'inin kırmızı yanıp sönmesi ne anlama geliyor?

Yanıp sönme sayısını sayın (3 saniye aralıklı). LED sönene kadar güç kablosunu çekin, ardından tekrar takın. Sorun devam ederse, yanıp sönme sayısını belirterek Sony yetkili servisine başvurun.

Televizyon karasal dijital kanalları almıyor, ne yapmalıyım?

Anten bağlantısını kontrol edin. TV tuşuna basın, ardından Dijital seçin. Kanal Ayarları menüsünden kanal araması yapın. Çok güçlü sinyal varsa, ayar menüsünde LNA'yı kapatın.

Televizyon duvara nasıl monte edilir?

Yalnızca uyumlu bir Sony duvara montaj aparatı (SU-WL850 veya SU-WL450) kullanın. Montaj yetkili bir profesyonel tarafından yapılmalıdır. Aparatla birlikte verilen talimatları izleyin ve televizyonu hazırlamak için aparat kapağını ve arka vidaları çıkarın.

Program kaydetmek için USB sabit disk kullanabilir miyim?

Evet, kayıt işlevi için USB 3 (mavi) portuna bir USB sabit disk bağlayın. Diskin uyumlu biçimde biçimlendirildiğinden emin olun. Kayıt özelliği ülkeye/bölgeye göre değişir.

KULLANIM KILAVUZU KD65AG9 SONY

1. Televizyon standını ve terminal kapaklarını çıkarın.

Masa üstü sehpasına takmak için Kurulum Kılavuzuna bakın.

İçindekiler

ÖNEMLİ NOT 2

Güvenlik Bilgileri. 3

Televizyon Ekranının Korunması (OLED Televizyon). 4

Uzaktan Kumanda ve Televizyon . . . . . . 5

Bağlantı Şeması 7

Televizyonu duvara monte etme . . . . . 10 Opsiyonel Duvara Askı Aparatını Kullanma (SU-WL850 veya SU-WL450) . . . . 10

Sorun Giderme 12

Sorunlar ve Çözümleri 12

Spesifikasyonlar 13

İnternet Bağlantısı ve Veri Gizliliği Bu ürün, ilk kurulum esnasında internet bağlantısını onaylamak ve daha sonra Ana ekranı yapılandırmak için bir ağ bağlantısı kurulur kurulmaz internete bağlanır. IP adresiniz, bunlarda ve bütün diğer internet bağlantılarında kullanılır. IP adresinizin hiç kullanılmasını istemiyorsanız, kablosuz internet fonksiyonunu kurmayın ve bir internet kablosu bağlamayın. İnternet bağlantıları hakkında daha fazla bilgi için lütfen kurulum ekranlarında verilen gizlilik bilgilerine bakın.

Giriş

Bu Sony ürününü seçtiğiniz için teşekkür ederiz. Televizyonu çalıştırmadan önce, lütfen bu kullanım talimatı kitapçığını iyice okuyunuz ve ileride kullanmak üzere saklayınız.

• Televizyonu çalıştırmadan önce lütfen okuyun: "Güvenlik Bilgileri (sayfa 3)."
• Ek güvenlik bilgileri için birlikte verilen Güvenlik Bilgileri'ni okuyun. Kurulum Kılavuzu'nda ve kılavuzda kullanılan resimler ve çizimler yalnızca başvuru amaçlıdır ve gerçek üründen farklı olabilir.

Yardım

Doğrudan televizyonunuzdan daha fazla sorun giderme bilgisi ve diğer yararlı bilgileri bulabilirsiniz. Konu listesini görüntülemek veya anahtar sözcükle arama yapmak için uzaktan kumanda üzerinde HELP düğmesine basın.

Yardım Kılavuzu (Kılavuz)

Daha ayrıntılı bilgi için televizyonunuzdaki Yardım menüsünden [Yardım Kılavuzu] öğesini seçin. Ayrıca PC veya akıllı telefonunuzdan da Yardım Kılavuzu'na başvurabilirsiniz (bilgileri bu kılavuzun arka kapağında bulabilirsiniz).

Tanım etiketinin konumu

Televizyon Model No, Üretim Tarihi (yıl/ay) ve Güç Beslemesi nominal değerleri için etiketler televizyonun veya ambalajın arkasında bulunur. Bunlara sehpa paketi çıkarılarak erişilebilir.

ÖNEMLİ NOT

Radyo Ekipmanı Beyanı

Sony Visual Products Inc., KD-77AG9, KD-65AG9, KD-55AG9 radyo ekipmanı türlerinin 2014/53/EU Direktifiyle uyumlu olduğunu beyan etmektedir. AB uygunluk beyanının tam metni, aşağıdaki internet adresinde mevcuttur: http://www.compliance.sony.de/ Müşteriler için not: Aşağıdaki bilgiler sadece AB yönetmeliklerini uygulayan ülkelerde satılan cihazlar için geçerlidir. Bu radyo ekipmanı için kullanıma alma hususunda aşağıdaki kısıtlamalar veya kullanım yetkisi gereksinimleri şunlar için geçerlidir: AT, BE, HR, CY, CZ, DK, EE, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AB, BA, MK, MD, RS, ME, Kosova:

5.150-5.350 MHz bandı, sadece iç mekan işlemleriyle sınırlandırılmıştır.

Güvenlik Bilgileri

Montaj/Kurulum

Herhangi bir yangın, elektrik çarpması veya hasar ve/veya yaralanma riskini önlemek amacıyla televizyon setini aşağıdaki talimatlara uygun olarak monte ediniz ve kullanınız.

Montaj

• Televizyon seti, erişimi kolay bir prizin yakınına monte edilmelidir.
• Televizyonun düşüp yaralanma veya maddi hasara yol açmasını önlemek için televizyonu sabit, düz bir yüzeye yerleştirin.
• Televizyonu çekilemeyeceği, itilemeyeceği veya devrilemeyeceği bir yere kurun.
• Televizyonu, televizyonun Masa Üstü Sehpası televizyon standından (ürünle verilmez) dışarı çıkmayacak şekilde kurun. Masa Üstü Sehpası televizyon sehpasından dışarı çıkarsa, televizyon standından devrilmesine, düşmesine ve ciddi yaralanmalara veya televizyonun hasar görmesine neden olabilir.

• Güvenlik sebebiyle, televizyon Masa Üstü durumundayken ortakapakları televizyonun arkasına mutlaka takın.
• Duvara monte etme işlemlerini sadece kalifiye servis personeli gerçekleştirmelidir. Emniyet nedenlerinden ötürü, Sony aksesuarını kullanmanızı önemle tavsiye ederiz, buna aşağıdaki bileşen de dahildir:

SU-WL850 Duvar Askı Aparatı

SU-WL450 Duvar Askı Aparatı

• Duvar Askı Aparatını televizyona takarken, Duvar Askı Aparatı ile verilen vidaları kullandığınızdan emin olun. Ürünle verilen vidalar, şekilde gösterildiği gibi Duvar Askı Aparatının bağlantı yüzeyinden itibaren ölçülerek tasarlanmıştır.

Vidaların çapı ve uzunluğu, duvara montaj braketinin modeline bağlı olarak değişiklik gösterir.

Temin edilmiş vidaların haricinde başka vidaların kullanılması, TV setinin iç kısmının zarar görmesine veya düşmesine vs. neden olabilir.

9 mm - 13 mm

Nakliye

• Televizyon setini taşımadan önce, tüm kablolarını çıkarınız.
• Büyük bir televizyon setini taşımak için iki veya üç kişi gerekir.
• Televizyon elle taşınırken aşağıda gösterildiği şekilde tutun. Panele ve ekranın etrafındaki muhafaza kasasına baskı uygulamayınız.

- Televizyon setini taşırken veya monte ederken, yere koymayın.

• Televizyon setini taşırken, sarsıntılara ve aşırı titreşimlere maruz bırakmayınız.
• Televizyon setini tamir için taşırken veya yerini değiştirirken, orijinal karton ve ambalaj malzemelerini kullanarak paketleyiniz.

Devrilmenin önlenmesi

Havalandırma

• Asla havalandırma deliklerini kapatmayınız veya kabinin içine herhangi bir şey sokmayınız.
• Televizyon setinin etrafında, aşağıda gösterildiği gibi boş alan bırakınız.
• Yeterli hava sirkülasyonu sağlamak için mutlaka bir Sony Duvar Askı Aparatı kullanmanızı öneririz.

Duvara monte edildiğinde setin etrafında en az bu kadar boşluk bırakınız.

Stand ile monte edildiğinde

Uygun bir havalandırma sağlamak ve kir ve tozların birikmesini önlemek için:

• Televizyon setini diz, baş aşağı, arkaya doğru veya yana dönük şekilde monte etmeyiniz.
• Televizyon setini bir raf, halı, yatak üzerine veya bir dolaba monte etmeyiniz.
• Televizyon setini perde veya gazete gibi şeylerle örtmeyiniz.
• Televizyon setini aşağıda gösterildiği gibi monte etmeyiniz.

Televizyon Ekranının Korunması (OLED Televizyon)

Ekranı Hasarlara Karşı Koruma Önlemleri

Görüntü tutulumu

OLED televizyonlarda, kullanılan malzemelerin özelliklerinden dolayı görüntü tutulumu (görüntünün yapışması) görülebilir. Görüntü tutulumu, görüntüler ekranda aynı konumda tekrarlanarak ve uzun süre görüntülendiğinde oluşabilir. Bu televizyonun bir arızası değildir. Görüntü tutulumuna yol açabilecek görüntülerin görüntülenmesini önleyin.

Aşağıda görüntü tutulumuna yol açabilecek görüntü örnekleri bulunmaktadır:

Ekranın tepesinde ve altında ve/veya solunda ve sağında siyah çubukların bulunduğu görüntüler. (örneğin, Letterbox formatı, 4:3 ekran, Standart tanımlı görüntüler) - Fotoğraflar gibi sabit görüntüler. - Ekranın bazı kısımlarında sabit içeriği bulunabilecek video oyunları. - Ekran menüleri, program rehberleri, kanal logoları vb. - Uygulamaların sabit içerikleri - Haberler ve haber bölümlerinde kullanılan kayan yazı bantları.

Görüntü tutulumu riskini azaltmak için:

• Sony, televizyonu uzaktan kumandadaki veya televizyondaki güç düğmesine basarak normal şekilde kapatmanızı tavsiye eder. Ekranı doldurmak üzere siyah çubukları kaldırmak için [Geniş Mod] öğesini değiştirin [Geniş Mod] haricinde bir [Normal] seçin.
• Güç düğmesine basarak OSD'yi (On Screen Display - Ekran Menüsü) kapatın ve bağlı ekipmanların menülerini kapatın. Ayrıntılar için bağlı ekipmanların kullanım kılavuzlarına başvurun. Ekranda parlak renkli (beyaz dahil) sabit görüntülerin, saatlerin veya logoların görüntülenmesini önleyin.
• Resim ayarlarını ortam koşullarına göre değiştirin. Evde kullanım için veya istasyon logosu ve benzerinin sık görüntülendiği içerikleri izlerken Standart Resim önerilir.

Görüntü tutulumunun azaltılmasına/önlenmesine yardımcı olmak için televizyonda aşağıdaki özellikler bulunur.

Panel yenileme

Panel yenileme, uzun süre kullanıldıktan sonra televizyon ekranının eşit dağıtılmasını sağlamak üzere otomatik olarak çalıştırılır. Panel yenileme manuel olarak da yürütülebilir ve sadece görüntü bozukluğu çok belirginse veya [Panel yenilemesi bitmedi..] mesajını gördüğünüzde yürütülmelidir.

Dikkat:

• Panel yenileme işleminin panel üzerinde olumsuz etkisi olabilir. Kural olarak panel yenileme işlemini sadece yılda bir kez yapın; yılda birden fazla kez yaparsanız panelin ömrünü kısaltabilirsiniz.
• Panel yenileme işleminin tamamlanması yaklaşık bir saat sürer.
• Panel yenileme sırasında ekranda bir beyaz çizgi görüntülenebilir; bu televizyonun bir arızası değildir.
• Panel yenileme ancak oda sıcaklığı 10°C ile 40°C arasındayken çalışır.

Piksel değişikliği

Görüntü tutulumunu önlemek için görüntüyü ekranda otomatik olarak kaydırır.

Diğer özellik

Sabit görüntüler, saatler, parlak renkler veya logolar vb. görüntülenirken ekran parlaklığı otomatik olarak azaltılır.

Uzaktan Kumanda ve Televizyon

Uzaktan kumandanın şekli, yeri, bulunabilirliği ve uzaktan kumanda düğmesinin çalışma şekli bölgeye/ülkeye/televizyon modeline göre değişir.

1 (Mikrofon): Sesli arama işlevini kullanın. (örn. sesli içerikleri sesle arama.)*1

▲/▼/◀/▶/● (Navigasyon D-Pad'i): Ekran üzeri navigasyonu ve seçimi. TV: Bir televizyon kanalına geçin veya TV menüsünü görüntüleyin.

2 (Televizyon beklemede) Rakam düğmeleri

Bilgi/Gizli metni göster: Bilgi gösterir.

Teletekst: Teletekst bilgisini görüntüler.

3 Google Play

NETFLIX (Sadece belirli bölgelerde/ülkelerde/televizyon modellerinde) Renkli tuşlar

4 GUIDE: Dijital program kılavuzunu veya kablo/uydu EPG'sini görüntüleyin*2.

REC LIST: USB HDD veya DVR Rec listesini görüntüleyin*

Giriş seçimi: Giriş kaynağını vs. görüntüleyin ve seçin.

Hızlı ayarlar: Hızlı Ayarları görüntüleyin.

BACK/ HOME

5 +/- (Ses)

Atla (Sessiz)

İpucu

• Erişilebilirlik kısayolu hizmeti, düğmesi basılı tutularak açılabilir veya kapatılabilir.

CH+/-/E/

Televizyon modundayken: Kanalı seçin. Teletekst modundayken: Sonraki (▲) veya önceki (▼) sayfayı seçer.

6 AUDIO: Çok dilli kaynağın sesini veya çift ses seçin (program kaynağına bağlı olarak).

(Altyazı ayarları)

HELP: Yardım menüsünü gösterir.

<</>>

REC: Şu anda görüntülenen programı USB HDD veya DVR'ye kaydedin*2.

EXIT

7 (Güç)

8 Uzaktan kumanda sensörü / Işık sensörü / Aydınlatma LED'i

9 Dahili mikrofon *3 /LED: Dahili mikrofonu etkinleştirmek için uzaktan kumanda üzerindeki (MIC) düğmesine bakın ve ekrandaki talimatları takip edin. Daha fazla bilgi için, Yardım Kılavuzuna başvurun.

1 Sesli arama için bir internet bağlantısı gereklidir. 2 [Kablolu/Uydu kutusu ayarı] ayarı gereklidir (sadece belirli bölgelerde/ülkelerde/televizyon modellerinde). Daha fazla bilgi için, Yardım Kılavuzuna başvurun. *3 Sadece belirli bölge/ülke/dillerde. Sesli arama dahili mikrofon ile etkinleştirildiğinde, bekleme modundaki güç tüketimi artar.

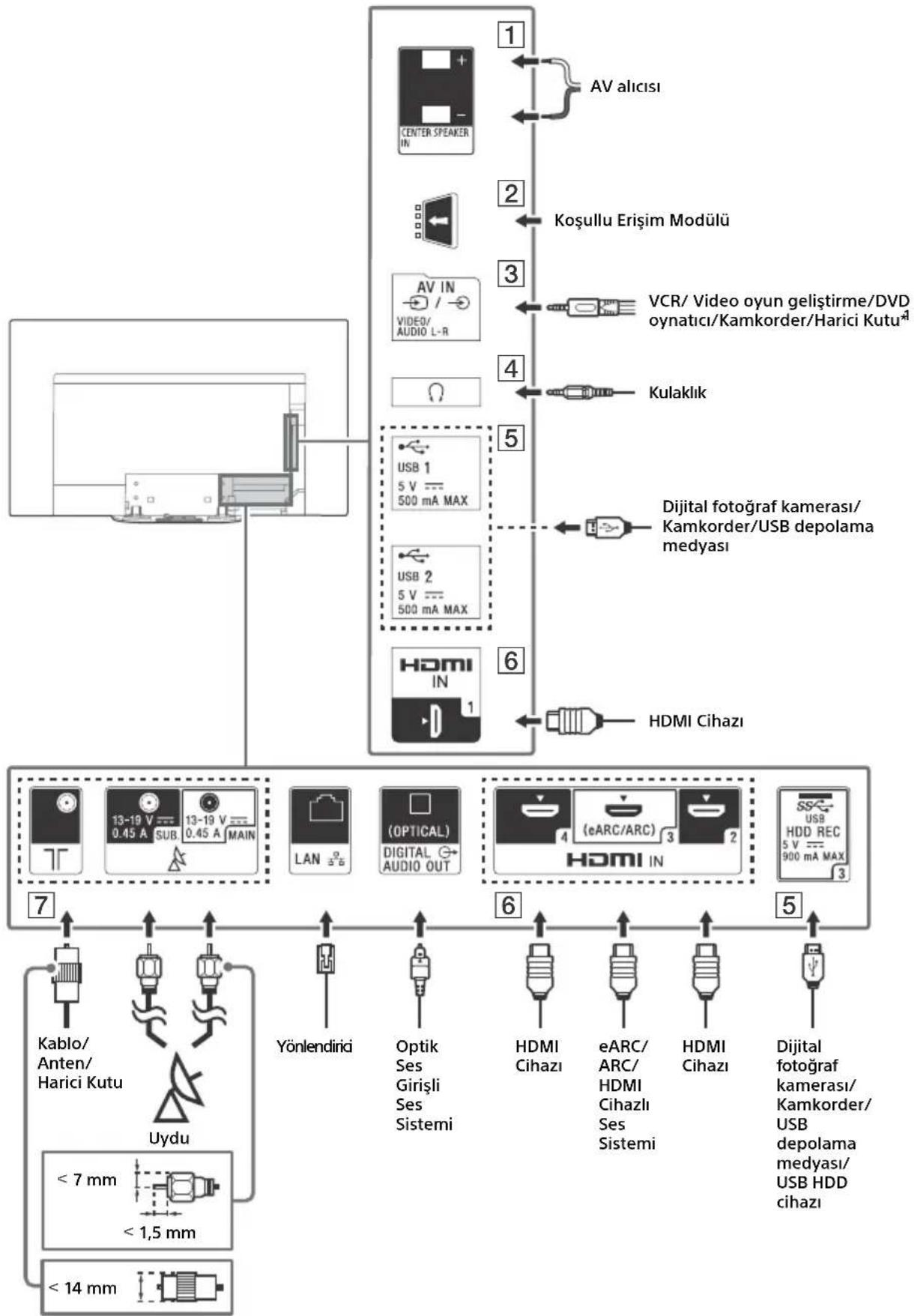

Bağlantı Şeması

Bağlantılarla ilgili daha fazla bilgi için, uzaktan kumandada HELP tuşuna basarak Yardım Kılavuzuna başvurun.

1 CENTER SPEAKER IN

• Televizyonunuzun hoparlörlerini orta hoparlör olarak kullanmak için, AV alıcısının çıkışını televizyonunuzun CENTER SPEAKER IN girişine bağlayın. Kabloları bağlamadan önce, hem televizyonun hem de AV alıcısının elektrik kablosunu prizden çıkarın.
• [Hoparlör] ögesinin [Ses sistemi] olarak ayarlanmış olduğundan emin olun.

CENTER SPEAKER IN bağlantısını AV alıcıya bağlamadığınızda parazit sesini engellemek için [TV merkezi hoparlör modu] nu devre dışı bırakın. Ayrıntılar için Yardım Kılavuzuna bakın.

2 CAM (Modül)

• Ücretli televizyon hizmetlerine erişim, CAM modülü ve akıllı kart gerektirir. Ayrıntılar için Yardım Kılavuzuna bakın.
• Ayrıntılar için CAM ile birlikte verilen kullanım kılavuzuna bakın.
• Akıllı kartı doğrudan televizyonun CAM yuvasına takmayın. Bu, yetkili satıcınız tarafından sağlanan modüle takılmalıdır. CAM bazı ülkelerde/bölgelerde desteklenmez. Yetkili satıcınıza danışın.
• İnternet videosunu kullandıktan sonra bir dijital programa geçtiğinizde bir CAM mesajı görüntülenebilir.

3 AV IN

• Kompozit bir bağlantı için, bir Analog Uzatma Kablosu kullanın (ürünle verilmez).

4 (Kulaklık)

• Yalnızca 3 kutuplu stereo mini jakı destekler.
• Sesi aynı anda hem kulaklıktan hem de televizyon hoparlörlerinden alamazsınız.

5 USB 1/2, USB3 (HDD REC)*

2

• Büyük bir USB cihazının bağlanması, yanındaki cihazlarla etkileşmesine yol açabilir.
• Büyük USB cihazlarını USB 1 jakına bağlayın.
• USB HDD cihazını USB 3 portuna (mavi) bağlayın.

HDMI IN 1/2/3/4

• HDMI arabirimi, dijital video ve sesi tek bir kablo üzerinden aktarabilir.

Yüksek kaliteli 4K 50p / 60p içeriklerin keyfini çıkarmak için bir Premium Yüksek Hızlı HDMI kablosu bağlayın ve [HDMI sinyal formatı]nı [Gelişmiş format] olarak ayarlayın. Bu ayarı bağlanan her HDMI IN terminalinde tek tek yapın. Desteklenen formatların ayrıntıları için, bu kılavuzdaki "Spesifikasyonlar" bölümüne bakın (sayfa 13-14). - HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) - Ses sisteminize televizyonun sesini bağlamak için ses sisteminizi HDMI IN 3'e bağlayın. HDMI eARC/ARC'yi destekleyen bir ses sistemi, televizyona video gönderebilir ve aynı HDMI kablosuyla televizyondan ses alabilir. Ses sisteminiz HDMI eARC/ARC'yi desteklemiyorsa, DIGITAL AUDIO OUT (OPTICAL) ile ek bir bağlantı gereklidir. - Ses sistemi eARC'yi kullanmak için HDMI kablosunu Ethernet'e bağlayın.

7 (RF girişi), (Uydu girişi)

• Karasal/kablo yayını ve uydu için bağlantılar. Bağlantı adımları: SUB. → MAIN → Anten
• SUB. jakına, yalnızca Tek Kablolu Dağıtım EN50494 hariç iki alıcı modu kullanırken bağlayın.

1 Sadece SCART AV OUT bulunan bir harici cihazla bir SCART-RCA adaptörü ve Analog Uzatma Kablosu kullanın. 2 Sadece belirli bölgelerde/ülkelerde/televizyon modellerinde.

Not

Kablolar yan terminale bağlıyken yan kapağı takamazsınız. - Gelecekte başvurmak üzere yan kapağı mutlaka saklayın.

Televizyonu duvara monte etme

Opsiyonel Duvara Askı aparatını kullanma (SU-WL850 veya SU-WL450)

Müşterilere:

Ürün koruması ve güvenlik nedenleriyle, Sony televizyonunuzun montajının kesinlikle Sony bayileri veya lisanslı yükleniciler tarafından yapılmasını önerir. Cihazı kendiniz monte etmeye çalışmayın.

Sony Bayilerine ve Yüklenicilerine:

Bu ürünün montajı, periyodik bakımı ve muayenesi sırasında emniyete çok dikkat edin.

Duvar Askı Aparatı Montaj Bilgileri

Bu televizyonun kullanım kılavuzu sadece televizyonu duvara monte etmeden önceki montaj adımlarını gösterir.

Duvar Askı Aparatı takma talimatları için Televizyon modelinizin ürün sayfasındaki Kurulum Bilgilerine (Duvar Askı Aparatı) bakın.

www.sony.eu/support/

Duvara montaj hazırlığı

Televizyonu duvara monte etmek için Duvar Askı Aparatını SU-WL850 (ürünle verilmez) veya SU-WL450 (ürünle verilmez) kullanın.

Televizyonu duvara monte etmeden önce Kurulum Kılavuzuna bakarak Masa Üstü Sehpasını bağlamayı unutmayın.

• Kablo bağlantılarını yapmadan önce Televizyonu Duvar Askı Aparatı için hazırlayın.
• Modelinizin Duvar Askı Aparatı ile verilen talimat kılavuzunu takip edin. Özellikle duvarın televizyonun ağırlığına dayanıp dayanmayacağını tespit etmek üzere televizyonun montajı için yeterli uzmanlık gereklidir.
• Bu ürünün duvara montajını mutlaka Sony bayilerine veya lisanslı yüklenicilere yaptırın ve montaj sırasında emniyete gerekli dikkati gösterin. Yanlış taşımanın veya hatalı montajın neden olduğu hasar veya yaralanmalardan Sony sorumlu değildir. Duvar Askı Aparatı vidaları ürünle verilmez.
• Kullanılmayan vidaları ve Masa Üstü Sehpası Masa Üstü Sehpası monte etmeye hazır oluncaya kadar güvenli bir yerde tutun. Vidaları çocuklardan uzak tutun.

1 Sehpa kapağını ve terminal kapaklarını sökün.

2 Vidaları televizyonun arkasından sökün.

Sorun Giderme

Siyah ekran, ses yok, donmuş görüntü, televizyon yanıt vermiyor ya da ağ kaybedildi gibi sorunlar için genel sorun giderme amacıyla aşağıdaki adımları izleyin.

1 Bir mesaj görüntülenene kadar uzaktan kumanda üzerindeki güç düğmesine basarak televizyonu yeniden başlatın. Televizyon yeniden başlatılacaktır. Televizyon açılmıyorsa, ana elektrik kablosunu prizden çıkarın. Ardından televizyonun güç düğmesine basın ve iki dakika bekleyin ve ana elektrik kablosunu takın. 2 Uzaktan kumandada HELP tuşuna basarak Yardım'a başvurun. 3 Televizyonunuzu İnternete bağlayın ve bir yazılım güncellemesi gerçekleştirin. Sony, televizyonunuzun yazılımını her zaman güncel tutmanızı tavsiye eder. Yazılım güncellemeleri, televizyon performansınızı geliştirir ve yeni özellikler ekler. 4 Sony destek web sitesini ziyaret edin (bilgiler bu kılavuzun ön kapağında verilmiştir).

Televizyonun fişini takıp tekrar çıkardığınızda, uzaktan kumandadaki veya televizyondaki güç düğmesine bassanız bile televizyon bir süre açılmayabilir.

Sistemin başlatılması zaman alır. Yaklaşık bir dakika bekleyip tekrar çalıştırın.

Sorunlar ve Çözümleri

Aydınlatma LED'i kırmızı yanıp söndüğü zaman.

• Kaç kez yanıp söndüğünü sayın (zaman aralığı üç saniyedir).

Aydınlatma LED'i kırmızı renkte yanıp sönmeyi durdurana kadar ana elektrik kablosunun bağlantısını kesip yeniden bağlayın ve ardından televizyonu açın.

Sorun devam ederse, ana elektrik kablosu bağlantısını kesin ve aydınlatma LED'inin kaç kez yanıp söndüğü bilgisiyle birlikte satıcınıza ya da Sony servis merkezine başvurun.

Yerden/kablolu servis alınamıyor.

• Anteni/kablo bağlantısını ve güçlendirici ayarlarını kontrol edin.
• Uzaktan kumanda üzerinde TV düğmesine basarak karasal/kablo hizmetini seçin ve ardından, yayın görüntülenemiyorsa [Dijital] seçeneğini seçin.
• Yakınlarda sağlanan güçlü bir sinyal varsa, yer sinyali bastırılabilir. Dijital ince ayarlarda [LNA (CH ---)] seçeneğini [Kapalı] olarak ayarlayın.
• Yeni bir eve taşındıktan ya da yeni servisler almaya çalıştıktan sonra, [Dijital ayarlar] seçeneğini seçerek bir servis araması yapın.

Uydu servisi alınamıyor.

• Uydu kablosu bağlantısını kontrol edin.
• [Sinyal yok. LNB yüksek yüklenim tespit edildi...] mesajı görüntülendiğinde, ana elektrik kablosunu sökün. Ardından uydu kablosunun hasar görmemiş olduğundan ve uydu konektöründe uydu sinyalinin kısa devre yapmamış olduğundan emin olun.

Uzaktan kumanda çalışmıyor.

• Pilleri değiştirin.

Yayın için ebeveyn kilidi şifresi unutuldu.

PIN kodu olarak 9999 girin ve [PIN Kodunu değiştirin] seçeneğini seçin.

Televizyonun çevresi ısınıyor.

• Televizyon uzun süre kullanıldığında, televizyonun çevresi ısınır. Buraya elle dokunduğunuzda sıcaklığı hissedebilirsiniz.

Televizyon izlerken ekran kararıyor.

Görüntünün tamamı veya bir kısmı sabit kalıyorsa, görüntü tutulumunu önlemek için ekran parlaklığı kademeli olarak azaltılır. Bu televizyonun bir arızası değildir.

Görüntü tutulumu konusunda endişelisiniz.

Aynı görüntü tekrarlanarak veya uzun süre görüntülendiğinde görüntü tutulumu oluşabilir. Görüntü yapışmasını azaltmak için, televizyonunuzu normal olarak uzaktan kumanda veya televizyon üzerindeki güç tuşuna basarak kapatın.

Not

• Panel yenileme işlemini görüntü tutulumu ancak belirginse yapın. Kural olarak panel yenileme işlemini sadece yılda bir kez yapın. Panelin ömrünü kısaltabileceği için yılda birden fazla kez yapmaktan kaçının.
• Saatler, logolar ve parlak renkler (beyaz dahil) içeren görüntüler kolayca görüntü tutulumuna yol açabilir. Bu tip görüntüleri uzun süre görüntülemekten kaçının, aksi takdirde görüntü tutulumu oluşabilir.

Ekranda bir beyaz çizgi görüntülenir.

• Panel yenileme, televizyon uzun süre kullanıldıktan sonra görüntü tutulumunu azaltmak için otomatik olarak çalıştırılır. Panel yenileme televizyon kapatıldıktan sonra başlatılır ve yaklaşık bir saat sürer. Panel yenileme sırasında ekranda bir beyaz çizgi görüntülenebilir. Bu televizyonun bir arızası değildir.

[Panel yenilemesi bitmedi...] mesajı görüntülenir.

Panel yenileme televizyon uzun süre kullanıldıktan sonra görüntü tutulumunu azaltmak için otomatik olarak çalıştırılır. Panel yenileme sırasında televizyon açılırsa, AC güç kablosu prizden çıkarılırsa veya oda sıcaklığı 10°C ila 40°C aralığının dışına çıkarsa, işlem tamamlanmaz ve bu mesaj görüntülenir.

• Panel yenileme otomatik olarak başladıysa, televizyonu uzaktan kumandayla kapattığınızda yeniden başlar.
• Panel yenileme manuel başlatıldıysa yeniden seçmeniz gerekir.

Spesifikasyonlar

Sistem

Panel Sistemi

OLED (Organic Light Emitting Diode - Organik Işık Yayan Diyot) Panel

Televizyon Sistemi

Ülkenize/alan seçiminize/televizyon modelinize bağlı olarak

Analog: B/G, D/K

Ülkenize/alan seçiminize/televizyon modelinize bağlı olarak

Analog: UHF/VHF/Kablolu

(IEEE802.11ac ülkeye/bölgeye bağlı olarak bulunmayabilir.)

Bluetooth Sürümü 4.2

Frekans bandı/bantları

Kablosuz LAN (IEEE802.11ac/a/b/g/n)
Frekans araligi Çkış Güdu
2.400 - 2.483,5 MHz < 20,0	dBm
5.150 - 5.250 MHz < 23,0	dBm
5.250 - 5.350 MHz < 20,0	dBm
5.470 - 5.725 MHz < 20,0	dBm
5.725 - 5.850 MHz < 13,9	dBm

Bluetooth
Frekans araligi Çkış Güçü
2.400 - 2.483,5 MHz < 10,0	dBm

RMF-TX600E

Bluetooth

Frekans araliğlçıkış Güncü

2.400 - 2.483,5 MHz < 10,0 dBm

Yazılım sürümü

Bu radyo ekipmanının, AB Uyumluluk Beyanında belirtilen onaylanmış yazılım sürümü ile kullanılması amaçlanmıştır.

Yazılım sürümünü öğrenmek için uzaktan kumandada HELP tuşuna basın.

Uzaktan kumanda:

[Ayarlar] Menüsünden [Uzaktan kumanda] → [Yazılım sürümü]

seçeneğini seçin. Daha fazla bilgi için, Yardım Kılavuzuna başvurun.

Bu radyo ekipmanına yüklenen sürümün 2014/53/EU

Direktifinin temel gereksinimleri ile uyumlu olduğu

doğrulanmıştır.

Giriş Çıkış seçkileri

Anten/kablo

VHF/UHF için 75 ohm harici terminal

Uydu anteni*1

DiFi tipi konnektör, 75 ohm.

DiSeqC 1.0, LNB 13 V/18 V ve 22 kHz ton, Tek Kablo Dağıtım EN50494.

AV IN

Video/Sinyal girişi (mini jak)

HDMI IN 1/2/3/4 (4K çözünürlük) Destekler, HDCP 2.3 uyumlu

Video: 4096×2160p (50, 60 Hz)*2, 4096×2160p (24 Hz)*2, 3840×2160p (50, 60 Hz)*3, 3840×2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC formatları

Ses: eARC (Enhanced Audio Return Channel) modunda*5 Ayrıntılar için Yardım Kılavuzuna bakın.

eARC modu hariç

5.1 kanal doğrusal PCM: 32/44.1/48/88.2/96/176.4/192 kHz 16/20/24 bit, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (sadece HDMI IN 3)

eARC modunda*5

Ayrıntılar için Yardım Kılavuzuna bakın

ARC modunda

iki kanal doğrusal PCM: 48 kHz 16 bit, Dolby Digital, Dolby Digital Plus, DTS

Dijital optik jak (iki kanal doğrusal PCM: 48 kHz 16 bit, Dolby Digital, DTS)

USB cihaz portu. (S aynt özelliği için USB HDD cihazı)

1 ve 2 USB portu High Speed USB'yi (USB 2.0) destekler

3 USB portu Super Speed USB'yi (USB 3.1 Gen 1) destekler

CAM (Koşullu Erişim Modülü) yuvası

LAN

10BASE-T/100BASE-TX konektörü (Ağın çalışma ortamına bağlı olarak bağlantı hızı değişebilir. İletişim hızı ve iletişim kalitesi garanti edilmez.)

CENTER SPEAKER IN

Orta hoparlör giriş terminali

Diğer

Opsiyonel aksesuarlar

Duvar Askı Aparatı: SU-WL850

Duvar Askı Aparatı: SU-WL450

Çalışma sıcaklığı

0°C - 40°C

Çalışma nemi

%10 ila %80 bağıl nem (yoğuşmasız)

Güç, Ürün Fişi ve diğerleri

Güç gereksinimleri

220V-240V AC, 50Hz

Enerji Verimliliği Sınıfı

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Ekran boyutu (diyagonal olarak ölçülen) (Yaklaşık)

KD-77AG9: 194,7 cm / 77 inç

KD-65AG9: 163,9 cm / 65 inç

KD-55AG9:138,8 cm/55 inç

Güç tüketimi

[Standart] modunda

KD-77AG9:211W

KD-65AG9:169W

KD-55AG9:132W

[Canlı] modunda

KD-77AG9:674W

KD-65AG9:490W

KD-55AG9:394W

Yıllık enerji tüketimi*7

KD-77AG9: yılda 293 kWh

KD-65AG9: yılda 234 kWh

KD-55AG9: yılda 183 kWh

Bekleme modunda güç tüketimi*89

KD-77AG9:0,50 W (Yazılım/EPG güncelleme modunda 29 W) KD-65AG9:0,50 W (Yazılım/EPG güncelleme modunda 27 W)

KD-55AG9:0,50 W (Yazılım/EPG güncelleme modunda 27 W)

Görüntü çözünürlüğü

3.840 nokta (yatay) × 2.160 satır (dikey)

Nominal çıkış

USB1/2

5V 500mA maks.

USB3

5V 900mA maks.

Boyutlar (Yaklaşık) (g × y × d)

Masa Üstü Sehpası ile

KD-77AG9:172,1×100,1×30,2 cm

KD-65AG9:144,7×83,8×25,5 cm

Masa Üstü Sehpası olmadan

KD-77AG9:172,1×99,6×4,9 cm

Masa Üstü Sehpası ile

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

Masa Üstü Sehpası olmadan

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 DVB-T2 ya da DVB-S/S2 teknolojisi veya uydu anten terminali tüm televizyon setlerinde bulunmaz.

*2 Giriş 4096 × 2160p olduğunda ve [Geniş Mod] [Normal] olarak ayarlandığında, çözünürlük 3840 × 2160p olarak gösterilir. 4096 × 2160p olarak görüntülemek için [Geniş Mod]'u [Full 1] veya [Full 2] olarak ayarlayın.

*3 18 Gbps'i desteklemek için [HDMI sinyal formatı]'nı [Gelişmiş format] olarak ayarlayın.

*4 Ayrıntılar için Yardım Kılavuzu'na bakın.

*5 eARC modu, [eARC modu] öğesi [Otomatik] olarak ayarlandığında, [Hoparlör] öğesi [Ses sistemi] olarak ayarlandığında ve eARC uyumlu ses sistemi bağlandığında aktif olur.

*6 Sadece belirli bölgelerde/ülkelerde/televizyon modellerinde.

*7 Televizyonun 365 gün boyunca günde 4 saat çalıştırıldığındaki güç tüketimi baz alındığında kWh cinsinden yıl başına enerji tüketimidir. Gerçek enerji tüketimi televizyonun nasıl kullanıldığına bağlı olarak değişecektir.

*8 Belirtilen bekleme durumundaki güce, sadece televizyon gerekli dahili işlemleri tamamladıktan sonra ulaşılır.

*9 Televizyon ağa bağlandığında bekleme modundaki güç tüketimi artar.

Not

Smart kart veya kapak (kullanılabilirlik televizyonun modeline bağlıdır) TV CAM (Koşullu Erişim Modülü) yuvasından, CAM'e takılan bir akıllı kartı yerleştirmek haricinde herhangi bir amaçla çıkartmayın.

• Opsiyonel aksesuarlar ülkeye/bölgeye/televizyon modeline/stok durumuna göre bulunur.
• Tasarım ve özelliklerde bilgi vermeksizin değişiklik yapılabilir.

Dijital TV fonksiyonu hakkında

• Dijital TV (DVB karasal, uydu ve kablo), interaktif hizmetler ve ağ işlevleri tüm ülkelerde veya bölgelerde kullanılamayabilir. Bazı işlevler etkinleştirilemeyebilir veya bazı sağlayıcılar ve ağ ortamlarında düzgün çalışmayabilir. Bazı TV hizmeti sağlayıcıları, hizmetler için bir ücret talep edebilir.
• Bu TV, MPEG-2, H.264 / MPEG-4 AVC ve H.265 / HEVC kodlayıcı-kod çözücülerini kullanarak dijital yayını desteklemektedir; ancak, zaman içinde değişebilecek olan tüm operatör / servis sinyalleriyle uyumluluk garanti edilemez.

Ticari markaya ilişkin bilgi

• HDMI ve HDMI High-Definition Multimedia Interface terimleri ve HDMI Logosu, HDMI Licensing Administrator, Inc. şirketinin ABD'deki ve diğer ülkelerdeki ticari markası ya da tescilli markasıdır.
• Dolby, Dolby Vision, Dolby Audio ve çift D sembolü, Dolby Laboratories'in ticari markalarıdır. Dolby Laboratories lisansı altında üretilmiştir. Gizli yayınlanmayan çalışmalar. Telif hakkı © 1992-2015 Dolby Laboratories. Tüm hakları saklıdır. "BRAVIA", BRAVIA Sync, Sony Corporation'ın ticari markaları ve tescilli ticari markalarıdır.
• Gracenote, Gracenote logosu ve logo türü, "Powered by Gracenote" logosu, Gracenote Inc.'nin Amerika Birleşik Devletleri ve/veya diğer ülkelerde tescilli ticari markaları veya ticari markalarıdır.
• Vewd® Core. Copyright 1995-2019 Vewd Software AS. All rights reserved.
• Google, Google Play, Chromecast, YouTube, Android TV ve diğer ilgili işaretler ve logolar Google LLC kuruluşunun ticari markalarıdır.
• Wi-Fi®, Wi-Fi Alliance® ve Wi-Fi Direct®, Wi-Fi Alliance'ın tescilli ticari markalarıdır. Wi-Fi CERTIFIED™ Logosu, Wi-Fi Alliance'ın sertifikasyon işaretidir.
• DTS patentleri için, http://patents.dts.com adresini ziyaret edin. DTS, Inc. lisansı altında üretilmiştir. DTS, Sembol, & DTS ve Sembol birlikte tescilli ticari markalardır ve DTS Digital Surround DTS, Inc.'in ticari markasıdır. © DTS, Inc. Tüm hakları saklıdır.
• Bluetooth® kelime markası ve logoları Bluetooth SIG, Inc. şirketinin tescilli ticari markalarıdır ve bu tip markalar Sony Corporation tarafından lisansla kullanılmaktadır. Diğer ticari markalar ve ticari adlar ilgili sahiplerine aittir.
• Netflix, Netflix, Inc.'nin tescilli ticari markasıdır. DiSEqCTM, EUTELSAT'ın bir ticari markasıdır. Bu televizyon DiSEqC 1.0'ı destekler. Bu televizyon motorlu antenleri kumanda etmek için tasarlanmamıştır. TUXERA, A.B.D. ve diğer ülkelerde Tuxera Inc.'in tescilli ticari markasıdır.
• USB-IF SuperSpeed USB Trident logosu, USB Implementers Forum, Inc. şirketinin bir tescilli ticari markasıdır.
• Diğer bütün ticari markalar ilgili sahiplerinin mülkiyetindedir.

Gracenote

NIELSEN COMPANY

Vewd

DTS

Digital Surround

Bluetooth

DiSEqC 1.0

TUXERA

http://rd1.sony.net/help/tv/gaep2/h_aep/

Yardım Rehberi/Guide d'aide/Guia de ayuda/ Helpgids/Hilfe/Gua de ajuda/Guida/ Hjalpguide/Hjelpevejledning/Kayttoopas/ Hjelpeveiledning/Przewodnik pomocniczy/ Uzivatelska prirucka/Prirucka/Sugoutmutato/ Ghid de asistena/Ipomouho pbkooboctbo/Onyoc BohEa/Cyardim Kilavuzu
