MANUAL DE UTILIZADOR KD65AG9 SONY
7 (Entrada RF), (Entrada de satélite)
Conector tipo F fêmea, 75 ohmios.
KD-77AG9: 293 kWh por ano
KD-65AG9: 234 kWh por ano
Consulte o Guia de Configuração para obter informações sobre como montar o Suporte de mesa do televisor.
Índice
AVISO IMPORTANTE 2
Informações de segurança 3
Proteção do ecrã do televisor (Televisor OLED) 4
Telecomando e Televisor 5
Diagrama de Ligações 7
Instalar o televisor na parede 10
Utilizar o Suporte de parede opcional (SU-WL850 ou SU-WL450) 10
Ligação de Internet e Privacidade de dados
Este produto liga-se à Internet durante a configuração inicial assim que a rede é ligada, de forma a confirmar a ligação à Internet e, posteriormente, para configurar o ecrã inicial. O seu endereço IP é utilizado nestas e em todas as outras ligações à Internet. Se não quiser que o seu endereço IP seja utilizado, não configure a função de Internet sem fios e não ligue um cabo de Internet. Consulte as informações de privacidade apresentadas nos ecrãs de configuração para mais informações acerca das ligações à Internet.
Introdução
Obrigado por escolher este produto Sony. Antes de utilizar o televisor, leia este manual com atenção e guarde-o para futuras consultas.
Nota
- Antes de utilizar o televisor, leia as "Informações de segurança" (página 3).
- Leia as Informações de Segurança para obter informações de segurança adicionais.
- As imagens e ilustrações apresentadas no Guia de configuração e neste manual destinam-se a ser apenas como referência e podem ser diferentes do produto real.
Ajuda
Encontre mais resoluções de problemas e outras informações úteis diretamente no seu televisor. Carregue em HELP no telecomando para aparecer uma lista de tópicos, ou para procurar por palavras.
Guia de Ajuda (Manual)
Ajuda a partir do seu PC ou smartphone (informações indicadas na contracapa). Também pode verificar o Guia de Ajuda a partir do seu PC ou smartphone (informações indicadas na contracapa deste manual).
Localização da etiqueta de identificação
As etiquetas com o N.° de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do televisor ou na embalagem. Podem ser removidas retirando a tampa do suporte CD1
AVISO IMPORTANTE
Aviso para Equipamento de Rádio
A Sony Visual Products Inc. declara que os tipos de equipamento de rádio KD-77AG9, KD-65AG9, KD-55AG9 estão em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.compliance.sony.de/
Nota para os clientes: assegure-se de que as informações acima se aplicam ao equipamento comercializado em países que aplicam as diretivas da UE.
No que diz respeito a este equipamento de rádio, as seguintes restrições relativas à colocação em serviço ou aos requisitos de autorização de utilização aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo: a banda 5.150-5.350 MHz está restrita apenas a operações no interior.
Instalação/Programação
Instale e utilize o televisor conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou ferimentos.
Instalação
- O televisor deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.
- Coloque o televisor numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.
- Instale o televisor num local onde não possa ser puxado, empurrado ou derrubado.
- Instale o televisor de forma a que o suporte de mesa do televisor não fique de fora do suporte do televisor (não fornecido). Se o suporte de mesa ficar de fora do suporte do televisor, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no televisor.
- Por motivos de segurança, não se esqueça de fixar as tampas centrais na parte traseira do televisor quando tiver o televisor instalado sobre uma mesa.
- Só técnicos de assistência qualificados devem realizar as instalações de suporte de parede.
- Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, incluindo:
- Suporte de parede SU-WL850 Suporte de parede SU-WL450
- Certifique-se de que utiliza os parafusos fornecidos com o suporte de parede quando instalar o suporte de parede no televisor. Os parafusos fornecidos têm a dimensão indicada pela ilustração quando medidos a partir da superfície de fixação do suporte de parede.
O diâmetro e o comprimento dos parafusos são diferentes
dependendo do modelo de suporte para montagem na parede.
A utilização de parafusos não fornecidos pode
provocar avarias internas no televisor ou fazer com que caia, etc.
9 mm - 13 mm
Transporte
- Antes de transportar o televisor, desligue todos os cabos.
- São necessárias duas ou mais pessoas para transportar um televisor de tamanho grande.
- Ao transportar manualmente o televisor, segure-o conforme aparece abaixo. Não exerça pressão sobre o painel e a estrutura em volta do ecrã.
- Ao manusear ou instalar o televisor, não deite o televisor.
- Não exponha o televisor a choques ou vibrações excessivas durante o transporte.
- Se tiver que transportar o televisor ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.
Prevenir quedas
Ventilação
- Nunca tape os orifícios de ventilação nem introduza nenhum objeto na caixa.

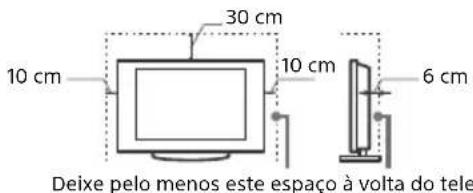

- Deixe espaço à volta do televisor como mostrado abaixo.
- Recomendamos fortemente que utilize o suporte para montagem na parede da Sony para permitir uma circulação de ar adequada.
Instalação na parede
Deixe pelo menos este espaço à volta do televisor.
- Para assegurar uma ventilação adequada e evitar a acumulação de sujidade ou poeira:
- Não instale o televisor em posição horizontal, às avessas, para trás ou de lado.
- Não coloque o televisor numa estante, num tapete, numa cama ou num armário.
- Não tape o televisor com panos, por exemplo, cortinas, nem com outros objetos, como jornais, etc.

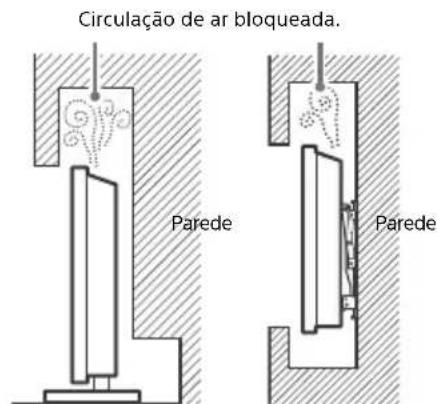

- Não instale o televisor como mostrado abaixo.
Não obstrua a área de circulação de ar.
Proteção do ecrã do televisor (Televisor OLED)
Precauções para proteger o ecrã de danos
Retenção de imagem
Os Televisores OLED são suscetíveis à retenção de imagem (burn-in) devido às características dos materiais utilizados. A retenção de imagem poderá ocorrer se forem apresentadas imagens no mesmo local do ecrã repetidamente ou durante longos períodos de tempo. Isto não é uma avaria do televisor. Evite apresentar imagens que possam causar retenção de imagem.
Seguem-se exemplos de imagens que poderão causar retenção de imagem:
- Conteúdo com barras pretas tanto na parte superior como inferior e/ou no lado esquerdo e direito do ecrã. (por exemplo, panorâmico, ecrã 4:3, definição standard)
- Imagens estáticas como fotografias.
- Videojogos que possam ter conteúdo estático em alguma parte do ecrã.
- Menu no ecrã, guia de programação, logótipos de canal, etc.
- Conteúdo estático de aplicações.
- Vistos no ecrã, como os que são realizados nas notícias em manchetes.
Para reduzir o risco de retenção de imagem:
- A Sony recomenda que desligue o Televisor normalmente premindo o botão de desligar no Telecomando ou no Televisor.
- Preencha o ecrã alterando [Modo expandido] para eliminar as barras pretas. Selecione [Modo expandido] em vez de [Normal].
- Desligue o OSD (On Screen Display) pressionando o botão 7 e desligue os menus do equipamento ligado. Para mais informações, consulte os manuais de instruções do equipamento ligado.
- Evite aparecer imagens estáticas de cores brilhantes (incluindo branco), relógios ou logótipos em qualquer parte do ecrã.
- Ajuste as definições de imagem com base nas condições ambiente. A Imagem Standard é recomendada para utilização em casa e durante a visualização de conteúdo que apareça muitas vezes logótipos das estações, etc.
O televisor tem as seguintes funcionalidades para ajudar a reduzir/prevenir a retenção de imagem.
Atualização do painel
A atualização do painel irá ser executada automaticamente para fazer a uniformidade do ecrã do televisor após este ser utilizado durante longos períodos de tempo. A atualização do painel pode também ser executada manualmente e apenas deverá ser realizada se a retenção de imagem for muito visível ou se vir a seguinte mensagem: [A atualização do painel não foi incluída...]
Atenção:
- A referência, execute a atualização do painel apenas uma vez por ano, não a execute mais do que uma vez por ano, pois poderá afetar o tempo de vida útil do painel.
- A atualização do painel demora cerca de uma hora para completar.
- Poderá aparecer uma LINHA branca no ecrã durante a atualização do painel, isto não é uma avaria do televisor. A atualização do painel apenas funcionará quando a temperatura ambiente estiver entre os 10°C e os 40°C .
Ajuste de pixel
Move automaticamente a imagem no ecrã para prevenir retenção de imagem.
Outras medidas
O brilho do ecrã é reduzido automaticamente quando aparecem imagens paradas, relógios, cores brilhantes ou logótipos, etc.
Telecomando e Televisor
A forma, localização, disponibilidade e função dos botões do telecomando pode variar, dependendo da região/país/modelo de televisor.
1 (Microfone): Utilize a função pesquisa por voz. (p. ex., procure vários conteúdos por voz.)*1
/ / / / (Navegação D-Pad): Menu de navegação e seleção no ecrã.
TV: Muda para um canal de televisão ou entra no menu TV.
2 (Televisor em modo de espera (standby)) Botões numéricos
i+/(Revelação de Informação/ Teletexto): Apresentar informações.
(Teletexto): Apresentar informações de teletexto.
3 Google Play NETFLIX (Apenas em determinadas regiões/países/modelos de televisor) Botões coloridos
4 GUIDE Apresenta o guia de programas digital, ou EPG da caixa de televisão por cabo/satélite*2.
REC LIST: Apresenta a lista Rec do USB HDD ou DVR*2.
(Seleção de entrada): Apresenta e seleciona a fonte de entrada, etc.
(Definições Rápidas): Apresenta as Definições Rápidas.
BACK/ HOME
5 +/-(Volume)
(Saltar)
(Sem som)
Sugestão
- É possível ativar ou desativar o serviço do atalho de acessibilidade premindo ininterruptamente.
CH+/-/E/
No modo de Televisão: Selecionar o canal. No modo de Teletexto: Selecionar a página seguinte (E) ou anterior (E).
6 AUDIO: Seleciono o som da fonte multilingue ou som duplo (dependendo da fonte do programa).
(Configurarellegandas)
HELP: Apresentar menu de Ajuda.
←/→/→/11
REC: Grave o programa em visualização atualmente no USB HDD ou DVR*2.
EXIT
7 (Alimentação) 8 Sensor do telecomando / Sensor de luz / Iluminação LED 9 Microfone incorporado / LED: Para ativar o microfone incorporado, prima o botão MIC no telecomando e cumpra as instruções aparecidas no ecrã. Para mais informações, consulte o Guia de ajuda.
1 A pesquisa por voz requer uma ligação à Internet. 2 [Configuração da caixa de cabo/satélite] é necessária a configuração (apenas em determinadas regiões/países/modelos de televisor). Para mais informações, consulte o Guia de ajuda. *3 Apenas em determinadas regiões/países/idiomas. O consumo de energia em modo de espera aumenta quando a pesquisa por voz com o microfone incorporado está ativada.
Diagrama de Ligações
Para mais informações sobre ligações, consulte o Guia de ajuda carregando em HELP no telecomando.
1 CENTER SPEAKER IN
- Para utilizar os altifalantes do seu televisor como altifalante central, ligue a saída do seu recetor de AV à CENTER SPEAKER IN do seu televisor.
- Antes de ligar os cabos, desligue o cabo de alimentação do televisor e do recetor de AV.
- Certifique-se de que [Altifalante] está definido para [Sistema de áudio].
Para evitar um silvo quando não ligar a entrada CENTER SPEAKER IN a um recetor de AV, desative o [Modo de altifalante central da TV]. Consulte os detalhes no Guia de ajuda.
2 CAM (Módulo de Acesso Condicional)
- Permite o acesso a serviços de televisão pagos. Para mais informações, consulte o manual de instruções fornecido com o CAM.
- Não introduza o smart card diretamente na ranhura CAM do televisor. Tem de ser introduzido no Módulo de Acesso Condicional fornecido pelo seu agente autorizado.
- O CAM não é suportado em todos os países/regiões. Verifique com o seu agente autorizado.
- Pode aparecer uma mensagem do CAM quando muda para um programa digital depois de utilizar vídeo Internet.
3 AV IN
- Para uma ligação composta, utilize um cabo de extensão analógica (não fornecido).
4 (Auscultadores)
- Compatível apenas com cabo Mini-tomada estéreo de 3 pólos.
- Não pode obter som dos auscultadores e dos altifalantes da TV simultaneamente.
5 USB1/2, USB3 (HDD REC) * 2
- Ligar um dispositivo USB grande pode interferir com outros dispositivos ligados ao mesmo.
- Ao ligar um dispositivo USB grande, ligue-o à tomada USB 1.
- Ligue um dispositivo USB HDD à porta USB 3 (azul).
HDMI IN 1/2/3/4
- A interface HDMI consegue transferir o vídeo e o áudio digital em apenas um cabo.
- Para imagens de alta qualidade 4K 50p/60p, ligue um cabo HDMI de Alta Velocidade Premium e defina o [Formato de sinal HDMI] para [Formato avançado]. Faça isto individualmente para cada terminal HDMI IN ligado. Para detalhes sobre os formatos suportados, consulte as "Características técnicas" neste manual (página 13-14).
- HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Ligue o seu sistema de áudio a HDMI IN 3 para encaminhar o áudio do televisor para o seu sistema de áudio. Um sistema de áudio que suporta HDMI eARC/ARC pode enviar vídeo para o televisor e receber áudio do televisor através do mesmo cabo HDMI. Se o seu sistema de áudio não suporta HDMI eARC/ARC, uma ligação adicional com DIGITAL AUDIO OUT (OPTICAL) é necessária.
- Use o cabo HDMI com Ethernet para ligar o sistema de áudio ao eARC.
7 (Entrada RF), (Entrada satélite)
- Ligações para antena terrestre/cabo e satélite. Passos da ligação: SUB. → MAIN → Antena
- Para tomada SUB., ligue apenas quando estiver a usar o modo de sintonização duplo para o Cabo de Distribuição Único EN50494.
1 Para um dispositivo externo que tenha apenas SCART AV OUT, utilize um adaptador SCART-RCA e um Cabo de Extensão Analógico. 2 Apenas em determinadas regiões/países/modelos de televisor.
Nota
- Não é possível fixar a tampa lateral se existirem cabos ligados no terminal lateral.
- Guarde a tampa lateral num local seguro para utilização futura.
Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes Sony ou contratados licenciados. Não tente instalá-lo por si próprio.
Para os agentes e contratados da Sony:
Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto.
Este manual de instruções do televisor mostra apenas os passos de preparação do televisor, antes de o instalar na parede.
Para obter instruções sobre a instalação do Suporte de Parede, veja a Informação de Instalação (Suporte de Parede) na página do produto para o modelo do seu televisor.
www.sony.eu/support/
Preparação para a instalação na parede
Utilize o Suporte de parede SU-WL850 (não fornecido) ou SU-WL450 (não fornecido) para instalar o televisor na parede.
Certifique-se de que fixa o Suporte de mesa antes de instalar o Televisor na parede, consultando o Guia de configuração.
- Prepare o televisor para o Suporte de parede antes de ligar os cabos.
- Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. A instalação do televisor requer experiência suficiente, especialmente para determinar se a parede possui a resistência necessária para suportar o peso do televisor.
- Certifique-se de que a instalação deste produto na parede é efetuada por agentes Sony ou por contratados autorizados e preste atenção às medidas de segurança durante a instalação. A Sony não se responsabiliza por danos ou ferimentos causados pela utilização indevida ou instalação incorreta.
- Os parafusos para o suporte de parede não são fornecidos.
- Não se esqueça de guardar os parafusos que não utilizar e o suporte de mesa num local seguro até precisar de fixar o suporte de mesa. Mantenha os parafusos afastados de crianças pequenas.
1 Retire a tampa do suporte e as tampas dos terminais.
2 Retire os parafusos da parte de trás do televisor.
Resolução de problemas
Resolução de problemas geral de questões como: ecrã preto, sem som, imagem bloqueada, o televisor não responde ou se perdeu a rede, realize os passos seguintes.
1 Reinicie o seu televisor carregando no botão de alimentação no telecomando até que surja uma mensagem. O televisor vai reiniciar. Tente desligar o cabo de alimentação se o televisor não recuperar. Prima então o botão de alimentação no televisor e aguarde dois minutos e ligue o cabo de alimentação. 2 Consulte o menu Ajuda carregando em HELP no telecomando. 3 Ligue o televisor à Internet e realize uma atualização de software. A Sony recomenda-lhe que mantenha o software do seu televisor atualizado. As atualizações de software proporcionam novas funcionalidades e melhoram o desempenho. 4 Visite o Web site de apoio da Sony (informações indicadas na capa deste manual).
Quando liga o televisor, o televisor pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no televisor.
Demora algum tempo para inicializar o sistema. Aguarde cerca de um minuto e, em seguida, volte a operar.
Problemas e soluções
Quando o LED de iluminação estiver a piscar a vermelho.
- Anote o número de vezes que pisca (o tempo de intervalo é de três segundos). Reinicie o televisor desligando o cabo de alimentação até o LED de iluminação parar de piscar a vermelho e, em seguida, ligue o televisor. Se o problema persistir, desligue o cabo de alimentação e contacte o seu agente ou centro de assistência Sony e indique o número de vezes que o LED de iluminação pisca.
Não se recebe o serviço terrestre/cabo.
- Verifique a ligação da antena/cabo e definições do amplificador.
- Selecione o serviço terrestre/por cabo premindo TV no telecomando e, em seguida, selecione [Digital] se o serviço de transmissão não for aparecido.
- O sinal terrestre pode ser suprimido se existir um sinal forte disponibilizado nas proximidades. Defina [LNA (Canal ---)] para [Desativar] nas definições da sintonia digital.
- Depois de se mudar para uma casa nova ou tentar receber novos serviços, tente uma pesquisa de serviços selecionando [Sintonia Digital].
Não se recebe o serviço satélite.
- Verifique a ligação do cabo de satélite.
- Quando é aparecida a mensagem [Nenhum sinal. Overload do LNB...], desligue o cabo de alimentação. Em seguida, certifique-se de que o cabo de satélite não está danificado e que a linha do sinal de satélite não está em curto-circuito no conector de satélite.
O telecomando não funciona.
Esqueceu a palavra-passe do bloqueio parental de transmissão.
- Introduza 9999 para o Código PIN e selecione [Altere o padrão PIN].
A área na proximidade do televisor aquece.
- Quando o televisor é utilizado durante um período de tempo prolongado, a área na proximidade do televisor aquece. Poderá sentir a superfície quente ao tocar com a mão.
O ecrã fica mais escuro quando vê televisão.
- Se a imagem completa ou parte da imagem se mantiver parada, o brilho do ecrã será gradualmente reduzido para prevenir retenção de imagem. Isto não é uma avaria do televisor.
Tem preocupações sobre a retenção de imagem.
Se a mesma imagem for exibida repetidamente ou durante um longo período de tempo, poderá ocorrer retenção de imagem. Para reduzir a retenção de imagem, recomendamos que desligue o Televisor normalmente pressionando o botão de desligar no controle remoto ou no Televisor.
Nota
- Execute a atualização do painel manualmente apenas quando a retenção de imagem for particularmente visível. Como referência, execute-a apenas uma vez por ano. Evite executá-la mais do que uma vez por ano, uma vez que poderá afetar o tempo de vida útil do painel.
- Imagens que incluem relógios, logótipos e cores brilhantes (incluindo branco) causam facilmente retenção de imagem. Evite exibir esses tipos de imagens durante longos períodos de tempo, caso contrário poderá ocorrer retenção de imagem.
É exibida uma LINHA BRANCA no ecrã.
- A atualização do painel é executada automaticamente após o televisor ter sido utilizado durante longos períodos de tempo para reduzir a retenção de imagem. A atualização do painel inicia após o televisor ser desligado e demora cerca de uma hora para completar. Poderá ser apresentada uma LINHA BRANCA no ecrã durante a atualização do painel. Isto não é uma avaria do televisor.
É exibida a mensagem [A atualização do painel não foi concluída...].
A atualização do painel é executada automaticamente após o televisor ter sido utilizado durante longos períodos de tempo para reduzir a retenção de imagem. Se o televisor for ligado, o cabo de alimentação CA for desligado ou a temperatura ambiente sair do intervalo de 10°C a 40°C durante a atualização do painel, o processo não será completado e será exibida esta mensagem.
- Se a atualização do painel tiver iniciado automaticamente, esta será reiniciada quando desligar o televisor com o controle remoto.
- Se a atualização do painel tiver iniciado manualmente, é necessário selecioná-la novamente.
Características técnicas
Sistema
Sistema do ecrã: Painel OLED (Organic Light Emitting Diode)
Sistema de televisão: Dependendo do país/área/modelos de televisor Analógico: B/G, D/K, I Digital: DVB-T/DVB-C DVB-T2 Satélite1: DVB-S/DVB-S2
Sistema de Cor: PAL/SECAM/NTSC3.58 (Apenas vídeo)/NTSC4.43 (Apenas vídeo) Cobertura de canais: Dependendo do país/área/modelos de televisor Analógico: UHF/VHF/Cabo Digital: UHF/VHF/Cabo Satélite*: Frequência IF 950-2.150 MHz
Saída de som 20 W+20 W+10 W+10 W
Tecnologia sem fios Protocolo IEEE802.11ac/a/b/g/n (IEEE802.11ac pode não estar disponível dependendo da sua região/país.) Bluetooth Versão 4.2
Banda de frequência(s)
| LAN sem fios (IEEE802.11ac/a/b/g/n) |
| Gama de Frequência Potência | cia de Saía |
| 2.400 - 2.483,5 MHz < 20,0 | dBm |
| 5.150 - 5.250 MHz < 23,0 | dBm |
| 5.250 - 5.350 MHz < 20,0 | dBm |
| 5.470 - 5.725 MHz < 20,0 | Bm |
| 5.725 - 5.850 MHz < 13,9 | dBm |
| Bluetooth |
| Gama de Frequência Potência | cía de Saía |
| 2.400 - 2.483,5 MHz < 10,0 | dBm |
RMF-TX600E
| Bluetooth |
| Gama de Frequência Potência | cia de Saúda |
| 2.400 - 2.483,5 MHz < 10,0 | dBm |
Versão do software Este equipamento de rádio destina-se a ser utilizado com a(s) versão(ões) de software aprovada(s) que está(ão) indicada(s) na Declaração de Conformidade da UE. Carregue em HELP no telecomando para saber qual a versão do software. Telecomando: _ _____. Selecione [Telecomando] → [Versão do Software] em [Definições]. Para mais informações, consulte o Guia de ajuda. O software carregado neste equipamento de rádio está verificado e de acordo com os requisitos essenciais da Diretiva 2014/53/UE.
Tomadas de Entrada/Saída
Antena (aérea)/cabo Terminal externo de 75 ohm para VHF/UHF
Antena do satélite*1 Conector de tipo F fêmea, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & tom 22 kHz, Distribuição por um Cabo EN50494.
→ / → AVIN Entrada de vídeo/áudio (Mini-tomada)
HDMI IN 1/2/3/4 (suporta resolução 4K, HDCP 2.3- compatível)
Vídeo:
4096 × 2160p (50, 60 Hz) 2 3 , 4096 × 2160p (24 Hz) 2 , 3840 × 2160p (50, 60 Hz) 3 , 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Formatos PC *4
Áudio
No modo eARC (Enhanced Audio Return Channel)*5 Consulte o Guia de Ajuda para mais detalhes.
Exceto no modo eARC
PCM linear do canal 5.1: 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bits, Dolby Digital, Dolby Digital Plus, DTS
Consulte o Guia de Ajuda para mais detalhes.
No modo ARC
PCM linear de dois canais: 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS
Porta do dispositivo USB. (Suporta dispositivo USB HDD para a funcionalidade REC)
As portas USB 1 e 2 suportam High Speed USB (USB 2.0)
A porta USB 3 suporta Super Speed USB (USB 3.1 Gen 1)
Ranhura CAM (Módulo de Acesso Condicional)
LAN
Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação não são garantidas.)
CENTER SPEAKER IN
Terminal de entrada da coluna central
Outros
Acessórios opcionais
Suporte de parede: SU-WL850
Suporte de parede: SU-WL450
Temperatura de operação
0°C - 40°C
Humidade operacional
10% - 80% HR (não condensada)
Alimentação, Ficha de Produtos e outros
Requisitos de alimentação
220V-240VCA, 50Hz
Classe de eficiência energética
KD-77AG9: A
KD-65AG9: B
KD-55AG9: B
Dimensões do ecrã (medido diagonalmente) (Aprox.)
KD-77AG9: 194,7 cm / 77 polegadas
KD-65AG9:163,9 cm / 65 polegadas
KD-55AG9:138,8 cm / 55 polegadas
Consumo de energia
No modo [Standard]
KD-77AG9:211W
KD-65AG9:169W
KD-55AG9:132W
No modo [Vivido]
KD-77AG9:674W
KD-65AG9:490W
KD-55AG9:394W
KD-65AG9: 234 kWh por ano
KD-55AG9:183kWh por ano
Consumo de energia no modo de espera*8*9
KD-77AG9: 0,50 W (29 W no modo de atualização do EPG/ software)
KD-65AG9: 0,50 W (27 W no modo de atualização do EPG/ software)
KD-55AG9: 0,50 W (27 W no modo de atualização do EPG/ software)
Resolução do ecrã
3.840 pontos (horizontal) × 2.160 linhas (vertical)
Potência nominal
USB1/2
5V 500mA MAX
USB3
5V 900mA MAX
Dimensões (Aprox.) (larg. × alt. × prof.)
com suporte de fixação para mesas
KD-77AG9: 172,1 × 100,1 × 30,2 cm
KD-65AG9: 144,7 × 83,8 × 25,5 cm
com suporte de fixação para mesas
KD-77AG9: 39,7 kg
KD-65AG9: 24,8 kg
KD-55AG9: 22,3 kg
sem suporte de fixação para mesas
KD-77AG9: 35,3 kg
KD-65AG9: 21,2 kg
KD-55AG9: 18,7 kg
*1 Nem todos os televisores têm tecnologia DVB-T2 ou DVB-S/S2 ou terminal de antena satélite.
*2 Quando é introduzido 4096 × 2160p e [Modo expandido] é configurado para [Normal], a resolução é muito boa em 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2].
*3 Para fornecer 18 Gbps, configure [Formato de sinal HDMI] para [Formato avançado].
*4 Consulte o Guia de Ajuda para mais detalhes.
*5 O modo eARC está ativo quando [Modo eARC] está definido para [Auto], [Altifalante] está definido para [Sistema de áudio] e o Sistema de áudio compatível com eARC está ligado.
*6 Apenas em determinadas regiões/países/modelos de televisor.
*7 Consumo de energia em kWh por ano, com base no consumo de energia verificado com o televisor a funcionar 4 horas por dia durante 365 dias.
O consumo de energia real irá depender da forma como o televisor é utilizado.
*8 A energia em modo de espera (standby) especificada será atingida depois de o televisor concluir os processos internos necessários.
*9 O consumo de energia em modo de espera (standby) irá aumentar quando o televisor estiver ligado à rede.
Nota
- Não retire o cartão fictício ou cobertura (a disponibilidade depende do modelo do televisor) da ranhura TV CAM do televisor (Módulo de Acesso Condicional), exceto para inserir um cartão colocado no CAM.
- A disponibilidade de acessórios opcionais depende dos países/região/modelo de televisor/stock.
- O design e as características estão sujeitos a alteração sem aviso prévio.
Aviso para a função de televisão digital
- A Televisão Digital (DVB terrestre, satélite e cabo), serviços interativos e funções de rede, poderão não estar disponíveis em todos os países e regiões. Algumas funções podem não ser permitidas ou poderão não funcionar corretamente com outros fornecedores e ambientes de rede. Alguns fornecedores de serviços de Televisão podem cobrar uma taxa pelos seus serviços.
- Este televisor suporta transmissão digital utilizando codecs MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, mas a compatibilidade com todos os sinais do operador/serviço, que pode mudar com o tempo, não pode ser garantida.
- Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são MARCAS ou MARCAS registadas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.
- Dolby, Dolby Vision, Dolby Audio e o símbolo duplo D são marcas da Dolby Laboratories. Fabricado sob licença da Dolby Laboratories. Trabalhos confidenciais não publicados. Copyright © 1992-2015 Dolby Laboratories. Todos os direitos reservados. "BRAVIA", B BRAVIA Sync são MARCAS comerciais ou registadas da Sony Corporation.
- Gracenote, o logótipo Gracenote, o logo "Powered by Gracenote" são MARCAS comerciais registadas ou MARCAS comerciais da Gracenote, Inc. nos Estados Unidos e/ou noutros países.
- Vewd® Core. Copyright 1995-2019 Vewd Software AS. Todos os direitos reservados.
- Google, Google Play, Chromecast, YouTube, Android TV e marcas relacionadas e logos são marcas comerciais da Google LLC.
- Wi-Fi, Wi-Fi Alliance e Wi-Fi Direct são marcas comerciais registadas da Wi-Fi Alliance.
- O logo Wi-Fi CERTIFIED™ é uma marca de certificação da Wi-Fi Alliance.
- Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, o símbolo, & DTS e o símbolo em conjunto são marcas comerciais registadas e Digital Surround é uma marca comercial da DTS, Inc. © DTS, Inc. Todos os direitos reservados.
- O símbolo da palavra e os logotipos Bluetooth® são marcas comerciais registadas da Bluetooth SIG, Inc. e qualquer utilização desses símbolos por parte da Sony Corporation está sob licença. Outras marcas comerciais e nomes comerciais são propriedade dos respetivos proprietários.
- Netflix é uma marca registada da Netflix, Inc.
- DiSEqC™ é uma marca comercial da EUTELSAT. Este televisor suporta DiSEqC 1.0. Este televisor não se destina ao controlo de antenas motorizadas. TUXERA é uma marca comercial registada da Tuxera Inc. nos EUA e outros países.
- O logótipo USB-IF SuperSpeed USB Trident é uma marca comercial registada da USB Implementers Forum, Inc.
- Todas as outras marcas registadas são propriedade dos seus respetivos proprietários.
(Teletext): Informação de teletexto apresentada.
KD-55AG9: 183 kWh/ano
KD-77AG9: 0,50 W (29 W em modo de ativação de software/EPG)
KD-65AG9: 0,50 W (27 W em modo de ativação de software/EPG)
KD-55AG9: 0,50 W (27 W em modo de ativação de software/EPG)
Resolução do ecrã
3840 pontos (horizontal) × 2160 linhas (vertical)
Dados nominais de entrada
USB 1/2
5V-500mA (máx.)
USB3
5V-900mA (máx.)
