KÄYTTÖOHJE KD65AG9 SONY
Katso ohjeet pöytäjalustan kiinnittämiseen Asetusoppaasta.
Sisällysluettelo
TÄRKEÄ HUOMAUTUS. 2
Turvallisuusohjeet. 3
TV-näytön suojaaminen (OLED-TV). 4
Kaukosäädin ja TV. 5
Liitäntäkaavio 6
Television asennus seinälle. 9
Lisävarusteena saatavan
Seinäasennuskiinnittimen käyttäminen (SU-WL850 tai SU-WL450) .9
Vianmääritys. 11
Ongelmat ja ratkaisut. 11
Tekniset tiedot 12
Internet-yhteys ja tietosuoja
Tämä tuote yhdistyy Internetiin. Internet-yhteyden varmistamiseksi alkuasennuksen aikana heti, kun verkko on kytketty, ja myöhemmin Kotivalikon määrittämiseksi. IP-osoitettasi käytetään tässä ja kaikissa muissa Internet-yhteyksissä. Jos et halua IP-osoitettasi käytettävän ollenkaan, älä aseta langatonta Internet-toimintaa, äläkä yhdistä Internetjohtoa. Katso yksityisyydensuojan tiedot, jotka on esitetty asetusikkunoissa, saadaksesi lisätietoja Internet-yhteyksistä.
Johdanto
Kiitos, että valitsit tämän Sonyn tuotteen. Lue nämä käyttöohjeet huolellisesti, ennen kuin alat käyttää televisiota. Säilytä käyttöohjeet tulevaa tarvetta varten.
Huomautus
Lue ennen TV:n käyttöä "Turvallisuusohjeet" (sivu 3). Lue turvallisuutta koskevia lisätietoja mukana toimitetusta turvallisuustiedotteesta. - Asetusoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja piirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta.
Ohje
Saat lisää vianmääritysohjeita ja muita hyödyllisiä tietoja suoraan TV:stäsi. Avaa aiheluettelo tai etsi aihetta hakusanalla painamalla kaukosäätimen HELP-painiketta.
Käyttöopas (Käyttöohje)
Tarkempia tietoja saat valitsemalla [Käyttöopas] TV:n Ohjevalikosta. Voit käyttää Käyttöopasta myös tietokoneella tai älypuhelimella (tiedot tämän oppaan takakannessa).
Tunnistemerkintöjen sijainti
Mallinumerotiedot, valmistuspäivämäärä (vuosi/kuukausi) ja jännitemerkintä sijaitsevat television takaosassa tai pakkauksessa. Ne löytyvät poistamalla jalustan kansi CD1
TÄRKEÄ HUOMAUTUS
Radiolaitteisiin liittyvä
huomautus
Sony Visual Products Inc. vakuuttaa, että radiolaitetyypit KD-77AG9, KD-65AG9, KD-55AG9 ovat direktiivin 2014/53/EU mukaisia. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: http://www.compliance.sony.de/
Huomautus asiakkaille: seuraavat tiedot koskevat ainoastaan laitteita, joita myydään EU:n direktiivejä noudattavissa maissa.
Seuraavat tätä radiolaitetta koskevat käyttörajoitukset tai käyttövaltuutusvaatimukset ovat voimassa maissa AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:
Taajuudet 5 150-5 350 MHz on rajoitettu vain sisäkäyttöön.
Turvallisuusohjeet
Asennus ja käyttö
Noudata television asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot.
Asennus
- Televisio on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.
- Aseta TV tukevalle, tasaiselle alustalle, ettei se kaadu ja aiheuta henkilö- tai omaisuusvahinkoja.
- Asenna televisio paikkaan, jossa sitä ei voida vetää, työntää tai kaataa.
- Asenna televisio niin, ettei sen pöytäjalusta työnny televisiojalustan ulkopuolelle (ei sisälly toimitukseen). Jos pöytäjalusta työntyy televisiojalustan ulkopuolelle, se voi aiheuttaa television kaatumisen, putoamisen tai henkilövahingon tai television vaurioitumisen.
- Turvallisuussyistä muista kiinnittää keskisuojukset TV:n taakse, kun TV:tä käytetään pöytätasolla. Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.
- Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita:
Seinäasennuskiinnitin SU-WL850 Seinäasennuskiinnitin SU-WL450
- Muista käyttää seinäasennuskiinnittimen mukana toimitettuja ruuveja, kun kiinnität seinäasennuskiinnittimen TV-vastaanottimeen. Mukana toimitetut ruuvit on suunniteltu kuvan mukaisesti seinäasennuskiinnittimen asennuspinnasta mitattuna.
Ruuvien halkaisija ja pituus vaihtelevat riippuen seinäasennustelineen mallista.
Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa vaurioita television sisäosiin, television putoamisen tai muuta vahinkoa.

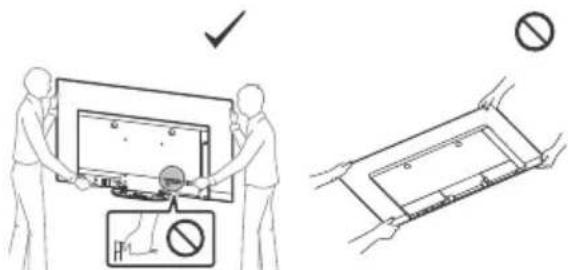

Laitteen kuljettaminen ja siirtäminen
- Irrota kaikki kaapelit ennen television siirtämistä.
- Suurikokoisen television siirtämisessä tarvitaan vähintään kaksi henkilöä. Kun TV:tä kuljetetaan käsin, pidä siitä kiinni alla olevan mukaisesti. Älä paina näytön pintaa tai näytön ympärillä olevaa kehystä.
- Älä altista laitetta iskuille tai liialliselle tärinälle kuljetuksen aikana. Kun toimitat television huoltoon tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla.
Kaatumisen estäminen
Ilmanvaihto
- Älä peitä television ilmanvaihtoaukkoja äläkä työnnä mitään kotelon sisään.
- Jätä television ympärille tilaa alla olevan kuvan mukaisesti.
- Sonyin seinäasennustelineen käyttäminen on erittäin suositeltavaa riittävän ilmankierron varmistamiseksi.
Asennus seinälle. Television ympärille jätettävä minimitila.
Asennus jalustalle
Noudata seuraavia ohjeita varmistaaksesi asianmukaisen ilmanvaihdon ja estääksesi lian tai pölyn kerääntymisen:
- Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin tai sivuttain.
- Älä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaapin sisälle.
- Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdellä jne.
- Älä asenna televisiota alla olevien kuvien mukaisesti.
Älä tuki ilmankierron aluetta.
TV-näytön suojaaminen (OLED-TV)
Varotoimet näytön suojaamiseksi vaurioilta
Jäännöskuva
OLED-TV:t ovat alttiita jäännöskuville (kuvan palaminen) käytettyjen materiaalien ominaisuuksien vuoksi. Jäännöskuvaa voi esiintyä, jos kuvia näytetään toistuvasti tai pitkiä aikoja samassa kohdassa näyttöä. Tämä ei ole TV:n toimintahäiriö. Vältä näyttämästä kuvia, jotka voivat aiheuttaa jäännöskuvaa.
Seuraavat ovat esimerkkejä kuvista, jotka voivat aiheuttaa jäännöskuvaa:
Sisältö, jossa on mustat palkit joko näytön ylä- ja alareunassa ja/tai oikealla ja vasemmalla sivulla. (esimerkiksi Letterbox-, 4:3- ja SD-kuva) - Staattiset kuvat, kuten valokuvat. - Videopelit, joissa voi olla staattista sisältöä näytön jossakin osassa. - Näyttövalikot, ohjelmaoppaat, kanavien logot jne. - Sovellusten staattinen sisältö. Näytöllä vierivät uutisnauhat esim. uutisille ja otsikoille.
Jäännöskuvan vaaraa voidaan vähentää seuraavasti:
- Sony suosittelee, että TV sammutetaan normaalisti painamalla virtapainiketta kaukosäätimestä tai TV:stä.
- Poista mustat palkit täyttämällä näyttö vaihtamalla [Laaja tila]. Valitse [Laaja tila] -tilaksi muu kuin [Normaali].
- Sammuta OSD-kuvaruutunäyttö painamalla +painiketta ja sammuta liitetyn laitteen valikot. Lisätietoja on annettu liitetyn laitteen käyttöohjeissa. Vältä kirkkaita värejä (mukaan lukien valkoinen) sisältävien staattisten kuvien, kellojen ja logojen näyttämistä näytön missään osassa. Tee kuva-asetukset ympäristöolosuhteiden mukaan. Vakiokuvaa suositellaan kotikäyttöön ja katseltaessa sisältöä, jossa näytetään usein kanavan logo jne.
TV:ssä on seuraavat toiminnot, jotka auttavat vähentämään/estämään jäännöskuvaa.
Paneelin päivitys
Paneelin päivitys säätää automaattisesti TV-kuvaruudun yhtenäisyyden, kun sitä on käytetty pitkään. Paneelin päivitys voidaan suorittaa myös manuaalisesti, ja sitä tulisi käyttää ainoastaan, jos jännöskuva on selvästi havaittavissa tai näet seuraavan viestin: [Paneelin päivitys keskeytyi.]
Varoitus:
- Paneelin päivitys -toiminto voi vaikuttaa paneeliin. Paneelin päivitys kannattaa suorittaa vain kerran vuodessa. Älä suorita sitä useammin, sillä se voi vaikuttaa paneelin käyttöikään.
- Paneelin päivitys kestää noin tunnin. Näytöllä voi näkyä valkoinen juova paneelin päivityksen aikana. Tämä ei ole TV:n toimintahäiriö.
- Paneelin päivitys toimii ainoastaan, kun huoneen lämpötila on 10°C - 40°C
Pikselin siirto
Siirtää kuvaa automaattisesti näytöllä jännöskuvan estämiseksi.
Muut toiminnot
Näytön kirkkautta vähennetään automaattisesti still-kuvia, kelloja, kirkkaita värejä, logoja jne. näytettäessä.
Kaukosäädin ja TV
Kaukosäätimen muoto sekä kaukosäätimen painikkeiden sijainti, saatavuus ja toiminta saattavat vaihdella alueen/maan/TV-mallin mukaan.
1 (Mikrofoni): Käytä puhehakua. (esim. etsi erilaisia sisältöjä äänen avulla.)*
Δ / / / /( Navigointiohjain):
Navigointiin ja valitsemiseen ruutuvalikoissa.
TV: Vaihtaa TV-kanavalle tai tuloliitäntään ja näyttää TV-menun.
2 (TV-valmiustila) Numeropainikkeet
+/(Tiedot/tekstin paljastus): Näytä tiedot.
(Teksti): Näytä tekstitiedot.
3 Google Play NETFLIX (vain rajoitetuilla alueilla/maissa/TV-malleissa) Varipainikkeet
4 GUIDE Näyttää kaapeli- tai satelliittivastaanottimen digitaalisen/elektronisen ohjelmaoppaan*2.
REC LIST: Näyttää USB-kiintolevyn tai DVR-laitteen tallennuslistan*2.
(Tulosignaalin valinta): Näytä ja valitse ohjelmalähde, jne.
(Pika-asetukset): Näytä Pika-asetukset.
BACK/ HOME
5 +/-(Äänenvoimakkuus)
Hyppää
(Mykistys)
Vihje
- Helppokäyttöön tarkoitetun pikavalinnan voi ottaa käyttöön tai poistaa käytöstä painamalla pitkään -painiketta.
CH+/-/E/
TV-tilassa: Valitse kanava.
Teksti-TV-tilassa: Valitse seuraava (3) tai edellinen (3) sivu.
6 AUDIO: Valitsee äänen monikieliselle tai kaksiääniselle ohjelmalle (riippuu ohjelmälähteestä).
(Tekstityksen asetukset)
HELP: Näytä Ohje-valikko.
←/→/→/11
REC: Tallentaa katselemasi ohjelman USB-kiintolevylle tai DVR-laitteelle*2.
EXIT
7 (Virta)
Kaukosäädinanturi / Valotunnistin / Valaistuksen LED
9 Sisäinen mikrofoni3 / LED: Ota sisäinen mikrofoni käyttöön painamalla kaukosäätimen (MIC) -painiketta ja noudattamalla näytön ohjeita. Lisätietoja on annettu Käyttöoppaassa.
1 Puhehaku vaatii Internet-yhteyden. 2 [Kaapeli-/satelliittisovittimen asetukset] -asetus on määritettävä (vain tietyt alueet/maat/TV-mallit). Lisätietoja on annettu Käyttöoppaassa. *3 Vain tietyt alueet/maat/kielet. Valmiustilan virrankulutus kasvaa, kun puhehaku sisäisellä mikrofonilla on otettu käyttöön.
Liitäntäkaavio
Lisätietoja liitännöistä Käyttöoppaassa, paina HELP kaukosäätimestä.
1 CENTER SPEAKER IN
Käyttääksesi TV-kaiuttimia keskikaiuttimena, liitä AV-vastaanottimen lähtö TV:n CENTER SPEAKER IN -liitäntään. - Irrota sekä TV:n että AV-vastaanottimen virtajohto pistorasiasta ennen kaapeleiden liittämistä. - Varmista, että kohdan [Kaiuttimet] asetuksena on [Äänijärjestelmä].
Estä kohina, kun CENTER SPEAKER IN -liitäntää ei kytketä laitteen AV-vastaanottimeen, poistamalla [Television keskimmäisen kaiuttimen tila] käytöstä. Katso lisätietoja Käyttöoppaasta.
2 CAM (Maksu-TV-moduuli)
Tällä toiminnolla voit käyttää maksullisia TV-palveluita. Lisätietoja on annettu CAM-moduulin mukana toimitetussa käyttöohjeessa. - Älä aseta älykorttia suoraan TV:n CAM-korttipaikkaan. Kortti täytyy ensin asettaa valtuutetulta jälleenmyyjältä saatuun CAM-moduuliin. CAM-toimintoa ei tueta kaikissa maissa/kaikilla alueilla. Tarkista asia valtuutetulta jälleenmyyjältä. Kun siirryt digikanavalle Internet-videon käytön jälkeen, näkyviin voi tulla CAM-sanoma.
3 → / → AV-IN
Käytä analogista jatkokaapelia komposiittiliitäntöihin (ei sisälly toimitukseen).
4 (Kuulokkeet)
- Tukee vain 3-napaista stereomini-liitintä.
- Et voi toistaa ääntä yhtä aikaa kuulokkeista ja TV-kaiuttimista.
5 USB 1/2, USB3 (HDD REC)*
2
- Suurikokoisen USB-laitteen liittäminen saattaa haitata muita liitettyjä laitteita sen vieressä.
- Liitä suurikokoinen USB-laite USB 1 -liitäntään. Liitä USB 3 -porttiin (sininen) USB-kiintolevy.
HDMI IN 1/2/3/4
- HDMI-liitäntä siirtää digitaalisen kuvan ja äänen saman johdon kautta.
- Jotta voisit nauttia korkealaatuisesta 4K 50p/60p -sisällöstä, liitä Premium High Speed HDMI -kaapeli ja aseta [HDMI-signaalimuoto]-kohdan asetukseksi [Vahvistettu muoto]. Tee tämä asetus jokaiselle liitetylle HDMI IN -liitännälle. Lisätietoja tuetuista muodoista on tämän oppaan "Tekniset tiedot" -kohdassa (sivu 12-13). HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Liitä äänijärjestelmä HDMI IN 3 -liitäntään, jos haluat kuulla TV:n äänen äänijärjestelmän kautta. HDMI eARC/ARC -toimintoa tukeva äänijärjestelmä voi lähettää kuvan TV:hen ja vastaanottaa äänen TV:stä saman kaapelin kautta. Jos äänijärjestelmäsi ei tue HDMI eARC/ARC -toimintoa, tarvitaan lisäksi DIGITAL AUDIO OUT (OPTICAL) -liitäntä.
- Liitä eARC-toimintoa käyttävä äänijärjestelmä Ethernetiä tukevalla HDMI-kaapelilla.
7 (RF-tulo), (Satelliittitulo)
- Liitännät maanpäällisille/kaapeli- ja satelliittilähetyksille. Liitäntävaiheet: SUB. → MAIN → Antenni
- SUB.-liitäntä: liitä vain, kun käytät kaksoisviritintilaa, paitsi kun käytössä on yhden kaapelin jakelu EN50494.
1 Jos ulkoisessa laitteessa on vain SCART AV OUT -liitäntä, käytä SCART-RCA-sovitinta ja analogista jatkojohtoa. 2 Vain rajoitetuilla alueilla/maissa/TV-malleissa.
Huomautus
- Et voi liittää sivukaapelia, kun kaapelit on liitetty sivuliittimiin. Säilytä sivusuojusta turvallisessa paikassa tulevaa käyttöä varten.
Television asennus seinälle
Lisävarusteena saatavan Seinäasennuskiinnittimen käyttäminen (SU-WL850 tai SU-WL450)
Asiakkaille:
Tuotteen suojaamista varten ja turvallisuussyistä Sony suosittelee, että TV:n seinälle asentamisen suorittaa pätevä ammattilainen. Älä yritä asentaa tätä itse.
Sony-jälleenmyyjille ja urakoitsijoille:
Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.
Seinäasennuskiinnittimen asennustiedot
Tässä television käyttöohjeessa näytetään vain vaiheet, joilla valmistellaan television asennus seinälle.
Ohjeita seinäasennustelineen asennukseen on TV-mallisi tuotesivun Asennustiedot
(seinäasennusteline)-kohdassa.
www.sony.eu/support/
Seinäasennuksen valmistelu
Käytä seinäasennuskiinnitintä SU-WL850 (ei sisälly toimitukseen) tai SU-WL450 (ei sisälly toimitukseen) TV:n asentamiseen seinälle.
Muista kiinnittää pöytäjalusta Asetusopas mukaisesti ennen kuin asennat TV:n seinään.
- Valmistele TV seinäasennuskiinnitintä varten ennen kaapelien liittämistä.
- Noudata seinäasennuskiinnittimen mukana tulleesta oppaasta malliasi koskevia ohjeita. TV:n asentaminen vaatii riittävästi asiantuntevuutta, erityisesti määritettäessä, kestääkö seinä TV:n painon.
- Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.
- Seinäasennuskiinnittimen ruuvit eivät sisälly toimitukseen.
- Säilytä käyttämättömät ruuvit ja pöytäjalusta varmassa paikassa, kunnes olet valmis kiinnittämään pöytäjalustan. Pidä ruuvit poissa pienten lasten ulottuvilta.
1 Irrota jalustakansi ja liitinkannet.
2 Irrota ruuvit TV:n takaosasta.
Vianmääritys
Yleisissä vianmäärityskysymyksissä, kuten: musta näyttö, ei ääntä, jähmettynyt kuva, TV ei reagoi tai verkko on kadonnut, suorita seuraavat vaiheet.
1 Käynnistä TV uudelleen painamalla virtapainiketta kaukosäätimessä, kunnes viesti tulee näkyviin. TV käynnistyy uudelleen. Jos televisio ei ala toimia, kokeile irrottamalla virtajohto. Paina sitten television virtapainiketta ja odota kaksi minuuttia, ennen kuin liität virtajohdon uudelleen. 2 Lisätietoja apuvalikosta painamalla HELP kaukosäätimessä. 3 Yhdistä TV:si Internetiin ja suorita ohjelmistopäivitys. Sony suosittelee pitämään TV:n ohjelmiston päivitettynä. Ohjelmistopäivitykset antavat uusia ominaisuuksia ja parantavat suoritustehoa. 4 Käy Sonyn tukisivustolla (tiedot ilmoitettu tämän oppaan kannessa).
Kun kytket TV:n verkkovirtaan, TV ei välttämättä kytkeydy heti päälle vaikka painaisit virtapainiketta kaukosäätimestä tai TV:stä.
Järjestelmän alustaminen vie aikaa. Odota noin minuutti ja yritä sitten uudelleen.
Ongelmat ja ratkaisut
Kun LED-ilmaisin vilkkuu punaisena.
- Laske kuinka monta kertaa se vilkkuu (aikaväli on kolme sekuntia).
Voit käynnistää television uudelleen irrottamalla virtajohdon ja odottamalla punaisen LED-valon vilkkumisen loppumista. Voit sen jälkeen kytkeä TV:n uudestaan päälle.
Jos ongelma ei poistu, irrota virtajohto ja ota yhteyttä jälleenmyyjääsi tai Sonyn palvelukeskukseen ilmoittaen tiedot siitä, kuinka monta kertaa valaistus-LED vilkkuu.
Maanpäällisen verkon/kaapeliverkon palvelua ei voida vastaanottaa.
- Tarkista antennin/johdon yhteys ja vahvistimen asetukset.
- Valitse antenni/kaapelilähetys painamalla kaukosäätimen TV-painiketta. Valitse sitten [Digitaaliset], jos lähetys ei näy. Maanpäällisen verkon signaali voi olla vaimentunut, jos lähistöllä on vahva signaali. Aseta [LNA (CH---)] tilaan [Pois] digitaaliviritysasetuksissa.
- Uuteen taloon muuttamisen jälkeen tai yritettäessä vastaanottaa uusia palveluita, yritä suorittaa kanavien haku valitsemalla [Digikanavien viritys].
Satelliittipalvelua ei voida vastaanottaa.
- Tarkista satelliittikaapelikytkentä. Kun [Ei signaalia. LNB ylikuormitettu...] näytetään, irrota verkkojohto pistorasiasta. Varmista sitten, ettei satelliittikaapeli ole vaurioitunut eikä satelliittisignaalilinja ole oikosuljettu satelliittiliittimessä.
Kaukosäädin ei toimi.
Vaihda paristot.
Lähetyspalvelun lapsilukon salasana on unohtunut.
- Syötä PIN-koodiin 9999 ja valitse [Vaihda PIN-koodi].
Television kehys lämpenee.
Kun televisio on päällä pitkään, sen kehys lämpenee. Kädellä koskettaessa se voi tuntua kuumalta.
Näyttö tummenee TV:tä katsottaessa.
- Jos koko kuva tai osia siitä pysyy paikallaan, näytön kirkkaus pienenee asteittain jäännöskuvan estämiseksi. Tämä ei ole TV:n toimintahäiriö.
Olet huolissasi jäännöskuvasta.
Jos samaa kuvaa näytetään toistuvasti tai pitkiä aikoja, saattaa ilmetä jäännöskuvaa. Kuvan palamisen vähentämiseksi suosittelemme, että televisio sammutetaan tavallisesti kaukosäätimen tai television virtapainikkeesta.
Huomautus
- Suorita paneelin päivitys ainoastaan, kun jäännöskuva on erityisen selkeä. Se kannattaa suorittaa vain kerran vuodessa. Älä suorita sitä useammin, sillä se voi vaikuttaa paneelin käyttöikään. Kuvat, joissa on kelloja, logoja ja kirkkaita värejä (mukaan lukien valkoinen) aiheuttavat helposti jäännöskuvaa. Vältä tämäntyyppisten kuvien näyttämistä pitkiä aikoja. Muussa tapauksessa voi esiintyä jäännöskuvaa.
Näyttöön tulee valkoinen juova.
- Paneelin päivitys suoritetaan automaattisesti jäännöskuvan vähentämiseksi, kun TV:tä on käytetty pitkiä aikoja. Paneelin päivitys käynnistyy TV:n sammuttamisen jälkeen ja se kestää noin tunnin. Näytöllä voi näkyä valkoinen juova paneelin päivityksen aikana. Tämä ei ole TV:n toimintahäiriö.
Viesti [Paneelin päivitys keskeytyi...] näytetään.
Paneelin päivitys suoritetaan automaattisesti jäännöskuvan vähentämiseksi, kun TV:tä on käytetty pitkiä aikoja. Jos TV kytketään päälle, verkkovirtajohto irrotetaan tai huoneen lämpötila siirtyy alueen 10 °C - 40 °C ulkopuolelle paneelin päivityksen aikana, prosessia ei suoriteta loppuun ja tämä viesti näytetään näytöllä.
- Jos paneelin päivitys käynnistyi automaattisesti, se käynnistyy uudelleen, kun sammutat TV:n kaukosäätimellä.
- Jos paneelin päivitys aloitettiin manuaalisesti, se on valittava uudelleen.
Tekniset tiedot
Järjestelmä
Näyttöpaneeli OLED-paneeli (Organic Light Emitting Diode)
TV-järjestelmä Maa-/aluevalinnasta/TV-mallista riippuen Analoginen: B/G, D/K, I Digitaalinen: DVB-T/DVB-C DVB-T2¹ Satelliitti¹*: DVB-S/DVB-S2
Värijärjestelmä PAL/SECAM/NTSC3.58 (Vain video)/NTSC4.43 (Vain video) Kanavien näkyvyysalue Maa-/aluevalinnasta/TV-mallista riippuen Analoginen: UHF/VHF/kaapeli Digitaalinen: UHF/VHF/kaapeli Satelliitti*: IF-taajuus 950-2 150 MHz
Äänentoisto 20 W + 20 W + 10 W + 10 W
Langaton tekniikka Protokolla IEEE802.11ac/a/b/g/n (IEEE802.11ac ei ehkä ole saatavissa riippuen maasta/alueesta) Bluetooth versio 4.2
Taajuuskaista(t)
| Langaton verkko (IEEE802.11ac/a/b/g/n) |
| Taajuusalue Lähtöteho | |
| 2 400 - 2 483,5 MHz < 20,0 | dBm |
| 5 150 - 5 250 MHz < 23,0 | dBm |
| 5 250 - 5 350 MHz < 20,0 | dBm |
| 5 470 - 5 725 MHz < 20,0 | dBm |
| 5 725 - 5 850 MHz < 13,9 | dBm |
| Bluetooth |
| Taajuusalue Lähtöteho |
| 2 400 - 2 483,5 MHz < 10,0 dBm |
RMF-TX600E
| Bluetooth |
| Taajuusalue Lähtöteho | |
| 2 400 - 2 483,5 MHz < 10,0 | dBm |
Ohjelmistoversio Tämä radiolaite on tarkoitettu käytettäväksi hyväksytyn, EU-vaatimustenmukaisuusilmoituksessa ilmoitetun ohjelmiston tai -versioiden kanssa. Näet ohjelmistoversion painamalla kaukosäätimen HELP-painiketta. Kaukosäädin: Valitse [Kaukosäädin] → [Ohjelmistoversio] kohdasta [Asetukset]. Lisätietoja on annettu Käyttöoppaassa. Tähän radiolaitteeseen asennetun ohjelmiston vahvistetaan noudattavan direktiivin 2014/53/EU olennaisia vaatimuksia.
Tulo-/lähtöliitännät
Antenni/kaapeli 75 ohmin alakoinen liitäntä VHF/UHF-liittimelle Satelliittiantenni* Naaraspuolinen F-tyypin liitin, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ohjaus, Yho jakelu EN50494. — / — AVIN Video/Audio-tulo (miniliitäntä)
HDMI IN 1/2/3/4 (tukevat 4K-tarkkuutta, HDCP 2.3 -yhteensopiva)
Video: 4096 × 2160p (50, 60 Hz)×2x3, 4096 × 2160p (24 Hz)×2, 3840 × 2160p (50, 60 Hz)×3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC-muodot
Audio: eARC (Enhanced Audio Return Channel) -tilassa*5 Katso lisätietoja käyttöoppaasta.
Muussa kuin eARC-tilassa
5.1-kanavainen lineaarinen PCM: 32/44.1/48/88.2/96/176.4/192 kHz 16/20/24 bittiä, Dolby Digital, Dolby Digital Plus, DTS
ARC-tilassa Kaksikanavainen lineaarinen PCM, Dolby Digital, Dolby Digital Plus, DTS
DIGITAL AUDIO OUT (OPTICAL) Optinen digitaaliliitäntä (kaksikanavainen lineaarinen PCM: 48 kHz 16 bittiä, Dolby Digital, DTS)
(stereominiliitin) Kuulokkeet
1,2-3 (HGB:REC)* 6 USB-laiteportti. (SSGB-kiintolevy REC-toimintoa varten) USB-portit 1 ja 2 tukevat nopeaa USB:tä (USB 2.0) USB-portti 3 tukee supernopeaa USB:tä (USB 3.1 Gen 1)
Maksu-TV-moduulin (CAM) paikka
LAN 10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan. Tiedonsiirtonopeutta ja laatua ei taata.)
CENTER SPEAKER IN Kesikaiuttimen tuloliitin
Muita tietoja
Lisävarusteet Seinäasennuskiinnike: SU-WL850 Seinäasennuskiinnike: SU-WL450
Käyttölämpötila 0°C - 40°C
Käyttöilmankosteus 10% - 80% RH (ei-kondensoiva)
Teho, tuoteseloste ja muuta
Käyttöjännite 220 V - 240 V AC, 50 Hz Energiatehokkuusluokka
KD-77AG9: A KD-65AG9: B KD-55AG9: B
Näytön koko (halkaisija) (noin) KD-77AG9: 194,7 cm / 77 tuumaa KD-65AG9: 163,9 cm / 65 tuumaa KD-55AG9: 138,8 cm / 55 tuumaa
Virrankulutus
[Vakio]-tilassa KD-77AG9: 211 W KD-65AG9: 169 W KD-55AG9: 132 W
[Kirkas]-tilassa KD-77AG9: 674 W KD-65AG9: 490 W KD-55AG9: 394 W
Vuosittainen energiankulutus*7 KD-77AG9: 293 kWh/vuosi KD-65AG9: 234 kWh/vuosi KD-55AG9: 183 kWh/vuosi
Virrankulutus valmiustilassa*8.9 KD-77AG9: 0,50 W (29 W ohjelmiston/elektronisen ohjelmaoppaan päivitystilassa) KD-65AG9: 0,50 W (27 W ohjelmiston/elektronisen ohjelmaoppaan päivitystilassa) KD-55AG9: 0,50 W (27 W ohjelmiston/elektronisen ohjelmaoppaan päivitystilassa)
Näytön erottelutarkkuus 3840 pistettä (vaaka) × 2160 viivaa (pysty)
Ulostuloarvot USB 1/2 Maks. 5 V = 500 mA USB 3 Maks. 5 V = 900 mA
Mitat (noin) (l × k × s)
pöytäjalustan kanssa KD-77AG9: 172,1 × 100,1 × 30,2 cm KD-65AG9: 144,7 × 83,8 × 25,5 cm KD-55AG9: 122,6 × 71,4 × 25,5 cm
ilman pöytäjalustaa KD-77AG9: 172,1 × 99,6 × 4,9 cm KD-65AG9: 144,7 × 83,4 × 4,0 cm KD-55AG9: 122,6 × 71,0 × 4,0 cm
Paino (noin)
pöytäjalustan kanssa KD-77AG9: 39,7 kg, KD-65AG9: 24,8 kg, KD-55AG9: 22,3 kg
ilman pöytäjalustaa KD-77AG9: 35,3 kg, KD-65AG9: 21,2 kg, KD-55AG9: 18,7 kg
*1 Kaikissa TV:issä ei ole DVB-T2- tai DVB-S/S2-tekniikkaa tai satelliittiantenniliitäntää.
*2 Kun lähteen resoluutio on 4096 × 2160p ja [Laaja tila] -asetus on [Normaali], näytettävä resoluutio on 3840 × 2160p. Jos haluat resoluutioksi 4096 × 2160p, aseta [Laaja tila] -asetukseksi [Koko kuva 1] tai [Koko kuva 2].
*3 Jos haluat 18 Gbps:n tuen, aseta [HDMI-signaalimuoto] -asetukseksi [Vahvistettu muoto].
*4 Katso lisätietoja Käyttöoppaasta.
*5 eARC-tila on aktiivinen, kun [eARC-tila] on [Autom.], [Kaiuttimet] on asetettu tilaan [Äänijärjestelmä] ja eARC-yhteensopiva äänijärjestelmä on liitetty.
*6 Vain rajoitetuilla alueilla/maissa/TV-malleissa.
*7 Vuosittainen energiankulutus (kWh), joka perustuu television 4 tunnin päivittäiseen käyttöön 365 päivänä vuodessa. Todellinen energiankulutus riippuu siitä, miten televisiota käytetään.
*8 Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet.
*9 Valmiustilan virrankulutus kasvaa, kun televisio on yhdistetty verkkoon.
Huomautus
- Älä irrota TV:n maksu-TV-moduulin (CAM) valekorttia tai kantaa (saatavuus riippuu TV-mallista) muutoin kuin älykortin sisältämän CAM-moduulin asentamiseksi.
- Lisävarusteiden saatavuus riippuu maasta/alueesta/television mallista/varastotilanteesta. Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen ilmoittamatta.
Digitalisen television toimintaan liittyviä huomautuksia
Digi-TV (DVB antennin, satellitin tai kaapelin kautta), vuorovaikutteiset palvelut ja verkkotoiminnot eivät välttämättä ole käytettävissä kaikissa maissa tai kaikilla alueilla. Jotkut toiminnot eivät ehkä ole käytössä tai eivät toimi oikein joidenkin palveluntarjoajien ja verkkoympäristöjen kanssa. Jotkut TV-palveluntarjoajat saattavat veloittaa maksun palveluistaan.
Tämä TV tukee digitaalilähetyksiä, joissa käytetään MPEG-2-, H.264/MPEG-4 AVC- ja H.265/HEVC-koodekkeja, mutta emme voi taata yhteensopivuutta kaikkien operaattori/palvelusignaalien kanssa, koska ne voivat muuttua ajan myötä.
Tuotemerkit
- Termit HDMI ja HDMI High-Definition Multimedia Interface ja HDMI-logo ovat HDMI Licensing Administrator, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.
- Dolby, Dolby Vision, Dolby Audio ja kaksois-D-symboli ovat Dolby Laboratories -yhtiön tavaramerkkejä. Valmistettu Dolby Laboratories -yhtiön myöntämällä lisenssillä. Luottamuksellisia julkaisemattomia teoksia. Copyright © 1992-2015 Dolby Laboratories. Kaikki oikeudet pidätetään. "BRAVIA", JABRAVI.Sync ovat Sony Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä.
- Gracenote, Gracenote-logo ja -logotyyppi ja "Powered by Gracenote"-logo ovat joko Gracenote, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.
- Vewd® Core. Copyright 1995-2019 Vewd Software AS. Kaikki oikeudet pidätetään.
- Google, Google Play, Chromecast, YouTube, Android TV ja muut niihin liittyvät merkit ja logot ovat Google LLC:n tavaramerkkejä.
- Wi-Fi®, Wi-Fi Alliance® ja Wi-Fi Direct® ovat Wi-Fi Alliancen rekisteröityjä tavaramerkkejä.
- Wi-Fi CERTIFIED™ -logo on Wi-Fi Alliancen sertifiointimerkki.
- DTS-patentit, ks. http://patents.dts.com. Valmistettu DTS, Inc.:n lisenssillä. DTS, symboli sekä DTS ja symboli yhdessä ovat rekisteröityjä tavaramerkkejä ja DTS Digital Surround on DTS, Inc.:n tavaramerkki. © DTS, Inc. Kaikki oikeudet pidätetään.
- Bluetooth®-sanamerkki ja -logot ovat Bluetooth SIG, Inc.:n omistamia rekisteröityjä tavaramerkkejä, ja Sony Corporation käyttää niitä lisenssillä. Muut tuotemerkit ja tuotenimet ovat omistajiensa omaisuutta.
- Netflix on Netflix Inc:n rekisteröimä tavaramerkki. DiSEQ™ on EUTELSATin tavaramerkki. Tässä televisiossa on DiSEQ 1.0 -tuki. Tätä televisiota ei ole tarkoitettu moottorikäyttöisten antennien ohjaukseen. TUXERA on Tuxera Inc.:n rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa.
- USB-IF SuperSpeed USB Trident -logo on USB Implementers Forum, Inc:n rekisteröity tavaramerkki. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta.
Asennusohjeet pöytätelineen kiinnittämiseen.
Sisällys
TÄRKEÄ HUOMAUTUS 2
