INSTRUKCJA OBSŁUGI KD65AG9 SONY
Aby zamontować, należy zapoznać się z Przewodnikiem ustawień.
Spis treści
WAŻNA UWAGA 2
Informacja dotycząca bezpieczeństwa. 3
Ochrona ekranu telewizora (Telewizor OLED). 4
Pilot telewizora. 5
Schemat podłączeń 7
Montaż telewizora na ścianie 10
Używanie opcjonalnego Uchwytu ściennego (SU-WL850 lub SU-WL450) 10
Rozwiązywanie problemów 12
Problemy i rozwiązania 12
Dane techniczne 13
Połączenia internetowe i poufność danych
Niniejszy produkt nawiązuje połączenia z Internetem podczas wstępnej konfiguracji po podłączeniu do sieci w celu potwierdzenia połączenia internetowego, a następnie w celu skonfigurowania ekranu głównego. W trakcie takiego i każdego innego połączenia internetowego używany jest adres IP. Aby w ogóle nie korzystać z adresu IP, nie należy konfigurować funkcji bezprzewodowego połączenia z Internetem i nie podłączać kabla internetowego. Zapoznaj się z informacjami o poufności przedstawionymi na ekranach konfiguracji, aby uzyskać więcej szczegółów na temat połączeń internetowych.
Wprowadzenie
Dziękujemy, że wybrali Państwo produkt firmy Sony. Przed przystąpieniem do eksploatacji telewizora należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości.
Uwaga
- Przed przystąpieniem do eksploatacji telewizora należy zapoznać się z treścią „Informacja dotycząca bezpieczeństwa" (strona 3).
- Aby zapoznać się z dodatkowymi informacjami na temat bezpieczeństwa, przeczytaj dostarczony Dokument Informacja dotycząca bezpieczeństwa. Zdjęcia i ilustracje użyte w Przewodniku ustawień i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego produktu.
Pomoc
Znajdź informacje o rozwiązywaniu problemów i inne użyteczne informacje bezpośrednio w telewizorze. Naciśnij HELP na pilocie, aby wyświetlić listę tematów lub wyszukać je według słów kluczowych.
Przewodnik pomocniczy (instrukcja)
Aby uzyskać więcej informacji, wybierz opcję [Przewodnik pomocniczy] w menu Pomoc w telewizorze. Można również skorzystać z Przewodnika pomocniczego na komputerze lub na smartfonie (więcej informacji na tylnej okładce niniejszej instrukcji).
Lokalizacja etykiety identyfikacyjnej
Etykiety dotyczące numeru modelu, daty produkcji (rok i miesiąc) oraz specyfikacji elektrycznej znajdują się z tyłu telewizora lub opakowania. Można je znaleźć po zdjęciu pokrywy podstawy CD1
WAŻNA UWAGA
Sony Visual Products Inc. niniejszym oświadcza, że typy urządzeń radiowych KD-77AG9, KD-65AG9, KD-55AG9 są zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.compliance.sony.de/ Informacja dla klientów: poniższa informacja ma zastosowanie wyłącznie do urządzeń w krajach stosujących dyrektywę UE.
Dla tego sprzętu radiowego zastosowanie mają poniższe ograniczenia dotyczące użytkowania lub wymóg uzyskania zezwolenia na użytkowanie obowiązujący w AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosowo: pasmo 5150-5350 MHz jest ograniczone wyłącznie do zastosowań wewnątrz pomieszczeń.
Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej.
Instalacja
- Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.

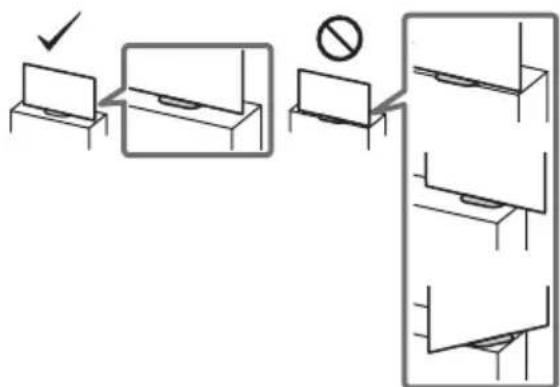

- Ustaw telewizor na stabilnej, równej powierzchni tak, aby zapobiec ryzyku jego przewrócenia i spowodowania obrażeń ciała lub uszkodzenia mienia. Zainstaluj telewizor w miejscu, w którym nie może być pociągnięty, popchnięty lub przewrócony. Zainstaluj telewizor w taki sposób, aby podstawa telewizora nie wystawała poza stojak (nie należy do wyposażenia). Jeśli podstawa telewizora wystaje poza stojak, może to spowodować przewrócenie i upadek telewizora, a w efekcie obrażenia osobiste lub uszkodzenie telewizora.
- Jeżeli telewizor nie będzie zawieszany, ze względów bezpieczeństwa należy zamontować środkową osłonę na jego tylnej części. Montaż uchwytu na ścianie należy zlecić wykwalifikowanemu instalatorowi.
- Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony:
Uchwyt ścienny SU-WL850 Uchwyt ścienny SU-WL450
- Podczas montażu uchwytu ściennego do telewizora należy używać śrub dostarczonych razem z uchwytem ściennym. Dostarczone śruby są zaprojektowane w sposób pokazany na ilustracji w przypadku pomiaru od powierzchni mocującej uchwytu ściennego.
Średnica i długość śrub różnią się w zależności od modelu ściennego uchwytu mocującego. Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp.
Transport
- Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.
- Do przenoszenia dużego odbiornika TV potrzeba dwóch lub trzech osób.
- Przenosząc telewizor w rękach, należy go złapać tak, jak na rysunku. Nie należy naciskać na panel i ramkę wokół ekranu.
Podczas przenoszenia lub mocowania telewizora nie należy go odkładać ekranem do dołu.
- Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.
- Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.
Zabezpieczenie przed przewróceniem
Wentylacja
- Nie wolno zasłaniać otworów wentylacyjnych ani wkładać żadnych rzeczy do obudowy. Wokół odbiornika TV należy pozostawić trochę wolnej przestrzeni, tak jak to pokazano na rysunku poniżej. Zaleca się stosowanie oryginalnego uchwytu ściennego Sony, aby zapewnić odpowiednią wentylację.
Instalacja na ścianie
Instalacja na podstawie
- Aby zapewnić właściwą wentylację i zapobiec osiadaniu brudu lub kurzu:
- Nie należy ustawiać odbiornika TV ekranem do góry, montować go do góry nogami, odwróconego tyłem lub bokiem.
- Nie należy ustawiać odbiornika TV na półce, dywanie, łóżku lub w szafce.
- Nie należy przykrywać odbiornika TV materiałami, np. zasłonami lub innymi przedmiotami, takimi jak gazety itp.
- Nie należy instalować odbiornika tak, jak to pokazano na rysunkach poniżej.
Nie należy zasłaniać obszaru, w którym odbywa się obieg powietrza.
Ochrona ekranu telewizora (Telewizor OLED)
Środki ostrożności dotyczące ochrony ekranu przed uszkodzeniem
Retencja obrazu
Ze względu na charakterystyki użytych materiałów telewizory OLED są podatne na retencję obrazu (wypalanie). Retencja obrazu może wystąpić, jeśli obrazy są wyświetlane w tym samym miejscu ekranu wielokrotnie lub przez dłuższe okresy czasu. Nie jest to usterka telewizora. Należy unikać wyświetlania obrazów, które mogą powodować retencję obrazu.
Poniżej przedstawiono przykłady obrazów, które mogą powodować retencję obrazu:
Treść z czarnymi pasami na górze i dole i/lub po lewej i prawej stronie ekranu (na przykład w formacie Letterbox, 4:3, SD). - Statyczne obrazy takie jak zdjęcia. - Gry wideo, które mogą wyświetlać statyczny obraz w niektórych częściach ekranu. - Menu ekranowe, programy telewizyjne, logo kanałów itp. - Statyczna treść z aplikacji. - Bloki ekranowe, na przykład bloki stosowane do wyświetlania wiadomości i nagłówków.
Aby zmniejszyć ryzyko retencji obrazu:
Firma Sony zaleca standardowe wyłączanie telewizora poprzez naciśnięcie przycisku zasilania na pilocie zdalnego sterowania. Wypełnij ekran, zmieniając opcję [Tryb szerokoekranowy], aby wyeliminować czarne pasy. Wybierz [Tryb szerokoekranowy] inny niż [Normalny]. Wyłącz OSD (menu ekranowe), naciskając przycisk wyłączania menu podłączonych urządzeń. Szczegółowe informacje można znaleźć w instrukcjach obsługi podłączonych urządzeń. - Unikaj wyświetlania statycznych obrazów o jasnych kolorach (w tym białego), zegarów lub logo. - Ustaw parametry obrazu w oparciu o warunki otoczenia. Obraz Standardowy jest zalecany do użytku domowego oraz podczas przeglądania treści, które często wyświetlają logo stacji itp.
Telewizor posiada następujące funkcje, które pomagają zmniejszać/zapobiegać retencji obrazu.
Odświeżanie panelu
Odświeżanie panelu jest uruchamiane automatycznie, aby dostosować jednolitość ekranu telewizora po dłuższym okresie używania. Odświeżanie panelu można również uruchomić ręcznie; funkcja ta powinna być używana tylko jeśli retencja obrazu jest bardzo zauważalna lub wyświetlany jest komunikat: [Odświeżanie panelu nie zakończyło się...]
Uwaga:
- Funkcja Odświeżanie panelu może wpływać na panel. Wartością referencyjną jest uruchamianie Odświeżania panelu tylko raz na rok; nie należy wykonywać go częściej, ponieważ może wpływać na żywotność panelu.
- Odświeżanie panelu trwa około jednej godziny.
- Podczas Odświeżania panelu na ekranie może być wyświetlana biała linia; nie jest to usterka telewizora.
- Odświeżanie panelu działa tylko, gdy temperatura pomieszczenia jest pomiędzy 10°C a 40°C.
Przesunięcie pikseli
Automatycznie przesuwa obraz na ekranie, aby zapobiec retencji obrazu.
Inne funkcje
Jasność ekranu jest automatycznie obniżana podczas wyświetlania nieruchomych obrazów, zegarów, jasnych kolorów lub logo itp.
Pilot telewizora
Kształt, rozmieszczenie, dostępność i działanie funkcji przycisków pilota mogą się różnić w zależności od regionu/kraju/modelu telewizora.
1 (Mikrofon): Używanie wyszukiwania głosowego. (Przykładowo: wyszukiwanie treści za pomocą poleceń głosowych.)*
Δ / /Δ / / (Panel nawigacyjny DPad): Nawigacja w menu ekranowym i wybór opcji.
TV: Przełączanie się na kanał lub wejście telewizyjne i wyświetlenie menu telewizora.
(2) (Czuwanie)
Przyciski numeryczne
+ / (Wyświetlanie informacji/tekstu): Wyświetlanie informacji.
(Tekst): Wyświetlanie informacji tekstowych.
3 Google Play
NETFLIX (wyłącznie w przypadku niektórych regionów / krajów / modelu telewizora) Kolorowe przyciski
4GUIDE
Wyświetlanie cyfrowego
przewodnika po programach lub EPG dekodera telewizji kablowej/satelitarnej*2.
REC LIST: Wyświetlenie listy nagrań urządzenia USB HDD lub DVR*2.
(Wybór wejścia): Wyświetlanie i wybieranie źródła sygnału wejściowego itp.
(Szybkie ustawienia): Wyświetlenie szybkich ustawień.
BACK/
HOME
5 +/-(Głośność)
(Przejście)
（Wyciszanie）
Wskazówka
- Skrót do tej funkcji: można włączyć lub wyłączyć poprzez naciśnięcie i przytrzymanie przycisku
CH+/-/E/
W trybie TV: Wybór kanału.
W trybie tekstowym: Wybór następnej (3) lub poprzedniej (2) strony.
6 AUDIO: Wybór dźwięku źródła wielojęzykowego lub podwójnego dźwięku (w zależności od źródła programu).
Tryb napiwków
POMOC: Wyświetlanie menu pomocy.
←/▶/▶/11
REC: Nagrywanie aktualnie oglądanego programu na dysk USB HDD lub urządzenie DVR*2.
EXIT
7 (Włącznik) 8 Czujnik pilota zdalnego sterowania / Czujnik światła / Dioda LED 9 Wbudowany mikrofon3/LED: Aby włączyć wbudowany mikrofon, naciśnij przycisk (MIC) na pilocie i wykonaj polecenia wyświetlone na ekranie. Dodatkowe informacje można znaleźć w Przewodniku pomocniczym.
1 Funkcja wyszukiwania głosowego wymaga połączenia z Internetem. 2 Ustawienie [Konfiguracja dekodera telewizji kablowej lub satelitarnej] jest wymagane (wyłączone w przypadku niektórych regionów/krajów/modeli telewizora). Dodatkowe informacje można znaleźć w Przewodniku pomocniczym. *3 Wyłączone w przypadku niektórych regionów/krajów/języków. Pobór mocy może się różnić po włączeniu wyszukiwania głosowego za pomocą wbudowanego mikrofonu.
Schemat podłączenia
Więcej informacji dotyczących połączenia można znaleźć w Przewodniku pomocniczym, naciskając przyciski na pilocie.
1 CENTER SPEAKER IN
- Aby użyć głośników telewizora jako głośnika środkowego, podłącz wyjście odbiornika AV do gniazda CENTER SPEAKER IN w telewizorze.
- Przed podłączeniem kabli, odłącz zasilanie od telewizora i odbiornika AV.
- Upewnij się, że opcja [Głośnik] jest ustawiona na [System audio].
Aby zapobiec szumom, gdy CENTER SPEAKER IN nie jest podłączony do odbiornika AV, wyłącz [Tryb centralnego głośnika TV]. W celu uzyskania szczegółowych informacji odnieś się do Przewodnika pomocniczego.
2 CAM (Moduł warunkowego dostępu)
- Zapewnia dostęp do płatnych usług TV. Szczegóły zawarto w instrukcji obsługi modułów CAM. Karty smart card nie należy bezpośrednio podłączać do złącza TV CAM. Kartę należy najpierw umieścić w module warunkowego dostępu dostarczonym przez autoryzowanego dystrybutora. Moduły CAM nie są obsługiwane w niektórych krajach/obszarach. Szczegółowych informacji udzielają autoryzowani dystrybutorzy.
- Komunikat CAM może zostać wyświetlony po wybraniu programu cyfrowego po zakończeniu korzystania z funkcji przeglądania filmów w Internecie.
3 AV IN
W celu nawiązania połączenia kompozytowego, użyj przedłużacza kabla analogowego (nie należy do wyposażenia).
4 (Słuchawki)
- Obsługuje wyłącznie 3-biegunowe miniaturowe wtyczki stereo typu minijack.
- Nie można jednocześnie odtwarzać dźwięku zarówno na słuchawkach, jak i na głośnikach telewizora.
5 USB1/2, USB3 (HDD REC)* 2
- Podłączenie dużego urządzenia USB może zakłócać pracę innych podłączonych urządzeń w pobliżu.
- Duże urządzenia USB należy podłączać do złącza USB 1.
- Podłącz dysk twardy USB do portu USB 3 (niebieski).
HDMI IN 1/2/3/4
Interfejs HDMI pozwala na przesyłanie cyfrowego sygnału wideo i audio pojedynczym kablem.
- Aby odtwarzać treści w wysokiej jakości 4K 50p/60p, podłącz kabel Premium High Speed HDMI i ustaw opcję [Format sygnału HDMI] na wartość [Ulepszony format]. Zmień to ustawienie oddzielnie dla każdego podłączonego portu HDMI IN. Szczegółowe informacje o obsługiwanych formatach zawiera część „Dane techniczne” w niniejszej instrukcji (strona 13-14).
HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel)
Podłącz zestaw audio do HDMI IN 3, aby doprowadzić dźwięk telewizora do zestawu audio. Zestaw audio obsługujący HDMI eARC / ARC umożliwia przesyłanie sygnału wideo do telewizora oraz odbieranie sygnału audio z telewizora za pomocą tego samego kabla HDMI. Jeśli zestaw audio nie obsługuje HDMI eARC / ARC, konieczne jest dodatkowe połączenie z DIGITAL AUDIO OUT (OPTICAL).
- Aby połączyć system audio z eARC, należy użyć kabla HDMI z funkcją Ethernet.
7 (Wejście RF), (Wejście satelitarne)
- Podłączenia sygnału naziemnego/ kablowego i satelitarnego. Kolejność podłączenia: SUB. → MAIN → Antena. Gniazdo SUB. należy podłączyć wyłącznie, jeśli wykorzystywany jest tryb podwójnego tunera, z wyjątkiem dystrybucji za pomocą pojedynczego kabla EN50494.
1 W przypadku urządzenia zewnętrznego mającego tylko wyjście SCART AV OUT użyj adaptera SCART-RCA i przedłużacza kabla analogowego. 2 Wyłącznie w przypadku niektórych regionów/ krajów/modeli telewizora.
Uwaga
Zamontowanie bocznej pokrywy będzie możliwe, gdy do bocznych złączy podłączone są kable. - Osłonę boczną należy zachować w celu wykorzystania w przyszłości.
Używanie opcjonalnego uchwytu ściennego (SU-WL850 lub SU-WL450)
Do klientów:
Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż tego telewizora był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie próbuj wykonywać montażu samodzielnie.
Do przedstawicieli firmy Sony i licencjonowanych wykonawców:
Zwracać uwagę na bezpieczeństwo podczas montażu, konserwacji okresowej i sprawdzania produktu.
W tej instrukcji obsługi telewizora pokazano wyłącznie kroki dotyczące przygotowania telewizora do montażu na ścianie.
Aby uzyskać instrukcje montażu uchwytu ściennego, zobacz Informacja dotycząca montażu (uchwyt ścienny) na stronie produktu swojego modelu telewizora.
Przygotowanie do montażu na ścianie
Aby zamontować telewizor na ścianie, należy użyć uchwytu ściennego SU-WL850 (nie należy do wyposażenia) lub SU-WL450 (nie należy do wyposażenia).
Należy upewnić się, że podstawa jest podłączona przy montażu telewizora na ścianie, odnosząc się do Przewodnika ustawień.
- Przed podłączeniem przewodów należy przygotować telewizor do montażu uchwytu ściennego.
- Należy przestrzegać instrukcji danego modelu dostarczonej z uchwytem ściennym. Montaż telewizora na ścianie wymaga określonej wiedzy, zwłaszcza w zakresie prawidłowego określenia nośności ściany, na której będzie zawieszony telewizor.
- Należy powierzać montaż tego produktu na ścianie przedstawicielom firmy Sony lub licencjonowanym wykonawcom i zwracać uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową obsługą lub montażem.
- Śruby do uchwytu ściennego nie są objęte dostawą.
- Niewykorzystane śruby oraz podstawę należy przechować w bezpiecznym miejscu, na wypadek gdyby wystąpiła potrzeba ponownego zamontowania podstawy. Śruby należy przechowywać poza zasięgiem dzieci.
1. Zdjąć pokrywę podstawy i pokrywy złączy.
2. Odkręcić śruby z tylnego panelu telewizora.
Rozwiązywanie problemów
W celu rozwiązania ogólnych problemów, takich jak: czarny ekran, brak dźwięku, zawieszony obraz, brak reakcji telewizora lub utrata sygnału sieciowego, wykonaj następujące czynności.
1. Uruchom telewizor ponownie, naciskając przycisk zasilania na pilocie, aż zostanie wyświetlony komunikat. Telewizor zostanie uruchomiony. Jeśli telewizor nie włącza się, spróbuj odłączyć przewód zasilania sieciowego. Następnie naciśnij włącznik zasilania na telewizorze, poczekaj dwie minuty i podłącz przewód zasilania sieciowego. 2. Zapoznaj się z menu Pomoc, naciskając przycisk HELP na pilocie. 3. Podłącz telewizor do Internetu i wykonaj aktualizację oprogramowania. Firma Sony zaleca aktualizację oprogramowania telewizora. Aktualizacje oprogramowania zawierają nowe funkcje i ulepszenia wydajności. 4. Odwiedź stronę wsparcia firmy Sony (informacja podana na pierwszej stronie okładki niniejszej instrukcji).
Gdy telewizor zostanie podłączony, może przez pewien czas się nie włączać pomimo naciskania przycisku zasilania na pilocie lub telewizorze.
Uruchomienie systemu wymaga trochę czasu. Należy odczekać jedną minutę, następnie spróbować włączyć telewizor ponownie.
Problemy i rozwiązania
Jeśli dioda LED podświetlenia miga na czerwono.
- Policz, ile razy dioda zamiga (czas odstępu wynosi trzy sekundy).
Uruchom telewizor ponownie, odłączając przewód zasilania sieciowego do momentu, aż dioda LED przestanie migać na czerwono, a następnie ponownie włącz telewizor.
Jeśli problem nie zniknie, odłącz przewód sieciowy i skontaktuj się z lokalnym sprzedawcą lub punktem serwisowym firmy Sony, aby zgłosić, ile razy migała dioda LED podświetlenia.
Brak możliwości odbioru usługi naziemnej/kablowej.
- Sprawdź podłączenia anteny/kabla i ustawienia wzmacniacza.
- Wybierz sieć telewizji naziemnej/kablowej, naciskając przycisk TV na pilocie, a następnie, jeśli lista usług nadawania nie zostanie wyświetlona, wybierz [Cyfrowy].
- Sygnat naziemny może być przytłumiony, jeśli w obszarze odbierany jest inny silny sygnał. Ustaw opcję [LNA (Kan. ---)] na [Wył.] w sekcji ustawień strojenia cyfrowego.
- W przypadku przeniesienia do nowego domu lub próby odbioru nowych usług wyszukaj usługę, wybierając opcję [Programowanie cyfrowe].
Brak możliwości odbioru usługi satelitarnej.
Sprawdź podłączenia kabla anteny satelitarnej. - W przypadku wyświetlenia komunikatu [Brak sygnału. Wykryto przeciążenie LNB...] odłącz przewód sieciowy. Następnie sprawdź, czy kabel anteny satelitarnej nie jest uszkodzony, oraz czy nie nastąpiło zwarcie przy przewodzie sygnału satelitarnego w złączu satelitarnym.
Pilot nie działa.
Wymień baterie.
Zapomniano hasła do blokady rodzicielskiej transmisji.
- Wprowadź numer 9999 jako kod PIN i wybierz opcję [Zmień kod PIN].
Otoczenie telewizora może się nagrzać.
- Jeśli telewizor jest używany przez dłuższy czas, jego otoczenie może się nagrzać. Po dotknięciu dłonią tych części mogą być gorące.
Ekran staje się ciemniejszy podczas oglądania telewizji.
- Jeżeli cały obraz lub część obrazu pozostaje nieruchoma, jasność ekranu będzie stopniowo obniżana, aby zapobiec retencji obrazu. Nie jest to usterka telewizora.
Jesteś zaniepokojony retencją obrazu.
Jeżeli ten sam obraz jest wyświetlany wielokrotnie lub przez dłuższy okres czasu, może pojawić się retencja obrazu. Aby zmniejszyć prawdopodobieństwo pozostawienia obrazu resztkowego na ekranie, należy wyłączać telewizor przyciskiem włączania/wyłączania na pilocie lub obudowie telewizora.
Uwaga
- Odświeżanie panelu należy uruchamiać tylko przy wyraźnie widocznej retencji obrazu. Jako wartość referencyjną należy przyjąć, że jest ono uruchamiane tylko raz na rok. Należy unikać uruchamiania częściej niż raz w roku, ponieważ może to wpływać na żywotność panelu.
- Obrazy, które zawierają zegary, logo i jasne kolory (w tym biały) mogą łatwo spowodować retencję obrazu. Należy unikać wyświetlania tych typów obrazów przez dłuższy okres czasu, w przeciwnym razie może pojawić się retencja obrazu.
Na ekranie pojawia się biała linia.
- Po dłuższym okresie korzystania z telewizora automatycznie uruchamiane jest Odświeżanie panelu, które ma na celu zmniejszenie retencji obrazu. Odświeżanie panelu jest uruchamiane po wyłączeniu telewizora i trwa około jednej godziny. Podczas Odświeżania panelu na ekranie może być wyświetlana biała linia. Nie jest to usterka telewizora.
Wyświetlany jest komunikat [Odświeżanie panelu nie zakończyło się...]
Po dłuższym okresie korzystania z telewizora automatycznie uruchamiane jest Odświeżanie panelu, które ma na celu zmniejszenie retencji obrazu. Jeżeli podczas Odświeżania panelu telewizor zostanie włączony, odłączony zostanie przewód zasilający lub temperatura w pomieszczeniu wyjdzie poza zakres od 10°C do 40°C, proces ten nie zostanie ukończony i wyświetlony zostanie komunikat.
- Jeżeli Odświeżanie panelu zostało uruchomione automatycznie, będzie uruchomione ponownie po wyłączeniu telewizora pilotem zdalnego sterowania.
- Jeśli Odświeżanie panelu wywołano ręcznie, opcję można wybrać ponownie.
Dane techniczne
System
System panelu
W zależności od kraju / wybranego regionu / modelu telewizora
Analogowy: B/G, D/K, I
Cyfrowy: DVB-T/DVB-C DVB-T2d
Satelita*1: DVB-S/DVB-S2
System kolorów
PAL/SECAM/NTSC3.58 (tylko video)/NTSC4.43 (tylko video)
Zakres kanałów
W zależności od kraju / wybranego regionu / modelu
telewizora
Analogowy: UHF/VHF/kablowe
Cyfrowy: UHF/VHF/kablowe
Satelita*1: częstotliwość 950-2 150 MHz
Wyjście dźwięku
20W+20W+10W+10W
Technologia bezprzewodowa
Protokół IEEE802.11ac/a/b/g/n
(Protokół IEEE802.11ac może nie być dostępny w niektórych krajach/regionach).
Bluetooth wer. 4.2
Pasma częstotliwości
| Bezprzewodowa sieć LAN (IEEE802.11ac/a/b/g/n) |
| Zakres częstotliwość Moc | wyjsciowa |
| 2 400 - 2 483,5 MHz < 20,0 | dBm |
| 5 150 - 5 250 MHz < 23,0 | dBm |
| 5 250 - 5 350 MHz < 20,0 | dBm |
| 5 470 - 5 725 MHz < 20,0 | dBm |
| 5 725 - 5 850 MHz < 13,9 | dBm |
| Bluetooth |
| Zakres częstotliwość Moc | wyjsciowa |
| 2 400 - 2 483,5 MHz < 10,0 dBm |
RMF-TX600E
| Bluetooth |
| Zakres częstotliwość Moc | wyjsciowa |
| 2 400 - 2 483,5 MHz < 10,0 dBm |
Wersja oprogramowania
Ten sprzęt radiowy jest przeznaczony do używania z zatwierdzonymi wersjami oprogramowania wskazanymi w niniejszej Deklaracji zgodności UE.
Naciśnij przycisk HELP na pilocie, aby sprawdzić wersję oprogramowania.
Pilot:
Wybierz [Zdalne sterowanie] → [Wersja oprogramowania] z
[Ustawienia]. Dodatkowe informacje można znaleźć w Przewodniku pomocniczym.
Oprogramowanie wykorzystane w tym sprzęcie radiowym
zostało zweryfikowane pod kątem zgodności z podstawowymi wymogami Dyrektywy 2014/53/UE.
Gniazda wejściowe/Wyjściowe
Antena/kabel
75-Ohm antena zewnętrzna VHF/UHF
Antena satelitarna*1
Żeńskie złącze typu F, 75 Ohm
DiSEqC 1.0, LNB 13 V/18 V i sygnał 22 kHz
Dystrybucja za pomocą pojedynczego kabla EN50494.
AV IN
Wejście wideo/audio (minijack)
HDMI IN 1/2/3/4 (obsługuje rozdzielczość 4K, zgodność z HDCP 2.3)
Video:
4096×2160p (50, 60 Hz)*2*3, 4096×2160p (24 Hz)*2, 3840×2160p (50, 60 Hz)*3, 3840×2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, formaty komputerowe
Dźwięk
W trybie eARC (Enhanced Audio Return Channel)*5 Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy.
Z wyjątkiem trybu eARC
5,1 kanałów, liniowe PCM: 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bity, Dolby Digital, Dolby Digital Plus, DTS
Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy.
W trybie ARC
Dwukanałowe liniowe PCM: 48 kHz 16 bitów, Dolby Digital, Dolby Digital Plus, DTS
Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM: 48 kHz 16 bitów, Dolby Digital, DTS)
(mini jack stereo) Słuchawki
1,2
Port urządzeń USB. (S3 port USB HDD do obsługi funkcji nagrywania)
Porty USB 1 i 2 obsługują standard High Speed USB (USB 2.0)
Gniazdo CAM (Modułu Warunkowego Dostępu)
LAN
Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji.)
CENTER SPEAKER IN
Złącze wejściowe głośnika środkowego
Inne
Wyposażenie dodatkowe
Uchwyt ścienny: SU-WL850
10% - 80% wilgotności względnej (bez kondensacji)
Moc, karta produktu i inne
Wymagania dotyczące zasilania 220 V - 240 V (prąd zmienny), 50
Klasa efektywności energetycznej
KD-77AG9: A
KD-65AG9: B
KD-55AG9: B
Wielkość ekranu (mierzona po przekątnej) (Ok.)
KD-77AG9: 194,7 cm / 77 cali
Roczne zużycie energii*7
KD-77AG9: 293 kWh rocznie
KD-65AG9: 234 kWh rocznie
KD-55AG9: 183 kWh rocznie
Pobór mocy w stanie czuwania*9
KD-77AG9: 0,50 W (29 W w trybie aktualizacji oprogramowania lub elektronicznego przewodnika po programach)
KD-65AG9: 0,50 W (27 W w trybie aktualizacji oprogramowania lub elektronicznego przewodnika po programach)
KD-55AG9: 0,50 W (27 W w trybie aktualizacji oprogramowania lub elektronicznego przewodnika po programach)
Rozdzielczość ekranu
3840 punktów (w poziomie) × 2160 linii (w pionie)
Wartości znamionowe wyjścia
USB 1/2
maks. 5 V = 500 mA
USB 3
maks. 5 V 900 mA
Wymiary (Ok.) (szer. × wys. × gł.)
z podstawą
KD-77AG9: 172,1 × 100,1 × 30,2 cm
KD-65AG9:144,7×83,8×25,5cm
*1 Nie wszystkie modele telewizorów są wyposażone w technologie DVB-T2 lub DVB-S/S2, lub też terminal anteny satelitarnej.
*2 W przypadku podłączenia do wejścia z rozdzielczością 4096 × 2160p i opcji [Tryb szerokoekranowy] ustawionej na [Normalny] wybrana zostaje rozdzielczość wyświetlania 3840 × 2160p. Aby wyświetlić rozdzielczość 4096 × 2160p, opcję [Tryb szerokoekranowy] należy ustawić na [Pełny 1] lub [Pełny 2].
*3 Aby obsługiwać prędkość przesyłu 18 Gb/s, ustaw opcję [Format sygnału HDMI] na [Ulepszony format].
*4 Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy.
*5 Tryb eARC jest aktywny, gdy opcja [Tryb eARC] jest ustawiona na [Automat.], opcja [Głośnik] jest ustawiona na [System audio] i podłączony jest system audio kompatybilny z eARC.
*6 Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora.
*7 Zużycie energii w kWh rocznie, w oparciu o wyliczenia zużycia energii dla telewizora pracującego 4 godziny dziennie przez 365 dni w roku.
Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora.
*8 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych.
*9 Pobór mocy w trybie czuwania wzrośnie przy połączeniu telewizora z siecią.
Uwaga
- Nie wyjmuj atrapy karty lub Pokrzywy (dostępność w zależności od modelu telewizora) z gniazda CAM (Conditional Access Module, moduł dostępu warunkowego) telewizora w innym celu niż włożenie do gniazda CAM karty inteligentnej.
- Dostępność akcesoriów opcjonalnych zależy od kraju, regionu, modelu telewizora i stanu magazynowego.
- Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.
- Telewizja cyfrowa (naziemna DVB, satelitarna i kablowa), usługi interaktywne i funkcje sieciowe mogą nie być dostępne we wszystkich krajach lub obszarach. Niektóre funkcje mogą nie być włączone lub mogą nie działać poprawnie w przypadku niektórych dostawców i środowisk sieciowych. Niektórzy dostawcy usług telewizyjnych mogą pobierać opłaty za swoje usługi. Ten telewizor obsługuje nadawanie cyfrowe z użyciem kodeków MPEG-2, H.264/MPEG-4 AVC i H.265/HEVC, ale nie może zagwarantować zgodności ze wszystkimi sygnałami operatorów/usług, które mogą się zmienić z biegiem czasu.
- Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
- Dolby, Dolby Vision, Dolby Audio i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories. Wyprodukowano na licencji Dolby Laboratories. Dokumenty poufne, niepublikowane. Copyright © 1992-2015 Dolby Laboratories. Wszystkie prawa zastrzeżone. "BRAVIA", BRAVIA sync są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy Sony Corporation.
- Gracenote, logo i logotyp Gracenote oraz logo „Powered by Gracenote" są znakami towarowymi lub zarejestrowanymi znakami towarowymi Gracenote, Inc. w USA oraz innych krajach.
- Vewd® Core. Copyright 1995-2019 Vewd Software AS. Wszelkie prawa zastrzeżone.
- Google, Google Play, Chromecast, YouTube, Android TV i inne powiązane oznaczenia oraz logo są znakami towarowymi firmy Google LLC.
- Wi-Fi, Wi-Fi Alliance i Wi-Fi Direct są zarejestrowanymi znakami towarowymi Wi-Fi Alliance.
- Logo Wi-Fi CERTIFIED™ jest znakiem certyfikacji podmiotu Wi-Fi Alliance.
- W kwestii informacji na temat patentów DTS należy skorzystać z witryny http://patents.dts.com. Produkowane na licencji DTS, Inc. DTS, symbol oraz DTS i symbol są zarejestrowanymi znakami towarowymi, a DTS Digital Surround jest znakiem towarowym DTS, Inc. © DTS, Inc. Wszelkie prawa zastrzeżone.
- Słowo i logo Bluetooth® są zarejestrowanymi znakami towarowymi Bluetooth SIG, Inc. i wszelkie użycie tych znaków przez Sony Corporation odbywa się na mocy licencji. Pozostałe znaki i nazwy towarowe należą do odpowiednich właścicieli.
- Netflix jest zarejestrowanym znakiem towarowym firmy Netflix, Inc.
- DiSEqC™ jest znakiem towarowym firmy EUTELSAT. Ten telewizor obsługuje standard DiSEqC 1.0. Ten telewizor nie służy do sterowania anteną z napędem. TUXERA jest zastrzeżonym znakiem towarowym firmy Tuxera Inc. w USA i innych krajach.
- Logo USB-IF SuperSpeed USB Trident stanowi zastrzeżony znak towarowy USB Implementers Forum, Inc.
- Wszystkie inne znaki towarowe są własnością ich właścicieli.
Podłączenie stojaka do telewizora, patrz Przewodnik konfiguracji.
Spis treści
WAŻNA UWAGA 2
Cyrkulacja powietrza jest zablokowana.
Nie blokuj obszaru przepływu powietrza.
Ochrona ekranu TV (OLED TV)
Środki ochrony ekranu przed uszkodzeniem
Wypalanie obrazu
Umieszczenie tabliczki znamionowej
Naklejki z numerem modelu, datą produkcji (rok/miesiąc) i danymi o zasilaniu znajdują się na tylnej części odbiornika TV lub na opakowaniu. Znajdziesz je po zdemontowaniu pokrywy stojaka CD1
WAŻNE OSTRZEŻENIE
POMOC: Wyświetlenie menu pomocy.
←/→/→/11
Złącze żeńskie typu F, 75 omów.
DiSEqC 1.0, LNB 13 V/18 V i ton 22 kHz, rozdzielacz kablowy
EN50494.
AVIN
Wejście wideo/audio (złącze minijack)
HDMI IN 1/2/3/4 (obsługa rozdzielczości 4K, HDCP 2.3 - zgodne)
Wideo:
4096× 2160p (50, 60 Hz)*2*3, 4096× 2160p (24 Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, formaty PC4
Audio:
W trybie eARC (Enhanced Audio Return Channel) Szczegóły znajdziesz w instrukcji.
Poza trybem eARC
5.1 liniowy kanał PCM: 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bity, Dolby Digital, Dolby Digital Plus, DTS
