MANUALE UTENTE KD65AG9 SONY
Analogico: B/G, D/K, I
Digitale: DVB-T/DVB-C
DVB-T2
Satellite*1: DVB-S/DVB-S2
Sistema colore
PAL/SECAM/NTSC3.58 (solo video)/NTSC4.43 (solo video)
Analogico: UHF/VHF/Cavo
Per fissare il supporto da tavolo, consultare la Guida di installazione.
Sommario
NOTA IMPORTANTE. 2
Informazioni di sicurezza 3
Protezione dello schermo TV (TV OLED). . . .4
Telecomando televisore 5
Schema di collegamento. 7
Installazione del televisore a parete. . . . 10 Uso della staffa di montaggio a parete opzionale (SU-WL850 o SU-WL450) . . . . 10
Risoluzione dei problemi. 12
Problemi e soluzioni. 12
Caratteristiche tecniche. 13
Connessione Internet e privacy dei dati
Questo prodotto si connette a Internet durante la configurazione iniziale non appena si collega una rete, al fine di verificare la connessione a Internet e, in seguito, per configurare la schermata Home. L'indirizzo IP viene utilizzato in questa e in tutte le altre connessioni a Internet. Se non si desidera utilizzare l'indirizzo IP, non configurare la funzione Internet wireless e non collegare un cavo Internet. Consultare le informazioni sulla privacy presentate nelle schermate di configurazione per ulteriori dettagli sulle connessioni a Internet.
Introduzione
Grazie per aver scelto questo prodotto Sony. Prima di mettere in funzione il televisore, si prega di leggere attentamente il presente manuale e di conservarlo per farvi riferimento in futuro.
Nota
- Prima di mettere in funzione il televisore, leggere le "Informazioni di sicurezza" (pagina 3).
- Leggere le Avvertenze sulla sicurezza per ulteriori informazioni sulla sicurezza.
- Le immagini e le illustrazioni utilizzate nella Guida all'installazione e nel presente manuale servono esclusivamente come riferimento e possono differire dal prodotto effettivo.
Guida
Consultare ulteriori informazioni sulla risoluzione dei problemi e altre informazioni utili direttamente dal televisore. Premere HELP sul telecomando per visualizzare un elenco di argomenti o per la ricerca con parola chiave.
Guida (manuale)
Per informazioni più dettagliate, selezionare [Guida] dal menu Guida del televisore. È inoltre possibile controllare la Guida dal PC o dallo smartphone (le informazioni sono fornite nella copertina posteriore del presente manuale).
Ubicazione della targhetta di identificazione
Le etichette indicanti il modello, la data di produzione (anno/mese) e la tensione di alimentazione sono ubicate sul retro del televisore o sull'imballo. È possibile individuarle rimuovendo il coperchio del piedistallo CD1.
NOTA IMPORTANTE
Nota per le apparecchiature radio
Il fabbricante, Sony Visual Products Inc., dichiara che i tipi di apparecchiatura radio KD-77AG9, KD-65AG9, KD-55AG9 sono conformi alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.compliance.sony.de/
Avviso per i clienti: le seguenti informazioni si riferiscono esclusivamente ad apparecchi venduti in paesi che applicano le direttive UE.
Per la presente apparecchiatura radio, si applicano le seguenti restrizioni relative alla messa in servizio o relative ai requisiti per l'autorizzazione all'uso in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:
La restrizione della banda 5.150-5.350 MHz si limita esclusivamente al funzionamento in interni.
Installazione/Impostazione
Installare e utilizzare il televisore attenendosi alle istruzioni di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.
Installazione
- Il televisore deve essere installato in prossimità di una presa di corrente funzionante accessibile.
- Posizionare il televisore su una superficie stabile e piana per evitare che possa cadere e causare lesioni personali o danni materiali. Installare il televisore in una posizione che non permetta di tirarlo, spingerlo o rovesciarlo.
- Installare il televisore in modo che il relativo supporto da tavolo non sporga dal supporto del televisore (non in dotazione). Se il supporto da tavolo sporge dal supporto del televisore, il televisore potrebbe rovesciarsi o cadere e causare danni alle persone o al televisore stesso.
- Per motivi di sicurezza, verificare di aver collegato i coperchi centrali alla parte posteriore del TV quando questo si trova su un piano.
- Per l'installazione a parete rivolgersi esclusivamente a personale qualificato. Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, compresi:
Staffa di montaggio a parete SU-WL850 Staffa di montaggio a parete SU-WL450
- Fissare la staffa di montaggio a parete al televisore utilizzando esclusivamente le viti fornite in dotazione. Le viti in dotazione sono come appaiono nell'illustrazione, misurate alla superficie di fissaggio della staffa di montaggio a parete.
Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete.
L'uso di viti diverse da quelle in dotazione può causare danni interni al televisore o provocarne la caduta, ecc.
9 mm - 13 mm
Trasporto
- Prima di trasportare il televisore, scollegare tutti i cavi.
- Per trasportare un televisore di grandi dimensioni sono necessarie due o tre persone.
- Quando si trasporta il televisore manualmente, sostenerlo come illustrato. Non sollecitare il pannello e il telaio intorno allo schermo.
- Durante lo spostamento o il montaggio del televisore, non posare il televisore.
- Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.
- Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.
Prevenzione delle cadute
Ventilazione
Non coprire i fori di ventilazione o inserire oggetti nel mobile. Lasciare spazio intorno al televisore come indicato sotto. Si raccomanda caldamente di utilizzare la staffa di montaggio a parete Sony al fine di consentire un'adeguata circolazione dell'aria.
Installato a parete
Spazio minimo indispensabile attorno al televisore.
Installato sul piedistallo
- Per garantire una ventilazione adeguata ed evitare l'accumulo di sporcizia e polvere:
Non posare il televisore piatto, né installarlo in posizione capovolta, girato all'indietro o lateralmente. Non posizionare il televisore su uno scaffale o dentro un armadio. Non coprire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili. Non installare il televisore nel modo indicato di seguito.
Non bloccare l'area che assicura un'adeguata circolazione dell'aria.
Protezione dello schermo TV (TV OLED)
Precauzioni per proteggere lo schermo da danni
Persistenza delle immagini
I TV OLED sono suscettibili a persistenza d'immagine (burn-in) a causa delle caratteristiche dei materiali usati. La persistenza d'immagine può verificarsi se le immagini sono visualizzate ripetutamente nella stessa posizione sullo schermo o per un periodo di tempo prolungato. Non si tratta di un malfunzionamento del TV. Evitare la visualizzazione di immagini che possono provocare la persistenza d'immagine.
Di seguito sono riportati alcuni esempi di immagini che potrebbero causare la persistenza d'immagine:
- Contenuti con barre nere nella parte superiore e inferiore e/o alla sinistra e alla destra dello schermo. (ad esempio, Letterboxed, schermo a 4:3, definizione standard)
- Immagini fisse come le foto.
- Videogiochi con contenuti statici in alcune parti dello schermo.
- Menu sullo schermo, guide ai programmi, logo di canali e così via.
- Contenuti statici di applicazioni.
- Ticker sullo schermo, come quelli utilizzati per le notizie e i titoli.
Per ridurre la persistenza d'immagine:
- Sony consiglia di spegnere il TV normalmente premendo il pulsante di accensione sul telecomando o sul TV.
- Riempire lo schermo modificando il [Formato Immagine] al fine di eliminare le barre nere. Selezionare un [Formato Immagine] diverso da [4:3].
- Disattivare la funzione OSD (On Screen Display) premendo il pulsante i e disattivare i menu delle apparecchiature collegate. Per dettagli, fare riferimento ai manuali di istruzioni per le apparecchiature collegate.
- Evitare la visualizzazione di immagini fisse con colori luminosi (incluso il bianco), orologi e logo su qualsiasi parte dello schermo.
- Impostare le impostazioni dell'immagine in base alle condizioni ambientali. Si consiglia Immagine standard per l'uso domestico e durante la visualizzazione di contenuti in cui vengono spesso visualizzati i logo delle stazioni e così via.
Il TV è dotato delle seguenti funzioni per ridurre/prevenire la persistenza d'immagine.
Aggiornamento pannello
Aggiornamento pannello viene eseguito automaticamente per regolare l'uniformità dello schermo del TV dopo un uso prolungato. Aggiornamento pannello può essere eseguito anche manualmente e solo se la persistenza d'immagine è molto visibile o viene visualizzato il seguente messaggio: [L'aggiornamento del pannello non è stato completato...]
Attenzione:
- La funzione Aggiornamento pannello può interessare il pannello. Come riferimento, eseguire Aggiornamento pannello solo una volta l'anno. Un utilizzo più frequente può interessare la vita del pannello.
- L'aggiornamento del pannello richiede circa un'ora per essere completato.
- Durante l'aggiornamento del pannello, sullo schermo potrebbe essere visualizzata una linea bianca: non si tratta di un malfunzionamento del TV.
- La funzione Aggiornamento pannello opera con una temperatura ambiente compresa tra 10°C e 40°C.
Spostamento pixel
Sposta automaticamente l'immagine sullo schermo per evitare la persistenza dell'immagine.
Altre funzioni
La luminosità dello schermo viene ridotta automaticamente durante la visualizzazione di immagini fisse, orologi, colori luminosi o loghi e casi simili.
Telecomando e televisore
La forma del telecomando, la posizione, la disponibilità e le funzioni dei tasti del telecomando possono variare a seconda della linea/area paese/modello del televisore.
1 (Microfono): Consente di utilizzare la ricerca vocale (ad esempio, per cercare vari contenuti tramite comandi vocali).*1
Δ / ∇ / ◀ / ▶ / (D-Pad di navigazione)
Navigazione e selezione nel menu su schermo.
TV: Cambiare programma TV o un ingresso e visualizzare il menu TV.
2 (Standby TV) Tasti numerici
+/Info/Mostra testo): Consente di visualizzare le informazioni del Televideo. (Televideo): Consente di visualizzare le informazioni del Televideo. 3 Google Play NETFLIX (Solo per alcune Regioni / Paesi / Modelli TV) Tasti colorati 4 GUIDe: Consente di visualizzare la guida TV o EPG via cavo/satellitare*2.
REC LIST: Consente di visualizzare l'elenco delle registrazioni sull'USB HDD o DVR*2.
(Selezione ingresso): Consente di visualizzare e selezionare la sorgente di ingresso, ecc. (Impostazioni rapide): Consente di visualizzare le Impostazioni rapide.
BACK/ HOME
5 +/-(Volume)
(Salto) ※ (Disattivazione audio)
Suggerimento
- Il servizio di collegamento rapido all'accesso può essere attivato o disattivato tenendo premuto.
CH+/-/E
In modalità televisore: selezione del canale. In modalità Televideo: consente di selezionare la pagina successiva (3) o precedente (2).
6 AUDIO: Consente di selezionare l'audio di una sorgente multilingue o dual (a seconda della sorgente del programma).
(Impostazione Sottotitoli)
HELP: Consente di visualizzare il menu Guida.
←/→/→/11
REC: Consente di registrare il programma attualmente visualizzato sull'USB HDD o DVR*2.
EXIT
7 (Accensione) 8 Sensore del telecomando / Sensore di luce / Indicatore LED 9 Microfono integrato*3/LED: Per abilitare il microfono integrato, premere il pulsante MIC sul telecomando e seguire le istruzioni sullo schermo. Per ulteriori informazioni, consultare la Guida.
1 La ricerca vocale richiede una connessione Internet. 2 È necessaria l'impostazione [Configurazione decoder cavo/satellite] (solo per alcune regioni / Paesi / modelli TV). Per ulteriori informazioni, consultare la Guida. *3 Solo per alcune regioni / Paesi / lingue. Il consumo energetico in standby aumenta quando è abilitata la ricerca vocale con microfono integrato.
Schema di collegamento
Per ulteriori informazioni sui collegamenti, consultare la Guida premendo il tasto HELP sul telecomando.
1 CENTER SPEAKER IN
Per utilizzare gli altoparlanti del televisore come altoparlante centrale, collegare l'uscita del ricevitore AV al CENTER SPEAKER IN sul televisore. - Prima di collegare i cavi, disinserire il cavo di alimentazione di televisore e ricevitore AV dalla presa di rete. - Accertarsi che [Altoparlante] sia impostato su [Sistema audio].
Per evitare sibili quando CENTER SPEAKER IN non è collegato a un ricevitore AV, disabilitare [Modalità Altoparlante centrale TV]. Per dettagli, fare riferimento alla Guida.
2 CAM (Conditional Access Module, modulo ad accesso condizionato)
- Consente l'accesso ai servizi televisivi a pagamento. Per ulteriori dettagli, fare riferimento al manuale d'uso in dotazione alla CAM.
- La smart card non va inserita direttamente nell'alloggiamento CAM del televisore, ma nell'apposita fessura della CAM, la quale è reperibile presso i rivenditori autorizzati di zona.
- L'uso della CAM non è supportato in alcuni paesi/aree. Rivolgersi a un rivenditore autorizzato di zona per verificare la possibilità di utilizzo.
- Un messaggio CAM può apparire quando si passa a un programma digitale dopo aver visualizzato video su Internet.

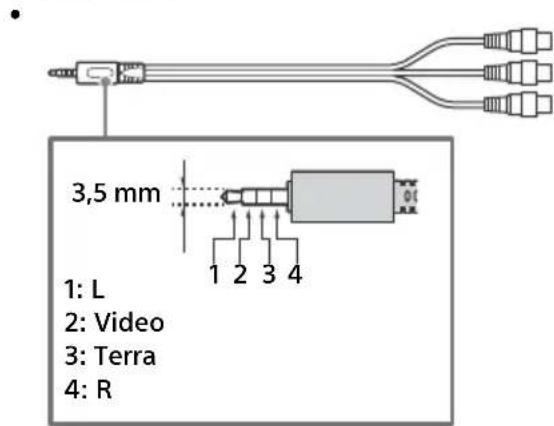

3 AV IN
- Per un collegamento composito, utilizzare una prolunga analogica (non in dotazione).
4 Cuffia
- Supporta solo il minijack stereo tripolare. Non è possibile trasmettere il suono contemporaneamente dalle cuffie e dagli altoparlanti del televisore.
5 USB1/2, USB3 (HDD REC) * 2
- Collegare un dispositivo USB di grandi dimensioni potrebbe interferire con altri dispositivi collegati.
- Quando si collega un dispositivo USB di grandi dimensioni, utilizzare la presa USB1.
- Collegare un dispositivo USB HDD alla porta USB 3 (blu).
6 HDMI IN 1/2/3/4
L'interfaccia HDMI è in grado di trasferire il video e l'audio digitale su un singolo cavo.
- Per ottenere contenuti 4K 50p/60p di alta qualità, collegare un cavo High Speed HDMI Premium e impostare [Formato segnale HDMI] su [Formato avanzato]. Eseguire questa impostazione per ogni singolo terminale HDMI IN. Per dettagli sui formati supportati, fare riferimento a "Caratteristiche tecniche" nel presente manuale (pagina 13-14).
HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel)
Collegare il sistema audio a HDMI IN 3 per dirigere l'audio del televisore verso il sistema audio. Un sistema audio con supporto HDMI eARC/ARC è in grado di inviare il video al televisore e di ricevere l'audio dal televisore tramite lo stesso cavo HDMI. Se il sistema audio non supporta HDMI eARC/ARC, è necessario un ulteriore collegamento a DIGITAL AUDIO OUT (OPTICAL).
- Utilizzare il cavo HDMI con Ethernet per collegare il sistema audio a eARC.
7 TT (Ingresso RF), A (Ingresso satellite)
- Collegamenti per trasmissione terrestre/ via cavo e via satellite. Fasi di collegamento: SUB. → MAIN → Antenna
- Per la presa SUB., collegare solo quando si utilizza la modalità sintonizzatore Twin ad eccezione della Distr. via cavo singolo EN50494.
1 Per un dispositivo esterno che dispone solo di SCART AV OUT, utilizzare un adattatore SCART-RCA e una prolunga analogica. 2 Solo per alcune Regioni / Nazioni / Modelli TV.
Nota
Non è possibile fissare il coperchio laterale cc) dove i cavi sono collegati al terminale laterale. - Assicurarsi di riporre il coperchio laterale in un luogo sicuro per un uso futuro.
Installazione del televisore a parete
Uso della staffa di montaggio a parete opzionale (SU-WL850 o SU-WL450)
Per i clienti:
Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di affidare l'installazione del televisore a rivenditori o a installatori autorizzati Sony. Non cercare di eseguire l'installazione personalmente.
Per i rivenditori e installatori Sony:
Prestare massima attenzione alla sicurezza durante gli interventi di installazione, manutenzione periodica e controllo del prodotto.
Il manuale d'uso del televisore spiega solo le fasi di preparazione all'installazione a parete.
Per istruzioni sull'installazione della staffa di montaggio a parete, consultare le informazioni di installazione (staffa di montaggio a parete) sulla pagina del prodotto per il modello del televisore. www.sony.eu/support/
Preparazione per l'installazione a parete
Utilizzare la staffa di montaggio a parete SU-WL850 (non in dotazione) o SU-WL450 (non in dotazione) per installare la TV alla parete.
Verificare di fissare il piedistallo prima di installare la TV a parete, facendo riferimento alla Guida di installazione.
- Predisporre la TV per la staffa di montaggio a parete prima di eseguire i collegamenti dei cavi.
- Seguire le istruzioni indicate nella guida fornita con la staffa di montaggio a parete per il modello. Per l'installazione della presente TV è necessaria una certa esperienza e competenza, soprattutto per determinare la solidità della parete e la sua capacità di sostenere il peso della TV.
- Affidare il fissaggio di questo prodotto alla parete a rivenditori o a installatori autorizzati Sony e prestare attenzione adeguata alla sicurezza durante l'installazione. Sony non può essere ritenuta responsabile per danni o lesioni causati da usi non appropriati del prodotto o da installazione non corretta.
- Le viti per la staffa di montaggio a parete non sono in dotazione.
- Accertarsi di conservare le viti non utilizzate e il piedistallo in un luogo sicuro finché non si è pronti al fissaggio del piedistallo. Tenere le viti lontano dai bambini.
1 Rimuovere il coperchio del piedistallo e i coperchi dei terminali.
2 Rimuovere le viti dal retro del televisore.
Risoluzione dei problemi
Per risolvere problemi come: assenza di immagine, assenza di suono, immagine bloccata, nessuna reazione ai comandi, o problemi di connessione alla rete, provare ad eseguire le seguenti operazioni.
1 Riavviare il televisore premendo il tasto di accensione sul telecomando finché non viene visualizzato un messaggio. Se il televisore non si ripristina, provare a scollegare il cavo di alimentazione. Quindi premere il tasto di accensione sul televisore e attendere per due minuti, ricollegare il cavo di alimentazione. 2 Consultare il menu Guida premendo il tasto HELP sul telecomando. 3 Connettere il televisore a Internet ed eseguire l'aggiornamento del software. Sony consiglia di mantenere aggiornato il software del televisore. Gli aggiornamenti software forniscono nuove funzioni e miglioramenti delle prestazioni. 4 Consultare il sito Web di assistenza Sony (le informazioni sono fornite nella copertina anteriore del presente manuale).
L'inizializzazione del sistema necessita di un po' di tempo. Attendere circa un minuto, poi riprovare.
Problemi e soluzioni
Se l'illuminazione del LED lampeggia in rosso.
- Contare il numero di lampeggi (l'intervallo è di tre secondi).
Riavviare il televisore scollegando il cavo di alimentazione fino a quando l'indicatore LED smette di lampeggiare in rosso, quindi accendere il televisore.
Se il problema persiste, scollegare il cavo di alimentazione e rivolgersi al rivenditore o al centro servizi Sony comunicando il numero di volte in cui l'illuminazione del LED lampeggia.
Impossibile ricevere il servizio terrestre/via cavo.
- Controllare i collegamenti dell'antenna/TV via cavo.
- Selezionare il servizio digitale terrestre/TV via cavo premendo il tasto TV sul telecomando, quando selezionare [Digitale] se il servizio di trasmissione non viene visualizzato.
- Il segnale terrestre potrebbe essere soppresso se è presente un forte segnale nelle vicinanze. Impostare [LNA (Canale ---)] su [Disattivato] nelle impostazioni di sintonizzazione digitale.
- Dopo essersi trasferiti in una nuova casa o dopo aver cercato di ricevere nuovi servizi, tentare una ricerca del servizio selezionando [Ricerca automatica dei canali TV DTT].
Impossibile ricevere il servizio satellitare.
- Controllare il collegamento del cavo satellitare.
- Quando viene visualizzato il messaggio [Nessun segnale. Rilevato sovraccarico LNB...], scollegare il cavo di alimentazione. Quindi, assicurarsi che il cavo satellitare non sia danneggiato e che la linea del segnale satellitare non sia in corto circuito nel connettore satellitare.
Il telecomando non funziona.
Sostituire le batterie.
Il blocco parentale per la password di trasmissione è stato dimenticato.
- Digitare 9999 per il codice PIN e selezionare [Modifica codice PIN].
Le aree in prossimità del televisore si riscaldano.
- È normale che le aree attorno al TV si riscaldino.
Lo schermo diventa più scuro durante il funzionamento del TV.
- Se l'intera immagine o parte dell'immagine rimane fissa, la luminosità dello schermo viene ridotta gradualmente per evitare la persistenza dell'immagine. Non si tratta di un malfunzionamento del TV.
L'utente è preoccupato per la persistenza dell'immagine.
Se la stessa immagine viene visualizzata ripetutamente o per un periodo di tempo prolungato, potrebbe verificarsi la persistenza dell'immagine. Per ridurre la persistenza delle immagini, consigliamo di spegnere il TV normalmente premendo il pulsante di accensione sul telecomando o sul TV.
Nota
- Eseguire Aggiornamento pannello solo quando la persistenza dell'immagine è molto evidente. Come riferimento, eseguirlo una volta l'anno. Evitare di eseguirlo più spesso, perché tale operazione può influire sulla vita del pannello.
- Le immagini che includono orologi, loghi e colori luminosi (incluso il bianco) possono causare facilmente la persistenza dell'immagine. Evitare la visualizzazione di questi tipi di immagini per un periodo di tempo prolungato: potrebbe verificarsi la persistenza dell'immagine.
Sullo schermo viene visualizzata una linea bianca.
- Aggiornamento pannello viene eseguito automaticamente dopo che il TV è stato utilizzato per un periodo di tempo prolungato al fine di ridurre la persistenza dell'immagine.
Aggiornamento pannello viene avviato dopo che il TV è stato spento e richiede circa un'ora per il completamento. Durante Aggiornamento pannello, sullo schermo potrebbe essere visualizzata una linea bianca. Non si tratta di un malfunzionamento del TV.
Viene visualizzato il messaggio [L'aggiornamento del pannello non è stato completato...].
Aggiornamento pannello viene eseguito automaticamente dopo che il TV è stato utilizzato per un periodo di tempo prolungato al fine di ridurre la persistenza dell'immagine. Se il TV è acceso, il cavo di alimentazione CA è scollegato o la temperatura della stanza non rientra nell'intervallo compreso tra 10°C e 40°C durante l'Aggiornamento pannello, il processo non verrà completato e verrà visualizzato quel messaggio.
- Se Aggiornamento pannello viene avviato automaticamente, verrà riavviato allo spegnimento del TV con il telecomando.
- Se l'Aggiornamento pannello viene iniziato manualmente, selezionarlo nuovamente.
Caratteristiche tecniche
Sistema
Tipo di pannello
Pannello OLED (Organic Light Emitting Diode)
Sistema TV
In base alla nazione/regione selezione/al modello del televisore
Televisore
Analogico: B/G, D/K, I
Digitale: DVB-T/DVB-C DVB-T2
In base alla nazione/regione selezione/al modello del televisore
Televisore
Analogico: UHF/VHF/TV via cavo
Digitale: UHF/VHF/TV via cavo
Satellite*: Frequenza IF 950-2.150 MHz
Potenza d'uscita audio
20W+20W+10W+10W
Tecnologia wireless
Protocollo IEEE802.11ac/a/b/g/n
(IEEE802.11ac potrebbe non essere disponibile a seconda dei
paesi/delle regioni.)
Bluetooth Versione 4.2
Bande di frequenza
| LAN wireless (IEEE802.11ac/a/b/g/n) |
| Gamma di frequenza Poten | za in uscita |
| 2.400 - 2.483,5 MHz < 20,0 | dBm |
| 5.150 - 5.250 MHz < 23,0 | dBm |
| 5.250 - 5.350 MHz < 20,0 | dBm |
| 5.470 - 5.725 MHz < 20,0 | dBm |
| 5.725 - 5.850 MHz < 13,9 | dBm |
| Bluetooth |
| Gamma di frequenza Potenzi | za in uscita |
| 2.400 - 2.483,5 MHz < 10,0 | dBm |
RMF-TX600E
| Bluetooth |
| Gamma di frequence Poten | za in uscita |
| 2.400 - 2.483,5 MHz < 10,0 | dBm |
Versione software
Questa apparecchiatura radio deve essere utilizzata con le versioni approvate del software indicate nella Dichiarazione di conformità UE.
Premere HELP sul telecomando per conoscere la versione software.
Telecomando:
Selezionare [Telecomando] → [Versione software] da [Impostazioni]. Per ulteriori informazioni, consultare la Guida.
Il software caricato su questa apparecchiatura radio è stato verificato per essere conforme ai requisiti essenziali della
Direttiva 2014/53/UE.
Prese Ingressi/Uscite
Antenna / cavo
Terminale esterno 75 ohm per VHF/UHF
Presa per antenna satellitare*
Connettore di tipo F femmina, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V e tono a 22 kHz, distribuzione a cavo singolo EN50494.
AV IN
Ingresso audio/video (mini jack)
HDMI IN 1/2/3/4 (supporta risoluzione 4K, compatibile HDCP 2.3)
Video:
In modalità eARC (Enhanced Audio Return Channel). Per i dettagli, consultare la Guida.
Eccetto modalità eARC
PCM lineare 5.1 canali: 32/44.1/48/88.2/96/176.4/192 kHz, 16/20/24 bit, Dolby Digital, Dolby Digital Plus, DTS
Per i dettagli, consultare la Guida
In modalità ARC
PCM lineare due canali: 48 kHz, 16 bit, Dolby Digital, Dolby Digital Plus, DTS
Presa ottica digitale (PCM lineare due canali: 48 kHz 16 bit, Dolby Digital, DTS)
Porta del dispositivo USB. (dispositivo USB HDD SS per funzione REC)
Le porte USB 1 e 2 supportano USB High Speed (USB 2.0)
La porta USB 3 supporta USB Super Speed (USB 3.1 Gen 1)
Alloggiamento CAM (modulo ad accesso condizionato)
LAN
Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione e la qualità non sono garantite.)
CENTER SPEAKER IN
Terminale di ingresso altoparlante centrale
Altri
Accessori opzionali
Staffa di montaggio a parete: SU-WL850
Staffa di montaggio a parete: SU-WL450
Temperatura di funzionamento
Da 0°C a 40°C
Umidità di funzionamento
Dal 10% all'80% di u. r. (senza condensa)
Potenza, caratteristiche prodotto e altri
Requisiti di alimentazione
220V-240V CA, 50Hz
Classe di efficienza energetica
KD-77AG9: A
KD-65AG9: B
KD-55AG9: B
Dimensioni schermo (diagonale) (approssimative)
KD-77AG9: 194,7 cm / 77 pollici
KD-65AG9: 163,9 cm / 65 pollici
KD-55AG9: 138,8 cm / 55 pollici
Potenza assorbita
In modalità [Standard]
KD-77AG9: 211 W
KD-65AG9: 169 W
KD-55AG9: 132 W
In modalità [Brillante]
KD-77AG9: 674 W
KD-65AG9: 490 W
KD-55AG9: 394 W
Consumo energetico annuo
KD-77AG9: 293 kWh all'anno
KD-65AG9: 234 kWh all'anno
KD-55AG9: 183 kWh all'anno
Potenza assorbita in modalità standby*8,9
KD-77AG9: 0,50 W (29 W durante l'aggiornamento software o della Guida TV elettronica)
KD-65AG9: 0,50 W (27 W durante l'aggiornamento software o della Guida TV elettronica)
KD-55AG9: 0,50 W (27 W durante l'aggiornamento software o della Guida TV elettronica)
Risoluzione schermo
3.840 punti (orizzontale) × 2.160 linee (verticale)
Valori nominali uscita
USB 1/2
5V, 500mA MAX
USB3
5V, 900mA MAX
Dimensioni circa (l × a × p)
con supporto da tavolo
KD-77AG9: 172,1 × 100,1 × 30,2 cm
KD-65AG9: 144,7 × 83,8 × 25,5 cm
senza supporto da tavolo
KD-77AG9: 172,1 × 99,6 × 4,9 cm
KD-65AG9: 144,7 × 83,4 × 4,0 cm
con supporto da tavolo
KD-77AG9: 39,7 kg
KD-65AG9: 24,8 kg
KD-55AG9: 22,3 kg
senza supporto da tavolo
KD-77AG9: 35,3 kg
KD-65AG9: 21,2 kg
KD-55AG9: 18,7 kg
*1 Non tutti i televisori dispongono di tecnologia DVB-T2 o DVB-S/S2 o di terminale antenna satellitare.
*2 Se la risoluzione di ingresso è 4096 × 2160p e [Formato Immagine] è impostato su [Normale], la risoluzione viene impostata come 3840 × 2160p. Per visualizzare 4096 × 2160p, impostare [Formato Immagine] su [Intero 1] o [Intero 2].
*3 Per supportare 18 Gbps, impostare [Formato segnale HDMI] su [Formato avanzato].
*4 Per i dettagli, consultare la Guida.
*5 La modalità eARC è attiva quando [Modalità eARC] è impostata su [Auto], [Altoparlante] è impostato su [Sistema audio] e il sistema audio compatibile con eARC è connesso.
*6 Solo per alcune Regioni / Paesi / Modelli TV.
*7 Consumo energetico annuale in kWh, basato sulla potenza assorbita di un televisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il televisore.
*8 Il valore dell'assorbimento di potenza specificato in stand-by viene raggiunto dopo alcuni minuti dallo spegnimento, cioè dopo che il televisore avrà terminato tutti i processi interni.
*9 Quando la TV è connessa alla rete, il consumo energetico in standby aumenta.
Nota
- Rimuovere la scheda fittizia o il coperchio (la disponibilità dipende dal modello del televisore) dell'alloggiamento CAM (modulo ad accesso condizionato) del televisore esclusivamente per inserire una smart card in CAM.
- La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di televisore/dalle scorte.
- Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.
Note sul funzionamento della TV Digitale
- La TV digitale (digitale terrestre, satellite e TV via cavo), i servizi interattivi e le funzioni di rete internet potrebbero non essere disponibili in tutti i Paesi o le regioni. Alcune funzioni potrebbero non essere abilitate o potrebbero non funzionare correttamente con alcuni fornitori di servizi o reti internet.
Alcuni provider di servizi TV potrebbero applicare tariffe per i loro servizi.
- Questo televisore supporta trasmissione digitale con i codec MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, ma non si garantisce la compatibilità con tutti i segnali dell'operatore/del servizio, che potrebbero cambiare nel tempo.
- I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
- Dolby, Dolby Vision, Dolby Audio e il simbolo della doppia D sono marchi di Dolby Laboratories. Prodotto su licenza di Dolby Laboratories. Opere riservate non pubblicate. Copyright © 1992-2015 Dolby Laboratories. Tutti i diritti riservati. "BRAVIA", B BRAVIA Sync sono marchi di fabbrica o marchi di fabbrica registrati di Sony Corporation.
- Gracenote, il logo e il logotipo Gracenote, nonché il logo "Powered by Gracenote" sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote, Inc. negli Stati Uniti e/o in altri paesi.
- Vewd® Core. Copyright 1995-2019 Vewd Software AS. All rights reserved.
- Google, Google Play, Chromecast, YouTube, Android TV e altri loghi e marche correlati sono marchi di Google LLC.
- Wi-Fi®, Wi-Fi Alliance® e Wi-Fi Direct® sono marchi registrati di Wi-Fi Alliance.
- Il logo Wi-Fi CERTIFIED™ è un marchio di certificazione di Wi-Fi Alliance.
- Per i brevetti DTS, consultare il sito http://patents.dts.com. Prodotto su licenza di DTS, Inc. DTS, il simbolo, & DTS e il simbolo insieme sono marchi di fabbrica registrati e DTS Digital Surround è un marchio di fabbrica di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.
- Il marchio denominativo e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e sono utilizzati da Sony Corporation su licenza. Tutti gli altri marchi di fabbrica o nomi commerciali sono di proprietà delle rispettive aziende.
- Netflix è un marchio registrato di Netflix, Inc.
- DiSEqC™ è un marchio di fabbrica di EUTELSAT. Questo televisore supporta DiSEqC 1.0 ma non è progettato per il controllo di antenne motorizzate. TUXERA è un marchio di fabbrica registrato di Tuxera Inc. negli Stati Uniti e in altri Paesi.
- Il logo USB-IF SuperSpeed USB Trident è un marchio di fabbrica registrato di USB Implementers Forum, Inc.
- Tutti gli altri marchi di fabbrica sono di proprietà delle rispettive aziende.
Installare/Configurare
- I termini HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi commerciali o marchi commerciali registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
- I simboli Dolby, Dolby Vision, Dolby Audio e il doppio simbolo D sono marchi commerciali di Dolby Laboratories. Prodotto su licenza di Dolby Laboratories. Lavori non pubblicati e confidenziali. Diritti d'autore © 1992-2015 Dolby Laboratories. Tutti i diritti riservati. "BRAVIA", "BRAVIA Sync" sono marchi commerciali o marchi commerciali registrati di Sony Corporation.
- Gracenote, il logo e il logotipo Gracenote e il logo "Powered by Gracenote" sono marchi commerciali registrati o marchi commerciali di Gracenote, Inc. negli Stati Uniti e/o in altri paesi. Vewd Core. Copyright 1995-2019 Vewd Software AS. Tutti i diritti riservati.
- Google, Google Play, Chromecast, YouTube, Android TV e altri marchi e loghi correlati sono marchi commerciali di Google LLC.
- Wi-Fi, Wi-Fi Alliance® e Wi-Fi Direct® sono marchi commerciali registrati di Wi-Fi Alliance.
- Il logo Wi-Fi CERTIFIED™ è un marchio di certificazione di Wi-Fi Alliance.
- Per informazioni sui brevetti DTS, visitare http://patents.dts.com. Prodotto su licenza di DTS, Inc. DTS, il simbolo, DTS e il simbolo insieme sono marchi commerciali registrati, e DTS Digital Surround è un marchio commerciale di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.
- I marchi e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Sony Corporation è concesso su licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.
- Netflix è un marchio commerciale registrato di Netflix, Inc.
- DiSEqC™ è un marchio commerciale di EUTELSAT. Questo televisore supporta DiSEqC 1.0. Questo televisore non è progettato per il controllo di antenne motorizzate. TUXERA è un marchio commerciale registrato di Tuxera Inc. negli Stati Uniti e in altri paesi.
- Il logo SuperSpeed USB Trident di USB-IF è un marchio commerciale registrato di USB Implementers Forum, Inc.
- Tutti gli altri marchi commerciali sono di proprietà dei rispettivi titolari.
3a Da 3akaunTe NOCTaBkata 3a Maca, BnKTe PbKOBOCTBOTO 3a HacTpoKa.
CbDbpxkHne
BAKHA 3AEBJIEXKA 2
HΦopmaun3a6e3onacnoct. 3
3aunTaHaekpaHaHaTeJIeBn3opa (OLED TEJIeBn3OP) .4
MONTAX Ha TeJeBn30pa Ha CTeHa
M3noJ3BaHe Ha onuohalHaTa KOH3oJa 3a 3akpenBaHe KbM cTeHa (SU-WL850 nIISU-WL450)
Dn noTpe6nteJnte:
OT cbobpaqhenia 3a 6e30nacnoct n 3aunTa Ha npodykTa, Sony hactoTeHNO npenopbUBA MOHTnpaHeTo Ha TeIeBn3opa Ha CTeHaT Da ce N3BbpNt OT KBaIIuΦnupanPiPOeCNoHnaJIncn.
До дстprи6уторпe Ha Sonyи noДи3нblHnTeJInTe:
POnxOJeTe C NoIeHepTaHO BnMaHHe KbM 6e3oNaChocTtA NO BpeMe Ha MOHTaKa, NepNoDnUHaTa TPODbXkA n npOBepKaTa Ha To3n npOdyKT.
HΦopMaζηa MoHTaχ Na KOH3OJa 3a 3aKpeNbaHe KbM CTeHa
B TOBa cnpaBOUHO pKOBODCTBO e NOKa3aHa cAmO NOIroTOBkata 3a MOHTaX IpeN TeJIeBu3OpbT da 6bJe MOHTnpaH Ha CTeHaTa.
3a INHCTpykUIOHTHOCHO MOHTnpaHeTo Ha KOH3OJaTa 3a 3akpenBaHe KbM CTeHa BuxKTe INHΦOpMaUIN 3a MoHTaX (Koh3OJa 3a 3akpenBaHe KbM CTeHa) Ha CtpaHnUaTa 3a BaUIn MOneJI TeJeBn3Op. www.sony.eu/support/
IOnrToBka 3a MoHTnpaHe Ha CTeHa
Изпольай Te Koнзола 3a зakpenbahe кым сTeHa SU-WL850 (He e Дocтави) Ии SU-WL450 (He e Дocтави) 3a моHTирае Ha TeleВиЗopa Ha CTeHaTа.
YBepete ce, ye ce npinkpenniln noctabKaTa 3a Maca, npei da MOHTnpaTe TeIeBn3opa KbM CTeHa, KaTO CJIeDbATE pbKOBOODCTBOTO 3a NHCTaJaua.
- IopntBte TeIeBn3opa 3a KOH3oJata 3a 3akpenBaHe KbM CTeHa, npedn da CbpxKeTe Ka6eJIte. CneBaIe pBKOBOCTBOTO C INHCTpyKUIN, IpeIOCTaBeHO C KOH3OJaTa 3a 3aKpeINBaHe KbM CTeHa 3a BaIIra MoJeI. Heo6XoIMn ca IOCTaTbUHO 3HaHnY UMeHn 3a MOHTnpAHeTO Ha TeJebN3Opa, Oco6eHO 3a onpeJeIHe Ha 3dpabUNHaTa HA cTeHATA,3a Da N3DbpKn TExEcTTa Ha TeJebN3Opa. Ha Bcya ca ha noBepe 3akpenBaHeTo Ha To3n IpOdyKT KbM CTeHa Ha DnCTpN6yTopn Ha Sony nI nn H3npaHn NOIN3bInHntEn n No BpeMe Ha MOtaja OobpHeTe Oco6eHO BHImaHne Ha MepKte 3a 6e30anachocT. Sony He HOCN OTROBOPHOCT 3a NobpeDn INn HapaHraHn, npuHHeHn OT He npabUNH MaHUYlaUncn INn MOHTaK. BnHTOBeTe 3a KOH3OJaTa 3a 3akpenBaHe KbM CTeHa He ca npedocTaBeHn.
- HenpemeHHo CbXpaHbAaTe Heu3noJ3BaHnTe BnHTOBe u NocTabKaTa 3a Maca Ha 6e3OnaCHO Macto, DOKaTO Ce npuroTBaTe Da MOHTnPate NocTabKaTa 3a Maca. CbXpaHbAaTe BnHTOBete daJeUOT MaKIn Deua.
1 PpemaxHeTe kanaka Ha cToKata u KanauTe Ha TepMHaJIte.
2 CbaJeTe BnHTOBeTe OT 3aHaTa CTpaHa Ha TeJeBu3Opa.
