GEBRUIKSAANWIJZING KD65AG9 SONY
Zie de installatiehandleiding voor het bevestigen van de tafelstandaard.
Inhoudsopgave
Veiligheidsinformatie 3
Het TV-scherm beschermen (OLED TV) . . . 4
Afstandsbediening en tv . . . 5
Aansluitschema . . . 7
De televisie op de wand installeren . . . 10
De optionele Wandmontagesteun
gebruiken (SU-WL850 of SU-WL450) . . . 10
Problemen oplossen . . . 12
Problemen en oplossingen . . . 12
Specificaties . . . 13
Internetverbinding en privacy van de gegevens
Dit product maakt, zodra een netwerk is aangesloten, verbinding met het internet bij de eerste instelling om de internetverbinding te bevestigen en later om het homescherm te configureren. Hiervoor en voor alle andere internetverbindingen wordt uw IP-adres gebruikt. Als u wilt dat uw IP-adres helemaal niet wordt gebruikt, moet u de draadloze internetfunctie niet instellen en geen internetkabel aansluiten. Zie hiervoor de privacyinformatie die op de instelschermen wordt weergegeven voor details over de internetverbinding.
Inleiding
Bedankt dat u hebt gekozen voor dit Sony product. Alvorens de televisie te gebruiken, verzoeken wij u deze handleiding volledig door te lezen. Bewaar de handleiding voor raadpleging in de toekomst.
Opmerkingen
Lees voor het bedienen van de televisie de "Veiligheidsinformatie" (pagina 3). - Lees de meegeleverde veiligheidsinformatie voor extra informatie over veiligheid. - De afbeeldingen en illustraties die in de installatiehandleiding en de handleiding worden gebruikt, gelden uitsluitend als referentie en kunnen van het actuele product afwijken.
Help
U kunt meer informatie over probleemoplossing en andere handige tips direct op uw televisie vinden. Druk op de afstandsbediening op HELP voor een lijst met onderwerpen of om op trefwoord te zoeken.
Helpgids (handleiding)
Selecteer voor meer gedetailleerde informatie [Helpgids] in het helpmenu op uw televisie. U kunt ook de helpgids bekijken op uw pc of smartphone (informatie aangegeven op de achterkant van deze handleiding).
Locatie van het identificatielabel
Het label met het modelnummer, de productiedatum (jaar/maand) en de voedingsklasse bevindt zich op de achterkant van de tv en op de verpakking. U kunt ze vinden door de afdekking van de standaard te verwijderen.
BELANGRIJK BERICHT
Opmerking voor radioapparatuur
Hierbij verklaart Sony Visual Products Inc. dat de types radioapparatuur
KD-77AG9, KD-65AG9, KD-55AG9 conform zijn met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://www.compliance.sony.de/
Opmerking voor klanten: de volgende informatie is enkel van toepassing voor apparaten die verkocht worden in landen die de EU-richtlijnen in acht nemen.
Voor deze radioapparatuur gelden in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME en Kosovo de volgende beperkingen op het in gebruik nemen of op de voorschriften voor toestemming tot het gebruik:
De 5.150-5.350 MHz-band mag uitsluitend binnen worden gebruikt.
Installatie/configuratie
Installeer en gebruik de televisie volgens de instructies hieronder om het risico op brand, elektrische schok, schade en/of letsel te vermijden.
Installatie
- Het televisietoestel moet in de buurt van een goed toegankelijk stopcontact worden geplaatst.
- Plaats de televisie op een stabiel, horizontaal oppervlak om te vermijden dat hij valt en persoonlijk letsel of schade aan eigendommen veroorzaakt.
- Zet de televisie op een plaats waar er niet aan getrokken of tegen geduwd kan worden, en waar deze niet omver kan vallen.
- Plaats de tv zo dat de tv-standaard niet buiten de rand van het televisiemeubel (niet bijgeleverd) steekt. Als de tv-standaard buiten de rand van het televisiemeubel steekt, kan de tv omkantelen of vallen en dat kan persoonlijk letsel of beschadiging van het toestel tot gevolg hebben.
Zorg er omwille van veiligheidsredenen voor dat de middelste panelen bevestigd zijn aan de achterkant van de TV als de TV in de tafelstand staat. - Laat wandinstallaties alleen door gekwalificeerd servicepersoneel uitvoeren. - Het wordt om veiligheidsredenen aanbevolen accessoires van Sony te gebruiken, zoals:
- Wandmontagesteun SU-WL850
- Wandmontagesteun SU-WL450
- Gebruik de schroeven die bij de Wandmontagesteun geleverd zijn voor het bevestigen van de Wandmontagesteun aan het televisietoestel. De bijgeleverde schroeven zijn ontworpen zoals aangegeven op de afbeelding, wanneer gemeten vanaf het bevestigingsoppervlak van de Wandmontagesteun.
De diameter en de lengte van de schroeven verschillen naargelang het model van de wandmontagesteun.
Het gebruik van andere schroeven dan de meegeleverde schroeven kan resulteren in interne schade van het televisietoestel of kan ertoe leiden dat de televisie valt enz.
9 mm - 13 mm
Transport
- Voordat u het televisietoestel transporteert, moet u alle snoeren loskoppelen.
- Voor het transport van een groot televisietoestel zijn twee of drie personen nodig.
- Wanneer de televisie met de hand wordt gedragen, dient u deze als volgt vast te houden. Druk niet op het paneel en het frame rond het scherm.
Bij de behandeling of montage van de televisie, mag u de televisie niet plat neerleggen.
- Wanneer u het televisietoestel vervoert, mag u dit niet blootstellen aan schokken of sterke trillingen.
- Als u het televisietoestel naar de reparateur brengt of vervoert, verpakt u het in de oorspronkelijke doos en verpakkingsmaterialen.
Omvalpreventie
Ventilatie
- Bedek nooit de ventilatie-openingen en steek nooit iets daardoor naar binnen.

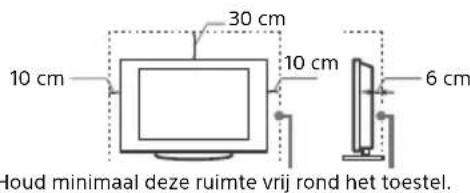

- Houd ruimte vrij rond het televisietoestel zoals hierna wordt aangegeven.
- Het wordt aanbevolen de wandmontagesteun van Sony te gebruiken voor een goede luchtcirculatie.
Installatie aan de wand
Installatie op de standaard
Voor een goede ventilatie en om ophoping van vuil en stof te voorkomen:
- Plaats het televisietoestel niet plat op de grond en installeer het niet ondersteboven, achterstevoren of gedraaid.
- Installeer het televisietoestel niet op een plank, kleed, bed of in een kast. Dek het televisietoestel niet af met een doek, zoals gordijnen, of voorwerpen als kranten enz.
- Installeer het televisietoestel niet zoals hierna wordt getoond.
Zorg ervoor dat de luchtcirculatiezone niet geblokkeerd is.
Het TV-scherm beschermen (OLED TV)
Voorzorgsmaatregelen om het scherm te beschermen tegen schade
Inbranden van nabeelden
OLED-TV's zijn vatbaar voor inbranden van nabeelden als gevolg van de kenmerken van de gebruikte materialen. Inbranden van nabeelden kan plaatsvinden indien beelden herhaaldelijk of gedurende een lange periode op dezelfde plaats op het scherm worden weergegeven. Dit is geen defect van de TV. Vermijd de weergave van beelden die inbranden van nabeelden zouden kunnen veroorzaken.
Enkele voorbeelden van beelden die zouden kunnen leiden tot inbranden van nabeelden:
- Content met zwarte stroken aan de boven- of onderkant en/of de linker- en rechterzijde van het scherm. (bijvoorbeeld van het formaat Letterbox, 4:3, standaarddefinitie)
- Statische beelden, zoals foto's.
- Videogames waarbij een gedeelte van het scherm wordt ingenomen door statische content.
- Menu's op het scherm, programmagidsen, zenderlogo's enz.
- Statische content in toepassingen.
- Tickers op het scherm, zoals bij nieuwsuitzendingen en kopen.
Hoe kunt u het risico op inbranden van nabeelden verkleinen?
- Sony raadt aan om de TV op een normale manier af te zetten door op de aan/uit-knop te duwen van de afstandsbediening of op de TV. Vul het scherm door over te stappen op [Wide-modus] om de zwarte stroken weg te werken. Selecteer [Wide-modus] in plaats van [Normaal]. Druk op de OSD (On Screen Display) om deze uit te schakelen en schakel de menu's van aangesloten apparatuur uit. Raadpleeg de handleidingen van de aangesloten apparatuur voor meer informatie.
- Vermijd de weergave van statische beelden met felle kleuren (ook wit), klokken of logo's op hetzelfde gedeelte van het scherm.
- Pas de beeldinstellingen aan aan de omgevingsomstandigheden. Het Standaardbeeld wordt aanbevolen voor normaal gebruik en voor het bekijken van content waarbij zenderlogo's enz. vaak worden weergegeven.
De TV beschikt over de volgende functies om inbranden van nabeelden te helpen verminderen/voorkomen.
Schermvernieuwing
Schermvernieuwing wordt automatisch uitgevoerd om de uniformiteit van het TV-scherm te regelen nadat het gedurende een lange tijd is gebruikt. Schermvernieuwing kan ook handmatig worden uitgevoerd en mag alleen worden gebruikt indien inbranden van nabeelden duidelijk is of indien u de volgende melding ziet: [Schermvernieuwing is niet voltooid...]
Voorzichtig:
- De functie Schermvernieuwing kan een invloed hebben op het scherm. Ter indicatie bevelen wij aan om Schermvernieuwing slechts een keer per jaar uit te voeren. Voer het niet meer dan een keer per jaar uit, omdat het een invloed kan hebben op de levensduur van het scherm.
- Schermvernieuwing neemt ongeveer een uur in beslag.
- Het is mogelijk dat een witte lijn op het scherm verschijnt tijdens de Schermvernieuwing, maar dat is geen defect van de TV.
- Schermvernieuwing werkt alleen bij een kamertemperatuur van 10°C tot 40°C.
Pixelverschuiving
Hiermee wordt het beeld automatisch verplaatst op het scherm om inbranden van nabeelden te voorkomen.
Andere functie
De helderheid van het scherm wordt automatisch verminderd wanneer stilstaande beelden, klokken, felle kleuren of logo's en dergelijke worden weergegeven.
Afstandsbediening en tv
De vorm van de afstandsbediening, locatie, beschikbaarheid en functie van de toetsen van de afstandsbediening kunnen verschillen afhankelijk van uw regio/land/tv-model.
1 (Microfoon): Gebruik gesproken zoekopdrachten. (bv. verschillende types inhoud zoeken aan de hand van spraakopdrachten.) x1
Δ / / / /( navigatie pijltjesknop):
Menu voor navigatie en selectie op het scherm.
TV: Overschakelen naar een televisiekanaal of ingang en weergave van het tv-menu.
2 (tv-stand-by)
Cijfertoetsen
+/(Info/Tekst tonen): Hiermee kunt u informatie weergeven.
(Teletekst): Hiermee kunt u tekstinformatie weergeven.
3 Google Play
NETFLIX (beperkt tot bepaalde regio's/landen/tv-modellen) Kleurtoetsen
4 GUIDE Weergave van de digitale programmagids of EPG of kabel-/satelietaansluitkastje*2.
REC LIST: Weergave van de opnamelijst van USB HDD of DVR*2.
→ (Ingangsselectie): De ingangsbron weergeven en selecteren enz.
(Snelle instellingen): Weergave van snelle instellen.
BACK/
HOME
5 +/-(Volume)
(Overschakelen)
(Dempen van het geluid)
Tip
- De snelkoppeling maar de toegankelijkheid kan aan- en uitgezet worden door ingedrukt te houden.
CH+/-/E/
In de televisiestand: De zender selecteren. In de teletekststand: De volgende (E) of vorige (E) pagina selecteren.
6 AUDIO: Selecteer het geluid van een meertalige bron of tweetalig geluid (afhankelijk van de programmabron).
Ondertiteling instellen
HELP: Hiermee kunt u het helpmenu openen.
REC: Hiermee neemt u het programma dat u nu bekijkt op, op de USB HDD of DVR*2.
EXIT
7 (Aan/uit)
8 Afstandsbedieningssensor / Lichtsensor / Verlichtingsled
9 Ingebouwde microfoon*3/led: Druk op de (MIC)-knop op de afstandsbediening om de ingebouwde microfoon in te schakelen en volg de aanwijzingen op het scherm. Zie de Helpgids voor meer informatie.
1 Voor gesproken zoekopdrachten is een internetverbinding nodig. 2 Instelling van de [Instelling kabel/satellietbox] is vereist (beperkt tot bepaalde regio's/landen/tv-modellen). Zie de Helpgids voor meer informatie. *3 Beperkt tot bepaalde regio's/landen/talen. Het stroomverbruik in stand-by stijgt als de functie gesproken zoekopdrachten met de ingebouwde microfoon is geactiveerd.
Aansluitschema
Zie de Helpgids voor meer informatie over aansluitingen, door HELP in te drukken op de afstandsbediening.
1 CENTER SPEAKER IN
- Om de TV-speakers als middenspeaker te gebruiken, verbindt u de uitgang van uw AV-ontvanger met CENTER SPEAKER IN op uw TV.
- Voordat u kabels verbindt, moet u zowel de stekker van de TV als van de AV-ontvanger uit het stopcontact halen.
- Zorg ervoor dat [Speakers] ingesteld is op [Audiosysteem].
Schakel [Modus TV-middenspeaker] uit om ruis te voorkomen wanneer de CENTER SPEAKER IN niet op een AV-ontvanger is aangesloten. Raadpleeg de Helpgids voor meer details.
2 CAM (Conditional Access Module)
- Biedt u toegang tot betaaltelevisiediensten. Raadpleeg de gebruikershandleiding die bij uw CAM is geleverd voor meer informatie.
- Plaats de smartcard niet rechtstreeks in de CAM-sleuf van de televisie. U moet deze plaatsen in de Conditional Access Module die u hebt gekregen van uw erkende verdeler.
- CAM wordt niet in alle landen/regio's ondersteund. Doe navraag bij uw erkende verdeler.
- Er kan een CAM-melding verschijnen als u overschakelt naar een digitaal programma nadat u internetvideo hebt gebruikt.
3 AVIN
- Gebruik voor een Composite-aansluiting een analoge verlengkabel (niet bijgeleverd).
4 (Hoofdtelefoon)
- Ondersteunt alleen een 3-polige stereo mini-aansluiting. U kunt het geluid niet gelijktijdig weergeven via de luidsprekers van uw tv en uw hoofdtelefoon.
5 USB 1/2, USB3 (HDD REC)*
2
- Als u hierop een groot USB-apparaat aansluit, kan dit andere aangesloten apparaten hinderen.
- Sluit grote USB-apparaten aan op de USB 1-aansluiting.
- Sluit een USB HDD-apparaat aan op de USB 3-poort (blauw).
HDMI IN 1/2/3/4
- Met de HDMI-interface kunnen digitale video en audio over een enkele kabel worden verzonden.
- Als u wilt genieten van kwalitatief hoogwaardig geluid op 4K 50p/60p, sluit dan een kwalitatief hoogwaardige HDMI-kabel voor hoge snelheden aan en zet de [Indeling HDMI-signaal] op [Verbeterde indeling]. Zet deze instelling afzonderlijk voor elke HDMI IN-aansluiting die aangesloten is. Zie de "Specifications" in deze handleiding (pagina 13-14) voor details over de ondersteunde formaten.
HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel)
Wilt u het audiosignaal van de televisie naar het audiosysteem sturen, sluit dan uw audiosysteem aan op HDMI IN 3. Een audiosysteem dat HDMI eARC/ARC ondersteunt, kan via dezelfde HDMI-kabel video naar de televisie sturen en audio van de televisie ontvangen. Als uw audiosysteem geen HDMI eARC/ARC ondersteunt, is een extra aansluiting met DIGITAL AUDIO OUT (OPTICAL) nodig.
- Gebruik de HDMI-kabel met ethernet om een audiosysteem met eARC aan te sluiten.
7 (RF-ingang), (satellietingang)
- Aansluitingen voor terrestrische, kabel- en satellietelevisie. Stappen voor aansluiting: SUB. → MAIN → Antenne
- Voor SUB-aansluiting, alleen aansluiten als u een dubbele tunerstand gebruikt, m.u.v. de Single Cable Distribution EN50494.
1 Gebruik voor een extern apparaat dat alleen SCART AV OUT heeft, een SCART-RCA-adapter en een analoge verlengkabel. 2 Beperkt tot bepaalde regio's/landen/tv-modellen.
Opmerkingen
- U kunt de zijafdekking bevestigen wanneer er kabels aangesloten zijn op de zijaansluitingen.
- Bewaar de schroeven op een veilige plek voor later gebruik.
De televisie op de wand installeren
De optionele Wandmontagesteun gebruiken (SU-WL850 of SU-WL450)
Voor klanten:
Om redenen van productbescherming en veiligheid adviseert Sony ten stelligste dat de installatie van uw televisie wordt uitgevoerd door een Sony-verkoper of door een erkende aannemer. Probeer de televisie niet zelf te installeren.
Voor Sony-verkopers en aannemers:
Schenk voldoende aandacht aan de veiligheid tijdens de installatie, het periodiek onderhoud en het onderzoek van dit product.
De handleiding van deze televisie toont alleen de stappen om de installatie van de televisie voor te bereiden voordat hij aan de wand wordt geïnstalleerd.
Zie voor instructies over montage van de wandmontagesteun de installatie-informatie
(wandmontagesteun) op de productpagina van uw televisiemodel.
www.sony.eu/support/
De wandmontage-installatie voorbereiden
Gebruik de Wandmontagebeugel SU-WL850 (niet bijgeleverd) of SU-WL450 (niet bijgeleverd) om de tv aan de muur te bevestigen.
Zorg ervoor dat u de tafelstandaard bevestigt voordat u de tv aan de muur monteert door de installatiehandleiding te raadplegen.
- Bereid de TV voor de wandmontagesteun voor voordat u kabels aansluit.
- Volg de installatiehandleiding die bij de wandmontagesteun van uw model is meegeleverd. Er is voldoende deskundigheid vereist om de TV te installeren, in het bijzonder om te bepalen of de wand sterk genoeg is om het gewicht van de TV te dragen.
- Vertrouw de bevestiging van dit product aan de wand toe aan Sony-verkopers of erkende aannemers en schenk voldoende aandacht aan de veiligheid tijdens de installatie. Sony is niet aansprakelijk voor schade of letsels als gevolg van onjuist handelen of onjuiste installatie.
- De schroeven voor de wandmontagesteun zijn niet bijgeleverd. Zorg ervoor dat u de ongebruikte schroeven en de tafelstandaard op een veilige plaats bewaart tot u klaar bent om de tafelstandaard te bevestigen. Houd de schroeven uit de buurt van jonge kinderen.
1 Verwijder de afdekkingen van de standaard en aansluitingen.
2 Verwijder de schroeven aan de zijkant van de televisie.
Problemen oplossen
Voer de volgende stappen uit bij het oplossen van algemene problemen zoals: zwart scherm, geen geluid, bevroren beeld, televisie reageert niet of geen verbinding met netwerk.
1 Herstart de televisie door de aan/uit-knop op de afstandsbediening in te drukken tot een bericht verschijnt. De televisie zal herstarten. Haal de stekker uit het stopcontact als de tv niet wordt hersteld. Druk dan de aan-/uitknop op de tv in, wacht twee minuten en steek dan de stekker weer in het stopcontact. 2 Zie het Helpmenu door HELP in te drukken op de afstandsbediening. 3 Sluit de televisie aan op het internet en voer een software-update uit. Sony adviseert u om de software van uw tv up to date te houden. Software-updates zorgen voor nieuwe functies en betere prestaties. 4 Bezoek de Sony Support-website (zie informatie op de voorkant van deze handleiding).
Het duurt enige tijd om het systeem te initialiseren. Wacht ongeveer een minuut en probeer het daarna opnieuw.
Problemen en oplossingen
Als de verlichtingsled rood knippert.
- Tel hoeveel keer het lampje knippert (intervaltijd is drie seconden).
Start de televisie opnieuw op door het netsnoer los te koppelen totdat de verlichtingsled niet langer rood knippert en vervolgens de televisie in te schakelen.
Als het probleem zich nog steeds voordoet, neem dan contact op met de dealer of het Sony-servicecentrum en vermeld hoe vaak de verlichtingsled knippert.
- Controleer de aansluiting van antenne/kabel en de instellingen van de versterker.
- Selecteer werken via ether/kabel door TV op de afstandsbediening in te drukken en vervolgens [Digitaal] te selecteren als de zender niet worden weergegeven.
- Het signaal via de ether kan worden onderdrukt als er dicht bij een sterk signaal wordt uitgezonden. Stel [LNA (CH---)] in op [Uit], in de digitale afstemmingsinstellingen.
- Probeer een nieuwe zoekopdracht nadat u bent verhuisd of nieuwe diensten probeert te ontvangen, door [Digitale afstemming] te kiezen.
- Controleer de aansluiting van de satellietkabel.
- Als het bericht [Geen signaal. LNB overbelasting detectie...] wordt weergegeven, moet het netsnoer losgekoppeld worden. Controleer dan of de satellietkabel niet is beschadigd en de lijn van het satellietsignaal niet kortgesloten is in de connector.
De afstandsbediening werkt niet.
U bent het wachtwoord voor uitzendingen met kinderslot vergeten.
- Voer 9999 in voor de pincode en kies [Wijzig PIN-code].
De ruimte rond de tv wordt warm.
- Als de tv langdurig wordt gebruikt, wordt de ruimte rond de tv warm. U kunt de warmte voelen bij aanraking met de hand.
Het scherm wordt donkerder tijdens tv-kijken.
- Indien het volledige beeld of een gedeelte van het beeld stilstaand is, zal de helderheid van het scherm geleidelijk worden verminderd om inbranden van nabeelden te voorkomen. Dit is geen defect van de tv.
U maakt zich zorgen over inbranden van nabeelden.
Indien hetzelfde beeld herhaaldelijk of gedurende een lange tijd wordt weergegeven, kan inbranding van beeld ontstaan. Om nabeelden te voorkomen, raden wij u aan de tv normaal uit te schakelen door op de aan/uit-knop op de afstandsbediening of op de tv te drukken.
Opmerkingen
- Voer de Schermvernieuwing alleen uit wanneer het inbranden van nabeelden goed zichtbaar is. Ter indicatie bevelen wij aan om dit een keer per jaar uit te voeren. Voer het liever niet meer dan een keer per jaar uit, omdat het een invloed kan hebben op de levensduur van het scherm.
- Beelden met klokken, logo's en felle kleuren (ook wit) kunnen gemakkelijk inbranden van nabeelden veroorzaken. Vermijd om dergelijke beelden gedurende een lange periode weer te geven, anders is het mogelijk dat inbranden van nabeelden ontstaat.
Er verschijnt een witte lijn op het scherm.
- Schermvernieuwing wordt automatisch uitgevoerd nadat de TV gedurende een lange periode is gebruikt, om inbranden van nabeelden te verminderen. Schermvernieuwing start nadat de TV is uitgeschakeld en neemt ongeveer een uur in beslag. Het is mogelijk dat een witte lijn op het scherm verschijnt tijdens de
Schermvernieuwing. Dit is geen defect van de TV.
Schermvernieuwing wordt automatisch uitgevoerd nadat de TV gedurende een lange periode is gebruikt, om inbranden van nabeelden te verminderen. Indien de TV ingeschakeld is, het netsnoer uitgetrokken is of de kamertemperatuur lager is dan 10°C of hoger dan 40°C tijdens de Schermvernieuwing, wordt de procedure niet voltooid en verschijnt dit bericht.
- Indien de Schermvernieuwing automatisch was gestart, wordt deze opnieuw gestart wanneer u de TV uitschakelt met de afstandsbediening.
- Wanneer schermvernieuwing handmatig ingesteld is, moet u het opnieuw selecteren.
Specificaties
Systeem
Beeldschermsysteem
OLED-scherm (Organic Light Emitting Diode)
Televisiesysteem
Afhankelijk van uw land/regioselectie/televisiemodel
Analoog: B/G, D/K, I
Digitaal: DVB-T/DVB-C
DVB-T2
Satelliet*1: DVB-S/DVB-S2
Kleurensysteem
PAL/SECAM/NTSC3.58 (alleen video)/NTSC4.43 (alleen video)
Beschikbare kanalen
Afhankelijk van uw land/regioselectie/televisiemodel
(IEEE802.11ac is mogelijk niet beschikbaar afhankelijk van uw
land/regio.)
Bluetooth versie 4.2
Frequentieband(en)
| Draadloos LAN (IEEE802.11ac/a/b/g/n) |
| Frequentiebereik Uitgang | svermogen |
| 2.400 - 2.483,5 MHz < 20,0 | dBm |
| 5.150 - 5.250 MHz < 23,0 | dBm |
| 5.250 - 5.350 MHz < 20,0 | dBm |
| 5.470 - 5.725 MHz < 20,0 | dBm |
| 5.725 - 5.850 MHz < 13,9 | dBm |
| Bluetooth |
| Frequentiebereik Uitgang | svermogen |
| 2.400 - 2.483,5 MHz < 10,0 | dBm |
RMF-TX600E
| Bluetooth |
| Frequentiebereik Uitgangsvermogen |
| 2.400 - 2.483,5 MHz < 10,0 dBm |
Softwareversie
Deze radioapparatuur is bedoeld voor gebruik met de
goedgekeurde versie(s) van de software die in de EU
conformiteitsverklaring zijn aangegeven
Druk op HELP op de afstandsbediening om de softwareversie
te zien.
Afstandsbediening:
Selecteer [Afstandsbediening] → [Softwareversie] in de
[Instellingen]. Zie de Helpgids voor meer informatie.
Er is gecontroleerd dat de software die in deze radioapparatuur is geladen, voldoet aan de essentiële eisen van Richtlijn 2014/53/EU.
Ingangen/uitgangen
Antenne/kabel
75 ohm externe aansluiting voor VHF/UHF
Satellietantenne*1
Vrouwelijke F-aansluiting, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-toon, distributie van een kabel EN50494.
AV IN
A/V-ingang (miniaansluiting)
HDMI IN 1/2/3/4 (ondersteunt 4K-resolutie, voldoet aan HDCP 2.3)
Video: 4096 × 2160p (50, 60 Hz) 2 3, 4096 × 2160p (24 Hz) 2, 3840 × 2160p (50, 60 Hz) 3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, pc-formaten*4
Audio: in eARC-modus (Enhanced Audio Return Channel)*5 Raadpleeg de helpgids voor meer informatie.
Behalve eARC-modus
5.1-kanaals lineaire PCM: 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bits, Dolby Digital, Dolby Digital Plus, DTS
eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (alleen HDMI IN 3)
In eARC-modus
Raadpleeg de helpgids voor meer informatie.
In ARC-modus
Tweekanaals lineaire PCM: 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS
Digitale optische aansluiting (tweekanaals lineaire PCM: 48 kHz, 16 bits, Dolby Digital, DTS)
(Stereo-ministerekker) Hoofdtelefoon
1.2-3(HDPREC) 6
Poort USB-apparaat. (SS USB HDD-apparaat voor REC-functie)
USB-poort 1 en 2 bieden ondersteuning voor High Speed USB (USB 2.0)
USB-poort 3 biedt ondersteuning voor Super Speed USB (USB 3.1 Gen 1)
CAM-sleuf (Conditional Access Module)
LAN
10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de verbindingssnelheid variëren. De communicatiesnelheid en kwaliteit zijn niet gegarandeerd.)
CENTER SPEAKER IN
Ingangsaansluiting centrale luidspreker
Andere
Optionele accessoires
Wandmontagesteun: SU-WL850 Wandmontagesteun: SU-WL450
Bedrijfstemperatuur 0°C - 40°C
Bedrijfsvochtigheid 10% - 80% relatieve luchtvochtigheid (zonder condensatie)
Voeding, productfiche en overige
Stroomvereisten 220 V - 240 V AC, 50 Hz
Energie-efficiëntieklasse
KD-77AG9: A
KD-65AG9: B
KD-55AG9: B
Schermgrootte (diagonaal gemeten) (bij benadering) KD-77AG9: 194,7 cm / 77 inch
KD-65AG9: 163,9 cm / 65 inch
KD-55AG9: 138,8 cm / 55 inch
Vermogensverbruik
In [Standaard]-stand
KD-77AG9: 211 W
KD-65AG9: 169 W
KD-55AG9: 132 W
In [Levendig]-stand
KD-77AG9: 674 W
KD-65AG9: 490 W
KD-55AG9: 394 W
Jaarlijks energieverbruik
KD-77AG9: 293 kWh per jaar
KD-65AG9: 234 kWh per jaar
KD-55AG9: 183 kWh per jaar
Stand-by vermogensgebruik
KD-77AG9: 0,50 W (29 W in de stand voor bijwerken van de software/EPG)
KD-65AG9: 0,50 W (27 W in de stand voor bijwerken van de software/EPG)
KD-55AG9: 0,50 W (27 W in de stand voor bijwerken van de software/EPG)
Beeldschermresolutie
3.840 punten (horizontaal) × 2.160 lijnen (verticaal)
Uitvoervermogen
USB 1/2
5V 500mA MAX
USB3
5V-900mA MAX
Afmetingen (Ong.) (b × h × d)
met tafelstandaard
KD-77AG9:172,1×100,1×30,2 cm
KD-65AG9:144,7×83,8×25,5 cm
zonder tafelstandaard
KD-77AG9:172,1×99,6×4,9cm
KD-65AG9:144,7×83,4×4,0cm
KD-55AG9: 122,6×71,0×4,0 cm
Gewicht (ong.)
met tafelstandaard
KD-77AG9:39,7 kg
KD-65AG9:24,8 kg
KD-55AG9:22,3 kg
zonder tafelstandaard
KD-77AG9:35,3 kg
KD-65AG9:21,2 kg
KD-55AG9:18,7 kg
*1 Niet alle tv-sets zijn uitgerust met DVB-T2- of DVB-S/S2-technologie of hebben een satellietantenneaansluiting.
*2 Als 4096 × 2160p de invoer is en [Wide-modus] is ingesteld op [Normaal], dan worden de resolutie weergegeven als 3840 × 2160p. Om 4096 × 2160p waar te nemen, stel [Wide-modus] in op [Volb. 1] of [Volb. 2].
*3 Voor ondersteuning van 18 Gbps stel [Indeling HDMI-signaal] in op [Verbeterde indeling].
*4 Voor meer informatie zie de helpgids.
*5 eARC-modus is actief wanneer [eARC-modus] op [Auto] en [Speakers] op [Audiosysteem] staat en een eARC-compatibel audiosysteem is aangesloten.
*6 Beperkt tot bepaalde regio's/landen/tv-modellen.
*7 Energieverbruik per jaar in kWh, gebaseerd op het stroomverbruik van een televisie die 365 dagen werkt gedurende 4 uur per dag. Het eigenlijke energieverbruik zal afhangen van de manier waarop de televisie wordt gebruikt.
*8 Het gespecificeerde stand-by vermogen wordt bereikt als de televisie de benodigde interne processen heeft voltooid.
*9 Het stroomverbruik tijdens stand-by neemt toe als uw televisie aangesloten is op het netwerk.
Opmerkingen
- Verwijder de naamkaart of afdekking (afhankelijk van het tv-model) van de CAM-sleuf (Conditional Access Module) van de tv alleen als u een smartcard in de CAM wilt plaatsen.
- De beschikbaarheid van optionele accessoires is afhankelijk van uw land/regio/tv-model/voorraad.
- Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Opmerkingen betreffende de digitale televisiefunctie
- Digitale televisie (DVB, ether, satelliet en kabel), interactieve diensten en netwerkfuncties zijn wellicht niet in alle landen of gebieden beschikbaar. Sommige functies kunnen niet worden ingeschakeld of werken wellicht niet goed bij bepaalde aanbieders en netwerkomgevingen. Bepaalde aanbieders van televisiediensten kunnen voor hun service kosten in rekening brengen.
- Deze televisie ondersteunt digitale uitzendingen met gebruik van MPEG-2, H.264/MPEG-4 AVC en H.265/HEVC CODECs, maar ondersteuning van alle bedienings-/onderhoudssignalen die in de loop der tijd kunnen wijzigen, kan niet worden gegarandeerd.
- De begrippen HDMI, HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing Administrator, Inc. in de Verenigde Staten en andere landen.
- Dolby, Dolby Vision, Dolby Audio en het dubbele-D-symbool zijn handelsmerken van Dolby Laboratories. Geproduceerd onder licentie van Dolby Laboratories. Vertrouwelijke niet-gepubliceerde werken. Copyright © 1992-2015 Dolby Laboratories. Alle rechten voorbehouden.
- "BRAVIA", BRAVIA Sync zijn handelsmerken of geregistreerde merken van Sony Corporation.
- Gracenote, het Gracenote-logo en -logotype, en het logo "Powered by Gracenote" zijn geregistreerde handelsmerken of handelsmerken van Gracenote, Inc. in de Verenigde Staten en/of in andere landen.
- Vewd® Core. Copyright 1995-2019 Vewd Software AS. All rights reserved.
- Google, Google Play, Chromecast, YouTube, Android TV en andere hieraan gerelateerde merken en logo's zijn handelsmerken van Google LLC.
- Wi-Fi, Wi-Fi Alliance en Wi-Fi Direct zijn gedeponeerde handelsmerken van Wi-Fi Alliance.
- Het Wi-Fi CERTIFIED™-logo is een keurmerk van Wi-Fi Alliance.
- Raadpleeg http://patents.dts.com voor meer informatie over DTS-patenten. Geproduceerd onder licentie van DTS, Inc., DTS, het overeenkomstige symbool en DTS gecombineerd met het overeenkomstige symbool zijn gedeponeerde handelsmerken, en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.
- Het Bluetooth®-woordmerk en -logo's zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. en het gebruik van deze merken door Sony Corporation gebeurt onder licentie. Andere handelsmerken en handelsnamen zijn het eigendom van hun respectieve eigenaars.
- Netflix is een gedeponeerd handelsmerk van Netflix, Inc.
- DiSEqC™ is een handelsmerk van EUTELSAT. Deze tv biedt ondersteuning voor DiSEqC 1.0. Deze tv is niet geschikt voor het aansturen van gemotoriseerde antennes. TUXERA is een gedeponeerd handelsmerk van Tuxera Inc. in de VS en andere landen.
- Het USB-IF SuperSpeed USB-drietandlogo is een gedeponeerd handelsmerk van USB Implementers Forum, Inc.
- Alle andere handelsmerken zijn eigendom van de betreffende eigenaren.
