Caractéristiques techniques	Lave-vaisselle Colged Toptech 39, capacité de 13 couverts, classe énergétique A++
Programmes de lavage	6 programmes de lavage, incluant éco, rapide et intensif
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Consommation d'eau	Consommation d'eau : 9 litres par cycle
Utilisation	Panneau de contrôle intuitif avec affichage LED, options de départ différé
Entretien	Filtres amovibles, cycle de nettoyage automatique
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - Toptech 39 Colged

Le lave-vaisselle Colged Toptech 39 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Pourquoi mon lave-vaisselle Colged Toptech 39 ne lave-t-il pas correctement ?

Assurez-vous que les bras gicleurs ne sont pas obstrués. Vérifiez également que vous utilisez le bon type de détergent et que le filtre est propre.

Le lave-vaisselle fait un bruit étrange pendant le cycle, que faire ?

Vérifiez que les couverts ou les assiettes ne bloquent pas les bras gicleurs. Si le bruit persiste, il peut y avoir un problème avec le moteur ou la pompe, contactez un technicien.

Comment puis-je résoudre un code d'erreur sur le lave-vaisselle Colged Toptech 39 ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. La plupart des codes peuvent être résolus en suivant les instructions indiquées.

Le lave-vaisselle laisse des traces de calcaire sur la vaisselle, que faire ?

Vérifiez le niveau de sel régénérant et assurez-vous qu'il est plein. Vous pouvez également utiliser un produit anti-calcaire pour lave-vaisselle.

Pourquoi le lave-vaisselle ne vidange-t-il pas l'eau ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Comment nettoyer l'intérieur du lave-vaisselle Colged Toptech 39 ?

Utilisez un mélange de vinaigre et de bicarbonate de soude pour nettoyer l'intérieur. Faites fonctionner le lave-vaisselle à vide à haute température pour un nettoyage en profondeur.

Le lave-vaisselle s'arrête en cours de cycle, que faire ?

Cela peut être dû à une coupure de courant ou à un problème avec la porte. Vérifiez que la porte est bien fermée et qu'il n'y a pas de coupure d'alimentation.

Comment régler la dureté de l'eau sur le lave-vaisselle Colged Toptech 39 ?

Référez-vous au manuel d'utilisation pour accéder au réglage de la dureté de l'eau. Ajustez-le en fonction de la dureté de l'eau de votre région.

Quel est le meilleur moment pour faire tourner le lave-vaisselle ?

Il est souvent préférable de faire fonctionner le lave-vaisselle pendant les heures creuses pour économiser de l'énergie, généralement la nuit ou le matin tôt.

Comment prolonger la durée de vie de mon lave-vaisselle Colged Toptech 39 ?

Effectuez un entretien régulier en nettoyant les filtres et les bras gicleurs. Évitez de surcharger l'appareil et utilisez des produits de lavage de qualité.

MODE D'EMPLOI Toptech 39 Colged

4.10.1 Lave-vaisselle sans pompe de vidange 11
4.10.2 Lave-vaisselle avec cycle de vidange (*option) 11

4.11 Régénération DES RÉSINES (*OPTION) 11
4.12 APPAREIL AVEC ADOUCISSEUR EXTERNE 11
4.13 FIN DE SERVICE 11

CHAP 5 ENTRETIEN 12

5.1 CONSIGNES GENE RALES 12
5.2 NETTOYAGE 12
5.3 NETTOYAGE DU GROUPE DE FILTRATION 12
5.4 NETTOYAGE DES BRAS 12

CHAP 6 AUTODIAGNOSTIC 13

CHAP 7 REGLAGES ET CONFIGURATION DES PARAMETRES 14

7.1 CONFIGURATION DE LA DURETE DE L'EAU AVEC ADOUCISSEUR INTEGRE 15

CHAP 8 ELLIMINATION 15

CHAP 9 ENVIRONNEMENT 15

Le constructeur se reserve selon les termes de la loi la propriété du document present avec interdiction de reproduction et de divulgation par n'importe quel moyen sans préalable autorisation écrite de sa part.

Le constructeur se reserve le droit d'apporter des modifications sans préavis afin de réaliser des améliorations qu'il aura jugé nécessaires.

Lire attentivement le manuel d'instructions avant demettre l'appareil en marche. Les averissements qu'il contient fournissent des indications importantes concernant la sécurité pendant l'installation, l'utilisation et l'entretien de l'appareil. Le non-respect des indications fournies dans la documentation ci-jointe peut comprometter la sécurité de l'appareil et annuler immédiatement et de plein droit la garantie.

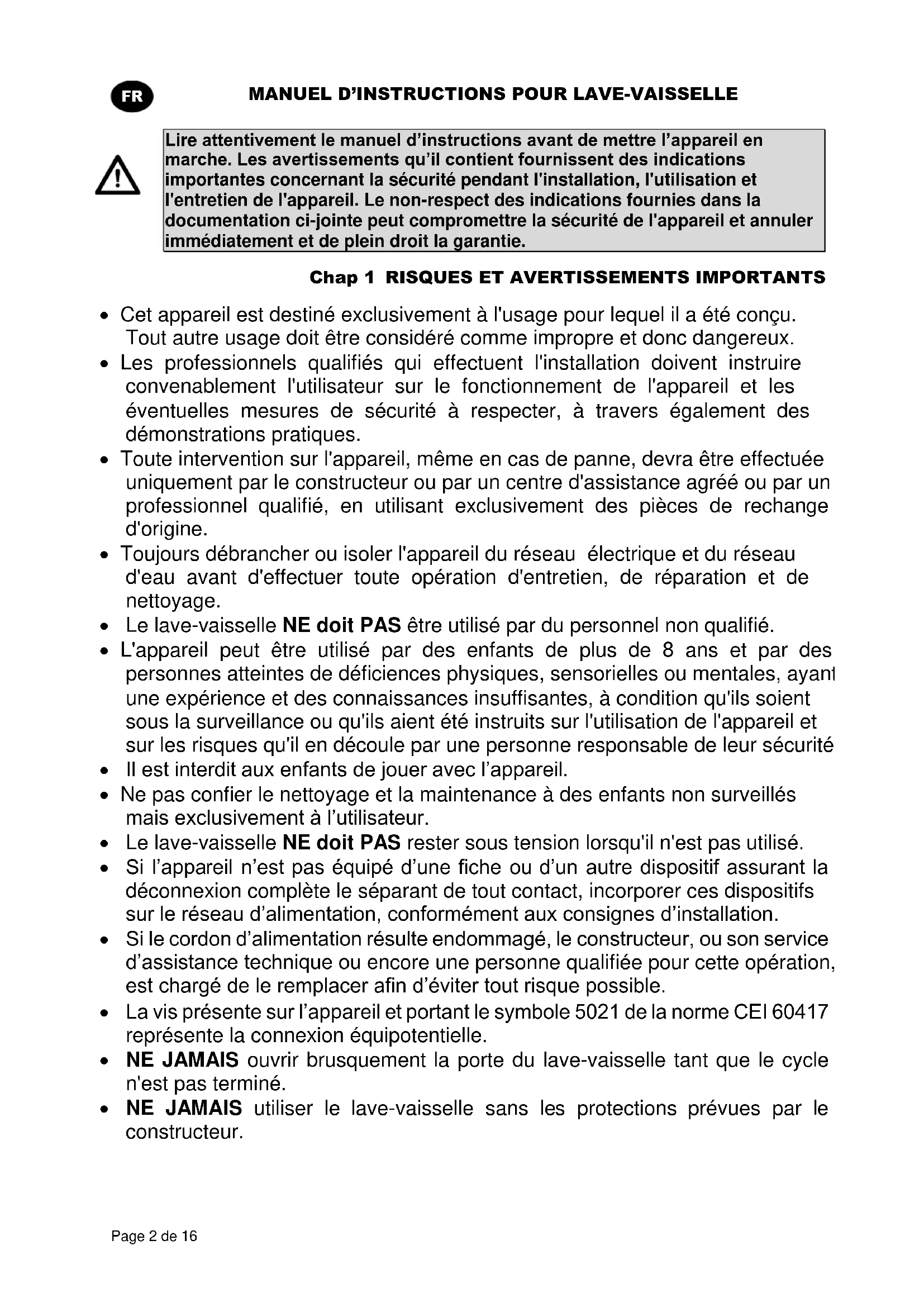

Chap 1 RISQUES ET AVERTISSEMENTS IMPORTANTS

• Cet apparéil est destiné exclusivement à l'usage pour lequel il a été concu. Tout autre usage doit être considéré comme impropre et donc dangereux.
• Les professionnels qualifiés qui effectuent l'installation doivent instruire convenablement l'utilisateur sur le fonctionnement de l'appareil et les évventuelles mesures de sécurité à respecter, à travers également des démonstrations pratiques.
• Toute intervention sur l'appareil, même en cas de panne, devra être effectuee uniquement par le constructeur ou par un centre d'assistance agreé ou par un professionnel qualifié, en utilisant exclusivement des pieces de rechange d'origine.
• Toujours débrancher ou isoler l'appareil du réseau électrique et du réseau d'eau avant d'effectuer toute opération d'entretien, de réparation et de nettoyage.
  Le lave-vaisse NE doit PAS etre utilise par du personnel non qualifie.
• L'appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes atteintes de déficiencies physiques, sensorielles ou mentales, ayant une expérience et des connaissances insuffisantes, à condition qu'ils soient sous la surveillance ou qu'ils aient été instruits sur l'utilisation de l'appareil et sur les risques qu'il en découle par une personne responsable de leur sécurité
  Il est interdirut aux enfants de jouer avec l'appareil.
• Ne pas confier le nettoyage et la maintenance à des enfants non surveillés mais exclusivement à l'utilisateur.
  Le lave-vaisse NE doit PAS rester sous tension lorsqu'il n'est pas utilisé.
• Si l'appareil n'est pas équipé d'une fiche ou d'un autre dispositif assurant la déconnexion complète le séparant de tout contact, incorporer ces dispositifs sur le réseau d'alimentation, conformément aux consignes d'installation.
• Si le cordon d'alimentation résulte endommagé, le constructeur, ou son service d'assistance technique ou encore une personne qualifiée pour cette opération, est chargé de le remplaçer afin d'éviter tout risque possible.
• La vis présente sur l'appareil et portant le symbole 5021 de la norme CEI 60417 représentée la connexion equipotentielle.
• NE JAMAIS ouvr brusquement la porte du lave-vaisselle tant que le cycle n'est pas terminé.

• NE JAMAIS utiliser le lave-vaisselle sans les protections prévues par le constructeur.

• NE JAMAIS utiliser le lave-vaisselle pour laver des objets de type, forme, dimension ou matière qui ne sont pas adaptés au lavage en machine ou ne sont pas parfaitement en bon état.

• NE JAMAIS utiliser le lave-vaisselle ou ses parties constituantes comme échelle ou comme appui pour des personnes, choses ou animaux.
• NE JAMAIS surcharger la porte ouverte du lave-vaisselle à chargement frontal, car celle-ci est dimensionnée pour ne supporter que le poids du panier chargé de vaisselle.
• NE JAMAIS plonger les mains nues dans les solutions de lavage.
• NE JAMAIS renverser le lave-vaisselle après son installation.
• En cas de mauvais fonctionnement ou de pertes de liquides, couper immédiatement l'alimentation électrique de l'appareil ainsi que l'arrivée d'eau.
• Ne pas positionner le lave-vaisselle pres de sources de chaleur supérieures à 50^ .
• NE JAMAIS laisser le lave-vaisselle exposé à l'action des agents atmosphériques (pluie, soleil, etc.).
• Le lave-vaisselle ne doit pas etre installer a l'extérieur sans protections appropriées.
• Ne jamais démarrer un programme de lavage sans le trop-plein (si prévu).
• Ne jamaisapprocherd'objectsmagnétiquesdu lave-vaissele.
• Ne pas utiliser la partie supérieure du lave-vaisselle comme plan d'appui.
• Le technicien installateur doit obligatoirement vérifier l'efficacité de la mise à la terre.
• ÀpRES l'essai, le technicien installeur doit obligatoire remettre une déclaration écrite de l'execution correcte de l'installation et de l'essai de l'appareil conformément à la réglementation et aux règles de l'art en vigueur.
• NE PAS modifier la position et/ou les parties constituantes de l'appareil, ces opérations pouvant compromètre la sécurité de celui-ci.
• Niveau de pression acoustique conforme à EN ISO 4871

LpA max = 55 db Kpa = 2,5 dB pour les versions de sous-comptoir
LpA max = 65 db Kpa = 2,5 dB pour les versions a capot
LpA max = 76 db Kpa = 1,5 dB pour les versions lave-ustensiles

• Température maxi arrivée d'eau: 50 °C

• Pression maxi arrivée d'eau : 4 bar (400kPa)
  Appareil concu pour etre constamment raccorde au reseau de I'eau.

• Ne pas nettoyer l'appareil au jet d'eau ou à la vapeur.
• Hauteur maximale d'évacuation

o Au sol pour les versions avec trop-plein
Hauteur maximale 1 m pour les versions avec pompe d'évacuation

1.1 Conditions normales d'utilisation

Température ambiente: 40^ / 4^ (moyenne 30^ )

Altitude : jusqu'à 2000 metres

Humidité relative : Max 30% à 40 °C / max 90% à 20 °C

Chap 2 AVANT-PROPOS

Avertissements :

Conserver avec soin toute la documentation à proximate de l'appareil ; la remetre aux techniciens et aux opérateurs préposés à l'utilisation de l'appareil et la conserver en parfait état en la rancea dans un endroit sur ; prévoir des copies s'il est nécessaire de la consulter féquèment.

L'opérateur doit avoir lu, compris et appris le contenu de ce manuel avant d'effectuer une opération quelconque sur l'appareil.

Ce lave-vaisselle est un équipement professionnel destiné à nettoyer les vaisselles à usage collectif. En conséquence, l'installation, l'utilisation et l'entretien de l'appareil doivent être effectués conformément aux instructions du constructeur et par un personnel formé et qualifié.

Garantie :

Toute responsabilité contractuelle et extracontractuelle et toute garantie du constructeur sont exclues pour les dommages aux choses et aux personnes causés par le non-respect des instructions fournies ou par une utilisation anormale, impropre et/ou inhabituelle de l'appareil. Le non-respect des indications contenues dans la documentation ci-jointe peut comprometer la sécurité de l'appareil et annuler immidiatement et de plein droit la garantie

La garantie ne joue pas dans le cas d'opérations de montage et de réparations effectuees par des techniciens non autorisés ou d'utilisation de pieces autres que des pieces d'origine.

Stockage :

Transport et emmagasinage : entre -10 °C et 55 °C avec pic jusqu'à 70 °C (pour 24 heures maximum)

Chap 3 INSTALLATION

L'installation correcte de l'appareil est une condition sine qua non pour son bon fonctionnement. Certaines indications nécessaires à l'installation de l'appareil figurent sur la plaque signalétique placée sur le cote croit de l'appareil, ainsi que sur la page de couverture de ce manuel.

L'installation doit être effectuee exclusivement par des techniciens qualifiés et autorisés.

3.1 Déballage

Vérifier l'etat de l'emballage et noter les évventuels endommagements décelés sur le bon de livraison. Àpres avoir déballé l'appareil, s'assurer de son parfait état. En cas d'endommagement de l'appareil, aviser immédiatement le revendeur par télécopie ou LRAR ainsi que le transporteur. Si les dommages sont si importants qu'ils auraient pour effet de compromètre la sécurité de l'appareil, ne pas installer ni utiliser celui-ci jusqu'à l'intervention d'un technicien qualifié.

Le matériel d'emballage (sachets en plastique, polystyrene expansé, clous, etc. ...) ne doit pas être laissé à la portée des enfants et animaux domestiques car il peut représentier une source potentielle de danger.

3.2 Emplacement

• Vérifier dans la zone d'installation de l'appareil l'absence de tous objets et matériels pouvant être endommages par la vapeur d'eau sortant du lave-vaissependant son fonctionnement ou, en présence de ceux-ci, quils soient suffisamment protégés.
• Avant de positionner l'appareil, le local d'installation doit dispose d'une alimentation générale de l'appareil par le réseau électrique, d'une arrivée d'eau froide et d'une évacuation des eaux usées.
• En cas d'encastrement d'appareils à paroi simple, laisser au moins 10 mm entre les parois de l'appareil et les surfaces adjacentes.

• Le sol ou la niche receiveslant l'appareil doit etre dimensionne en tenant compte du poids total du lave-vaiselle.
  Pour garantir la stabilité de l'appareil, il faut l'insteller sur ses quatre pieds et proceder à sa mise de niveau.

• Ce lave-vaisselle est adapté exclusivement à une implantation de type fixe. D'autres solutions d'installation devront être préalablement convenues avec le constructeur et approvées par celui-ci.

• Enlever le film protecteur de la carrosserie de l'appareil avant son utilisation.

3.3 Branchement électrique

• Il est obligatoire d'installer un interrupteur général de type omnipolaire, qui coupe tous les conducteurs actifs y compris le neutre, avec une distance entre les contacts d'ouverture d'au moins 3 cm et avec une protection magneto-thermique ou combinée avec fusibles, dont le dimensionnement et le tarage devront être adaptés à la puissance indiquée sur la plaque signalétique de l'appareil.
• L'interrupteur général doit être installé sur le réseau électrique puis de l'appareil et asservi exclusivement à l'utilisation d'un seul appareil.
• La tension et la fréquence du réseau électrique doivent correspondre à celles de la plaque signalétique.

• L'appareil doit-disposer d'une mise à la terre efficace conformément à la norme NFC 15-100.

• Cet apparéil est conforme à la certification EN/CEI 61000-3-11 si l'impédance du système Z_sys résultat inférieure ou égale à Z_max sur l'interface entre le système d'alimentation de l'utilisateur et le réseau public. L'installateur, ou l'utilisateur de l'appareil, est chargé de s'assurer que l'appareil est raccardé exclusivement à une alimentation dotée d'un système d'impédance Z_sys inférieure ou égale à Z_max

	Zmax
Lave-ustensiles	0,21 Ω
Capot	0,24 Ω
Sous-comptoir	0,41 Ω

Le cordon d'alimentation, H07RN-F exclusivement, avec debit de courant en service mobile a 60^ sur le conducteur :

Machine triphasée

-5x2,5 mm^2 jusqu'à 20 A
-5x4 mm^2 jusqu'à 30 A
-5x6 mm^2 jusqu'à 38 A
-5x10 mm^2 jusqu'à 54 A

• Machines monophasées

-3x1,5 mm^2 jusqu'à 16 A
-3x2,5 mm^2 jusqu'à 25 A

ne doit pas etre tendu ni ecrasé pendant le fonctionnement normal de l'appareil ou lors de son entretien courant ;
- l'appareil doit être en outre branché à un système Equipotentiel dont la liaison est réalisée par une vis portant le symbole 5021, CEI 60417;
- le conducteur équipotentiel doit avoir une section de 10mm^2
- Respecter les polarités indiquées sur le schéma électrique.
- Pour d'autres informations complémentaires, consulter le schéma électrique.

Il est interdit d'utiliser des prises multiples, des adaptateurs, des cables de type et de section inadéquats ou des rallonges non conformes à la réglementation des installations électriques.

3.4 Branchement à l'arrivée d'eau

L'appareil doit être relié à l'arrivée d'eau au moyen d'un tuyau flexible. Une vanne d'arrêt doit être installée entre le réseau d'eau et l'électrovalve de l'appareil. La vanne d'arrêt doit se couver à proximité de l'appareil.

L'alimentation en eau, la température et la pression doivent correspond aux données de la plaque signalétique de l'appareil.
S'assurer que le début d'alimentation n'est pas inférieur à 20 l/min.
- Si la durée de l'eau est supérieure à 14^ ( 8^ ), il conseilé d'installer un adoucisseur sur le lavevaisselle. Si la durée de l'eau est supérieure à 35^ ( 19,5^ ), il convient d'installer un adoucisseur extérieur en amont de l'électrovanne.
- Pour les lave-vaisselles sans adoucisseur; si la durée de l'eau est supérieure à 14^ ( 8^ ), il convient d'installer un adoucisseur extérieur en amont de l'électrovanne.
- Dans le cas de concentrations très élevées de mineraux résidus dans l'eau à conductivité élevé, il est conseilé dinstaller un système de déminéralisation.
- Les machines destinées à utiliser de l'eau dessalée ou en tout cas avec une concentration élevée de chlorure de sodium, doivent être commandées séparément, car leur construction nécessite l'emploi de matérielles spécifiques.
- Ne pas alimenter en eau déminéralisée les machines équipées d'un récapuérateur de chaleur avec batteries de récapération en cuivre. Dans ces cas, demander la version avec batteries dont les tubes sont en inox.

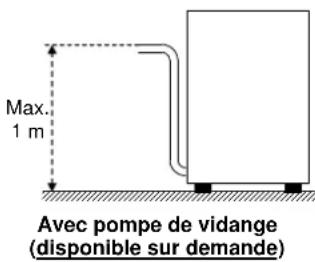

3.5 Branchement à l'évacuation des eaux usées

• L'évacuation des eaux usées doit être constituée d'un regard siphonné libre de dimensions adaptées au début du tuyau de vidange fourni. Le tuyau doit arriver au regard sans être tiré, plié, écrasé, pressé ou force par quoi ou qui que ce soit.
• La vidange de la cuve se faisant par gravite, l'évacuation doit donc se situer à un niveau plus bas de la base de l'appareil.

• Dans le cas contraire, il est possible d'utiliser la version avec pompe de vidange (disponible sur demande).
• Dans ce cas, l'évacuation doit se situer à une hauteur maximale de 1 metre.
• Il faut toujours vérifier que l'évacuation ne soit pas obstruée et/ou entartrée.
• Toute autre solution pour l'évacuation doit être accordée avec le constructeur et approuvée par celui-ci.

3.6 Liquide de rincage et détergent

Le dosage du liquide de rincege et du detergent est assured par le doseur instalé de série sur l'appareil (si le modele en comporte un).
Le dosage est déterminé en fonction de la durée de l'eau par le technicien installateur qui se chargerà également du réglage des doseurs eux-mêmes.
- Avant d'effectuer le réglage, il faut toujours replir les tuyaux d'alimentation des doseurs avec le produit correspondant.
Le réglage se fait par des vis de réglage prévues à cet effet ou directement à partir du bandeau de commande (si prévu).
Le nivea des liquides dans le reservoir doit etre sufisant pour permetre l'aspiration ; il ne doit jamais se vider completement ni etre rempli avec des produits corrosifs ou impurs.

Ne JAMAIS utiliser de détergents à base de CHLORE ou d'HYPOCHLORITE.

Noter que l'installation d'un doseur automatique du détergent est toujours recommendée.

Chap 4 UTILISATION DE LA MACHINE

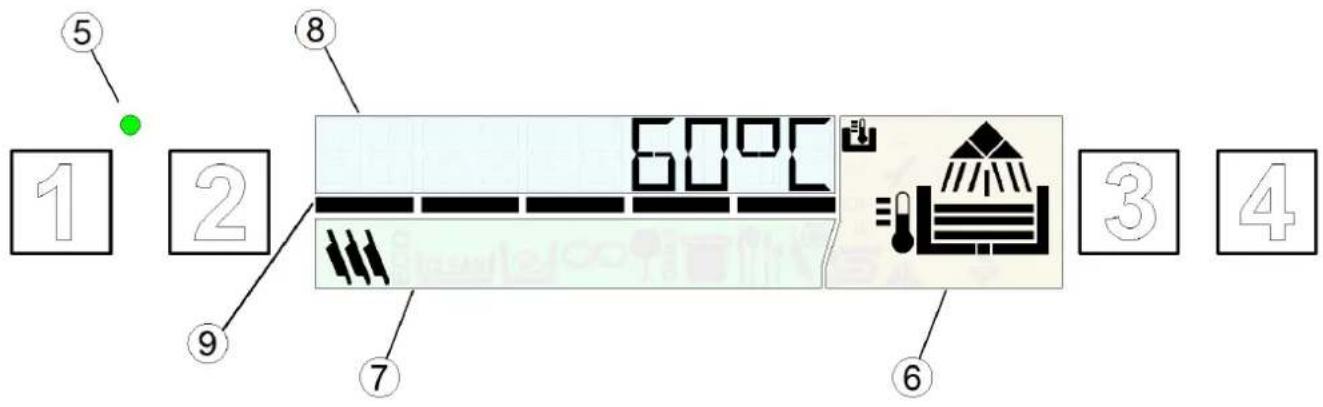

4.1 Interface Graphique

Faire reference à la Fig.1:

1	BOUTON ON/OFF	6	ZONE INDICATEURS ETAT APPAREIL
2	BOUTON SELLECTION PROGRAMMES SPÉCIAUX	7	ZONE INDICATEURS DE CYCLE
3	BOUTON SELLECTION PROGRAMMES	8	AFFICHEUR DE TEXTE
4	BOUTON START	9	BARRE DE PROGRESSION
5	LED MODE VEILLE

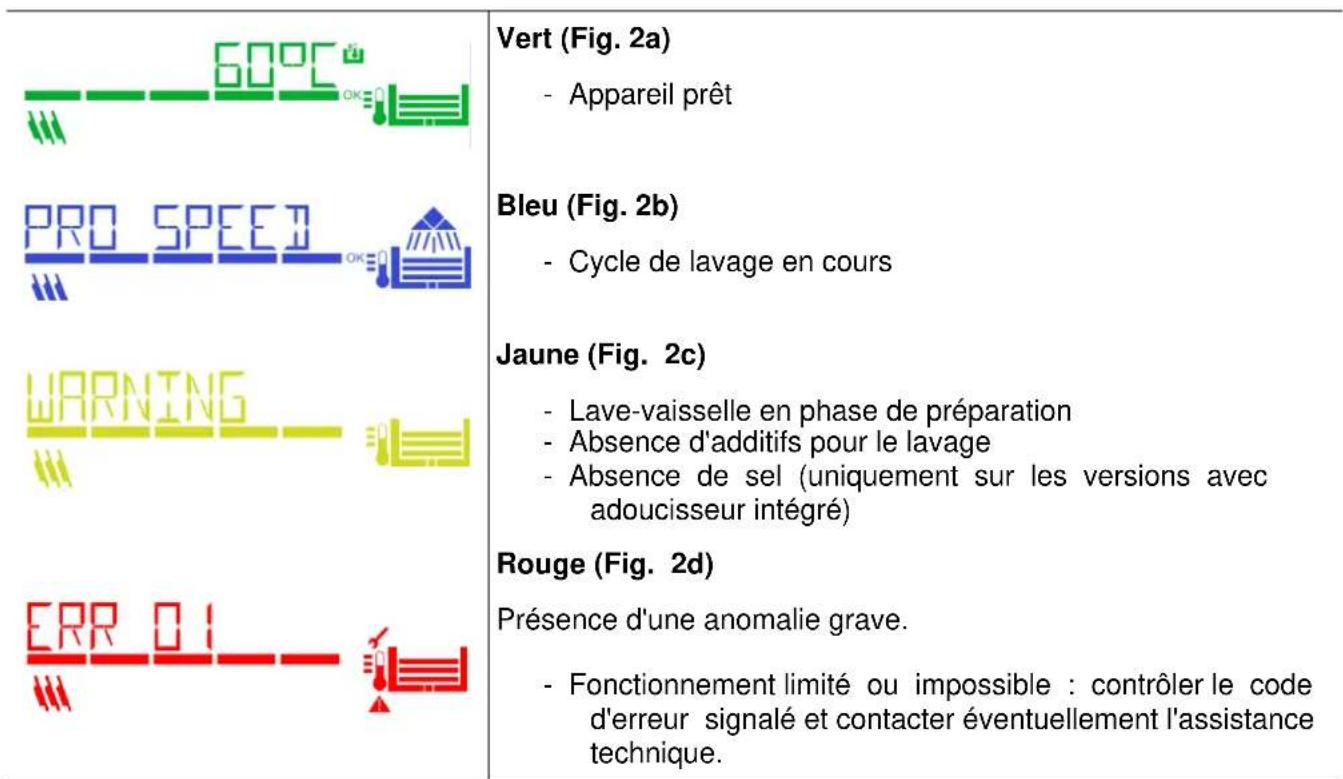

Couleurs et modes de fonctionnement

Faire reference à la Fig. 2 :

Phases de lavage
Durant le fonctionnement, l'afficheur visualise dans la zone (6) les différentes phases du cycle de lavage:
	Remplissage		Lavage
	Chauffage Niveau de remplissage atteint		Rinçage
	Température de lavage atteinte		Vidange
Symboles des fonctions
	Apparaît lorsque l'afficheur visualise la température du boiler		Apparaît lorsque l'afficheur visualise la température de la cuve
A	Démarrage automatique actif		Ré génération en cours
	Panne : fonctionnement limité possible		Panne : fonctionnement impossible

4.2 Mode veille

Actionner l'interrupteur général de I'électricité.
- Ouvrir le robinet extérieur d'arrivée d'eau.
- Avec lave-vaiselle en mode veille, l'afficheur est eteint tandis que la led STANDBY (5) est rouge.

4.3 Allumage et selection des programmes

• S'assurer du positionnement correct des bras de lavage et des filtres.
• Vérifier l'eventuelle présence du trop-plain.
• Contrôler le niveau de détergent et de liquide de rincege dans les compartments.
  Appuyer sur la touche ON/OFF (1) pour allumer le lave-vaiselle, la led STANDBY (5) deviendra verte.
  Durant la phase de replissage, l'afficheur est jaune.
• Une fois que les conditions optimes ont eté remplies, l'AFFICHEUR devient vert pour indiquer que le lave-vaisse est prêt.
• Un symbole sur l'afficheur indique le programme configuré.
• En rallumant l'appareil, le dernier programme utilisé est reproposé.
  La touche SELECTION PROGRAMMES (3) permet de désir parmi les cycles suivants :

Programmes Standards	Dishwashers	Glasswashers	Utensilwashers
	\	\	\	PRG 1Pour la vaisselle légèrement sale, programme rapide.
				PRG2Pour la vaisselle légèrement sale, programme rapide.
				PRG3Pour la vaisselle très sale, programme long.
	DRAIN			DRAINCycle de vidange.
	\CLEAN\			CLEANCycle de vidange et d'autonettoyage final à effectuer en fin de journée.

La touche SELECTION PROGRAMMES SPECIAUX (2) permet de désir parmi les cycles suivants:

Programmes Spéciaux	ECO	ECO Ce cycle réduit la consommation d'énergie en effectuant un lavage avec des températures basses et une faible consommation d'eau par rapport aux programmes le lavage normaux. Le bon résultat de lavage est obtenu par l'utilisation d'une action mécanique de lavage prolongée.
		NEW Ce programme est conseilé pour effectuer des lavages nécessitant le renouvellement complet du bain d'eau de lavage (dans la cuve). Il est donc indiqué pour effectuer des lavages successifs de vaisselle récalcitrante. Le renouvellement du bain d'eau de lavage impose une durée prolongée du cycle.
		LONG Lavage continu. Il est possible d'interr compromise le cycle en appuyant sur la touche star Le lancement de la phase de rincege a lieu après une brève pause. Le cycle termin automatiquement au bout de 12 min.
		GLASS Seulement pour lave-assiettes : Ce programme est indiqué pour le lavage de verres de toutes sortes. Ce programme effectue un lavage avec des températures de rincege basses et nécessite d'une durée de séchage prolongée.
	OSMO	WATER Cycle induçu pour obtenir des verres brillants, à utiliser uniquement en combinaison avec un dispositif à osmose inverse.
		ACT 1 - ACT 2 Ce programme est utilisé pour le lavage de la vaisselle récalcitrante (très sale avec des taches tenaces restées longtemps collées sur la vaisselle). Le programme prévoit de fait 2 lavages et 2 rinceages.
		PRG 4 - PRG 5 Pour la vaisselle très sale, programme long (8'). Pour la vaisselle très sale, programme long (10').
		STEEL Ce programme est adapté au lavage de fourchettes, cuillères, couteaux et/ou autres couverts de toutes sortes. Ce programme de lavage à des températures plus élevées durable plus longtemps par rapport aux autres programmes de lavage.
		COLD Programme spécifique pour lave-verres avec rincege à l'eau froide.
		PLATE Programme assiettes pour lave-verres.
		SAN A030 - SAN A060 Ce programme est conseilé pour effectuer des lavages garantissant une hygiène parfaite de la vaisselle ( EN ISO 15883-1/3 ) . Ce programme prévoit un contrôle de la température et de la durée de lavage, en calculant la constante A0. Le programme termine lorsque la valeur A0 = 30-60. La durée de lavage est donc variable (elle est moyennement d'environ 10 minutes) et la température de lavage atteint 70°C. N.B.: en cas de besoin d'une valeur A0 autre que 30-60, faire appel à un technicien agréé pour modifier le logiciel du lave-vaiselle.

Les programmes spéciaux prévus peuvent varier en fonction du modele et du type d'appareil.

4.4 Préparation du panier

Faire reference à la Fig.4. Pour un fonctionnement correct du lave-vaiselle, suivre les règes suivantes

Utiliser un panier approprié. Le replir sans le surcharger et sans superposer la vaiselle.
- Toujours effectuer l'élimination préliminaire des déchets secs ou solides (dérochage).
- Placer les reçipients vides à l'envers.
- Les assiettes et autres pieces de vaisse similaires (ex.: plats de service) doivent être disposées dans le panier en position inclinée, avec le dessus ou l'endroit orienté vers le haut.
- Disposer les couverts dans le panier à couverts mixtes avec le manche orienté vers le bas.
- Ne pas mélanger les couverts en argent et ceux en inox dans le même panier à couverts pour éviter de ternir l'argenterie et de probabilité corroder l'accier.
Laver la vaisse ausitot après son utilisation pour eviter que des salissures ou restes d'aliments restent attachés et durcissant.
Utiliser uniquement de la vaisselle en parfait et garantie pour le lavage en machine.

4.5 Demarrage du cycle

• Pour lancer le programme, appuyer sur la touche START (4); durant le lavage la BARRE DE PROGRESSION (9) indique l'etat d'avancement du cycle et l'afficheur, qui devient bleu (Fig. 2b), visualisera le nom du programme selectionné.
  Au terme du cycle, l'afficheur deviendra vert et visualisera l'indication FIN.
• Pour un séchage rapide, extraire le panier du lave-vaisselle à la fin du cycle.
• Pour terminer avant le cycle, appuyer de nouveau sur la touche START (4).

4.6 Demarrage automatique du cycle

Cette fonction permet de démarrer le cycle sélectionné à la fermetre de la porte (ou du capot) sans appuyer sur aucune touche. Pour activer cette fonction, procéder comme suit :

La lettuce « A » qui apparait sur l'afficheur signale que la fonction est activée.

Si la fonction n'est pas prevue par defaut, il faut avant tout l'activer dans le menu de configuration.
Pour désactiver la fonction, appuyer quelques secondes sur la touche START (4) avec la porte du lave-vaisse ouverte.

Cette désactivation ne dure que pendant un seul cycle de lavage.

N.B.: après le premier cycle de lavage, le démarrage est automatique sur les versions avec capot: l'activation des cycles suivants a lieu en automatique à la fermeture du capot. Ce mode est signalé sur l'écran par la lecture « A »

4.7 Visualisation des informations

• Pour visualiser en séquence la température du boiler de la cuve et le nombre de cycles effectuels par le lave-vaisselle, maintainir enforcé le bouton START (4) pendant quelques secondes. Ce type d'affichage peut être obtenu aussi bien avant que durant le cycle et ne sera visuable que temporairement.
• Pour visualiser en séquence, de façon permanente et pour tous les programmes, la température du boiler de la cuve, maintainir enforcé le bouton SELECTION PROGRAMMES (3) pendant quelques secondes.
  Il est possible de désactiver cette fonction en maintainant enforcé pendant quelques secondes le bouton SELECTION PROGRAMMES (3).

4.8 Extinction de l'appareil

Pour eteindre le lave-vaiselle, appuyer sur le bouton ON/OFF (1) seule la Led STANDBY (5) reste allumee pour signaler la presence de tension.
N.B.: si le lave-vaisse devait rester allumé avec la porte ouverte pendant plus d'une heures, son exteinction serait automatique.

4.9 Dépose du filtré intégral

Disposer les bras d'aspersion (de lavage et rincege) orthogonalement par rapport au bord de la porte.
- Soulever chaque demi-filtre en les saississant par la poignée (Fig.7).

4.10 Vidange de l'appareil

4.10.1 Lave-vaisse sans pompe de vidange

• Éteindre l'appareil.
• Déposer le filtré intégral si monté (Fig.7A).
• Extraire le trop-plein en le tirant vers le haut (Fig.7).
• Attendre que la cuve soit complètement vide.
• Si nécessaire,steroler le filtre de la cuve et le nettoyer.

4.10.2 Lave-vaissele avec cycle de vidange (*option)

• Avec lave-vaiselle allumé, appuyer sur le bouton SELECTION PROGRAMMES (3) jusqu'à selectionner le programme ProClean ou ProDrain.
  Appuyer sur le bouton START (4) pour lancer le programme de vidange et d'auto-nettoyage.
  Au terme de la vidange, le lave-vaiselle s'eteint. Seule la LED STANDBY (5) reste allumée pour signaler la presence de tension.

4.11 Régénération des résines (*option)

Le symbole "SYSTÉME DE RÉGÉNÉRATION ACTIF", sur les lave-vaisselle muni d'un adoucisseur intégré, indique que l'appareil est en train d'exécuter le cycle de régénération des résines et que le programme de lavage en cours pourrait durer plus longtemps.

N.B. Ne pas eteindre le lave-vaisselle si un cycle de regeneration est en cours

En cas d'apparition de la signalisation 'MANQUE DE SEL RÉGÉNÉRANT', sur les lave-vaisse luni d'un adoucisseur intégré, il est nécessaire d'ajouter le sel dans le bac à sel. Pour cela, procédér de la manière suivante :

• Retirer le panier du lave-vaisselle.
• Déposer le filtré intégral (Fig.7).
• Dévisser le bouchon du bac à sel (Fig.8).
• Verser environ 700g de sel regenerant (sel de cuisine sans additifs en grains de 1 ou 2mm de diamètre) en utilisant l'entonnoir fourni.
• Refermer énergiquement le bac à sel.
• La signalisation 'MANQUE DE SEL RÉGÉNÉRANT' disparaître après quelques minutes.

4.12 Appareil avec adoucisseur externe

Sur les apparèils dotés de l'adoucisseur externe, l'afficheur visualise au bout d'un certain nombre de cycles l'indication « SERVICE » pour signaler qu'il faut intervenir sur l'adoucisseur externe et effectuer la régénération des résines. Cette indication apparaît même lorsque l'appareil est étéint. Pour l'éliminer, maintainir enforcées en même temps les 4 touches pendant au moins 5 secondes.

4.13 Fin de service

• En fin de journée, toujours vidanger le lave-vaiselle comme décrit au paragraph "Vidange de l'appareil".
• Couper l'alimentation électrique du lave-vaiselle au moyen de l'interrupteur général et fermer le robinet extérieur d'arrivée d'eau.
  Effectuer l'entretien courant et nettoyer le lave-vaiselle comme decrit au paragraphe "Entretien".
  Si possible, laisser la porte entrouverte pour eviter la formation de mauvaises odeurs à l'intérieur du lave-vaiselle.

Chap 5 ENTRETIEN

5.1 Consignes generales

Avant d'effectuer toute opération d'entretien, vidanger complètement l'eau, couper le courant et fermer le robinet d'arrivée d'eau.

Ne pas utiliser de jets d'eau sous pression car cela pourrait endommager le système électrique.
Laver les surfaces extérieures seulement une fois refroidies en utilisant des produits formulés spécialement pour l'entretien de l'acier.

Dans le cas de formation possible de glace, vidanger l'eau du ballon et de la pompe de lavage.

5.2 Nettoyage

Pour garantir l'efficacité de fonctionnement du lave-vaisselle, il faut effectuer périodiquement les opérations d'entretien indiquées ci-après. Effectuer également une désinfection périodique en utilisant des produits adaptés et non corrosifs en vente dans le commerce.

5.3 Nettoyage du groupe de filtration

Effectuer cette opération en fin de journée ou en presence de résidus de saletés sur les filtres.

1. Retirer et laver les paniers.
2. Vidanger la cuve en suivant les instructions reportees au paragraphe "Vidange de l'appareil".
3. Déposer et nettoyer soigneusement tous les filtres du lave-vaisselle.
4. N'utiliser ni produits ni objets abrasifs pour nettoyer la cuve en acier.
5. Bien replacer toutes les pieces à la fin de ces opérations.

5.4 Nettoyage des bras

Les bras d'aspersion se démontent facilement pour permettre le nettoyage périodique des gicleurs et prévenir toutes obstructions et/ou tous dépôts eventuels.

Proceder comme suit:

• Enlever les bras en dévissant la bague de fixation correspondante ou à l'aide de l'eventuel dispositif de déblocage rapide.
• Laver chaque piece sous un jet d'eau courante et nettoyer soigneusement les gicleurs, en utilisant eventuellesment un cure-dent ou un petit objet pointu.
  Nettoyer les axes de rotation des bras à l'intérieur de l'appareil ainsi que la zone de sortie de I'eau de lavage et de rincege.
• Remonter les bras, puis en contrôle la libre rotation après les avoir repositionnés.

Chap 6 AUTODIAGNOSTIC

L'appareil est équipé d'un système d'autodiagnostic en mesure de relever et de signaler différentes anomalies de fonctionnement.

Anomalie		Description et remèdes possibles
	Er01	Rinçage non effectué. Le rincege de la vaisselle n'a pas été correctement effectué. Vérifier le nettoyage correct des gicleurs de rincege.
	Er02	Évacuation des eaux usées manquee. La vidange n'a pas eu lieu ou se fait de manière anormale. Vérifier que le tuyau de vidange ne soit pas pié ou écrasé et que le siphon ou les filtres ne soient pas bouchés. Sur les lave-vaisselle muni d'un trop-plein, le déposer avant de démarrer le cycle de vidange.
	Er03	Anomalie rétablissement de la température de rincege. Pendant le cycle de lavage, le rétablissement de la température du gallon ne s'est pas produit dans les limites de temps préétablies. Éteindre et rallumer l'appareil, puis effectuer un nouveau cycle.
SAFE	Er04	Anomalie replissage de la cuve. Contrôler que les raccords d'eau soient réalisés de manière correcte et que le robinet d'arrivée d'eau soit bien ouvert. Si cela est prévu, contrôler la présence du trop-plein. Éteindre et rallumer l'appareil, puis effectuer un nouveau remplissage.
	Er05	Anomalie thermomètre de la cuve. (Sonde ouverte) L'appareil ne relève pas la valeur de température de la cuve. Éteindre et rallumer l'appareil.
	Er06	Anomalie thermomètre de la cuve. (Sonde en court-circuit) L'appareil ne relève pas la valeur de température de la cuve. Éteindre et rallumer l'appareil.
	Er07	Anomalie thermomètre du gallon. (Sonde ouverte) L'appareil ne relève pas la valeur de température du gallon. Éteindre et rallumer l'appareil.
	Er08	Anomalie thermomètre du gallon. (Sonde en court-circuit) L'appareil ne relève pas la valeur de température du gallon. Éteindre et rallumer l'appareil.
	Er09	Time-out replissage ballon: replissage du gallon manqué. Il est impossible d'effectuer le rincege. Contrôler que le robinet d'arrivée d'eau soit ouvert. Éteindre et rallumer l'appareil, puis effectuer un nouveau cycle.
	Er21	Rinçage insuffisant: le rincege n'a pas été effectué dans la quantité prévue, contrôler la propriété des gicleurs.. L'erreur ne bloque pas la machine.
	Er22	Anomalie rétablissement de la température de la cuve: Pendant le cycle de lavage, le rétablissement de la température du gallon ne s'est pas produit dans les limites de temps préétablies. Éteindre et rallumer l'appareil, puis effectuer un nouveau cycle.
	Er25	Effectuer la régénération extérieure: La quantité de litres programmée pour les appareils externes de traitement de l'eau a été atteinte; l'erreur n'empêche pas le fonctionnemen lave-vaisselle. Le message peut être effacé dans le menu « Water Service Set »
SAFE	Er5F	Sécurité électromécanique: les thermostats de sécurité du gallon ou de la cuve sont intervenus, ou bien le pressostat de sécurité de la cuve est intervenu.
	Er5L	Sécurité niveau: Le niveau d'eau dans la cuve n'est pas correct.
	drt	Filtre encrassé: le niveau d'eau dans la cuve n'est pas correct à cause du filtre encrassé ou du trop-plain mal positionné.
ATTENTION! L'extinction, puis le rallumage de l'appareil immédiatement après, “réinitialise” la signalisation. Si après avoir suivi les indications fournies, le problème se manifeste à nouveau, faire appel au service d'assistance technique autorisé.

Chap 7 REGLAGES ET CONFIGURATION DES PARAMETRES

La configuration des paramètres ci-après doit être confiée exclusivement à un professionneliel qualifié.

Les paramètres indiqués ci-dessous peuvent être configurés, soit pendant l'installation, soit après coup, en accédant au menu configuration des paramètres de la manière suivante :

• Machine en veille (stand-by) avec la porte ouverte.
• Appuyer simultanément sur les boutons 1 et 2 (ON/OFF et SELECTION PROGRAMMES SPECIAUX) pendant 5 secondes et introduire la clé KEYH 12 (boutons 3 et 4 pour modifier le paramètre et bouton 1 pour confirmer).
• Àprous quoi, appuyer plusieurs fois de suite sur le bouton 1 (ON/OFF) pour dérouler les options suivantes en les activant et/ou modifiant avec les boutons 3 et 4 (le paramètre ainsi modifié reste méorisé sans devoir le confirmer). La liste des paramètres peut varier selon le type de lave-vaissette.

Language	Sélection de la langue
Boiler Set	Réglage de la température de la chaudière pour les programmes. Les versions avec chaudière atmosphérique (pompe du liquide de rincege) prévoient une différence configuration des paramètres pour chaque programme (b1 - b2 - b3)
Tank Set	Réglage de la température de la cuve pour les programmes. Les versions avec pompe de rincege prévoient des paramétrages différents pour chaque programme (t1 - t2 - t3)
ThermoStop	Activation de la fonction Thermostat garantissant une température de rinceage correcte.
Energy Saving	Activation de la fonction Energy Saving garantissant une économie d'énergie lorsque le lave-vaisselle est allumé sans être utilisé.
Manual Detergent	Actionnement manuel du doseur du detergent. En programnant ON, le tuyau d'aspiration se remplit automatiquement. La longueur du tuyau est prédéfinie en fonction du modèle de lave-vaisselle.
Manual Rinse Aid	Actionnement manuel du doseur du liquide de rinceage. En programnant ON, le tuyau d'aspiration se remplit automatiquement. La longueur du tuyau est prédéfinie en fonction du modèle de lave-vaisselle.
Detergent Dose	Réglage du temps de dosage du détergent ou quantité en g/l en fonction du modèle
Rinse Aid Dose	Réglage du temps de dosage du liquide de rinceage ou quantité en g/l en fonction modèle.
Water Hardness	Configuration de la durée de l'eau en entrée, pour les produits avec adoucisseur incorpore, en fonction de la durée mesurée.
External Softener Cycles	Configuration et activation du compteur de cycles qui active la signalisation d'entretien (Service) pour adoucisseur externe. Il est possible d'éliminer l'indication « Service » en maintenant enforcées les 4 touches en même temps avec lave-vaisselle éteint et porte ouverte.
Manual Rinse Pump	Actionnement manuel de la pompé à liquide de rinceage
Manual Drain	Actionnement manuel de la pompé de vidange
Autostart Enable	Auto-validation du démarrage automatique
Cycle Counter	Compteur de cycles
Water Service Set	Définition des litres d'autonomie pour les produits externes de traitement de l'eau, valeur de réglage de 0 à 12 000 litres, par pas de 200. Le message Er 25 peut être réinitialisé en appuyant simultanément sur les 4 touches dans ce menu.

Après avoir configuré les paramètres souhaïtés, maintainir enforcé le bouton 1 jusqu'à extinction de l'afficheur pour sortir en effectuant une mémorisation totale.

7.1 Configuration de la durée de l'eau avec adoucisseur intégré

Le tableau indique la correspondance entre les degrés allemands et les degrés français à configurer sur le lave-vaisse.

Dureté mesurée
°fr		°dGH
0 ÷ 20	41 ÷ 45	0 ÷ 11	23 ÷ 25
21 ÷ 25	46 ÷ 50	12 ÷ 14	26 ÷ 28
26 ÷ 30	51 ÷ 55	15 ÷ 17	29 ÷ 31
31 ÷ 35	56 ÷ 60	17 ÷ 20	31 ÷ 34
36 ÷ 40		20 ÷ 22

Chap 8 ÉLIMINATION

Aucun composant de nos appeareils n'est soumis à une procEDURE d'élimination particulière.

(Applicable dans les pays membres de l'Union Européenne et dans tous ceux adoptant le tri sélectif)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas etre elimine en fin de vie avec les autres déchets menagers. L'elimination incontrole des déchets

pouvant porter préjudice à la santé humaine et porter atteinte à l'environnement ,

veuillez séparer ce produit des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les entreprises sont invitees à contacter leurs fournisseurs et à consulter les conditions de leur contrat d'achat.

Ce produit ne doit pas etre elimine avec les autres dechets commerciaux.

Recyclables directement	Symboles		Objet	Matériau	%
	40 FE		Tôle	Acier	80
	20 PAP		Emballage carton	PAP
	50 FOR		Palette bois	ISPM15
	05 PP		Parties en plastique	PP, PP+FV
Composés		DA E	Moteurs	Assemblés	20
			Parties électriques
			Parties électroniques
			Parties en caoutchouc	EPDM

Chap 9 ENVIRONNEMENT

UTILISATION RESPECTUEUSE DE L'ENVIRONNEMENT

Une utilisation responsable du lave-vaisse peut contributor à améliorer l'impact sur l'environnement, er prénant quotidiennement de bonnes habitues :

Ne laver que des paniers pleins.

Eteindre le lave-vaisselle lorsque celui-ci n'est pas utilisé.

Garder la porte du lave-vaisselle fermée lorsque celui-ci se trouve en mode veille (stand by)

Utiliser des programmes adaptations au degré de saleté de la vaiselle.

Alimenter le lave-vaisselle en eau chaude, si rechauffee au gaz.

S'assurer que les eaux usées du lave-vaiselle finissent dans un réseau d'égout approprié.

Ne pas dépasser les doses de déterments conseillées.

Dans le souci de tous jours offrir un produit mettant en oeuvre une technologie avancée et une fiabilité durable, le constructeur se reserve le droit d'apporter sur ce lave-vaisselle toutes les modifications électriques, techniques et esthétiques et/ou de replacer des pieces ou parties qu'il jugera nécessaire sans préavis.

ISTRUZIONI ORIGINALI

INDICE

CAP 1 RISCHI ED AVVERTENZE IMPORTANTI. 2

NUNCA utilize detergentes à base de CLORO ou HIPOCLORITOS.
