Technische specificaties	Colged Toptech 39 vaatwasser, capaciteit van 13 couverts, energieklasse A++
Wasprogramma's	6 wasprogramma's, inclusief eco, snel en intensief
Afmetingen	Breedte: 60 cm, Hoogte: 85 cm, Diepte: 60 cm
Waterverbruik	Waterverbruik: 9 liter per cyclus
Gebruik	Intuïtief bedieningspaneel met LED-display, opties voor uitgestelde start
Onderhoud	Verwijderbare filters, automatische reinigingscyclus
Veiligheid	Overloopbeveiligingssysteem, kinderslot
Algemene informatie	2 jaar garantie, beschikbare klantenservice

Veelgestelde vragen - Toptech 39 Colged

De Colged Toptech 39 vaatwasser gaat niet aan, wat moet ik doen?

Controleer of het apparaat correct is aangesloten op een werkend stopcontact. Zorg ervoor dat de zekering niet is gesprongen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Waarom wast mijn Colged Toptech 39 vaatwasser niet goed?

Zorg ervoor dat de sproeiarmen niet verstopt zijn. Controleer ook of u het juiste type wasmiddel gebruikt en of het filter schoon is.

De vaatwasser maakt een vreemd geluid tijdens de cyclus, wat moet ik doen?

Controleer of bestek of borden de sproeiarmen niet blokkeren. Als het geluid aanhoudt, kan er een probleem zijn met de motor of de pomp, neem contact op met een technicus.

Hoe los ik een foutcode op de Colged Toptech 39 vaatwasser op?

Raadpleeg de gebruiksaanwijzing om de betekenis van de foutcode te achterhalen. De meeste codes kunnen worden opgelost door de aangegeven instructies te volgen.

De vaatwasser laat kalkaanslag achter op het servies, wat moet ik doen?

Controleer het niveau van het regeneratiezout en zorg dat het vol is. U kunt ook een anti-kalkmiddel voor vaatwassers gebruiken.

Waarom pompt de vaatwasser het water niet af?

Controleer of de afvoerslang geknikt of verstopt is. Zorg er ook voor dat het filter niet verstopt is.

Hoe maak ik de binnenkant van de Colged Toptech 39 vaatwasser schoon?

Gebruik een mengsel van azijn en zuiveringszout om de binnenkant schoon te maken. Laat de vaatwasser leeg draaien op hoge temperatuur voor een grondige reiniging.

De vaatwasser stopt halverwege de cyclus, wat moet ik doen?

Dit kan te wijten zijn aan een stroomstoring of een probleem met de deur. Controleer of de deur goed gesloten is en of er geen stroomuitval is.

Hoe stel ik de waterhardheid in op de Colged Toptech 39 vaatwasser?

Raadpleeg de gebruiksaanwijzing om toegang te krijgen tot de waterhardheidsinstelling. Pas deze aan op basis van de waterhardheid in uw regio.

Wat is het beste moment om de vaatwasser te laten draaien?

Het is vaak het beste om de vaatwasser tijdens daluren te laten draaien om energie te besparen, meestal 's nachts of vroeg in de ochtend.

Hoe verleng ik de levensduur van mijn Colged Toptech 39 vaatwasser?

Voer regelmatig onderhoud uit door de filters en sproeiarmen schoon te maken. Vermijd overbelasting van het apparaat en gebruik kwalitatieve wasmiddelen.

GEBRUIKSAANWIJZING Toptech 39 Colged

4.10.1 Machines zonder afvoerpomp 11
4.10.2 Machines met afvoercyclus (*optional) 11

4.11 HArSEN REGENEREREN 11

4.12 MACHINES MET EXTERNE WATERONTHARDER 11
4.13 EINDE WERKDAG 11

HFDST 5 ONDERHOUD 12

5.1 ALGEMENE REGELS 12
5.2 REINIGING 12
5.3 REINIGING VAN DE FILTERGROEP 12
5.4 DE SPROEIARMEN REINIGEN 12

HFDST6 ZELFDIAGNOSE 13

HFDST7 REGELINGEN EN INSTELLINGEN 14

7.1 HARDHEIDSINSTELLING INGEBOUWDE WATERONTHARDER 15

De fabrikant is volgens de wet eigenaar van dit document en daarmee is er een verbod om dit document te kopieren en te verspreiden zonder zijn schriftelijke toestemming vooraf.

De fabrikant befindt zich hetrecht voor om door hemoodzakelijk geachtene aanpassingen terverbetering uit te voeren zonder melding vooraf.

Lees de instructiehandleiding aandachtig door alvorens de machine te starten. De aanwijzingen uit deze handleiding given belangrijke informatatie over de veiligheid gedurende de verschillende fasen van installmentie, gebruik en onderhoud. Als de aanwijzingen die in de bijgevoegde documentatie staan Niet in acht worden genomen, kan de veiligheid van het apparaat in gevaar worden gebracht en komt de garantie meteen te verrallen.

Hfdst 1 RISICO'S EN BELANGRIJKE MEDEDELINGEN

• Dit apparaat is alleen bestemd voor het gebruik waarvoor het uitdrukkelij ontwikkeld is. leder ander gebruik worden als onjuist beschouwd en is的那一om gevaarlijk.
• Het gespecialisierde personeel dat de installmentie uitvoert, moet de gebruiker goed voorlichten over de werking van het apparaat en welke eventuele verilgheidsvoorschriften in acht genomen要去en worden, ook door het given van praktische demonstraties.
• ledere ingreep op de machine, ook bij storing, mag alleen door de fabrikant, of door een erkend servicecentrum en door vakmensen worden verricht, waar bij alleen originele reserveonderdelen gebruikt moot worden.
• Zet de machine alteid eerst uit of zorg dat hij van het elektriciteits- en waternet is losgekoppeld, voordat u onderhouds-, reparatie en reinigingswerkzaamheden verricht.
• De machine mag NIET worden gezruikt door ongetraind personeel.
• Het apparaat mag worden gebruikt door kinderen van 8aar en ouder en door personen met verminderde fysieke, sensorische of mentale vermogens, of die Niet over ervaring enoodzakelijkke kennis beschikken, mits deze onder toezicht staan of nadat zich instructies hebben ontvangen betreffende een veilig gebruik van het apparaat.
• Kinderen mogen nicht met het apparaat spelen.
• De reinigings- en onderhoudswerkzaamheden die de gebruiker要去uitvoeren mogen Niet worden toevertrouwd aan kinderen die nicht onder toezicht staan.
• De machine mag NIET onder spanning blijven staan wonneer hij nicht worden gezruikt.
• Als de machine Niet is uitgerust met een stekker of ander middel om de machine volledig af te koppelen, waar bij alle contacten van elkaar worden geschienen,要去en dergelijk afkoppelinrichtingen worden ingebouwd in het voedingsnet, conform de installmentevoorschriften.
• Als de voedingskabel beschadigd is, dient deze te worden verrangen door de fabrikant of door de technische assistentie van de fabrikant of hoe dan ook door een persoon met een soortgelijke kwalificatie, om elk risico te voorkomen
• De schroef op het apparaat die gemarkeerd is met het symbol 5021 van de norm IEC 60417 vertegenwoordigt de equipotentiaalaansluiting.
• De machine mag NOOIT snel worden geopend als het programme nog nicht is afgelopen.

• De machine mag NOOIT worden gebruikt zonder de door de fabrikant aangebrachte beschermingen.

• Gebruik de machine NOOIT om voorwerpen te wassen van een type, vorm, maat of materiaal, die nicht geschikt zijn voor de machinewas of die nicht perfect intactহn.

• Gebruik het apparaat of de onderdelen ervan NOOIT als ladder of steun voor Personen, voorwerpen of dieren.

• Plaats NOOIT teveel gewicht op de open deur van voorladers, die erop gemaakt is alleen het vaatrek te dragen.

• Kom NOOIT met blote handen aan het vaatwasmiddel.

• Kantel de machine NOOIT na de installation.

• Als u een storing of vloeistoflekken opmerkt, koppelt u de elektrische stroom onmiddelijk los en sluit u de watervoorzieening.

• Zet de afwasmachine Niet in de buurt van warmtebronnen met een temperatuur van meer dan 50^ .

Stel de afwasmachine NOOIT bloot aan weersinvloeden (regen, zon etc.)

• De vaatwasmachine mag nicht in de buitenlucht worden opgesteld zonder adequate afterscheringen.

• Start een afwasprogramma nooit zonder dat de overstroombeveiliging aanwezig is, indien denen is voorzien.

• Kom nooit met magnetische voorwerpen in de buurt van de machine.

• Gebruik de bovenkant van de machine nicht als vlak om voorwerpen op te zetten.

• De monteur moet de goede werkinq van de aarding controeren.

• Na het proefdraaien要去 de monteur een schriftelijkke verklaring aflegger betreffende de juiste installmentie en test volgens de voorschriften en de regelen der kunst.

• U dient de positie NIET te wijzigen en evenmin de elementen waaruit de machine bestaat onklaar te make, dergelijkke handelingen konnen de verilgheid van de machine in gevaar brengen.

Niveau van geluidsdruk volgens EN ISO 4871

LpA max. = 55 db Kpa=2,5 db voor inbouwversies
LpA max. = 65 db Kpa=2,5 db voor doorschuifversies
LpA max. = 76 db Kpa=q,5 db voor pannenwasversies

Max. temperatuur van het toegevoerde water: 50^

Max. druk van het toegevoerde water: 4bar (400kPa)

• Dit apparaat is bedoeld om permanent op de waterleiding te worden aangesloten
• Het apparaat mag nicht worden gereinigd met water- of stoomstralen.
  Maximale afvoerhoogte

Op de grond met versies met overstroombbeveiliging
Maximumhoogte 1 m bij de versies met afvoerpomp

1.1 Normale bedrijfsomstandigheden

Omgevingstemperatuur: 40^ max. /4^ min. (gemiddeld 30^ )

Hoothe : tot 2000 meter

Relatieve vochtgieid : Max. 30% bij 40^ / .90% bij 20^

Hfdst 2 VOORWOORD

Waarschuwingen:

Bewaar alle documentatie zorgvuldig in de nabijheid van het apparaat; geef deze aan de monteurs en bedieners die met de apparatuur werken en houdhaar in de loop derijd intact door haar veilig op te bergen. Maak kopieën als de documentatie vaak geraadpleegd moet worden

De bediener is verplicht deze handleiding te lezen, begrijpen en te leren kennen alvorens welke handeling dan ook op de machine te verrachten.

Het apparaat is uitsluitend bedoeld voor professioneel vaatwassen in grootkeukens,dus de installmentie, het gebruik en het onderhoud zijn alleen voorbehonden aan getraind personeel dat de instructies van de fabrikant in acht neemt.

Garantie:

De fabrikant wijst elke vorm van aansprakelijkheid af voor schade aan voorwerpen of Personen, die voortkomen uit het Niet in alot nemen van de gegeven instructies of door een verkeerd gebru van de machine

Als de aanwijzingen die in de bijgaande documentatie worden gegeven Niet in acheit worden genomen, kan dat de verilgheid van het apparaat aantasten en komt de garantie meteen te verrallen

Installations en reparations die zijn uitgevoerd door onbevoegde monteurs en het gebruik van nichtorigine verwangingsonderdelen doe den de garantie ommiddelijk verrallen.

Opslag:

Transport en opslag: tussen -10°C en 55°C met een piek van 70°C (gedurende max. 24aar)

Hfldst3INSTALLATIE

Een goede installmentie is van fondamenteel belang voor een goede werkig van de machine. Enkele gegevens die nodig+zijn bij de installmentie van de machine staan op het kenmerkenplaatje op de rechter zijkant van de machine, en in kopie op de omslag van deze handleiding.

De installmentie mag uitsluitend worden uitgevoerd door gekwalificierde, geauthoriseerde monteurs.

3.1 Uitpakken

Controleer of de verpakking Niet beschadigd is, en vermeld eventuele geconstateerde schade op de afleveringsbon. Verzeker u ervan dat het apparaat onbeschadigd is na de verpakking te hebben verwijderd. Als de machine beschadigd blijkt,要去en de leverancier en het transportbedrijf onmiddelijk worden gewaarschuwd via fax of aangetekende brief met ontvangstbewijs. Als de schade zodanig is dat deeiligkeit van de machine erdoor worden beinvloed, dan mag de machine nicht geinstalleerd en/of gebruikt worden voordat zich gecontroleerd is door een gekwalificeerd monteur.

De onderdelen van de verpakking (plastic zakken, piepschuim, spijkers, etc. ...)要去en buiten het bereik van kinderen en huisdieren worden gehouden, aangezien ze möglichke brunnen van gevaar�n.

3.2 Plaatsing

• Zorg ervoor dat er zich in de buurt van de installmentie geen onderdelen en materialen bevinden, die beschadigd können worden door waterdamp dieijdens de werking uit de machine kan komen, of dat deze voldoende beschermd zijn.
• Alvorens de vaatwasmachine teplaatsen要去en in de ruimte het elektrische systeem, de waterleiding en de waterafvoer zichoor voorbereid.
• In geval van inbouw van machines met enkele wand dient minstens 10mm ruimte tussen de wanden van de machine en de aangrenzende oppervlakken te worden gelaten.

• Bij de dimensionering van de vloer of inbouw要去rekening gehonden worden met het totale gewicht van de afwasmachine

• Om de stabiliteit te garanderen,要去 de machine ophaar vier poten worden geinstalleerd en waterpas worden gezet.

• Dit apparaat is alleen geschikt voor een vaste aansluiting; andere installmentieoplossingen要去en overeengekomen worden met en goedgekeurd door de fabrikant.
• Verwijder de beschermfolie van de omkasting alvorens de afwasmachine te gaan gebruiken.

3.3 Elektrische aansluiting

• Er要去 een hoofdschakelaar van het alpolige type aanwezig zijn, die alle contacten, inclusief de nulleiding, uitschakelt, een afstand tussen de open contacten hebts van minstens 3mm en een contactverbrekend veiligheidsmechanisme heeft, of gekoppeld is aan zekeringen, die gedimensioneerd of geijkt要去en worden op het vermogen dat op het kenmerkenplaatje op de machine staat.
• De hoofdschakelaar moet op de elektriciteitsleiding aangesloten die dicht bij de installmente zit, en mag uitsluitend een apparaat tegelijk voeden.
• De spanning en frequentie van het elektriciteitsnet要去en overeenstemmen met die van het kenmerkenplaatje.

• Voor de verilgheid van de bediener en de apparatuur moet er een efficiente aardinstallatie aanwezigহn, die voldoet aan de geldendepreventievoorschriften.

• Dit apparaat is conform de certificatie EN/IEC 61000-3-11 se indien de impedantie van het systeme Z_sys kleiner dan of gelijk aan Z_max is in het verbindingspuntussen het voedingsysteme van de gebruiker en het openbare systeme. Het is de verantwoordelijkheid van de installmenter of van de gebruiker van de apparatuur om erop toe te zien dat de apparatuur uitsluitend worden aangesloten op een voeding met een impedanciesysteme Z_sys kleiner dan of gelijk aan Z_max

	Zmax
Panneswasmachine	0,21 Ω
Doorschuifvaatwasser	0,24 Ω
Inbouwvaatwasser	0,41 Ω

• De voedingskabel, uitsluitend van het type H07RN-F met een stroomcapaciteit op de geleider in continu bedrijf bij 60^ :

• Driefase machine

-5x2,5 mm^2 tot aan 20 A
-5x4 mm^2 tot aan 30 A
-5x6 mm^2 tot aan 38 A
-5x10 mm^2 tot aan 54 A

• Eenfase machine

-3x1,5 mm^2 tot aan 16 A
-3x2,5 mm^2 tot aan 25 A

Mag tijdens de normale werkig of het gewone onderhoud Niet gespannen staan of geplet worden.
- Het apparaat moet bovendien aangesloten zich in een equipotentiala system, dat wordt aangesloten via een schroef die gemarkeerd is met het symbol 5021 van de norm IEC 60417.
- De equipotentialaalgeider要去e e noo dnoe hebben van 10 mm².
- Houd u aan de aangegeven polariteiten in het stroomschema.
- Zie het bijgevoegde elektrische schema voor meer informatatie.

Het is Niet toegestaan verloopstekkers, meervoudige stopcontacten, kabels van een verkeerd type en met een verkeerde diameter te gebruiken, of met verlangkoppelingen die nicht conform zich aan de huidige voorschriften betreffende bedrijfuitrustingen.

3.4 Aansluiting op het waternet

Het apparaat要去en flexibele slang op de waterleiding worden aangesloten. Tussen de waterleiding en de magneetklep van het apparaat要去en sluitklep aanwezig zijn. De sluitklep要去 zich in de nabijheid van het apparaat bevinden.

• De watertoevoer, temperatuur en druk moeten overeenkomen met de gegevens op hetplaatje met technische kenmerken van de machine.
• Verzeker u ervan dat het toevoerdebiet Niet minder dan 20 l/min bedraagt
• Als het water harder is dan 14^ ( 8^ ) adviseren wij om een interne ontharder te gebruiken in de machine. Als het water harder is dan 35^ ( 19,5^ ), worden aangeraden een externe waterontharder voor de magneetklep teplaatsen
• Voor machines die nicht+zijn uitgerust met een waterontharder, wordt, als het water harder is dan 14°F (8 °dH), aangeraden een externe waterontharder voor de magneetklep teplaatsen.
• Als er sprake is van zeer hoge concentraties resterende mineralen in het water met hoge geleidbaarheid, adviseren wij een demineralisationsystem te installereren.
• Machines die bestemd zijn voor gebruik met ontzout water of hoe dan ook met een hoge concentratie natriumchloride,要去en speciala worden besteld,ocht voor de constructie ervan specifieke materialen zich vereist
• Gebruik geen gedemineraliseerd water voor machines die zijn uitgerust met een warmteterugwinningseenheid met koperen terugwinningsbatterijen. In dergelijkke gezallen dient u te vragen om de versie met batterijen met roestvrijstalen leidingen.

Vrije afvoer

3.5 Verbinding met de afvoerleiding

• De afvoerleiding要去en put met sifon bestaan, die onbelemmerd kan afvoeren met afmetingen die passen bij de afvoerslang die bij de machine geleverd is. De slang要去 bij de put hunnen, zonder eraan te trekken, zonder gebogen, geplet of ingedrukt te zichn of door iets geforceerd te worden.
• De bak worden geleegd door de zwaartekracht, dus de afvoer moet lager liggen dan de onderkant van de machine.

Met afvoerpomp (op aanvraag leverbaar)

• Mocht de afvoer nicht lager liggen dan de onderkant van de machine, dan is het möglichk om een model met afvoerpomp te gebruiken (op aanvraa leverbaar).
• In dit geval is de maximale hoogte van de afvoer 1 m.
• Zorg altijd dat de afvoer goed werkt en dat er geen verstoppingen zijn.
• Iedere andere oplossing moet eerst met de fabrikant besproken en door hem goedgekeurd worden.

3.6 Glansmiddel en vaatwasmiddel

• Het glansmiddel en het vaatwasmiddel worden gedoseerd via de doseerder die standard op de machine aanwezig is, indien voorzien voor het model.
• De hoeveelheid worden op grond van de hardheid van het water bepaald door de monteur, die de doseerders zich ook zal afstellen.
• Alvorens de afstelling uit te voeren要去en de toevoerleidingen van de doseerders worden bevuld met het betreffende product.
• De afstelling vindt plaats met de stelschroef, ofrechtstreeks vanaf het bedieningspaneel indien aanwezig.
• Er moet voldoende vloeistof in het bakje zitten. Het mag Niet leeg kome te staan en nicht met bijtende en onzuivere producten bevuld worden.

Gebruik NOoit vaatwasminder dat CHLOOR of HYPOCHLORIET bevat.

Installatie van een automatische doseerder voor het vaatwasmiddel worden als aanbevolen.

Hfdst 4 GEBRUIK VAN DE MACHINE

Met verwijzing maar Afb.1:

1	ON/OFF-KNOP	6	GEDEELTE INDICATIE MACHINESTATUS
2	KEUZEKNOP SPECIALE PROGRAMMA'S	7	GEDEELTE CYCLUSINDICATIES
3	PROGRAMMAKUZEKNOP	8	TEKSTDISPLAY
4	STARTKNOP	9	TIJDSBALK
5	LED STAND-BY

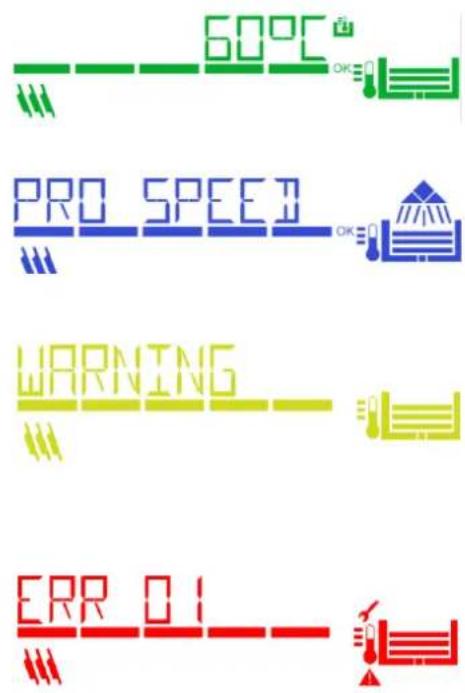

Kleuren en bedrijsstatusussen

Onder verwijzingaar Afb.2:

Groen (Afb. 2a)

• Machine gereed

Blauw (Afb. 2b)

-Afwasprogramma wordt uitgevoerd.

Geel (Afb. 2c)

• Machine worden voorbereid
• Additieven voor afwassen ontbreken
• Zout ontbreekt (alleen uitvoeringen met geintegreerde ontharder)

Rood (Afb. 2d)

Ernstige storing.

• De machine kan beperkt worden gebrukt of nicht worden gebrukt: controller de weergegeven foutcode en neem indien nodig contact op met de technische Dienst.

Afwasfasen
Tijdens de werkung worden op het display in het gedeelte (6) de verschillende fasen van het werkprogramma weergegeven:
	Vullen	OK	Aufwassen
	Verwarmen Werkniveau bereikt	OK	Spoelen
	Werktemperatuur bereikt	L	Afvoeren
Werkingssymbolen
	Verschijnt wanner op het display de temperatuur van de boiler wordt weergegeven		Verschijnt wanner op het display de temperatuur van de bak wordt weergegeven
A	Automatische start actief	S	Regeneratie wordt uitgevoerd
	Defect: de machine kan beperkt worden gebruikt	A	Defect: de machine kan nicht worden gebruikt

4.2 Stand-by

Schakel de hoofdschakelaar van de elektriciteit in.
- Open de waterkraan buiten de machine.
- Als de machine op stand-by staat, is het display uit en is de led STAND-BY (5) rood verlicht.

4.3 Programma's openen en selecteren

• Controller of de sproeiarmen en de filters correct zijn geplaatst.
• Controller of de overloopbeveiliging aanwezig is (indien voorzien).
• Controleer het niveau van het vaatwasmiddel en het glansmiddel in de betreffende bakjes.
• Druk op de ON/OFF-knop (1) om de machine te openen. De led STAND-BY (5) worden verlicht.
• Tijdens het vullen worden het display geel verlicht.
• Wanner de optimale afwasomstandigheden zich bereikt, worden het DISPLAY groen verlicht om aan te gehen dat de machine gereed is.
• Op het display worden het ingestelde programme aangeduid met een symbol.
  Bij iedere inschakeling is het programma ingesteld dat als staat gebruikt was voor de uitschakeling.
• Met behulp van de PROGRAMMAKUZEKNOP (3) können de volgende programma's worden geselecteerd:

Standaardprogrammas	Dishwashers	Glasswashers	Utensilwashers
				PRG 1 Voor minder vuil vaatwerk: kort programma.
				PRG2 Voor normalaal vuil vaatwerk: normalaal programma.
				PRG3 Voorzept vuil vaatwerk: lang programma.
	DRAIN			DRAIN Afvoercyclus.
	CLEAN			CLEAN Afvoer- en zelfreinigingscylus UIT te voeren aan het einde van de dag.

Met behulp van de KEUZEKNOP SPECIALE PROGRAMMA'S (2) können de volgende programma's worden geselecteerd:

Speciale programmes	ECO	ECO Dit programme heeft een lager energieverbruin doordat worden afgewassen me lagere temperatenen en minder water dan bij normale afwasprogramma's. Er worden een goed afwasresultaat verkreten doordat de langere mechanische werkung van het afwassen worden benut.
		NEW Dit programme worden aanbevolen wonneer afwassen met volledige verversing van het water in de afwasbak nodig is, dus voor achtereenvolgende afwasbeurten van vaatwerk dat vuil is met veel vet of olie. Vanwege de totale verversing van het water in de bak duurt de cyclus langer.
		LONG Continu afwasprogramma. De cyclus kan voortijds worden onderbroken door op de startknop te drukken. Na een korte pauze worden de spoelfase gestart. Het programme eindigt automatisch na 12 min.
		GLASS Alleen voor afwasmachines: Geschikt voor het afwassen van glazen van elke vorm en elk type. Dit programme wast af met lagere temperatenen en vergt een langere droogtijd.
	OSMO	WATER Deze cyclus is geschikt om glazen te laten glanzen. Kan alleen worden gebruikt in combinatie met een apparaat voor omgekeerde osmose.
		ACT 1 - ACT 2 Bedoeld voor het afwassen van vaatwerk dat al lange tijd sterk verruild is, ook met achterergebleven resten. Dit programme voert 2 afwasbeurten en 2 spoelbeurten uit.
		PRG 4 - PRG 5 Voor zeer vuil vaatwerk: lang programme (8').Voor zeer vuil vaatwerk: lang programme (10').
		STEEL Bedoeld voor het afwassen van vorken, lepels, messen of ander bestek van welk type dan ook. Dit afwasprogramma heeft een langere duur dan andere programma's en gebruikt hogere temperaturen.
		COLD Specifiek programme voor glazenwasmachines met spoeling met koud water.
		PLATE Bordenprogramma voor glazenwasmachines.
		SAN A030 - SAN A060 Aanbevolen wonneer het afwassen要去 garanderen dat de te wassen vaat onsme wordt ( EN ISO 15883-1/3 ) . Dit programme bestuurt de temperatuur en de afwastij door de A0-constante te berekenen. Het programme eindigt wonneer de parameter A0 de waarde 30-60 bereikt. De duur is variabel en is gemiddeld onceveer 1 minutes. De afwastemperatuur loopt op tot onceveer 70°C. NB: indien er een andere waarde dan 30-60 gewenst worden voor A0, neem dan contact op met een geauthoriseerd technicus die de software van de machine kan wijzigen.

De beschikbare speciale programma's kuren varieren, afhankelijk van het model en type machine

4.4 Voorbereidingrek

Voor een goede werkig van de machine要去en de volgende regels worden opgevolgd, onder verwijzing aan Afb.4:

• Gebruik het juiste reck, vul het zonder het te overbelasten en stapel de vaat niet op.
• Spoel de vaat.altijd eerst voor. Zet geen vaat in de afwasmachine met ingedroogde en harde resten.
  Zet lege houlders omgekeerd in het rek.
  Zet borden en dergelijke altijd schuin in het hiervoor bestemde rek, met de bovenkant maar voren.
  Zet het bestek in de waarvoort bestemde bak, met de handgrepen maar beneden.
• Zet geen zilveren en roestvrij stalen bestek in hetzelfde bestekbakje,.ovat het silver hierdoor zwart kan worden en het staal möglichk kan gaan roesten.
  Was de vaat meteen na gebruik af, om te voorkomen dat etensresten hard worden en aankoeken.
• Gebruik alleen vaatwerk dat helemaal heel is en geschikt is om in de afwasmachine te worden afgewassen.

4.5 Cyclus starten

• Druk op de STARTKNOP (4) om het programma te starten:ijdens het afwassen geegt de Tijdsbalk (9) de voortgang van de cyclus aan. Het display is blauw verlicht (Afb. 2b) en toont de naam van het gekozen programma.
  Aan het einde van de cyclus worden het display groen verlicht en worden de tekst END weergegeven.
• Om het drogen te versnellen trekt u het rek aan het einde van de cyclus meteen uit de machine.
• Als u de cyclus voortijds wilt beeindigen, drukt u nogmaals op de STARTKNOP (4).

Met deze functie kan de gekozen cyclus worden aangezet door de deur (of de klep) te sluiten zonder op een knop te drukken. Ga als volgt te werk om deze functie in te schakelen:

De melding 'A' op het display geeft aan dat de functie actief is.

• De functie要去erst worden geactiveerd in het menu instellenen, als deze Niet standard is ingesteld.
• U kunt de functie uitschakelen door bij geopende deur enkele seconden op de STARTKNOP (4) te drukken.

De uitschakeling blijt slechts gedurende eén afwascyclus actief.

NB: bij de uitvoeringen met klep worden na het eerste werkprogramma automatisch de automatische start geactiveerd: de volgende programma's starten automatisch zodia de klep worden gesloten. Deze modus worden op het display weergegeven met de indicateie "A".

4.7 Weergave van informatatie

• Als de STARTKNOP (4) enkele seconden ingedrukt worden gehonden, worden achtereenvolgens de temperatuur van de boiler van de bak en het aantal programma's dat door de machine is uitgevoerd weergegeven.

Dit type weergave kan zowel voór als tijdens het programma worden getoond en is slechts tijdelijk zichtaar.

• Als de PROGRAMMAKUZEKNOP(3) enkele seconden ingedrukt worden gehonden, worden voor alle programma's de temperatuur van de boiler van de bak permanent weergegeven.
• De functie kan worden uitgeschakeld door de PROGRAMMAKEUZEKNOP (3) enkele seconden ingedrukt te honden.

4.8 De machine uitzetten

• Druk op de ON/OFF-knop (1) om de machine uit te schakelen. Alleen de led STAND-BY (5) blijft verlicht, om de aanwezigheid van spanning aan te gehen.

NB: als de machine langer dan een eer met geopende deur ingeschakeld blijft, worden de machine automatisch uitgeschakeld.

4.9 Het ingebouwde filter verwijderen

Zet de was- en spreoiarmen zodanig dat ze een rechte hoek vormen met de deurrand.
- Til jegere filterhelft op aan+zijn handgreep (Afb.7).

4.10 De machine legen

4.10.1 Machines zonder afvoerpomp

• Zet de machine UIT.
• Verwijder het ingebouwde filter, als dat aanwezig is (Afb. 7A).
  Haal de overloopbeveiliging weg door hem waar boven te trekken (Afb.7).
  Wacht tot de bak helemaal leeg is.
• Verwijder indien nodig het filter van de bak en maak het schoon.

4.10.2 Machines met afvoercyclus (*optional)

• Druk terwijl de machine ingeschakeld is op de PROGRAMMAKUZEKNOP (3) totdat het programme ProClean of ProDrain geselecteerd is.
• Druk op de STARTKNOP (4) om het afvoer- en zelfreinigingsprogramma te starten.
  Zodra de afvoercyclus is voltooid, wordt de machine uitgeschakeld. Alleen de LED STAND-BY (5) blijft verlicht, om aan te geen dat er spanning aanwezig is.

4.11 Harsen regenereren

Bij machines met een ingebouwde ontharder geeft het symbol "REGENERATIESYSTEEM

ACTIEF" aan dat de machine bezig is met de regeneratiecyclus van de harsen en dat het afwasprogramma in uitvoering langer kan duren.

NB Zet de machine Niet uit verwijl er een regeneratiecyclus bezig is

Wanner de signalering 'ZOUT ONTBREEKT' verschijnt op machines met ontharder, moet er zout in het hiervoord bestemde reservoir worden gedaan. Doe dit als volgt:

Haal het rekuit de machine.
Haal het ingebouwde filter weg (Afb.7).
- Schroef de dop van het zoutreservoir los (Afb.8).
- Strooi ongeveer 700g regeneratiezout (keukenzout zonder additieven in korrels met een doorsnede van 1 of 2mm ) in het zoutreservoir. Maak hierbij gebruik van de meegeleverde trechter.
- Sluit het reservoir weer stevig.
- De signalering 'ZOUT ONTBREEKT' verdwijnt na enkele minuten.

4.12 Machines met externe waterontharder

Bij machines voorzien van een externe ontharder verschijnt na een bepaald aantal cycl de tekst 'SERVICE', om aan te geben dat de externe ontharder een onderhoudsbeurt要去 krijgen en de harsen要去 worden geregenerereerd. De tekst blijt zichtaar, ook als de machine uit is. U kunst de tekst verwijderen door alle 4 de toetsen gedurende minimaal 5 seconden ingedrukt te honden verwijl de machine is uitgeschakeld en de deur open is.

4.13 Einde werkdag

Leeg de machine op het eind van de dag algtd, zoals beschreven wordt in de paragraaf "De machine!.
- Neem de elektrische voeding door middel van de hoofdschakelaar weg en draai de waterkraan zich.
- Verricht het gewone onderhoud en maak de machine schoon zoals beschreiben worden in de paragraaf "Onderhoud".
- Laat de afwasmachine indien möglichk een beetje open staan om de vorming van onaangename geuren binnenin het apparaat te voorkomen.

Hfdst 5 ONDERHOUD

5.1 Algemene regels

Voordat u onderhoudswerkzaamheden verricht, LAST u de machine eerst helemaal leeglopen, neemt u de stroom weg en sluit u de externe waterkraan.

Gebruik geen waterstralen onder druk, want deze zouden het elektrische systeem konnen beschadigen. Was de buitenkant alleen af wonneer deze koud is, met producten die special geformuleerd zijn voor het onderhoud van staal.

Als ijsvorming möglich is, moet het water uit de boiler en uit de waspomp worden afgetapt.

5.2 Reiniging

Om de efficiente van de machine te garanderen,要去 de onderhoudswerkzaamheden regelmatig worden verricht, uitgevoerd zoals hierna aangegeven is. Desinfecteer de vaatwasser bovendien regelmatig met geschikte, Niet bijtende, in de handel verkrijgbare producten.

5.3 Reiniging van de filtergroep

Verricht deze procedure aan het einde van de dag, of als u vuilresten op de filters ziet:

1. Neem de reken weg en maak hem schoon.
2. Maak de bak leeg volgens de instructies in de paragraaf "De machine legen".
3. Verwijder alle filters van de afwasmachine en kaak hen grondig schoon.
4. Gebruik geen schurende producten of voorwerpen om de stalen bak schoon te make.
5. Aan het einde van de genoemde handelingenplaatst u alle onderdelen weeer zorgvuldig terug.

5.4 De sproeiarmen reinigen

De sproeiarmen kuren eenvoudig worden verwijderd om de spuitmonden periodiek te reinigen en.". mogelijk verstoppenen en/of kalkaanslag te voorkomen.

Ga als volgt te werk:

• Verwijder de armen door de betreffende borgmoer los te draaien, of met behulp van de selnkoppeling (indien aanwezig).
• Was ieder onderdeel af onder stromend water, reinig de spuitmonden zorgvuldig en gebruik hierbij eventueel tandenstokers of Klein gereedschap.
  Maak de draaipinnen van de Armen in de machine en de uitgang van het was- en spoelwater schoon.
• Hermonteer de armen en contrôleer of ze vrij draaien, nadat u ze heeft teruggeplaatst.

Hfdst 6 ZELFDIAGNOSE

De machine is voorzien van een zichdiagnosesystem dat in staat is een reek storingen op te merken en melden.

Storing		Beschrijving en möglichke oplossingen
	Er01	Spoeling Niet verricht. Het spoelen van het vaatwerk heeft nicht goedplaatsgevonden. Controleer of de spuitmonden goed schoon+zijn.
	Er02	Geen waterafvoer. Het water worden Niet of op abnormale manier afgevoerd. Controleer of de afvoerslang Niet dubbel is gezouwen of geplet, en of de sifon en filters nichtverstopt+zijn. Bij machines met een overloopbeveiliging, haal deze weg alvorens deafvoercyclus te starten.
	Er03	Storing bij het herstellen van de spoeltemperatuur. De boilertemperatuur heeft zichtijdens de afwascyclus Niet binnen de vooraf bepaalde tijdlimiet hersteld. Zet de machineuit en weer aan, en voer een neue cyclusuit.
SAFE	Er04	Storing bij vullen van de bak met water. Controleer of de wateraansluitingen要去en of de kraan voor de watertoevoer open is. Controleer of de overstroombeveiliging, wa:oorzien, aanwezig is. Zet de machine uit en weer aan, en vul de machine opnieuw.
	Er05	Storing thermometer bak. (Open sensor) De machine meet de temperatuurwaarde van de bak Niet. Zet de machine uit en weer aan.
	Er06	Storing thermometer bak. (Kortsluiting in de sensor) De machine meet de temperatuurwaarde van de bak Niet. Zet de machine uit en weer aan.
	Er07	Storing thermometer boiler. (Open sensor) De machine meet de temperatuurwaarde van de boiler Niet. Zet de machine uit en weer aan.
	Er08	Storing thermometer boiler. (Kortsluiting in de sensor) De machine meet de temperatuurwaarde van de boiler Niet. Zet de machine uit en weer aan.
	Er09	Time-out vulling boiler: de boiler is Niet volgelopen. Er kan Niet worden gespoeld.Controleer of de kraan op de watertoevoer open is. Zet de machine uit en weer aan, en voer een neue cyclusuit.
	Er21	Spoelen onvoldoende: het spoelen is Niet gebeurd met de juiste hoeveelheid,controleer of de spreestukken goed schoon+zijn. Deze fout blokkeert de machine Niet.
	Er22	Storing bij het herstellen van de temperatuur in de bak: De temperatuur van de bakheeft zich tijdens de afwascyclus Niet binnen de vooraf bepaalde tijdlimiet hersteld. Zetde machine uit en weer aan, en voer een neue cyclusuit.
	Er25	Een exter regeneratie uitvoeren: Het aantal liters is bereikt dat is ingesteld voorexternal waterbehandelingsapparatuur. De foult heegt geen gevolgen voor derwerking van de afwasmachine, het bericht kan worden verwijderd uit het menu"Water Service Set".
SAFE	Er5F	Elektromechanische veiligheid: de veiligheidsthermostat van van de boiler of van de bakis geactiveerd, of de veiligheidsdrukschakelaar van de bak is geactiveerd.
	Er5L	Peilbeveiliging: Verkeerd waterpeil in de bak.
	drE	Filter vuil: het waterpeil in de bak is Niet goed, dit komt door een vuil filter of een slechtgeplaatste overloopbeveiliging.
LET OP! Door de machine uit en weer aan te zetten worden de signalering "geseset". Als hetprobleem zich opnieuw voordoet nadat de geveven aanwijzingen opgevolgd+zijn, gelieve eenerkende technische assistentiedienst te bellen.

Hfdst 7 REGELINGEN EN INSTELLINGEN

De volgende instellungenogen mogen uitsluitend worden uitgevoerd door een gekwalificeerd technicus.

De hieronder genoemde parameters kuren ten时代的 van de installmente of ook naderhand worde ingesteld door als volgt het instellenenmenu te openen:

Machine in stand-by met de deur open.
- Druk tegelijkertijd de knoppen 1 en 2 (ON/OFF en KEUZEKNOP SPECIALE PROGRAMMA'S) 5 seconden lang in en voer de code KEY 12 in (knoppen 3 en 4 om parameter te veranderen, 1 om te bevestigen).
- Door verwolgens verschillende keren op de knop 1 (ON/OFF) te drukkenUNT u door de volgende items lopen en hen activeren en/of veranderen met behulp van de knoppen 3 en 4 (de gewijzigde parameter blijft in het geheugen opgeslagen zonder dat hij bevestigd hoeft te worden). De lijst van parameters kan per type machine verschillen.

Language	Taalkeuze
Boiler Set	Temperatuurregeling van de boiler voor de programma's. In de versies met atmosferische boiler (spoelpomp) zijn er verschillende instelleningen aanwezig voor elk programme (b1 - b2 - b3)
Tank Set	Temperatuurregeling van de bak voor de programma's. In de versies met spoelpomp়nverschillende instelleningen aanwezig voor elk programme (t1-t2-t3)
ThermoStop	Activering van de Thermostat-functionie die de juiste spoeltemperatuur waarborgt.
Energy Saving	Activering van de Energy Saving-functionie die energiebesparing garandeert wannes machine ingeschakeld is en nicht worden gezrukt.
Manual Detergent	Handmatige bediening van de afwasmiddeldoseerder. Door ON in te stellen worden de aanzuigslang automatisch gesvuld. De lengte van de leiding is voorgedefinieerd naargelang het model afwasmachine
Manual Rinse Aid	Handmatige bediening van de glansmiddeldoseerder. Door ON in te stellen worden de aanzuigslang automatisch gesvuld. De lengte van de leiding is voorgedefinieerd naargelang het model afwasmachine
Detergent Dose	Regeling van de doseertijd van afwasmiddel of hoeveelheid in gr/l, afhankelijk van het model.
Rinse Aid Dose	Regeling van de doseertijd van glansmiddel of hoeveelheid in gr/l, afhankelijk van het model.
Water Hardness	Hardheid van het aangevoerde water instellen. Voor machines met geintegreerde ontharder, afhankelijk van de gemeten hardheid.
External Softener Cycles	Instelling en activering van de cyclasteller die de onderhoudssignalering (Service) voor de externe ontharder activeert. De tekst "Service" kan worden verwijderd door alle 4 de toetsen ingedrukt te honden terwijl de machine uitgeschakeld en de deur open is.
Manual Rinse Pump	Handmatige bediening van de spoelpomp
Manual Drain	Handmatige activering van de afvoerpomp
Autostart Enable	Automatische activering van de automatische start
Cycle Counter	Cyclusteller
Water Service Set	Instelling van het aantal liters voor de autonomie van exter waterbehandelingsapparatuur, instelpunt van de regeling van 0 tot 12000 liter in stappen van 200. Het bericht Er 25 kan worden gereset door alle 4 de toetsen tegelijkkertijd in te drukken vanuit dit menu.

Nadat de gewenste parameters zijn ingesteld,kest u afsluiten en alle wijzigingen opslaan door knop 1 ingedrukt te houden totdat het display uitgaat.

7.1 Hardheidsinstalling ingebouwde waterontharder

De onderstaande babel toont de Franse en Duitse hardheidsgraden die op de machine können worden ingesteld.

Gemeten hardheid
°fr		°dGH
0÷20	41÷45	0÷11	23÷25
21÷25	46÷50	12÷14	26÷28
26÷30	51÷55	15÷17	29÷31
31÷35	56÷60	17÷20	31÷34
36÷40		20÷22

Onze machines bevatten geen materialen die om speciale procedures voor afvalverwerking vragen.

(Van toepassing in de landen van de Europese Unie en in landen met een system voor geschienen afvalverwerking)

Dit merkteken op het product of het bijbehorende informatiematerialiaal duidt erop dat het niel met ander huishoudelijk afval verwijderd要去 worden aan het einde van zich gebruiksduur.

Om möglich schade aan het milieu of de menselijk gezondheid door ongecontroleerde

afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materialen worden bevorderd.

Zakelijkge gebruikers要去en contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen.

Dit product mag Niet gemengd met ander bedrijfsafval worden verwerkt.

	Symbolen		Voorwerp	Material	%
Directrecyclebar	40FE		Metaalplaat	Staal	80
	20PAP		Kartonnen verpakking	PAP
	50FOR		Houten pallet	ISPM15
	05PP		Kunststof onderdelen	PP, PP+FV
Compositenet	RARE		Motoren	Geassembleerd	20
			Elektrische onderdelen
			Elektronische onderdelen
			Rubberen onderdelen	EPDM

Hfdst 9 MILIEU

GEBRUK MET RESPECT VOOR HET MILIEU

Een milieubewust gebruik van de vaatwasmachine kan bijdragen tot een gingere impact op het milieu, bijvoorbeeld door bij het dagelijk gebruik eenvoudige regels te hanteren zoals:

Alleen vollerekkenafwassen.

De vaatwasmachine uitschakelen wanner deze nicht worden gebruikt.

De machine dicht houden, wanner hij in stand-by staat

Programma's gebruiken die geschikt zijn voor de mate van verruiling.

De machine voeden met warm water, als dit wordt verwarmd met gas.

Ervoor zorgen dat de afvoervloeistoffen wegstromen in een geschikte riolering.

De aanbevolen doseringen van het vaatwasmiddel Niet overschrijden.

De fabrikant behoudt zich hetrecht voor om zonder enige kennisgeving vooraf op deze afwasmachine elektrische, technische en esthetische wijzigingen aan te brengen en/of onderdelen te verrangen, waar hij dit wenselijk acht, om een steeds betrouwbaarder, duurzamer en technologisch geavanceerder product te bieden.

OVERSA/ETTEALSE FRA DEN ORIGINALE BRUGSANVISNING

INDHOLDSFORTEGNEALSE

KAP 1 VIGTIGERISICI OG ADVARSLER 2
