MODE D'EMPLOI S7 Duo Xblitz

Lisez aenvement le mode d’emploi et les consignes de sécurité ci-joints avant d’uliser l’appareil an d’éviter de l’endommager ou de vous blesser involonta-102 103 irement.

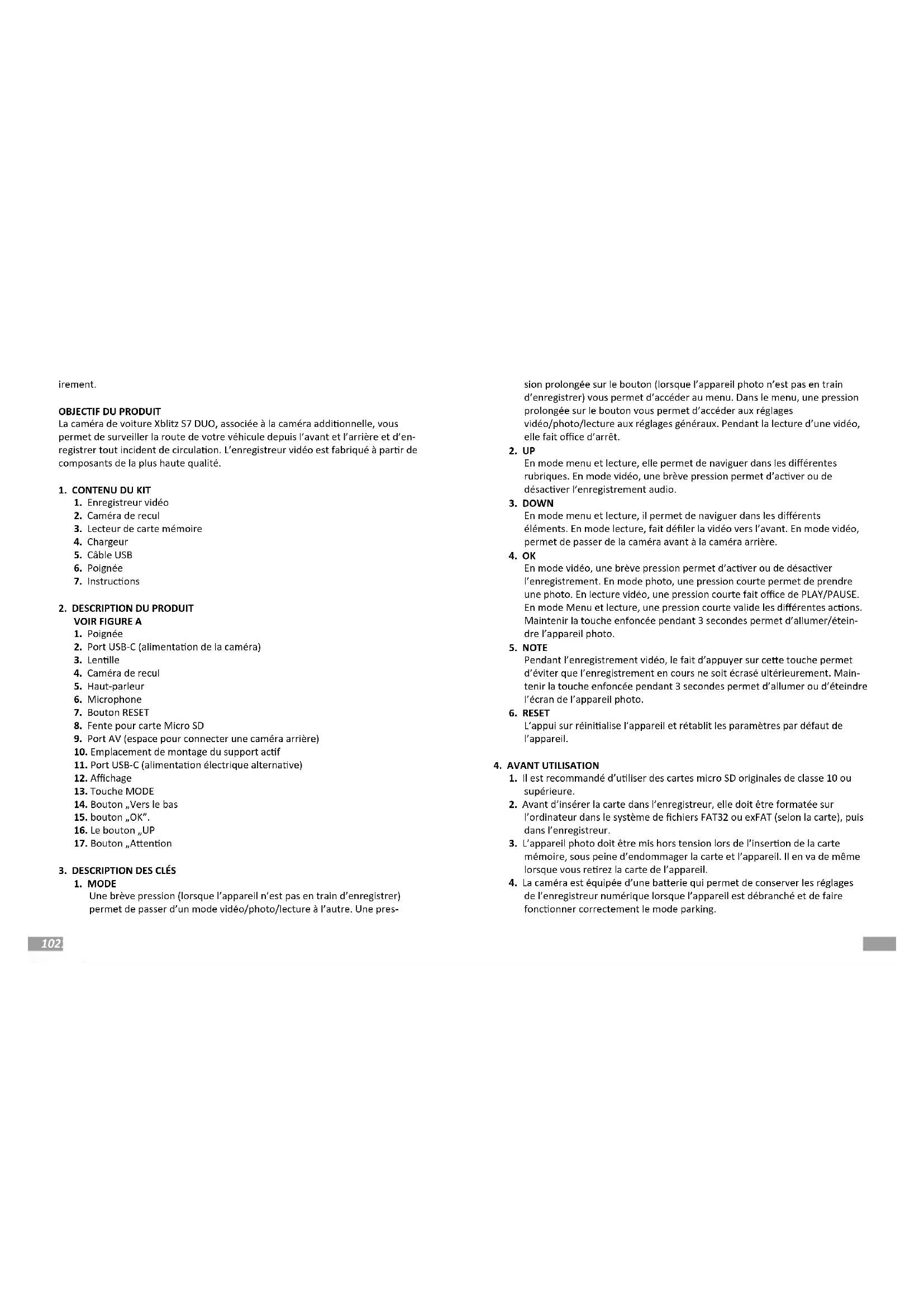

La caméra de voiture Xblitz S7 DUO, associée à la caméra addionnelle, vous permet de surveiller la route de votre véhicule depuis l’avant et l’arrière et d’en- registrer tout incident de circulaon. L’enregistreur vidéo est fabriqué à parr de composants de la plus haute qualité.

1. Enregistreur vidéo

3. Lecteur de carte mémoire

8. Fente pour carte Micro SD

9. Port AV (espace pour connecter une caméra arrière)

10. Emplacement de montage du support acf

11. Port USB-C (alimentaon électrique alternave)

Une brève pression (lorsque l’appareil n’est pas en train d’enregistrer) permet de passer d’un mode vidéo/photo/lecture à l’autre. Une pres- sion prolongée sur le bouton (lorsque l’appareil photo n’est pas en train d’enregistrer) vous permet d’accéder au menu. Dans le menu, une pression prolongée sur le bouton vous permet d’accéder aux réglages vidéo/photo/lecture aux réglages généraux. Pendant la lecture d’une vidéo, elle fait oce d’arrêt.

En mode menu et lecture, elle permet de naviguer dans les diérentes rubriques. En mode vidéo, une brève pression permet d’acver ou de désacver l’enregistrement audio.

En mode menu et lecture, il permet de naviguer dans les diérents éléments. En mode lecture, fait déler la vidéo vers l’avant. En mode vidéo, permet de passer de la caméra avant à la caméra arrière.

En mode vidéo, une brève pression permet d’acver ou de désacver l’enregistrement. En mode photo, une pression courte permet de prendre une photo. En lecture vidéo, une pression courte fait oce de PLAY/PAUSE. En mode Menu et lecture, une pression courte valide les diérentes acons. Maintenir la touche enfoncée pendant 3 secondes permet d’allumer/étein- dre l’appareil photo.

Pendant l’enregistrement vidéo, le fait d’appuyer sur cee touche permet d’éviter que l’enregistrement en cours ne soit écrasé ultérieurement. Main- tenir la touche enfoncée pendant 3 secondes permet d’allumer ou d’éteindre l’écran de l’appareil photo.

L’appui sur réinialise l’appareil et rétablit les paramètres par défaut de l’appareil.

4. AVANT UTILISATION

1. Il est recommandé d’uliser des cartes micro SD originales de classe 10 ou

2. Avant d’insérer la carte dans l’enregistreur, elle doit être formatée sur

l’ordinateur dans le système de chiers FAT32 ou exFAT (selon la carte), puis dans l’enregistreur.

3. L’appareil photo doit être mis hors tension lors de l’inseron de la carte

mémoire, sous peine d’endommager la carte et l’appareil. Il en va de même lorsque vous rerez la carte de l’appareil.

4. La caméra est équipée d’une baerie qui permet de conserver les réglages

de l’enregistreur numérique lorsque l’appareil est débranché et de faire fonconner correctement le mode parking.104 105

5. Lorsque la carte mémoire est pleine, les enregistrements non protégés les

plus anciens sont écrasés.

6. Il est recommandé de régler l’opon G - SENSOR au minimum, an d’éviter

d’enregistrer du matériel inule causé, par exemple, par les irrégularités de la chaussée et de perdre ainsi de l’espace sur la carte mémoire.

7. Son: l’appareil est équipé d’un microphone à condensateur intégré qui

enregistre tous les sons ambiants. Les sons peuvent se chevaucher et provoquer des distorsions.

1. Choisissez l’emplacement de la caméra. Il est préférable de posionner la

caméra de manière à ce que l’aperçu de l’écran montre la plus grande pare possible de la zone située à l’avant de la voiture. Assurez-vous que la caméra n’obstrue pas la vue du conducteur pendant la conduite.

2. Montez le support sur le pare-brise et connectez-y l’appareil photo.

3. Acheminez le câble USB comme indiqué ci-dessus.

4. Branchez la prise USB-C sur le support.

5. Placez une deuxième caméra à l’arrière du véhicule.

6. Acheminez le câble AV vers l’enregistreur de manière à ce qu’il ne soit pas

gênant pendant la conduite.

7. Branchez la che AV sur le port AV de l’appareil photo.

8. Branchez le chargeur dans une prise allume-cigare de 12/24 volts.

L’INSTALLATION D’UNE CAMÉRA DE RECUL : L’emplacement de montage de la caméra supplémentaire incluse dans le kit dépend de vos préférences. La caméra est conforme aux normes d’étanchéité IP67 (résistante aux intempéries). RACCORDEMENT D’UNE CAMÉRA DE RECUL : Connectez le câble noir fourni au port AV de l’unité principale. Faites-le glisser jusqu’à l’endroit où la caméra secondaire est montée et branchez-le. Assurez-vous que l’unité principale peut voir la caméra secondaire (si ce n’est pas le cas, vériez que le câble est correctement inséré dans les deux ports). L’INSTALLATION D’UNE CAMÉRA DE RECUL : Les ls sortant de la caméra arrière doivent être connectés aux ls d’alimentaon des feux de recul (rouge = plus). Cee connexion permet d’obtenir une caméra de recul. L’installaon sortante doit être bien isolée et exempte de contraintes mécaniques.

1. Insérez une carte mémoire micro SD formatée selon le système de chiers

FAT32 ou exFAT (en foncon de la carte mémoire).

2. Monter et connecter l’appareil photo à l’alimentaon électrique.

3. Régler dans le menu :

a. Date et heure. b. Enregistrement en boucle (réglage de la durée d’enregistrement). Si vous désacvez l’enregistrement en boucle, les chiers ne seront pas écrasés. c. Il est recommandé de choisir la résoluon la plus élevée possible. d. Réglez le capteur de surcharge G-Sensor sur la sensibilité la plus basse possible an que l’appareil photo n’arape pas les bosses de la route et n’enregistre pas d’images inules. e. Réglez les autres paramètres en foncon de vos préférences.

4. L’appareil photo commence à enregistrer automaquement chaque fois que

vous l’allumez (à condion qu’il n’y ait pas d’alimentaon permanente dans l’allume-cigare de votre voiture).

7. PRINCIPALES CARACTÉRISTIQUES DE L’APPAREIL PHOTO

1. Modes de prise de vue

L’appareil photo dispose de 3 modes de fonconnement. Mode d’enregistrement - dans ce mode, l’appareil enregistre des vidéos. Mode photo - dans ce mode, l’appareil prend des photos. Mode lecture - pour visionner les séquences enregistrées par l’appareil photo.

2. Enregistrement en boucle

L’appareil divise les enregistrements en foncon des paramètres temporels séleconnés.

La caméra peut enregistrer en plusieurs résoluons. Plus la résoluon est élevée, meilleure est la qualité de l’enregistrement. Remarque : plus la qualité de l’enregistrement est élevée, plus l’espace ulisé sur la carte mémoire est important.

Capteur de gravité. Lorsque le capteur est acvé au moment d’une collision, le chier d’enregistrement est protégé contre l’écrasement. Il est recommandé de régler la valeur la plus basse possible, car si la valeur est plus élevée, l’appareil photo risque de capter les chocs causés par les éléments suivants les irrégularités de la route.

Lorsque la caméra est laissée dans la voiture sous tension ou jusqu’à ce que la baerie de la caméra soit déchargée, elle capte les chocs de la voiture (par exemple lors d’une bosse de staonnement), s’allume et commence l’enregistre- ment (les enregistrements sont eectués à l’aide d’une télécommande). automaquement protégées contre l’écrasement). Lorsque vous conduisez, il106 107 est conseillé de désacver le mode parking, car il peut interrompre les boucles vidéo enregistrées et occuper de l’espace sur la carte mémoire.

6. Détecon de mouvement

Lorsqu’elle est allumée et laissée en mode d’alimentaon acve, la caméra enregistre une courte vidéo lorsqu’un mouvement est détecté.

7. Enregistrement audio

L’appareil photo est doté d’un microphone intégré qui permet d’enregistrer les sons ambiants.

La caméra de recul fournie peut être ulisée comme caméra de recul. Lorsqu’el- le est correctement connectée, l’image bascule automaquement sur la vue de la caméra supplémentaire lorsque la marche arrière est enclenchée.

1. Mode nuit - permet d’acver ou de désacver l’enregistrement en mode

2. Résoluon - permet de modier la résoluon des chiers vidéo enregistrés.

3. Enregistrement en boucle - permet de modier la durée des vidéos

4. Exposion - permet de régler la correcon de l’exposion de l’image enregi-

strée, an d’éviter la surexposion ou la sous-exposion.

5. Détecon de mouvement - permet d’acver ou de désacver le mode dans

lequel la caméra commence à enregistrer une vidéo lorsqu’un mouvement est détecté devant elle.

6. Enregistrement audio - permet d’acver ou de désacver l’enregistrement

audio par l’appareil photo.

7. Horodateur - permet d’acver ou de désacver l’achage de la date et de

l’heure sur les vidéos enregistrées.

8. Capteur G - permet de régler la sensibilité du capteur de gravité.

9. Mode parking - permet d’acver ou de désacver le mode parking.

1. Résoluon - permet de dénir la résoluon des images prises.

2. Qualité - permet de dénir la qualité des photos prises (plus la qualité est

élevée, plus les photos occuperont de la mémoire).

3. Balance des blancs - permet d’ajuster les paramètres de l’appareil photo à

la lumière ambiante.

4. ISO - permet de modier la sensibilité du capteur de l’appareil photo à la

5. Exposion - permet de régler la correcon de l’exposion des images prises,

an d’éviter toute sur- ou sous-exposion.

6. Vue rapide - permet d’acher brièvement les images capturées sur l’écran

de l’appareil photo.

7. Horodateur - permet d’acver ou de désacver l’achage de la date et de

l’heure sur les images capturées.

8. Supprimer - permet de supprimer un seul chier ou tous les chiers.

1. Supprimer - permet de supprimer un ou tous les chiers d’enregistrement.

2. Sécuriser - vous permet de sécuriser et de déprotéger un ou tous vos chiers

d’enregistrement. LES OPTIONS GÉNÉRALES :

1. Date/heure - Paramètres de la date et de l’heure.

2. Économiseur d›écran - Permet de dénir le délai au terme duquel l’écran de

3. Arrêt automaque - réglage de la durée après laquelle l’appareil s’éteint

automaquement lorsqu’il n’enregistre pas.

4. Sons du système - permet d’acver ou de désacver les sons de navigaon

5. WDR (Wide Dynamic Range) - grâce à cee foncon, qui ulise des

algorithmes appropriés pour analyser l’exposion de l’image et modier dynamiquement la valeur des pixels sous-exposés et surexposés, l’appareil photo est capable de rendre visibles dans l’image les éléments sous-exposés et d’enregistrer avec précision la scène malgré un contraste élevé.

6. Langue - sélecon de la langue du menu.

7. Fréquence - permet de séleconner le taux de rafraîchissement de l’image

(50Hz ou 60Hz) - 50Hz est le réglage recommandé.

8. Formater - formate la carte micro SD dans l’appareil photo.

9. Version - la version du logiciel de l’appareil photo.

10. Paramètres par défaut - rétablir les paramètres par défaut de l’appareil.

1. Ne démontez pas l’appareil vous-même et n’intervenez pas dans sa con-

strucon. En cas de dysfonconnement, contactez le service après-vente.

2. N’ulisez que des accessoires d’origine.

3. N’ulisez que le chargeur d’origine fourni. L’ulisaon d’une autre source

d’alimentaon peut nuire aux performances de la baerie.

4. L’appareil ne doit pas être ulisé en violaon des lois de votre pays ou

5. Températures de fonconnement admissibles : 0-35 °C, stockage : +5 à +45108 109

°C, humidité : 5-90 °C sans condensaon.

6. Ne pas soumere l’appareil à des dommages ou à des chocs.

7. Veillez à la propreté du produit, en parculier de l’objecf. N’ulisez pas de

détergents ou de produits chimiques pour le neoyage.

8. Neoyer uniquement lorsque l’appareil est débranché.

9. Tenir l’appareil hors de portée des enfants.

10. Ne pas exposer l’appareil à des températures très élevées ou au feu.

11. Si vous sentez une odeur de plasque brûlé ou d’électronique provenant

de l’appareil photo, débranchez l’appareil dès que possible et contactez le service après-vente.

1. L’appareil ne s’allume pas, l’écran clignote.

Avant de démarrer, chargez la baerie de l’appareil et vériez la connexion dans la prise de l’allume-cigare.

2. L’appareil ne s’allume pas et ne s’éteint pas automaquement.

La raison de ce comportement peut être l’alimentaon constante de l’allume-cigare.

3. L’appareil photo arrête l’enregistrement ou n’écrase pas les enregistre-

ments. Véricaon: G-SENSOR - foncon permeant de protéger contre l’écrase- ment les enregistrements présentant des surcharges (par exemple, chaussée irrégulière, freinage, passage sur un trooir ou un dos d’âne, etc. Si vous ulisez cee foncon, vous devez périodiquement formater la carte mémo- ire sur votre ordinateur, puis sur l’appareil photo. Au nal, chaque chier du support de données sera protégé contre l’écrasement et l’appareil ne pourra plus enregistrer d’inéraire - il n’enregistrera pas en boucle. Nous vous conseillons de régler le capteur en foncon de votre style de conduite et de l’état de la route. Vous pouvez également désacver complètement l’opon, auquel cas chaque chier le plus ancien sera écrasé et la carte n’aura pas be- soin d’être formatée périodiquement. Après avoir réglé la foncon, n’oubliez pas de formater la carte mémoire.

4. L’appareil photo s’allume et s’éteint.

Vérier : MODE PARKING/MONITEUR et DÉTECTION DE MOUVEMENT - fonc- on conçue pour fonconner lorsque le véhicule est staonné. Désacvez ces foncons avant de prendre la route, car elles peuvent entraîner la mise en marche et l’arrêt de l’appareil photo et fragmenter de manière aléatoire les enregistrements de l’inéraire. Si les foncons sont désacvées, vériez si le défaut se produit sans carte mémoire insérée.

5. La caméra enregistre des secons de l’inéraire ou des enregistrements

aléatoires. Contrôle : DÉTECTION DE MOUVEMENT - une foncon conçue pour fonc- onner lorsque le véhicule est garé. Vous devez désacver cee foncon avant de prendre la route, car elle peut entraîner la mise en marche et l’arrêt de l’appareil photo, ainsi que des fragments aléatoires d’enregistrements d’inéraires. Si la foncon est désacvée, vériez si le défaut se produit sans carte mémoire insérée.

6. L’appareil ache le message „carte pleine” ou ne lit pas la carte.

Vériez les foncons „capteur G” et „mode parking” et réglez-les au mini- mum. La carte doit être formatée sur l’ordinateur dans le système de chiers FAT32 ou exFAT (selon la carte), puis dans l’enregistreur. Vériez également : La capacité de la carte séleconnée et sa spécicaon (micro SD, classe 10 - U1, V10 recommandé en plus) sont-elles adaptées à votre appareil (nous recommandons d’uliser des cartes de fabricants réputés, notamment Kin- gston, Samsung, Sandisk) : Kingston, Samsung, Sandisk). Si vous rencontrez une erreur à un moment ou à un autre, remplacez la carte par une nouvelle carte provenant d’un distributeur ociel.

7. L’appareil enregistre des sons bruyants, déformés et peu clairs.

L’appareil est équipé d’un microphone très sensible qui enregistre tous les bruits ambiants. Les sons enregistrés peuvent se chevaucher. Les bouches d’aéraon du pare-brise peuvent également fausser le son.

8. L’appareil ne répond pas.

Appuyez brièvement sur le bouton Reset pour rétablir les paramètres d’usine de l’appareil.

9. Il y a des voies transversales dans le métrage.

Réglage incorrect de la valeur de la fréquence d’images. Réglez la valeur de la fréquence sur „50Hz” ou „60Hz” en foncon des paramètres locaux.

10. La poignée se détache du verre/ne colle pas.

Dégraissez bien les surfaces avant de monter le support sur le verre. N’oubliez pas d’éviter les températures élevées, qui peuvent entraîner une déformaon du support et endommager l’enregistreur lui-même. NOTES : - G-SENSOR - foncon permeant de protéger contre l’écrasement les enregistre- ments présentant des surcharges (par exemple, chaussée irrégulière, freinage, fran- chissement d’un trooir ou d’un dos d’âne, etc. Si l’ulisateur ulise cee foncon il convient d’eectuer un formatage périodique de la carte mémoire dans l’ordi- nateur, puis dans l’appareil photo. En eet, en n de compte, chaque chier du support de données sera protégé contre l’écrasement et l’appareil ne sera pas en mesure d’enregistrer le contenu de la carte mémoire. l’inéraire suivant - il n’enregistrera pas en boucle. Nous vous conseillons de régler le capteur en foncon de votre style de conduite et de l’état de la route. Vous pouvez également désacver complètement cee opon, auquel cas chaque chier le plus ancien sera écrasé et la carte ne sera pas enregistrée. doit être formaté périodiquement. - MODE PARKING/MONITEUR - une foncon conçue pour fonconner lorsque le110 111 véhicule est garé, ulise l’énergie de la baerie* si l’enregistreur est complètement chargé - (*s’il a une baerie intégrée) . Dans ce cas, la caméra après Lorsqu’un choc est détecté, il commence à enregistrer une vidéo de quelques secondes - jusqu’à ce que la baerie soit déchargée. Lorsque vous ulisez cee foncon, n’oubliez pas que la baerie de l’appareil doit être chargée lorsque la foncon s’acve (démarre). Elle doit être désacvée avant de parr en voyage, car cela peut entraîner la mise en marche et l’arrêt de l’appareil photo et produire des fragments aléatoires de la séquence de l’inéraire. *L’alimentaon constante du véhicule peut entraîner un comportement diérent de cee foncon, par exemple en laissant l’appareil photo allumé, ce qui peut décharger la baerie du véhicule. - La DÉTECTION DE MOUVEMENT - une foncon conçue pour fonconner lorsque le véhicule est garé - nécessite une alimentaon constante et la caméra doit rester allumée. L’enregistreur démarre automaquement l’enregistrement lorsqu’un mouvement est détecté et l’arrête quelques secondes après que le mouvement a été détecté. aucun mouvement devant l’objecf de la caméra. Veuillez noter que cee foncon peut entraîner une décharge de la baerie de la voiture. Vous devez désacver cee foncon avant de parr, car elle peut entraîner la mise en marche et l’arrêt de la caméra et produire des fragments aléatoires de la vidéo de l’inéraire. REMARQUE ! Ulisez uniquement le chargeur d’origine avec un courant de charge de 5V/1,5A. (Ne pas brancher directement sur une prise 220/230V). Le non-respect des instruc- ons peut endommager l’appareil ou entraîner des situaons dangereuses. En raison de l’amélioraon connue du produit, le fabricant se réserve le droit d’ap- porter des modicaons à l’appareil et à son kit sans préavis. Certaines foncons décrites dans ce manuel peuvent diérer légèrement de la réalité.

Processeur: Generalplus 6248 | Résoluon d’enregistrement: Caméra frontale: Full HD 1920x1080p/30fps, caméra arrière: HD 1280x720p/30fps | Capteur: SC2063 | Objecf: 4G grand angle | Angle de vue: 170° | Ecran: 3” | Mémoire: cartes micro SD Jusqu’à 64 Go Classe 10 | Format d’enregistrement vidéo: AVI | WDR: Oui | Mode nuit: Oui | Alimentaon: 5V/1.5A | USB: USB-C | Microphone/ haut-parleur: Intégré | Baerie: Intégrée | Dimensions: 95x55x20 mm | Poids (avec poignée): 120g

12. CARTE DE GARANTIE/RÉCLAMATIONS

Le produit est assor d’une garane de 24 mois. Les condions de garane peuvent être consultées à l’adresse suivante : hps://xblitz.pl/gwarancja/ Les plaintes doivent être déposées à l’aide du formulaire de plainte disponible à l’adresse suivante : hp://reklamacje.kgktrend.pl/ Les détails, le contact et l’adresse du service sont disponibles à l’adresse suivante: www.xblitz.pl. Les spécicaons et le contenu peuvent être modiés sans préavis. Nous nous excusons pour tout inconvénient.
