INSTRUKCJA OBSŁUGI S7 Duo Xblitz

WIDEOREJESTRATOR Przed użyciem należy dokładnie zapoznać się z załączoną instrukcją obsługi oraz wskazówkami bezpieczeństwa, aby uniknąć przypadkowych uszkodzeń sprzętu lub niezamierzonych obrażeń ciała. PRZEZNACZENIE PRODUKTU Kamera samochodowa Xblitz S7 DUO wraz z kamerą dodatkową umożliwia moni- torowanie trasy Twojego pojazdu zarówno z przodu jak i z tyłu oraz rejestrowanie wszelkich zdarzeń drogowych. Wideorejestrator stworzony jest z najwyższej jakości komponentów.

3. Czytnik kart pamięci

8. Slot na kartę micro SD

9. Port AV (miejsce na podłączenie kamery wstecznej)

10. Miejsce montażu aktywnego uchwytu

11. Port USB-C (alternatywne zasilanie)

14. Przycisk „W DÓŁ”

17. Przycisk „UWAGA”

Krótkie wciśnięcie (gdy kamera nie nagrywa) przenosi nas między trybami pracy kamery wideo/zdjęcia/odtwarzanie. Przytrzymanie przycisku (gdy kamera nie nagrywa) przenosi do menu. W menu przytrzymanie przycisku przenosi nas z ustawień wideo/zdjęć/odtwarzania do ustawień ogólnych. W trakcie odtwarzania wideo działa jako stop.

W menu i trybie odtwarzania odpowiada za nawigację po poszczególnych pozycjach. W trybie wideo krótkie wciśnięcie włącza i wyłącza nagrywanie dźwięku.

W menu i trybie odtwarzania odpowiada za nawigację po poszczególnych pozycjach. W trybie odtwarzania przewija wideo do przodu. W trybie wideo przełącza widok między kamerą przednią i tylną.

W trybie wideo krótkie wciśnięcie włącza i wyłącza nagrywanie. W trybie zdjęć krótkie wciśnięcie wykonuje zdjęcie. W trakcie odtwarzania wideo krótkie wciśnięcie działa jako PLAY/PAUZA. W Menu oraz trybie odtwarzania krótkie wciśnięcie zatwierdza poszczególne akcje. Przytrzymanie przycisku przez 3 sekundy włącza/wyłącza kamerę.

W trakcie nagrywania wideo wciśnięcie powoduje zabezpieczenie aktualnego nagrania przed późniejszym nadpisaniem. Przytrzymanie przycisku przez 3 sekundy włącza/wyłącza wyświetlacz kamery.

Wciśnięcie resetuje kamerę i przywraca ustawienia domyślne w kamerze.

1. Zaleca się używanie oryginalnych kart micro SD klasy 10 lub wyższej

2. Przed włożeniem karty do rejestratora należy ją sformatować w komputerze

w systemie plików FAT32 lub exFAT (w zależności od karty), a następnie w rejestratorze.

3. Przy wkładaniu karty pamięci kamera musi być wyłączona, w przeciwnym

razie może dojść do uszkodzenia karty i urządzenia. To samo tyczy się wyjmowania karty z urządzenia.

4. Kamera jest wyposażona w baterię, która pozwala utrzymać ustawienia

rejestratora po odłączeniu urządzenia od zasilania i umożliwia prawidłowe działanie trybu parkingowego.

5. Kiedy karta pamięci się zapełni najstarsze niezabezpieczone nagrania zostaną

6. Zaleca się ustawienie opcji G - SENSOR na minimum, w celu uniknięcia zabez-

pieczania niepotrzebnych materiałów spowodowanych np. nierównościami na drodze i tym samym utraty miejsca na karcie pamięci.

7. Dźwięk: urządzenie posiada wbudowany mikrofon pojemnościowy, który

nagrywa wszelkie odgłosy otoczenia. Dźwięki mogą nakładać się na siebie powodując zniekształcenia.

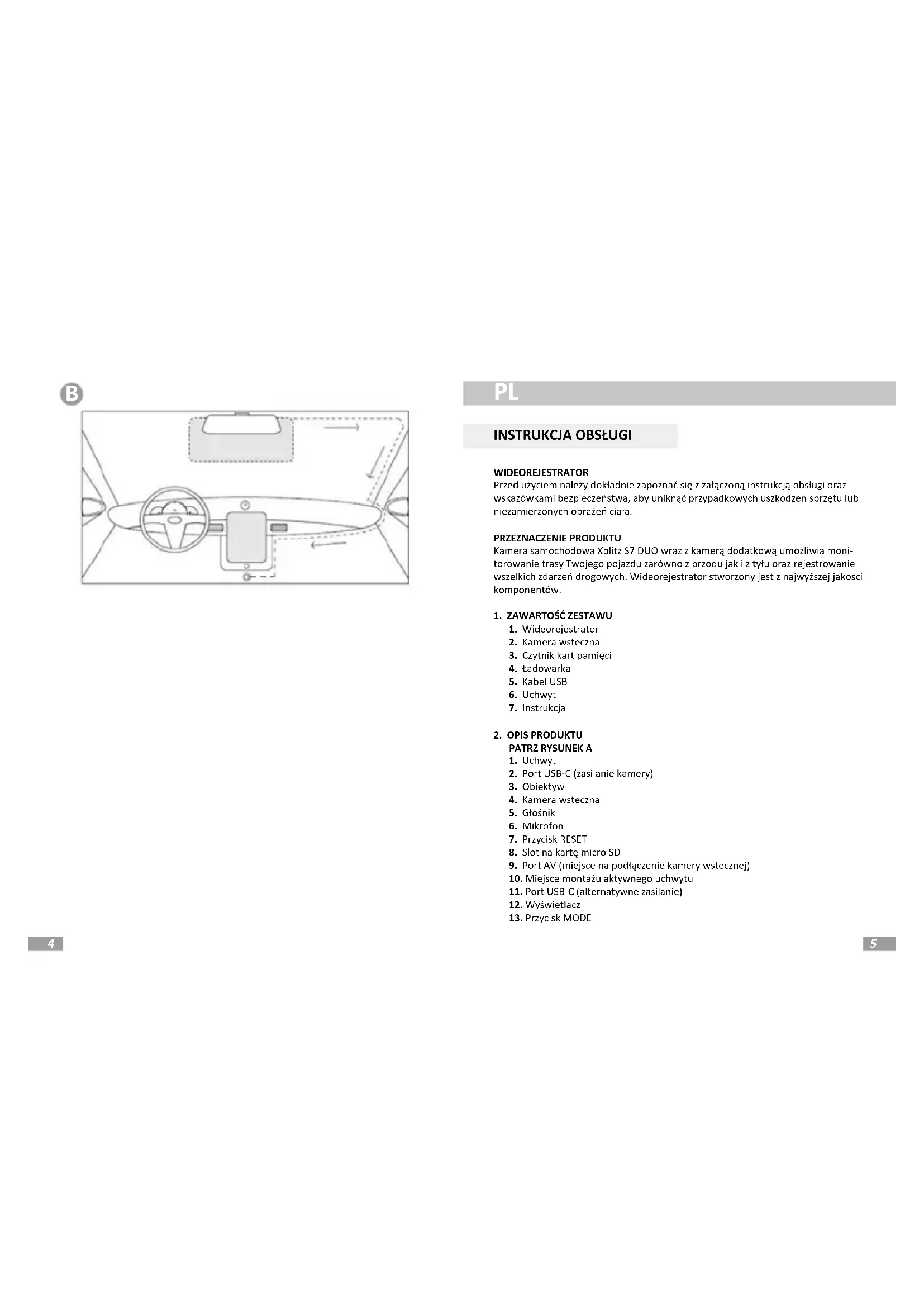

1. Wybierz miejsce montażu kamery. Najlepiej ustawić kamerą tak, aby na pod-

glądzie wyświetlacza widać było jak największy obszar przed samochodem. Upewnij się, że kamera nie będzie zasłaniała widoku kierowcy podczas jazdy.

2. Zamontuj uchwyt na szybie, a następnie podłącz do niego kamerę.

3. Poprowadź kabel USB zgodnie z powyższym rysunkiem.

4. Podłącz wtyczkę USB-C do uchwytu.

5. Umieść drugą kamerę z tyłu pojazdu.

6. Poprowadź przewód AV do rejestratora w taki sposób, by nie przeszkadzał

7. Podłącz wtyczkę AV do portu AV w kamerze.

8. Podłącz ładowarkę do gniazda zapalniczki 12/24 V.

INSTALACJA WSTECZNEJ KAMERY: Miejsce montażu dodatkowej kamery dołączonej do zestawu zależy od Państwa preferencji. Kamera spełnia normy wodoszczelności IP67 (odporna na warunki atmosferyczne). PODŁĄCZENIE KAMERY WSTECZNEJ: Czarny kabel dołączony do zestawu podłącz do portu AV w urządzeniu głównym. Przeciągnij go do miejsca montażu kamery dodatkowej i podłącz. Upewnij się, czy urządzenie główne widzi kamerę dodatkową (jeśli nie, sprawdź czy kabel jest poprawnie włożony w oba porty). MONTAŻ KAMERY COFANIA: Przewody wychodzące z tylnej kamery należy podłączyć do przewodów zasilających światła cofania (czerwony = plus)

Podłączenie w ten sposób pozwoli na uzyskanie kamery cofania. Instalacja wyprowadzona na zewnątrz powinna być dobrze zaizolo- wana oraz wolna od naprężeń mechanicznych.8 9

6. ROZPOCZĘCIE PRACY Z URZĄDZENIEM

1. Włóż kartę pamięci micro SD sformatowaną do systemu plików FAT32 lub

exFAT (w zależności od karty pamięci).

2. Zamontuj i podłącz kamerę do zasilania.

a. Datę i godzinę. b. Nagrywanie w pętli (dostosuj czas nagrań). Jeśli wyłączysz nagrywanie w pętli pliki nie będą nadpisywane. c. Zaleca się ustawić najwyższą możliwą rozdzielczość. d. Ustaw czujnik przeciążeń G-Sensor na najniższą możliwą czułość tak, by kamera nie wyłapywała nierówności na drodze i nie zabezpieczała niepo- trzebnych nagrań. e. Dostosuj pozostałe ustawienia wedle własnych preferencji.

4. Kamera będzie rozpoczynać nagrywanie automatycznie przy każdym włącze-

niu (pod warunkiem, że w Twoim samochodzie nie ma stałego zasilania w gnieździe zapalniczki).

Kamera posiada 3 tryby pracy. Tryb nagrywania - w tym trybie kamera nagrywa wideo. Tryb fotograczny - w tym trybie kamera robi zdjęcia. Tryb odtwarzania – przeglądanie materiałów zarejestrowanych przez kamerę.

2. Nagrywanie w pętli

Kamera dzieli nagrania według wybranych ustawień czasowych.

Kamera może nagrywać w kilku rozdzielczościach. Im większa rozdzielczość tym lepsza jakość nagrań. Uwaga: im lepsza jakość nagrania, tym więcej miejsca zostanie wykorzystane na karcie pamięci.

Czujnik grawitacyjny. Gdy czujnik jest włączony w momencie zderzenia plik z nagraniem zostaje zabezpieczony przed nadpisaniem. Zaleca się ustawienie najniższej dostępnej wartości, gdyż przy wyższej kamera może wychwytywać wstrząsy spowodowane nierównościami drogi.

Gdy jest włączony kamera pozostawiona w samochodzie pod zasilaniem lub do momentu rozładowania akumulatora w kamerze wychwytuje wstrząs samocho- du (na przykład podczas stłuczki parkingowej), włącza się i zaczyna nagrywać (nagrania są automatycznie zabezpieczone przed nadpisaniem). Podczas jazdy samochodem zaleca się wyłączyć tryb parkingowy, ponieważ może przerywać nagrywane pętle wideo i zajmować miejsce na karcie pamięci

Gdy jest włączona i pozostawimy kamerę w trybie z aktywnym zasilaniem po wykryciu ruchu nagra krótki lm.

Kamera posiada wbudowany mikrofon pozwalający na rejestrację dźwięków otoczenia.

Dołączoną kamerę wsteczną można wykorzystać jako kamerę cofania. Po odpowiednim połączeniu obraz automatycznie będzie przełączał się na widok z dodatkowej kamery po włączeniu biegu wstecznego.

1. Tryb nocny – pozwala włączyć lub wyłączyć nagrywanie w trybie nocnym.

2. Rozdzielczość – pozwala zmienić rozdzielczość nagrywanych plików wideo.

3. Nagrywanie w pętli – pozwala zmienić długość nagrywanych lmów.

4. Ekspozycja – pozwala ustawić korektę ekspozycji nagrywanego obrazu, dzięki

czemu możemy uniknąć prześwietlania lub niedoświetlenia.

5. Detekcja ruchu – pozwala włączyć lub wyłączyć tryb, w którym kamera

rozpoczyna nagrywanie lmu po wykryciu przed nią ruchu.

6. Nagrywanie audio – pozwala włączyć lub wyłączyć nagrywanie dźwięku

7. Znacznik daty - pozwala włączyć lub wyłączyć wyświetlanie daty oraz

godziny na nagrywanych lmach.

8. G-sensor – pozwala ustawić czułość czujnika grawitacyjnego.

9. Tryb parkingowy - pozwala włączyć lub wyłączyć tryb parkingowy.

1. Rozdzielczość – pozwala na ustawienie rozdzielczości wykonywanych zdjęć.

2. Jakość – pozwala ustawienie jakości wykonywanych zdjęć (im wyższa jakość

tym więcej pamięci zajmować będą zdjęcia).

3. Balans bieli – pozwala dostosować parametry kamery do panującego

4. ISO – pozwala zmienić czułość sensora kamery na światło.

5. Ekspozycja – pozwala ustawić korektę ekspozycji wykonywanych zdjęć,

dzięki czemu możemy uniknąć prześwietlenia lub niedoświetlenia.

6. Szybki podgląd – pozwala włączyć krótkie wyświetlanie wykonanych zdjęć

7. Znacznik daty – pozwala włączyć lub wyłączyć wyświetlanie daty oraz

godziny na wykonanych zdjęciach.

8. Usuń – pozwala na usunięcie pojedynczego lub wszystkich plików.10 11

1. Usuń – pozwala na usunięcie jednego lub wszystkich plików nagrań.

2. Zabezpiecz – pozwala na zabezpieczenie i odbezpieczenie jednego lub

wszystkich plików nagrań. OPCJE OGÓLNE:

1. Data/ godzina – Ustawienia daty i godziny.

2. Wygaszacz ekranu – Ustawienie czasu po jakim wyświetlacz urządzenia

3. Automatyczne wyłączanie – ustawienia czasu po jakim urządzenie wyłączy

automatycznie, podczas gdy nie nagrywa.

4. Dźwięki systemowe – włączenie lub wyłączenie dźwięków poruszania się

5. WDR (Wide Dynamic Range) - dzięki tej funkcji przy użyciu odpowiednich

algorytmów do analizy naświetlenia obrazu oraz dynamicznej zmianie wartości niedoświetlonych i prześwietlonych pikseli kamera ma możliwość uwidocznienia na obrazie niedoświetlonych elementów oraz dokładnej rejestracji sceny mimo dużego kontrastu.

6. Język – wybór języka menu.

7. Częstotliwość – wybór częstotliwości odświeżania obrazu (50Hz lub 60Hz) –

zalecane ustawienie 50Hz.

8. Format – formatowanie karty micro SD w kamerze.

9. Wersja – wersja oprogramowania kamery.

10. Ustawienia domyślne – przywrócenie urządzenia do ustawień domyślnych.

9. ŚRODKI OSTROŻNOŚCI

1. Nie należy samodzielnie rozmontowywać kamery ani ingerować w jej budo-

wę. W przypadku wystąpienia awarii należy skontaktować się z serwisem.

2. Używaj wyłącznie oryginalnych akcesoriów.

3. Korzystaj wyłącznie z oryginalnej ładowarki dołączonej do zestawu. Użytko-

wanie innego zasilacza może źle wpływać na działanie baterii.

4. Urządzenia nie można wykorzystywać niezgodnie z prawem obowiązującym

w danym kraju lub regionie.

5. Dopuszczalne temperatury pracy urządzenia to 0-35 °C, przechowywanie: +5

do +45 °C, wilgotność: 5-90 °C bez kondensacji.

6. Nie narażaj urządzenia na uszkodzenia oraz uderzenia.

7. Dbaj o czystość produktu, a w szczególności obiektywu. Podczas czyszczenia

nie korzystaj z detergentów oraz środków chemicznych.

8. Czyść wyłącznie gdy urządzenie jest odłączone od zasilania.

9. Trzymaj urządzenie poza zasięgiem dzieci.

10. Nie wystawiaj urządzenia na działanie bardzo wysokich temperatur oraz

11. Jeśli wyczujesz zapach palonego plasku lub elektroniki z kamery jak najszyb-

ciej odłącz urządzenie od zasilania i skontaktuj się z serwisem.

1. Urządzenie nie włącza się, miga ekran.

Przed uruchomieniem należy naładować baterię urządzenia oraz sprawdzić podłączenie w gnieździe zapalniczki.

2. Urządzenie nie włącza/ wyłącza się automatycznie.

Powodem takiego zachowania może być stałe zasilanie w gnieździe zapalnicz- ki samochodowej.

3. Kamera przestaje nagrywać/ nie nadpisuje nagrań.

Sprawdź: G-SENSOR - funkcja dzięki której nagrania z zarejestrowanymi przeciążeniami (np. nierówność nawierzchni, hamowanie, zjazd z krawężnika czy przejazd przez próg zwalniający itp.) zostają zabezpieczone przed nad- pisaniem. Jeżeli użytkownik używa tej funkcji należy wykonywać okresowo formatowanie karty pamięci w komputerze, a następnie w kamerze. Gdyż docelowo każdy plik znajdujący się na nośniku danych będzie zabezpieczony przed nadpisaniem, a urządzenie nie będzie w stanie rejestrować dalszej trasy – nie będzie nagrywało w pętli. Sugerujemy ustawienie czujnika odpo- wiednio do swojego stylu jazdy oraz warunków drogowych. Opcję, można także całkowicie wyłączyć, wówczas każdy najstarszy plik będzie nadpisywa- ny, a karty nie będzie trzeba okresowo formatować. Po dostosowaniu funkcji, pamiętaj aby sformatować kartę pamięci.

4. Kamera włącza się i wyłącza.

Sprawdź: TRYB/MONITOR PARKINGU oraz DETEKCJA RUCHU - funkcja przeznaczona do działania podczas gdy pojazd jest zaparkowany. Należy dezaktywować funkcje, przed wyruszeniem w podróż, gdyż może powodo- wać ona włączanie i wyłączanie się kamery oraz wykonywanie losowych fragmentów nagrań z trasy. Jeśli funkcje są wyłączone sprawdź czy usterka pojawia się bez włożonej karty pamięci.

5. Kamera nagrywa fragmenty trasy/ losowo trwające nagrania.

Sprawdź: DETEKCJA RUCHU - funkcja przeznaczona do działania podczas gdy pojazd jest zaparkowany. Trzeba dezaktywować funkcje, przed wyruszeniem w podróż, gdyż może powodować ona włączanie i wyłączanie się kamery oraz wykonywanie losowych fragmentów nagrań z trasy. Jeśli funkcja jest wyłączona sprawdź czy usterka pojawia się bez włożonej karty pamięci.

6. Urządzenie pokazuje komunikat „karta pełna” lub nie czyta karty.

Należy sprawdzić funkcje „G-sensor” oraz „trybu parkingowego” i ustawić je na minimum. Kartę należy sformatować w komputerze w systemie plików FAT32 lub exFAT (w zależności od karty), a następnie w rejestratorze. Sprawdź również: Czy wybrana pojemność karty oraz jej specykacja (micro SD, klasy

10 - zalecane dodatkowo U1, V10) jest odpowiednia dla Twojego urządzenia12 13

7. Urządzenie nagrywa szumy, zniekształcony, niewyraźny dźwięk.

8. Urządzenie nie odpowiada.

9. Na nagraniu występują poprzeczne pasy.

10. Uchwyt odkleja się od szyby/nie trzyma się.

Procesor: Rozdzielczość nagrywania: Sensor: Obiektyw: Kąt widzenia:Wyświetlacz:Pamięć: Format zapisu wideo:WDR:Tryb nocny: Zasilanie:USB:Mikrofon/głośnikBateria: Wymiary:Waga (z uchwytem):
