MANUAL DE USUARIO S7 Duo Xblitz

VIDEOGRABADORA Lea atentamente las instrucciones de uso y las notas de seguridad adjuntas antes de ulizar el aparato para evitar daños accidentales en el mismo o lesiones involuntarias.

FINALIDAD DEL PRODUCTO

La cámara para coche Xblitz S7 DUO, junto con la cámara adicional, le permite su- pervisar la ruta de su vehículo tanto desde la parte delantera como desde la trasera y grabar cualquier incidente de tráco. El grabador de vídeo está creado a parr de componentes de la más alta calidad.

2. Cámara de visión trasera

3. Lector de tarjetas de memoria

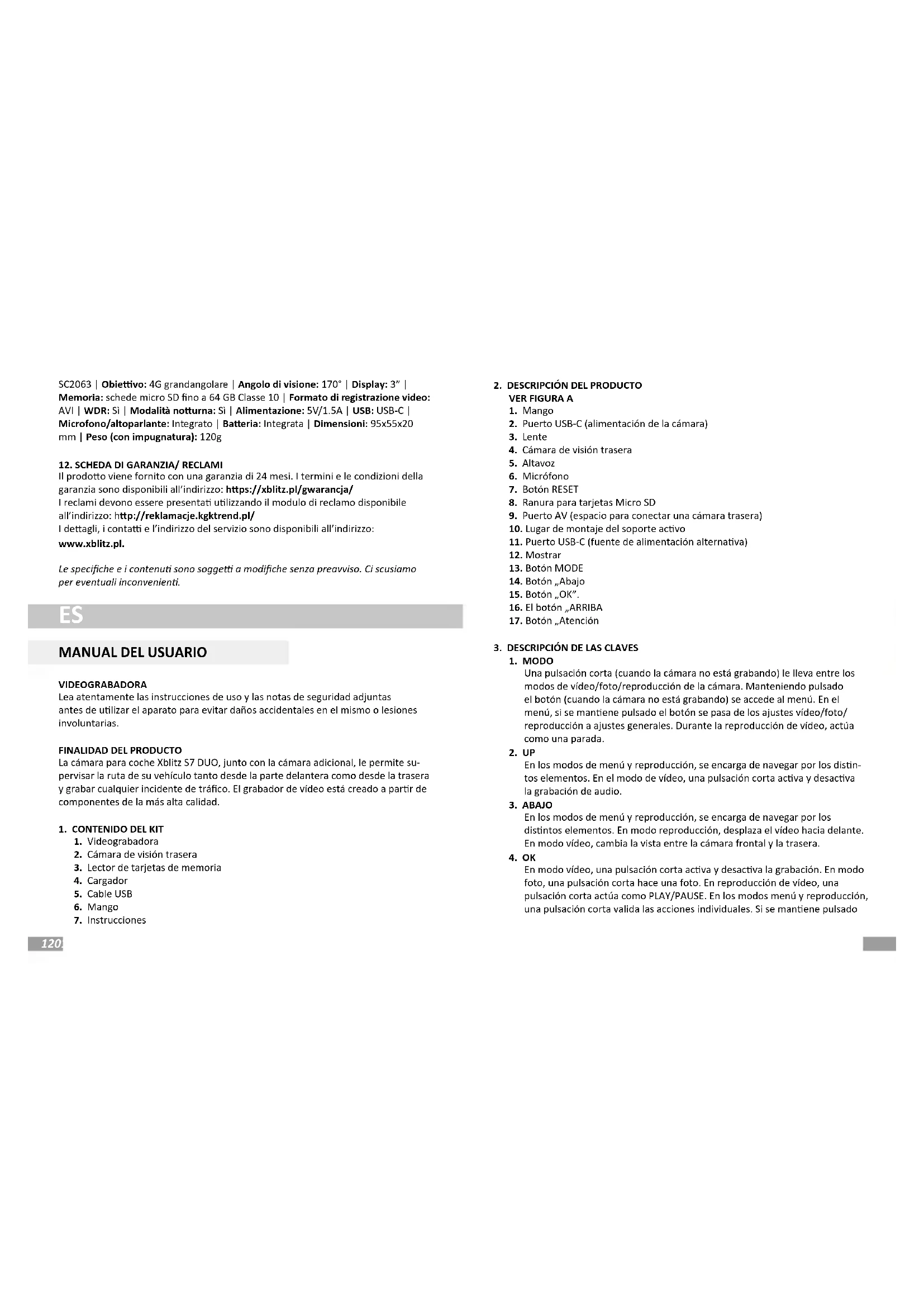

2. DESCRIPCIÓN DEL PRODUCTO

2. Puerto USB-C (alimentación de la cámara)

4. Cámara de visión trasera

9. Puerto AV (espacio para conectar una cámara trasera)

10. Lugar de montaje del soporte acvo

11. Puerto USB-C (fuente de alimentación alternava)

3. DESCRIPCIÓN DE LAS CLAVES

Una pulsación corta (cuando la cámara no está grabando) le lleva entre los modos de vídeo/foto/reproducción de la cámara. Manteniendo pulsado el botón (cuando la cámara no está grabando) se accede al menú. En el menú, si se manene pulsado el botón se pasa de los ajustes vídeo/foto/ reproducción a ajustes generales. Durante la reproducción de vídeo, actúa como una parada.

En los modos de menú y reproducción, se encarga de navegar por los disn- tos elementos. En el modo de vídeo, una pulsación corta acva y desacva la grabación de audio.

En los modos de menú y reproducción, se encarga de navegar por los disntos elementos. En modo reproducción, desplaza el vídeo hacia delante. En modo vídeo, cambia la vista entre la cámara frontal y la trasera.

En modo vídeo, una pulsación corta acva y desacva la grabación. En modo foto, una pulsación corta hace una foto. En reproducción de vídeo, una pulsación corta actúa como PLAY/PAUSE. En los modos menú y reproducción, una pulsación corta valida las acciones individuales. Si se manene pulsado122 123 el botón durante 3 segundos, la cámara se enciende y se apaga.

Durante la grabación de vídeo, al pulsar se protege la grabación actual para que no se sobrescriba más tarde. Manteniendo pulsado el botón durante 3 segundos se enciende/apaga la pantalla de la cámara.

Al pulsar se reinicia la cámara y se restablecen los ajustes predeterminados de la cámara.

1. Se recomienda ulizar tarjetas micro SD originales de clase 10 o superior.

2. Antes de insertar la tarjeta en la grabadora, debe formatearse en el

ordenador en el sistema de archivos FAT32 o exFAT (según la tarjeta) y, a connuación, en la grabadora.

3. La cámara debe estar apagada al insertar la tarjeta de memoria; de lo cont-

rario, la tarjeta y el disposivo podrían resultar dañados. Lo mismo se aplica al extraer la tarjeta del disposivo.

4. La cámara está equipada con una batería que permite mantener los ajustes

del DVR cuando la unidad está desenchufada y permite que el modo de aparcamiento funcione correctamente.

5. Cuando la tarjeta de memoria se llena, se sobrescriben las grabaciones más

anguas no protegidas.

6. Se recomienda ajustar la opción G - SENSOR al mínimo, para evitar asegurar

material innecesario causado, por ejemplo, por rmes irregulares y perder así espacio en la tarjeta de memoria.

7. Sonido: el disposivo ene un micrófono de condensador integrado que

graba todos los sonidos ambientales. Los sonidos pueden superponerse causando distorsión.

5. INSTALACIÓN DE CÁMARAS

1. Elige dónde montar la cámara. Lo mejor es colocar la cámara de modo que la

vista previa de la pantalla muestre la mayor parte posible de la zona situada delante del coche. Asegúrate de que la cámara no obstruya la visión del conductor mientras conduce.

2. Monta el soporte en el parabrisas y luego conecta la cámara a él.

3. Tienda el cable USB como se muestra arriba.

4. Conecta el conector USB-C al soporte.

5. Coloque una segunda cámara en la parte trasera del vehículo.

6. Tienda el cable AV hacia la grabadora de forma que no estorbe durante la

7. Conecta la clavija AV al puerto AV de la cámara.

8. Enchufa el cargador a una toma de mechero de 12/24 volos.

INSTALACIÓN DE UNA CÁMARA DE VISIÓN TRASERA: La ubicación de montaje de la cámara adicional incluida en el kit depende de sus preferencias. La cámara cumple la norma de estanqueidad IP67 (resistente a la intemperie). CONEXIÓN DE UNA CÁMARA DE VISIÓN TRASERA: Conecta el cable negro suministrado al puerto AV de la unidad principal. Arrástralo hasta donde esté montada la cámara secundaria y enchúfalo. Asegúrate de que la unidad principal puede ver la cámara secundaria (si no es así, comprueba que el cable está correctamente insertado en ambos puertos). INSTALAR UNA CÁMARA DE MARCHA ATRÁS: Los cables que salen de la cámara trasera deben conectarse a los cables de alimentación de las luces de marcha atrás (rojo = más). Conectando de esta manera se obtendrá una cámara de marcha atrás. La instalación saliente debe estar bien aislada y libre de tensiones mecánicas.

1. Inserte una tarjeta de memoria micro SD formateada en el sistema de

archivos FAT32 o exFAT (según la tarjeta de memoria).

2. Monte y conecte la cámara a la fuente de alimentación.

3. Ajustar en el menú:

a. Fecha y hora. b. Grabación en bucle (ajuste del empo de grabación). Si desacva la graba- ción en bucle, los archivos no se sobrescribirán. c. Se recomienda ajustar la resolución más alta posible. d. Ajuste el sensor de sobrecarga G-Sensor a la sensibilidad más baja posible para que la cámara no capte los baches de la carretera y asegure grabacio- nes innecesarias. e. Ajuste el resto de la conguración según sus preferencias.

4. La cámara empezará a grabar automácamente cada vez que la enciendas

(siempre que no haya una fuente de alimentación permanente en la toma del encendedor del coche).

La cámara ene 3 modos de funcionamiento. Modo de grabación: en este modo, la cámara graba vídeo. Modo foto: en este modo, la cámara hace fotos. Modo de reproducción: permite ver las secuencias grabadas por la cámara.124 125

2. Grabación en bucle

La cámara divide las grabaciones según los ajustes de empo seleccionados.

La cámara puede grabar en varias resoluciones. Cuanto mayor sea la resolución, mejor será la calidad de la grabación. Nota: cuanto mejor sea la calidad de la grabación, más espacio se ulizará en la tarjeta de memoria.

Sensor de gravedad. Cuando se acva el sensor en el momento de una colisión, se protege el archivo de grabación para que no se sobrescriba. Se recomienda ajustar el valor más bajo disponible, ya que con un valor más alto la cámara puede captar choques causados por irregularidades de la carretera.

5. Modo aparcamiento

Cuando se enciende la cámara que se deja en el coche bajo tensión o hasta que se descarga la batería de la cámara, ésta capta el impacto del coche (por ejemplo durante un golpe al aparcar), se enciende y empieza a grabar (las grabaciones son protegidas automácamente contra la sobreescritura). Durante la conducción, es aconsejable desacvar el modo de aparcamiento, ya que puede interrumpir los bucles de vídeo grabados y ocupar espacio en la tarjeta de memoria.

6. Detección de movimiento

Cuando se enciende y se deja en modo de alimentación acva, la cámara grabará un breve vídeo cuando detecte movimiento.

7. Grabación de audio

La cámara incorpora un micrófono para grabar sonidos ambientales.

8. Cámara de visión trasera

La cámara de visión trasera incluida puede ulizarse como cámara de marcha atrás. Si se conecta correctamente, la imagen cambiará automácamente a la vista desde la cámara adicional al engranar la marcha atrás.

1. Modo nocturno: permite acvar o desacvar la grabación en modo

2. Resolución: permite cambiar la resolución de los archivos de vídeo grabados.

3. Grabación en bucle: permite cambiar la duración de los vídeos grabados.

4. Exposición - nos permite establecer la corrección de la exposición de

la imagen grabada, de forma que podamos evitar la sobreexposición o subexposición.

5. Detección de movimiento: permite acvar o desacvar el modo en el que

la cámara empieza a grabar vídeo cuando se detecta movimiento delante de ella.

6. Grabación de audio: permite acvar o desacvar la grabación de audio por

7. Imprimir fecha: permite acvar o desacvar la visualización de la fecha y la

hora en los vídeos grabados.

8. G-sensor - permite ajustar la sensibilidad del sensor de gravedad.

9. Modo aparcamiento: permite acvar o desacvar el modo aparcamiento.

1. Resolución: permite establecer la resolución de las imágenes tomadas.

2. Calidad: permite establecer la calidad de las fotos tomadas (cuanto mayor

sea la calidad, más memoria ocuparán las fotos).

3. Balance de blancos: permite ajustar los parámetros de la cámara a la luz

4. ISO - permite cambiar la sensibilidad del sensor de la cámara a la luz.

5. Exposición - nos permite establecer la corrección de la exposición de las

imágenes tomadas, de forma que podamos evitar la sobreexposición o subexposición.

6. Vista rápida: permite acvar una breve visualización de las imágenes captu-

radas en la pantalla de la cámara.

7. Imprimir fecha: permite acvar o desacvar la visualización de la fecha y la

hora en las imágenes capturadas.

8. Borrar: permite borrar un único archivo o todos los archivos.

MODO DE REPRODUCCIÓN:

1. Borrar: permite borrar uno o todos los archivos de grabación.

2. Proteger: permite proteger y desproteger uno o todos los archivos de

grabación. OPCIONES GENERALES:

1. Fecha/hora - Ajustes de fecha y hora.

2. Protector de pantalla: establece el empo tras el cual la pantalla del dispo-

sivo se queda en blanco.

3. Apagado automáco: ajustes para el empo tras el cual el disposivo se

apagará automácamente mientras no esté grabando.

4. Sonidos del sistema: acva o desacva los sonidos de navegación por los

5. WDR (Wide Dynamic Range): gracias a esta función, que uliza algoritmos

adecuados para analizar la exposición de la imagen y cambiar dinámicamen- te el valor de los píxeles subexpuestos y sobreexpuestos, la cámara es capaz de hacer visibles en la imagen los elementos subexpuestos y grabar con126 127 precisión la escena a pesar del alto contraste.

6. Idioma - selección del idioma del menú.

7. Frecuencia - seleccione la frecuencia de refresco de la imagen (50Hz o 60Hz)

- 50Hz es el ajuste recomendado.

8. Formatear - formatea la tarjeta micro SD en la cámara.

9. Versión - la versión de soware de la cámara.

10. Conguración predeterminada: restablece la conguración predeterminada

1. No desmonte la cámara usted mismo ni interera en su construcción. En

caso de avería, póngase en contacto con el servicio técnico.

2. Ulice únicamente accesorios originales.

3. Ulice únicamente el cargador original suministrado. El uso de cualquier

otra fuente de alimentación puede afectar negavamente al rendimiento de la batería.

4. El aparato no debe ulizarse contraviniendo la legislación de su país o

5. Las temperaturas de funcionamiento permidas son 0-35 °C, almacenamien-

to: +5 a +45 °C, humedad: 5-90 °C sin condensación.

6. No someta el aparato a daños o impactos.

7. Cuide la limpieza del producto, especialmente de la lente. No ulice deter-

gentes ni productos químicos para limpiarlo.

8. Limpie sólo cuando la unidad esté desenchufada.

9. Mantenga el aparato fuera del alcance de los niños.

10. No exponga el aparato a temperaturas muy altas ni al fuego.

11. Si huele a plásco o componentes electrónicos quemados procedentes de

la cámara, desenchufe la unidad lo antes posible y póngase en contacto con el servicio técnico.

10. PREGUNTAS FRECUENTES

1. El aparato no se enciende, la pantalla parpadea.

Antes de la puesta en marcha, cargue la batería del aparato y compruebe la conexión en la toma del encendedor.

2. El aparato no se enciende ni se apaga automácamente.

La razón de este comportamiento puede ser la alimentación constante en la toma del encendedor.

3. La cámara deja de grabar/no sobrescribe las grabaciones.

Comprobación: G-SENSOR: función mediante la cual las grabaciones con sobrecargas registradas (por ejemplo, pavimento irregular, frenazos, salida de un bordillo o paso por un badén, etc.) están protegidas para que no se sobrescriban. Si el usuario uliza esta función, la tarjeta de memoria debe formatearse periódicamente en el ordenador y después en la cámara. En úl- ma instancia, cada archivo del soporte de datos estará protegido para que no se sobrescriba y el disposivo no podrá grabar otro recorrido, es decir, no grabará en bucle. Le sugerimos que ajuste el sensor en función de su eslo de conducción y de las condiciones de la carretera. También puedes desac- var la opción por completo, en cuyo caso se sobrescribirá cada archivo más anguo y no será necesario formatear la tarjeta periódicamente. Después de ajustar la función, recuerda formatear la tarjeta de memoria.

4. La cámara se enciende y se apaga.

Compruebe: MODO PARKING/MONITOR y DETECCIÓN DE MOVIMIENTO - función diseñada para operar mientras el vehículo está aparcado. Desacve las funciones, antes de salir, ya que pueden provocar que la cámara se encienda y apague y realice fragmentos aleatorios de las grabaciones de la ruta. Si las funciones están desacvadas, compruebe si el fallo se produce sin tarjeta de memoria insertada.

5. La cámara graba tramos de la ruta/ grabaciones aleatorias en curso.

Comprobación: DETECCIÓN DE MOVIMIENTO - una función diseñada para operar mientras el vehículo está aparcado. Es necesario desacvar la función, antes de ponerse en marcha, ya que puede provocar que la cámara se encienda y apague y realice fragmentos aleatorios de las grabaciones de la ruta. Si la función está desacvada, compruebe si el fallo se produce sin tarjeta de memoria insertada.

6. El aparato muestra el mensaje „tarjeta llena” o no lee la tarjeta.

Compruebe las funciones „Sensor G” y „Modo aparcamiento” y ajústelas al mínimo. La tarjeta debe formatearse en el ordenador en el sistema de archi- vos FAT32 o exFAT (según la tarjeta) y después en la grabadora. Compruebe también Si la capacidad de la tarjeta seleccionada y su especicación (micro SD, clase 10 - U1, V10 recomendada adicionalmente) es adecuada para su disposivo (recomendamos ulizar tarjetas de fabricantes de renombre, recomendamos: Kingston, Samsung, Sandisk). Si en algún momento encuen- tras un error, sustuye la tarjeta por una nueva de distribuidores ociales.

7. El aparato graba sonidos ruidosos, distorsionados y poco claros.

El disposivo ene un micrófono muy sensible que graba cualquier ruido ambiental. Los sonidos grabados pueden solaparse. Los oricios de venla- ción del parabrisas también pueden distorsionar el sonido.

8. El aparato no responde.

Pulse brevemente el botón Reset o devuelva el aparato a los ajustes de fábrica.

9. Hay carriles transversales en el metraje.

Ajuste incorrecto del valor de frecuencia de imagen. Ajuste el valor de frecuencia a „50Hz” o „60Hz” en función de la conguración local.

10. El mango se despega del vaso/no se pega.

Desengrase bien las supercies antes de montar el soporte en el cristal. No128 129 olvide evitar las altas temperaturas, que pueden deformar el soporte y dañar la propia grabadora. NOTAS: - G-SENSOR: función que evita que se sobrescriban las grabaciones con sobrecargas registradas (por ejemplo, pavimento irregular, frenazos, subidas a un bordillo o a un badén, etc.). Si el usuario uliza esta deberá formatear periódicamente la tarjeta de memoria en el ordenador y después en la cámara. Porque, en úlma instancia, todos los archivos del soporte de datos estarán protegidos para que no se sobrescriban y el disposivo no podrá grabar los ruta - no grabará en bucle. Te sugerimos que ajustes el sensor en función de tu es- lo de conducción y de las condiciones de la carretera. También puedes desacvar esta opción por completo, en cuyo caso cada archivo más anguo se sobrescribirá y la tarjeta no se necesita formatearse periódicamente. - MODO PARKING/MONITOR - una función diseñada para operar mientras el vehí- culo está aparcado, uliza la energía de la batería* si el DVR está completamente cargado - (*si ene una batería incorporada) . En este caso, la cámara después de Cuando se detecta un choque, empieza a grabar un vídeo de unos segundos, hasta que se descarga la batería. Cuando ulice esta función, tenga en cuenta que la batería del disposivo debe estar cargada cuando la función se acve (inicie). Debe desacvarse antes de emprender un viaje, ya que puede hacer que la cámara se encienda y se apague y que se produzcan fragmentos aleatorios de la grabación de la ruta. *El suministro constante de energía en el vehículo puede hacer que esta función se comporte de manera diferente, por ejemplo, dejar la cámara encendida, lo que puede agotar la batería del coche. - DETECCIÓN DE MOVIMIENTO - una función diseñada para operar mientras el vehículo está aparcado - requiere alimentación constante y la cámara debe perma- necer encendida. El DVR comenzará a grabar automácamente cuando se detecte movimiento, y dejará de grabar unos segundos después de que el ningún movimiento delante del objevo de la cámara. Tenga en cuenta que esta función puede provocar la descarga de la batería del coche. Es necesario desacvar la función antes de ponerse en marcha, ya que puede hacer que la cámara se encienda y apague y que se produzcan fragmentos aleatorios de la grabación de la ruta. ¡NOTA

Ulice únicamente el cargador original con una corriente de carga de 5V/1,5A. (No lo enchufe directamente a una toma de 220/230V). El incumplimiento de las instrucciones puede dañar la cámara o provocar situaciones de peligro. Debido a la connua mejora del producto, el fabricante se reserva el derecho de realizar cambios en el aparato y su kit sin previo aviso. Algunas funciones descritas en este manual pueden diferir ligeramente de la realidad.

Procesador: Generalplus 6248 | Resolución de grabación: Cámara frontal: Full HD 1920x1080p/30fps, cámara trasera: HD 1280x720p/30fps | Sensor: SC2063 | Lente: gran angular 4G | Ángulo de visión: 170° | Pantalla: 3” | Memoria: tarjetas micro SD Hasta 64 GB Clase 10 | Formato de grabación de vídeo: AVI | WDR: Sí | Modo nocturno: Sí | Alimentación: 5V/1,5A | USB: USB-C | Micrófono/altavoz: Integrado | Batería: Integrada | Dimensiones: 95x55x20 mm | Peso (con asa): 120g

12. TARJETA DE GARANTÍA/RECLAMACIONES

El producto ene una garana de 24 meses. Las condiciones de la garana pueden consultarse en hps://xblitz.pl/gwarancja/ Las quejas deben presentarse ulizando el formulario de quejas que se encuentra en: hp://reklamacje.kgktrend.pl/ Encontrará información detallada, contacto y dirección de servicio en: www.xblitz.pl. Las especicaciones y el contenido están sujetos a cambios sin previo aviso. Roga- mos disculpen las molesas.130 131
