BEDIENUNGSANLEITUNG S7 Duo Xblitz

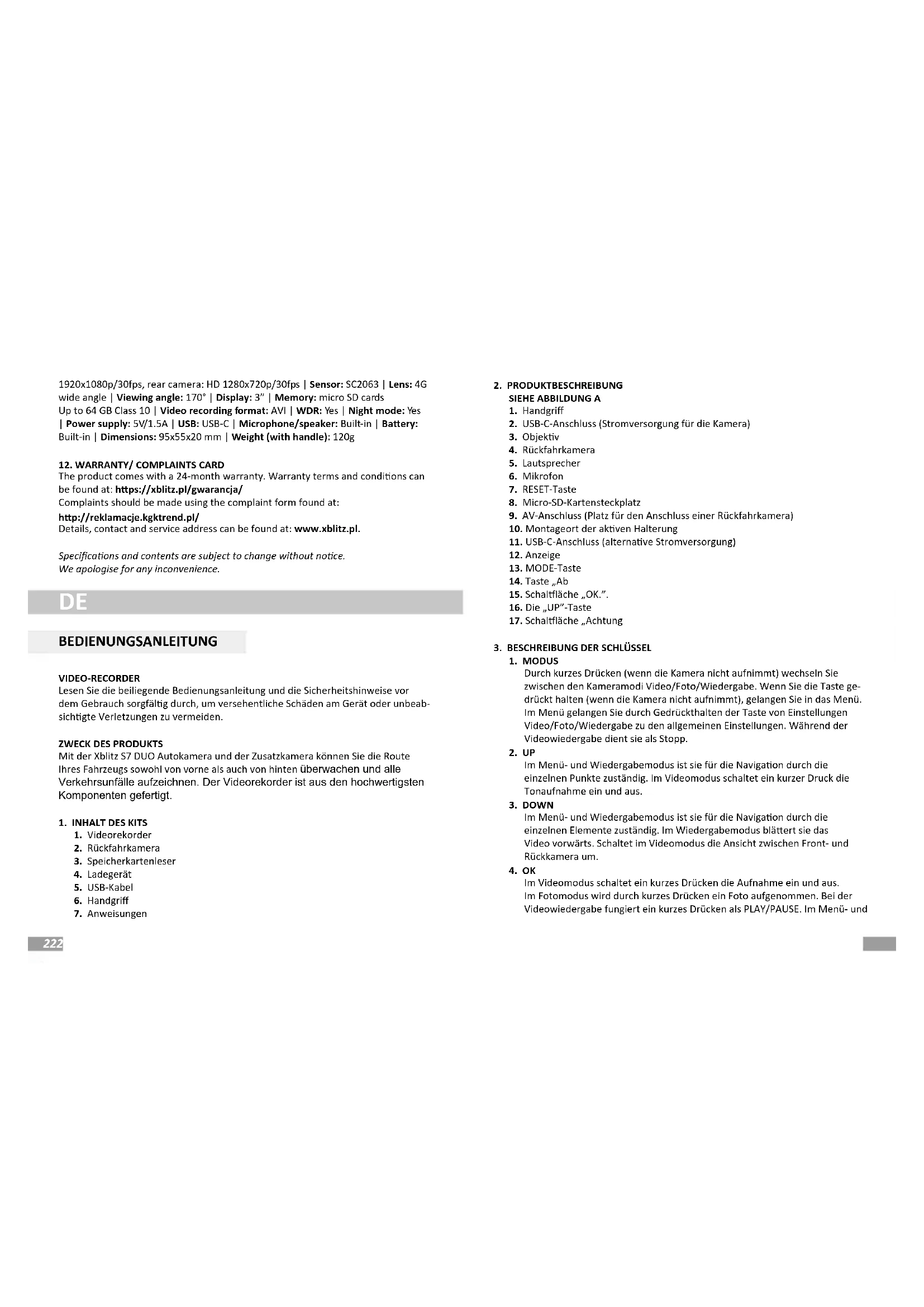

BEDIENUNGSANLEITUNG VIDEO-RECORDER Lesen Sie die beiliegende Bedienungsanleitung und die Sicherheitshinweise vor dem Gebrauch sorgfälg durch, um versehentliche Schäden am Gerät oder unbeab- sichgte Verletzungen zu vermeiden.

Mit der Xblitz S7 DUO Autokamera und der Zusatzkamera können Sie die Route Ihres Fahrzeugs sowohl von vorne als auch von hinten überwachen und alle Verkehrsunfälle aufzeichnen. Der Videorekorder ist aus den hochwertigsten Komponenten gefertigt.

3. Speicherkartenleser

2. PRODUKTBESCHREIBUNG

2. USB-C-Anschluss (Stromversorgung für die Kamera)

8. Micro-SD-Kartensteckplatz

9. AV-Anschluss (Platz für den Anschluss einer Rückfahrkamera)

10. Montageort der akven Halterung

11. USB-C-Anschluss (alternave Stromversorgung)

15. Schalläche „OK.”.

17. Schalläche „Achtung

3. BESCHREIBUNG DER SCHLÜSSEL

Durch kurzes Drücken (wenn die Kamera nicht aufnimmt) wechseln Sie zwischen den Kameramodi Video/Foto/Wiedergabe. Wenn Sie die Taste ge- drückt halten (wenn die Kamera nicht aufnimmt), gelangen Sie in das Menü. Im Menü gelangen Sie durch Gedrückthalten der Taste von Einstellungen Video/Foto/Wiedergabe zu den allgemeinen Einstellungen. Während der Videowiedergabe dient sie als Stopp.

Im Menü- und Wiedergabemodus ist sie für die Navigaon durch die einzelnen Punkte zuständig. Im Videomodus schaltet ein kurzer Druck die Tonaufnahme ein und aus.

Im Menü- und Wiedergabemodus ist sie für die Navigaon durch die einzelnen Elemente zuständig. Im Wiedergabemodus bläert sie das Video vorwärts. Schaltet im Videomodus die Ansicht zwischen Front- und Rückkamera um.

Im Videomodus schaltet ein kurzes Drücken die Aufnahme ein und aus. Im Fotomodus wird durch kurzes Drücken ein Foto aufgenommen. Bei der Videowiedergabe fungiert ein kurzes Drücken als PLAY/PAUSE. Im Menü- und24 25 Wiedergabemodus bestägt ein kurzes Drücken die einzelnen Akonen. Wenn Sie die Taste 3 Sekunden lang gedrückt halten, wird die Kamera ein-/ ausgeschaltet.

Während der Videoaufzeichnung schützt das Drücken der Taste die aktuelle Aufnahme vor einem späteren Überschreiben. Wenn Sie die Taste 3 Sekun- den lang gedrückt halten, wird das Kameradisplay ein-/ausgeschaltet.

Durch Drücken von wird die Kamera zurückgesetzt und die Standardeinstel- lungen der Kamera werden wiederhergestellt.

4. VOR DER VERWENDUNG

1. Es wird empfohlen, Original-Micro-SD-Karten der Klasse 10 oder höher zu

2. Bevor Sie die Karte in den Rekorder einsetzen, muss sie auf dem Computer

im FAT32- oder exFAT-Dateisystem (je nach Karte) und anschließend im Rekorder formaert werden.

3. Die Kamera muss beim Einsetzen der Speicherkarte ausgeschaltet sein, da

sonst die Karte und das Gerät beschädigt werden können. Dasselbe gilt für das Enernen der Karte aus dem Gerät.

4. Die Kamera ist mit einer Baerie ausgestaet, die es ermöglicht, die DVR-E-

instellungen beizubehalten, wenn das Gerät nicht eingesteckt ist, und den Parkmodus ordnungsgemäß zu akvieren.

5. Wenn die Speicherkarte voll ist, werden die ältesten ungeschützten Aufna-

6. Es wird empfohlen, die Opon G - SENSOR auf das Minimum einzustellen,

um zu vermeiden, dass unnöges Material, z.B. durch unebene Fahrba- hnoberächen, gesichert wird und dadurch Platz auf der Speicherkarte verloren geht.

7. Ton: Das Gerät verfügt über ein eingebautes Kondensatormikrofon, das alle

Umgebungsgeräusche aufnimmt. Geräusche können sich überlagern und zu Verzerrungen führen.

5. KAMERAINSTALLATION

1. Wählen Sie aus, wo die Kamera angebracht werden soll. Am besten ist es,

die Kamera so zu posionieren, dass die Anzeigevorschau so viel wie möglich vom Bereich vor dem Fahrzeug zeigt. Stellen Sie sicher, dass die Kamera die Sicht des Fahrers während der Fahrt nicht behindert.

2. Befesgen Sie die Halterung an der Windschutzscheibe und schließen Sie

die Kamera daran an.

3. Verlegen Sie das USB-Kabel wie oben gezeigt.

4. Schließen Sie den USB-C-Stecker an die Halterung an.

5. Bringen Sie eine zweite Kamera am Heck des Fahrzeugs an.

6. Verlegen Sie das AV-Kabel zum Rekorder so, dass es während der Fahrt nicht

7. Schließen Sie den AV-Stecker an den AV-Anschluss der Kamera an.

8. Schließen Sie das Ladegerät an eine 12/24-Volt-Zigareenanzünderbuchse

an. EINBAU EINER RÜCKFAHRKAMERA: Der Montageort der zusätzlichen Kamera, die im Kit enthalten ist, hängt von Ihren Präferenzen ab. Die Kamera erfüllt die IP67-Normen für Wasserdichgkeit (weerfest). ANSCHLUSS EINER RÜCKFAHRKAMERA: Schließen Sie das mitgelieferte schwarze Kabel an den AV-Anschluss des Haupt- geräts an. Ziehen Sie es dorthin, wo die sekundäre Kamera monert ist, und schließen Sie es an. Vergewissern Sie sich, dass das Hauptgerät die sekundäre Kamera sehen kann (falls nicht, prüfen Sie, ob das Kabel richg in beide Anschlüsse eingesteckt ist). EINBAU EINER RÜCKFAHRKAMERA: Die von der Rückfahrkamera ausgehenden Drähte sollten mit den Versorgungs- drähten des Rückfahrlichts verbunden werden (rot = plus). Auf diese Weise wird eine Rückfahrkamera angeschlossen. Die ausgehende Installaon sollte gut isoliert und frei von mechanischer Belastung sein.

1. Legen Sie eine Micro-SD-Speicherkarte ein, die mit dem Dateisystem FAT32

oder exFAT (je nach Speicherkarte) formaert ist.

2. Moneren Sie die Kamera und schließen Sie sie an das Stromnetz an.

3. Im Menü einstellen:

a. Datum und Uhrzeit. b. Schleifenaufzeichnung (Aufnahmezeit einstellen). Wenn Sie die Schleifena- ufzeichnung deakvieren, werden die Dateien nicht überschrieben. c. Es wird empfohlen, die höchstmögliche Auösung einzustellen. d. Stellen Sie den Überlastungssensor des G-Sensors auf die niedrigstmögliche Empndlichkeit ein, damit die Kamera keine Unebenheiten auf der Straße erfasst und unnöge Aufnahmen macht. e. Passen Sie die übrigen Einstellungen nach Ihren eigenen Wünschen an.

4. Die Kamera beginnt automasch mit der Aufzeichnung, sobald Sie sie

einschalten (vorausgesetzt, der Zigareenanzünder Ihres Autos ist nicht dauerha mit Strom versorgt).26 27

7. HAUPTMERKMALE DER KAMERA

Die Kamera verfügt über 3 Betriebsmodi. Aufnahmemodus - In diesem Modus nimmt die Kamera Videos auf. Fotomodus - In diesem Modus nimmt die Kamera Fotos auf. Wiedergabemodus - Anzeige des von der Kamera aufgezeichneten Materials.

2. Schleifenaufzeichnung

Die Kamera teilt die Aufnahmen entsprechend den gewählten Zeiteinstellungen auf.

Die Kamera kann in verschiedenen Auösungen aufzeichnen. Je höher die Auösung ist, desto besser ist die Aufnahmequalität. Hinweis: Je besser die Qualität der Aufnahme ist, desto mehr Speicherplatz wird auf der Speicherkarte belegt.

Schwerkrasensor. Wenn der Sensor zum Zeitpunkt einer Kollision akviert wird, wird die Aufzeichnungsdatei vor dem Überschreiben geschützt. Es wird empfohlen, den niedrigsten verfügbaren Wert einzustellen, da die Kamera bei einem höheren Wert möglicherweise Erschüerungen aufnimmt, die durch Unregelmäßigkeiten auf der Straße.

Nach dem Einschalten der Kamera, die im Auto unter Strom steht oder bis die Baerie in der Kamera entladen ist, nimmt sie die Erschüerung des Autos auf (z. B. bei einem Parkrempler), schaltet sich ein und beginnt mit der Aufnahme (Aufnahmen sind automasch gegen Überschreiben geschützt). Während der Fahrt ist es ratsam, den Parkmodus auszuschalten, da er aufgezeichnete Vide- oloops unterbrechen und Platz auf der Speicherkarte beanspruchen kann.

6. Bewegungserkennung

Wenn die Kamera eingeschaltet und im akven Stromversorgungsmodus belas- sen wird, zeichnet sie ein kurzes Video auf, wenn eine Bewegung erkannt wird.

Die Kamera verfügt über ein eingebautes Mikrofon zur Aufnahme von Umge- bungsgeräuschen.

Die mitgelieferte Rückfahrkamera kann als Rückfahrkamera verwendet werden. Wenn sie richg angeschlossen ist, schaltet das Bild automasch auf die Ansicht der Zusatzkamera um, wenn der Rückwärtsgang eingelegt wird.

1. Nachtmodus - Hier können Sie die Aufnahme im Nachtmodus akvieren

2. Auösung - Hier können Sie die Auösung der aufgezeichneten Videoda-

3. Schleifenaufzeichnung - ermöglicht es Ihnen, die Länge der aufgezeichneten

4. Belichtung - ermöglicht die Einstellung der Belichtungskorrektur des aufge-

nommenen Bildes, um Über- oder Unterbelichtung zu vermeiden.

5. Bewegungserkennung - ermöglicht es Ihnen, den Modus zu akvieren oder

zu deakvieren, in dem die Kamera mit der Videoaufzeichnung beginnt, wenn eine Bewegung vor der Kamera erkannt wird.

6. Audioaufnahme - ermöglicht es Ihnen, die Audioaufnahme durch die

Kamera zu akvieren oder zu deakvieren.

7. Datumsstempel - Hier können Sie die Anzeige von Datum und Uhrzeit auf

aufgezeichneten Videos akvieren oder deakvieren.

8. G-Sensor - Hier können Sie die Empndlichkeit des Schwerkrasensors

9. Parkmodus - Hier können Sie den Parkmodus akvieren oder deakvieren.

1. Auösung - Hier können Sie die Auösung der aufgenommenen Bilder

2. Qualität - Hier können Sie die Qualität der aufgenommenen Fotos einstellen

(je höher die Qualität, desto mehr Speicherplatz wird für die Fotos benögt).

3. Weißabgleich - ermöglicht die Anpassung der Kameraparameter an das

vorherrschende Licht.

4. ISO - Hier können Sie die Lichtempndlichkeit des Kamerasensors einstellen.

5. Belichtung - ermöglicht die Einstellung der Belichtungskorrektur für die

aufgenommenen Bilder, um Über- oder Unterbelichtung zu vermeiden.

6. Schnellansicht - ermöglicht Ihnen eine kurze Anzeige der aufgenommenen

Bilder auf dem Kamerabildschirm.

7. Datumsstempel - Hier können Sie die Anzeige von Datum und Uhrzeit auf

den aufgenommenen Bildern akvieren oder deakvieren.

8. Löschen - ermöglicht es Ihnen, eine einzelne Datei oder alle Dateien zu

löschen. WIEDERGABE-MODUS:

1. Löschen - ermöglicht es Ihnen, eine oder alle Aufzeichnungsdateien zu

2. Sichern - ermöglicht es Ihnen, eine oder alle Aufnahmedateien zu sichern

und den Schutz aufzuheben. ALLGEMEINE OPTIONEN:28 29

1. Datum/Uhrzeit - Einstellungen für Datum und Uhrzeit.

2. Bildschirmschoner - Legen Sie die Zeit fest, nach der das Display des Geräts

3. Automasche Abschaltung - Einstellungen für die Zeit, nach der sich das

Gerät automasch ausschaltet, wenn keine Aufnahme erfolgt.

4. Systemtöne - Akvieren oder Deakvieren der Menünavigaonstöne.

5. WDR (Wide Dynamic Range) - dank dieser Funkon ist die Kamera in der

Lage, mit Hilfe geeigneter Algorithmen zur Analyse der Bildbelichtung und zur dynamischen Änderung des Wertes unter- und überbelichteter Pixel unterbelichtete Elemente im Bild sichtbar zu machen und die Szene trotz hohen Kontrasts genau aufzunehmen.

6. Sprache - Auswahl der Menüsprache.

7. Frequenz - Wählen Sie die Bildwiederholfrequenz (50Hz oder 60Hz) - 50Hz

ist die empfohlene Einstellung.

8. Formaeren - formaert die Micro-SD-Karte in der Kamera.

9. Version - die Sowareversion der Kamera.

10. Standardeinstellungen - setzt das Gerät auf die Standardeinstellungen

9. VORSICHTSMASSNAHMEN

1. Nehmen Sie die Kamera nicht selbst auseinander und greifen Sie nicht

in ihre Konstrukon ein. Wenden Sie sich im Falle einer Störung an den Kundendienst.

2. Verwenden Sie nur Originalzubehör.

3. Verwenden Sie nur das mitgelieferte Original-Ladegerät. Die Verwendung

eines anderen Netzteils kann die Leistung des Akkus beeinträchgen.

4. Das Gerät darf nicht im Widerspruch zu den Gesetzen Ihres Landes oder

Ihrer Region verwendet werden.

5. Zulässige Betriebstemperaturen: 0-35 °C, Lagerung: +5 bis +45 °C, Lufe-

uchgkeit: 5-90 °C ohne Kondensaon.

6. Setzen Sie das Gerät keinen Beschädigungen oder Stößen aus.

7. Achten Sie auf die Sauberkeit des Produkts, insbesondere des Objekvs.

Verwenden Sie zur Reinigung keine Reinigungsmiel oder Chemikalien.

8. Reinigen Sie das Gerät nur, wenn es vom Netz getrennt ist.

9. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

10. Setzen Sie das Gerät keinen sehr hohen Temperaturen oder Feuer aus.

11. Wenn Sie den Geruch von verbranntem Plask oder verbrannter Elektronik

in der Kamera wahrnehmen, trennen Sie das Gerät so schnell wie möglich vom Stromnetz und wenden Sie sich an den Kundendienst.

1. Gerät lässt sich nicht einschalten, Bildschirm blinkt.

Laden Sie vor der Inbetriebnahme die Baerie des Geräts auf und über- prüfen Sie den Anschluss an der Zigareenanzünderbuchse.

2. Das Gerät schaltet sich nicht automasch ein/aus.

Der Grund für dieses Verhalten kann die konstante Stromversorgung über den Zigareenanzünder sein.

3. Die Kamera stoppt die Aufnahme bzw. überschreibt die Aufnahmen nicht.

Prüfen: G-SENSOR - eine Funkon, mit der Aufnahmen mit aufgezeichneten Überlastungen (z.B. unebener Belag, Bremsen, Auahren auf eine Bordstein- kante oder über eine Bodenschwelle usw.) vor dem Überschreiben geschützt werden. Wenn Sie diese Funkon verwenden, müssen Sie die Speicherkarte in regelmäßigen Abständen auf Ihrem Computer und anschließend auf der Kamera formaeren. Letztendlich wird jede Datei auf dem Datenträger vor dem Überschreiben geschützt und das Gerät kann keine weitere Strecke aufzeichnen - es wird nicht in einer Schleife aufgezeichnet. Wir empfehlen, den Sensor entsprechend Ihrem Fahrsl und den Straßenverhältnissen einzustellen. Sie können die Opon auch komple deakvieren. In diesem Fall wird die jeweils älteste Datei überschrieben und die Karte muss nicht regelmäßig formaert werden. Denken Sie nach der Einstellung der Funkon daran, die Speicherkarte zu formaeren.

4. Die Kamera schaltet sich ein und aus.

Prüfen: PARKMODUS/MONITOR und BEWEGUNGSERKENNUNG - diese Funkonen sind für den Betrieb bei geparktem Fahrzeug vorgesehen. Deak- vieren Sie die Funkonen, bevor Sie losfahren, da sie dazu führen können, dass sich die Kamera ein- und ausschaltet und zufällige Fragmente der Routenaufzeichnungen macht. Wenn die Funkonen deakviert sind, prüfen Sie, ob der Fehler ohne eingesetzte Speicherkarte auri.

5. Die Kamera zeichnet Abschnie der Strecke auf bzw. macht schprobenar-

g fortlaufende Aufnahmen. Prüfen: BEWEGUNGSERKENNUNG - eine Funkon, die bei geparktem Fah- rzeug arbeitet. Sie müssen die Funkon deakvieren, bevor Sie losfahren, da sie dazu führen kann, dass sich die Kamera ein- und ausschaltet und zufällige Fragmente der Routenaufzeichnungen macht. Wenn die Funkon deakviert ist, prüfen Sie, ob der Fehler ohne eingesetzte Speicherkarte auri.

6. Das Gerät zeigt die Meldung „Karte voll” an oder liest die Karte nicht.

Überprüfen Sie die Funktionen «G-Sensor» und «Parkmodus» und stellen Sie sie auf Minimum

Die Karte muss auf dem Computer im FAT32- oder exFAT-Dateisystem (je nach Karte) und anschließend im Rekorder formatiert werden

Ist die gewählte Kartenkapazität und ihre Spezifikation (micro SD, Klasse 10 - U1, V10 zusätzlich empfohlen) für Ihr Gerät geeignet (wir empfehlen, Karten von namhaften Herstellern zu verwenden, wir empfehlen

Wenn Sie einen Fehler feststellen, ersetzen Sie die Karte durch eine neue Karte von einem oziellen Händler.30 31

7. Das Gerät nimmt verrauschten, verzerrten und unklaren Ton auf.

Das Gerät verfügt über ein hochempndliches Mikrofon, das alle Umge- bungsgeräusche aufnimmt. Die aufgenommenen Geräusche können sich überschneiden. Auch die Belüungsönungen der Windschutzscheibe können den Ton verzerren.

8. Das Gerät antwortet nicht.

Drücken Sie kurz die Reset-Taste oder setzen Sie das Gerät auf die Werkse- instellungen zurück.

9. In den Aufnahmen sind Querspuren zu sehen.

Falsche Einstellung des Bildfrequenzwertes. Stellen Sie den Frequenzwert auf „50Hz” oder „60Hz” ein, je nach lokalen Einstellungen.

10. Gri löst sich vom Glas/klebt nicht.

Eneen Sie die Oberächen gut, bevor Sie die Halterung auf dem Glas anbringen. Denken Sie daran, hohe Temperaturen zu vermeiden, da diese zu einer Verformung des Halters und zu Schäden am Rekorder selbst führen können. ANMERKUNGEN: - G-SENSOR - eine Funkon, mit der Aufnahmen mit aufgezeichneten Überlastun- gen (z.B. unebener Belag, Bremsen, Auahren auf eine Bordsteinkante oder über eine Bodenschwelle usw.) vor dem Überschreiben geschützt werden. Wenn der Benutzer diese Funkon verwendet funkon sollten Sie eine regelmäßige Formae- rung der Speicherkarte im Computer und anschließend in der Kamera durchführen. Denn schließlich wird jede Datei auf dem Datenträger vor dem Überschreiben geschützt und das Gerät kann nicht die weitere Strecke - es wird nicht in einer Schleife aufgezeichnet. Wir empfehlen, den Sensor entsprechend Ihrem Fahrsl und den Straßenverhältnissen einzustellen. Sie können diese Opon auch komple de- akvieren. In diesem Fall wird die jeweils älteste Datei überschrieben und die Karte wird nicht gelöscht. muss in regelmäßigen Abständen formaert werden. - PARKING MODE/MONITOR - eine Funkon, die für den Betrieb bei geparktem Fahrzeug entwickelt wurde, verwendet Baeriestrom*, wenn der DVR vollständig aufgeladen ist - (*wenn er über eine eingebaute Baerie verfügt). In diesem Fall wird die Kamera nach wenn eine Erschüerung erkannt wird, beginnt das Gerät mit der Aufzeichnung eines Videos von einigen Sekunden - bis der Akku entladen ist. Wenn Sie diese Funkon verwenden, denken Sie daran, dass der Akku des Geräts aufgeladen sein muss, wenn die Funkon akviert (gestartet) wird. Sie sollte deakviert werden bevor Sie sich auf die Reise begeben, da dies dazu führen kann, dass sich die Kamera ein- und ausschaltet und zufällige Fragmente von Routenauf- nahmen macht. *Die konstante Stromversorgung im Fahrzeug kann dazu führen, dass sich diese Funkon anders verhält, z. B. wenn die Kamera eingeschaltet bleibt, wodurch die Autobaerie entladen werden kann. - Die Bewegungserkennung - eine Funkon für den Betrieb bei geparktem Fahrzeug - erfordert eine konstante Stromversorgung und die Kamera muss eingeschaltet bleiben. Der Digitalrekorder beginnt automasch mit der Aufnahme, wenn eine Bewegung erkannt wird, und stoppt die Aufnahme einige Sekunden nach dem keine Bewegung vor dem Kameraobjekv. Bie beachten Sie, dass diese Funkon zu einer Entladung der Autobaerie führen kann. Sie müssen die Funkon deak- vieren, bevor Sie sich auf den Weg machen, da sie dazu führen kann, dass sich die Kamera ein- und ausschaltet und zufällige Fragmente von Routenaufnahmen macht. HINWEIS! Verwenden Sie nur das Original-Ladegerät mit einem Ladestrom von 5V/1,5A. (Nicht direkt an eine 220/230-V-Steckdose anschließen). Die Nichtbeachtung der Anwe- isungen kann die Kamera beschädigen oder zu gefährlichen Situaonen führen. Aufgrund der ständigen Produktverbesserung behält sich der Hersteller das Recht vor, ohne vorherige Ankündigung Änderungen am Gerät und seinem Zubehör vorzunehmen. Einige in diesem Handbuch beschriebene Funkonen können leicht von der Realität abweichen.

Prozessor: Generalplus 6248 | Aufnahmeauösung: Frontkamera: Full HD 1920x1080p/30fps, Rückkamera: HD 1280x720p/30fps | Sensor: SC2063 | Objekv: 4G Weitwinkel | Betrachtungswinkel: 170° | Display: 3” | Speicher: micro SD-Karten Bis zu 64 GB Klasse 10 | Videoaufnahmeformat: AVI | WDR: Ja | Nachtmodus: Ja | Stromversorgung: 5V/1,5A | USB: USB-C | Mikrofon/Lautspre- cher: Eingebaut | Akku: Eingebaut | Abmessungen: 95x55x20mm | Gewicht (mit Gri): 120g

12. GARANTIE-/ REKLAMATIONSKARTE

Das Produkt wird mit einer 24-monagen Garane geliefert. Die Garanebedingun- gen nden Sie unter: hps://xblitz.pl/gwarancja/ Beschwerden müssen unter Verwendung des Beschwerdeformulars eingereicht werden, das Sie unter folgender Adresse nden: hp://reklamacje.kgktrend.pl/ Einzelheiten, Kontakt und Serviceadresse nden Sie unter: www.xblitz.pl. Änderungen der technischen Daten und des Inhalts sind ohne Vorankündigung vorbehalten

Wir entschuldigen uns für etwaige Unannehmlichkeiten.32 33
