Marque	Nikon
Modèle	AF-S 35mm f/1.8G DX
Type de produit	Objectif photo
Type d'objectif	Objectif NIKKOR DX AF-S de type G avec CPU intégré, monture à baïonnette Nikon (format DX)
Focale	35 mm
Ouverture maximale	f/1.8
Construction optique	8 éléments en 6 groupes (1 lentille asphérique)
Angle de champ	44°
Distance minimale de mise au point	0,3 m (à partir du plan focal)
Nombre de lamelles du diaphragme	7 (circulaires)
Plage d'ouvertures	f/1.8 à f/22
Diamètre de fixation pour accessoires	52 mm (P = 0,75 mm)
Dimensions (diamètre × longueur)	Environ 70 mm × 52,5 mm
Poids	Environ 200 g
Moteur autofocus	Moteur silencieux SWM (Silent Wave Motor)
Mode de mise au point	Autofocus (M/A) avec priorité manuelle, mise au point manuelle (M)
Accessoires fournis	Bouchon avant LC-52 (52 mm), bouchon arrière, parasoleil HB-46, étui souple CL-0913
Entretien et nettoyage	Nettoyer la lentille avec une soufflette ou un tissu doux légèrement humecté d'éthanol. Nettoyer régulièrement les contacts CPU. Ne pas utiliser de solvants organiques.
Sécurité	Ne pas démonter, ne pas regarder le soleil dans l'objectif, tenir hors de portée des enfants, éviter les gaz inflammables, maintenir au sec.
Réparabilité	Réparations par technicien qualifié uniquement. Consulter un centre de service agréé Nikon.

FOIRE AUX QUESTIONS - AFS 35mm f1.8G DX NIKON

Comment fixer l'objectif sur l'appareil photo ?

Éteignez l'appareil, retirez le bouchon arrière de l'objectif, alignez le repère de montage de l'objectif avec celui de l'appareil, puis tournez l'objectif dans le sens inverse des aiguilles d'une montre jusqu'au déclic.

Comment utiliser l'autofocus avec priorité manuelle (mode M/A) ?

Réglez le commutateur de mode de mise au point sur M/A. L'autofocus est activé, mais vous pouvez tourner la bague de mise au point manuelle tout en appuyant à mi-course sur le déclencheur pour effectuer une mise au point manuelle. Relâchez pour revenir à l'autofocus.

Comment nettoyer la lentille de l'objectif ?

Utilisez une soufflette ou une brosse de nettoyage pour enlever la poussière. Pour les traces, utilisez un tissu doux légèrement humidifié avec de l'alcool éthylique (éthanol), en procédant par mouvements circulaires du centre vers l'extérieur. N'utilisez jamais de solvants organiques.

Puis-je utiliser le flash intégré avec cet objectif ?

Oui, mais à une distance minimale de 0,6 m. Pour éviter le vignettage, n'utilisez pas le parasoleil lorsque vous utilisez le flash intégré.

Comment fixer le parasoleil ?

Alignez le repère de fixation du parasoleil sur le parasoleil avec le repère de montage du parasoleil sur l'objectif, puis tournez le parasoleil dans le sens inverse des aiguilles d'une montre jusqu'au déclic. Vérifiez que le repère de montage est aligné sur le repère de réglage (—o).

Quels accessoires sont fournis avec l'objectif ?

Les accessoires fournis sont : bouchon d'objectif avant LC-52, bouchon arrière, parasoleil HB-46 et étui souple CL-0913.

Comment ranger l'objectif en toute sécurité ?

Fixez les bouchons avant et arrière, rangez l'objectif à l'abri de la lumière directe du soleil, dans un endroit sec et frais pour éviter la moisissure et la rouille. Évitez les produits chimiques comme le camphre ou la naphtaline.

Quelle est la distance minimale de mise au point ?

La distance minimale de mise au point est de 0,3 mètre à partir du plan focal de l'appareil photo.

Que faire en cas de dysfonctionnement ou de fumée ?

Éteignez immédiatement l'appareil, retirez les piles en prenant soin de ne pas vous brûler, puis confiez le produit à un centre de service agréé Nikon pour le faire vérifier.

Cet objectif est-il compatible avec tous les appareils Nikon ?

Non, cet objectif est spécialement conçu pour les reflex numériques Nikon au format DX (comme les séries D300 et D90). Monté sur un boîtier DX, la focale équivaut à environ 52,5 mm en format 24×36.

MODE D'EMPLOI AFS 35mm f1.8G DX NIKON

Manuel d'utilisation P. 24

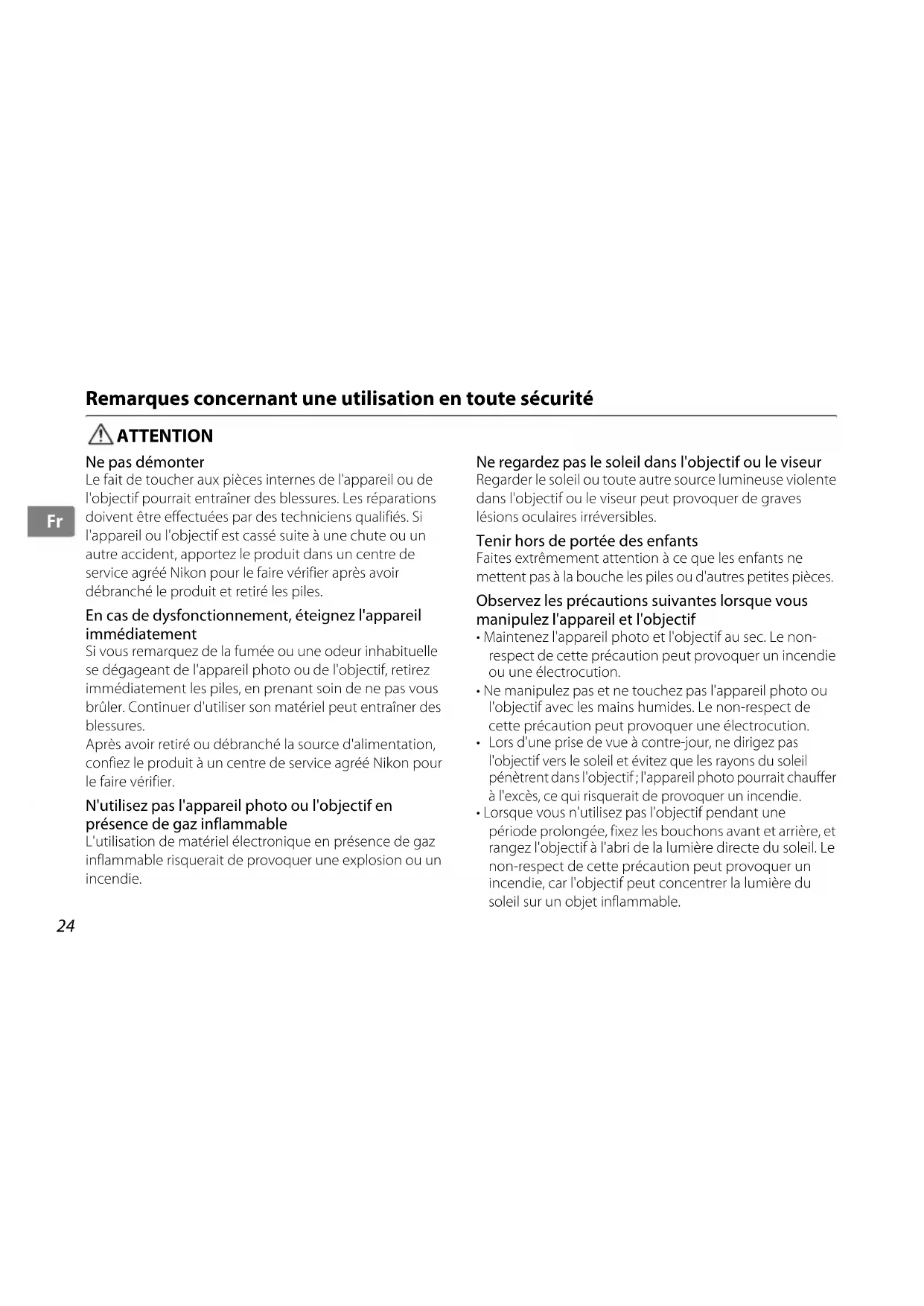

Remarques concernant une utilisation en toute sécurité

ATTENTION

Ne pas démonter

Le fait de toucher aux pièces internes de l'appareil ou de l'objectif pourrait entraîner des blessures. Les réparations doivent être effectuées par des techniciens qualifiés. Si l'appareil ou l'objectif est cassé suite à une chute ou un autre accident, apportez le produit dans un centre de service agréé Nikon pour le faire vérifier après avoir débranché le produit et retiré les piles.

En cas de dysfonctionnement, éteignez l'appareil immédiatement

Si vous remarquez de la fumée ou une odeur inhabituelle se dégageant de l'appareil photo ou de l'objectif, retirez immédiatement les piles, en prenant soin de ne pas vous brûler. Continuer d'utiliser son matériel peut entraîner des blessures.

Après avoir retiré ou débranché la source d'alimentation, confiez le produit à un centre de service agréé Nikon pour le faire vérifier.

N'utilisez pas l'appareil photo ou l'objectif en présence de gaz inflammable

L'utilisation de matériel électronique en présence de gaz inflammable risquerait de provoquer une explosion ou un incendie.

Ne regardez pas le soleil dans l'objectif ou le viseur

Regarder le soleil ou toute autre source lumineuse violente dans l'objectif ou le viseur peut provoquer de graves lésions oculaires irréversibles.

Tenir hors de portée des enfants

Faites extrêmement attention à ce que les enfants ne mettent pas à la bouche les piles ou d'autres petites pièces.

Observez les précautions suivantes lorsque vous manipulez l'appareil et l'objectif

• Maintenez l'appareil photo et l'objectif au sec. Le non-respect de cette précaution peut provoquer un incendie ou une électrocution.
• Ne manipulez pas et ne touchez pas l'appareil photo ou l'objectif avec les mains humides. Le non-respect de cette précaution peut provoquer une électrocution.
• Lors d'une prise de vue à contre-jour, ne dirigez pas l'objectif vers le soleil et évitez que les rayons du soleil pénètrent dans l'objectif; l'appareil photo pourrait chauffer à l'excès, ce qui risquerait de provoquer un incendie.
• Lorsque vous n'utilisez pas l'objectif pendant une période prolongée, fixez les bouchons avant et arrière, et rangez l'objectif à l'abri de la lumière directe du soleil. Le non-respect de cette précaution peut provoquer un incendie, car l'objectif peut concentrer la lumière du soleil sur un objet inflammable.

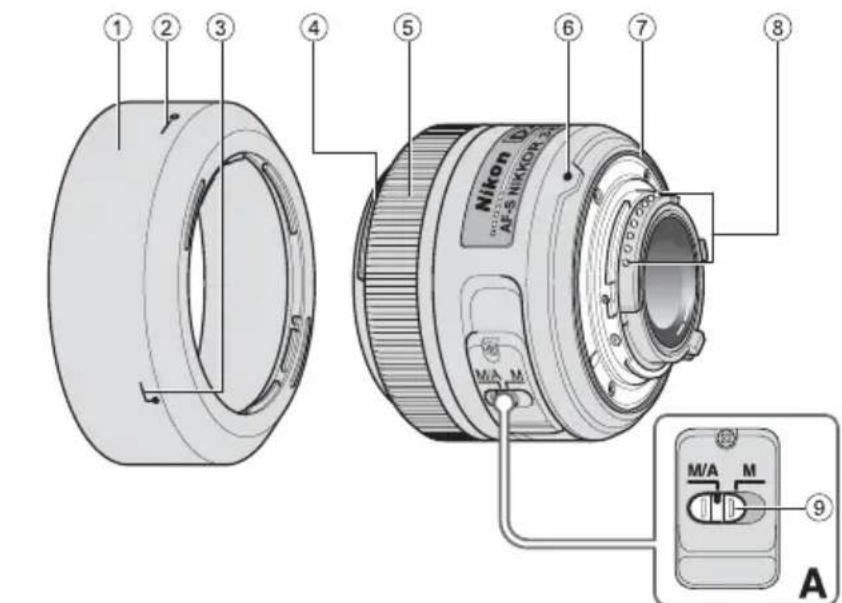

Nomenclature

① Parasoleil (P. 27)
②Repère de réglage du parasoleil (P. 27)
③Repère de fixation du parasoleil (P. 27)
④Repère de montage du parasoleil (P. 27)
⑤Bague de mise au point (P. 27)
⑥Repère de montage (P. 26)
⑦Joint en caoutchouc de l'objectif (P. 28)
⑧ Contacts électriques (P. 28)
⑨ Commutateur de mode de mise au point (P. 27)

( ) : Page de référence

Nous vous remercions d'avoir choisi l'objectif AF-S DX NIKKOR 35mm f/1,8G. Les objectifs DX Nikkor sont spécialement conçus pour les reflex numériques Nikon (format Nikon DX), notamment ceux des séries D300 et D90. Une fois monté sur des appareils photo au format Nikon DX, l'angle de champ de l'objectif équivaut à environ 1,5× la focale en format 24 × 36 mm. Avant d'utiliser cet objectif, veuillez lire ces instructions et vous reporter au Manuel d'utilisation de votre appareil photo.

Fr

■Principales caractéristiques

• Cet objectif utilise un moteur silencieux SWM pour entraîner le mécanisme de mise au point, permettant un autofocus régulier, silencieux et presque instantané. Le commutateur de mode de mise au point ⑨ sert à sélectionner facilement les modes autofocus (A) et mise au point manuelle (M).
• Un contrôle de l'exposition plus précis est possible lors de l'installation de cet objectif sur un appareil photo Nikon muni de la fonction de mesure matricielle couleur 3D, car les informations de distance au sujet sont transférées de l'objectif à l'appareil photo.
• L'utilisation d'une lentille asphérique offre de remarquables performances optiques pour un rendu exceptionnel. En outre, le diaphragme arrondi permet de créer des effets de flou intéressants et de rendre les zones de l'image non mises au point plus naturelles.
• Vous pouvez fixer jusqu'à deux flashes asservis sans câble SB-R200 sur l'objectif.

■Utilisation de l'objectif

Fixation de l'objectif sur l'appareil photo

1 Éteignez l'appareil photo.

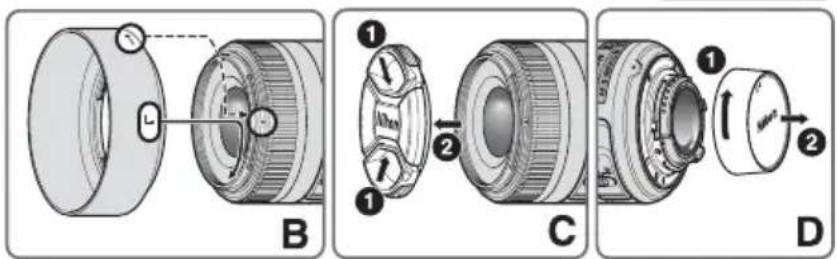

2 Ôtez le bouchon arrière de l'objectif. (Fig. D)
3 Alignez le repère de montage ⑥ de l'objectif avec le repère de montage de l'appareil photo, puis faites pivoter l'objectif dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il se mette en place. Assurez-vous que l'objectif est correctement positionné lorsque le repère de montage ⑥ se trouve au-dessus de l'objectif.
4 Ôtez le bouchon d'objectif avant. (Fig. C)

Retrait de l'objectif de l'appareil photo

1 Éteignez l'appareil photo.
2 Maintenez enfoncée la commande de déverrouillage de l'objectif située sur l'appareil photo tout en faisant pivoter l'objectif dans le sens des aiguilles d'une montre.

■Utilisation du parasoleil

Fixation du parasoleil

Alignez le repère de fixation du parasoleil (, l'un des deux repères) ③ sur le parasoleil avec le repère de montage du parasoleil ④ sur l'objectif et tournez le parasoleil dans le sens inverse des aiguilles d'une montre (vu à partir de l'arrière de l'appareil photo) jusqu'au déclic de mise en place (Fig. B).

• Vérifiez que le repère de montage du parasoleil est bien aligné sur le repère de réglage du parasoleil (—o) ②.
• Si le parasoleil n'est pas correctement fixé, il risque d'entraîner du vignettage.
• Pour faciliter le montage ou le retrait du parasoleil, tenez-le par la base (près du repère de fixation du parasoleil) et non par le bord extérieur.
• Avant de ranger l'objectif, fixez le parasoleil à l'envers.

Démontage du parasoleil

Tenez le parasoleil par la base (près du repère de fixation du parasoleil) et faites-le pivoter dans le sens des aiguilles d'une montre pour le retirer (l'objectif de l'appareil photo ne doit pas être dirigé vers vous).

■Mise au point (Fig. A)

Réglez le sélecteur de mise au point de l'appareil photo conformément au tableau ci-dessous.

Mode de mise au point de l'appareil	Mode de mise au point de l'objectif
	M/AM
AF	Autofocus avec priorité manuelle	Mise au point manuelle (assistance à la mise au point disponible)
MF	Mise au point manuelle (assistance à la mise au point disponible)

Pour plus de détails concernant le mode de mise au point de l'appareil, reportez-vous au Manuel d'utilisation de l'appareil photo.

Autofocus avec priorité manuelle (Mode M/A)

1 Réglez le commutateur de mode de mise au point ⑨ de l'objectif sur M/A.
2 L'autofocus est activé, mais il est possible d'utiliser la mise au point manuelle en tournant la bague de mise au point ⑤ manuelle séparée tout en appuyant sur le déclencheur à mi-course ou en enfonçant la commande AF-ON du boîtier, pour autant que votre appareil en soit équipé.
3 Appuyez sur le déclencheur à mi-course ou appuyez de nouveau sur la commande AF-ON pour annuler la mise au point manuelle et revenir à l'autofocus.

■Réglage de l'ouverture

Utilisez l'appareil photo pour régler l'ouverture.

■Flash intégré et vignettage

• Il est impossible d'utiliser le flash intégré à des distances inférieures à 0,6 m.
• Pour éviter le vignetage, n'utilisez pas le parasoleil.
  * Le vignettage est l'assombrissement des coins de l'image qui se produit lorsque la lumière émise par le flash est retenue par le parasoleil ou la monture de l'objectif en fonction de la distance de prise de vue.

■Entretien de l'objectif

• Il est important de nettoyer régulièrement les contacts électriques CPU ⑧ et de ne pas les endommager.
• Si le joint en caoutchouc de l'objectif ⑦ est endommagé, rendez-vous dans un centre de service agréé Nikon le plus proche pour réaliser les réparations nécessaires.

• Nettoyer la surface de l'objectif avec une soufflette ou une brosse de nettoyage. Pour enlever les poussières ou les traces, utiliser de préférence un tissu de coton doux, ou un tissu optique, légèrement humidifié avec de l'alcool éthylique (éthanol). Procédez par légers mouvements circulaires en partant du centre vers l'extérieur, en prenant soin de ne pas laisser de traces et de ne pas toucher d'autres zones de l'objectif.

• N'utilisez jamais de solvants organiques, tels que diluant ou benzène, pour nettoyer l'objectif, car vous risqueriez d'endommager le produit, de provoquer un incendie ou de vous blesser.

• Des filtres NC sont disponibles pour protéger la lentille de l'objectif avant. Le parasoleil assure également une bonne protection contre les chocs.
• Lorsque vous rangez l'objectif dans son étui souple, fixez les deux bouchons avant et arrière de l'objectif.
• Lorsque l'objectif est installé sur un appareil photo, ne saisissez et ne tenez pas l'appareil photo ainsi que l'objectif par le parasoleil.
• Si vous n'utilisez pas l'objectif pendant une période prolongée, rangez-le dans un endroit sec et frais afin d'éviter la formation de moisissure ou de rouille. Veillez à tenir le matériel éloigné des sources de lumière et des produits chimiques (camphre, naphtaline, etc.).
• Éviter les projections d'eau ainsi que l'immersion, qui peuvent provoquer la formation de rouille et des dommages irréparables.
• Certaines pièces de l'objectif sont en plastique renforcé. Pour éviter tout problème, ne pas soumettre l'objectif à de fortes chaleurs.

■Accessoires fournis

• Bouchon d'objectif avant encliquetable 52mm LC-52
• Bouchon arrière de l'objectif
• Parasoleil à baïonnette HB-46
- Étui souple pour objectif CL-0913

■Accessoire en option

• Filtres à visser 52mm

Caractéristiques

Type d'objectif : Objectif NIKKOR DX AF-S de type G avec CPU intégré et monture à baïonnette Nikon (spécialement conçu pour être utilisé sur des SLR Nikon numériques au format Nikon DX)

Focale : 35mm

Ouverture f/1,8

maximale :

Construction 8 éléments dans 6 groupes

optique : (1 lentille asphérique)

Angle de champ : 44°

Informations de distance : Communiquée à l'appareil photo

Mise au point : Système de mise au point arrière (RF), autofocus avec moteur silencieux, manuellement via une bague de mise au point indépendante

Distance minimale 0,3 m à partir du plan focal de mise au point :

Nb. de lamelles du 7 (circulaires) diaphragme :

Diaphragme : Entièrement automatique

Plage des f/1,8 à f/22

ouvertures :

Mesure de Via méthode pleine ouverture

l'exposition :

Diamètre de 52 mm (P = 0,75 mm)

fixation pour accessoires :

Dimensions : Env. 70 mm diam. × 52,5 mm (à partir du plan d'appui de la monture d'objectif de l'appareil)

Poids : Env. 200 g

Les caractéristiques et la conception sont susceptibles d'être modifiés sans préavis ni obligation de la part du fabricant.
