AFS 35mm f1.8G DX - Объектив фотоаппарата NIKON - Бесплатное руководство пользователя

Бренд	Nikon
Модель	AF-S 35mm f/1.8G DX
Тип продукта	Фотообъектив
Тип объектива	Объектив NIKKOR DX AF-S типа G со встроенным процессором, байонетное крепление Nikon (формат DX)
Фокусное расстояние	35 мм
Максимальная диафрагма	f/1.8
Оптическая конструкция	8 элементов в 6 группах (1 асферическая линза)
Угол поля зрения	44°
Минимальное расстояние фокусировки	0,3 м (от фокальной плоскости)
Количество лепестков диафрагмы	7 (круглых)
Диапазон диафрагмы	от f/1.8 до f/22
Диаметр крепления для аксессуаров	52 мм (P = 0,75 мм)
Габариты (диаметр × длина)	Приблизительно 70 мм × 52,5 мм
Вес	Приблизительно 200 г
Мотор автофокуса	Бесшумный мотор SWM (Silent Wave Motor)
Режим фокусировки	Автофокус (M/A) с приоритетом ручной фокусировки, ручная фокусировка (M)
Комплект поставки	Передняя крышка LC-52 (52 мм), задняя крышка, бленда HB-46, мягкий чехол CL-0913
Уход и чистка	Очищайте линзу с помощью груши или мягкой ткани, слегка смоченной этанолом. Регулярно очищайте контакты процессора. Не используйте органические растворители.
Безопасность	Не разбирайте, не смотрите на солнце через объектив, храните в недоступном для детей месте, избегайте воспламеняющихся газов, держите в сухом месте.
Ремонтопригодность	Ремонт только квалифицированным специалистом. Обратитесь в авторизованный сервисный центр Nikon.

Часто задаваемые вопросы - AFS 35mm f1.8G DX NIKON

Как установить объектив на камеру?

Выключите камеру, снимите заднюю крышку объектива, совместите установочную метку объектива с меткой на камере, затем поверните объектив против часовой стрелки до щелчка.

Как использовать автофокус с приоритетом ручной фокусировки (режим M/A)?

Установите переключатель режима фокусировки в положение M/A. Автофокус активирован, но вы можете вращать кольцо ручной фокусировки, наполовину нажав кнопку спуска, для ручной фокусировки. Отпустите для возврата к автофокусу.

Как чистить линзу объектива?

Используйте грушу или щеточку для удаления пыли. Для следов используйте мягкую ткань, слегка смоченную этиловым спиртом (этанолом), круговыми движениями от центра к краям. Никогда не используйте органические растворители.

Можно ли использовать встроенную вспышку с этим объективом?

Да, но на минимальном расстоянии 0,6 м. Чтобы избежать виньетирования, не используйте бленду при использовании встроенной вспышки.

Как установить бленду?

Совместите установочную метку бленды на бленде с установочной меткой бленды на объективе, затем поверните бленду против часовой стрелки до щелчка. Убедитесь, что установочная метка совмещена с меткой регулировки (—o).

Какие аксессуары входят в комплект?

В комплект входят: передняя крышка объектива LC-52, задняя крышка, бленда HB-46 и мягкий чехол CL-0913.

Как безопасно хранить объектив?

Закрепите переднюю и заднюю крышки, храните объектив вдали от прямых солнечных лучей, в сухом прохладном месте для предотвращения плесени и ржавчины. Избегайте химических веществ, таких как камфора или нафталин.

Какое минимальное расстояние фокусировки?

Минимальное расстояние фокусировки составляет 0,3 метра от фокальной плоскости камеры.

Что делать при неисправности или появлении дыма?

Немедленно выключите камеру, извлеките аккумулятор, стараясь не обжечься, затем передайте изделие в авторизованный сервисный центр Nikon для проверки.

Совместим ли этот объектив со всеми камерами Nikon?

Нет, этот объектив специально разработан для цифровых зеркальных камер Nikon формата DX (например, серий D300 и D90). При установке на корпус DX фокусное расстояние эквивалентно примерно 52,5 мм в формате 24×36.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AFS 35mm f1.8G DX NIKON

Руководство пользователя СТР.42

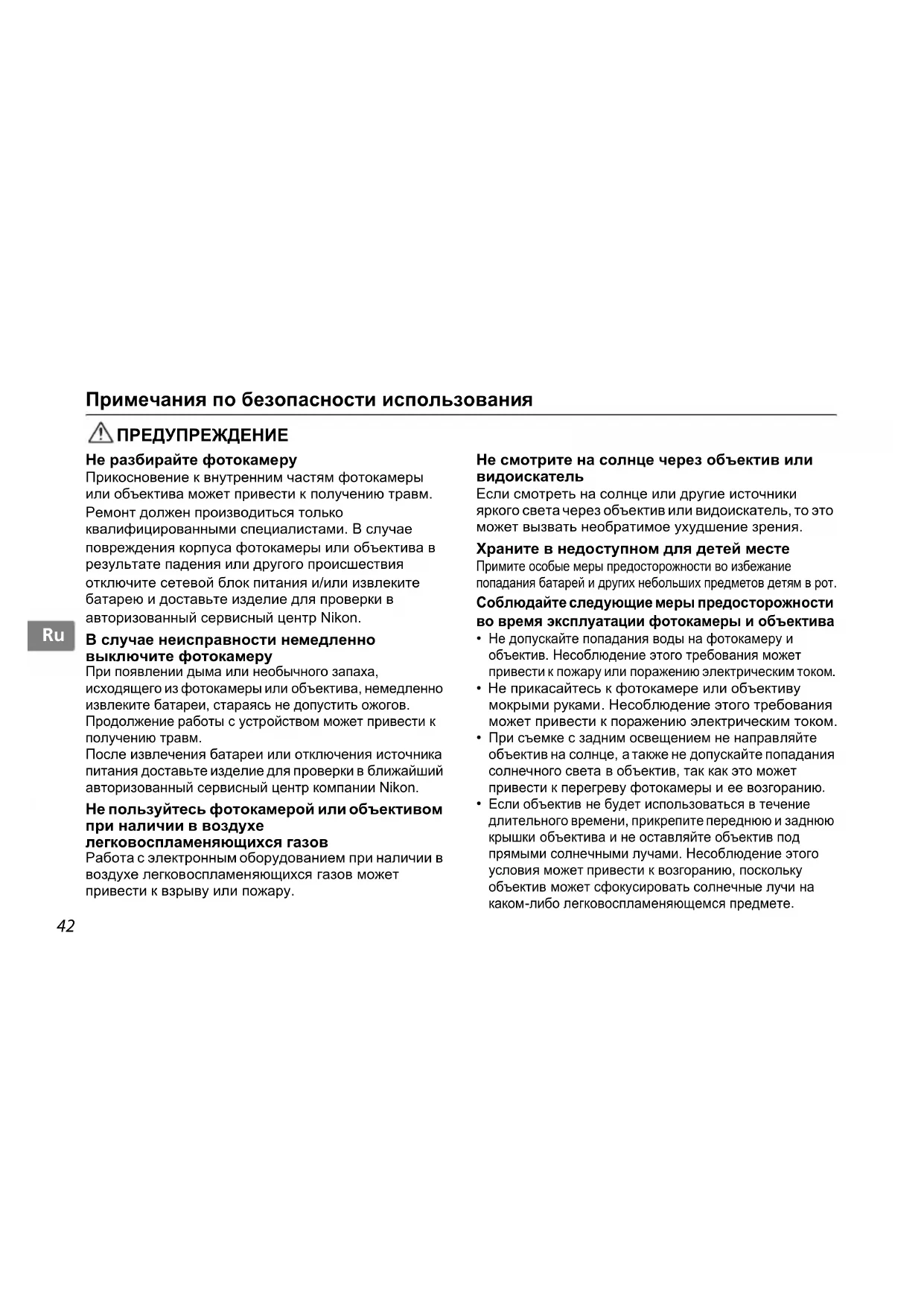

Примечания по безопасности использования

ПРЕДУПРЕЖДЕНИЕ

Не разбирайте фотокамеру

Прикосновение к внутренним частям фотокамеры или объектива может привести к получению травм. Ремонт должен производиться только квалифицированными специалистами. В случае повреждения корпуса фотокамеры или объектива в результате падения или другого происшествия отключите сетевой блок питания и/или извлеките батарею и доставьте изделие для проверки в авторизованный сервисный центр Nikon.

В случае неисправности немедленно выключите фотокамеру

При появлении дыма или необычного запаха, исходящего из фотокамеры или объектива, немедленно извлеките батареи, стараясь не допустить ожогов. Продолжение работы с устройством может привести к получению травм. После извлечения батареи или отключения источника питания доставьте изделие для проверки в ближайший авторизованный сервисный центр компании Nikon.

Не пользуйтесь фотокамерой или объективом при наличии в воздухе легковоспламеняющихся газов

Работа с электронным оборудованием при наличии в воздухе легковоспламеняющихся газов может привести к взрыву или пожару.

Не смотрите на солнце через объектив или видоискатель

Если смотреть на солнце или другие источники яркого света через объектив или видоискатель, то это может вызвать необратимое ухудшение зрения.

Храните в недоступном для детей месте

Примите особые меры предосторожности во избежание попадания батарей и других небольших предметов детям в рот.

Соблюдайте следующие меры предосторожности во время эксплуатации фотокамеры и объектива

• Не допускайте попадания воды на фотокамеру и объектив. Несоблюдение этого требования может привести к пожару или поражению электрическим током.
• Не прикасайтесь к фотокамере или объективу мокрыми руками. Несоблюдение этого требования может привести к поражению электрическим током.
• При съемке с задним освещением не направляйте объектив на солнце, а также не допускайте попадания солнечного света в объектив, так как это может привести к перегреву фотокамеры и ее возгоранию.
• Если объектив не будет использоваться в течение длительного времени, прикрепите переднюю и заднюю крышки объектива и не оставляйте объектив под прямыми солнечными лучами. Несоблюдение этого условия может привести к возгоранию, поскольку объектив может сфокусировать солнечные лучи на каком-либо легковоспламеняющемся предмете.

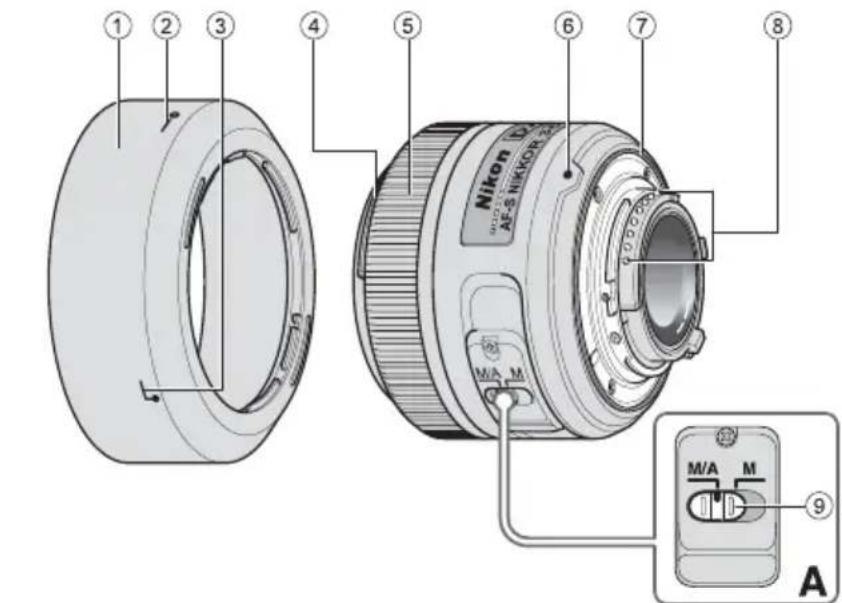

■Компоненты

①Бленда (СТР. 45)
② Метка фиксации бленды (СТР. 45)
③ Метка крепления бленды (СТР. 45)
④ Установочная метка бленды (СТР. 45)
⑤ Фокусировочное кольцо (СТР. 45)
⑥ Установочная метка (СТР. 44)
⑦ Резиновый уплотнитель крепления объектива (СТР. 46)
⑧ Разъемы процессора (СТР. 46)
⑨ Переключатель режимов фокусировки (СТР. 45) ( ): справочная страница

Благодарим за приобретение объектива AF-S DX NIKKOR 35mm f/1,8G. Объективы DX Nikkor разработаны специально для использования с цифровыми зеркальными фотокамерами Nikon (формата Nikon DX), например D300 и D90. При использовании с фотокамерами формата Nikon DX угол изображения объектива эквивалентен фокусному расстоянию приблизительно 1,5× в формате 35mm. До использования этого объектива ознакомьтесь с данными инструкциями и прочитайте Руководство пользователя.

■Основные возможности

• Данный объектив использует бесшумный волновой привод Silent Wave Motor для управления механизмом фокусировки, что делает процесс автофокусировки плавным, бесшумным и практически мгновенным.
  Переключатель режимов фокусировки ⑨ используется для удобного переключения между автоматическим (А) и ручным (М) режимами фокусировки.
• При использовании объектива с фотокамерами Nikon с функцией 3D цветового матричного замера обеспечивается более точный контроль экспозиции, так как данные о расстоянии до объекта передаются с объектива на фотокамеру.
• Благодаря использованию одной асферической линзы улучшаются превосходные оптические характеристики и возможности передачи. Кроме того, скругленная диафрагма обеспечивает более красивые мягкие и неясные очертания тех частей снимка, которые находятся вне фокуса.
• На краю объектива можно смонтировать до двух беспроводных дистанционно управляемых вспышек SB-R200.

Использование объектива

Установка объектива на камеру

1 Выключите фотокамеру.
2 Снимите заднюю крышку объектива. (рис. D)
3 Совместите установочную метку ⑥ на объективе с установочной меткой на фотокамере и поверните объектив против часовой стрелки до щелчка. Убедитесь, что объектив установлен правильно, при этом установочная метка ⑥ должна находиться в верхнем положении.

4 Снимите переднюю крышку объектива. (рис. С)

Снятие объектива с камеры

1 Выключите фотокамеру.
2 Нажмите и удерживайте кнопку отсоединения объектива на фотокамере, и поверните объектив по часовой стрелке.

Использование бленды

Присоединение бленды

Совместив метку крепления бленды (☐, любая из двух меток) ③ на установочной метке бленды ④ на объективе, поворачивайте бленду против часовой стрелки (держа фотокамеру объективом от себя) до полной фиксации (рис. В).

• Убедитесь, что установочная метка бленды совпадает с меткой фиксации бленды (—о) ②.
• Если бленда установлена на объектив ненадлежащим образом, может возникнуть эффект виньетирования.
• Для облегчения установки или снятия бленды удерживайте ее за основание (рядом с меткой крепления бленды), а не за внешнюю кромку.
• Для хранения бленды присоединяйте ее в обратном положении.

Отсоединение бленды

Чтобы отсоединить бленду, удерживайте ее за основание (рядом с меткой крепления бленды) и поверните по часовой стрелке, удерживая фотокамеру объективом от себя.

■ Фокусировка (рис. А)

Установите селектор режима фокусировки камеры в соответствии с нижеприведённой таблицей.

Режим фокусировки фотокамеры	Режим фокусировки объектива
	M/A M
AF	Автофокусировка с возможностью коррекции вручную	Ручной фокус (можно использовать функцию помощи при фокусировке.)
MF	Ручной фокус (можно использовать функцию помощи при фокусировке.)

Для получения дополнительных сведений о режимах фокусировки фотокамеры см.

Руководство пользователя фотокамеры.

Автофокусировка с возможностью коррекции вручную (режим М/А)

1 Установите переключатель режимов фокусировки ⑨ в положение М/А.
2 Включенная функция автофокусировки отменяется при вращении специального фокусировочного кольца ⑤; при этом спусковая кнопка затвора должна быть нажата наполовину или должна быть нажата кнопка AF-ON, если она имеется на корпусе фотокамеры.
3 Снова нажмите спусковую кнопку затвора наполовину или кнопку AF-ON для отмены ручной фокусировки и возобновления автофокусировки.

■Установка диафрагмы

На фотокамере можно настроить параметры диафрагмы.

■ Встроенная вспышка и виньетирование

• Встроенную вспышку нельзя использовать для съемки с расстояний менее 0,6 м.
• Во избежание виньетирования не используйте бленду объектива.
  * Виньетирование - это затемнение углов изображения, возникающее при заграждении света вспышки блендой объектива или его оправой в зависимости от расстояния съемки.

■ Уход за объективом

• Не допускайте попадания грязи на разъемы процессора ⑧ или их повреждения.
• В случае повреждения резинового уплотнителя крепления объектива ⑦ обратитесь к авторизованному сервисному центру Nikon или в сервисный центр для проведения ремонта.

• Выполняйте очистку поверхности объектива продуванием воздухом. Для удаления грязи и пятен используйте мягкую, чистую хлопчатобумажная ткань или протирочную ткань для объектива, смоченную этанолом (алкоголем) или жидкостью для чистки линз. Протирайте круговыми движениями от центра к краям, стараясь не оставлять следов или дотрагиваться до других частей объектива.

• Никогда не используйте органические растворители или бензол для чистки объектива, так как это может привести к его повреждению, пожару или проблемам со здоровьем.

• Для защиты передней линзы объектива можно использовать нейтральные светофильтры. Бленда объектива также помогает защитить переднюю линзу объектива.
• При хранении объектива в мягком чехле следует прикрепить переднюю и заднюю крышки объектива.
• Не поднимайте и не носите объектив или фотокамеру, держась за прикрепленную к объективу бленду.
• Если объектив не будет использоваться в течение длительного времени, храните его в сухом, прохладном месте для предотвращения образования гибка или коррозии. Никогда не оставляйте объектив под воздействием прямых солнечных лучей и не подвергайте его воздействию химикатов, например камфарных или нафталиновых средств.
• Избегайте попадания на объектив воды и не бросайте его в воду, так как это может стать причиной возникновения ржавчины или неисправности.
• В некоторых частях объектива используется пластиковый материал повышенной прочности. Для предотвращения повреждения никогда не оставляйте объектив в местах с повышенной температурой.

■Стандартные принадлежности

• Передняя крышка объектива LC-52 диаметром 52мм
• Задняя защитная крышка объектива
• Бленда с байонетным креплением НВ-46
- Мягкий чехол для объектива CL-0913

■Дополнительная принадлежность

• Ввинчивающиеся фильтры диаметром 52мм

■Технические характеристики

Тип объектива: Объектив AF-S DX NIKKOR типа G со встроенным CPU и байонетной оправой Nikon (разработана специально для использования с цифровыми фотокамерами Nikon SLR формата Nikon DX)

Фокусное 35мм расстояние:

Максимальная f/1,8 диафрагма:

Оптическая 8 элементов в 6 группах схема: (1 асферическая линза)

Угол зрения: 4 4 °

Информация о Передается в фотокамеру расстоянии:

Фокусировка:	Система фокусировки задней группой линз (RF),автофокусировка с использованием бесшумного волнового привода, ручная фокусировка с помощью отдельного кольца фокусировки
Минимальное расстояние съемки:	0,3 м от фокальной плоскости
Число лепестков диафрагмы:	7 (скругленные)
Диафрагма:	Полностью автоматическая от f/1,8 до f/22
Шкала диафрагмы:
Замер экспозиции:	Методом с полностью открытой диафрагмой
Установочный размер:	52 мм (P = 0,75 мм)
Размеры:	Прибл. 70 мм (диаметр) × 52,5 мм (длина от крепежного фланца объектива на фотокамере)
Вес:	Прибл. 200 г

Характеристики и дизайн могут быть изменены без предупреждения и каких-либо обязательств со стороны изготовителя.
