AFS 35mm f1.8G DX - 相机镜头 NIKON - 免费用户手册

品牌	尼康
型号	AF-S 35mm f/1.8G DX
产品类型	相机镜头
镜头类型	内置CPU的NIKKOR DX AF-S G型镜头，尼康卡口（DX格式）
焦距	35 mm
最大光圈	f/1.8
光学结构	8片6组（含1片非球面镜片）
视角	44°
最近对焦距离	0.3米（从焦平面算起）
光圈叶片数	7片（圆形光圈）
光圈范围	f/1.8 至 f/22
附件直径	52毫米（螺距0.75毫米）
尺寸（直径×长度	约70毫米×52.5毫米
重量	约200克
自动对焦马达	超声波马达（SWM）
对焦模式	自动对焦（M/A）带手动优先，手动对焦（M）
随机附件	前盖LC-52（52毫米），后盖，遮光罩HB-46，软包CL-0913
保养与清洁	使用吹气球或蘸有少量乙醇的软布清洁镜头。定期清洁CPU触点。请勿使用有机溶剂。
安全注意事项	请勿拆卸，请勿通过镜头直视太阳，请放在儿童接触不到的地方，避免易燃气体，保持干燥。
维修	仅由合格技术人员维修。请联系尼康授权服务中心。

常见问题 - AFS 35mm f1.8G DX NIKON

如何将镜头安装到相机上？

关闭相机，取下镜头后盖，将镜头上的 安装标记 与相机上的标记对齐，然后逆时针旋转镜头直至卡入到位。

如何使用手动优先自动对焦（M/A模式）？

将对焦模式开关设置为 M/A。自动对焦已激活，但您可以半按快门按钮的同时旋转手动对焦环进行手动对焦。松开后恢复自动对焦。

如何清洁镜头镜片？

使用吹气球或清洁刷清除灰尘。对于污迹，请使用蘸有少量 乙醇 的软布，从中心向外圆周运动擦拭。切勿使用有机溶剂。

我可以使用内置闪光灯配合这个镜头吗？

可以，但最小距离为 0.6米。为避免暗角，使用内置闪光灯时请勿使用遮光罩。

如何安装遮光罩？

将遮光罩上的安装标记与镜头上的遮光罩标记对齐，然后逆时针旋转遮光罩直至卡入到位。检查安装标记是否与调节标记（—o）对齐。

镜头附带哪些配件？

随附的配件包括：前镜头盖LC-52、后盖、遮光罩HB-46和软包CL-0913。

如何安全地存放镜头？

安装前后盖，将镜头存放在避免阳光直射、干燥阴凉的地方，以防霉变和生锈。避免樟脑或萘等化学品。

最近对焦距离是多少？

最近对焦距离为距离相机焦平面 0.3米。

如果出现故障或冒烟怎么办？

立即关闭相机，小心取出电池（避免烫伤），然后将产品送至 尼康授权服务中心 进行检查。

这款镜头是否兼容所有尼康相机？

不，这款镜头专为 尼康DX格式数码单反相机（如D300和D90系列）设计。安装在DX机身上时，焦距相当于24×36格式的约 52.5毫米。

用户手册 AFS 35mm f1.8G DX NIKON

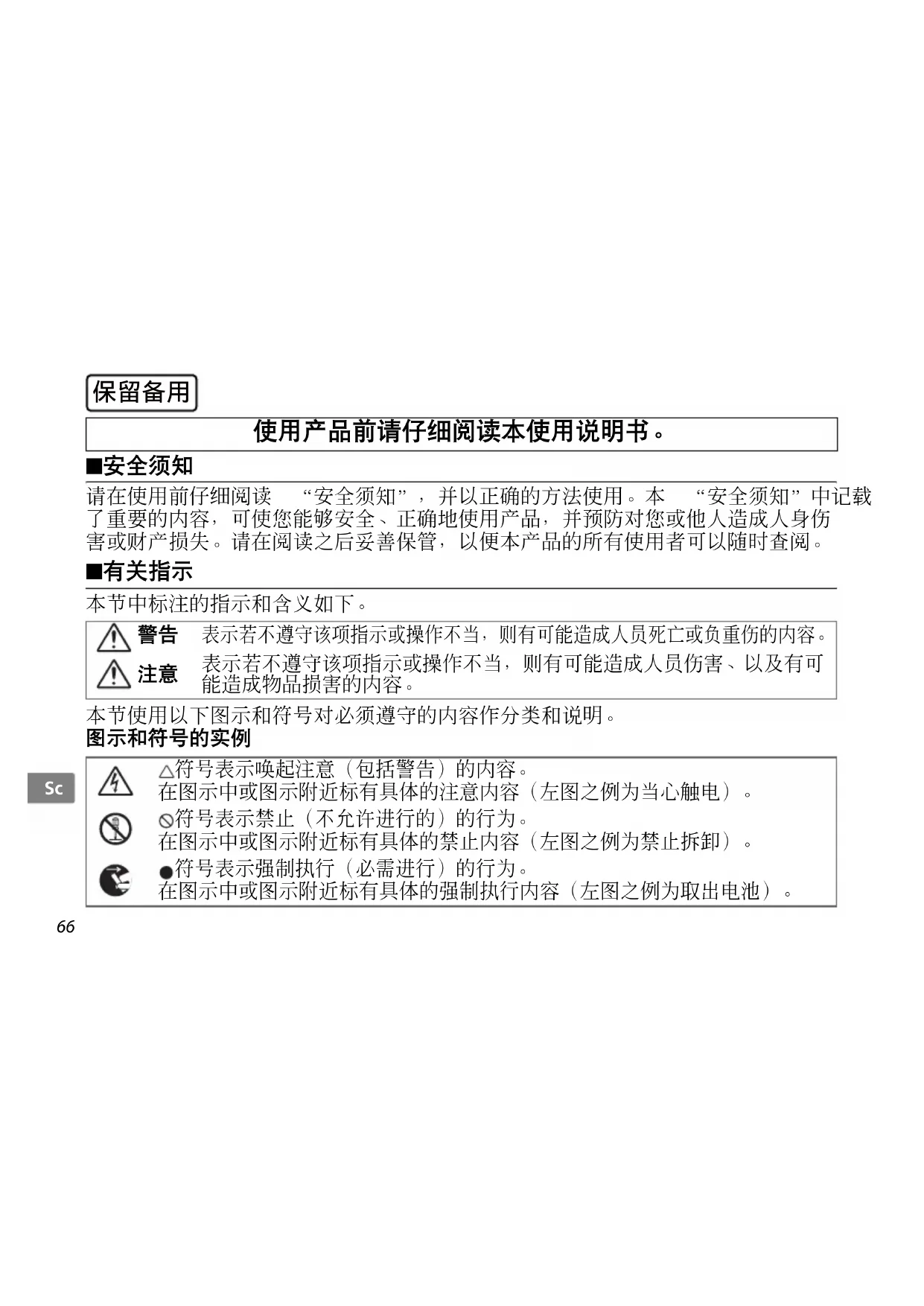

请在使用前仔细阅读 “安全须知”，并以正确的方法使用。本 “安全须知” 中记载了重要的内容，可使您能够安全、正确地使用产品，并预防对您或他人造成人身伤害或财产损失。请在阅读之后妥善保管，以便本产品的所有使用者可以随时查阅。

■有关指示

本节中标注的指示和含义如下。

警告

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。

注意

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可能造成物品损害的内容。

本节使用以下图示和符号对必须遵守的内容作分类和说明。

图示和符号的实例

Sc

△符号表示唤起注意（包括警告）的内容。

在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。

符号表示禁止（不允许进行的）的行为。

在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆卸）。

●符号表示强制执行（必需进行）的行为。

在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）。

警告
禁止拆卸	切勿自行拆卸、修理或改装。否则将会造成触电、发生故障并导致受伤。
禁止触碰立即委托修理	当产品由于跌落而破损使得内部外露时,切勿用手触碰外露部分。否则将会造成触电、或由于破损部分而导致受伤。取出照相机电池,并委托经销商或尼康授权的维修服务中心进行修理。
取出电池立即委托修理	当发现产品变热、冒烟或发出焦味等异常时,请立刻取出照相机电池。若在此情况下继续使用,将会导致火灾或灼伤。取出电池时,请小心勿被烫伤。取出电池,并委托经销商或尼康授权的维修服务中心进行修理。
禁止接触水	切勿浸入水中或接触到水,或被雨水淋湿。否则将会导致起火或触电。
禁止使用	切勿在有可能起火、爆炸的场所使用。在有丙烷气、汽油等易燃性气体、粉尘的场所使用产品,将会导致爆炸或火灾。

禁止观看	切勿用镜头或照相机直接观看太阳或强光。否则将会导致失明或视觉损伤。

注意
当心触电	切勿用湿手触碰。否则将有可能导致触电。
禁止放置	切勿在婴幼儿伸手可及之处保管产品。否则将有可能导致受伤。
小心使用	进行逆光摄影时,务必使太阳充分偏离画角。阳光会在照相机内部聚焦,并有可能导致火灾。太阳偏离画角的距离微小时,也有可能会导致火灾。
妥善保存	不使用时请盖上镜头盖,或保存在没有阳光照射处。阳光会聚焦,并有可能导致火灾。
小心移动	进行移动时,切勿将照相机或镜头安装在三脚架上。摔倒、碰撞时将有可能导致受伤。
禁止放置	切勿放置于封闭的车辆中、直射阳光下或其它异常高温之处。否则将对内部零件造成不良影响,并导致火灾。

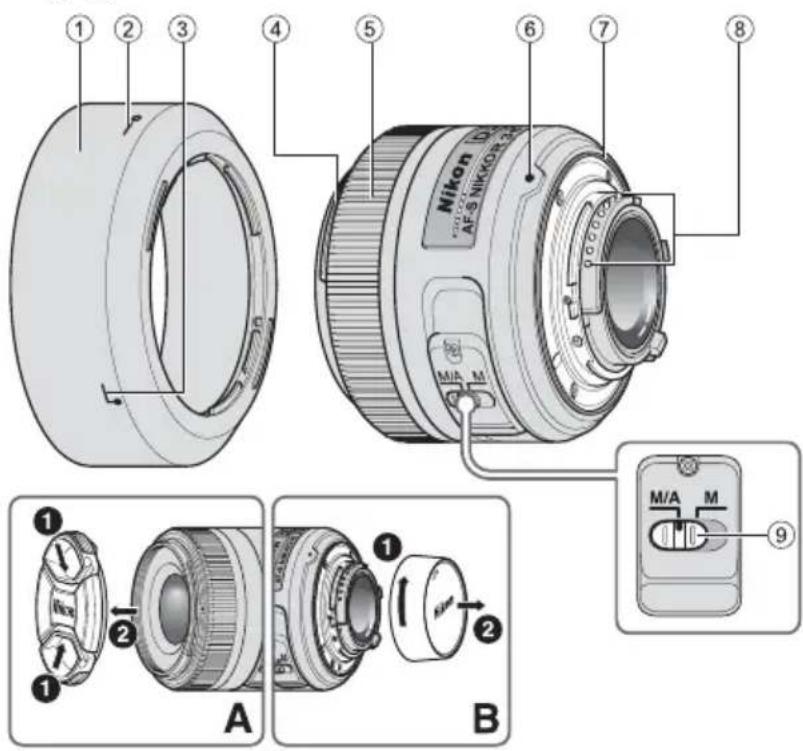

■名称

①镜头遮光罩 (P.70)
②遮光罩上锁定位置标志 (P.70)
③镜头遮光罩上对齐标志 (P.70)
④镜头上对齐标志 (P.70)
⑤对焦环 (P.71)
⑥镜头上安装标志 (P.69)
⑦镜头卡口橡胶垫圈 (P.71)
⑧CPU接点（P.71）
⑨对焦模式切换器 (P.70)

( )：参考页

感谢您购买AF-S DX尼克尔35mm f/1.8G镜头。DX尼克尔镜头是配合D300和D90等尼康DX格式数码单镜反光照相机使用的专用镜头。如果安装在尼康DX格式照相机上，则镜头画角相当于35mm格式照相机的1.5倍焦距的画角。使用本镜头之前，请先阅读这些说明并参阅照相机的使用说明书。

■主要特色

• 本镜头采用宁静波动马达以驱动对焦装置，使自动对焦变得顺畅、宁静和快捷。对焦模式选择器⑨可以方便地选择自动对焦（A）或手动对焦（M）操作。
• 当本镜头安装到具有3D彩色矩阵测光功能的尼康照相机时，由于拍摄对象距离信息会从镜头传送到照相机，可以实现更为精确的曝光控制。
• 通过采用一个非球面镜头片最大程度地表现镜头的卓越光学性能和表现力。另外，通过圆形光圈可以在照片成像的焦外部分产生柔和美妙的朦胧感。
• 最多可以在镜头边缘安装2个无线遥控闪光灯SB-R200。

■使用镜头

将镜头安装到照相机上

1 关闭照相机。
② 移除镜头后盖。（图B）
3 将镜头上的安装标志⑥与照相机上的安装标志对准，逆时针旋转镜头，直到听到“卡嗒”声示意到位为止。确保镜头的位置正确，此时镜头上的安装标志⑥位于镜头顶部。

4 移除镜头前盖。（图A）

从照相机上取下镜头

1 关闭照相机。
2 按住照相机上的镜头释放按钮，顺时针旋转镜头。

■使用镜头遮光罩 安装镜头遮光罩

将遮光罩上的镜头遮光罩上对齐标志，两个标志中的任何一个）③对准镜头上对齐标志④，然后逆时针方向转动遮光罩 （当将镜头朝外握住照相机时），直到听到 “卡嗒” 声示意到位为止。

• 必须确保镜头上对齐标志与遮光罩上锁定位置标志（）。）②对准。
• 如果镜头遮光罩安装不当，则可能产生渐晕。
• 为了方便安装或拆下遮光罩，请握住底部（镜头遮光罩上对齐标志附近），请勿握住外缘。
• 存放镜头时，要将镜头遮光罩反方向装在镜头上。

拆除镜头遮光罩

请握住镜头遮光罩底部 （镜头遮光罩上对齐标志附近）并顺时针 （当将镜头朝外握住照相机时）转动，将其拆下。

■对焦

按下表设定照相机对焦模式切换开关。

照相机对焦模式	镜头对焦模式切换器
	M/AM
AF	手动优先自动对焦	手动对焦(有辅助对焦功能)
MF	手动对焦 (有辅助对焦功能)

有关照相机对焦模式的更多信息，请参阅照相机的使用说明书。

手动优先的自动对焦 （M/A模式）

1 将镜头对焦模式切换器⑨设定在M/A。
2 可以使用自动对焦，但通过半按住快门释放按钮，同时转动独立对焦环⑤，或者在配备AF-ON按钮的照相机上按此按钮，则可以使自动对焦操作无效。
3 再半按一次快门释放按钮或再按一次AF-ON按钮即可取消手动对焦并恢复自动对焦。

■光圈设定

用照相机调整光圈设定。

■内置闪光灯和渐晕

• 对于距离不到0.6 m的情况，无法使用内置闪光灯。
  ·为避免渐晕，请勿使用镜头遮光罩。
  * 渐晕是指闪光灯发出的灯光因拍摄距离的差异被镜头遮光罩或镜筒遮住时，图像的周边出现的变黑现象。

■镜头的维护保养

• 注意不要让CPU接点⑧变脏或受损。
• 如果镜头卡口橡胶垫圈⑦损坏时，请务必让就近的尼康授权的维修服务中心修理。
• 使用吹风刷清扫镜头表面。如想清除镜头上的污垢时，请用柔软干净的棉布或镜头清洁纸沾酒精或镜头清洁液擦拭。在擦拭镜头时，请绕着圆圈自中心向周围擦拭，注意不要在镜片上留下痕迹或碰撞外部的部件。

• 切勿使用稀释剂或苯等有机溶剂清洁镜头，否则可能会造成损坏、导致火灾或引起健康问题。

• 中性色滤镜可以保护镜头前面的组件。镜头遮光罩也有助于保护镜头的正面。

• 当把镜头保存在半软镜头袋中时，请盖好镜头前盖和镜头后盖。
  ·当镜头安装在照相机上时，切勿通过镜头遮光罩拎起或握持照相机和镜头。
• 当镜头长时间不用时，请将其保存在凉爽干燥的地方以防生霉和生锈。请勿放在阳光直射或樟脑球/卫生丸等化学品附近。
  ·注意不要溅水于镜头上或使其落到水中，因为这会使镜头生锈而发生故障。
• 镜头的一部分部件采用了强化塑料。不要把镜头放置在高温的地方，以免损坏。
• 运输产品时，请在包装箱内装入足够多的缓冲材料，以减少（避免）由于冲击导致产品损坏。

■标准配件

• 52mm LC-52 搭扣式镜头前盖
  ·镜头后盖
  • HB-46卡口式镜头遮光罩
• CL-0913半软镜头袋

■选购附件

- 52mm旋入式滤色镜

■规格

镜头类型：G型AF-S DX 尼克尔镜头，带内置CPU和尼康卡口座（专用于尼康DX格式数码单镜反光照相机）

焦距：35mm

最大光圈： f/1.8

镜头构造：6组8片（1个非球面镜片）

画角： 44^

距离信息：输入机身

对焦：后对焦（RF）系统，采用对焦宁静波动马达自动对焦，手动则采用独立对焦环

最近对焦距离：0.3m （至焦平面）

光圈叶片数：7片（圆形）

光圈：全自动

光圈范围：f/1.8至f/22

曝光测量：采用全光圈方式

安装尺寸： 52mm （ P = 0.75mm ）

尺寸：直径约70 mm，镜头长

约 52.5 mm （自照相机

的镜头安装边缘算起)

重量：约200 g

设计和规格若有变更，制造商恕无义务另行通知。

产品中有害物质的名称及含量

标志	部件名称	有害物质
		铅(Pb)汞(Hg)镉			六价铬(Cd)(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
	外壳	○	○	○	○	○	○
	机械元件	×	○	○	○	○	○
	光学元件	○	○	○	○	○	○
	电子元件	×	○	○	○	○	○
本表格依据SJ/T11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在 GB/T26572 规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572 规定的限量要求。但是,以现有的技术条件要使照相机相关产品完全不含有上述有害物质极为困难,并且上述产品都包含在《关于电气电子设备中特定有含物质使用限制指令2011/65/EU》的豁免范围之内。

进口商：尼康映像仪器销售 （中国）有限公司

(上海市茂名南路205号瑞金大厦22楼, 200020)

尼康客户支持中心服务热线：400-820-1665 （周一至周日9:00-18:00，除夕下午休息）

http://www.nikon.com.cn/

在中国印刷

出版日期：2014年12月1日

安全操作注意事項

警告

勿自行拆除

觸摸相機或鏡頭的內部零件可能會導致受傷。僅能由合格維修技師修理。如果由於掉落或其它事故導致相機或鏡頭拆散，在切斷產品電源和（或）取出電池後，請將產品送至尼康授權的維修中心進行檢查。

發生故障時立刻關閉電源

如果您發現相機或鏡頭冒煙或發出異味，請立刻取出電池，注意避免燙傷。若繼續使用可能導致受傷。 取出電池或切斷電源後，請將產品送到尼康授權的維修中心進行檢查。

勿在易燃氣體環境中使用相機或鏡頭

如果在易燃氣體環境中使用電子設備，可能會導致爆炸或火災。

勿通過鏡頭或取景器觀看太陽

通過鏡頭或収景器觀看太陽或其它強光，可能會導致永久性的視覺損傷。

請勿在兒童伸手可及之處保管本產品

請特別注意避免嬰幼兒將電池或其它小部件放入口中。

使用相機和鏡頭時應注意以下事項

• 保持相機和鏡頭乾燥。否則可能導致火災或引起電擊。
  ·請勿以濕手操作或觸摸相機或鏡頭。否則可能會導致電擊。
  ·逆光拍攝時，請勿使鏡頭朝向太陽，或者使陽光直接通過鏡頭，因為這可能導致相機過熱，引起火災。
  · 當鏡頭長時間不用時，請蓋上鏡頭的前蓋和後蓋，並且存放鏡頭時應避免陽光直射。否則可能會導致火災，因為鏡頭可能會使陽光聚焦於易燃物。

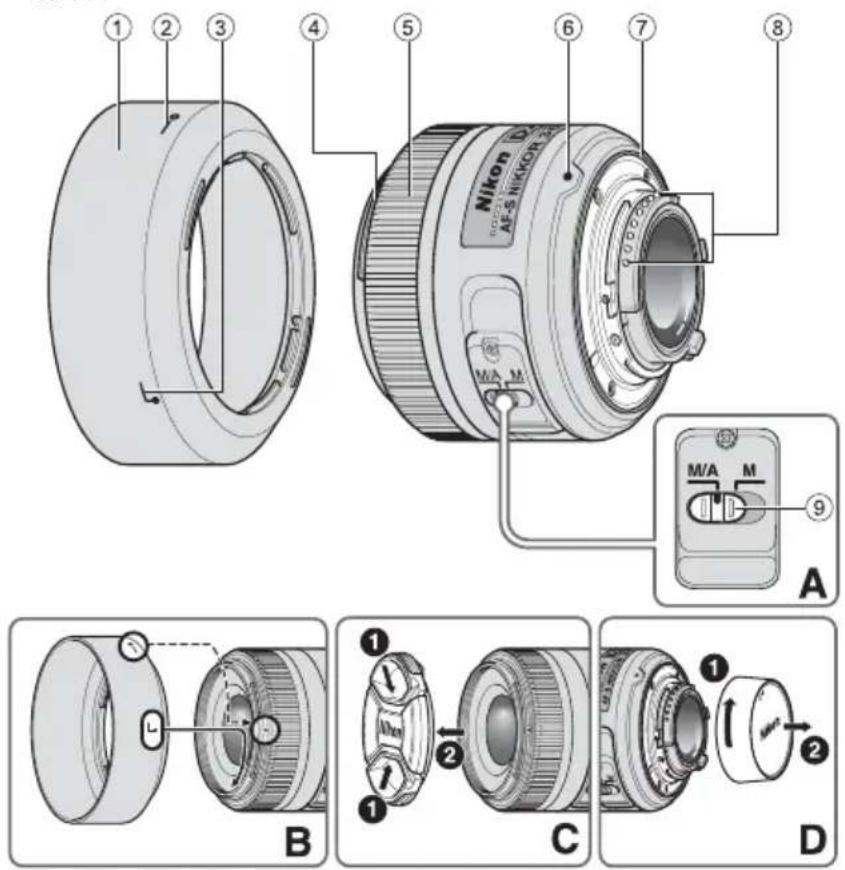

■術語

①鏡頭遮光罩 (P.79)
②鏡頭遮光罩設置標記 (P.79)
③鏡頭遮光罩安裝標記 (P.79)
④鏡頭遮光罩接環標記 (P.79)
⑤對焦環 (P.79)
⑥接環標記 (P.78)
⑦鏡頭接環橡皮墊圈 (P.80)
⑧ CPU 接點 (P.80)
⑨對焦模式開關 (P.79)

( )：參考頁

感謝您購買 AF-S DX 尼克爾 35mm f/1.8G 鏡頭。DX 尼克爾 鏡頭是配合 D300 和 D90 專用於尼康等數碼單鏡反光（尼康 DX 格式）相機使用的專用鏡頭。如果安裝在尼康 DX 格式相機上，則鏡頭畫角與 35mm 格式相機的 1.5倍焦距大致相等。使用本鏡頭之前，請先閱讀這些說明並參閱相機的使用說明書。

■主要特色

· 本鏡頭採用寧靜波動馬達以驅動對焦機構，使自動對焦變得順暢，靜音和快捷。對焦模式開關⑨可以方便地選擇自動對焦（A）或手動對焦（M）操作。
·因爲主體距離資訊會從鏡頭傳送到相機，所以安裝到具3D彩色矩陣測光功能的尼康相機，曝光控制更加精準。
·所應用的一片非球面鏡組件，可使優越的光學效能和著色特性發揮到極限。另外，圓形光圈可以使虛化物體產生柔和舒適的模糊美感。
- 鏡頭邊緣最多可以安裝 2 個無線遙控閃光燈 SB-R200。

■使用鏡頭

將鏡頭安裝到相機上

1 關閉相機。
2 取下鏡頭後蓋。（圖D）
3 對齊鏡頭上的接環標記 ⑥ 與相機上的接環標記，逆時針旋轉鏡頭，直到聽到卡嗒聲。接環標記 ⑥ 在鏡頭上邊時，確認鏡頭位在正確位置。
4 取下鏡頭前蓋。（圖C）

從相機取下鏡頭

1 關閉相機。
2 按住相機上的鏡頭釋放按鍵，順時針旋轉鏡頭。

■使用鏡頭遮光罩

安裝遮光罩

將遮光罩上的鏡頭遮光罩安裝標記（一，兩個標記之一） ③ 對準鏡頭上的鏡頭遮光罩接環標記

④，然後逆時針方向轉動遮光罩（如鏡頭朝外握住相機），直至遮光罩卡入位置（圖B）。

· 必須確保鏡頭遮光罩接環標記與鏡頭遮光罩設置標記對準（—）。②。
·如果遮光罩安裝不當，則可能產生邊暈。
- 為了方便安裝或取下遮光罩，請握持底座 （靠近鏡頭遮光罩安裝標記的地方），不要握持周圍。
·存放遮光罩時，要反方向裝在鏡頭上。

取下遮光罩

透過底座 （靠近鏡頭遮光罩安裝標記的地方）握持鏡頭遮光罩，然後根據握住相機時鏡頭轉離您的方向，順時針旋轉鏡頭將其取下。

■對焦 (圖A)

請根據下表來設定相機的對焦模式選擇器。

相機對焦模式	鏡頭對焦模式
	M/AM
AF	自動對焦和手動補償	手動對焦(有對焦輔助功能)
MF	手動對焦 (有對焦輔助功能)

有關相機對焦模式的更多資訊，請參閱相機的使用說明書。

自動對焦和手動補償 （M/A 模式）

① 將對焦模式開關 ⑨ 設定在 M/A。
2 可以使用自動對焦，但通過半按住快門釋放按鍵，同時轉動獨立對焦環⑤，或者在配備AF-ON 按鍵的相機上按此按鍵，則可以使自動對焦操作無效。
3 再半按一次快門釋放按鍵或再按一次AF-ON按鍵即可取消手動對焦並恢復自動對焦。

■光圈設定

用相機調整光圈設定。

■内置閃光燈和邊暈現象

• 距離不到 0.6 m 時無法使用內置閃光燈。
  ·為避免邊暈現象，請勿使用鏡頭遮光罩。
  * 邊暈是指閃光燈發出的燈光因拍攝距離的差異被鏡頭遮光罩或鏡筒時，圖像的周邊出現的變黑現象。

■鏡頭的維護保養

• 小心不要讓 CPU 接點 ⑧ 弄髒或弄壞。
• 如果鏡頭接環橡皮墊圈⑦損壞時，請務必讓附近的尼康授權的維修中心修理。
• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭。在擦拭鏡頭時，請繞著圓圈自中心向周圍擦拭，注意不要在鏡片上留下痕跡或碰撞外部的部件。
  ·切勿使用稀釋劑或苯等有機溶劑清潔鏡頭，否則可能導致損壞、火災或健康問題。
• NC濾鏡可以保護鏡頭前面的組件。鏡頭遮光罩也有助於保護鏡頭的正面。
  · 當把鏡頭保存在柔性鏡頭袋中時，請蓋好前鏡頭蓋和後鏡頭蓋。
  ·當鏡頭安裝在相機上時，切勿透過鏡頭遮光罩拎起或握持相機和鏡頭。
  · 當鏡頭長時間不用時，請將其保存在涼爽乾燥的地方以防發霉和生鏽。請勿放在陽光直射或樟腦丸/衛生丸等化學品附近。
  ·注意不要濺水於鏡頭上或落到水中，因爲將會生鏽而發生故障。
  ·鏡頭的一部分部件採用了強化塑料。不要把鏡頭放置在高溫的地方，以免損壞。

■標準配件

• 52mm LC-52 扣入式前鏡頭蓋
  ·鏡頭後蓋
  • HB-46 刺刀式遮光罩
• CL-0913 軟鏡袋

■選購附件

- 52mm 旋入式濾鏡

■規格

鏡頭類型：G 型 AF-S DX 尼克爾 鏡頭內裝有 CPU 和 尼康 刺刀式接環 （專用於 尼康 數碼單鏡反光 尼康 DX 格式相機）

焦距：35mm

最大光圈： f/1.8

鏡頭構造：6組8片（1片非球面鏡組件）

畫角： 44^

距離信息：輸入機身

對焦：後對焦 （ RF）系統，採用對焦寧靜波動馬達自動對焦，經由獨立對焦環手動對焦

最近對焦距離：0.3 m （至焦平面）

光圈葉片：7片（圓形）

光圈：全自動

光圈範圍：f/1.8至f/22

曝光測量：採用全開光圈方法

安裝：52 mm (P = 0.75 mm)

尺寸：直徑約70 mm，鏡頭長約52.5 mm（自相機鏡頭卡口邊算起）

重量： 約 200 g

設計和規格若有變更，製造商恕無義務另行通知。
