AFS 35mm f1.8G DX - Lente fotográfica NIKON - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato AFS 35mm f1.8G DX NIKON en formato PDF.
| Marca | Nikon |
| Modelo | AF-S 35mm f/1.8G DX |
| Tipo de producto | Objetivo fotográfico |
| Tipo de objetivo | Objetivo NIKKOR DX AF-S tipo G con CPU integrado, montura de bayoneta Nikon (formato DX) |
| Distancia focal | 35 mm |
| Apertura máxima | f/1.8 |
| Construcción óptica | 8 elementos en 6 grupos (1 lente asférica) |
| Ángulo de campo | 44° |
| Distancia mínima de enfoque | 0,3 m (desde el plano focal) |
| Número de láminas del diafragma | 7 (circulares) |
| Rango de aperturas | f/1.8 a f/22 |
| Diámetro de fijación para accesorios | 52 mm (P = 0,75 mm) |
| Dimensiones (diámetro × longitud) | Aproximadamente 70 mm × 52,5 mm |
| Peso | Aproximadamente 200 g |
| Motor de autofoco | Motor silencioso SWM (Silent Wave Motor) |
| Modo de enfoque | Autofoco (M/A) con prioridad manual, enfoque manual (M) |
| Accesorios suministrados | Tapa delantera LC-52 (52 mm), tapa trasera, parasol HB-46, estuche blando CL-0913 |
| Mantenimiento y limpieza | Limpiar la lente con una pera de soplado o un paño suave ligeramente humedecido con etanol. Limpiar regularmente los contactos CPU. No utilizar disolventes orgánicos. |
| Seguridad | No desmontar, no mirar al sol a través del objetivo, mantener fuera del alcance de los niños, evitar gases inflamables, mantener seco. |
| Reparabilidad | Reparaciones solo por técnico calificado. Consultar un centro de servicio autorizado Nikon. |
Preguntas frecuentes - AFS 35mm f1.8G DX NIKON
Preguntas de los usuarios sobre AFS 35mm f1.8G DX NIKON
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lente fotográfica en formato PDF gratis! Encuentra tus instrucciones AFS 35mm f1.8G DX - NIKON y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. AFS 35mm f1.8G DX de la marca NIKON.
MANUAL DE USUARIO AFS 35mm f1.8G DX NIKON
Manual del usuario P. 30
Notas sobre un uso seguro
PRECAUCIÓN
No desarme el equipo
El contacto con las piezas internas de la cámara o del objetivo puede provocar lesiones. Las reparaciones solamente deben ser ejecutadas por técnicos cualificados. Si a causa de un golpe u otro tipo de accidente la cámara o el objetivo se rompen y quedan abiertos, desenchufe el producto y/o retire la batería, y a continuación lleve el producto a un centro de servicio técnico autorizado Nikon para su revisión.
Apague inmediatamente el equipo en caso de funcionamiento defectuoso
Si observa que sale humo o que la cámara o el objetivo desprenden un olor extraño, retire la batería inmediatamente, con cuidado de no quemarse. Si sigue utilizando el equipo corre el riesgo de sufrir lesiones. Una vez extraída o desconectada la fuente de alimentación, lleve el producto a un centro de servicio técnico autorizado Nikon para su revisión.
No utilice la cámara ni el objetivo en presencia de gas inflamable
La utilización de equipos electrónicos en presencia de gas inflamable podría producir una explosión o un incendio.
No mire hacia el sol a través del objetivo ni del visor Mirar hacia el sol u otra fuente de luz potente a través del objetivo o del visor podría producirle daños permanentes en la vista.
Mantener fuera del alcance de los niños
Se debe tener especial cuidado en evitar que los niños se metan en la boca pilas u otras piezas pequeñas.
Adopte las siguientes precauciones al manipular la cámara y el objetivo
- Mantenga la cámara y el objetivo secos. De no hacer esto podría producirse un incendio o una descarga eléctrica.
- No manipule ni toque la cámara ni el objetivo con las manos húmedas. De lo contrario podría recibir una descarga eléctrica.
- En disparos a contraluz, no apunte el objetivo hacia el sol ni deje que la luz solar pase directamente por él, ya que podría sobrecalentar la cámara y, posiblemente, causar un incendio.
- Cuando el objetivo no vaya a utilizarse por un período de tiempo prolongado, colóquele la tapa frontal y guárdelo alejado de la luz solar directa. De no hacer esto podría producirse un incendio, ya que el objetivo podría enfocar la luz solar directa sobre un objeto inflamable.

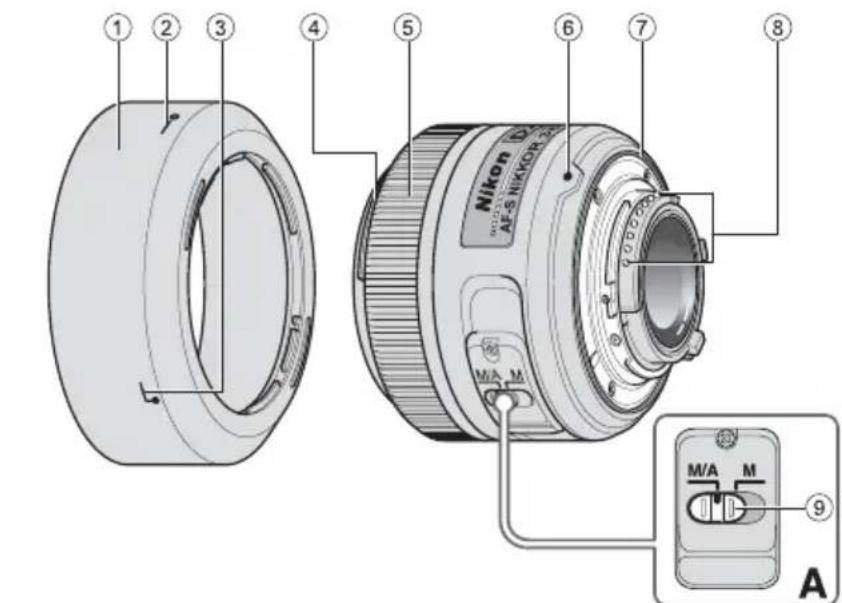

Nomenclatura
① Visera del objetivo (P. 33)
②Indice de ajuste de la visera del
objetivo (P. 33)
③Indice de acoplamiento de la visera del objetivo (P. 33)
④Indice de montura de la visera del objetivo (P. 33)
⑤Anillo de enfoque (P. 33)
⑥Indice de monturas (P. 32)
⑦Junta de goma de montaje del
objetivo (P. 34)
⑧Contactos CPU (P. 34)
⑨Interruptor de modo de enfoque (P. 33)
( ): Página de referencia

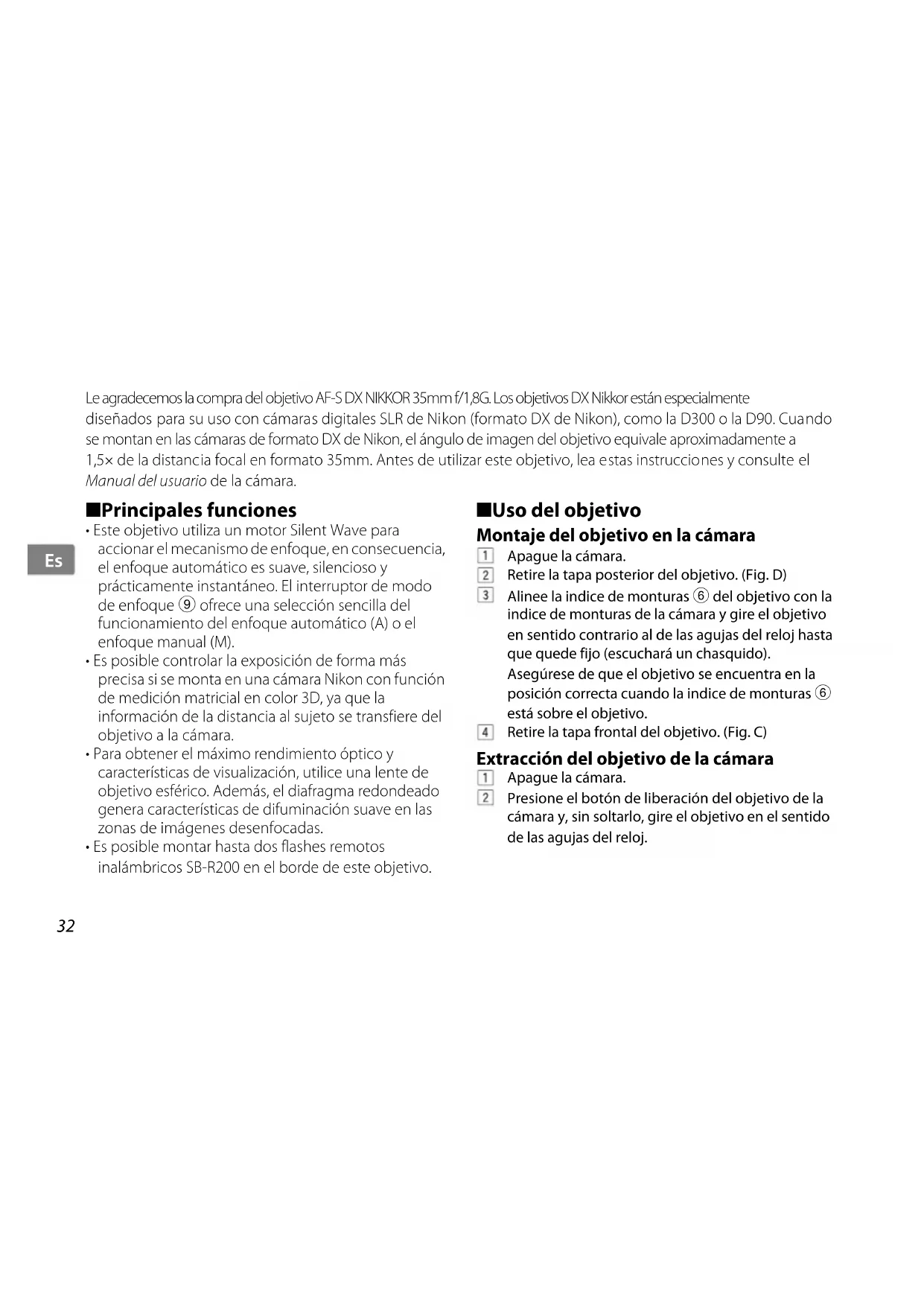

Le agradecemos la compra del objetivo AF-S DX NIKKOR 35mm f/1,8G. Los objetivos DX Nikkor están especialmente diseñados para su uso con cámaras digitales SLR de Nikon (formato DX de Nikon), como la D300 o la D90. Cuando se montan en las cámaras de formato DX de Nikon, el ángulo de imagen del objetivo equivale aproximadamente a 1,5× de la distancia focal en formato 35mm. Antes de utilizar este objetivo, lea estas instrucciones y consulte el Manual del usuario de la cámara.
■Principales funciones
- Este objetivo utiliza un motor Silent Wave para accionar el mecanismo de enfoque, en consecuencia, el enfoque automático es suave, silencioso y prácticamente instantáneo. El interruptor de modo de enfoque ⑨ ofrece una selección sencilla del funcionamiento del enfoque automático (A) o el enfoque manual (M).
- Es posible controlar la exposición de forma más precisa si se monta en una cámara Nikon con función de medición matricial en color 3D, ya que la información de la distancia al sujeto se transfiere del objetivo a la cámara.
- Para obtener el máximo rendimiento óptico y características de visualización, utilice una lente de objetivo esférico. Además, el diafragma redondeado genera características de difuminación suave en las zonas de imágenes desenfocadas.
- Es posible montar hasta dos flashes remotos inalámbricos SB-R200 en el borde de este objetivo.
■Uso del objetivo
Montaje del objetivo en la cámara
1 Apague la cámara.

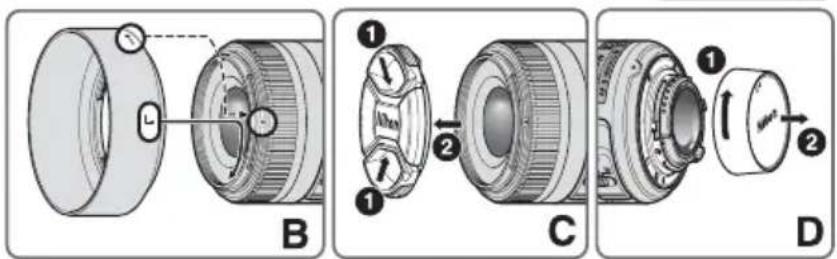

2 Retire la tapa posterior del objetivo. (Fig. D)
3 Alinee la indice de monturas ⑥ del objetivo con la indice de monturas de la cámara y gire el objetivo en sentido contrario al de las agujas del reloj hasta que quede fijo (escuchará un chasquido).
Asegúrese de que el objetivo se encuentra en la posición correcta cuando la índice de monturas ⑥ está sobre el objetivo.
4 Retire la tapa frontal del objetivo. (Fig. C)
Extracción del objetivo de la cámara
1 Apague la cámara.
2 Presione el botón de liberación del objetivo de la cámara y, sin soltarlo, gire el objetivo en el sentido de las agujas del reloj.
■Utilización del visera del objetivo Instalación de la visera
Alinee el indice de acoplamiento de la visera del objetivo (cualquiera de las dos marcas) ③ del parasol con el indice de montura de la visera del objetivo ④ del objetivo, y gire el parasol hacia la izquierda (vista con el objetivo mirando en dirección opuesta a la suya) hasta que encaje en su posición (Fig. B).
- Asegúrese de que el indice de montura de la visera del objetivo esté alineada con el indice de ajuste de la visera del objetivo ( )②.
- Si el parasol del objetivo no está correctamente colocado, podría producirse viñeteo.
- Para facilitar el montaje y la extracción del parasol, sujételo por la base (cerca del indice de acoplamiento de la visera del objetivo) y no desde el borde exterior.
- Para guardar la visera del objetivo, instálela en la posición inversa.
Desmontaje de la visera
Sujete el parasol por su base (cerca del indice de acoplamiento de la visera del objetivo) y gírelo en el sentido de las agujas del reloj (con el objetivo de la cámara sin apuntar hacia usted) para desmontarlo.
■Enfoque (Fig. A)
Ajuste el modo de enfoque de la cámara de acuerdo con el cuadro de abajo.
| Modo de enfoque de la cámara | Modo de enfoque del objetivo | |
| M/A M | ||
| AF | Enfoque automático con prioridad manual | Enfoque manual (Con ayuda de enfoque) |
| MF | Enfoque manual (Con ayuda de enfoque) | |
Para más detalles sobre el modo de en enfoque de la cámara, consulte el Manual del usuario de su cámara.
Enfoque automático con prioridad manual (Modo M/A)
1 Ajuste el interruptor de modo de enfoque ⑨ del objetivo a M/A.
El enfoque automático está habilitado, pero su funcionamiento puede anularse girando el anillo de enfoque ⑤ separado mientras se pulsa el botón del disparador a medio recorrido, o pulsando el botón AF-ON del cuerpo de las cámaras que cuenten con este botón.
3 Pulse el botón del disparador a medio recorrido o el botón AF-ON una vez más para cancelar el enfoque manual y volver al enfoque automático.
Ajuste de abertura
Utilice la cámara para ajustar el diafragma.
■Flash incorporado y viñeteado
- El flash incorporado no se puede utilizar a distancias inferiores a 0,6 m.
- Para evitar el viñeteado, no use el parasol del objetivo.
* El viñeteado es el oscurecimiento de las esquinas alrededor de la imagen que ocurre cuando la luz emitida por el flash es obstruida por el parasol del objetivo, o el cilindro del objetivo, dependiendo de la distancia de disparo.
■Forma de cuidar el objetivo
- Es importante mantener limpios los contactos CPU ⑧ y evitar que se dañen.
- Si la junta de goma de montaje del objetivo ⑦ se daña, asegúrese de ir a un centro de servicio técnico autorizado Nikon para que lo reparen.
-
Limpiar la superficie del objetivo con un cepillo soplador. Para eliminar la suciedad o las huellas, utilizar un trapo de algodón suave y limpio o papel especial para objetivos humedecido en etanol (alcohol) o limpiador de objetivos. Limpiar describiendo un movimiento circular del centro hacia fuera, teniendo cuidado de no dejar restos ni tocar otras partes del objetivo.
-
No usar en ningún caso productos orgánicos, como disolvente ni benceno para limpiar el objetivo ya que podría provocar daños, un incendio o problemas de la salud.
- Se dispone de filtros NC para proteger la parte frontal del objetivo. También una visera del objetivo contribuirá a proteger la parte frontal del objetivo.
- Al guardar el objetivo en su bolsa flexible, coloque las tapas delantera y trasera del objetivo.
- Cuando el objetivo esté montado en una cámara, no sostenga ni levante la cámara y el objetivo por la visera del objetivo.
- Si no se va a utilizar el objetivo durante un periodo largo de tiempo, guardarlo en un lugar fresco y seco para evitar la formación de moho y óxido. Asegúrese de guardar el objetivo, además, lejos de la luz solar directa o de productos químicos tales como alcanfor o naftalina.
- No mojar el objetivo ni dejarlo caer al agua, ya que se oxidaría y no funcionaría bien.
- Algunas partes del objetivo son de plástico reforzado. Para evitar daños, no dejarlo nunca en un lugar excesivamente caliente.
■Accesorios estándar
- Tapa frontal a presión del objetivo de 52mm LC-52
- Tapa trasera del objetivo
• ParasoldebayonetaHB-46
• Bolsa flexible para objetivo CL-0913
■Accesorio opcional
- Filtros con rosca de 52mm
■Especificaciones
Tipo de objetivo: Objetivo de tipo G AF-S DX NIKKOR con montaje de CPU y bayoneta de Nikon integrado (diseñado especialmente para su uso con cámaras digitales SLR de Nikon formato DX de Nikon)
Distancia focal: 35mm
Apertura máxima: f/1,8
Estructura del objetivo: 8 elementos en 6 grupos (1 lente asférica)
Ángulo de 44° imagen:
Información de distancia: Salida a la cámara
Enfoque: Sistema de enfoque trasero (RF), sistema de enfoque automático con motor Silent Wave; manualmente mediante anillo de enfoque separado
Distancia de 0,3 m a partir del plano focal enfoque mínima:
No. de láminas del 7 piezas (redondeadas) diafragma:
Diafragma: Totalmente automático
Gama de aperturas: f/1,8 a f/22
Medición de exposición: Método de abertura total
Tamaño de 52 mm (P = 0,75 mm) accesorios:
Dimensiones: Aprox. 70 mm de diám. × 52,5 mm (extensión de la brida de la montura del objetivo de la cámara)
Peso: Aprox. 200 g
Las especificaciones y los diseños están sujetos a cambios sin previo aviso ni obligación por parte del fabricante.
