Märke	Nikon
Modell	AF-S 35mm f/1.8G DX
Produkttyp	Kameraobjektiv
Objektivtyp	NIKKOR DX AF-S G-typobjektiv med inbyggd CPU, Nikon bajonettfattning (DX-format)
Brännvidd	35 mm
Maximal bländare	f/1.8
Optisk konstruktion	8 element i 6 grupper (1 asfärisk lins)
Bildvinkel	44°
Minsta fokuseringsavstånd	0,3 m (från fokalplanet)
Antal bländarlameller	7 (cirkulära)
Bländarområde	f/1.8 till f/22
Fästdiameter för tillbehör	52 mm (P = 0,75 mm)
Mått (diameter × längd)	Cirka 70 mm × 52,5 mm
Vikt	Cirka 200 g
Autofokusmotor	Tyst SWM-motor (Silent Wave Motor)
Fokuseringsläge	Autofokus (M/A) med manuell prioritet, manuell fokusering (M)
Medföljande tillbehör	Främre lock LC-52 (52 mm), bakre lock, motljusskydd HB-46, mjukfodral CL-0913
Underhåll och rengöring	Rengör linsen med en blåspenna eller en mjuk trasa lätt fuktad med etanol. Rengör CPU-kontakterna regelbundet. Använd inte organiska lösningsmedel.
Säkerhet	Montera inte isär, titta inte på solen genom objektivet, håll borta från barn, undvik brännbara gaser, förvara torrt.
Reparationsbarhet	Reparationer endast av kvalificerad tekniker. Kontakta ett auktoriserat Nikon-servicecenter.

Vanliga frågor - AFS 35mm f1.8G DX NIKON

Hur fäster jag objektivet på kameran?

Stäng av kameran, ta bort det bakre locket på objektivet, rikta in objektivets monteringsmärke med kamerans, vrid sedan objektivet moturs tills det klickar.

Hur använder jag autofokus med manuell prioritet (M/A-läge)?

Ställ fokuslägesomkopplaren på M/A. Autofokus är aktiverad, men du kan vrida på den manuella fokuseringsringen samtidigt som du håller avtryckaren halvt nedtryckt för manuell fokusering. Släpp för att återgå till autofokus.

Hur rengör jag objektivets lins?

Använd en blåspenna eller rengöringsborste för att ta bort damm. För fläckar, använd en mjuk trasa lätt fuktad med etylalkohol (etanol) och torka i cirkulära rörelser från mitten och utåt. Använd aldrig organiska lösningsmedel.

Kan jag använda inbyggd blixt med detta objektiv?

Ja, men på ett minsta avstånd av 0,6 m. För att undvika vinjettering, använd inte motljusskyddet när du använder inbyggd blixt.

Hur fäster jag motljusskyddet?

Rikta in motljusskyddets fästmärke på motljusskyddet med motljusskyddets monteringsmärke på objektivet, vrid sedan motljusskyddet moturs tills det klickar. Kontrollera att monteringsmärket är i linje med inställningsmärket (—o).

Vilka tillbehör medföljer objektivet?

Medföljande tillbehör: främre objektivlock LC-52, bakre lock, motljusskydd HB-46 och mjukfodral CL-0913.

Hur förvarar jag objektivet på ett säkert sätt?

Sätt på främre och bakre lock, förvara objektivet skyddat från direkt solljus, på en torr och sval plats för att undvika mögel och rost. Undvik kemikalier som kamfer eller naftalen.

Vad är minsta fokuseringsavstånd?

Minsta fokuseringsavstånd är 0,3 meter från kamerans fokalplan.

Vad gör jag vid funktionsstörning eller rök?

Stäng omedelbart av kameran, ta bort batterierna och var försiktig så att du inte bränner dig, överlämna sedan produkten till ett auktoriserat Nikon-servicecenter för kontroll.

Är detta objektiv kompatibelt med alla Nikon-kameror?

Nej, detta objektiv är speciellt utformat för Nikon DX-format digitala systemkameror (som D300- och D90-serierna). Monterat på en DX-kamera motsvarar brännvidden cirka 52,5 mm i 24×36-format.

BRUKSANVISNING AFS 35mm f1.8G DX NIKON

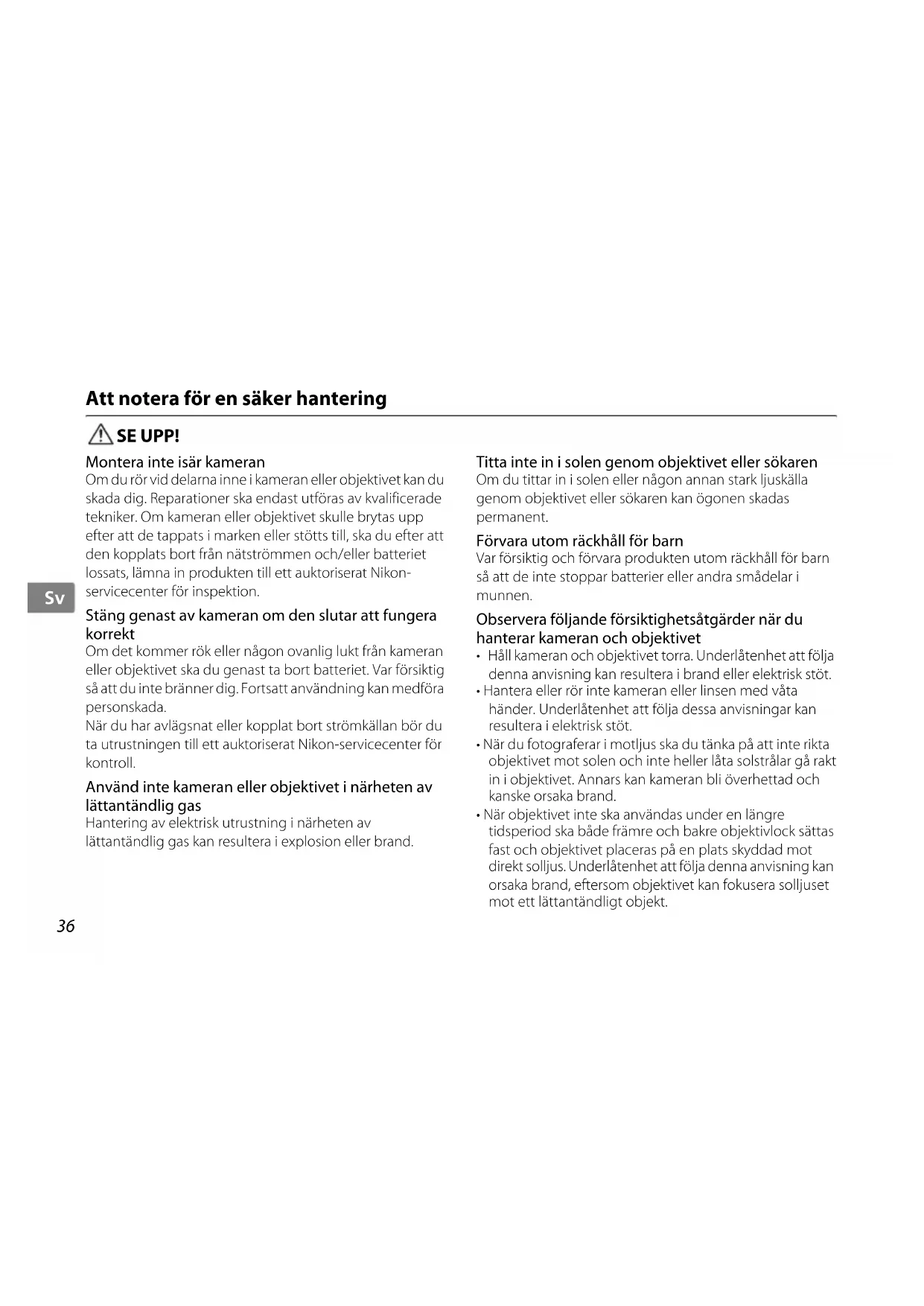

Användarhandbok S. 36

Att notera för en säker hantering

SE UPP!

Montera inte isär kameran

Om du rör vid delarna inne i kameran eller objektivet kan du skada dig. Reparationer ska endast utföras av kvalificerade tekniker. Om kameran eller objektivet skulle brytas upp efter att de tappats i marken eller stötts till, ska du efter att den kopplats bort från nätströmmen och/eller batteriet lossats, lämna in produkten till ett auktoriserat Nikonservicecenter för inspektion.

Stäng genast av kameran om den slutar att fungera korrekt

Om det kommer rök eller någon ovanlig lukt från kameran eller objektivet ska du genast ta bort batteriet. Var försiktig så att du inte bränner dig. Fortsatt användning kan medföra personskada.

När du har avlägsnat eller kopplat bort strömkällan bör du ta utrustningen till ett auktoriserat Nikon-servicecenter för kontroll.

Använd inte kameran eller objektivet i närheten av lättantändlig gas

Hantering av elektrisk utrustning i närheten av lättantändlig gas kan resultera i explosion eller brand.

Titta inte in i solen genom objektivet eller sökaren

Om du tittar in i solen eller någon annan stark ljuskälla genom objektivet eller sökaren kan ögonen skadas permanent.

Förvara utom räckhåll för barn

Var försiktig och förvara produkten utom räckhåll för barn så att de inte stoppar batterier eller andra smådelar i munnen.

Observera följande försiktighetsåtgärder när du hanterar kameran och objektivet

• Håll kameran och objektivet torra. Underlåtenhet att följa denna anvisning kan resultera i brand eller elektrisk stöt.
• Hantera eller rör inte kameran eller linsen med våta händer. Underlåtenhet att följa dessa anvisningar kan resultera i elektrisk stöt.
• När du fotograferar i motljus ska du tänka på att inte rikta objektivet mot solen och inte heller låta solstrålar gå rakt in i objektivet. Annars kan kameran bli överhettad och kanske orsaka brand.
• När objektivet inte ska användas under en längre tidsperiod ska både främre och bakre objektivlock sättas fast och objektivet placeras på en plats skyddad mot direkt solljus. Underlåtenhet att följa denna anvisning kan orsaka brand, eftersom objektivet kan fokusera solljuset mot ett lättantändligt objekt.

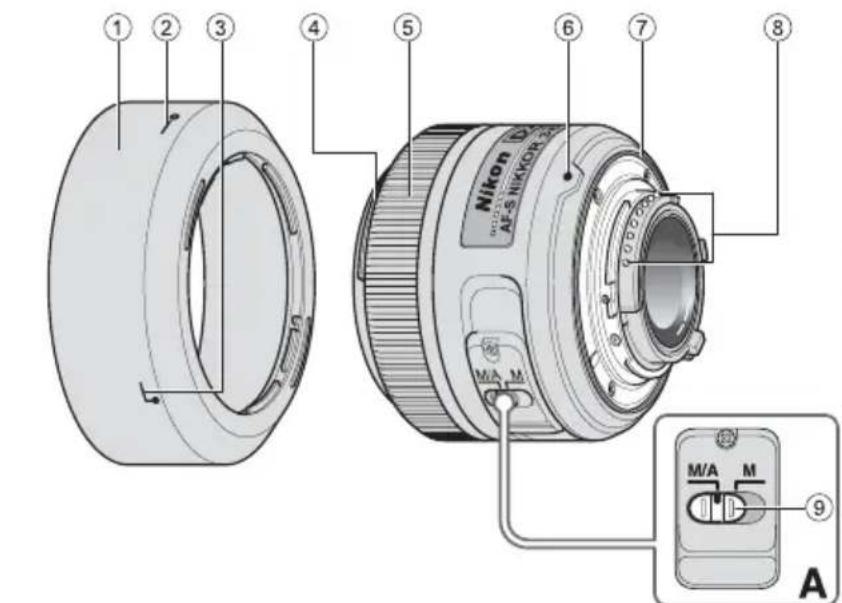

■Terminologi

① Objektivfattning (S. 39)
②Motljusskydd inställningsindex (S. 39)
③Motljusskydd fästindex (S. 39)
④Motljusskydd monteringsindex (S. 39)
⑤Fokusring (S. 39)
⑥Monteringsindex (S. 38)
⑦Gummipackning för montering av objektiv (S. 40)
⑧CPU-kontakter (S. 40)
⑨Brytare för fokuslägesväljare (S. 39) ( ): Referenssida

Tack för att du köpte objektivet AF-S DX NIKKOR 35mm f/1,8G. DX Nikkor-objektiv är speciellt konstruerade att användas tillsammans med kameror av typen Nikon digital-SLR (Nikon DX-format), exempelvis D300 och D90. Vid montering på kameror i Nikon DX-format motsvarar objektivets bildvinkel ungefär 1,5× brännvidden i 35mm format. Innan du använder objektivet ska du läsa de här instruktionerna och kamerans Anvädarhandbok.

■Huvudfunktioner

• Detta objektiv använder en Silent Wave Motor för drivning av fokuseringsmekanismen, vilket gör autofokuseringen smidig, tyst och nästan omedelbar. Brytare för fokuslägesväljare ⑨ finns tillgänglig för att du lätt ska kunna välja autofokusering (A) eller manuell fokusering (M).
• Mer exakt exponeringskontroll när objektivet är monterat på en Nikon-kamera med funktioner för 3D-färgmatrixmätning eftersom information om avståndet till motivet överförs från objektivet till kameran.
• Ett asfäriskt linselement ger överlägsna optiska prestanda och bästa möjliga återgivningsegenskaper. Dessutom ger den rundade bländaren en mjuk och fin oskärpa i de delar av bilden som inte är i fokus.
• Upp till två trådlösa SB-R200-speedlightblixtar kan monteras på objektivets kant.

■Använda objektivet Montera objektivet på kameran

1 Stäng av kameran.

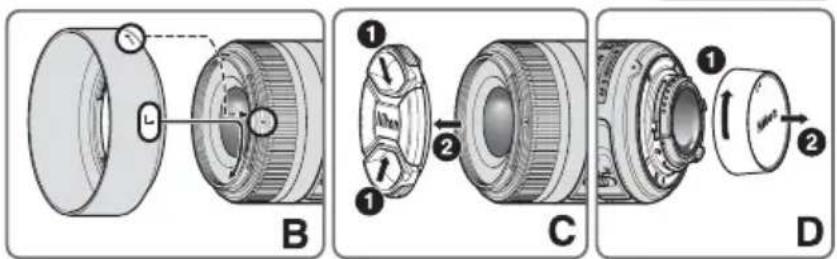

2 Ta bort det bakre objektivlocket (bild D).
3 Rikta in objektivets monteringsindex ⑥ mot monteringsindex på kameran, och vrid sedan objektivet moturs tills det klickar på plats. Kontrollera att objektivet sitter rätt när monteringsindex ⑥ befinner sig högst upp på objektivet.

4 Ta bort det främre objektivlocket (bild C).

Ta loss objektivet från kameran

1 Stäng av kameran.
2 Tryck och håll ner objektivlåsknappen på kameran och vrid samtidigt objektivet medurs.

■Använda motljusskyddet

Att fästa motljusskyddet

Rikta in motljusskyddets fästindex ( av de två indikeringarna) ③ mot skyddet med motljusskyddets monteringsindex ④ på objektivet och vrid skyddet moturs (när du håller kameran med objektivet bort från dig) tills det klickar på plats (bild B).

• Kontrollera att motljusskyddets monteringsindex är riktat mot motljusskyddets inställningsindex av motljusskyddet () ②.
• Om motljusskyddet inte sitter korrekt kan vinjettering uppstå.
• Det är lättare att fästa och ta av motljusskyddet om du håller det vid basen (nära fästningsindikeringen) och inte i ytterkanten.
• Montera motljusskyddet i omvänt läge när det ska förvaras.

Att avlägsna skyddet

Ta av motljusskyddet genom att hålla i det vid basen (nära fästningsindikeringen) och vrida det medurs, om du håller kameran med objektivet riktat ifrån dig.

■Fokusering (bild A)

Ställ in kamerans fokuslägesväljare enligt denna tabell.

Kamerans fokusläge	Objektivets fokusläge
	M/A M
AF	Autofokus med möjlighet till manuell styrning	Manuell fokusering (Möjlighet till fokuseringshjälp.)
MF	Manuell fokusering (Möjlighet till fokuseringshjälp.)

Mer information om kamerans fokuslägen finns i kamerans Anvädarhandbok.

Autofokus med möjlighet till manuell styrning (M/A-läge)

1 Ställ in linsens brytare för fokuslägesväljare ⑨ på M/A.
2 Autofokus har aktiverats, men den automatiska fokuseringen kan åsidosättas om du roterar den separata fokusringen ⑤ samtidigt som du trycker in avtryckaren halvvägs, eller om du trycker på AF-ON-knappen på kamerahuset om kameran har en sådan.
3 Tryck in avtryckaren halvvägs eller tryck på AF-ON-knappen en gång till om du vill avbryta den manuella fokuseringen och gå tillbaka till autofokus.

■Ställa in bländaren

Använd kameran för att justera bländarinställningen.

■Inbyggd blixt och vinjettering

• Den inbyggda blixten kan inte användas för kortare avständ än 0,6 m.
• För att undvika vinjettering, använd inte motljusskydd.
  * Vinjettering är de mörka hörn som syns runt bilden när ljuset som blixten sänder ut hindras av linsskyddet eller objektivhuset, beroende på fotograferingsavständet.

■Vård av objektivet

• Var försiktig så att inte CPU-kontakterna ⑧ blir smutsiga eller skadas.
• Om gummipackningen för monteringen av objektivet ⑦ skadats, besök hos närmaste auktoriserade återförsäljare eller ditt servicecenter för reparation.

• Rengör objektivets ytor med en blåsborste. Använd en mjuk, ren bomullsduk eller linsduk fuktad med etanol (alkohol) eller linsrengöringsmedel, för att ta bort smuts och fettfläckar. Torka i en cirkulär rörelse från mitten och utåt. Lämna inte kvar några spår av rengöringsmedlet och rör inga andra delar av objektivet.

• Använd aldrig organiska lösningsmedel som t ex thinner eller bensen för rengöring av objektivet, eftersom det kan skada det och orsaka brand eller hälsoproblem.

• Det finns NC-filter som skyddar den främre linsen. Linsskyddet hjälper också till att skydda den främre linsen.
• När objektivet förvaras i sin flexibla objektivpåse ska både främre och bakre linsskydd vara monterade.
• När objektivet är monterat på kameran bör du inte lyfta eller hålla kameran och objektivet i linsskyddet.
• Om objektivet inte ska användas under en längre tidsperiod ska det förvaras svalt och torrt så att mögel och rost kan undvikas. Förvara det också skyddat mot direkt solljus och kemikalier såsom kamfer och naftalen.
• Se till att det inte kommer vatten på objektivet och tappa det inte i vatten, eftersom det då kommer att rosta och sluta fungera.
• Förstärkt plast används i vissa av objektivets delar. Lämna aldrig objektivet på en alltför varm plats för att undvika skador.

Standardtillbehör

• 52mm främre objektivlock som knäpps på plats LC-52
  • Bakre objektivlock
  • Bajonettskydd HB-46
  • Flexibelt objektivfodral CL-0913

■Extra tillbehör

• 52mm skruvfilter

■Specifikationer

Objektivtyp: G-typs AF-S DX NIKKOR-objektiv med inbyggd CPU och Nikon-bajonettfäste (speciellt konstruerat för användning tillsammans med kameror i Nikon digital-SLR—Nikon DX-format)

Fokallängd: 35mm

Maximal f/1,8

bländare:

Linskonsstruktion: 8 element i 6 grupper (1 asfäriskt linselement)

Bildvinkel: 44°

Avständsinformation: Visas i kamerahuset

Fokusering: RF-system (Rear Focusing), autofokus med en fokuserande Silent Wave-motor, manuellt med separat fokusring

Minsta möjliga 0,3 m från skärpeplanet

fokuseringsavständ:

Antal slutarblad: 7 st. (rundade)

Bländare: Helautomatisk

Exponeringsmätning: Via fullbländare

Storlek: 52 mm (P = 0,75 mm)

Mätt: Ungefär 73,5 mm diameter × 54 mm (utstick från objektivets monterade fläns)

Vikt: Ungefär 200 g

Specifikationer och utförande kan ändras när som helst, utan att tillverkaren meddelar detta och utan någon skyldighet för densamme.
