Eigenschaft	Details
Objektivtyp	Festbrennweite Weitwinkel
Objektivanschluss	Nikon F-Bajonett
Maximale Blende	f/1.8
Brennweite	35 mm (entspricht 52,5 mm im FX-Format)
Optischer Aufbau	11 Elemente in 8 Gruppen
Blickwinkel	44°
Minimale Fokussierentfernung	0,30 m
Maximaler Abbildungsmaßstab	1:7,4
Abmessungen	70 x 52,5 mm
Gewicht	200 g
Empfohlene Verwendung	Landschafts-, Porträt- und Aufnahmen bei schwachem Licht
Pflege	Mit einem weichen Tuch reinigen, aggressive Chemikalien vermeiden
Sicherheit	Nicht extremen Temperaturen oder übermäßiger Feuchtigkeit aussetzen
Kompatibilität	Kompatibel mit Nikon Digitalkameras im DX-Format

Häufig gestellte Fragen - AFS 35mm f1.8G DX NIKON

Welchen Bajonett-Typ hat das NIKON AFS 35mm f1.8G DX Objektiv?

Das NIKON AFS 35mm f1.8G DX Objektiv hat ein Nikon F-Bajonett.

Ist dieses Objektiv mit Vollformatkameras kompatibel?

Nein, das NIKON AFS 35mm f1.8G DX Objektiv ist für Nikon Kameras mit DX-Sensor konzipiert.

Wie groß ist die maximale Blende dieses Objektivs?

Die maximale Blende des NIKON AFS 35mm f1.8G DX Objektivs beträgt f/1.8.

Wie kann ich die Linsen des Objektivs reinigen?

Verwenden Sie einen Blasebalg, um Staub zu entfernen, und reinigen Sie die Oberflächen dann mit einem leicht angefeuchteten Mikrofasertuch und einem Linsenreiniger.

Verfügt das Objektiv über eine Bildstabilisierung?

Nein, das NIKON AFS 35mm f1.8G DX Objektiv verfügt nicht über eine integrierte Bildstabilisierung.

Wie sind die Abmessungen dieses Objektivs?

Das Objektiv misst etwa 70 mm im Durchmesser und 52 mm in der Länge.

Wie schwer ist das NIKON AFS 35mm f1.8G DX Objektiv?

Das Objektiv wiegt etwa 200 g.

Kann ich einen Filter mit diesem Objektiv verwenden?

Ja, das NIKON AFS 35mm f1.8G DX Objektiv akzeptiert 52 mm Filter.

Welchen Fokussiertyp hat dieses Objektiv?

Das Objektiv verwendet einen Autofokusmotor (AF-S) für schnellen und leisen Fokus.

Wie behebe ich Probleme mit langsamer oder schwieriger Fokussierung?

Stellen Sie sicher, dass das Objektiv korrekt an der Kamera montiert ist, der Fokusmodus auf AF und nicht auf MF eingestellt ist, und reinigen Sie die Bajonettkontakte.

BEDIENUNGSANLEITUNG AFS 35mm f1.8G DX NIKON

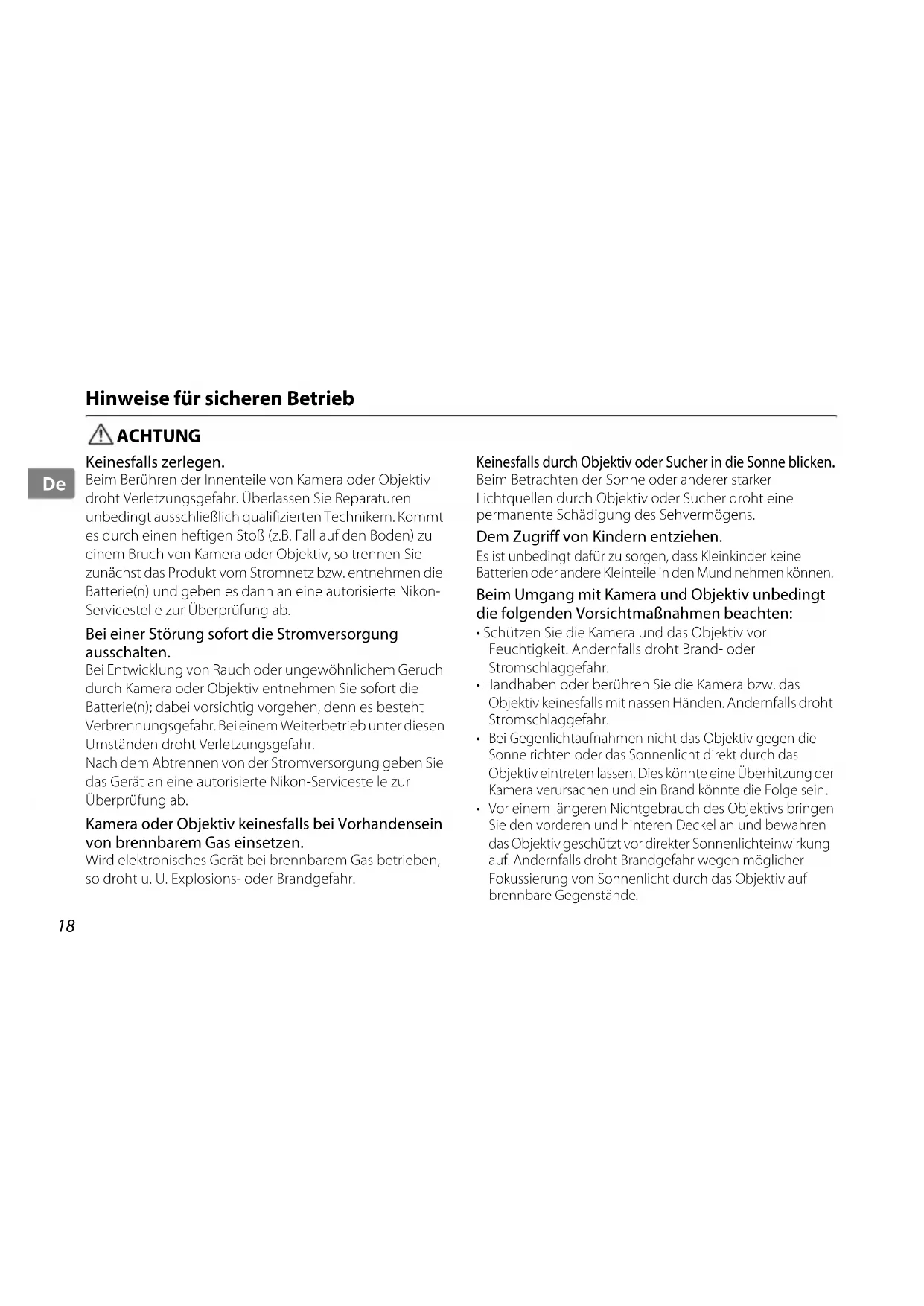

Hinweise für sicheren Betrieb ACHTUNG Keinesfalls zerlegen. Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte Nikon- Servicestelle zur Überprüfung ab. Bei einer Störung sofort die Stromversorgung ausschalten. Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); dabei vorsichtig vorgehen, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen. Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u. U. Explosions- oder Brandgefahr. Keinesfalls durch Objektiv oder Sucher in die Sonne blicken. Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens. Dem Zugriff von Kindern entziehen. Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund nehmen können. Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.

• Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.

Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten lassen. Dies könnte eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein

Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände

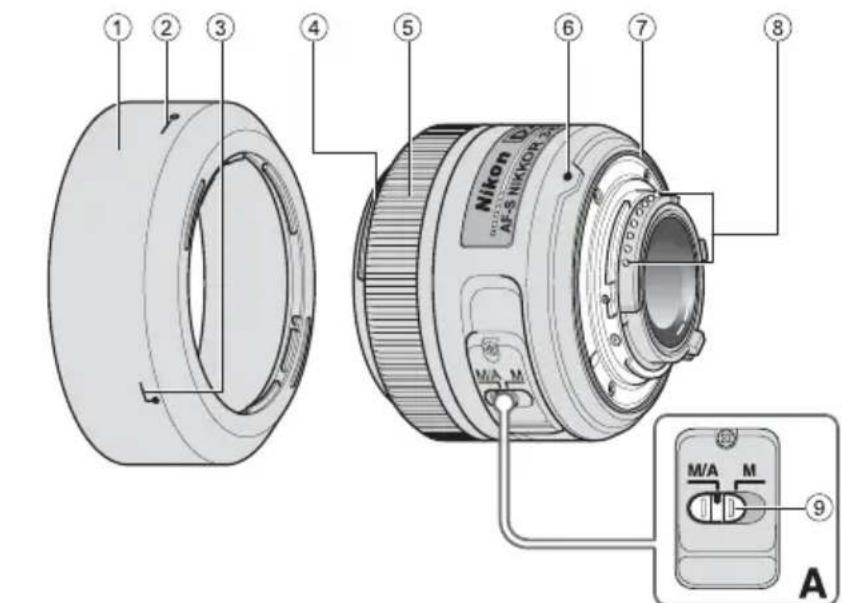

Gegenlichtblende (S. 21) 2 Markierung für die Ausrichtung der Gegenlichtblende (S. 21) 3 Markierung für die Arretierung der Gegenlichtblende (S. 21) 4 Markierung für das Ansetzen der Gegenlichtblende (S. 21)

Entfernungseinstellring (S. 21) 6 Markierung für die Ausrichtung des Objektivs (S. 20) 7 Dichtungsmanschette (S. 22) 8 CPU-Kontakte (S. 22) 9 Fokusmodusschalter (S. 21) ( ): Seitennummer20

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX NIKKOR 35mm 1:1,8G entgegenbringen. DX-NIKKOR-Objektive sind speziell für die Verwendung mit digitalen Nikon-Spiegelreflexkameras mit DX-Bildformat konstruiert, wie etwa die D300 und die D90. Der Bildwinkel des Objektivs entspricht bei Verwendung an einer DX-Format-Kamera dem eines Objektivs mit der ca. 1,5-fachen Brennweite an einer Kleinbildkamera. Machen Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch Ihrer Kamera vertraut. ■ Die wichtigsten Merkmale

• Der Fokussiermechanismus des Objektivs wird von einem Silent Wave Motor angetrieben, so dass die Scharfeinstellung per Autofokus stufenlos, geräuscharm und praktisch verzögerungsfrei erfolgt. Mit dem Fokusmodusschalter

lässt sich mühelos zwischen Autofokus (A) und manueller Scharfeinstellung (M) wechseln.

Eine besonders präzise Belichtungssteuerung resultiert, wenn das Objektiv auf eine Nikon-Kamera mit 3D-Color- Matrixmessung montiert wird, da die Motiventfernungsdaten vom Objektiv zur Kamera übertragen werden

• Durch eine aspharische ED-Glas-Linse (extra-low dispersion) wird der Farbfehler effektiv korrigiert. So werden eine außergewöhnlich hohe optische Leistung und Abbildungsqualität erzielt. Die Blende mit abgerundeten Lamellen erzeugt ein sehr natürliches Bokeh bei unscharf abgebildeten Objekten in Vorder- und Hintergrund.

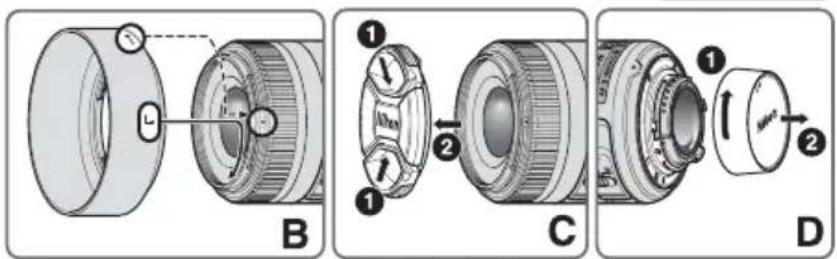

• Bis zu zwei Slave-Blitzgeräte SB-R200 können am Objektiv angebracht werden. ■ Verwendung des Objektivs Anbringen des Objektivs an der Kamera Schalten Sie die Stromversorgung der Kamera aus. Nehmen Sie den hinteren Objektivdeckel ab. (Abb. D) Fluchten Sie die Markierung für die Ausrichtung des Objektivs 6 an Objektiv und Kamera, und drehen Sie das Objektiv gegen den Uhrzeigersinn, bis es hörbar einrastet. Stellen Sie sicher, dass sich das Objektiv in der korrekten Position befindet, wenn sich die Markierung für die Ausrichtung des Objektivs 6 oben auf dem Objektiv befindet. Nehmen Sie den vorderen Objektivdeckel ab. (Abb. C) Abnehmen des Objektivs von der Kamera Schalten Sie die Stromversorgung der Kamera aus. Halten Sie die Objektiv-Freigabetaste gedrückt und drehen Sie das Objektiv im Uhrzeigersinn.21

■ Verwendung der Gegenlichtblende Anbringen der Gegenlichtblende Richten Sie die Markierung für die Arretierung der Gegenlichtblende ( , eine der beiden Markierungen) 3 an der Gegenlichtblende und die Markierung für das Ansetzen der Gegenlichtblende 4 am Objektiv aneinander aus und drehen Sie die Gegenlichtblende gegen den Uhrzeigersinn (von der Rückseite der Kamera aus betrachtet), bis sie mit einem Klicken einrastet (Abb. B).

• Achten Sie darauf, die Markierung für das Ansetzen der Gegenlichtblende und die Markierung für die Ausrichtung der Gegenlichtblende ( ) 2 aneinander auszurichten.

• Wenn die Gegenlichtblende nicht richtig angebracht ist, schattet sie u. U. einen Teil des Motivs ab.

• Das Anbringen bzw. Abnehmen der Gegenlichtblende fällt leichter, wenn Sie diese an der Basis (in der Nähe der Markierung für die Arretierung der Gegenlichtblende und nicht an den äußeren Kanten fassen.

Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden

Abnehmen der Gegenlichtblende Die Gegenlichtblende zum Lösen an der Basis fassen (in der Nähe der Markierung für die Arretierung der Gegenlichtblende) und von der Rückseite der Kamera aus gesehen im Uhrzeigersinn drehen. ■ Fokusierung (Abb. A) Stellen Sie den Fokusmodusschalter Ihrer Kamera entsprechend der nachstehenden Tabelle ein. Weitere Informationen zum Kamera-Fokusmodus finden Sie im Benutzerhandbuch Ihrer Kamera. Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus) Stellen Sie den Fokusmodusschalter 9 am Objektiv auf M/A. Der Autofokus ist aktiviert, aber Sie können manuell fokussieren, indem Sie den Entfernungeinstellring

drehen, während Sie den Auslöser am ersten Druckpunkt gedrückt halten oder während Sie die AF- ON-Taste am Kameragehäuse gedrückt halten (insofern die Kamera über eine AF-ON-Taste verfügt). Drücken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drücken Sie die AF-ON-Taste erneut, wenn Sie von der manuellen Scharfeinstellung zum Autofokusbetrieb zurückwechseln möchten. Fokussteuerung (Kamera) Fokussteuerung (Objektiv) M/A M

Autofokus mit Priorität der manuellen Scharfeinstellung Manueller Fokus (mit elektronischer Einstellhilfe)

Manueller Fokus (mit elektronischer Einstellhilfe)22

■ Blendeneinstellung Stellen Sie die Blende an der Kamera ein. ■ Integriertes Blitzgerät und Abschattung*

• Das integrierte Blitzgerät kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.

• Verwenden Sie beim Blitzen mit dem integrierten Blitzgerät keine Gegenlichtblende.

• Abschattung tritt auf, wenn die Gegenlichtblende oder – je nach Entfernung – der Objektivtubus einen sichtbaren Schatten ins Motiv wirft. ■ Pflege des Objektivs

• Halten Sie die CPU-Kontakte 8 stets sauber und schützen Sie sie vor Beschädigung.

Bei einer Beschädigung der Dichtungsmanschette

sollten Sie das Objektiv bei einer Nikon-Servicestelle zur Reparatur abgeben

• Säubern Sie die Linsenobeflächen mit einem Blasepinsel. Staub und Flecken entfernen Sie mit einem sauberen, weichen Baumwolltuch oder Optik- Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optikreinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zurückbleiben oder Sie andere Teile des Objektivs berühren.

• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs. Dies könnte das Objektiv beschädigen, einen Brand auslösen bzw. gesundheitliche Schäden mit sich bringen.

• Zum Schutz der Frontlinse kann ein Klarglasfilter (NC) verwendet werden. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.

• Beim Verstauen des Objektivs in seinem flexiblen Etui müssen der vordere und der hintere Deckel Deckel aufgesetzt sein.

• Halten oder heben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.

• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Korrosion zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.

• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.

• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermäßig heißen Orten liegen!23

■ Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel LC-52 mit Schnappverschluss (52 mm)

• Hinterer Objektivdeckel

• 52 mm-Schraubfilter ■ Technische Daten Änderungen und Irrtümer vorbehalten. Objektivtyp: AF-S-DX-NIKKOR-Objektiv vom Typ G mit integrierter CPU und F-Bajonettanschluss (speziell ausgelegt für den Gebrauch mit digitalen Nikon-Spiegelreflexkameras mit DX-Bildformat) Brennweite: 35 mm Lichtstärke: 1,8 Optischer Aufbau: 8 Linsen in 6 Gruppen (1 asphärische Linse) Bildwinkel: 44º Entfernungsdaten: Übermittlung an die Kamera Fokussierung: RF-System, Autofokus mit Silent Wave Motor, manuell über separaten Entfernungseinstellring Naheinstellgrenze: 0,3 m von der Sensorebene gemessen Blende: Irisblende mit 7 gerundeten Lamellen Blendensteuerung: Vollautomatisch Blendenbereich: 1,8 bis 22 Belichtungsmessung: Offenblendenmessung Filtergewinde: 52 mm (P = 0,75 mm) Abmessungen: ca. 70 (Durchm.) × 52,5 mm (Länge ab Bajonettauflage) Gewicht: ca. 200 g24

• Flexibelt objektivfodral CL-0913 ■ Extra tillbehör
