| Marca | Nikon |
| Modello | AF-S 35mm f/1.8G DX |
| Tipo di prodotto | Obiettivo fotografico |
| Tipo di obiettivo | Obiettivo NIKKOR DX AF-S tipo G con CPU integrata, attacco a baionetta Nikon (formato DX) |
| Lunghezza focale | 35 mm |
| Apertura massima | f/1.8 |
| Costruzione ottica | 8 elementi in 6 gruppi (1 lente asferica) |
| Angolo di campo | 44° |
| Distanza minima di messa a fuoco | 0,3 m (dal piano focale) |
| Numero di lamelle del diaframma | 7 (circolari) |
| Gamma di aperture | da f/1.8 a f/22 |
| Diametro di attacco per accessori | 52 mm (P = 0,75 mm) |
| Dimensioni (diametro × lunghezza) | Circa 70 mm × 52,5 mm |
| Peso | Circa 200 g |
| Motore autofocus | Motore silenzioso SWM (Silent Wave Motor) |
| Modalità di messa a fuoco | Autofocus (M/A) con priorità manuale, messa a fuoco manuale (M) |
| Accessori forniti | Tappo anteriore LC-52 (52 mm), tappo posteriore, paraluce HB-46, custodia morbida CL-0913 |
| Manutenzione e pulizia | Pulire la lente con un soffietto o un panno morbido leggermente inumidito con etanolo. Pulire regolarmente i contatti CPU. Non utilizzare solventi organici. |
| Sicurezza | Non smontare, non guardare il sole nell'obiettivo, tenere fuori dalla portata dei bambini, evitare gas infiammabili, mantenere asciutto. |
| Riparabilità | Riparazioni solo da tecnico qualificato. Consultare un centro di assistenza autorizzato Nikon. |
Domande frequenti - AFS 35mm f1.8G DX NIKON
Domande degli utenti su AFS 35mm f1.8G DX NIKON
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Obiettivo fotografico in formato PDF gratuitamente! Trova il tuo manuale AFS 35mm f1.8G DX - NIKON e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AFS 35mm f1.8G DX del marchio NIKON.
MANUALE UTENTE AFS 35mm f1.8G DX NIKON

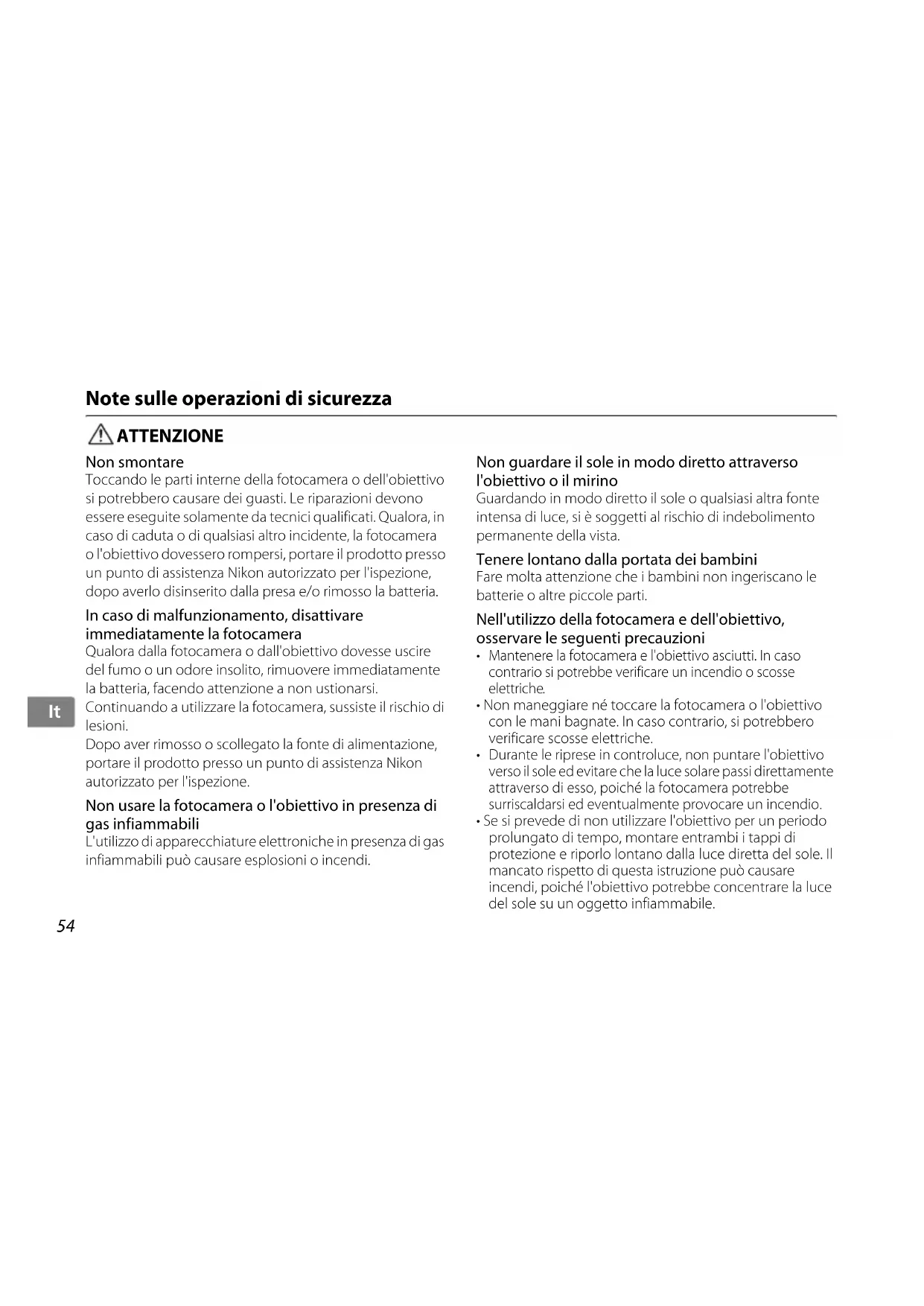

Note sulle operazioni di sicurezza
ATTENZIONE
Non smontare
Toccando le parti interne della fotocamera o dell'obiettivo si potrebbero causare dei guasti. Le riparazioni devono essere eseguite solamente da tecnici qualificati. Qualora, in caso di caduta o di qualsiasi altro incidente, la fotocamera o l'obiettivo dovessero rompersi, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione, dopo averlo disinserito dalla presa e/o rimosso la batteria.
In caso di malfunzionamento, disattivare immediatamente la fotocamera
Qualora dalla fotocamera o dall'obiettivo dovesse uscire del fumo o un odore insolito, rimuovere immediatamente la batteria, facendo attenzione a non ustionarsi.
Continuando a utilizzare la fotocamera, sussiste il rischio di lesioni.
Dopo aver rimosso o scollegato la fonte di alimentazione, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione.
Non usare la fotocamera o l'obiettivo in presenza di gas infiammabili
L'utilizzo di apparecchiature elettroniche in presenza di gas infiammabili può causare esplosioni o incendi.
Non guardare il sole in modo diretto attraverso l'obiettivo o il mirino
Guardando in modo diretto il sole o qualsiasi altra fonte intensa di luce, si è soggetti al rischio di indebolimento permanente della vista.
Tenere lontano dalla portata dei bambini
Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole parti.
Nell'utilizzo della fotocamera e dell'obiettivo, osservare le seguenti precauzioni
- Mantenere la fotocamera e l'obiettivo asciutti. In caso contrario si potrebbe verificare un incendio o scosse elettriche.
- Non maneggiare né toccare la fotocamera o l'obiettivo con le mani bagnate. In caso contrario, si potrebbero verificare scosse elettriche.
- Durante le riprese in controluce, non puntare l'obiettivo verso il sole ed evitare che la luce solare passi direttamente attraverso di esso, poiché la fotocamera potrebbe surriscaldarsi ed eventualmente provocare un incendio.
- Se si prevede di non utilizzare l'obiettivo per un periodo prolungato di tempo, montare entrambi i tappi di protezione e riporlo lontano dalla luce diretta del sole. Il mancato rispetto di questa istruzione può causare incendi, poiché l'obiettivo potrebbe concentrare la luce del sole su un oggetto infiammabile.

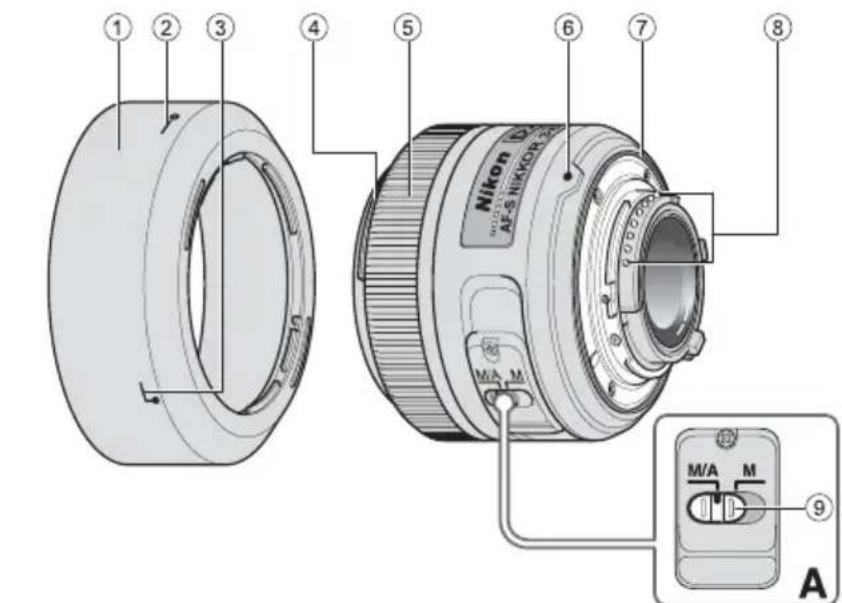

Denominazione
① Paraluce (P. 57)
②Indice di regolazione del paraluce
(P. 57)
③Indice di collegamento del paraluce
(P. 57)
④Indice di montaggio del paraluce (P. 57)
⑤ Anello di messa a fuoco (P. 57)
⑥Indice di montaggio (P. 56)
⑦Guarnizione in gomma della montatura dell'obiettivo (P. 58)
⑧Contatti CPU (P. 58)
⑨Interruttore del modo di messa a fuoco (P. 57)
( ): Pagina di riferimento
Grazie per aver acquistato l'obiettivo AF-S DX NIKKOR 35mm f/1,8G. DX Gli obiettivi Nikkor sono appositamente studiati per l'utilizzo con le fotocamere SLR digitali Nikon (formato Nikon DX), come la D300 e la D90. Quando è montato su fotocamere formato Nikon DX, l'angolo d'immagine dell'obiettivo è approssimativamente pari a 1,5× la lunghezza focale nel formato 35mm. Prima di utilizzare l'obiettivo, leggere queste istruzioni e consultare il Manuale d'uso della fotocamera.
■Caratteristiche principali
- Questo obiettivo si avvale di un motore Silent Wave che aziona il meccanismo di messa a fuoco, pertanto la messa a fuoco automatica risulta agevole, silenziosa e quasi immediata. L'interruttore del modo di messa a fuoco ⑨ consente di selezionare facilmente la messa a fuoco automatica (A) o manuale (M).
- Montando l'obiettivo su una fotocamera Nikon in grado di eseguire la misurazione Color matrix 3D, è possibile controllare l'esposizione con maggiore precisione, in quanto le informazioni relative alla distanza dal soggetto vengono trasferite dall'obiettivo alla fotocamera.
- La soluzione costruttiva adottata, comprendente un elemento asferico, offre prestazioni ottiche e di riproduzione eccezionali. Inoltre, l'apertura arrotondata del diaframma consente di ottenere un effetto mosso più morbido e piacevole nelle zone sfuocate dell'immagine.
- Lateralmente all'obiettivo è possibile montare fino a due flash remoti senza cavi SB-R200.
■Uso dell'obiettivo

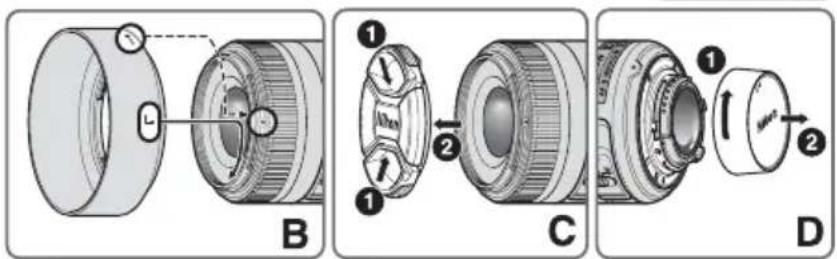

Montaggio dell'obiettivo sulla fotocamera
1 Spegnere la fotocamera.
2 Togliere il copriobiettivo posteriore. (Fig. D)
3 Allineare il indice di montaggio obiettivo ⑥ con il indice di montaggio posto sul corpo della fotocamera e ruotare l'obiettivo in senso antiorario finché non scatterà in posizione. Accertarsi che l'obiettivo sia in posizione corretta quando il indice di montaggio ⑥ sull'obiettivo è rivolto verso l'alto.
4 Togliere il copriobiettivo anteriore. (Fig. C)
Smontaggio dell'obiettivo dalla fotocamera
1 Spegnere la fotocamera.
2 Tenere premuto il pulsante di sblocco obiettivo sulla fotocamera e contemporaneamente ruotare l'obiettivo in senso orario.
Utilizzo del paraluce
Collegamento del paraluce
Allineare l'indice di collegamento del paraluce (uno dei due riferimenti) ③ sul paraluce con l'indice di montaggio del paraluce ④ sull'obiettivo, quindi ruotare il paraluce in senso antiorario (guardato impugnando la fotocamera con l'obiettivo rivolto in direzione opposta a sé) fino a quando non scatterà in posizione (Fig. B).
- Assicurarsi che l'indice di montaggio del paraluce sia allineato con l'indice di regolazione del paraluce (—o) ②.
- Se il paraluce non è fissato correttamente, si può verificare la vignettatura.
- Per facilitare il fissaggio e la rimozione impugnarlo per la base (vicino all'indice di collegamento del paraluce) anziché verso il bordo esterno.
- Riporre il paraluce innestandolo in posizione invertita.
Smontaggio del paraluce
Per smontare il paraluce, impugnarlo per la base (vicino all'indice di collegamento del paraluce) e ruotare in senso orario (impugnando la fotocamera con l'obiettivo rivolto in direzione opposta a sé).
■Messa a fuoco (Fig. A)
Impostare il selettore di modo di messa a fuoco della fotocamera in conformità alla seguente tabella.
| Modo di messa a fuoco della fotocamera | Modo di messa a fuoco dell'obiettivo | |
| M/A M | ||
| AF | Messa a fuoco automatica con esclusione per il funzionamento in manuale | Messa a fuoco manuale (Aiuto per la messa fuoco dispibile) |
| MF | Messa a fuoco manuale (Aiuto per la messa fuoco dispibile) | |
Per ulteriori informazioni sui modi di messa a fuoco della fotocamera, consultare il Manuale d'uso della fotocamera.
Messa a fuoco automatica con esclusione per il funzionamento in manuale (modalità M/A)
1 Impostare l'interruttore del modo di messa a fuoco
⑨ dell'obiettivo su M/A.
2 L'autofocus è attivo, ma è possibile escluderlo ruotando l'anello di messa a fuoco ⑤ separato e premendo contemporaneamente il pulsante di scatto a metà corsa, oppure premendo il pulsante AF-ON sul corpo macchina, se la fotocamera ne è dotata.
3 Per disattivare la messa a fuoco manuale e riattivare l'autofocus, premere il pulsante di scatto a metà corsa, oppure premere nuovamente il pulsante AF-ON.
■Impostazione dell'apertura
Regolare l'apertura utilizzando la fotocamera.
■Flash incorporato e vignettatura
- Il flash incorporato non può essere utilizzato a distanze inferiori a 0,6 m.
- Per evitare la vignettatura (riduzione della luminosità ai margini dell'immagine), non usare un paraluce.
* La vignettatura è la riduzione della luminosità ai margini dell'immagine che si verifica quando la luce emessa dal flash è ostacolata dal paraluce o dal barilotto, in base alla distanza di ripresa.
■Cura e manutenzione dell'obiettivo
- Fare attenzione a non sporcare o danneggiare i contatti CPU ⑧.
- Nel caso in cui la guarnizione in gomma della montatura dell'obiettivo ⑦ sia danneggiata, provvedere alla relativa riparazione presso il punto assistenza Nikon autorizzato più vicino.
-
Pulire la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie, fare uso di un fazzoletto di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcool o con un liquido detergente specifico per obiettivi. Strofinare delicatamente con movimento circolare dal centro verso l'esterno, facendo attenzione a non lasciare tracce o toccare altre parti.
-
Non utilizzare solventi organici o benzene per pulire l'obiettivo, in quanto potrebbero danneggiare l'obiettivo, causare incendi o problemi di salute.
- Per la protezione dell'elemento anteriore dell'obiettivo sono disponibili appositi filtri NC. Anche il paraluce può essere utilizzato per proteggere la parte anteriore dell'obiettivo.
- Prima di riporre l'obiettivo nella relativa custodia flessibile, montare entrambi i coperchi anteriore e posteriore.
- Quando l'obiettivo è montato sulla fotocamera, non afferrare o reggere la fotocamera e l'obiettivo dal paraluce.
- Se si prevede di non utilizzare l'obiettivo per periodi prolungati, riporlo in un ambiente fresco e asciutto per prevenire la formazione di muffe e ruggine. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.
- Non bagnarlo e fare attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.
- Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni non lasciare mai l'obiettivo in un luogo eccessivamente caldo.
■Accessori in dotazione
• Copriobiettivo anteriore snap-on da 52mm LC-52
• Copriobiettivo posteriore
• Paraluce a baionetta HB-46
- Custodia morbida per obiettivo CL-0913
■Accessori opzionale
• Filtri a vite da 52mm
Caratteristiche tecniche
Tipo di obiettivo: Obiettivo AF-S DX NIKKOR tipo G con CPU incorporata e innesto a baionetta Nikon (appositamente studiato per l'utilizzo con fotocamere digitali SRL Nikon DX)
Lunghezza focale: 35mm
Apertura f/1,8
massima:
Costruzione 8 elementi in 6 gruppi
obiettivo: (1 lente asferica)
Angolo di campo: 44°
Dati distanze: Misurati sul riferimento del piano focale fotocamera
Messa a fuoco: Sistema RF (Rear Focusing),
autofocus con motore Silent Wave;
manuale mediante ghiera di messa
a fuoco separata
Distanza minima 0,3 m dal piano focale per la messa fuoco:
Nr. delle lamelle 7 pz. (arrotondati)
diaframma:
Diaframma: Completamente automatico
Gamma di f/1,8 a f/22
apertura:
Misurazione Con metodo a tutta apertura
dell'esposizione:
Misura 52 mm (P = 0,75 mm)
dell'accessorio:
Dimensioni: Ca. 70 mm diam. × 52,5 mm (estensione della flangia)
Peso: Ca. 200 g
Le specifiche e i disegni sono soggetti a modifica senza preavviso od obblighi da parte del produttore.
