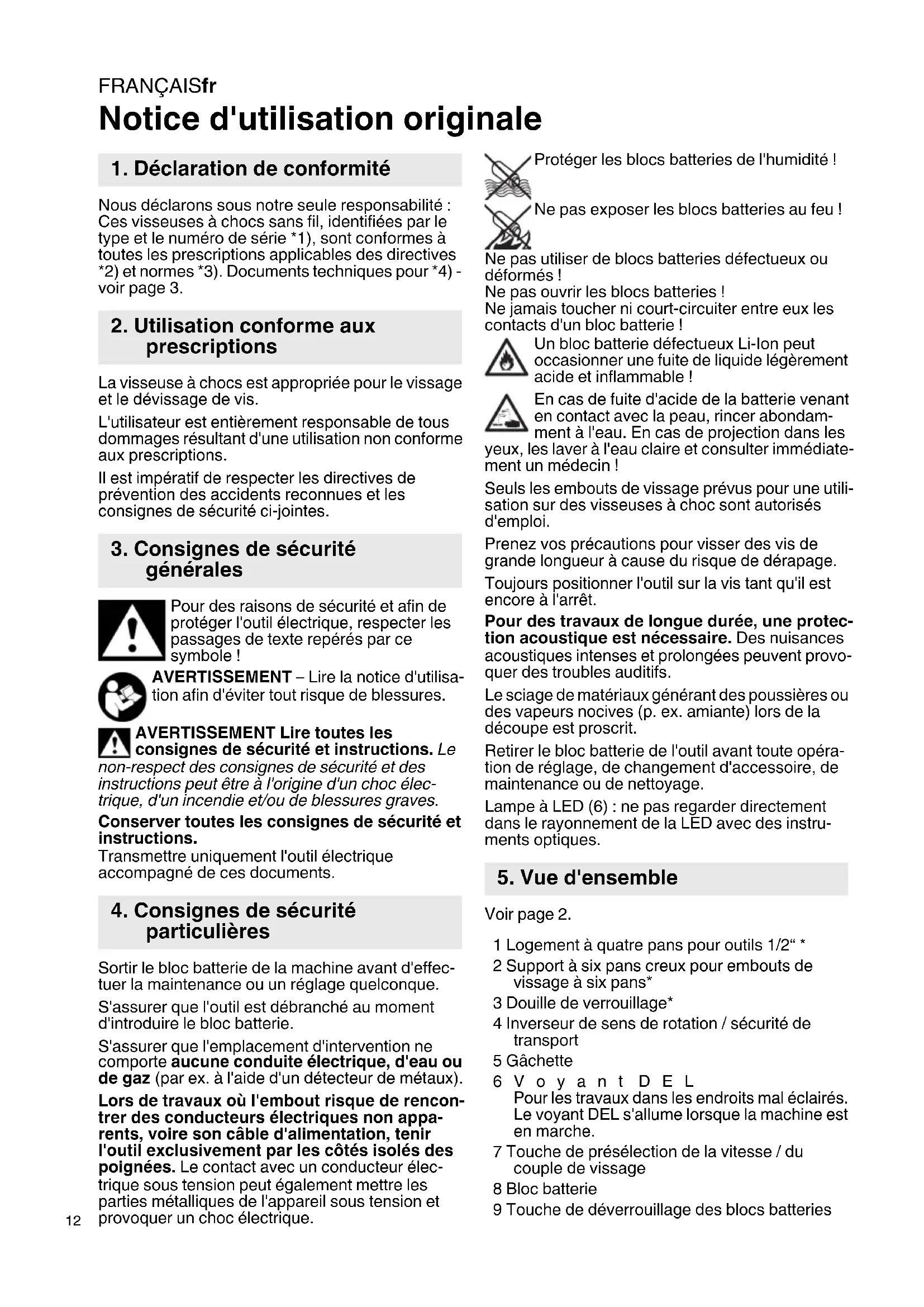

Notice d'utilisation originale Nous déclarons sous notre seule responsabilité : Ces visseuses à chocs sans fil, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3. La visseuse à chocs est appropriée pour le vissage et le dévissage de vis. L'utilisateur est entièrement responsable de tous dommages résultant d'une utilisation non conforme aux prescriptions. Il est impératif de respecter les directives de prévention des accidents reconnues et les consignes de sécurité ci-jointes. Pour des raisons de sécurité et afin de protéger l'outil électrique, respecter les passages de texte repérés par ce symbole ! AVERTISSEMENT – Lire la notice d'utilisa- tion afin d'éviter tout risque de blessures. AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc élec- trique, d'un incendie et/ou de blessures graves. Conserver toutes les consignes de sécurité et instructions. Transmettre uniquement l'outil électrique accompagné de ces documents. Sortir le bloc batterie de la machine avant d'effec- tuer la maintenance ou un réglage quelconque. S'assurer que l'outil est débranché au moment d'introduire le bloc batterie. S'assurer que l'emplacement d'intervention ne comporte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métaux). Lors de travaux où l'embout risque de rencon- trer des conducteurs électriques non appa- rents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées. Le contact avec un conducteur élec- trique sous tension peut également mettre les parties métalliques de l'appareil sous tension et provoquer un choc électrique. Protéger les blocs batteries de l'humidité ! Ne pas exposer les blocs batteries au feu ! Ne pas utiliser de blocs batteries défectueux ou déformés ! Ne pas ouvrir les blocs batteries ! Ne jamais toucher ni court-circuiter entre eux les contacts d'un bloc batterie ! Un bloc batterie défectueux Li-Ion peut occasionner une fuite de liquide légèrement acide et inflammable ! En cas de fuite d'acide de la batterie venant en contact avec la peau, rincer abondam- ment à l'eau. En cas de projection dans les yeux, les laver à l'eau claire et consulter immédiate- ment un médecin ! Seuls les embouts de vissage prévus pour une utili- sation sur des visseuses à choc sont autorisés d'emploi. Prenez vos précautions pour visser des vis de grande longueur à cause du risque de dérapage. Toujours positionner l'outil sur la vis tant qu'il est encore à l'arrêt. Pour des travaux de longue durée, une protec- tion acoustique est nécessaire. Des nuisances acoustiques intenses et prolongées peuvent provo- quer des troubles auditifs. Le sciage de matériaux générant des poussières ou des vapeurs nocives (p. ex. amiante) lors de la découpe est proscrit. Retirer le bloc batterie de l'outil avant toute opéra- tion de réglage, de changement d'accessoire, de maintenance ou de nettoyage. Lampe à LED (6) : ne pas regarder directement dans le rayonnement de la LED avec des instru- ments optiques. Voir page 2. 1 Logement à quatre pans pour outils 1/2“ * 2 Support à six pans creux pour embouts de vissage à six pans* 3 Douille de verrouillage* 4 Inverseur de sens de rotation / sécurité de transport 5 Gâchette 6Voyant DEL Pour les travaux dans les endroits mal éclairés. Le voyant DEL s'allume lorsque la machine est en marche. 7 Touche de présélection de la vitesse / du couple de vissage 8 Bloc batterie 9 Touche de déverrouillage des blocs batteries

1. Déclaration de conformité

2. Utilisation conforme aux

3. Consignes de sécurité

4. Consignes de sécurité

5. Vue d'ensembleFRANÇAIS fr

10 Touche de l'indicateur de capacité 11 Indicateur de capacité et de signalisation 12 Crochet de sangle (fixer comme illustré) * 13 Porte-embouts (fixer comme illustré) *

• en fonction de l'équipement / du modèle choisis Sortir le bloc batterie de la machine avant d'effectuer la maintenance ou un réglage quel- conque. S'assurer que l'outil est débranché au moment d'introduire le bloc batterie.

Charger le bloc batterie avant utilisation (8). En cas de baisse de puissance, recharger le bloc batterie. La température de stockage optimale se situe entre 10 °C et 30 °C. Les blocs batteries Li-Ion Li-Power sont pourvus d'un indicateur de capacité et de signalisation : (11) - Presser la touche (10) pour afficher l'état de charge par le biais des voyants LED. - Si un voyant LED clignote, le bloc batterie est presque épuisé et doit être rechargé. Retrait : Appuyer sur la touche de déverrouillage (9) du bloc batterie et tirer sur le bloc batterie (8) vers l'avant

Mise en place : Faire glisser le bloc batterie (8) jusqu'à enclenche- ment.

6.2 Réglage du sens de rotation / sécurité de

transport (protection contre tout enclen- chement intempestif) Avant d'actionner l'inverseur de sens de rota- tion / la sécurité de transport (4), s'assurer que le moteur est à l'arrêt ! Actionner l'inverseur de sens rotation / sécurité de transport (4) R = Réglé sur rotation à droite (mouvement de vissage) L = Réglé sur rotation à gauche (mouvement de dévissage) 0 = Centre : sécurité de transport (protection contre tout enclenchement intempestif)

6.3 Mise en route et arrêt

Mise en route : appuyer sur la gâchette (5). Arrêt : relâcher la gâchette (5).

Vitesse / couple de serrage La vitesse et le couple de serrage sont en rapport direct. Plus la vitesse est faible et moins on dégage de couple de vissage. Le couple de serrage dépend de deux facteurs :

1) Présélectionner le couple de serrage maximal.

La touche (7) permet de sélectionner l'un des trois couples de serrage. Les couples de serrage max. sont indiqués dans le tableau sur la page 3 (M MAX

La LED de la touche (7) indique le niveau qui est réglé : = pas allumée = couple max. = clignotante = couple de serrage moyen = allumée en continu = couple de serrage min.

2) Changer le couple de serrage en continu :

La vitesse ainsi que le couple peuvent être régulés en continu grâce à une pression plus ou moins forte sur la gâchette (5) pour les adapter aux conditions du travail en cours. Notre recommandation : déterminez le réglage qui convient en effectuant un vissage d'essai.

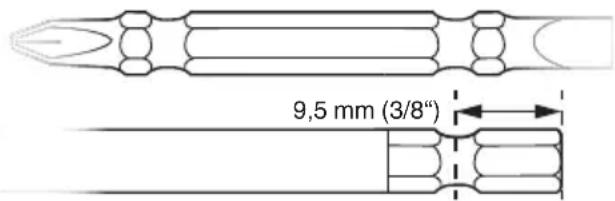

Changement d'embout de vissage sur le SSD... Insérer l'embout de vissage : Pousser la douille de verrouillage (3) vers l'avant et insérer l'embout de vissage en le poussant jusqu'au fond. (3)Relâ- cher la douille de verrouillage. Vérifier en tirant sur l'embout qu'il est bien positionné. Retirer l'embout de vissage : Pousser la douille de verrouillage (3) vers l'avant et retirer l'embout de vissage. Utiliser exclusivement des embouts de vissage munis d'extrémités de montage de ce type : L'embout de vissage utilisé doit être adapté à la vis. Ne jamais utiliser d'embout de vissage endommagé.

Changement d'embout de vissage sur le SSW... Insertion de l'embout de vissage : insérer l'outil jusqu'en butée dans le logement à quatre pans (1). Retrait de l'embout de vissage : retirer l'outil du logement à quatre pans (1). L'embout de vissage utilisé doit être adapté à la vis. Ne jamais utiliser d'embout de vissage endommagé. Diriger l'outil bien droit vers la vis. L'opération de vissage met en œuvre deux actions : le vissage, suivi du

6. Mise en service/réglage

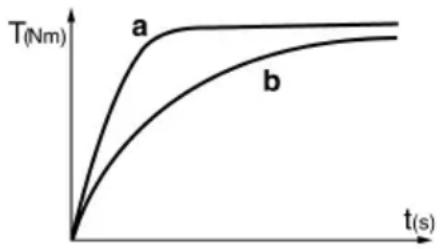

serrage de la vis grâce au mécanisme de frappe. Le couple de serrage est fonction de la durée d'application de la frappe. Au bout d'env. 5 secondes de frappe, on a obtenu le couple de serrage maximal. La courbe du couple dépend des conditions de mise en œuvre : Pour un vissage en force (vissage sur matériaux durs tels que les métaux), le couple de serrage maximal est obtenu dès une application courte de la frappe (a). Pour un vissage en douceur (vissage dans maté- riaux peu résistants, par ex. du bois), une durée de frappe plus longue s'avère nécessaire (b). Notre recommandation : déterminez la durée de frappe qui convient en effectuant un vissage d'essai. Attention ! Pour les petites vis, le couple de serrage maximum peut déjà être atteint en moins de 0,5 seconde. - D'où l'importance d'une surveillance étroite de la durée du vissage. - Sélectionnez au moyen de la touche (7) un couple de serrage maximal approprié (voir chapitre 6.4). - Réguler soigneusement le couple de serrage en exerçant une pression plus ou moins forte sur la gâchette (5) afin d'éviter que la vis ne puisse être endommagée ou la tête de vis arrachée. Utiliser uniquement des accessoires Metabo. Utilisez uniquement des accessoires, qui sont conformes aux exigences et aux données caracté- ristiques indiquées dans les présentes instructions d'utilisation. Voir page 4. A Chargeurs B Blocs batteries de différentes capacités Utilisez uniquement des blocs batteries avec une tension adaptée à votre outil électrique. CEmbouts de vissage D Outil 1/2“ Gamme d'accessoires complète, voir www.metabo.com ou catalogue. Les travaux de réparation sur les outils élec- triques doivent uniquement être effectués par des électriciens ! Pour toute réparation sur un outil Metabo, veuillez contacter votre agence Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces de rechange peuvent être téléchargées sur le site Internet www.metabo.com. Observer les réglementations nationales concer- nant la mise au rebut dans le respect de l'environne- ment et le recyclage des machines, emballages et accessoires. Les blocs batteries ne doivent pas être jetés avec les ordures ménagères ! Ramener les blocs batte- ries défectueux ou usagés à un revendeur Metabo ! Ne pas jeter les blocs batteries dans l'eau. Pour les pays européens uniquement : ne pas jeter les appareils électriques avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électro- niques (DEEE), et à sa transposition dans la législa- tion nationale, les appareils électriques doivent être collectés à part et soumis à un recyclage respec- tueux de l’environnement. Avant d'éliminer l'outil électrique, décharger son bloc batterie. Protéger les contacts contre les court- circuits (p. ex. les isoler à l'aide de ruban adhésif). Explications concernant les indications de la page 3. Sous réserve de modifications allant dans le sens du progrès technique. U =Tension du bloc batterie

=Vitesse à vide S =Fréquence de frappe H =Porte-outils de l'outil m =Poids (avec le plus petit bloc batterie)

MED =couple de serrage moyen (niveau II)

MIN =couple de serrage min. (niveau III) Valeurs de mesure déterminées selon NE 60745. Courant continu Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émis- sions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les acces- soires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindre. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organi- sationnelles. Valeur vibratoire totale (somme vectorielle tridirectionnelle) déterminée selon NE 60745 :

10. Protection de l'environnement

11. Caractéristiques techniquesFRANÇAIS fr

= Valeur d'émission de vibrations (vissage à percussion)

= Incertitude (vibration) Niveau sonore typique en pondération A

= niveau de pression acoustique

= niveau de puissance acoustique
