SSW 18 LT 200 - Destornillador METABO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Atornillador de impacto inalámbrico
Marca	Metabo
Modelo	SSW 18 LT 200
Alimentación	Batería de Li-Ion de 18 V
Velocidad en vacío	0 – 3 000 rpm
Frecuencia de impacto	0 – 4 000 golpes/min
Par de apriete máx. (nivel I)	200 Nm
Portaherramientas	Alojamiento cuadrado de 1/2" (12,7 mm)
Peso (con batería más pequeña)	1,3 kg
Sentido de giro	Reversible (derecha/izquierda) con seguro de transporte
Preselección de par	3 niveles (máx, medio, mín)
Variador de velocidad	Sí, mediante presión en el gatillo
Iluminación	LED integrada
Protección de batería	Indicador de capacidad, protección contra descarga profunda
Uso previsto	Atornillar y desatornillar
Mantenimiento	Retirar la batería antes de la limpieza; limpiar con un paño seco
Accesorios incluidos	Puntas de atornillar (según versión), gancho para correa, portapuntas
Normas	Conforme a las directivas CE
Reparabilidad	Reparaciones por electricista autorizado Metabo

Preguntas frecuentes - SSW 18 LT 200 METABO

¿Cómo cambiar el sentido de giro?

Utilice el inversor de sentido de giro (4) situado sobre el gatillo. Posición R para giro a la derecha (atornillar), L para giro a la izquierda (desatornillar), y 0 en el centro para activar el seguro de transporte. Asegúrese de que el motor esté parado antes de cambiar la posición.

¿Cómo ajustar el par de apriete?

Presione el botón de preselección de velocidad/par (7) para elegir entre tres niveles: MAX (LED apagado), MED (LED parpadeante), MIN (LED encendido). También puede modular el par continuamente variando la presión sobre el gatillo (5).

¿Qué batería usar con la SSW 18 LT 200?

Utilice exclusivamente baterías Metabo Li-Ion de una tensión de 18 V compatibles con la serie Li-Power. No utilice baterías dañadas o deformadas.

¿Cómo insertar una punta de atornillar?

Para el modelo SSW, inserte la punta directamente en el alojamiento cuadrado (1) hasta el tope. Para retirarla, simplemente tire de la punta fuera del alojamiento. Utilice únicamente puntas adecuadas para atornilladores de impacto.

¿Qué hacer si la batería no mantiene la carga?

Primero verifique el indicador de capacidad (11) presionando el botón (10). Si un LED parpadea, la batería está casi agotada y debe recargarse. Si el problema persiste, reemplace la batería por una nueva Metabo.

¿Cómo limpiar el atornillador?

Antes de cualquier limpieza, retire la batería de la herramienta. Limpie el aparato con un paño seco; no use agua ni productos agresivos. Proteja los contactos eléctricos de la humedad.

¿Este atornillador es adecuado para atornillar en metal?

Sí, la SSW 18 LT 200 es adecuada para atornillar en metales. Utilice el par máximo (nivel I) y una presión sostenida sobre el gatillo para obtener un apriete eficaz. El impacto permite alcanzar rápidamente el par necesario.

¿Cómo usar el seguro de transporte?

Coloque el inversor de sentido de giro (4) en la posición central 0. Esto bloquea el gatillo y evita cualquier arranque accidental durante el transporte o almacenamiento.

¿Qué significa el parpadeo del LED en la batería?

El indicador de capacidad (11) parpadea cuando la batería está casi agotada. Debe recargarla rápidamente. Si parpadea después de la carga, la batería puede estar defectuosa y debe reemplazarse.

¿Dónde encontrar accesorios para este atornillador?

Los accesorios Metabo (cargadores, baterías, puntas, etc.) están disponibles en el sitio web www.metabo.com o en el catálogo Metabo. Utilice únicamente accesorios conformes a las especificaciones de la herramienta.

MANUAL DE USUARIO SSW 18 LT 200 METABO

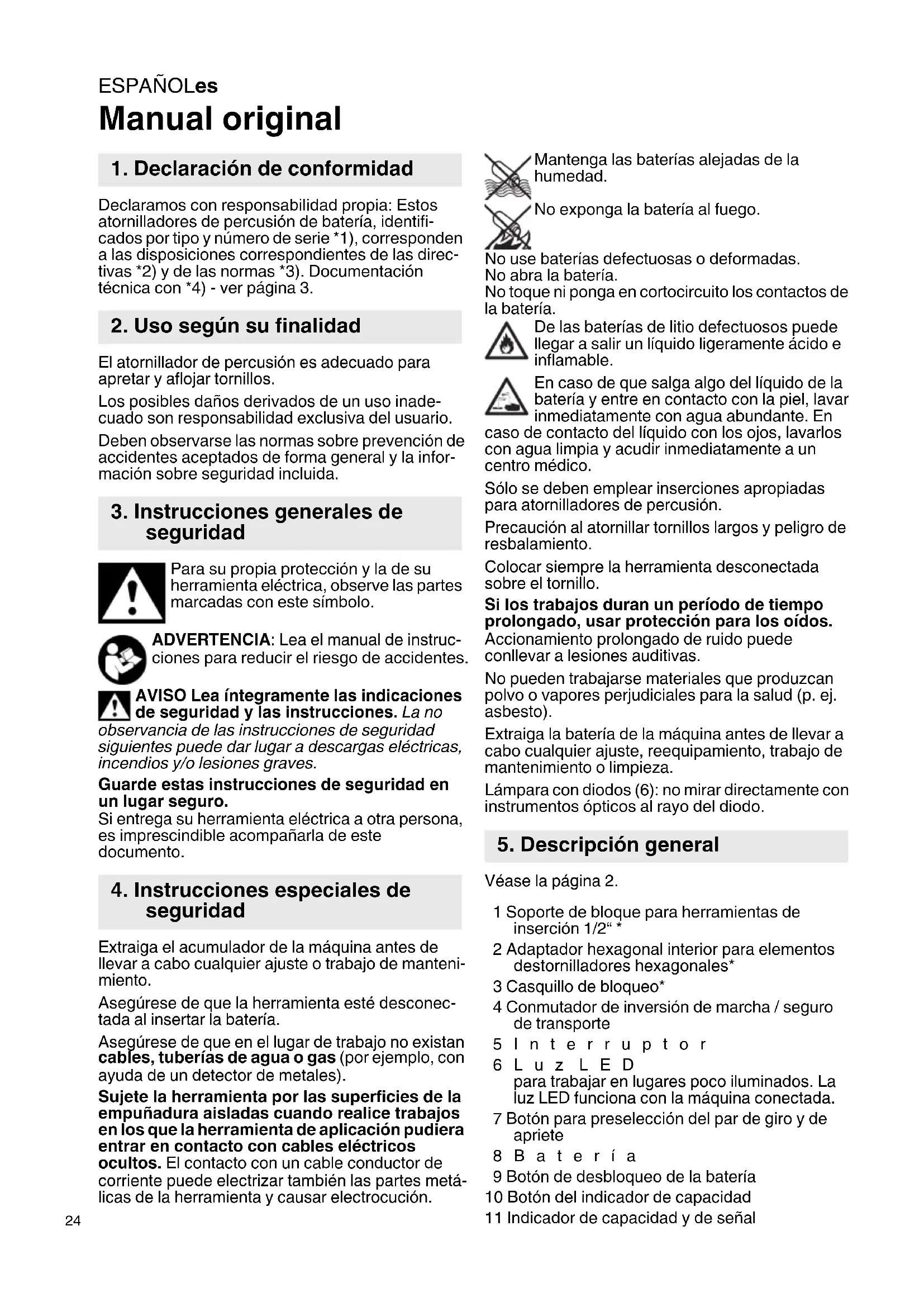

1. Declaración de conformidad

Declaramos con responsabilidad propia: Estos atornilladores de percusión de batería, identificados por tipo y número de serie *1), corresponden a las disposiciones correspondientes de las directivas *2) y de las normas *3). Documentación técnica con *4) - ver página 3.

2. Uso según su finalidad

El atornillador de percusión es adecuado para apretar y aflojar tornillos.

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Deben observarse las normas sobre prevención de accidentes aceptados de forma general y la información sobre seguridad incluida.

3. Instrucciones generales de seguridad

Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.

ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes.

AVISO Lea íntegramente las indicaciones de seguridad y las instrucciones. La no

observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.

Guarde estas instrucciones de seguridad en un lugar seguro.

Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento.

4. Instrucciones especiales de seguridad

Extraiga el acumulador de la máquina antes de llevar a cabo cualquier ajuste o trabajo de mantenimiento.

Asegúrese de que la herramienta esté desconectada al insertar la batería.

Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales).

Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de aplicación pudiera entrar en contacto con cables eléctricos

ocultos. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar electrocución.

Mantenga las baterías alejadas de la humedad.

No exponga la batería al fuego.

No use baterías defectuosas o deformadas.

No abra la batería.

No toque ni ponga en cortocircuito los contactos de la batería.

De las baterías de litio defectuosos puede llegar a salir un líquido ligeramente ácido e inflamable.

En caso de que salga algo del líquido de la batería y entre en contacto con la piel, lavar inmediatamente con agua abundante. En

caso de contacto del líquido con los ojos, lavarlos con agua limpia y acudir inmediatamente a un centro médico.

Sólo se deben emplear inserciones apropiadas para atornilladores de percusión.

Precaución al atornillar tornillos largos y peligro de resbalamiento.

Colocar siempre la herramienta desconectada sobre el tornillo.

Si los trabajos duran un período de tiempo prolongado, usar protección para los oídos.

Accionamiento prolongado de ruido puede conllevar a lesiones auditivas.

No pueden trabajarse materiales que produzcan polvo o vapores perjudiciales para la salud (p. ej. asbesto).

Extraiga la batería de la máquina antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza.

Lámpara con diodos (6): no mirar directamente con instrumentos ópticos al rayo del diodo.

5. Descripción general

Véase la página 2.

1 Soporte de bloque para herramientas de inserción 1/2" *
2 Adaptador hexagonal interior para elementos destornilladores hexagonales*
3 Casquillo de bloqueo*
4 Conmutador de inversión de marcha / seguro de transporte

5 Interruptor

6 L u z L E D

para trabajar en lugares poco iluminados. La luz LED funciona con la máquina conectada.

7 Botón para preselección del par de giro y de apriete

8 B a t e r í a

9 Botón de desbloqueo de la batería

10 Botón del indicador de capacidad

11 Indicador de capacidad y de señal

12 Gancho de correa (colocar tal como se ha mostrado) *
13 Depósito de bit (colocar tal como se ha mostrado) *

* según el equipamiento/según el modelo

6. Puesta en marcha/ajuste

Extraiga el acumulador de la máquina antes de llevar a cabo cualquier ajuste o trabajo de tenimiento. Asegúrese de que la herramienta desconectada al insertar la batería.

6.1 Batería

Antes de usarlo cargue la (8) batería.

En caso de que decaiga la capacidad cargue la batería.

La temperatura óptima de almacenaje es entre 10°C y 30°C.

Las baterías de ion litio (Li-Ion) y Li-Power poseen un indicador de capacidad y de señal: (11)

• Pulsar (10) botón y el nivel de carga será indicado por medio de diodos.
• En caso de que un diodo esté parpadeando el acumulador está casi descargado y necesita ser cargado.

Retirar:

Pulse el botón de desbloqueo de la batería (9) y empuje la batería hacia delante (8).

Colocar:

Empuje la batería (8) hasta que quede encajada.

6.2 Dirección de giro, ajustar seguro de transporte (bloqueo de conexión)

Activar interruptor de dirección de giro / Bloqueo de transporte (4) sólo cuando el motor esté parado.

Activar conmutador de dirección de giro / bloqueo de transporte (4).

R = a j u s t a d o e l g i r o a l (apretar tornillos)

L = ajustado el giro a lá izquierda (aflojar tornillos)

0 = Posición media: seguro de transporte (bloqueo de conexión) activado

6.3 Conexión y desconexión

Conexión: pulse el interruptor (5).

Desconexión: suelte el interruptor (5).

Revoluciones y par de apriete están en relación directa. Menos revoluciones significan un par de apriete más reducido.

El par de apriete puede ser influido de dos maneras:

1) Preseleccionar par de apriete máximo.

Después de pulsar el botón (7) Usted puede seleccionar entre 3 niveles de par de apriete. Los

máximos pares de apriete constan en la lista en la página 3 ( M_MAX , M_MED , M_MIN ).

Se puede observar cuál nivel está ajustado porque reluce el botón respectivo (7):

MAX = sin luz = máximo par de giro

■■■MED = Parpadear = par de giro medio

MIN = Conexión constante = par de giro mínimo

2) Cambiar el par de apriete sin etapas:

Se puede cambiar las revoluciones y el par de apriete pulsando más o menos el interruptor (5) y adaptar la máquina a las condiciones de trabajo.

Sugerencia: Trate de encontrar la configuración correcta por medio de atornillamientos de prueba.

6.5 Cambiar elemento destornillador en SSD...

Fijar elemento destornillador: Empuje el casquillo de bloqueo (3) hacia adelante y ubique el elemento destornillador hasta el tope. (3) Suelte el casquillo de bloqueo.

Compruebe el ajuste correcto de la inserción tirando de ella.

Retirar el elemento destornillador: empuje el casquillo de bloqueo (3) hacia adelante y retire el elemento destornillador.

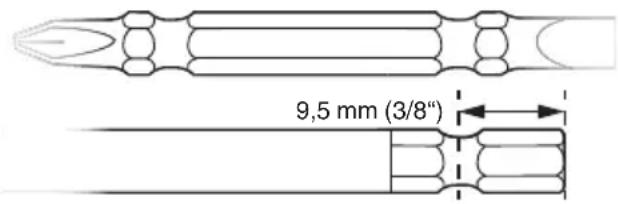

Emplee únicamente inserciones que tengan este gorrón empotrable:

La inserción empleada debe encajar en el tornillo.

No emplee nunca una inserción dañada.

d Cambiar elemento destornillador con SSW...

Fijar elemento destornillador: Ubicar herramienta de inserción hasta el tope del adaptador cuadrado (1).

Retirar elemento destornillador: Retirar herramienta de inserción del adaptador cuadrado (1).

La inserción empleada debe encajar en el tornillo.

No emplee nunca una inserción dañada.

7. Manejo

Sujete la herramienta recta sobre el tornillo.

El proceso de atornillado se compone de dos fases: insertar el tornillo y apretarlo mediante el mecanismo de percusión.

El par de apriete depende de la duración de la percusión.

Después de aprox. 5 segundos de duración de percusión se ha alcanzado el máximo par de apriete.

El avance del par de apriete depende de cada caso:

En caso de atornillados duros (atornillados en materiales duros como metal) el par de apriete máximo se alcanza tras un tiempo de percusión breve (a).

En caso de atornillados blandos (atornillados en materiales blandos como madera) se requiere un tiempo de percusión más prolongado (b).

Recomendación: determine la duración correcta de percusión mediante un atornillado de prueba.

¡Atención! En los tornillos pequeños el par de apriete máximo se alcanza en menos de 0,5 segundos de tiempo de percusión.

• Por este motivo, la duración del proceso de atornillado debe controlarse con exactitud.
• Elija con el botón (7) un par de apriete máximo (ver capítulo 6.4).
• Ajuste con cuidado el par de apriete aplicando una presión más o menos fuerte en el interruptor (5) para que no se averíe el tornillo o se rompa el cabezal de tornillos.

8. Accesorios

Use únicamente accesorios Metabo originales.

Utilice únicamente accesorios que cumplan con los requerimientos y los datos indicados en estas indicaciones de funcionamiento.

Véase la página 4.

A Dispositivos de carg
B Baterías de diferentes capacidades Utilice únicamente baterías con la tensión adecuada para la herramienta eléctrica.
C Inserciones de puntas de atornillar
D Herramienta de inserción 1/2"

Programa completo de accesorios véase www.metabo.com o catálogo.

9. Reparación

Las reparaciones de herramientas eléctricas deben estar a cargo exclusivamente de técnicos electricistas especializados.

En caso de tener una herramienta eléctrica de Metabo que necesite ser reparada, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

En la página web www.metabo.com puede descargar listas de repuestos.

10. Protección ecológica

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados.

Los acumuladores no se deben desechar junto con la basura doméstica. Devuelva los acumuladores defectuosos o gastados a su distribuidor Metabo

No sumerja en agua el acumulador.

Sólo para países de la UE: No tire las herramientas eléctricas a la basura. Según la directiva europea 2002/96/CE sobre resi-

duos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.

Antes de eliminar la máquina, descargue la batería que se encuentra en la herramienta eléctrica.

Ásegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).

11. Especificaciones técnicas

Notas explicativas sobre la información de la página 3.

Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.

U = tensión de la batería

n₀ = Número de revoluciones en ralentí S = número de percusiones

H =Toma de herramientas de la máquina m =peso (con la batería más pequeña)

M_MAX =par de apriete máximo (nivel I)

M_MED =par de apriete medio (nivel II)

M_MIN =par de apriete mínimo (nivel III)

Valores de medición establecidos de acuerdo con EN 60745.

Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

Valores de emisión

Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararla con otras herramientas eléctricas. Dependiendo de la condición de uso, estado de la herramienta eléctrica o de las herramientas de uso, la carga real puede ser mayor o menor. Considere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización.

Valor total de vibraciones (suma de vectores de tres direcciones) determinadas según la norma EN 60745:

a_h = Valor de emisión de vibraciones (tornillo de percusión)

K_h =Inseguridad (vibración)

Niveles acústicos típicos compensados A:

L_pA = Nivel de intensidad acústica

L_WA = Nivel de potencia acústica

K_pA, K_WA = Inseguridad (nivel acústico)

¡Use auriculares protectores!
