SSW 18 LT 200 - Wkrętarka METABO - Bezpłatna instrukcja obsługi

Rodzaj produktu	Wkrętarka udarowa bezprzewodowa
Marka	Metabo
Model	SSW 18 LT 200
Zasilanie	Akumulator litowo-jonowy 18 V
Prędkość biegu jałowego	0 – 3 000 obr/min
Częstotliwość udaru	0 – 4 000 udarów/min
Maksymalny moment obrotowy (poziom I)	200 Nm
Uchwyt narzędziowy	Gniazdo czworokątne 1/2" (12,7 mm)
Waga (z najmniejszym akumulatorem)	1,3 kg
Kierunek obrotów	Rewersyjny (prawo/lewo) z zabezpieczeniem transportowym
Preselekcja momentu obrotowego	3 poziomy (max, średni, min)
Regulator prędkości	Tak, przez nacisk na spust
Oświetlenie	Wbudowana dioda LED
Ochrona akumulatora	Wskaźnik pojemności, ochrona przed głębokim rozładowaniem
Przeznaczenie	Wkręcanie i wykręcanie śrub
Konserwacja	Wyjąć akumulator przed czyszczeniem; czyścić suchą szmatką
Dołączone akcesoria	Końcówki wkręcające (w zależności od wersji), hak na pasek, uchwyt na końcówki
Normy	Zgodny z dyrektywami UE
Naprawialność	Naprawy przez autoryzowanego elektryka Metabo

Często zadawane pytania - SSW 18 LT 200 METABO

Jak zmienić kierunek obrotów?

Użyj przełącznika kierunku obrotów (4) znajdującego się nad spustem. Pozycja R dla obrotów w prawo (wkręcanie), L dla obrotów w lewo (wykręcanie), a 0 w środku aktywuje zabezpieczenie transportowe. Upewnij się, że silnik jest zatrzymany przed zmianą pozycji.

Jak ustawić moment obrotowy?

Naciśnij przycisk preselekcji prędkości/momentu obrotowego (7), aby wybrać jeden z trzech poziomów: MAX (dioda LED wyłączona), MED (dioda LED miga), MIN (dioda LED świeci). Można również regulować moment obrotowy w sposób ciągły, zmieniając nacisk na spust (5).

Jaki akumulator stosować z SSW 18 LT 200?

Używaj wyłącznie akumulatorów Metabo Li-Ion o napięciu 18 V kompatybilnych z serią Li-Power. Nie używaj uszkodzonych lub odkształconych akumulatorów.

Jak włożyć końcówkę wkręcającą?

W przypadku modelu SSW włóż końcówkę bezpośrednio do gniazda czworokątnego (1) aż do oporu. Aby ją wyjąć, po prostu wyciągnij końcówkę z gniazda. Używaj wyłącznie końcówek przeznaczonych do wkrętarek udarowych.

Co zrobić, jeśli akumulator nie trzyma ładunku?

Najpierw sprawdź wskaźnik pojemności (11), naciskając przycisk (10). Jeśli dioda miga, akumulator jest prawie wyczerpany i należy go naładować. Jeśli problem nadal występuje, wymień akumulator na nowy Metabo.

Jak czyścić wkrętarkę?

Przed czyszczeniem wyjmij akumulator z narzędzia. Czyść urządzenie suchą szmatką; nie używaj wody ani agresywnych środków. Chroń styki elektryczne przed wilgocią.

Czy ta wkrętarka nadaje się do wkręcania w metal?

Tak, SSW 18 LT 200 nadaje się do wkręcania w metale. Użyj maksymalnego momentu obrotowego (poziom I) i stałego nacisku na spust, aby uzyskać skuteczne dokręcenie. Udar pozwala szybko osiągnąć wymagany moment.

Jak używać zabezpieczenia transportowego?

Ustaw przełącznik kierunku obrotów (4) w centralnej pozycji 0. Blokuje to spust i zapobiega przypadkowemu uruchomieniu podczas transportu lub przechowywania.

Co oznacza miganie diody LED na akumulatorze?

Wskaźnik pojemności (11) miga, gdy akumulator jest prawie wyczerpany. Należy go szybko naładować. Jeśli miga po naładowaniu, akumulator może być uszkodzony i wymaga wymiany.

Gdzie znaleźć akcesoria do tej wkrętarki?

Akcesoria Metabo (ładowarki, akumulatory, końcówki itp.) są dostępne na stronie www.metabo.com lub w katalogu Metabo. Używaj wyłącznie akcesoriów zgodnych ze specyfikacją narzędzia.

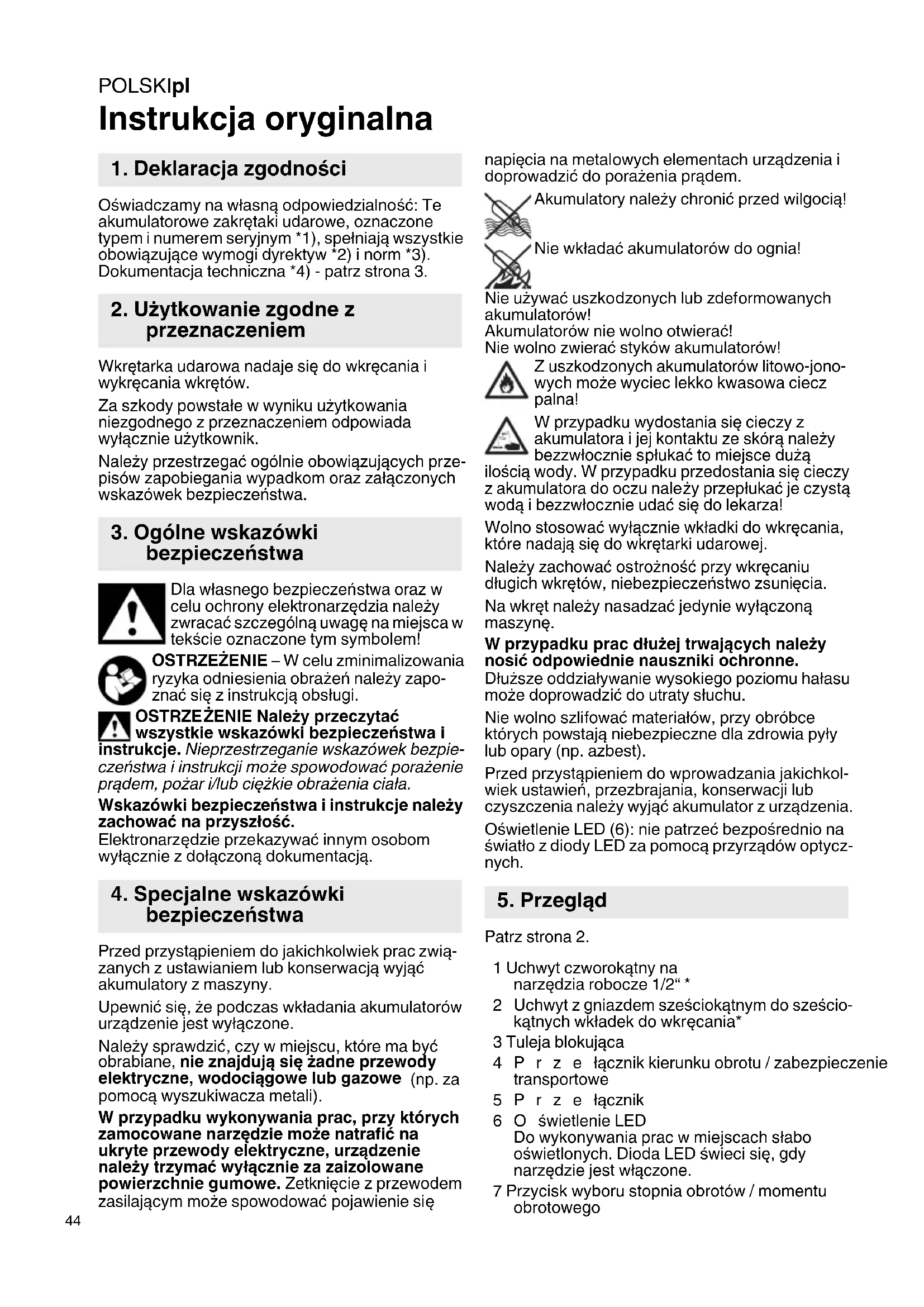

INSTRUKCJA OBSŁUGI SSW 18 LT 200 METABO

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy na własną odpowiedzialność: Te akumulatorowe zakrętaki udarowe, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3.

2. Użytkowanie zgodne z przeznaczeniem

Wkrętarka udarowa nadaje się do wkręcania i wykręcania wkrętów.

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik.

Należy przestrzegać ogólnie obowiązujących przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa.

3. Ogólne wskazówki bezpieczeństwa

Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi.

OSTRZEŻENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i

instrukcje. Nieprzestrzeganie wskazówek bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość.

Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją.

4. Specjalne wskazówki bezpieczeństwa

Przed przystąpieniem do jakichkolwiek prac związanych z ustawianiem lub konserwacją wyjąć akumulatory z maszyny.

Upewnić się, że podczas wkładania akumulatorów urządzenie jest wyłączone.

Należy sprawdzić, czy w miejscu, które ma być obrabiane, nie znajdują się żadne przewody elektryczne, wodociągowe lub gazowe (np. za pomocą wyszukiwacza metali).

W przypadku wykonywania prac, przy których zamocowane narzędzie może natrafić na ukryte przewody elektryczne, urządzenie należy trzymać wyłącznie za zaizolowane powierzchnie gumowe. Zetknięcie z przewodem zasilającym może spowodować pojawienie się

napięcia na metalowych elementach urządzenia i doprowadzić do porażenia prądem.

Akumulatory należy chronić przed wilgocią!

Nie wkładać akumulatorów do ognia!

Nie używać uszkodzonych lub zdeformowanych akumulatorów!

Akumulatorów nie wolno otwierać!

Nie wolno zwierać styków akumulatorów!

Z uszkodzonych akumulatorów litowo-jono- wych może wyciec lekko kwasowa ciecz palna!

W przypadku wydostania się cieczy z akumulatora i jej kontaktu ze skórą należy bezzwłocznie spłukać to miejsce dużą

ilością wody. W przypadku przedostania się cieczy z akumulatora do oczu należy przepłukać je czystą wodą i bezzwłocznie udać się do lekarza!

Wolno stosować wyłącznie wkładki do wkręcania, które nadają się do wkrętarki udarowej.

Należy zachować ostrożność przy wkręcaniu długich wkrętów, niebezpieczeństwo zsunięcia.

Na wkręt należy nasadzać jedynie wyłączoną maszynę.

W przypadku prac dłużej trwających należy nosić odpowiednie nauszniki ochronne.

Dłuższe oddziaływanie wysokiego poziomu hałasu może doprowadzić do utraty słuchu.

Nie wolno szlifować materiałów, przy obróbce których powstają niebezpieczne dla zdrowia pyły lub opary (np. azbest).

Przed przystąpieniem do wprowadzania jakichkolwiek ustawień, przezbrajania, konserwacji lub czyszczenia należy wyjąć akumulator z urządzenia.

Oświetlenie LED (6): nie patrzeć bezpośrednio na światło z diody LED za pomocą przyrządów optycznych.

5. Przegład

Patrz strona 2.

1 Uchwyt czworokątny na narzędzia robocze 1/2" *
2 Uchwyt z gniazdem sześciokątnym do sześciokątnych wkładek do wkręcania*
3 Tuleja blokująca
4 Prze łącznik kierunku obrotu / zabezpieczenie transportowe
5 Przełącznik
6 O świetlenie LED Do wykonywania prac w miejscach słabo oświetlonych. Dioda LED świeci się, gdy narzędzie jest włączone.
7 Przycisk wyboru stopnia obrotów / momentu obrotowego

8 A k u m u l a t o r

9 Przycisk do odblokowywania akumulatora

10 Przycisk wskaźnika pojemności
11 Wskaźnik pojemności i sygnalizator
12 Zaczep na pasek (zamocować w przedstawiony sposób) *
13 Schowek na końcówki (zamocować w przedstawiony sposób) *

* w zależności od wyposażenia / w zależności od modelu

6. Rozruch/ustawianie

Przed przystąpieniem do jakichkolwiek prac związanych z ustawianiem lub konserwacją wyjąć akumulatory z maszyny. Upewnić się, że podczas wkładania akumulatorów urządzenie jest wyłączone.

6.1 Akumulator

Przed pierwszym użyciem należy naładować akumulator (8).

W przypadku spadku mocy należy ponownie naładować akumulator.

Optymalna temperatura składowania wynosi od 10°C do 30°C.

Akumulatory litowo-jonowe Li-Power

wyposażone są we wskaźnik pojemności i sygnalizator (11):

• Naciśnięcie przycisku (10) powoduje wskazanie stanu naładowania za pomocą diod LED.
• J e śli jedna dioda LED miga, akumulator jest prawie wyczerpany i musi zostać ponownie naładowany.

Wyjmowanie:

Nacisnąć przycisk odblokowujący (9) i wyciągnąć akumulator (8) do przodu.

Montaż:

Wsunąć akumulator (8) do zatrzaśnięcia w blokadzie.

6.2 Ustawianie kierunku obrotów, zabezpieczenie transportowe (blokada włączania)

Przełącznik kierunku obrotów i zabezpieczenie transportowe (4) wolno obsługiwać tylko przy zatrzymanym silniku!

Przełączyć przełącznik kierunku obrotów / zabezpieczenie transportowe (4)

R = ustawiony ruch prawobieżny (wkręcanie wkrętów)

L = ustawiony ruch lewobieżny (wykręcanie wkrętów)

0 = położenie środkowe: włączone zabezpieczenie transportowe (blokada włączenia)

6.3 Włączanie/wyłączanie

Włączanie: nacisnąć przycisk (5).

Wyłączanie: zwolnić przycisk (5).

6.4 Obroty / moment dokręcania

Obroty i moment dokręcania pozostają w bezpośredniej zależności. Im mniejsza jest prędkość obrotowa, tym mniejszy jest moment dokręcania.

Na moment dokręcania można oddziaływać na 2 sposoby:

1) Wstępne ustawienie maksymalnego momentu dokręcania.

Naciśnięcie przycisku (7) umożliwia wybór jednego z 3 stopni momentu dokręcania. Wartości dla maksymalnego momentu dokręcania zawarte są w tabeli na stronie 3 ( M_MAX , M_MED , M_MIN ).

Zaświecenie przycisku (7) wskazuje, który stopień jest włączony:

MAX = brak świecenia = maks. moment obrotowy

■■■MED = Pulsowanie = średni moment obrotowy ■■MIN = Światło ciągłe = min. moment obrotowy

2) Bezstopniowa zmiana momentu obrotowego:

Prędkość obrotową i moment dokręcania można zmieniać bezstopniowo poprzez większe lub mniejsze naciskanie przycisku włącznikowego (5), dopasowując je do wykonywanej pracy.

Zalecenie: właściwy czas trwania udaru należy ustalić na podstawie wkręcania próbnego.

6.5 Wymiana wkladki do wkręcania w wersji SSD...

Wkładanie wkładki do wkręcania: przesunąć tuleję blokującą (3) do przodu i wsunąć wkładkę do wkręcania do oporu. Zwolnić tuleję blokującą (3).

Sprawdzić prawidłowość zamocowania wkładki do wkręcania poprzez jej pociąg- e.

Wyjmowanie wkładki do wkręcania: przesunąć tuleję blokującą (3) do przodu i wyjąć wkładkę.

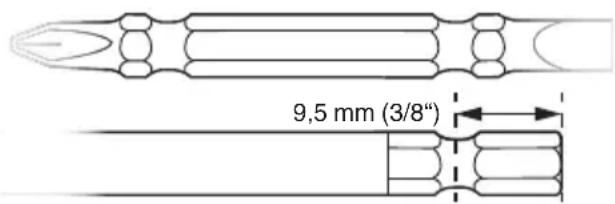

Należy stosować wyłącznie takie wkładki do wkręcania, które posiadają następujące ówki wsuwane:

Zastosowana wkładka do wkręcania musi pasować do wkrętu.

Nie wolno stosować uszkodzonej wkładki do wkręcania.

6.6 Wymiana wkładki do wkręcania w wersji SSW...

Zakładanie końcówki do wkręcania: nasunąć narzędzie robocze do oporu na czworokątny uchwyt (1).

Zdejmowanie końcówki do wkręcania: ściągnąć narzędzie robocze z czworokątnego uchwytu (1).

POLSKIpl

Zastosowana wkładka do wkręcania musi pasować do wkrętu.

Nie wolno stosować uszkodzonej wkładki do wkręcania.

7. Użytkowanie

Urządzenie należy trzymać ustawione prosto względem wkrętu.

Proces wkręcania składa się z 2 części: wkręcanie wkrętu oraz dokręcanie wkrętu za pomocą mechanizmu udarowego.

Moment dokręcający zależy od czasu trwania udaru.

Po ok. 5 sekundach trwania udaru osiągany jest największy moment dokręcający.

Przebieg momentu obrotowego zależy od zastosowania:

W przypadku twardego wkręcania (połączenia gwintowane w twardym materiale, jak np. metal) maksymalny moment dokręcający osiągany jest już po krótkim czasie trwania udaru (a).

W przypadku miękkiego wkręcania (połączenia gwintowane w miękkim materiale, jak np. drewno) wymagany jest dłuższy czas trwania udaru (b).

Zalecenie: właściwy czas trwania udaru należy ustalić na podstawie wkręcania próbnego.

Uwaga! W przypadku małych wkrętów maksymalny moment obrotowy może zostać osiągnięty już po czasie krótszym niż 0,5 sekundy czasu trwania udaru.

• Z tego względu należy dokładnie kontrolować czas trwania wkręcania.
• Ustawić przyciskiem (7) właściwy maksymalny moment dokręcania (patrz rozdział 6.4).
• Starannie ustawić moment dokręcający poprzez wywieranie większego lub mniejszego nacisku na przycisk włączający (5) w taki sposób, aby wkręt nie został uszkodzony, ani łeb wkręta nie został zerwany.

8. Akcesoria

Należy stosować wyłącznie oryginalne akcesoria Metabo.

Należy stosować wyłącznie akcesoria, które spełniają wymagania i parametry wymienione w niniejszej instrukcji obsługi.

Patrz strona 4.

A Ładowarki

B Akumulatory o różnych pojemnościach Należy stosować wyłącznie akumulatory o napięciu pasującym do urządzenia elektrycznego.
C W k ładki do wkręcania
D N a r z ędzie robocze 1/2“

Pełny zestaw akcesoriów, patrz na stronie www.metabo.com lub w katalogu.

9. Naprawa

Wszelkie naprawy elektronarzędzi mogą być wykonywane wyłącznie przez wykwalifikowaelektryków!

W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com.

Listę części zamiennych można pobrać pod adresem www.metabo.com.

10. Ochrona środowiska

Należy przestrzegać krajowych przepisów dotyczących usuwania i recyklingu zużytych urządzeń, opakowań i akcesoriów.

Akumulatorów nie wolno wyrzucać wraz z odpadami komunalnymi! Uszkodzone lub zużyte akumulatory należy oddawać do punktu sprzedaży produktów Metabo!

Nie wrzucać akumulatorów do wody.

Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi razem z odpadami komunalnymi! Zgodnie z dyrektywą euro- 2002/96/WE dotyczącą zużytego sprzętu vcznego i elektronicznego oraz jej stosowa- godnym z prawem państwowym zużyte elek- zędzia muszą być zbierane osobno i poda- odzyskowi surowców wtórnych zgodnemu z sami o ochronie środowiska.

Przed utylizacją należy rozładować akumulator w elektronarzędziu. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą).

11. Dane techniczne

Wyjaśnienia do informacji podanych na stronie 3.

Zastrzegamy sobie prawo do zmian konstrukcyjnych.

U	=	n	a	p	i	ęcie akum
n0 =Obroty na biegu jałowym
S	=	L	i	c	z	b	a
H	=	G	n	i	a	z	d
m	=	c	i	ężar (z najmniejszym akum
MMAX	=maks. moment dokręcania (poziom I)
MMED	=średni moment dokręcania (poziom II)
MMIN	=min. moment dokręcania (poziom III)

Wartości pomiarów ustalone w oparciu o EN 60745.

--- Prąd stały

Podane dane techniczne określone są w granicach tolerancji (odpowiednio do obowiązujących standardów).

Wartości emisji

Wartości te umożliwiają oszacowanie emisji urządzenia elektrycznego i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu urządzenia elektrycznego lub narzędzi mocowanych rzeczywiste obciążenie może być większe lub mniejsze. Wartości te należy uwzględnić dla oszacowania przerw w pracy i faz mniejszego obciążenia. Ustalić na podstawie odpowiednio dopasowanych wartości szacunkowych środki ochronne dla użytkownika, np. środki organizacyjne.

Całkowita wartość wibracji (suma wektorowa trzech kierunków) ustalona zgodnie z EN 60745:

a_h = wartość emisji wibracji(wkręcanie udarowe) K_h = nieoznaczoność (wibracja)

Typowe poziomy ciśnienia akustycznego A :

L_pA = p o z i o m c i śnienia akustycznego L_WA = p o z i o m m o c y a k u s t y c z n e j K_pA, K_WA = nieoznaczoność (poziomu hałasu)

Nosić ochraniacze słuchu!
