SSW 18 LT 200 - Ruuvinväännin METABO - Ilmainen käyttöohje ja opas

Tekniset tiedot	METABO SSW 18 LT 200 langaton ruuvinväännin, jännite 18 V, maksimi vääntömomentti 200 Nm, tyhjäkäyntinopeus 0-2400 kierrosta/min.
Käyttö	Erinomainen ruuvaamiseen ja ruuvien irrottamiseen erilaisissa materiaaleissa, mukaan lukien puu ja metalli.
Huolto ja korjaus	Tarkista säännöllisesti akun ja lisävarusteiden kunto. Puhdista moottori ja ilmanvaihto estääksesi ylikuumenemisen.
Turvallisuus	Käytä suojalaseja ja käsineitä. Älä ylitä työkalun kapasiteettirajoja.
Yleistä tietoa	Kevyt paino pitkäaikaiseen käyttöön, yhteensopiva METABO 18V akkujen kanssa. 3 vuoden takuu työkalulle.

Usein kysytyt kysymykset - SSW 18 LT 200 METABO

Mikä on METABO SSW 18 LT 200 akun latausaika?

Akun latausaika on noin 30–60 minuuttia käytetystä laturimallista riippuen.

Kuinka vaihdan METABO SSW 18 LT 200 ruuvinvääntimen kärjen?

Kärjen vaihtamiseksi vedä vain istukka auki, aseta uusi kärki ja vapauta istukka.

Onko METABO SSW 18 LT 200 yhteensopiva kaikkien METABO-akkujen kanssa?

Kyllä, METABO SSW 18 LT 200 on yhteensopiva kaikkien METABO 18V -sarjan akkujen kanssa.

Mitä tehdä, jos ruuvinväännin ei toimi?

Tarkista, että akku on riittävästi ladattu ja oikein paikallaan. Jos ongelma jatkuu, kokeile toista akkua tai ota yhteyttä asiakaspalveluun.

Kuinka säädän vääntömomenttia METABO SSW 18 LT 200:ssa?

Vääntömomenttia voi säätää ruuvinvääntimen päällä olevalla säätörullalla tehtävän mukaan.

Onko ruuvinvääntimessä LED-valaistus?

Kyllä, METABO SSW 18 LT 200:ssa on LED-valaistus työalueen valaisemiseksi.

Minkä tyyppisiä ruuveja voin käyttää METABO SSW 18 LT 200:n kanssa?

Ruuvinväännintä voi käyttää monenlaisten ruuvien kanssa, mukaan lukien puuruuvit, metalliruuvit ja itseporautuvat ruuvit, käytetystä kärjestä riippuen.

Kuinka huollan METABO SSW 18 LT 200 ruuvinvääntimeni?

Puhdista ruuvinväännin säännöllisesti kuivalla liinalla ja säilytä se kuivassa paikassa. Vältä kosteutta.

Mikä on METABO SSW 18 LT 200:n takuu?

Takuu on yleensä 3 vuotta, mutta on suositeltavaa tarkistaa tarkemmat ehdot jälleenmyyjältä.

KÄYTTÖOHJE SSW 18 LT 200 METABO

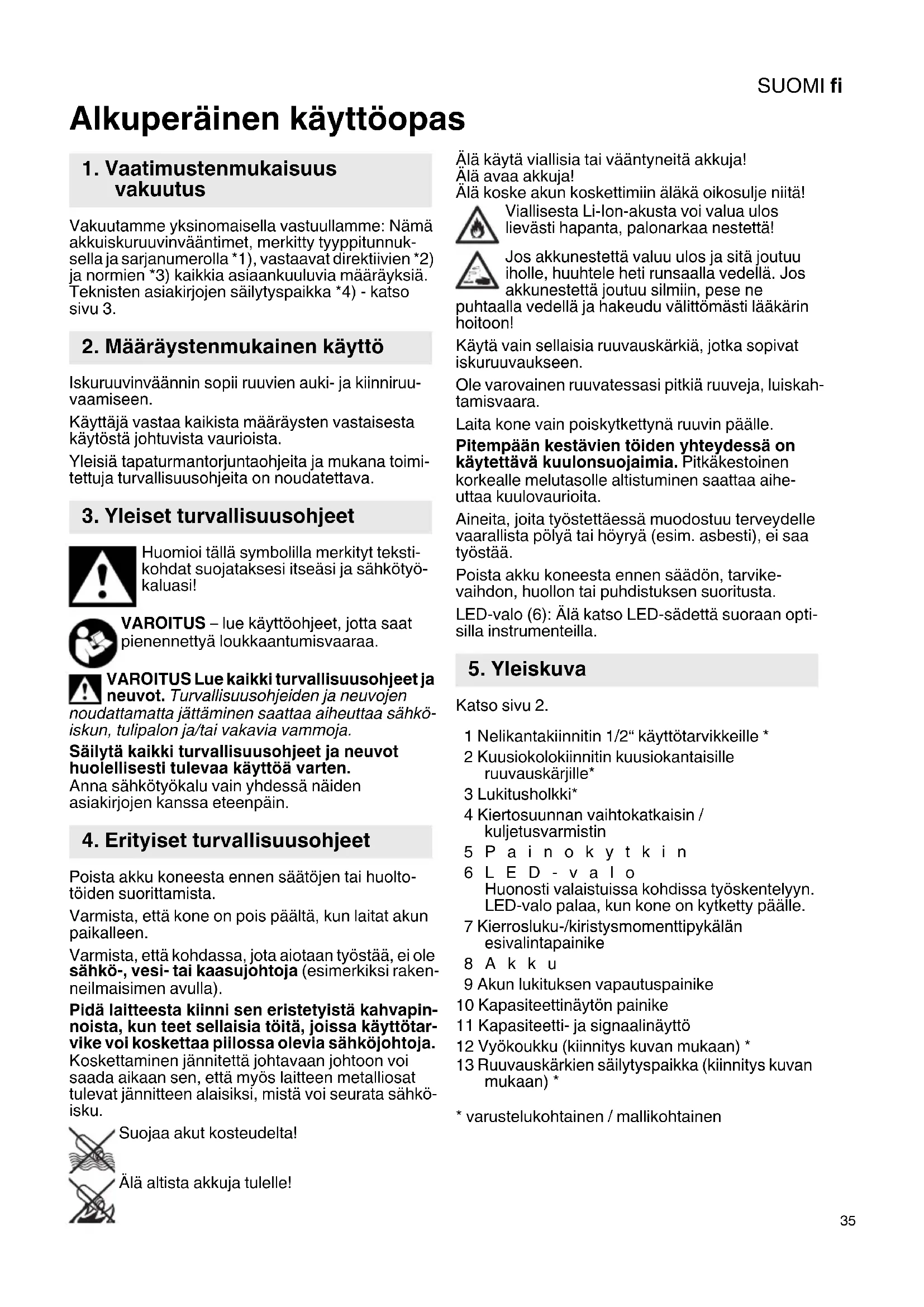

Alkuperäinen käyttöopas

1. Vaatimustenmukaisuus vakuutus

Vakuutamme yksinomaisella vastuullamme: Nämä akkuiskuruuvinvääntimet, merkitty tyyppitunnuk-sella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia määräyksiä. Teknisten asiakirjojen säilytyspaikka *4) - katso sivu 3.

2. Määräystenmukainen käyttö

Iskuruuvinväännin sopii ruuvien auki- ja kiinniruu-vaamiseen.

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen

noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Anna sähkötyökalu vain yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Poista akku koneesta ennen säätöjen tai huolto-töiden suorittamista.

Varmista, että kone on pois päältä, kun laitat akun paikalleen.

Varmista, että kohdassa, jota aiotaan työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esimerkiksi rakenneilmaisimen avulla).

Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja.

Koskettaminen jännitettä johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku.

Suojaa akut kosteudelta!

Älä altista akkuja tulelle!

Älä käytä viallisia tai vääntyneitä akkuja!

Älä avaa akkuja!

Älä koske akuń koskettimiin äläkä oikosulje niitä!

Viallisesta Li-lon-akusta voi valua ulos lievästi hapanta, palonarkaa nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese ne

puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

Käytä vain sellaisia ruuvauskärkiä, jotka sopivat iskuruuvaukseen.

Ole varovainen ruuvatessasi pitkiä ruuveja, luiskah-tamisvaara.

Laita kone vain poiskytkettynä ruuvin päälle.

Pitempään kestävien töiden yhteydessä on käytettävä kuulonsuojaimia. Pitkäkestoinen korkealle melutasolle altistuminen saattaa aiheuttaa kuulovaurioita.

Aineita, joita työstettäessä muodostuu terveydelle vaarallista pölyä tai höyryä (esim. asbesti), ei saa työstää.

Poista akku koneesta ennen säädön, tarvike-vaihdon, huollon tai puhdistuksen suoritusta.

LED-valo (6): Älä katso LED-sädettä suoraan opti- silla instrumenteilla.

5. Yleiskuva

Katso sivu 2.

1 Nelikantakiinnitin 1/2" käyttötarvikkeille *
2 Kuusiokolokiinnitin kuusiokantaisille ruuvauskärjille*
3 Lukitusholkki*
4 Kiertosuunnan vaihtokatkaisin / kuljetusvarmistin
5 Pain o ky t kin
6 LED - valo Huonosti valaistuissa kohdissa työskentelyyn. LED-valo palaa, kun kone on kytketty päälle.

7 Kierrosluku-/kiristysmomenttipykälän esivalintapainike

8 A k k u

9 Akun lukituksen vapautuspainike

10 Kapasiteettinäytön painike
11 Kapasiteetti- ja signaalinäyttö
12 Vyökoukku (kiinnitys kuvan mukaan) *
13 Ruuvauskärkien säilytyspaikka (kiinnitys kuvan mukaan) *

* varustelukohtainen / mallikohtainen

SUOMIfi

6. Käyttöönotto/säätö

Poista akku koneesta ennen säätöjen tai huol- totöiden suorittamista. Varmista, että kone on päältä, kun laitat akun paikalleen.

6.1 Akku

Lataa akku (8) ennen käyttöä.

Lataa akku uudelleen sen tehon laskiessa.

Optimaalinen säilytyslämpötila on 10 ... 30 °C.

Li-lon-akut "Li-Power" on varustettu kapasiteetti- ja signaalinäytöllä (11):

• Paina painiketta (10), jolloin varaustila näytetään LED-valoilla.
• Jos LED-valo vilkkuu, akku on lähes tyhjä ja täytyy ladata uudelleen.

Irrottaminen:

Paina akun lukituksen vapautuspainiketta (9) ja vedä akku (8) eteenpäin irti.

Kiinnittäminen:

Työnnä akku (8) paikalleen niin, että se napsahtaa kiinni.

6.2 Kiertosuunnan, kuljetusvarmistimen (käynnistyksenesto) asetus

Käännä kiertosuunnan vaihtokytkintä / kulje- tusvarmistinta (4) vain silloin, kun moottori on pysähdyksissä!

Käännä kiertosuunnan vaihtokytkintä / kuljetusvarmistinta (4).

R = kärki pyörii myötäpäivään (ruuvien kiinnittäminen)

L = kärki pyörii vastapäivään (ruuvien avaaminen)

0 = keskiasento: kuljetusvarmistin (käynnistyksenesto) päällä

6.3 Päälle-/poiskytkentä

Päällekytkentä: Paina painokytkintä (5).

Poiskytkentä: Vapauta painokytkin (5).

6.4 Kierrosluku / kiristysmomentti

Kierrosluku ja kiristysmomentti ovat suoraan toisis-taan riippuvaisia. Mitä pienempi kierrosluku, sitä alhaisempi kiristysmomentti.

Kiristysmomenttiin vaikutetaan 2 tavalla:

1) Maksimaalisen kiristysmomentin esivalinta.

Painiketta (7) painamalla voit tehdä valinnan 3 eri kiristysmomenttipykälän välillä. Enimmäiskiristysmomentit on ilmoitettu sivulla 3 olevassa taulukossa ( M_MAX , M_MED , M_MIN ).

Painikkeen (7) syttyminen ilmoittaa, mikä pykälä on asetettuna:

MAX = ei valoa = maks. vääntömomentti

■■■MED = Vilkunta = keskisuuri vääntömomentti

MIN = Jatkuva palaminen = min. vääntömo-mentti

2) Kiristysmomentin portaaton muuttaminen:

Kierroslukua ja kirstysmomenttia voidaan muuttaa portaattomasti painamalla painallusvoiman mukaan reagoivaa painokytkintä (5) ja näin mukauttaa kulloiseenkin työtilanteeseen sopiviksi.

Suositus: Määritä oikea asetus koeruuvauksen avulla.

6.5 Ruuvauskärjen vaihto järjestelmässä SSD...

Ruuvauskärjen kiinnittäminen: Työnnä lukitusholkkia (3) eteenpäin ja laita ruuvauskärki paikalleen vasteeseen asti. Päästä lukitusholkista (3) irti.

Tarkasta kunnollinen kiinnitys vetämällä ruuvauskärjestä.

Ruuvauskärjen irrottaminen: Työnnä lukitus- holkkia (3) eteenpäin ja ota ruuvauskärki pois.

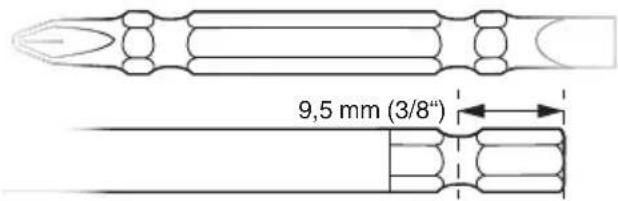

Käytä vain tällaisilla kiinnityspäillä varustettuja ruuvauskärkiä:

Käytettävän ruuvauskärjen täytyy sopia ruuviin.

Viallista ruuvauskärkeä ei saa käyttää.

6.6 Ruuvauskärjen vaihto järjestelmässä SSW...

Ruuvauskärjen kiinnitys: Työnnä käyttötarvike paikalleen nelikantakiinnittimeen (1) vasteeseen asti.

Ruuvauskärjen irrotus: Vedä käyttötarvike irti nelikantakiinnittimestä (1).

Käytettävän ruuvauskärjen täytyy sopia ruuviin.

Viallista ruuvauskärkeä ei saa käyttää.

7. Käyttö

Pidä kone kohdistettuna suoraan ruuvia kohti.

Ruuvaustapahtuma on 2-osainen: Ruuvi kierretään kiinni ja

kiristetään sitten iskukoneistolla.

Kiristysmomentti riippuu iskun kestosta.

Suurin kirstysmomentti on saavutettu noin 5 sekuntia kestävän iskun jälkeen.

Tarvittava vääntömomentti riippuu kulloisestakin käyttökohteesta:

Kovassa kiinnitysalustassa (ruuvikiinnitykset koviin materiaaleihin, esim. metalli) suurin kiristysmomentti on saavutettu jo lyhytkestoisen iskun jälkeen (a).

Pehmeässä kiinnitysalustassa (ruuvikiinnitykset pehmeisiin materiaaleihin, esim. puu) tarvitaan pitkäkestoisempaa iskua (b).

Suositus: Määritä sopiva iskun kesto koeruuva- uksen avulla.

Huomio! Pienien ruuvien yhteydessä suurin vääntömomentti saatetaan saavuttaa jo alle 0,5 sekuntia kestävän iskun jälkeen.

• Valvo sen takia tarkasti ruuvaustapahtuman kestoa.
• Valitse painikkeella (7) sopiva maksimikiristysmomentti (katso luku 6.4).
• Säätele kirstysmomenttia tarkasti painamalla painallusvoiman mukaan reagoivaa painokytkintä (5) niin, että ruuvi ei vaurioidu ja ruuvinkanta ei murru.

8. Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabo-lisätarvikkeita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

Katso sivu 4.

A L a t u r i t
B Kapasiteetiltaan erisuuruisia akkuja Käytä vain sellaisia akkuja, joiden jännite on sähkötyökaluusi sopiva.
C Ruuvauskärjet
D 1/2" käyttötarvike

Lisätarvikkeiden täydellinen valikoima katso www.metabo.com tai luettelo.

9. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosalistat voit imuroida osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Akkuja ei saa hävittää talousjätteen mukana! Palauta vialliset tai käytöstä poistetut akut Metabokauppiaallesi!

Älä heitä akkuja veteen.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteen mukana! Loppuun käytetyt sähkötyökalut on kerättävä erikseen talteen attava ympäristöä säästävään kierrätykseen tyjä sähkö- ja elektroniikkalaitteita koskevan rektiivin 2002/96/EY ja paikallisten lakimäärämukaisesti.

Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun lataus sähkötyökalussa. Varmista koskettimet oikosulun estämiseksi (esimerkiksi teipillä eristämällä).

11. Tekniset tiedot

Selityksiä sivulla 3 oleville tiedoille.

Pidätämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia.

U = akun jännite
n_0 = kierrosluku kuormittamattomana
s =iskuluku
H =koneen teränkiinnitin
m = paino (pienimmän akun kanssa)
M_MAX =maks. kiristysmomentti (pykälä I)
M_MED =keskisuuri kiristysmomentti (pykälä II)
M_MIN =min. kiristysmomentti (pykälä III)

Mittausarvot ilmoitettu EN 60745 mukaan.

= Tasavirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun kunnosta tai käyttötarvikkeesta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet.

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 60745 mukaan:

a_h = värähtelyarvo(iskuruuvaus)

K_n = epävarmuus (värähtely)

Tyypillinen A-painotettu äänitaso:

L_pA = n e n p a i n e t a s o

L_WA =

K_pA, K_WA = epävarmuus (äänitaso)

Käytä kuulonsuojaimia!
