BRUKSANVISNING SSW 18 LT 200 METABO

fastdragning av skruven med slagverket.

m = Vikt (med minsta batteriet)

M_MAX =maxmoment (läge I)

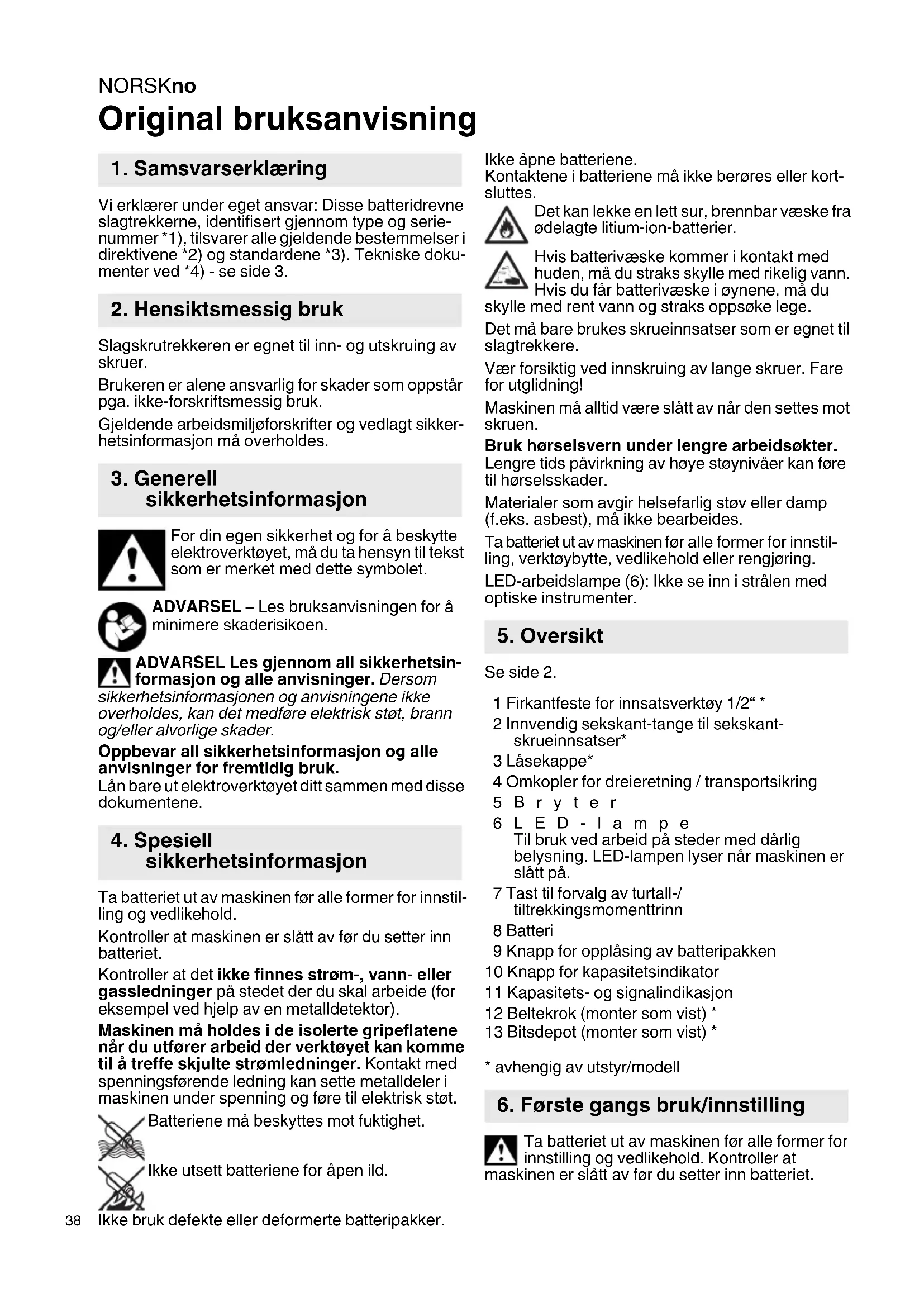

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer under eget ansvar: Disse batteridrevne slagtrekkerne, identifisert gjennom type og serienummer *1), tilsvarer alle gjeldende bestemmelser i direktivene *2) og standardene *3). Tekniske dokumenter ved *4) - se side 3.

2. Hensiktsmessig bruk

Slagskrutrekkeren er egnet til inn- og utskruing av skruer.

Brukeren er alene ansvarlig for skader som oppstår pga. ikke-forskriftsmessig bruk.

Gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for å beskytte elektroverktøyet, må du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

4. Spesiell sikkerhetsinformasjon

Ta batteriet ut av maskinen før alle former for innstilling og vedlikehold.

Kontroller at maskinen er slått av før du setter inn batteriet.

Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

Batteriene må beskyttes mot fuktighet.

Ikke utsett batteriene for åpen ild.

Ikke åpne batteriene.

skylle med rent vann og straks oppsøke lege.

Det må bare brukes skrueinnsatser som er egnet til slagtrekkere.

Vær forsiktig ved innskruing av lange skruer. Fare for utglidning!

Bruk hørselsvern under lengre arbeidsøkter.

Lengre tids påvirkning av høye støynivåer kan føre til hørselsskader.

Materialer som avgir helsefarlig støv eller damp (f.eks. asbest), må ikke bearbeides.

Ta batteriet ut av maskinen før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring.

LED-arbeidslampe (6): Ikke se inn i strålen med optiske instrumenter.

5. Oversikt

Se side 2.

1 Firkantfeste for innsatsverktøy 1/2" *
2 Innvendig sekskant-tange til sekskant-skrueinnsatser*
3 Låsekappe*
4 Omkopler for dreieretning / transportsikring
5 B r y t e r
6 LED - I a m p e Til bruk ved arbeid på steder med dårlig belysning. LED-lampen lyser när maskinen er slätt på.
7 Tast til forvalg av turtall-/tiltrekkingsmomenttrinn
8 Batteri
9 Knapp for opplåsing av batteripakken
10 Knapp for kapasitetsindikator
11 Kapasitets- og signalindikasjon
12 Beltekrok (monter som vist) *
13 Bitsdepot (monter som vist) *

* avhengig av utstyr/modell

6. Første gangs bruk/innstilling

Ta batteriet ut av maskinen før alle former for innstilling og vedlikehold. Kontroller at

maskinen er slått av før du setter inn batteriet.

6.1 Batteri

Før bruk må batteriet (8) lades opp.

Lad opp batteripakken på nytt hvis effekten avtar.

Den optimale oppbevaringstemperaturen ligger mellom 10 °C og 30 °C.

Lithium-ion-batteripakkene "Li-Power" har en kapasitets- og signalindikasjon: (11)

• Trykk på tasten (10) for å lèse av ladenivået ved hjelp av LED-lampene.
• Hvis en LED-lampe blinker, er batteripakken nesten tom og må lades opp igjen.

Ta ut:

Trykk på knappen for opplåsing av batteripakken (9) og trekk batteripakken (8) ut på forsiden.

Sette inn:

Skyv inn batteripakken (8) til den smekker på plass.

6.2 Innstilling av dreieretning, transportsikring (innkoblingssperre)

Omkoblingsbryteren/transportsikringen (4) må kun betjenes när motoren står stille.

Trykk på omkoblingsbryteren/transportsikringen (4).

R = Høyregang er valgt (skru inn skruer)

L = Venstregang er valgt (skru ut skruer)

0 = Midtstilling: transportsikring (innkoblingssperre) er akti- vert

6.3 Slå på og av

Innkobling: Trykk på bryterknappen (5).

Utkobling: Slipp bryterknappen (5).

6.4 Turtall/tiltrekkingsmoment

Det er en direkte sammenheng mellom turtall og tiltrekkingsmoment. Jo lavere turtall, desto lavere tiltrekkingsmoment.

Tiltrekkingsmomentet påvirkes på to måter:

1) Velg maksimalt tiltrekkingsmoment på forhånd.

Ved å trykke på tasten (7) kan du velge mellom tre tiltrekkingsmomenttrinn. De maksimale tiltrekkingsmomentene står i tabellen på side 3 ( M_MAX , M_MED , M_MIN ).

Tasten (7) lyser og viser dermed hvilket trinn som er stilt inn:

MAX = ikke lys = maks. dreiemoment
■■■MED = Blinking = middels dreiemoment
MIN = Kontinuerlig lys = min. dreiemoment

2) Endre tiltrekkingsmoment trinnløst:

Turtall og tiltrekkingsmoment kan endres trinnløst ved å trykke bryteren (5) mer eller mindre kraftig inn slik at bruken kan tilpasses arbeidsbetingelsene.

Anbefaling: Finn riktig innstilling ved å utføre en prøveskruing.

6.5 Bytte skrueinnsats ved SSD ...

Sette inn skrueinnsats: Skyv läsekappen (3) forover og sett skrueinnsatsen inn til den stopper. (3) Slipp läsekappen.

Kontroller at skrueinnsatsen er festet skikkelig ved å trekke i den.

Ta ut skrueinnsats: Skyv låseknappen (3) forover og ta ut skrueinnsatsen.

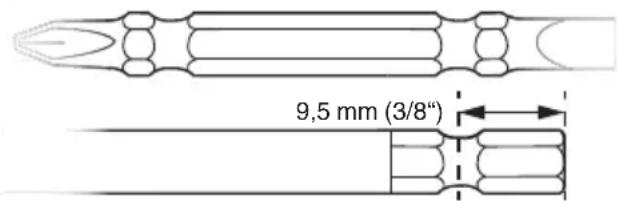

Bruk bare skrueinnsatser med disse innstikkendene:

Ikke bruk skadde skrueinnsatser.

6.6 Bytte skrueinnsats ved SSW ...

Sette inn skrueinnsats: Sett på innsatsverktøyet til det stopper i firkantfestet (1).

Ta av skrueinnsats: Ta av innsatsverktøyet fra firkantfestet (1).

Ikke bruk skadde skrueinnsatser.

7. Bruk

Hold maskinen rett mot skruen.

Skrueprosessen er todelt: Skru inn skruen og trekk skruen til med slagverket.

Tiltrekkingsmomentet er avhengig av slagtiden.

Etter ca. 5 sekunder slagtid er det største tiltrek- kingsmomentet nädd.

Dreiemomentforløpet er avhengig av bruksområdet:

Ved harde skruoppgaver (skruing i hardt materiale som for eksempel metall), blir det maksimale tiltrekkingsmomentet nådd allerede etter en kort slagtid (a).

Ved lette skruoppgaver (skruing i bløte materialer som for eksempel treverk) kreves det lengre slagtid.

Anbefaling: Finn riktig slaglengde gjennom en prøveskruing.

NORSKno

Advarsel! Ved bruk av små skruer kan det maksimale dreiemomentet være nådd allerede etter mindre enn 0,5 sekunder.

• Derfor må varigheten av innskruingen voktes nøye.
• På tasten (7) velger du et egnet maksimalt tiltrek- kingsmoment (se kapittel 6.4).
• Still tiltrekkingsmoment nøyaktig inn ved å øve et mer eller mindre sterkt trykk på bryteren (5), slik at skruen ikke blir skadet eller river av skruehodet.

8. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.

Se side 4.

A L a d e r e

B Batterier med forskjellig kapasitet Bruk bare batterier med en spenning som passer til elektroverktøyet ditt.

C Skrueinnsatser

D Innsatsverktøy 1/2"

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Kun for EU-land: Elektroverktøyene skal ikke kastes i husholdningsavfallet. I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Før du kasserer batteriet, må det lades ut i elektroverktøyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

11. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer som følge av tekniske forbedringer.

U =batteriets spenning

$$ \begin{array}{l l l l l l l l} n _ {0} & = \text {Dreiemoment u / belastning} \ S & = & S & I & a & g & t & a \ H & = & V & e & r & k & t & \varnothing \end{array} $$

m =vekt (med minste batteripakke)

M_MAX =maks. tiltrekkingsmoment (trinn I)

M_MED =middels tiltrekkingsmoment (trinn II)

M_MIN =min. tiltrekkingsmoment (trinn III)

Måleverdier iht. EN 60745.

= Likestrøm

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

Emisjonsverdier

Disse verdiene gjør det mulig å beregne utslippene til elektroverktøyet og sammenligne det med andre elektroverktøy. Den faktiske belastningen kan variere avhengig av bruksforhold og elektroverktøyets/elektroverktøyenes tilstand. Ta hensyn til arbeidspauser og perioder med mindre belastning i beregningen. Sett opp vernetiltak for brukeren i henhold til de beregnede verdiene, f.eks. organisatoriske tiltak.

Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 60745:

$$ \begin{array}{l l} a _ {h} & = \text { svingningsemisjonsverdi(slagtrekkere) } \ K _ {h} & = \text { usikkerhet(vibrasjon) } \end{array} $$

$$ \begin{array}{l} L _ {p A} = \text { lydtrykknivå } \ L _ {W A} = \text { lydeffektnivå } \ K _ {p A}, K _ {W A} = \text { Usikkerhet (lydnivå) } \ \end{array} $$

Bruk hørselsvern!
