Essen 170 - Autoradio BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio avec lecteur CD/MP3/WMA, tuner FM/AM, Bluetooth, USB et carte TF
Marque et modèle	Blaupunkt Essen 170
Dimensions (L x P x H)	178 x 160 x 50 mm
Poids	Environ 1,5 kg
Alimentation	12 V CC, borne négative à la masse
Consommation électrique	10 A max
Puissance de sortie maximale	4 x 40 W
Tuner FM	Plage 87,5 - 109 MHz, sensibilité 4 µV (S/N=30 dB)
Tuner AM (MW)	Plage 522 - 1620 kHz, sensibilité 36 dBµV (S/N=20 dB)
Lecteur CD	Rapport signal/bruit >55 dB, séparation des canaux >45 dB, réponse 40 Hz - 18 kHz
Formats audio pris en charge	CD audio, MP3, WMA
Fonctions principales	RDS (AF, TA, REG, EON), égaliseur préréglé (FLAT, CLASSICS, POP, ROCK, XBASS), Bluetooth mains libres (A2DP, annuaire téléphonique, appels), entrée AUX, port USB, lecteur TF, face avant détachable, télécommande
Bluetooth	Version non spécifiée, portée ~3 m, code par défaut 0000, compatible A2DP et profile mains libres
Réglages sonores	Graves, aigus, balance, atténuateur, volume, activation/désactivation LOC, STEREO/MONO, bip sonore
Affichage	Écran LCD avec rétroéclairage
Entretien et nettoyage	Nettoyer la face avant avec un coton-tige imbibé d'alcool isopropylique. Éviter les solvants agressifs.
Sécurité	Débrancher l'alimentation avant nettoyage. Ne pas insérer de disques non standards. Utiliser des fusibles de rechange identiques.
Pièces détachées et réparabilité	Pièces non disponibles en ligne. Consulter un revendeur agréé pour réparation. Garantie selon conditions sur www.blaupunkt.com.
Contenu de l'emballage	Autoradio, télécommande, matériel de montage, notice d'utilisation
Température de fonctionnement	Non spécifiée, mais éviter les températures extrêmes

FOIRE AUX QUESTIONS - Essen 170 BLAUPUNKT

Comment régler l'heure sur le Blaupunkt Essen 170 ?

Appuyez et maintenez la touche DISP pendant 2 secondes. L'heure clignote. Utilisez les touches ◀/▶ ou ▼/▲ pour régler les heures, puis appuyez brièvement sur DISP pour passer aux minutes. Confirmez avec DISP. Vous pouvez aussi activer la synchronisation RDS (symbole AF stable) pour une mise à l'heure automatique.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez d'abord que le contact de la voiture est en position ACC ou marche. Ensuite, examinez le fusible : s'il est grillé, remplacez-le par un fusible identique (10 A). Si le problème persiste, contactez un revendeur agréé.

Comment connecter mon téléphone en Bluetooth ?

Activez le Bluetooth sur votre téléphone. Sur l'autoradio, assurez-vous que le Bluetooth est activé (maintenez SRC 2 secondes). Cherchez les périphériques, sélectionnez BP 170 BT et entrez le code 0000 si demandé. L'icône BT s'affiche à l'écran une fois connecté.

Comment utiliser la fonction RDS pour les informations trafic ?

Dans le menu système (maintenez MENU 2 secondes), naviguez jusqu'à TA et activez-le. Lorsque des informations trafic sont diffusées, l'autoradio bascule automatiquement sur la station TP. Vous pouvez régler le volume TA dans le même menu (TA VOL, de 20 à 43).

Pourquoi le CD ne se lit pas ou saute ?

Le disque est peut-être sale, rayé ou déformé. Nettoyez-le avec un chiffon doux. Si le problème persiste, essayez un autre disque. Vérifiez aussi que le disque est inséré correctement (étiquette vers le haut). En cas de condensation, laissez l'appareil éteint une heure.

Comment réinitialiser l'autoradio ?

Utilisez un objet fin (stylo, trombone) pour appuyer sur la touche RESET située sur la face avant. Une réinitialisation efface les réglages utilisateur (stations enregistrées, égaliseur, etc.). Ne réinitialisez qu'en cas de dysfonctionnement.

Peut-on utiliser une clé USB ou une carte TF ?

Oui, branchez une clé USB sur le port avant (jusqu'à 32 Go, 500 dossiers max, 999 fichiers) ou insérez une carte TF dans la fente prévue. L'appareil lit automatiquement les fichiers MP3/WMA. La navigation dans les dossiers se fait avec les touches DIR- et DIR+.

Comment mémoriser une station de radio ?

Syntonisez la station désirée, puis maintenez enfoncée une touche numérique (1 à 6) pendant 2 secondes. La station est enregistrée. Pour la rappeler, appuyez brièvement sur la touche correspondante. La mémorisation automatique se fait via la touche TS (maintenez 2 secondes).

Pourquoi le son est-il faible ou déformé ?

Vérifiez le réglage du volume et des graves/aigus (menu audio). Si le son est saturé, réduisez le volume. Vérifiez aussi la balance et l'atténuateur. En mode radio, activez le mode LOCAL si les stations sont faibles. Assurez-vous que l'angle de montage ne dépasse pas 30°.

Comment détacher la face avant ?

Appuyez sur la touche de déverrouillage (icône de déverrouillage) située sur la face avant. Tirez délicatement la face vers vous. Pour la remettre, alignez-la et poussez jusqu'au clic. Rangez-la dans son étui pour éviter les rayures.

MODE D'EMPLOI Essen 170 BLAUPUNKT

Emplacement des touches 34

Mise en marche / arrêt de l'appareil .... 35

Mise en sourdine 35

Enlèvement de la plaque frontale 35

Réglage du son 35

Activer/désactiver REG 35

Volume TA 35

Affichage des informations 36

Réglage de l'heure 36

Affichage à cristaux liquides 36

Entrée auxiliaire 36

Fonction de réinitialisation 36

Utilisation de la radio 37

Passage en mode radio 37

Sélection d'une bande de fréquence 37

Sélection d'une station. .37

Mémorisation automatique et balayage

des chaînes 37

Enregistrement manuel des stations et

rappel des stations préconfigurées..... 37

Utilisation du RDS (Radio Data System) 37

Utilisation du CD/MP3/WMA 39

Passage en mode disque 39

Sélection des pistes/d'un fichier 39

Arrêt de la lecture 39

Lecture initiale de toutes les pistes/tous les

fichiers 39

Répétition de la même piste/du même

fichier 39

Lecture aléatoire de toutes les pistes/tous

les fichiers 39

Éjection du disque 39

Sélection d'un répertoire haut/bas .... 39

Sélection des fichiers avec la touche

39

Utilisation du lecteur USB 40

Utilisation TF 40

Remarques concernant le disque 41

Utilisation Bluetooth*) 42

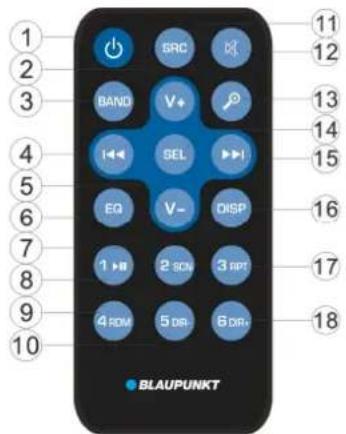

Télécommande 44

Spécification 46

Dépannage 47

*) Concerne seulement les appareils équipés de la fonction Bluetooth

Déclaration de conformité

Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH certifie que cet appareil satisfait aux exigences de base et aux exigences des autres dispositions applicables de la directive 2014/53/CE. Vous trouvez la déclaration de conformité sur le site Internet www.blaupunkt.com

CE

Déclaration de conformité à la directive sur les équipements radioélectriques 2014/53/CE et à la directive RoHS 2011/65/CE

Garantie

Les conditions de garantie sont à télécharger depuis le site Internet www.blaupunkt.com

Garantie

Si vous avez besoin d'un service de réparation pendant la garantie, des informations sur nos partenaires qui proposent ces services dans votre pays se trouvent sur www.blaupunkt.com

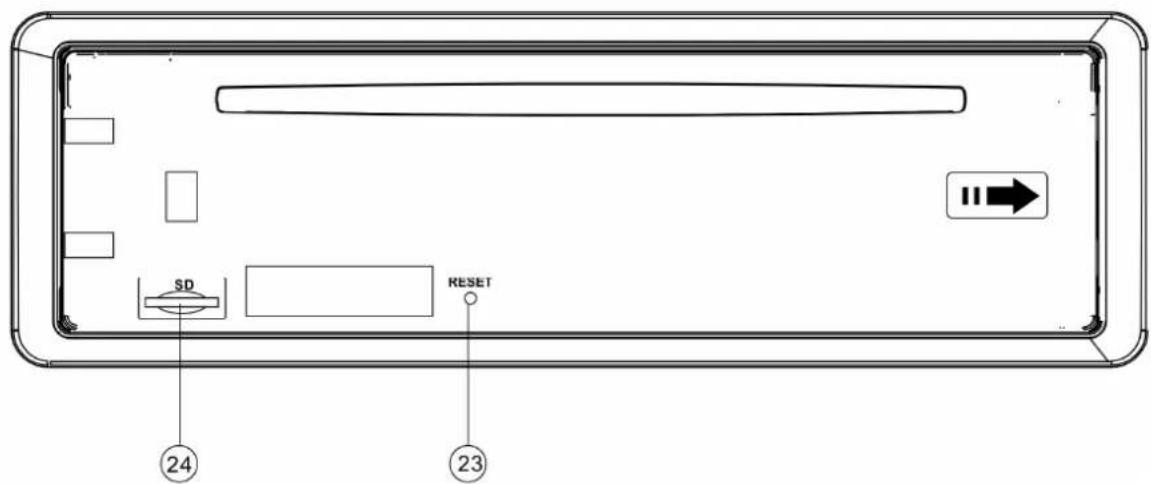

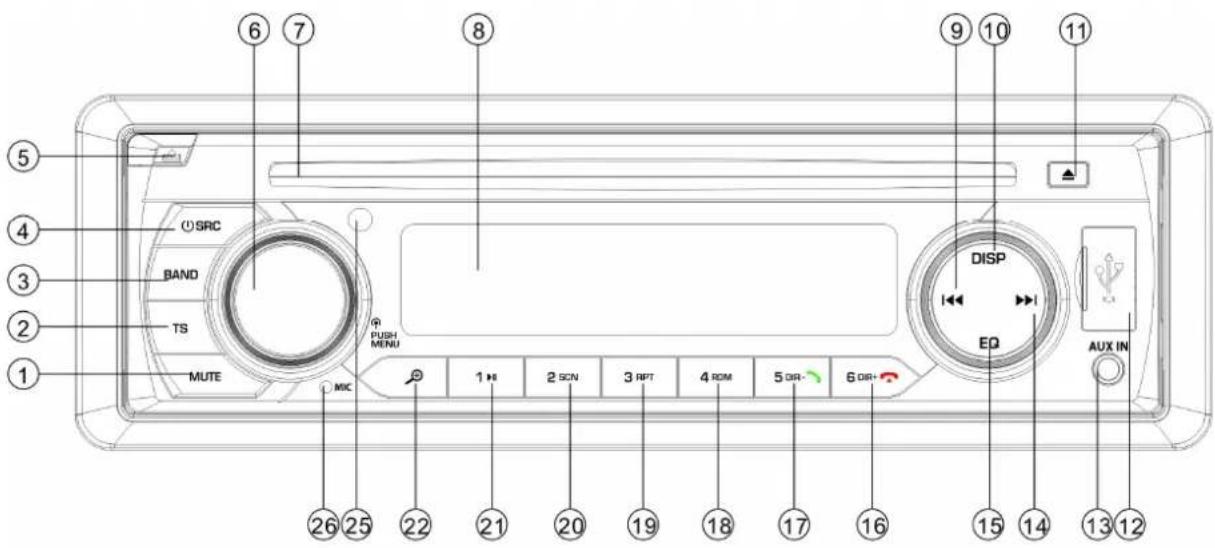

Emplacement des touches

1. Touche MUTE (mise en sourdine)
2. Touche TS
3. Touche de la bande (BAND)
4. Touche « 0/SRC (source) »
5. Touche « << » (déverrouillage de la face)
6. Touche volume/menu (VOL/MENU)
7. Poche pour les CD
8. Écran LCD
9. Touche « SEEK DOWN » (recherche descendante)
10. Bouton d'affichage (DISP)
11. Touche « Éjection »
12. Interface USB
13. Prise AUX-IN
14. Touche « RECHERCHE

ASCENDANTE)

1. Touche de l'égaliseur (EQ)
2. Touche « 6 DIR+ »
3. Touche « 5 DIR- »
4. Touche « 4 RDM » (recherche aléatoire)
5. Touche « 3 RPT » (répétition)
6. Touche « 2 SCN » (balayage)
7. Touche « 1 »
8. Touche « P » (recherche des fichiers MP3)
9. Touche RESET (RÉINITIALISATION)
10. Fente de la carte TF
11. CAPTEUR INFRAROUGE
12. MICROPHONE

*) Concerne seulement les appareils équipés de la fonction Bluetooth

Allumez l'appareil en appuyant sur la touche (4). Le système est démarré. Appuyez et maintenez enfoncée pendant 2 secondes la touche (4) afin de mettre en marche l'appareil.

MISE EN SOURDINE

Appuyez brièvement sur la touche MUTE (1) afin d'atténuer la sortie audio. Appuyez à nouveau pour rétablir le son.

RETRAIT DE LA FACE AVANT

Appuyez sur la touche de déverrouillage (5) pour détacher la face avant amovible.

RÉGLAGE DU SON

Appuyez brièvement sur la touche MENU (6) pour sélectionner le mode de réglage souhaité. Le mode de réglage peut être modulé de la manière suivante :

-BAS-TRE-BAL-FAD-VOL

BAS : Tons bas

TRE : Tons aigus

BAL : Balance

FAD : Atténuation

VOL : Volume

Tourner le bouton audio (6) permet d'ajuster la qualité du son.

Appuyez et maintenez enfoncée pendant 2 secondes la touche MENU (6) pour passer au menu système - voir ci-dessous :

AF-TA-REG-TAVOL-LOC-STEREOBEEP-XBASS-AREA

AF : Fréquences alternatives

TA : Informations sur le trafic routier

REG : Région

TA VOL : Volume des informations

sur le trafic routier

LOC = Local

STEREO

ZONE (AREA) : Europe

Activation / désactivation de la fonction REG

En mode de fonctionnement de la fonction

AF, il est possible de l'activer et de la désactiver dans la position REG du menu système. Certaines stations de radiodiffusion changent pour une certaine période de temps leur programme de diffusion normale pour la diffusion régionale. Si la fonction REG fonctionne, elle n'a aucun impact sur le programme en cours.

Volume des informations sur le trafic routier (TA)

Cette fonction permet de définir le volume minimal des informations sur le trafic routier. La plage de réglage est de 20 à 43. La valeur par défaut est 25. Tournez le bouton de volume pour régler le volume des informations routières.

Activer / désactiver LOC

Le fait de tourner le bouton audio (6) dans cette fonction provoque l'activation ou la désactivation de la localisation. L'appareil qui fonctionne en mode LOC réduit la sensibilité de réception pendant la recherche des stations radio. Cela signifie que vous recevez uniquement les stations qui offrent une bonne qualité de réception. Toutes les stations de faible qualité sonore seront ignorées. L'appareil qui fonctionne en mode LOC augmente la sensibilité de réception pendant la recherche des stations radio. Cela signifie que la radio peut recevoir des signaux à partir d'un plus grand nombre de stations.

STÉRÉO/MONO

Le fait de tourner le bouton audio (6) dans cette fonction vous permet de choisir entre les modes audio STÉRÉO ou MONO. En mode stéréo, vous pouvez recevoir le signal stéréo dans la bande FM. En mode MONO, les stations diffusant en stéréo sont converties en mode mono. Dans certains cas, lorsque le signal reçu est de faible qualité, le passage au mode MONO permet de réduire le niveau des perturbations.

Activation / désactivation du bip sonore (BEEP)

L'autoradio propose 2 modes de bip. Tournez le bouton de réglage du volume pour en choisir un.

• Mode d'activation du bip (Beep on) : Chaque appui sur n'importe quelle touche provoquera la génération du son de confirmation.
• Mode de désactivation du bip (Beep off) : Aucun appui sur n'importe quelle touche ne provoquera la génération du son de confirmation.

ZONE

Une fois cette fonction activée, le fait de tourner le bouton du volume permet une sélection entre la zone de l'Europe/États-Unis/LAT (Amérique Latine).

XBASS

Appuyez et maintenez enfoncée pendant 2 secondes la touche EQ pour activer la fonction XBASS. Maintenez-la enfoncée à nouveau pour la désactiver.

EQ (égaliseur)

Appuyez brièvement sur la touche EQ pour sélectionner l'un des modes EQ préconfigurés suivants : FLAT - CLASSICS - POP - ROCK - EQ OFF

AFFICHAGE DES INFORMATIONS

Appuyez sur la touche DISP (10) pour afficher l'heure sur l'écran pendant 5 secondes. Passé ce délai, l'écran revient à l'affichage des informations.

RÉGLAGE DE L'HEURE

(1) Configuration manuelle :

Appuyez et maintenez enfoncée pendant 2 secondes la touche DISP. L'heure se met à clignoter. Appuyez sur la touche / / pour régler les heures. Appuyez brièvement sur la touche DISP pour changer les minutes. Vous pouvez

également utiliser la touche //H pour régler la valeur des minutes. Réappuyez ensuite sur la touche DISP pour confirmer.

(2) Synchronisation de l'heure avec une station RDS :

Cela permet la réception de la station RDS qui émet le signal de qualité élevée (le symbole AF sur l'écran ne clignote pas). Quelques minutes plus tard, l'heure est synchronisée avec la valeur de l'heure correcte transmise par un signal depuis la station. (Note :

Certaines stations RDS ne disposent pas de cette fonction).

AFFICHAGE À CRISTAUX LIQUIDES

Il permet d'afficher la fréquence actuelle et les fonctions activées.

FUNCTION ESP

Il est possible de protéger l'appareil contre les chocs dans la page de 10-20 s.

ENTRÉE AUXILIAIRE

L'appareil peut être connecté à un lecteur portable via la prise AUX IN (13). Appuyez sur la touche SRC pour passer au mode AUX, lorsqu'une source de signal audio est déjà connectée à l'appareil.

FONCTION DE RÉINITIALISATION

La touche RESET (23) doit être activée au moyen d'une pointe de stylo ou d'un objet métallique effilé.

La touche RESET est activée dans les situations suivantes :

• Après l'installation initiale de l'appareil, une fois la connexion de tout câblage terminée.
• Lorsqu'aucune touche de fonction n'est pas activée.
• Le symbole de l'erreur s'affiche à Note : L'appui sur la touche RESET (23) ne remet pas l'appareil en marche. Utilisez un coton-tige imbibé d'alcool isopropylique

pour essuyer la fente sur la face avant.

UTILISATION DE LA RADIO

PASSAGE EN MODE RADIO

Appuyez sur la touche SRC (4) pour sélectionner le mode de radio. L'écran affiche le mode radio, ainsi que la bande mémorisée et sa fréquence.

- SÉLECTION D'UNE BANDE RADIO

Après être entré dans le mode radio, appuyez sur la touche BAND (3) pour sélectionner la bande recherchée.

La bande de réception peut être modifiée dans l'ordre suivant :

FM1 → FM2 → FM3 → MW1(AM1) → MW2(AM2)

SÉLECTION D'UNE STATION

Appuyez brièvement sur la touche (14) ou (9) pour lancer la recherche automatique. La radio recherche automatiquement une station (vers le haut et vers le bas). Appuyez et maintenez enfoncée la touche pendant 2 secondes jusqu'à ce que l'affichage indique « MANUAL » (mode manuel), ce qui signifie le passage en mode de réglage manuel. Dans ce mode, il est possible de se déplacer progressivement entre les fréquences successives (haut et bas) jusqu'à trouver une station. Si aucune touche n'est pas enfoncée pendant 5 secondes, la radio revient en mode de réglage automatique, et l'écran affiche « AUTO ».

- MÉMORISATION AUTOMATIQUE ET BALAYAGE DES CHAÎNES

• Mémorisation automatique
• Appuyez et maintenez enfoncée pendant 2 secondes la touche TS (2) pour que la radio commence le balayage depuis la fréquence de 87,5 MHz et vérifie la puissance du signal jusqu'à

l'achèvement d'un cycle unique de recherche. Puis, quelques stations ayant le signal le plus fort sont enregistrées sous les numéros de touches par défaut associés à la bande FM3. Le premier cycle fonctionne en mode LOCAL (local) et recherche des stations qui ont un signal de réception le plus fort. Si la recherche de 6 stations a échoué, la radio effectuera le second cycle de recherche, mais avec le mode local désactivé (LOCAL OFF).

Balayage des chaînes

Appuyer brièvement sur la touche TS (2) pour balayer les stations préconfigurées. La radio s'arrête pendant 5 secondes à un numéro préconfiguré sans atténuer le son.

ENREGISTREMENT MANUEL DES STATIONS ET RAPPEL DES STATIONS PRÉCONFIGURÉES

Appuyez et maintenez enfoncée pendant 2 secondes une des touches attribuées aux stations radio mémorisées (1-6) pour recevoir son signal. La station actuelle est enregistrée sous la touche numérique. Appuyer brièvement sur la touche de station mémorisée (1-6) pour écouter directement le signal émis par la station et enregistré sous la touche de programmation qui lui est attribuée.

UTILISATION DU RDS (RADIO DATA SYSTEM)

Le mode RDS est réglé dans la position AF du menu système. Tourner le bouton audio pour activer ou désactiver la fonction AF.

Chaque fois que vous activez la fonction AF, l'écran affiche le symbole « AF ». Le nom du programme est affiché au moment de la réception des stations RDS.

Le symbole « AF » se met à clignoter si

la qualité du signal transmis est détériorée.

Lors de la réception du signal de diffusion d'urgence, l'écran affiche « ALARM », et le niveau de la sortie du son est ajusté automatiquement au niveau de sortie pré-configuré - si le contrôle du volume sonore est réglé au minimum.

- Utilisation des chaînes régionales

Après l'activation de la fonction AF dans la position REG du menu système. Le déplacement du bouton audio permet d'activer ou de désactiver la fonction REG. Après avoir désactivé la fonction AF, il est impossible de désactiver la fonction REG.

Certaines stations de radiodiffusion changent pour une certaine période de temps leur programme de diffusion normale pour la diffusion régionale. Si la région géographique est activée, le programme actuellement écouté reste inchangé. Après la désactivation de la région géographique, il est possible de passer au signal de réception transmis par une station régionale.

- Écoute des informations sur le trafic routier

Dans la position TA dans le menu système, le déplacement du bouton audio permet d'activer ou de désactiver la fonction TA. L'activation du mode TA permet la réception des informations sur le trafic routier :

Si l'appareil fonctionne en mode CD (MP3) ou AUX, il basculera temporairement sur le mode radio.

Si la fonction EON détecte la présence d'informations sur le trafic routier dans un autre programme, l'appareil passe temporairement à la station liée à la fonction EON.

Si le niveau sonore est inférieur au seuil, il sera porté à cette valeur.

L'activation du mode TA provoque l'activation de la fonction TA pour un

seul segment. Lorsque vous recevez un signal de la station TP, la fonction TP sera activée pour un seul segment.

Fonction d'informations sur les perturbations du trafic routier

La commutation de la fonction TA en STOP annule la réception des informations sur le trafic routier (position TA dans le menu RDS - les options disponibles sont les suivantes :

activer/désactiver, si aucune station TA n'est diffusée. Si vous écoutez une station TA, dans la position appropriée TA dans le menu des options activer/arrêt/désactiver apparaissent). Une commutation accidentelle en mode EON TA peut avoir lieu lorsque les informations EON TA avaient déjà été reçues de la station actuelle, et la radio s'est commutée pour la réception du signal de cette station EON, mais une distance trop grande de la station EON empêche la réception du signal. Dans ce cas, la radio passe à nouveau à la station actuelle. L'exemple ci-dessus illustre une situation où l'utilisateur écoute un programme inapproprié ou le son a été temporairement atténué. Les données utilisées par la fonction RDS sont les suivantes : PI, PS, AF, TP, TA, EON et PTY.

PS : Nom de la chaîne

C'est le nom de la station donné en utilisant des caractères alphanumériques.

AF : Fréquences alternatives

C'est la liste des fréquences des stations qui émettent le même programme.

TP : Identification du programme avec des informations sur le trafic routier

Ce sont les données d'identification provenant de stations diffusant des informations sur le trafic routier.

TA : Identification des informations sur le trafic routier

Ce sont les données d'identification indiquant l'émission ou le manque

d'émission d'informations routières.

EON : Informations sur les programmes d'autres stations

Ce sont les informations émises dans les fonctions PI, AF, TP, TA, etc. relatives à d'autres programmes en provenance d'autres stations que la station actuelle.

UTILISATION CD/MP3/WMA

PASSAGE EN MODE DISQUE

Si aucun disque n'a été inséré dans l'appareil :

Faites glisser délicatement le disque dans la fente (côté imprimé vers le haut) jusqu'à ce que vous sentiez une légère résistance. Le disque sera alors automatiquement tiré dans l'unité, puis immédiatement lu.

Si le disque est déjà inséré dans l'appareil : Appuyez sur la touche SRC (4) jusqu'à ce que l'écran affiche le mode DISC (disque).

SÉLECTION DES PISTES/DU FICHIER

Appuyez sur la touche (14) ou (9) pour revenir à la piste précédente/au fichier précédent ou passer à la piste suivante/au fichier suivant. L'écran affiche le numéro de la piste/du fichier. Appuyez et maintenez enfoncée la touche (14) ou (9) pour faire défiler rapidement les pistes/les fichiers vers l'arrière ou vers l'avant. La lecture reprendra à la libération de la touche.

- ARRÊT DE LA LECTURE

Appuyez sur la touche (21) pour arrêter la lecture. Appuyez à nouveau sur elle pour la reprendre.

LECTURE INITIALE DE TOUTES LES PISTES/TOUS LES FICHIERS

Appuyez sur la touche SCN (20) pour écouter les premières secondes de chaque

piste/fichier. Appuyez à nouveau sur la touche pour arrêter la lecture initiale et écouter une piste/un fichier.

- RÉPÉTITION DE LA MÊME PISTE/DU MÊME FICHIER

Appuyez sur la touche RPT (19) pour répéter la lecture de la même piste/du même fichier. Appuyez à nouveau pour répéter la lecture de toutes les pistes/tous les fichiers.

- LECTURE ALÉATOIRE DE TOUS LES FICHIERS

Appuyez sur la touche RDM (18) pour écouter toutes les pistes/tous les fichiers dans un ordre aléatoire. Appuyez à nouveau sur la touche pour désactiver la fonction de lecture aléatoire.

- ÉJECTION DU DISQUE

Appuyez sur la touche ▲ (11) pour arrêter la lecture du disque et l'éjecter de la fente dans l'appareil (6).

SÉLECTION D'UN RÉPERTOIRE HAUT/BAS

Appuyez sur la touche DIR- (17) ou DIR+ (16) pour sélectionner le répertoire précédent ou suivant. Les touches DIR- (17) ou DIR+ (16) n'activent aucune fonction si aucun répertoire ne se trouve sur le disque avec des fichiers MP3/WMA.

- SÉLECTION DES FICHIERS AVEC LA TOUCHE

La touche (22) est affectée à la fonction de sélection de fichiers MP3/WMA.

Son appui provoque l'activation du mode de sélection conformément au schéma ci-dessous :

Recherche dans le répertoire. ⇒ Recherche selon le numéro du fichier.

Recherche dans le répertoire

Appuyez une fois sur la touche. L'appareil se mettra en

« Recherche depuis le répertoire ». Faites tourner le bouton VOL (volume) pour sélectionner le répertoire recherché. Ensuite, appuyez sur le bouton MENU (6) pour entrer dans ce répertoire. Faites tourner le bouton (6) pour sélectionner le répertoire recherché. Ensuite, appuyez à nouveau sur le bouton (6) pour ouvrir le fichier. Appuyez sur la touche pour revenir au répertoire précédent.

- Recherche selon le numéro du fichier

Appuyez deux fois sur la touche. Cela activera le mode de « recherche selon le numéro du fichier ». Tournez le bouton (21) pour sélectionner le numéro de fichier souhaité, puis appuyez sur le bouton MENU (4) pour confirmer la sélection. L'appareil recherche le fichier sélectionné et commence la lecture. Vous pouvez également saisir le numéro manuellement. Sur la face avant il y a les chiffres 1-6 et les boutons 7/8/9/0 auxquels sont attribuées les fonctions suivantes :

EQ:7

:8

Si vous sélectionnez un numéro du fichier, l'appareil attend quelques secondes. Au bout de quelques secondes, l'appareil recherche le fichier même si le bouton MENU (4) n'a pas été enfoncé.

UTILISATION DU LECTEUR USB

Le connecteur USB (10) est situé sur la face avant de l'appareil. Ce connecteur (12) sert à connecter les pilotes USB.

Lorsqu'un pilote USB est connecté, l'appareil recherche les fichiers MP3 / WMA qui y sont stockés et commencera leur lecture. Une fois ce mode activé, il est également possible d'appuyer sur la touche

SRC et de désirer le mode USB.

Si la mémoire USB sert à la lecture des fichiers MP3/WMA, son utilisation est identique à la description relative à CD/MP3/WMA.

Note :

• L'unité principale ne supporte que les clés USB standard approuvées par Microsoft.
• Le lecteur USB MP3 n'est pas un dispositif standard, ce qui signifie que les différentes marques et différents modèles des appareils ont leurs propres standards. Pour cette raison, notre appareil ne supporte pas chaque lecteur MP3.
• Lors de la connexion d'un lecteur MP3 équipé d'une pile normale (batterie non rechargeable), il faut d'abord retirer la pile du lecteur, puis le connecter au connecteur USB. Dans le cas contraire, cela peut provoquer la rupture de la pile.

UTILISATION TF

Sur la face avant de l'appareil il y a un connecteur TF (24).

Lorsqu'une carte TF est connectée au connecteur TF, l'appareil recherche les fichiers MP3 / WMA qui y sont stockés et commence leur lecture. Ce mécanisme fonctionne d'une manière identique à l'opération de lecture des fichiers

CD/MP3/WMA décrite précédemment.

En cas de fonctionnement dans un autre mode, l'appui sur la touche SRC (4) permettra de passer au mode SD.

MODES DE DÉCODAGE MP3/WMA SUPPORTÉS

SUPPORTÉS

L'unité principale supporte les modes de décodage des fichiers MP3/WMA (Windows Media Audio) mentionnés ci-dessous.

Norme	Vitesse de transmission des données (ko/s)	Modesupportés
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Stéréo
Windows Media Audio (44,1 kHz)	64, 96, 128, 192	Stéréo

Le mode USB supporte :

1. Dossier : 500 max.,
2. Fichier : 999 max.,
3. Profondeur du répertoire : 8 couches
4. Dimensions : 32 Go

ATTENTION

Ne pas connecter le lecteur USB ou une carte TF à l'unité principale, si vous y avez enregistré des fichiers importants. Ne pas faire lire les disques CD-R/RW contenant des fichiers importants. Une mauvaise utilisation du lecteur peut entraîner la perte de fichiers. Notre société n'est pas responsable de la perte de ces données.

REMARQUES CONCERNANT LE DISQUE

A. Remarques concernant les disques :

L'utilisation de disques ayant une forme non standard (par ex. carré, en forme d'étoile ou cœur, etc.) peut

1. provoquer l'endommagement de l'appareil. Rappelez-vous que l'appareil ne fonctionne qu'avec des CD ronds.
2. Ne collez pas de papier, ruban, etc., sur

un côté du disque (imprimé ou enregistré), car cela pourrait provoquer un dysfonctionnement de l'appareil.

1. La saleté, la poussière, les égratignures et la déformation du disque peuvent provoquer des interférences pendant la lecture.

B. Remarques concernant les disques de type CD-R (enregistrable) / CD-RW (réinscriptible)

1. N'insérez dans l'appareil que les disques portant les symboles suivants :

DIGITAL AUDIO

DIGITAL AUDIO Recordable

1. L'appareil ne lira pas les disques CD-R et CD-RW si la session d'enregistrement n'a pas été terminée. Voir le manuel du lecteur CD-R / CD-RW ou du logiciel

CD-R/CD-RW pour en savoir plus sur le processus d'achèvement de la session d'enregistrement). 3. L'appareil peut ne pas lire certains disques CD-R / CD-RW, ce qui résulte de l'état de l'enregistrement,

du disque lui-même ou du dispositif utilisé

pour son enregistrement. (Voir *1)

*1 : Veuillez suivre les recommandations suivantes pour assurer une lecture plus fiable :

a : Utilisez les disques CD-RW avec une vitesse de lecture de 1x à 4x et enregistrez des données avec une vitesse de 1x ou 2x.

b. Utilisez les disques CD-R avec une vitesse de lecture de 1x à 8x et enregistrez des données avec une vitesse de 1x ou 2x. c. Ne faites pas lire les disques CD-RW qui ont été enregistrés plus de 5 fois.

C. Remarques concernant les fichiers MP3 (seulement le format MP3) :

1. Le disque doit être enregistré dans le format ISO9660 niveau 1 ou 2 ou avec une extension Joliet ou Romeo.
2. En nommant les fichiers MP3, n'oubliez pas que l'extension du fichier doit être « .mp3 »
3. L'appareil ne reconnaîtra pas les fichiers non-MP3, même avec une extension « .mp3 »

UTILISATION BLUETOOTH *) APPAIRIEMENT INITIAL DES DISPOSITIFS EN MODE BLUETOOTH

(i) Si vous voulez utiliser le mode Bluetooth, assurez-vous que votre téléphone mobile prend en charge la fonction Bluetooth. (ii) Différents types de téléphones mobiles ont des paramètres d'émission différents. Il est recommandé que la distance entre le téléphone mobile et l'appareil ne dépasse pas 3 m, ce qui permettra d'obtenir la meilleure qualité de communication. Ne placez pas d'objets métalliques ni d'obstacles sur le chemin de transmission entre le téléphone mobile et l'appareil.

- APPARIEMENT

1) Choisissez la configuration Bluetooth dans le téléphone mobile. (À propos de la connexion Bluetooth, consultez les instructions fournies avec votre téléphone). 2) La liste affichée sur le téléphone devrait

inclure « CAR KIT » (kit de voiture). Sélectionnez la position « BP 170 BT » et saisissez le mot de passe « 0000 ». Peut-être le mot de passe ne sera pas nécessaire. 3) Une fois l'appariement terminé, l'écran affiche le symbole BT.

- Accepter / refuser un appel entrant

Dans le cas d'un appel entrant, appuyez sur la touche , pour accepter l'appel. Un appui sur la touche provoquera le refus de l'appel.

- Mettre fin à un appel

Une fois la conversation terminée, appuyez sur la touche , pour raccrocher.

- Vérification de l'annuaire téléphonique/des appels reçus/passés/manqués (concerne les téléphones Android et iPhone)

Appuyez sur la touche SRC pour afficher « PHONE » (téléphone) sur l'écran. Appuyez sur la touche pour afficher « BOOK » (annuaire téléphonique) sur l'écran. Les appuis consécutifs font afficher les options suivantes :

BOOK---RECEIVED---DIALED---MISSED---PHONE (Annuaire téléphonique -> Reçus -> Faits -> Manqués -> Téléphone)

L'utilisation de la touche ▸ ou ▸ dans chacune de ces positions permettra de vérifier les nombres qui y sont attribués.

Note : Une fois la connexion effectuée, le téléphone mobile affichera une information concernant la connexion avec l'autoradio. Vous devez donner votre consentement et appuyer sur « YES » (Oui) pour confirmer.

(Note : Il est important que le numéro de téléphone ait été enregistré dans la mémoire du téléphone et non sur la carte SIM).

Faire un appel

1) Faire un appel en entrant manuellement un numéro de téléphone.

Appuyez sur la touche SRC pour afficher « PHONE » (téléphone) sur l'écran.

Appuyez et maintenez enfoncée la touche

. L'écran LCD sera complètement vide.

Maintenant, vous pouvez entrer un numéro de téléphone et appuyer sur la touche pour confirmer

la sélection du numéro saisi. (Note : Si vous entrez un numéro erroné, appuyez sur la

touche pour annuler les chiffres mal saisis.)

Sur la face avant il y a les chiffres 1-6 et les boutons 0 / 7 / 8 / 9 / * / # auxquels sont attribuées les fonctions suivantes :

0 : Bouton d'affichage (DISP)

7 : EQ :

* : Appuyez et maintenez enfoncée pendant 2 secondes la touche (5).

: Appuyez et maintenez enfoncée pendant 2 secondes la touche (6).

1) Refaire un appel

Appuyez sur la touche SRC pour afficher « PHONE » (téléphone) sur l'écran.

Appuyez et maintenez enfoncée la touche pendant 2 secondes,

pour sélectionner à nouveau le dernier numéro de téléphone.

2) Faire un appel sur le numéro de

l'annuaire téléphonique/des appels

reçus/faits/manqués (concerne les téléphones Android et iPhone)

• Passez à la position « Vérification de l'annuaire téléphonique/des appels reçus/faits/manqués », puis sélectionnez le numéro de téléphone recherché. Appuyez sur la touche pour sélectionner ce numéro.

Note : Si votre téléphone portable a deux (2) cartes SIM, pendant un appel effectué en utilisant la face avant, une carte par défaut sera sélectionnée (ou à tout moment, il sera demandé d'identifier la carte à partir de laquelle la connexion doit être établie).

• Transfert d'un appel entre le téléphone mobile et l'appareil

En mode conversation, il est possible d'appuyer sur la touche (22) pour transférer l'appel téléphonique entre le mobile et la radio.

Transmission du son via Bluetooth (fonction A2DP)

Appuyez sur la touche SRC (4) pour afficher « PHONE » (téléphone) sur l'écran. Mettez ensuite en marche le lecteur de musique sur votre téléphone pour commencer la lecture de la chanson. Le son sera transmis via le haut-parleur dans l'appareil. Appuyez sur la touche (21) située sur la face avant pour arrêter/reprendre la lecture de la piste. Appuyez sur la touche (14) ou (9) pour sélectionner la piste suivante/précédente.

Activation/désactivation du Bluetooth : Appuyez et maintenez enfoncée la touche SRC pendant 2 secondes pour activer / désactiver Bluetooth.

*) Concerne seulement les appareils équipés de la fonction Bluetooth

TOUCHES DE FONCTION ET DE COMMANDE

Touche Marche/Arrêt

1. VOL+ :

Touche d'intensification du volume.

1. BAND :

Permet de sélectionner une bande FM1/FM2/FM3/AM1/AM2 en mode

RADIO.

4.

En mode RADIO : Appuyez brièvement pour rechercher les fonctions vers

le bas. Appuyez, pour désactiver manuellement. En mode CD/MP3/WMA : Appuyez

brièvement pour passer d'une piste/d'un fichier en arrêté. Appuyez et maintenez

enfoncée pour passer vite en arrière.

1. VOL- :

Touche d'atténuation du volume.

1. EQ :

C'est la touche de l'égaliseur.

1. 2 SCN :

En mode RADIO : Numéro 2. Voir page 11 - ENREGISTREMENT MANUEL

DES STATIONS ET RAPPEL DES STATIONS PRÉCONFIGURÉES.

En mode CD/MP3/WMA : Appuyez pour activer/désactiver la

fonction BALAYAGE.

1. 1

En mode RADIO : Numéro 1. Voir page 11 - ENREGISTREMENT

MANUEL DES STATIONS ET RAPPEL DES STATIONS

PRÉCONFIGURÉES.

En mode CD/MP3/WMA : Appuyez pour arrêter/reprendre la

lecture.

1. 4 RDM :

En mode RADIO : Numéro 4. Voir page 11 - ENREGISTREMENT

MANUEL DES STATIONS ET RAPPEL DES STATIONS

PRÉCONFIGURÉES.

En mode CD/MP3/WMA : activation/désactivation de la fonction de lecture aléatoire.

1. 5 DIR- :

En mode RADIO : Numéro 5. Voir page 11 - ENREGISTREMENT

MANUEL DES STATIONS ET RAPPEL DES STATIONS PRÉCONFIGURÉES. En mode MP3/WMA : Appuyez pour revenir au répertoire précédent. C'est la touche ~, si l'appareil fonctionne en mode Bluetooth. *)

1. SRC : La touche fait activer la fonction SRC (source du son).
2. Appuyez pour atténuer/rétablir le son.
3. En mode RADIO : Elle assure la fonction TS. Voir page 11 MÉMORISATION AUTOMATIQUE ET BALAYAGE DES CHAÎNES. En mode MP3/WMA : C'est la fonction de recherche. (Voir page 12) en mode PHONE (Téléphone). La fonction de la touche est décrite à la page 15 - UTILISATION DU BLUETOOTH.
4. SEL : Appuyez brièvement pour entrer dans le menu du mode audio. Appuyez et maintenez enfoncée la touche pour entrer au menu système. (Voir page 9). Appuyez pour confirmer la fonction de recherche (voir la page 13) une fois entré en mode de recherche MP3/WMA.
5. En mode RADIO : Appuyez brièvement pour rechercher les fonctions vers le bas. Appuyez pour rechercher manuellement une fonction. En mode CD/MP3/WMA : Appuyez brièvement pour faire passer une piste/un fichier en avant. Appuyez et maintenez enfoncée pour passer vite en avant.
6. DISP : Appuyez sur la touche DISP (Afficher) pour afficher l'heure.
7. 3 RPT : En mode RADIO : Numéro 3. Voir page 11 - ENREGISTREMENT MANUEL DES STATIONS ET RAPPEL DES STATIONS PRÉCONFIGURÉES.

En mode CD/MP3/WMA : Appuyez pour activer/désactiver la

fonction de répétition.

1. 6 DIR+ : En mode RADIO : Numéro 6. Voir page 11 - ENREGISTREMENT MANUEL DES STATIONS ET RAPPEL DES STATIONS PRÉCONFIGURÉES.

En mode MP3/WMA : Appuyez pour passer au répertoire suivant.

Quand vous répondez à un appel ou raccrochez, il fonctionne en mode touche .*.*)

*) Concerne seulement les appareils équipés de la fonction Bluetooth

NORMES GÉNÉRALES

Exigences relatives à l'alimentation : Courant continu 12 V, borne négative reliée à la masse

Dimensions du support de montage : 178 (largeur) x 160 (profondeur) x 50 (hauteur)

Contrôle des tons

• Bas (à 100 Hz) : ±10 dB
• Aigus (à 10 kHz) : ±10 dB
• Puissance de sortie maximale : 4 x 40 W
• Consommation de courant : 10 A (max) (concerne la version avec l'alimentation

normale)

Lecteur de CD

Rapport signal sur bruit (SNR) : Plus de 55 dB :

Déparation des canaux : Plus de 45 dB :

Réponse harmonique : 40 Hz-18 kHz

RADIO FM

Plage de fréquences de 87,5 à 109 MHz

IF 10,7 MHz

Sensibilité (S/N=30 dB) 4 μV

Déparation des canaux stéréo >25 dB

AM (MW)

Plage de fréquences

de 522 à 1620 kHz

IF 450 kHz

Sensibilité (S/N = 20 dB) : 36 dBuV

Vérifiez les connexions des câbles avant de vérifier la liste de contrôle. Consultez votre revendeur le plus proche si, après la vérification de la liste de contrôle, le problème persiste.

Symptôme Cause Solution
Pas d'alimentation.	Le contact de la voiture n'est pas allumé.	Tournez la clé de contact en position « ACC » si l'alimentation est reliée au circuit auxiliaire du vehicule et que le moteur ne tourne pas.
	Le fusible est grillé. Remplacez	le fusible.
Impossible d'insérer ou déjecter le disque.	Il y a déjà un disque dans le lecteur.	Retirez le disque du lecteur puis insérez un autre.
	Le disque a été inséré dans la mauvaise position.	Insérez le disque de sorte que les inscriptions se trouvent au-dessus.
	Le CD est très sale ou endommagé.	Nettoyez le disque ou essayez un autre.
	La température est trop élevé dans la voiture.	Refroidissez le vehicule ou attendez jusqu'à ce que la température ambiente returne à la normale.
	Présence de la vapeur condensée.	Laissez le lecteur hors tensionpendant environ une heures et essayez à nouveau.
Absence de son.	Le volume est régle au minimum.	Ajustez le son au niveau souhaité.
	Le câblage présente un début de connexion.	Vérifiez les connexions des cables.
Distorsion dans la reproduction sonore.	L'angle de montage de l'appareil dépasse 30 degrés.	Réglez l'angle de sorte qu'il soit inférieur à 30 degrés.
	Le disque est très sale ou endommagé.	Nettoyez le disque ou essayez un autre.
Les touches de commande ne fonctionnent pas.	Le micro-ordinateur intégré ne fonctionne pas correctement en raison du bruit.	Appuyez sur le bouton de réinitialisation (RESET). La face avant a été mal fixée.
La radio ne fonctionne pas. La fonction de sélection automatique des stations radio ne fonctionne pas.	Le cable d'antenne n'est pas connecté.	Connectez correctement le cable d'antenne.
	La puissance du signal est trop faible.	Sélectionnez une station manuelle.

INDEX

Fonctionnement 50

Disposition des boutons 50

Dimensions de la base de montage : 178 (l) x 160 (p) x 50 (h)

Contrôle du son

Matériel de montage fourni
