Essen 170 - Autoradio BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio mit CD/MP3/WMA-Player, FM/AM-Tuner, Bluetooth, USB und TF-Karte
Marke und Modell	Blaupunkt Essen 170
Abmessungen (L x B x H)	178 x 160 x 50 mm
Gewicht	Ca. 1,5 kg
Spannungsversorgung	12 V DC, Minuspol an Masse
Stromverbrauch	max. 10 A
maximale Ausgangsleistung	4 x 40 W
FM-Tuner	Bereich 87,5 - 109 MHz, Empfindlichkeit 4 µV (S/N=30 dB)
AM-Tuner (MW)	Bereich 522 - 1620 kHz, Empfindlichkeit 36 dBµV (S/N=20 dB)
CD-Player	Signal-Rausch-Abstand >55 dB, Kanaltrennung >45 dB, Frequenzgang 40 Hz - 18 kHz
Unterstützte Audioformate	Audio-CD, MP3, WMA
Hauptfunktionen	RDS (AF, TA, REG, EON), voreingestellter Equalizer (FLAT, CLASSICS, POP, ROCK, XBASS), Bluetooth Freisprecheinrichtung (A2DP, Telefonbuch, Anrufe), AUX-Eingang, USB-Anschluss, TF-Kartenleser, abnehmbares Frontpanel, Fernbedienung
Bluetooth	Version nicht angegeben, Reichweite ~3 m, Standardcode 0000, kompatibel mit A2DP und Freisprechprofil
Klangeinstellungen	Bass, Höhen, Balance, Fader, Lautstärke, LOC ein/aus, STEREO/MONO, Tastenton
Display	LCD-Bildschirm mit Hintergrundbeleuchtung
Wartung und Reinigung	Reinigen Sie das Frontpanel mit einem in Isopropylalkohol getränkten Wattestäbchen. Vermeiden Sie aggressive Lösungsmittel.
Sicherheit	Vor der Reinigung die Stromversorgung trennen. Keine nicht standardkonformen Discs einlegen. Nur identische Ersatzsicherungen verwenden.
Ersatzteile und Reparierbarkeit	Teile sind online nicht verfügbar. Wenden Sie sich zur Reparatur an einen autorisierten Händler. Garantie gemäß Bedingungen unter www.blaupunkt.com.
Lieferumfang	Autoradio, Fernbedienung, Montagematerial, Bedienungsanleitung
Betriebstemperatur	Nicht angegeben, aber extreme Temperaturen vermeiden

Häufig gestellte Fragen - Essen 170 BLAUPUNKT

Wie stelle ich die Uhrzeit am Blaupunkt Essen 170 ein?

Drücken und halten Sie die Taste DISP für 2 Sekunden. Die Uhrzeit blinkt. Verwenden Sie die Tasten ◀/▶ oder ▼/▲, um die Stunden einzustellen, drücken Sie dann kurz DISP, um zu den Minuten zu gelangen. Bestätigen Sie mit DISP. Sie können auch die RDS-Synchronisierung (stabiles AF-Symbol) aktivieren, um die Uhrzeit automatisch einzustellen.

Was tun, wenn das Autoradio nicht angeht?

Überprüfen Sie zunächst, ob die Zündung des Autos auf ACC oder Ein steht. Überprüfen Sie dann die Sicherung: Wenn sie durchgebrannt ist, ersetzen Sie sie durch eine identische Sicherung (10 A). Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Händler.

Wie verbinde ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon. Stellen Sie am Autoradio sicher, dass Bluetooth aktiviert ist (halten Sie SRC 2 Sekunden gedrückt). Suchen Sie nach Geräten, wählen Sie BP 170 BT und geben Sie bei Aufforderung den Code 0000 ein. Nach erfolgreicher Verbindung wird das BT-Symbol auf dem Bildschirm angezeigt.

Wie nutze ich die RDS-Funktion für Verkehrsinformationen?

Navigieren Sie im Systemmenü (halten Sie MENU 2 Sekunden gedrückt) zu TA und aktivieren Sie es. Wenn Verkehrsinformationen gesendet werden, schaltet das Autoradio automatisch auf den TP-Sender um. Sie können die TA-Lautstärke im selben Menü einstellen (TA VOL, von 20 bis 43).

Warum wird die CD nicht abgespielt oder springt?

Die Disc ist möglicherweise verschmutzt, zerkratzt oder verzogen. Reinigen Sie sie mit einem weichen Tuch. Wenn das Problem weiterhin besteht, versuchen Sie eine andere Disc. Stellen Sie auch sicher, dass die Disc richtig eingelegt ist (Etikett nach oben). Bei Kondensation lassen Sie das Gerät eine Stunde ausgeschaltet.

Wie setze ich das Autoradio zurück?

Verwenden Sie einen dünnen Gegenstand (Kugelschreiber, Büroklammer), um die Taste RESET auf der Vorderseite zu drücken. Ein Zurücksetzen löscht alle Benutzereinstellungen (gespeicherte Sender, Equalizer usw.). Setzen Sie das Gerät nur bei Fehlfunktionen zurück.

Kann ich einen USB-Stick oder eine TF-Karte verwenden?

Ja, schließen Sie einen USB-Stick an den vorderen Anschluss an (bis zu 32 GB, max. 500 Ordner, 999 Dateien) oder legen Sie eine TF-Karte in den dafür vorgesehenen Schlitz ein. Das Gerät liest MP3/WMA-Dateien automatisch. Die Navigation in Ordnern erfolgt mit den Tasten DIR- und DIR+.

Wie speichere ich einen Radiosender?

Stellen Sie den gewünschten Sender ein, halten Sie dann eine Zahlentaste (1 bis 6) für 2 Sekunden gedrückt. Der Sender ist gespeichert. Zum Abrufen drücken Sie kurz die entsprechende Taste. Die automatische Speicherung erfolgt über die Taste TS (2 Sekunden gedrückt halten).

Warum ist der Ton leise oder verzerrt?

Überprüfen Sie die Lautstärke- und Bass/Höhen-Einstellungen (Audiomenü). Wenn der Ton übersteuert ist, reduzieren Sie die Lautstärke. Überprüfen Sie auch Balance und Fader. Im Radiomodus aktivieren Sie den LOCAL-Modus, wenn die Sender schwach sind. Stellen Sie sicher, dass der Einbauwinkel 30° nicht überschreitet.

Wie entferne ich das Frontpanel?

Drücken Sie die Entriegelungstaste (Entriegelungssymbol) auf der Vorderseite. Ziehen Sie das Frontpanel vorsichtig zu sich hin. Zum Einsetzen richten Sie es aus und drücken Sie es ein, bis es einrastet. Bewahren Sie es in der Schutzhülle auf, um Kratzer zu vermeiden.

BEDIENUNGSANLEITUNG Essen 170 BLAUPUNKT

Gerät einschalten/ausschalten 19

Stumm schalten 19

Abnehmen der Frontplatte 19

Lautstärkeeinstellung 19

Ein-/Ausschalten REG 19

Lautstärke TA 19

Ein-/Ausschalten LOC. 19

Stereo/Mono-Modus 19

Summer ein- und ausschalten 19

AREA 19

EQ 20

Anzeige der Informationen 20

Uhrzeiteinstellung 20

Flüssigkristallanzeige 20

Hilfseingang 20

RESET-FUNKTION 20

Bedienung des Radios 21

Wechseln in den Radio-Betrieb 21

Auswahl des Frequenzbandes 21

Sendersuche 21

AUTOMATISCHES SPEICHERN DER

GESCANNTEN PROGRAMME 21

MANUELLES SPEICHERN DER SENDER

UND DER AUFRUF DER

VOREINGESTELLTEN SENDER 21

RDS-BEDIENUNG (RADIO DATA

SYSTEM). 21

Bedienung CD/MP3/WMA 23

Wechseln in den CD-Betrieb 23

Auswahl des Titels/der Datei 23

Wiedergabepause 23

Anschauliches Anbieten von allen

Titeln/Dateien 23

Wiederholen des gleichen Titels/Datei .. 23

Zufälliges Abspielen von allen Titeln/Dateien

23

Auswerfen einer CD 23

Auswahl eines Ordners nach oben/unten

23

Auswahl der Dateien mit der Taste 23

Bedienung des USB-Spielers 24

Bedienung TF 24

Bemerkungen zu den CDs 25

Bluetooth-Bedienung*) 26

Fernsteuerung 29

Spezifikation 30

Störungssuche und Beseitigung ... 31

*) Gilt nur für die Geräte mit der

Bluetooth-Funktion

Konformitätserklärung

Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen entsprechenden Bestimmungen der Richtlinie 2014/53/EU konform ist. Die Konformitätserklärung ist unter folgender Adresse verfügbar: www.blaupunkt.com

CE

Die Konformitätserklärung mit der Richtlinie über Funkanlagen 2014/53/EU und die Konformitätserklärung mit der Richtlinie RoHS 2011/65/WE

Garantie

Die Garantiebedingungen können von folgender Webseite heruntergeladen werden: www.blaupunkt.com

Garantie

Unter der Adresse www.blaupunkt.com sind Informationen zu den Servicebetrieben, die in Ihrem Land Garantie-Service leisten, verfügbar.

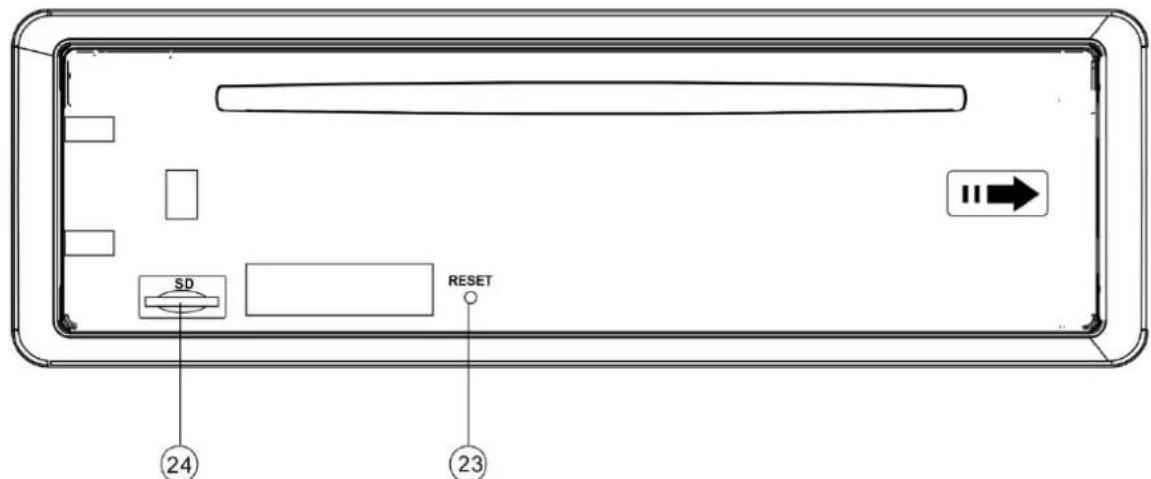

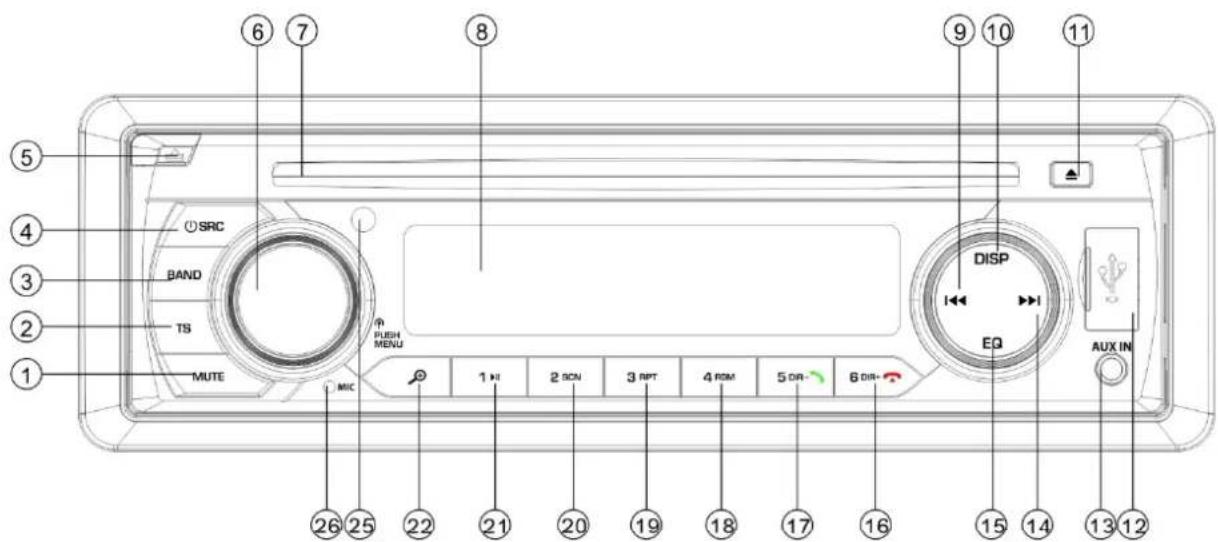

Tastenlage

1 MUTE-Taste (STUMM) 2 TS-Taste 3 Bandtaste (BAND) 4 Taste "QSRC (Quelle)" 5 Taste (Freigabe des Panels) 6 Lautstärketaste/Menü (VOL/MENU) 7 Tasche für CD-Platten 8 LCD-Anzeige (Display) 9 Taste "SEEK DOWN" (DURCHSUCHEN NACH UNTEN) 10 Anzeigetaste (DISP) 11 Taste "Ausschieben" 12 USB-Anschluss 13 AUX-IN-Steckdose 14 Taste "SEEK UP" (DURCHSUCHEN NACH OBEN)

15 Korrekturtaste (EQ) 16 Taste "DIR+" 17 Taste "DIR-" 18 Taste "RDM" (zufällige Reihenfolge) 19 Taste "RPT" (Wiederholen) 20 Taste "SCN" (Scannen) 21 Taste "1" 22 Taste (Suchen nach den MP3-Dateien) 23 RESET-Taste (RESET) 24 Steckplatz der TF-Karte 25 INFRAROTSENSOR 26 MIKROFON *) Gilt nur für die Geräte mit der Bluetooth-Funktion

Die Taste (4) betätigen, um das Gerät einzuschalten. Das System wird hochgefahren. Die Taste (4) 2 Sekunden lang eingedrückt halten, um das Gerät auszuschalten.

STUMMSCHALTUNG

Die Taste MUTE (1) kurz drücken, um den Audioausgang stumm zu schalten. Die Taste erneut betätigen, um die Lautstärke wiederherzustellen.

ABNEHMEN DER FRONTPLATTE

Die Freigabetaste (5) drücken, um die abnehmbare Frontplatte zu öffnen.

LAUTSTÄRKEEINSTELLUNG

Die MENU-Taste (6) kurz drücken, um den gewünschten Einstellmodus zu wählen. Der Einstellmodus kann in folgender Reihenfolge umgeschaltet werden: -BAS-TRE-BAL-FAD-VOL-

BAS: Tiefe Töne

TRE: Hohe Töne

BAL: Balance

FAD: Ausklingen

VOL: Lautstärke

Mit dem Audio-Drehknopf (6) kann die entsprechende Tonqualität angepasst werden.

Die Taste MENU (6) drücken und 2 Sekunden lang gedrückt halten, um in das Systemmenü zu gelangen - siehe unter:

TA: Verkehrsdurchsagen

REG: Region

TA VOL: Lautstärke der

Verkehrsdurchsagen

LOC = lokal

STEREO

BEREICH (AREA): Europa

Ein-/ausschalten REG

Ist die AF-Funktion eingeschaltet, kann sie aus der Funktion REG im Systemmenü ein- und ausgeschaltet werden. Einige Sender schalten für bestimmte Zeit das Programm zwischen dem normalen und regionalem Empfang um. Die Arbeit der REG-Funktion hat keinen Einfluss auf die aktuell gehörte Sendung.

Lautstärke der Verkehrsdurchsagen (TA)

Mit dieser Funktion kann die minimale Lautstärke der empfangenen Verkehrsdurchsagen eingestellt werden. Der Einstellbereich ist 20-43. Voreingestellt ist der Wert 25. Mit dem Drehregler die Lautstärke der Verkehrsdurchsagen anpassen.

Ein-/ausschalten LOC

Durch das Drehen des Audioreglers (6) wird in dieser Funktion das Lokalisieren ein- und ausgeschaltet. Das Gerät reduziert im LOC-Modus die Empfangsempfindlichkeit beim Durchsuchen der Radiosender. Es bedeutet, dass nur Sender mit gutem Signal empfangen werden. Alle Sender mit niedriger Tonqualität werden ignoriert. Arbeitet das Gerät mit ausgeschaltetem LOC-Modus, so wird die Empfangsempfindlichkeit beim Durchsuchen der Radiosender höher gestellt. Das bedeutet, dass das Radio das Signal von mehreren Sendern empfangen kann.

STEREO/MONO

Das Drehen des Audioreglers (6) in dieser Funktion schaltet zwischen STEREO und MONO um. Im STEREO-Modus können Stereosignale im FM-Band empfangen werden. Im MONO-Modus werden die Sender mit Stereoübertragung zum Monomodus konvertiert. In einigen Fällen, wenn das empfangene Signal schlechter Qualität ist, werden die Störungen durch die Umschaltung auf MONO reduziert.

Ein- und Ausschalten des Summers (BEEP)

Das Autoradio hat zwei Arten des Summertones. Der Ton wird durch Drehen des Lautstärkereglers gewählt.

• Modus des eingeschalteten Summers (Beep on): Bei jeder Betätigung beliebiger Taste wird ein Bestätigungston ertönen.
• Modus des ausgeschalteten Summers (Beep off): Bei Betätigung beliebiger Tasten wird kein Bestätigungston ertönen.

REGION

Nach dem Einsatz dieser Funktion wird das Drehen des Lautstärkereglers die Wahl der Region Europa/USA/LAT (Lateinamerika) ermöglichen.

XBASS

Die Taste EQ 2 Sekunden lang gedrückt halten, um die Funktion XBASS einzuschalten. Die Taste erneut drücken und halten, um die Funktion auszuschalten.

EQ (Tonkorrektur)

Die Taste EQ kurz drücken, um eine der folgenden, voreingestellten EQ-Betriebsarten zu wählen: FLAT-CLASSICS-POP-ROCK-EQ OFF

ANZEIGE

Die Taste DISP (10) drücken, um für ca. 5 Sekunden die Uhrzeit anzuzeigen. Nach dieser Zeit schaltet das Display auf die Anzeige der Informationen zurück.

UHRZEITEINSTELLUNG

(1) Manuelle Einstellung:

Die Taste DISP 2 Sekunden lang gedrückt halten. Die Stundenanzeige blinkt. Die Taste drücken, um die entsprechende Stunde einzustellen. Die Taste DISP kurz drücken, um die Minutenanzeige zu ändern. Es ist auch möglich, den genauen Wert für die Minutenanzeige mit der Taste / einzustellen. Danach erneut zur Bestätigung DISP drücken.

(2) Synchronisieren der Uhrzeit mit der RDS-Station:

Das erhöht die Möglichkeit, eine RDS-Station zu empfangen, die ein Signal in guter Qualität sendet (das Symbol AF auf dem Display blinkt nicht). Einige Minuten später wird die korrekte Uhrzeit gemäß dem von dem Radiosender ausgestrahlten Signal eingestellt. (Achtung: Einige RDS-Stationen verfügen nicht über diese Funktion).

Flüssigkristallanzeige

Sie ermöglicht die Anzeige der aktuellen Frequenz und der aktiven Funktionen.

ESP-Funktion

Es ist möglich, das Gerät vor Stößen im Bereich von 10 - 20 s zu schützen.

HILFSEINGANG

Das Gerät kann mit der AUX IN Buchse (13) an einen tragbaren CD-Spieler angeschlossen werden. Die SRC-Taste drücken, um in den AUX-Modus zu wechseln, wenn an das Gerät eine externe Audiosignalquelle bereits angeschlossen ist.

RESET-FUNKTION

Die RESET-Taste (23) muss mit einer Kugelschreiberspitze oder mit einem schmalen Metallstück betätigt werden.

Die RESET-Taste wird in folgenden Fällen gebraucht:

• Nach der Vormontage des Gerätes, wenn die ganze Verkabelung angeschlossen ist.
• Wenn keine Funktionstaste funktioniert.
• Wenn auf der Anzeige ein Fehlersymbol erschienen ist.

Achtung: Mit der Betätigung der RESET-Taste (23) wird das Gerät nicht wieder eingeschaltet. Mit einem mit Isopropanol getränktem Wattetupfer die Buchse auf dem Frontpanel abzuwaschen.

RADIOBEDIENUNG

- WECHSELN IN DEN RADIO-BETRIEB

Mit der SRC-Taste (4) den Radio-Betrieb wählen. Auf der Anzeige wird der Radio-Betriebsmodus mit dem gespeicherten Band und der Frequenz angezeigt.

AUSWAHL DES RADIOBANDES

Nach dem Wechseln in den Radio-Betrieb wird die Taste BAND (3) gedrückt, um das gewünschte Band zu wählen.

Das Empfangsband kann in folgender Reihenfolge umgeschaltet werden:

FM1 → FM2 → FM3 → MW1(AM1) → MW2(AM2)-

Signalstärke so lange prüft, bis der einzelne Suchzyklus abgeschlossen wird. Danach werden die Sender mit dem stärksten Signal unter den voreingestellten Nummern der mit dem FM3-Band verbundenen Tasten gespeichert. Der erste Suchzyklus läuft im LOCAL-Modus ab und sucht die Sender mit dem stärksten Empfangssignal aus. Werden keine 6 Sender gefunden, wird das Radio den nächsten Suchzyklus, aber schon mit ausgeschaltetem LOCAL-Modus (LOCAL OFF) ausführen.

• Scannen der Programme

Die TS-Taste (2) kurz drücken, um die voreingestellten Sender zu scannen. Das Radio hält für 5 Sekunden bei der jeweiligen, voreingestellten Nummer an, ohne stumm zu schalten.

- SENDERWAHL

Die Taste (14) oder (9) kurz drücken, um die automatische Suchfunktion zu starten. Das Radio sucht automatisch einen Sender aus (nach oben und nach unten). Die Taste 2 Sek. eingedrückt halten, bis auf der Anzeige die Meldung "MANUAL" (Handbetrieb) erscheint, was das Wechseln in den Einstellbetrieb bedeutet. In dieser Zeit kann man zwischen den Frequenzen (nach oben und nach unten) schrittweise wechseln, bis der Sender gefunden wird. Wenn in 5 Sekunden keine Taste gedrückt wird, springt das Radio in den Betrieb der automatischen Auswahl zurück und auf der Anzeige erscheint die Meldung "AUTO".

AUTOMATISCHES SPEICHERN DER GESCANNTEN PROGRAMME

• Automatisches Speichern

Die TS-Taste (2) 2 Sek. eingedrückt halten, damit das Radio die Suche bei der Frequenz 87,5 MHz beginnt und die

- MANUELLES SPEICHERN DER SENDER UND DER AUFRUF VON VOREINGESTELLTEN SENDERN

Eine der Tasten, die den gespeicherten Radiosendern (1-6) zugeordnet sind, gedrückt halten, um das Signal des Senders zu empfangen. Der aktuelle Sender wird unter der jeweiligen Nummer gespeichert. Die Taste des programmierten Senders (1-6) kurz drücken, um direkt das Sendesignal des unter der zugehörigen Programmnummer gespeicherten Senders zu hören.

RDS-BEDIENUNG (RADIO DATA SYSTEM)

• Der RDS-Betrieb wird in der AF-Position im Systemmenü eingestellt. Das Drehen des Audioreglers schaltet die Funktion AF ein oder aus.

Nach jedem Einschalten der AF-Funktion wird das Symbol "AF" angezeigt.

Der Programmname wird beim Empfang eines RDS-Senders angezeigt. Das AF-Symbol beginnt zu blinken, wenn die Qualität des gesendeten Signals schlechter wird.

Beim Empfang eines gesendeten Alarmsignals erscheint auf der Anzeige die Meldung „ALARM" und die Stärke des akustischen Ausganges wird automatisch an die voreingestellte Ausgangsstärke angepasst - wenn die Kontrolle der Lautstärke auf das Minimum eingestellt ist.

Bedienung der lokalen Programme

Bei aktivierter AF-Funktion in der Funktion REG des Systemmenüs. Mit der Umstellung des Audio-Drehreglers kann die REG-Funktion ein- und ausgeschaltet werden. Nach dem Ausschalten der AF-Funktion kann die REG-Funktion nicht ausgeschaltet werden.

Einige Sender schalten das Versenden des Programms vom normalen auf den regionalen Empfang um. Beim Einsatz der geografischen Region wird der aktuell wiedergegebene Sender nicht geändert. Nach dem Ausschalten der Funktion der geografischen Region kann auf das Empfangssignal eines regionalen Senders umgeschaltet werden.

Wiedergabe der Verkehrsdurchsagen

In der TA-Position des Systemmenüs kann durch die Umstellung des Audio-Drehreglers die TA-Funktion ein- und ausgeschaltet werden. Das Einschalten des TA-Betriebes ermöglicht den Empfang der Verkehrsdurchsagen: Arbeitet das Gerät im CD- (MP3) oder AUX-Betrieb, wird vorläufig auf Radio-Betrieb umgeschaltet.

Stellt die EON-Funktion anstehende Verkehrsdurchsagen in einem anderen Sender fest, dann wird das Gerät vorläufig auf den mit der EON-Funktion

verbundenen Sender umgeschaltet. Ist die Lautstärke unter den Grenzwert eingestellt, wird sie zu diesem Wert angehoben.

Mit dem Einsatz des TA-Betriebs wird die TA-Funktion für ein einzelnes Segment eingeschaltet. Wird ein Signal eines TP-Senders empfangen, wird die TP-Funktion für ein einzelnes Segment eingeschaltet.

Störfunktion der Verkehrsdurchsagen

Durch das Umschalten der TA-Funktion auf STOP wird der Empfang der aktuellen Verkehrsdurchsagen annulliert (Position TA im RDS-MENU, mögliche Optionen sind:

Ein-/Ausschalten, wenn kein TA-Sender empfangen wird. Beim Empfang eines TA-Senders werden auf entsprechender TA-Stelle des Menüs die Optionen Einsetzen/Stopp/Ausschalten angezeigt). Es kann zum zufälligen Umschalten in den EON-TA-Betrieb kommen, wenn die Informationen EON TA vom aktuell gewählten Sender bereits empfangen wurden und das Radio auf den Empfang dieses EON-Senders umgeschaltet hat, aber die Entfernung vom EON-Sender den Signalempfang unmöglich macht. Das Radio wird dann darüber auf den aktuellen Sender umgeschaltet. Obiges Beispiel stellt eine Situation dar, wenn der Benutzer ein falsch eingestelltes Programm empfängt oder der Ton vorläufig stummgeschaltet wurde. Daten, die von der RDS-Funktion genutzt werden, sind die PI-, PS-, AF-, TP-, TA-, EON- und PTY-Daten.

PS: Programmname

Es ist ein Sendername, der mit alphanumerischen Zeichen angegeben wird.

AF: Alternative Frequenzen

Es sind andere Senderfrequenzen, die das gleiche Programm senden.

TP: Identifikation des Senders mit

Verkehrsdurchsagen.

Es sind die Identifikationsangaben von Sendern mit Verkehrsangaben.

TA: Identifikation der Verkehrsdurchsagen

Es sind Identifikationsangaben, die die Übertragung oder keine Übertragung der Verkehrsdurchsagen signalisieren.

EON: Informationen über Programme eines anderen Senders Zubehör

Es sind Informationen, die in den Funktionen PI, AF, TP, TA usw. gesendet werden und für andere Programme aus anderen als dem aktuell empfangenen Sender gelten.

Bedienung CD/MP3/WMA

- Wechseln in den CD-Betrieb

Wenn keine CD in das Gerät eingelegt ist:

Die CD vorsichtig in den Schlitz (bedruckte Seite nach oben) bis zum kleinen Widerstand einschieben. Die CD wird dann selbsttätig in das Gerät eingezogen und abgespielt.

Wenn eine CD bereits in das Gerät eingelegt war: Die SRC-Taste (4) betätigen, bis auf der Anzeige der DISC-Modus (CD) erscheint.

- Auswahl des Titels/der Datei

Die Taste (9) oder (14) für den Sprung zum vorherigen oder zum nächsten Titel/Datei betätigen. In der Anzeige erscheint die Nummer des Titels/der Datei.

Die Taste (9) oder (14) gedrückt halten, um den Titel/die Datei schnell nach vorn oder zurück zu spulen. Das Abspielen wird beim Freigeben der Taste wieder aufgenommen.

Wiedergabepause

Um die Wiedergabe zu pausieren, die

Taste (21) betätigen. Die Taste für weitere Wiedergabe erneut betätigen.

- Anschauliches Anspielen von allen Titeln/Dateien

Die SCN-Taste (20) betätigen, um einige Anfangssekunden jedes Titels/jeder Datei abzuspielen. Nach erneuter Betätigung der Taste wird das anschauliche Anspielen gestoppt und der Titel/die Datei kann abgespielt werden.

Wiederholen des gleichen Titels/der gleichen Datei

Die Taste RPT (19) betätigen, um den gleichen Titel/die gleiche Datei zu wiederholen. Bei erneuter Betätigung werden alle Titel/Dateien erneut abgespielt.

- Abspielen in zufälliger Reihenfolge von allen Titeln/Dateien

Nach der Betätigung der Taste RDM (18) werden alle Titel/Dateien in zufälliger Reihenfolge abgespielt. Beim erneuten Betätigen wird die Funktion des Abspielens in zufälliger Reihenfolge ausgeschaltet.

Ausschieben der CD

Die Taste △ (11) betätigen, um das Abspielen der CD zu stoppen und sie aus dem Schacht des Gerätes (6) auszuschieben.

Auswahl des Ordners nach oben/unten

Für die Wahl des vorherigen oder nächsten Ordners ist die Taste DIR- (17) oder DIR+ (16) zu betätigen. Die Tasten DIR- (17) oder DIR+ (16) werden keine Funktion starten, wenn auf der CD mit den MP3/WMA-Dateien keine Ordner angelegt sind.

- Auswahl der Dateien mit der Taste

Mit der Taste (2) werden die MP3/WMA-Dateien gewählt.

Bei der Betätigung wird der Auswahlmodus nach folgendem Schema aktiviert:

Im Ordner suchen. ⇒ Suchen nach der Dateinummer.

□ Im Ordner suchen

Die Taste einmal betätigen. Das Gerät wechselt in den Betrieb „Suchen im Ordner".

Den Regler VOL (Lautstärke) drehen, um den gesuchten Ordner zu wählen. Dann den Regler MENU (6) drehen, um den gewählten Ordner zu öffnen. Den Regler (6) drehen, um die gewünschte Datei zu wählen. Anschließend den Regler MENU (6) erneut betätigen, um die gewählte Datei abzuspielen.

Mit dem Druck auf die Taste wird in den vorherigen Ordner zurückgesprungen.

Suchen nach der Dateinummer

Die Taste einmal drücken. Danach wird der Betrieb „Suchen nach der Dateinummer" aktiviert. Den Regler (21) drehen, um die entsprechende Dateinummer zu wählen, und den Regler MENU (4) zur Bestätigung der Wahl drücken. Das Gerät sucht die gewählte Datei aus und spielt sie ab. Es ist auch möglich, die Nummer manuell einzugeben. Auf dem Frontpanel sind die Ziffern 1-6 und Tasten 7/8/9/0 mit folgenden Funktionen zu finden:

EQ:7

：8

：9

DISP:0.

Das Gerät wartet nach der Wahl der Dateinummer eine Sekunde ab. Nach dieser Zeit wird die jeweilige Datei gefunden, sofern der Dreh-Regler MENU (4) nicht eingedrückt war.

Bedienung eines USB-Spielers

Die USB-Buchse (10) befindet sich auf dem Frontpanel des Gerätes. An diese Buchse (12) werden die USB-Steuergeräte angeschlossen.

Nach dem Anschluss eines Steuergerätes an die USB-Buchse wird das Gerät die gespeicherten MP3/WMA-Dateien aussuchen und abspielen. Nach dem Start dieses Betriebes kann auch die Taste

SRC betätigt und der USB-Betrieb gewählt werden.

Wird ein USB-Speicher zum Abspielen von MP3/WMA-Dateien im Radio eingesetzt, so ist die Bedienung mit der oben für den CD/MP3/WMA-Betrieb beschriebenen identisch.

Achtung:

Das Hauptgerät unterstützt nur die Standardarten der USB-Speicher, die von Microsoft zugelassen sind. - Ein USB-MP3-Spieler ist kein Standardgerät, was bedeutet, dass die verschiedenen Gerätemarken und Modelle eigene Standards haben. Aus diesem Grund werden von unserem Gerät nicht alle MP3-Spieler unterstützt. - Beim Anschluss eines MP3-Spielers mit Normalbatterie (kein Akku) soll zuerst die Batterie aus dem Spieler gezogen werden, und erst dann kann es an die USB-Buchse angeschlossen werden. Anderenfalls kann die Batterie bersten.

Bedienung TF

Auf dem Frontpanel des Gerätes ist die TF-Schnittstelle (24) zu finden.

Nach dem Anschluss einer TF-Karte an die TF-Buchse wird das Gerät die gespeicherten MP3/WMA-Dateien aussuchen und abspielen. Der Abspiel-Mechanismus ist mit dem oben für das Abspielen der CD/MP3/WMA-Dateien

beschriebenen identisch.

Bei der Arbeit in einem anderen Betrieb wird nach der Betätigung der SRC-Taste (4) in den SD-Betrieb gewechselt.

UNTERSTÜTZTE BETRIEBSARTEN DER MP3-/WMA-DEKODIERUNG

Das Hauptgerät unterstützt die weiter genannten Dekodierungsarten der MP3/WMA-Dateien (Windows Media Audio).

Normdaten	Datumübertragungs geschwindigkeit (kB/s)	Unterstützte Betriebsarten
MPEG1	32, 48, 64, 96,	Stereo
Audio	128, 192, 256,
Layer 3(44,1kHz)	320
Window	64, 96, 128, 192 Stereo
s Media
Audio(44,1kHz)

USB-Betrieb Unterstützung:

1. Ordner: 500 max.
2. Datei: 999 max.
3. Ordnertiefe: 8 Ebenen
4. Größe: 32 GB

ACHTUNG

Es ist verboten, an das Hauptgerät einen USB-Spieler oder eine TF-Karte mit wichtigen Dateien anzuschließen. Es dürfen auch keine CD-R/RW-Platten mit wichtigen Dateien abgespielt werden. Bei einer falschen Bedienung des Spielers könnten die Dateien verloren gehen. Unsere Firma haftet für den Verlust solcher Daten nicht.

Bemerkungen zu den CDs

A. Bemerkungen zu den CDs:

Der Einsatz von CDs mit nicht

standardkonformer Form (z.B.

quadratisch, in Form eines Sternes)

oder Herzens, usw.) kann

1. zur Beschädigung des Gerätes führen. Es ist zu beachten, dass das Gerät nur mit runden CDs arbeitet.
2. Es soll kein Papier, Band, usw. auf keine CD-Section (bedruckt oder mit der Aufnahme) angeklebt werden, weil es zur falschen Arbeit des Gerätes führen kann.
3. Verunreinigungen, Staub, Kratzer und Verformungen auf der CD werden Störungen beim Abspielen verursachen.

B. Bemerkungen zu den CD-Rs

(beschreibbare) / CD-RWs (mehrfach

beschreibbare)

1. In das Gerät können nur CDs

mit folgenden Bezeichnungen

eingelegt werden:

DIGITAL AUDIO

DIGITAL AUDIO Recordable

Das Gerät wird keine CD-Rs und CD-RWs abspielen, wenn der Schreibvorgang nicht abgeschlossen wurde. (Siehe die Anleitung des CD-R/CD-RW Brenners oder

der CD-R/CD-RW Software für weitere Informationen

zum Abschließen des Schreibprozesses)

Das Gerät kann einige CD-Rs/CD-RWs nicht abspielen, was aus dem Schreibstatus,

dem Zustand der CD selbst und der

beim Schreiben der CD eingesetzten Einrichtungen resultieren kann. (Siehe *1)

*1: Bitte lesen Sie genau die folgenden Empfehlungen, um zuverlässigeres Abspielen zu sichern: a: Benutzen Sie immer CD-RWs mit der Abspielgeschwindigkeit von 1x bis 4x und schreiben Sie die Daten mit der Geschwindigkeit 1x oder 2x. b. Benutzen Sie immer CD-Rs mit der Abspielgeschwindigkeit von 1x bis 8x und schreiben Sie die Daten mit der Geschwindigkeit 1x oder 2x. c. Spielen Sie keine CD-RW ab, die mehr als 5-mal beschrieben wurden.

C. Bemerkungen zu den MP3-Dateien (nur MP3-Format):

1. Die CD muss im Format ISO9660 Level 1 oder Level 2 oder mit der Erweiterung Joliet oder Romeo bespielt werden.
2. Beim Benennen der MP3-Dateien muss beachtet werden, dass die Erweiterung die Form „mp3" haben muss.
3. Das Gerät erkennt keine Nicht-MP3-Dateien, selbst dann nicht, wenn die Erweiterung des Namens die Form „mp3" hat.

Bluetooth-Bedienung*)

VORLÄUFIGES KOPPELN VON GERÄTEN IM BLUETOOTH-MODUS

(i) Wenn Sie den Bluetooth-Modus nutzen, müssen Sie prüfen, ob das Handy die Bluetooth-Funktion unterstützt. (ii) Verschiedene Handys nutzen verschiedene Sende-Parameter. Es wird empfohlen, dass der Abstand zwischen dem Handy und dem Gerät 3 m nicht

überschreitet, was die beste Qualität der Verbindung garantiert. Auf der Übertragungsstrecke zwischen dem Handy und dem Gerät sollen keine Metallgegenstände und Hindernisse platziert werden.

KOPPELN

1) Wählen Sie im Handy die Bluetooth-Konfiguration aus. (Die Informationen über die Bedienung der Bluetooth-Verbindung sind in der Handy-Anleitung zu finden). 2) Auf der im Handy angezeigten Liste soll die Position „CAR KIT" (Kfz-Einheit) erscheinen. Wählen Sie die Position „BP 170 BT" und geben Sie das Passwort „0000" ein. Es ist möglich, dass kein Passwort notwendig wird. 3) Nach dem erfolgreichen Koppeln der Geräte wird das Symbol BT angezeigt.

- Annehmen/Abweisen des ankommenden Anrufes

Beim ankommenden Anruf wird die Taste betätigt, um den Anruf anzunehmen. Mit dem Druck auf die Taste wird der Anruf abgewiesen.

- Beenden des Anrufes

Um den Anruf zu beenden, die Taste drücken.

- Überprüfen des Telefonbuches / der angenommenen/gewählten/verpassten Anrufe (gilt für Mobiltelefon mit Android- und iPhone-System)

Die SRC-Taste drücken, um im Display die Meldung „PHONE" (Telefon)

anzuzeigen. Die Taste drücken, um im Display die Meldung „BOOK" (Telefonbuch) anzuzeigen. Beim nächsten Druck werden der Reihe nach folgende Optionen angezeigt:

BOOK---RECEIVED---DIALED---MISSED--PHONE (Telefonbuch -> Angenommen -> Angewählt -> Nicht angenommen -> Telefon)

Mit der Taste oder in jeder von diesen Positionen können die zugehörigen Nummern geprüft werden.

Achtung: Nach dem ersten Koppeln wird das Handy die Information anzeigen, dass es mit dem Autoradio verbunden wurde. Sie müssen Ihre Zustimmung geben und die Taste „YES" (Ja) zur Bestätigung drücken.

(Achtung: Es ist wichtig, dass die Telefonnummer im Telefonspeicher und nicht auf der SIM-Karte gespeichert ist.)

Anrufen

1) Anrufen mit manueller Eingabe der Telefonnummer.

Die SRC-Taste drücken, um im Display die Meldung „PHONE" (Telefon) anzuzeigen.

Die Taste drücken und gedrückt

halten. Die LCD-Anzeige erscheint leer. Jetzt kann die Telefonnummer eingegeben und die Taste zur Bestätigung der eingegebenen Nummer gedrückt werden. (Achtung: Bei der Eingabe einer

falschen Nummer die Taste drücken, um die irrtümlich eingegebenen Ziffern zu löschen). Auf dem Frontpanel sind die Ziffern 1-6 und Tasten 0 / 7 / 8 / 9 / * / # mit folgenden Funktionen zu finden:

0: Anzeigetaste (DISP)

7: EQ: 8: 9:

*: Die Taste (5) 2 Sekunden lang gedrückt halten.

#: Die Taste (6) 2 Sekunden lang gedrückt halten.

1) Anruf wiederholen

Die SRC-Taste drücken, um im Display die Meldung „PHONE“ (Telefon) anzuzeigen. Die Taste drücken und 2 Sekunden lang für die zuletzt gewählte Nummer gedrückt halten.

2) Ein Anruf mit der Telefonnummer aus dem Telefonbuch / den angenommenen / angewählten / nicht angenommenen Anrufen (gilt für Mobiltelefone mit dem System Android und iPhone)

Die Position „Überprüfen des Telefonbuches / angenommenen / angewählten / nicht angenommenen Anrufe“ wählen und dann die gesuchte Telefonnummer anrufen. Die Taste zur Auswahl der gesuchten Nummer drücken.

Achtung: Sind im Mobiltelefon zwei (2) SIM-Karten installiert, wird beim Anrufen mit Hilfe des Frontpanels des Gerätes die voreingestellte Karte genutzt oder es erscheint jedes Mal eine Frage zur Auswahl der Karte, die beim Anrufen genutzt werden sollte.

- Übergabe des Gesprächs zwischen dem Mobiltelefon und dem Gerät

Während des Anrufes kann die Taste (22) gedrückt werden, um den Anruf zwischen dem Telefon und dem Gerät zu schalten.

- Tonübertragung über Bluetooth (A2DP-Funktion)

Die SRC-Taste (4) drücken, um im Display die Meldung „PHONE“ (Telefon) anzuzeigen. Dann den Musikspieler im Telefon einschalten, um das Abspielen eines Musikstückes zu starten. Der Ton

wird über den Lautsprecher im Gerät ausgegeben. Die Taste (21) auf dem Frontpanel drücken, um das Abspielen zu stoppen/wieder aufzunehmen. Mit dem Druck auf die Taste (9) oder (14) den nächsten/vorherigen Titel wählen. Koppeln/Entkoppeln von Bluetooth: Die SRC-Taste drücken und 2 Sekunden lang gedrückt halten, um die Bluetoothverbindung ein-/auszuschalten. *) Gilt nur für die Geräte mit der Bluetooth-Funktion

Funktions- und Steuerungstasten

1. Ein- und Ausschalttaste der Versorgung
2. VOL+: Lautstärkeerhöhung
3. BAND: Im RADIO-Betrieb kann das Band FM1/FM2/FM3/AM1/AM2 gewählt werden.
4. Im RADIO-Betrieb: Kurz drücken für Durchsuchen nach unten. Drücken für manuelles Ausschalten. Im CD/MP3/WMA-Betrieb: Kurz drücken für ein Titel/eine Datei darüber zu schalten. Für schnelles Zurückspulen drücken und gedrückt halten.
5. VOL-: Lautstärkeverringerung
6. EQ: Taste der Tonkorrektur.
7. 2 SCN: Im RADIO-Betrieb: Nummer 2. Siehe die Seite 11 - MANUELLES SPEICHERN DER SENDER UND DER

AUFRUF VON VOREINGESTELLTEN SENDERN.

Im CD/MP3/WMA-Betrieb: Drucken, um das SCANNEN ein-/auszuschalten

1. 1▶II Im RADIO-Betrieb: Nummer 1. Siehe die Seite 11 - MANUELLES SPEICHERN DER SENDER UND DER

AUFRUF VON VOREINGESTELLTEN SENDERN.

Im CD/MP3/WMA-Betrieb: Drucken um das Abspielen zu stoppen/wieder aufnehmen

1. 4 RDM: Im RADIO-Betrieb: Nummer 4. Siehe die Seite 11 - MANUELLES SPEICHERN DER SENDER UND DER

AUFRUF VON VOREINGESTELLTEN SENDERN.

Im CD/MP3/WMA-Betrieb: ein-/ausschalten der Abspielfunktion in zufälliger Reihenfolge.

1. 5 DIR-: Im RADIO-Betrieb: Nummer 5. Siehe die Seite 11 - MANUELLES SPEICHERN DER SENDER UND DER

AUFRUF VON VOREINGESTELLTEN SENDERN.

Im MP3/WMA-Betrieb: Drucken für das Zurückspringen zum vorherigen Ordner.

Es ist die Taste, wenn das Gerät im Bluetooth-Betrieb ist. *)

1. SRC: Die Taste aktiviert die SCR-Funktion (Tonquelle).
2. : Drucken um stumm zu schalten oder die Lautstärke wieder zu aktivieren.
3. Im RADIO-Betrieb: Ist für die TS-Funktion verantwortlich. Siehe Seite 11 AUTOMATISCHEN SPEICHERN

DER GESCANNTEN PROGRAMME

Im MP3/WMA-Betrieb: Es ist die Suchfunktion. (Siehe Seite 12).

Im PHONE-Betrieb (Telefon). Die Funktion der Taste wurde auf der Seite 15 - BLUETOOTH-Bedienung beschrieben.

1. SEL: Kurz für das Öffnen des Menüs im Radio-Betrieb drücken. Drücken und gedrückt halten um zum Systemmenü zu gelangen. (Siehe Seite 9). Zur Bestätigung der Suchfunktion (s. Seite 13) nach der Wahl des Suchbetriebes MP3/WMA drucken.
2. Im RADIO-Betrieb: Kurz drücken, um nach unten zu suchen. Drücken, um die Funktion

manuell zu finden.

Im CD/MP3/WMA-Betrieb: Kurz drücken, um zum nächsten Titel/zur nächsten Datei nach

vorn zu überspringen. Drücken und gedrückt halten für schnelles Vorwärtsrollen.

1. DISP: Die DISP-Taste (Anzeigen) drücken, um die Uhrzeit anzuzeigen.
2. 3 RPT: Im RADIO-Betrieb: Nummer 3. Siehe Seite 11 - MANUELLES SPEICHERN DER SENDER UND DER

AUFRUF VON VOREINGESTELLTEN SENDERN.

Im CD/MP3/WMA-Betrieb: Drücken, um die Wiederholfunktion ein-/auszuschalten.

1. 6 DIR+: Im RADIO-Betrieb: Nummer 6. Siehe Seite 11 - MANUELLES SPEICHERN DER SENDER UND

DER AUFRUF VON VOREINGESTELLTEN SENDERN.

Im MP3/WMA-Betrieb: Drücken, um zum nächsten Ordner zu springen.

Bei der Annahme oder Beendigung des Anrufes funktioniert die Funktion der Taste

*) Gilt nur für die Geräte mit der Bluetooth-Funktion

ALLGEMEINE DATEN

Anforderungen an die Versorgung: Gleichstrom 12 V, Minus verbunden mit der Masse

Abmessungen des Montagesockels: 178 (B) x 160 (T) x 50 (H)

Tonkontrolle

• Tief (bei 100 Hz): ±10 dB
• Hoch (bei 10 kHz): ±10 dB
• Max. Ausgangsleistung 4X40 W
• Stromaufnahme: 10 A (max.) (Bei der Variante mit normaler Versorgung)

CD-Spieler

Verhältnis Signal-Rauschen (SNR): Über 55 dB:

Kanaltrennung: Über 45 dB:

Frequenzkennlinie: 40 Hz-18 kHz

FM-RADIO

Frequenzbereich von 87,5 bis 109 MHz

IF 10,7 MHz

Empfindlichkeit (S/N=30 dB) 4 μV

Trennung der Stereokanäle >25 dB

AM (MW)

Frequenzbereich von 522 bis 1620 kHz

ZF

450 kHz

Empfindlichkeit (S/N = 20 dB)

36 dBµV

Die Kabelverbindungen vor der Überprüfung der Checkliste prüfen. Einen Vertreter der Firma konsultieren, wenn nach der Prüfung der Checkliste ein Problem weiterhin besteht.

Störung Ursache Lösung
Keine Versorgung	Die Zündung im Auto nicht eingeschaltet	Den Zündschlüssel in die "ACC"-Stellung umschalten, wenn die Versorgung an den Hilfskreis im Fahrzeug angeschlossen ist und der Motor nicht dreht.
	Defekte Sicherung Sicherung austauschen
Die CDkann nicht ein-oder ausgeschoben werden	Im Spieler ist schon eine Platte eingelegt.	Die CD Herausnehmen und erst dann eine andere einlagen.
	Die CD wurde falsch eingelegt. Die CD so einlagen, dass die Beschriftung sichiben befindet.
	Die CD ist stark verschmutzt oder beschädigt.	Die CDreinigen oder mit einer anderen versuchen
	Zu hohe Temperatur im Auto Das Auto abkühlen oder abwarten, bis die Umgebungstemperatur wieder normal ist.
	Kondenswasser im Gerät. Den Spieler für ca. eine Stunde ausgescheltlassen und erneut probieren.
Kein Ton.	Lautstärke auf Minimum eingestellt. Die Lautstärke anpassen.
	Die Verkabelung ist falsch angeschlossen.	Die Leitungsverbindungen prüfen.
Störungen bei der Tonwiedergabe.	Der Befestigungswinkel des Gerätes überschreitet 30 Grad.	Den Winkel so einstellen, dass der 30 Grad nicht überschreitet.
	Die CD ist verschmutzt oder beschädigt.	Die CD reinigen oder mit einer anderen versuchen.
Die Bedienungstaten Funktionieren nicht.	Die Funktionen des eingebauten Microcomputers durch Lärn gestört.	Die RESET-Taste drücken.Das Frontpanel wurde falsch befestigt.
Das Radio Funktioniert nicht. Die Funktion der automatischen Senderwahl Funktioniert nicht.	Keine Antennenleitung angeschlossen.	Die Antennenleitung sorgfällig anschlieben.
	Die Signalstärke ist zu schwach. Der	Sender manuell einstellen.

INHALTSVERZEICHNIS

Bedienung 34

TON AUSSCHALTEN

LAUTSTÄRKE EINSTELLEN

Bildschirm (Display) LCD. 102

Zusatzeingang. 102

Wechsel zur CD-Funktion. 104

Anschluss für Radiobetrieb 135

0: Anzeigetaste (DISP)

7:EQ:

8:

9:

Blaupunkt Competence Center Car

Multimedia-Evo Sales GmbH erklärt, dass

das Gerät die grundlegenden Anforderungen erfüllt

Siehe folgende Empfehlungen:

Ein-/Ausschalten REG 196

Lautstärke TA 196

Ein-/Ausschalten LOC 196

Stereo-/Mono-Modus 196

Ein-/Ausschalten des Summers 196

BEREICH 196

EQ 197

Anzeige von Informationen 197

Zeiteinstellung 197

LCD-Display 197

Zusatzeingang 197

Mitgeliefertes Montagematerial

Mitgeliefertes

Montagematerial

Mitgeliefertes

Montagematerial

Als Option erhältlich

Als Option erhältlich
