4341T - Scie électrique MAKITA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 4341T MAKITA au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de scie | Scie sauteuse |
| Puissance | 720 W |
| Vitesse à vide | 800-3,000 coups/min |
| Course de la lame | 26 mm |
| Capacité de coupe bois | 90 mm |
| Capacité de coupe métal | 10 mm |
| Système de changement de lame | Sans outil |
| Poids | 2.3 kg |
| Dimensions | 250 x 70 x 200 mm |
| Utilisation | Idéale pour les coupes courbes et droites dans divers matériaux |
| Maintenance | Nettoyage régulier et vérification de l'état de la lame |
| Sécurité | Utiliser des lunettes de protection et des gants lors de l'utilisation |
| Garantie | 1 an |
FOIRE AUX QUESTIONS - 4341T MAKITA
Questions des utilisateurs sur 4341T MAKITA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie électrique au format PDF gratuitement ! Retrouvez votre notice 4341T - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 4341T de la marque MAKITA.

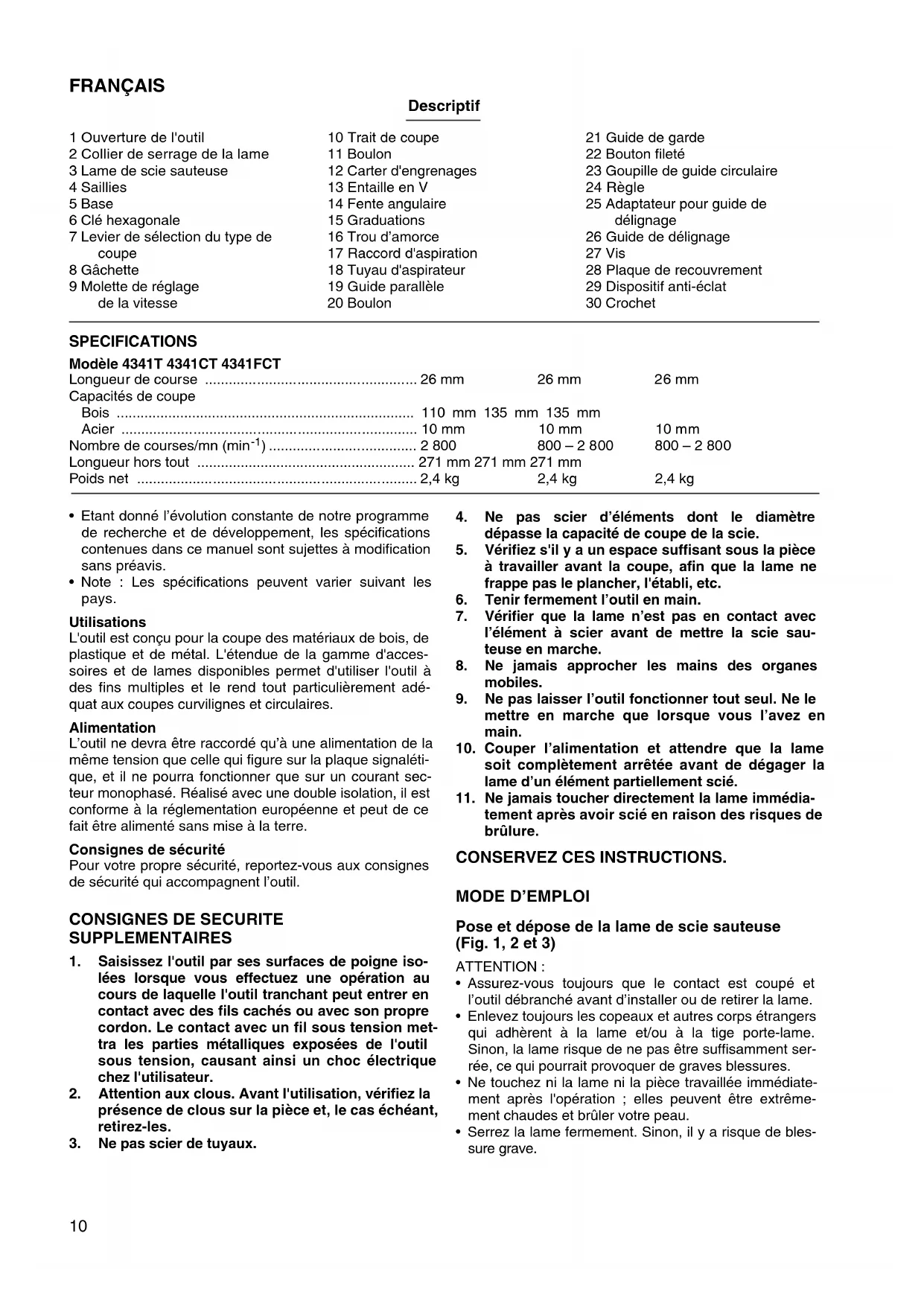

MODE D'EMPLOI 4341T MAKITA
Nous donnons ci-dessous les symboles utilisés pour l'outil. Assurez-vous que vous en avez bien compris la signification avant d'utiliser l'outil.
Symbole
| 1 Ouverture de l'outil | 10 Trait de coupe | 21 Guide de garde |
| 2 Collier de serrage de la lame | 11 Boulon | 22 Bouton filtré |
| 3 Lame de scie sauteuse | 12 Carter d'engrenages | 23 Goupille de guide circulaire |
| 4 Saillies | 13 Entaille en V | 24 Règle |
| 5 Base | 14 Fente angulaire | 25 Adaptateur pour guide de dédignage |
| 6 Clé hexagonale | 15 Graduations | |
| 7 Levier de sélection du type de coupe | 16 Trou d'amorce | 26 Guide de dédignage |
| 17 Racord d'aspiration | 27 Vis | |
| 8 Gâchette | 18 Tuyau d'aspirateur | 28 Plaque de recouvrement |
| 9 Molette de réglage de la vitesse | 19 Guide parallelle | 29 Dispositif anti-éclat |
| 20 Boulon | 30 Crochet |
Modèle 4341T 4341CT 4341FCT
| Longueur de course | 26 mm | 26 mm | 26 mm |
| Capacités de coupe | |||
| Bois | 110 mm | 135 mm | 135 mm |
| Acier | 10 mm | 10 mm | 10 mm |
| Nombre de courses/mn (min-1) | 2800 | 800 - 2800 | 800 - 2800 |
| Longueur hors tout | 271 mm | 271 mm | 271 mm |
| Poids net | 2,4 kg | 2,4 kg | 2,4 kg |
- Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
- Note : Les spécifications peuvent varier selon les pays.
Utilisations
L'outil est donc pour la coupe des matériaux de bois, de plastique et de métal. L'étendue de la gamme d'accessoires et de lames disponibles permet d'utiliser l'outil à des fins multiples et le rend tout particulièrement adaptable aux coupes curvilignes et circulaires.
Alimentation
L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourrait fonctionner que sur un courant secteur monophasé. Résisté avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.
Consignes de securite supplementaires
- Saisissez l'outil par ses surfaces de poigne isolées lorsque vous effectuez une opération au cours de laquelle l'outil tranchant peut entrer en contact avec des fils cachés ou avec son propre cordon. Le contact avec un fil sous tension mettra les parties métalliques exposées de l'outil sous tension, causant ainsi un choc électrique chez l'utilisateur.
- Attention aux clous. Avant l'utilisation, vérifiez la présence de clous sur la pièce et, le cas échéant, retirez-les.
- Ne pas scier de tuyaux.
- Ne pas scier d'éléments dont le diamètre dépasse la capacité de coupe de la scie.
- Vérifiez s'il y a un espace suffisant sous la pièce à travailler avant la coupe, afin que la lame ne frappe pas le plancher, l'établi, etc.
- Tenir fermement l'outil en main.
- Vérifier que la lame n'est pas en contact avec l'élément à scier avant de mettre la scie sauteuse en marche.
- Ne jamais approcher les mains des organes mobiles.
- Ne pas laisser l'outil fonctionner tout seul. Ne le mettre en marche que lorsque vous avez en main.
- Couper l'alimentation et attendre que la lame soit complètement arrêtée avant de dégager la lame d'un élément partiellement scié.
- Ne jamais toucher directement la lame immédiatement après avoir scié en raison des risques de brûlure.
Pose et dépose de la lame de scie sauteuse (fig. 1, 2 et 3)
ATTENTION:
Assurez-vous toujours que le contact est coupé et l'outil débranché avant d'installer ou de retirer la lame. - Enlevez toujours les copeaux et autres corps étrangers qui adhérent à la lame et/ou à la tige porte-lame. Sinon, la lame risque de ne pas être suffisamment serrée, ce qui pourrait provoquer de graves blessures. - Ne touchez ni la lame ni la pièce travaillée immédiatement après l'opération ; elles peuvent être extrêmement chaudes et brûler légèrement. - Serrez la lame fermement. Sinon, il y a risque de blessure grave.
Pose de la lame
Déployez l'ouverture de l'outil sur la position indiquée sur l'illustration. (Fig. 1)
En maintenant l'ouverture sur cette position, insérez la lame dans le collier de serrage, jusqu'à ce que les deux saillies de la lame ne soient plus visibles. (Fig. 2)
Remettez l'ouverture de l'outil sur sa position initiale. Une fois la lame posée, tirez-dessus pour vous assurer qu'elle demeure fermement en place.
Attention:
Ne déployez pas l'ouverture de l'outil de manière excessive, pour éviter d'endommager l'outil.
Attention:
Lors de la dépose de la lame, prenez garde de vous blesser aux doigts avec l'extrémité de la lame ou les bouts de la pièce.
Déployez l'ouverture de l'outil sur la position indiquée sur l'illustration. Retirez la lame en la tirant vers la base de l'outil. (Fig. 3)
NOTE:
Lubrifiez de temps en temps la roulette.
Rangement de la clé hexagonale (fig. 4)
L'outil comprend un dispositif de rangement pratique pour la clé hexagonale après son utilisation.
Sélection du type de coupe (fig. 5)
L'outil peut effectuer des coupes orbites ou des coupes en ligne droite (vers le haut et vers le bas). La coupe orbitale lance la lame vers l'avant sur la course de coupe et améliore grandement la vitesse de coupe.
Pour modifier le type de coupe, tournez simplement le levier de sélection du type de coupe sur la position correspondant au type de coupe voulu. Pour sélectionner le type de coupe, reportez-vous au tableau ci-dessous.
| Position Type | de coupe Applications | |
| 0 Coupe en | ligne droite | Pour la coupe d'acier doux, d'acier inoxydable et de matériaux en plastique.Pour des coupes nettes dans du bois et du contreplaqué. |
| I Coupe à | petite orbite Pour la coupe d'acier doux, d'aluminium et de bois dur. | |
| II Coupe à | orbite moyenne | Pour la coupe de bois et de contreplaqué.Pour des coupes rapides dans de l'aluminium et de l'acier doux. |
| III Coupe à | grande orbite Pour la coupe | rapide de bois et de contreplaqué. |
Attention:
Avant de brancher l'outil, assurez-vous toujours que le contact est coupé.
Pour faire démarrer l'outil, faites glisser la gachette du côté "I". Pour l'arrêter, faites glisser la gachette du côté "O".
Pour 4341CT et 4341FCT uniquement
Vous pouvez régler la vitesse de l'outil sur toute valeur comprise entre 800 et 2 800 courses par minute en tournant la molette de réglage. La vitesse augmente quand vous tournez la molette vers le chiffre 5, et elle diminue quand vous tournez la molette vers le chiffre 1. Pour sélectionner la vitesse qui convient en fonction du matériel, consultez le tableau ci-dessous. Toutefois, la vitesse qui convient peut varier en fonction du type ou de l'épaisseur du matériel. En général, des vitesses rapides permettront de couper les matériaux plus rapidement, mais cela réduira la durée de service de la lame.
| Matériau à couper | Chiffre de la molette de réglage |
| Bois 4 – 5 | |
| Acier doux 3 – 5 | |
| Acier inoxydable | 3 – 4 |
| Aluminium 3 – 5 | |
| Matières plastiques | 1 – 4 |
Attention:
Vous ne pourrez pas tourner la molette de réglage de la vitesse plus loin que le chiffre 5 et le chiffre 1. Ne la tournez pas de force au-delà de ces chiffres, sinon elle risque de ne plus fonctionner.
Pour 4341CT et 4341FCT uniquement
Les caractéristiques qui suivent facilitent l'utilisation des outils munis de fonctions électroniques.
Commande de vitesse constante
Commande électronique de la vitesse afin d'obtenir une vitesse constante. Permet d'obtenir une finition précise puisque la vitesse de rotation est maintenue constante même dans des conditions de lourde charge.
Fonction de démarrage en douceur
Démarrage sur et en douceur, grâce à la suppression du chic de démarrage.
Attention:
Évitez de regarder directement le faisceau lumineux ou sa source.
Pour allumer la lampe, appuyez sur la gachette. Pour l'éteindre, relachez la gachette.
Utilisez un chiffon sec pour essuyer la saleté qui recouvre la lentille de la lampe. Prenez garde de ne pas gratter la lentille de la lampe, pour éviter une diminution de l'éclairage.
Attention:
Maintenez toujours la base de l'outil exactement au niveau du matériel. Sinon, vous risquez de briser la lame et de vous blesser gravement.
Mettez l'outil en marche et attendez que la lame ait atteint sa vitesse de régime. Puis, amenez la base en contact avec le matériel au scier, et déplacez normalement l'outil vers l'avant en suivant le trait marqué préalablement. Faites avancer l'outil très lentement quand la lame doit suivre des courbes.
Attention:
Assurez-vous toujours que le contact est coupé et l'outil débranché avant d'incliner la base de l'outil.
En inclinant la base de l'outil, vous pouvez effectuer des coupes en biais sur tout angle compris entre et (vers la gauche ou la droite). (Fig. 9)
Desserrez le boulon qui se trouve à l'arrière de la base de l'outil à l'aide de la clé hexagonale. Déplacez la base de l'outil de façon que le boulon se trouve au centre de la fente angulaire sur la base. (Fig. 10 et 11)
Inclinez la base de l'outil de façon à obtenir l'angle de biseau voulu. L'entaille en V du carter d'engrenages indique l'angle de biseau au moyen de graduations. Serrez ensuite fermement le boulon pour fixer la base. (Fig. 11)
Sciage au ras d'un obstacle (fig. 12)
Desserrez le boulon au dos de la base de l'outil à l'aide de la clé hexagonale, et reculez la base de l'outil à fond vers l'arrière. Puis, serrez le boulon pour fixer la base de l'outil.
Découpe
Les découpes s'effectuent suivant deux méthodes, A ou B.
A) Perçage d'un trou d'amorce : Pour les découpes internes sans entaille d'amorce sur le bord du matériel, percez un trou d'amorce de 12 mm de diamètre ou plus. Insérez la lame dans ce trou pour commencer la découpe. (Fig. 13) B) Attaque en plein bois : Vous n'aurez pas besoin de percer un trou d'amorce ni de faire une entaille d'amorce si vous procédez délicatement comme suit.
- Inclinez l'avant de l'outil vers l'avant sur le bord avant de la base, la lame étant placée juste au-dessus de la surface du matériel. (Fig. 14)
- Appuyez sur l'outil de façon que le bord avant de la base ne rougeo pas quand vous mettez l'outil en marche, et abaissez lentement et délicatement l’arrière de l’outil.
- Lorsque la lame traverse le matériel, abaissez lentement la base de l'outil sur la surface du matériel.
- Terminez la coupe normalement.
Finition des bords (fig. 15)
Pour équarrir les bords ou faire des ajustements de dimension, passez légèrement la lame sur les bords de coupe.
Coupe de métal
Utilisez toujours un liquide de refroidissement (huile de coupe) pour couper du métal. Sinon, la lame s'usera très rapidement. Vous pouvez aussi enduire directement la face interne du matériel de graisse, au lieu d'utiliser un liquide de refroidissement.
Collecte de poussière
Afin d'assurer la propreté lors des opérations de coupe, il est préférable d'utiliser le raccord d'aspiration (accessoire). Pour fixer le raccord d'aspiration à l'outil, insérez le crochet du raccord dans l'orifice de la base.
Le raccord d'aspiration peut être installé d'un côté comme de l'autre de la base. Raccordez ensuite un aspirateur Makita au raccord d'aspiration. Pour retirer le raccord d'aspiration, suivez la procédure d'installation en sens inverse. (Fig. 18)
Attention:
Si vous tentez de retirer le raccord d'aspiration par la force, son crochet sera affaibli et vous risquez de le retirer par inadvertance en cours d'utilisation.
Attention:
Assurez-vous toujours que le contact est coupé et l'outil débranché avant d'installer ou de détrER des accessoires.
1) Coupes droites (fig. 19 et 20)
Pour couper régulièrement des largeurs égales ou inférieures à 160 mm, utilisez le guide parallèle pour obtenir des coupes rapides, nettes et droites. Pour installer le guide parallèle, insérez-le dans l'orifice rectangulaire situé sur le côté de la base de l'outil, avec le guide parallèle tourné vers le bas. Positionnez le guide parallèle à la largeur de coupe voulue, puis vissez le boulon pour fixer le guide.
2) Coupes circulaires (fig. 21 et 22)
Pour découvrer des arcs de cercle d'un rayon égal ou inférieur à 170 mm, installez le guide parallèle comme suit.
Insérez le guide parallèle dans l'orifice rectangulaire situé sur le côté de la base de l'outil, avec le guide parallèle tourné vers le haut. Insérez la goupille de guide circulaire dans l'un des deux trous du guide de garde. Vissez le boulon filtre sur la goupille pour fixer la goupille. Puis, positionnez le guide parallèle sur le rayon de coupe voulu, et serrez le boulon pour fixer le guide. Ensuite, faites glisser la base de l'outil à fond vers l'avant.
NOTE:
Utilisez toujours des lames No. B-17, B-18, B-26 ou B-27 pour découverts des cercles ou des arcs de cercle.
Ensemble d'adaptateur pour guide de délivraignment (accessoire)
L'utilisation du guide de désignage et de son adaptateur assure un travail rapide et propre lors des coupes parallèles de largeur uniforme, ou lors des coupes rectilignes. (Fig. 23)
Pour installer l'adaptateur pour guide de désignage, insérez à fond la règle dans l'orifice carré de la base. Serrez ensuite le boulon fermement au moyen de la clé hexagonale. (Fig. 24)
Installez l'adaptateur pour guide de désignage sur la barre du guide de désignage. Insérez la règle dans l'orifice carré de l'adaptateur pour guide de désignage. Placez la base à côté du guide de désignage, puis serrez le boulon fermement. (Fig. 25)
ATTENTION:
Utilisez toujours une lame n° B-8, B-13, B-16, B-17 ou 58 lorsque vous utilisez le guide de délivignage et son adaptateur.
Plaque de recouvrement (fig. 26)
Utilisez la plaque de recouvrement lors de la coupe des matériaux décoratifs de placage, de plastique, etc. Cette plaque protège contre les dommages les surfaces fragiles ou délicates. Installez-la par l'arrière de la base de l'outil.
Dispositif anti-éclat (fig. 27)
L'utilisation du dispositif anti-éclat permet d'obtenir des coupes sans éclats. Pour l'installer, déplacez la base de l'outil complètement vers l'avant, puis installez le dispositif par l'arrière de la base de l'outil. Lorsque vous utilisez la plaque de recouvrement, installez le dispositif anti-éclat sur cette dernière.
ATTENTION:
Vous ne pourrez pas utiliser le dispositif anti-éclat pour les coupes en biais.
Entretien
ATTENTION:
Avant toute intervention, assurez-vous que le contact est coupé et l'outil débranché.
Pour maintenir la sécurité et la fiabilité de l'outil, les réparations, l'entretien ou les réglages doivent être effectués par le Centre d'Entretien Makita.
1 Klemmenhebel
11 Schraube
21 Anschlagführung
2 Sägeblattklemme
12 Getriebegehause
22 Gewindeknopf
3 Sägeblatt
13 Kerbnut
23 Dorn für Kreisschneider
4 Vorsprünge
14 Kreuzschlitz
5 Grundplatte
15 Teilstriche
25 Führungsanschlag
Ces accessoires ou ces fixations sont recommandés pour l'utilisation de l'outil Makita spécifique dans ce manuel. L'utilisation d'autres accessoires ou fixations peut être source d'un risque de blessures. Les accessoires ou les fixations ne devront être utilisés que dans le but et de la manière prévus.
Nous déclarons sous notre entière responsabilité que ce produit est conforme aux normes ou aux documents standardisés suivants,
HD400, EN50144, EN55014, EN61000
conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/CE.
Le niveau de pression sonore pondéré A type est de 83 dB (A).
Le niveau de bruit en fonctionnement peut dépasser 85 dB (A).
- Porter des protecteurs anti-bruit. - L'accélération pondérée est de 8 m / s²
