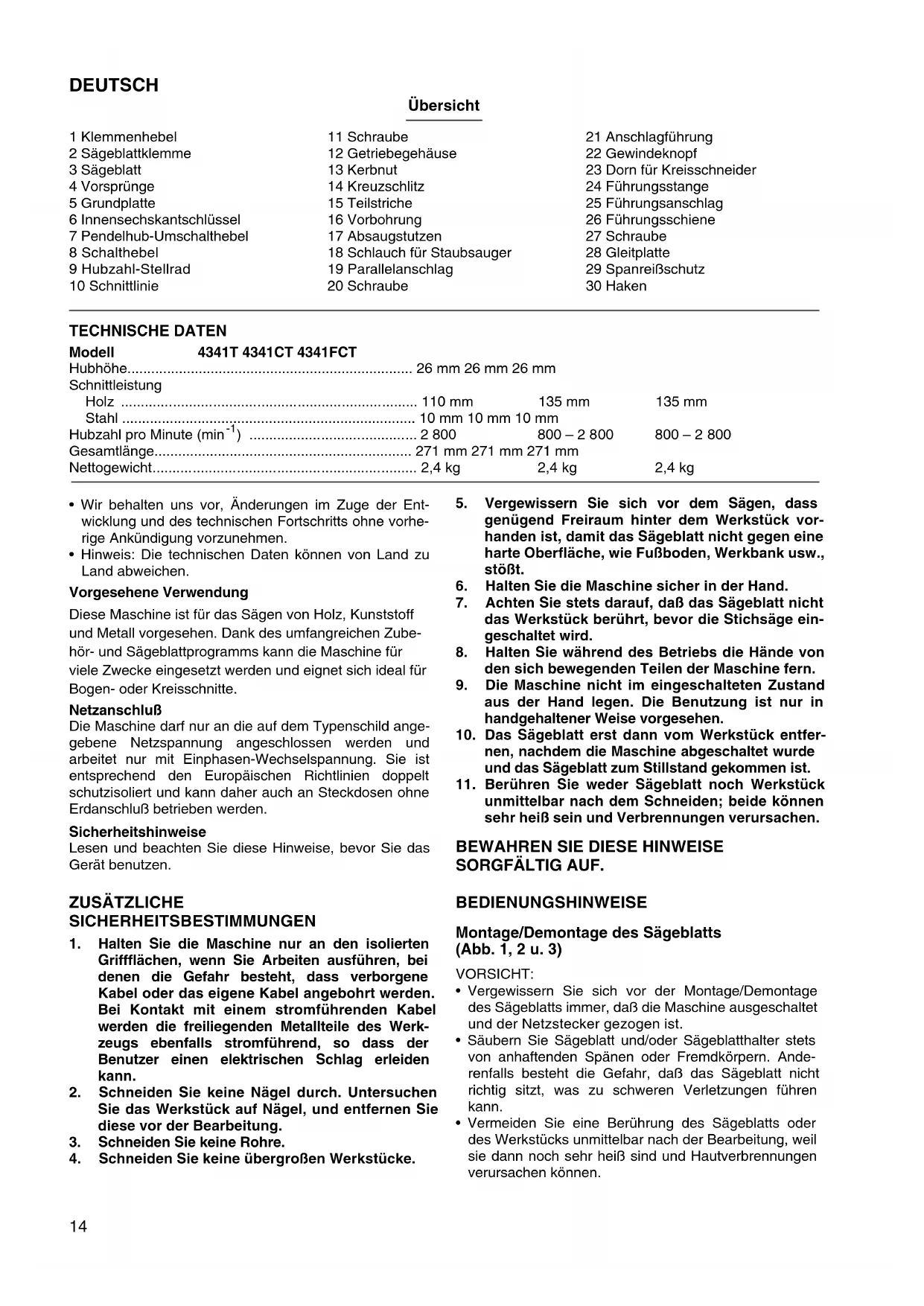

BEDIENUNGSANLEITUNG 4341T MAKITA

Die folgenden Symbole werden für die Maschine verwendet. Machen Sie sich vor der Benutzung unbedingt mit ihrer Bedeutung vertraut.

Simboli

6 Innensechskantschlüssel

16 Vorbohrung

26 Führungsschiene

7 Pendelhub-Umschalthebel

17 Absaugstutzen

27 Schraube

8 Schalthebel

18 Schlauch für Staubsaugen

28 Gleitplatte

9 Hubzahl-Stellrad

19 Parallelanschlag

29 SpanreiBschutz

10 Schnittlinie

20 Schraube

30 Haken

TECHNISCHE DATEN

Modell

Holz 110 mm 135 mm 135 mm

Stahl 10 mm 10 mm 10 mm

Hubzahl pro Minute (^-1) 2800 800-2800 800-2800

Gesamtlange. 271 mm 271 mm 271 mm

Nettogewicht 2,4 kg 2,4 kg 2,4 kg

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu Land abweichen.

Vorphesehene Verwendung

These Maschine ist für das Sagen von Holz, Kunststoff und Metall vorgesehen. Dank des umfangreichen Zube-hör- und Sägeblattprogramms kann die Maschine für weitere Zwecke eingesetzt werden und eignet sich ideal für Bogen- oder Kreisschnitte.

Netzanschluß

Die Maschinearf nur an die auf dem Typenschild angegebene Netzspannung angeschlüssen werden und arbeitet nur mit Einphasen-Wechselspannung. Sie ist entsprechend den Europäischen Richtlinien doppeltschutzisoliert und kann daher auch an Steckdosen ohne Erdanschluss betriebenen werden.

Sicherheitshinweise

Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

ZUSÄTZLICHE

SICHERHEITSBESTIMMUNGEN

1. Halten Sie die Maschine nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel angebohrt werden. Bei Kontakt mit einem stromfuhrenden Kabel werden die freiliegenden Metallteile des Werkzeugs ebenfalls stromfuhrend, so dass der Benutzer einen elektrischen Schlag erleiden kann.
2. Schneiden Sie keine Nagel durch. Untersuchen Sie das Werkstück auf Nagel, und entfernen Sie diese vor der Bearbeitung.
3. Schneiden Sie keine Rohre.

4. Schneiden Sie keine übergroßen Werkstücke.

5. Vergewissern Sie sich vor dem Sagen, dass genügend Freiraum hinter dem Werkstück vorhanden ist, damit das Sägeblatt nicht gegen eine harte Oberfläche, wie Fußboden, Werkbank usw., stöhrt.

6. Halten Sie die Maschine sicher in der Hand.
7. Achten Sie stets darauf, daß das Sägeblatt nicht das Werkstück berührt, bevor die Stichsäge eingeschaltet wird.
8. Halten Sie während des Betriebs die Höhe von den sich bewegenden Teilen der Maschine fern.
9. Die Maschine nicht im eingeschalteten Zustand aus der Hand legen. Die Benutzung ist nur in handgehaltener Weise vorgesehen.
10. Das Sägeblatt erst dann vom Werkstück entfern, nachdem die Maschine abgeschaltet wurde und das Sägeblatt zum Stillstand gekommen ist.
11. Berühren Sie weder Sageblatt noch Werkstück unmittelbar nach dem Schneiden; beide konnen sehr heiß sein und Verbrennungen verursachen.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

BEDIENUNGSHINWEISE

Montage/Demontage des Sägeblatts (Abb. 1, 2 u. 3)

VORSICHT:

• Vergewissem Sie sich vor der Montage/Demontagedes Sägeblatts immer, daß die Maschine ausgescheltetund der Netzstecker gezogen ist.
• Säubern Sie Sägeblatt und/oder Sägeblathalter stets von anhaltenden Spanen oder Fremdkörpmn. Anderenfalls besteht die Gefahr, daß das Sägeblatt nicht richtig sitzt, was zu schweren Verletzungen führen kann.

• Vermeiden Sie eine Berührung des Sägeblatts oder des Werkstücks unmittelbar nach der Bearbeitung, weil sie dann noch sehr heißt sind und Hautverbrennungen verursachen können.

• Ziehen Sie das Sägeblatt sicher fest. Anderenfalls kann es zu ernsthaften Verletzungen kommt.

Montieren des Sägeblatts

Öffnen Sie den Klemmenhebel auf die in der Abbildung gezeigte Position. (Abb. 1)

Fuhren Sie in thisem Zustand das Sageblatt so welt in die Sageblattklemme ein, bis die beiden Vorsprünge des Sageblatts nicht mehr sightbar sind. (Abb. 2)

Bringen Sie den Klemmenhebel wieder in seine Ausgangsstellung. Überprüfen Sie nach der Montage stets den sicheren Sitz des Sägeblatts durch Zugversuch.

VORSICHT:

Öffnen Sie den Klemmenhebel nicht zuweit, weil sonst die Maschine beschädigt werden kann.

Demontieren des Sägeblatts

VORSICHT:

Achten Sie beim Demontieren des Sägeblatts darauf, dass Sie sich nicht die Finger an den Zähen des Sägeblatts oder an den Zacken des Werkstücks verletzen.

Öffnen Sie den Klemmenhebel auf die in der Abbildung gezeigte Position. Ziehen Sie das Sägeblatt in Richtung der Grundplatte Heraus. (Abb. 3)

HINWEIS:

Schmieren Sie die Führungsrolle von Zeit zu Zeit.

Inbusschlüssel-Aufbewährung (Abb. 4)

Bei Nichtgebrauch kann der Inbusschluss griffbereit an der Maschine aufbewahrt werden.

Wahl der Schnittbewegung (Abb. 5)

These Maschine kann mit Pendelhub oder Linearhub (gerade Auf-Ab-Bewegung) betrieben werden. Bei Pendelhub wird das Sägeblatt im Schnitthub vorwärts geschoben, wodurch erheblich höhere Schnittgeschwindigkeiten möglich sind.

Zum Umschalten der Schnittbewegung drehen Sie einfach den Umschalthebel auf die Position der gewünschten Schnittbewegung. Wahlen Sie die Schnittbewegung anhand der nachstehenden Tabelle aus.

Position Schmittbewegung Anwendungen
0 Geradlinige Schnittbewegung		Zum Schneiden von Weichstahl, Edelstahl und Kunststoff. Für saubere Schnittte in Holz und Sperrholz.
I Kleiner Pendidelhub Zum Schneiden von Weichstahl, Aluminium und Hartholz.
II Mittlerer Pendidelhub Zum Schneiden von Holz und Sperrholz. Für schnerles Schneiden von Aluminium und Weichstahl.
III Großener Pendidelhub Für schnerles Schneiden von Holz und Sperrholz.

Schalterfunktion (Abb. 6)

VORSIGHT:

Vergewissern Sie sich vor dem Anschlieben der Maschine an das Stromnetz stets, dass die Maschine ausgeschaltet ist.

Zum Einschalten der Maschine den Schalthebel auf "I" schieren. Zum Ausschalten der Maschine den Schalthebel auf "O" schieren.

Hubzahl-Stellrad (Abb. 7)

Nur für 4341CT, 4341FCT

Die Hubzahl kann durch Drehen des Hubzahl-Stellrads zwischen 800 und 2800 Hüb pro Minute eingestellt werden. Auf dem Hubzahl-Stellrad sind die Positionen 1 (niedrigste Hubzahl) bis 5 (hochste Hubzahl) markiert. Hinweise auf die richtige, workstoffgerechte Hubzahl entnehmen Sie der nachstehenden Tabelle. Die geeignete Hubzahl kann jeder je nach Art und Dicke des Werkstücks unterschied sein. Höhere Hubzahlen ermögen im allgemeinen Schnelleres Sagen von Werkstücken, bewirken aber auch eine Verkürzung der Lebensdauer des Sägeblatts.

Werkstoff Hubzahl	Einstellung
Holz 4 – 5
Weichstahl	3 – 5
Edelstahl	3 – 4
Aluminium	3 – 5
Kunststoff	1 – 4

VORSICHT:

Das Hubzahl-Stellrad lätt sich nur bis zur Position 5 vor-und bis zur Position 1 zusückdrehen. Drehen Sie es nicht gewaltsam über die Position 5 oder 1 hinaus, weil sonst eine genaue Einstellung der Hubzahl nicht mehr möglich ist.

Nur für 4341CT, 4341FCT

Die mit Elektronikfunktionen ausgestatteten Maschinen weisen die folgenden Merkmale zur Bedienungserleichterung auf.

Konstanthubzahlregelung

Elektronische Hubzahlregelung zur Aufrechterhaltung einer konstanten Hubzahl. Feines Finish wird erhöglich, weil die Hubzahl selbst unter Belastung konstant gehalten wird.

Soft-Start-Funktion

These Funktion gewährleistet Sicherheit und ruckfreies Anlaufen durch AnlaufstoBunterrückung.

Einschalten der Lampen (nur für 4341FCT)

VORSICHT:

Blichen Sie nicht direkt in das Licht oder die Lichtquelle.

Betätigten Sie den Ein-Aus-Schalter zum Einsatzen der Lampe. Lassen Sie den Ein-Aus-Schalter zum Ausschalten der Lampe los.

HINWEIS:

Wischen Sie Schmutz auf der Linse der Lampe mit einem trockenen Tuch ab. Achten Sie sorgfältig daraufuf, dass Sie die Linse der Lampe nicht verkratzen, weil sich sonst die Lichtstarke verringert.

Arbeiten mit der Stichsäge (Abb. 8)

VORSICHT:

Setzen Sie die Grundplatte der Stichsäge stets flach auf das Werkstück auf. Anderenfalls besteht die Gefahr eines Sägeblattbruchs, was zu schweren Verletzungen führen kann.

Schalten Sie die Stichsäge ein und warten Sie, bis das Sageblatt die volle Hubzahl erreicht. Setzen Sie die Grundplatte flach auf das Werkstück, und bewegen Sie die Maschine entlang der vorher markierten Schnittlinie sichte vorwärts. Der Vorschub sollte bei Kurvenschritten gering gehalten werden.

Gehrungsschnitte

VORSICHT:

Vergewissern Sie sich vor dem Kippen der Grundplatte stets, daß die Maschine ausgeschaltet und vom Netz getrennt ist.

Durch Neigen der Grundplatte konnen Gehrungsschnitte in jedem Winkel zwischen 0^ und 45^ (links oder rechts) ausgeführrt werden. (Abb. 9)

Lösen Sie die Schraube an der Rückseite der Grundplatte mit dem Inbusschluss. Verschieben sie die Grundplatte so, dass sich die Schraube in der Mitte des Kreuzschlitzes in der Grundplatte befindet. (A bb.10u.11)

Neigen Sie die Grundplatte, bis der gewünschte Winkel erreicht ist. Der Gehrungswinkel kann an der Kerbnut des Getriebgehäuses abgelesen werden. Ziehen Sie dann die Schraube zur Sicherung der Grundplatte fest an. (Abb. 11)

Randnahe Schnitte (Abb. 12)

Lösen Sie die Innensechskantschraube an der Unter-ndeite der Maschine und schiben Sie die Grundplatte bis zum Anschlag zurück. Ziehen Sie anschließend die Innensechskantschraube zur Befestigung der Grundplatte wieder an.

Ausschnitte

Es gibt zwei Möglichkeiten, Ausschnittte durchzuführen:

A) Vorbohren: Bei Innenausschnitten ohne Zuführ-schnitt von einer Kante aus machen Sie eine Vorbhrung von ca. 12 mm Durchmesser. Das Sägeblatt in diese Öffnung einfahren und mit dem Sagen beginnen. (Abb. 13)
B) Tauchschnitte: Um Schnitte ohne Vorbohren oder Zuführschnitt auszuführen, gehen Sie wie folgt vor:

1. Die Stichsäge auf der Vorderkante der Grundplatte kippen, so daß die Sägeblattspitze dicht über der Oberfläche des Werkstücks liegt. (Abb. 14)
2. Druck auf die Stichsäge ausüben, damit die Vorderkante der Grundplatte nicht verrutscht, wenn die Stichsäge eingeschaltet und das hintere Ende langsam abgesenkt wird.
3. -Sobald das Sägeblatt in das Werkstück eindringt, die Grundplatte langsam auf die Oberflüche des Werkstücks absenken.
4. Den Schnitt in gewohnter Weise beenden.

Bearbeitung von Kanten (Abb. 15)

Um Kanten nachzuarbeiten oder Maßkorrekturen vorzunehmen, das Sägeblatt liegt an den Schnittkanten entlangführren.

Schneiden von Metall

Beim Schneiden von Metall stets ein geeignetes Kuhlmittel (Schneidöl) verwenden. Nichtbeachtung verursacht erheblichen Verschleib des Sägeblatts. Anstelle von Kuhlmittel kann auch die Unterseite des Werkstücks eingefettet werden.

Staubabsaugung

Der Absaugstutzen (Zubehor) wird für sauberen Schnittbetrieb empfohlen. Um den Absaugstutzen an der Maschine anzubrangen, führen Sie seinen Haken in die Öffnung der Grundplatte ein. (Abb. 16 u. 17)

Der Absaugstutzen kann sowohl auf der linken als auch der rechten Seite der Grundplatte angebracht werden. Schließen Sie dann einen Makita-Staubsauger an den Absaugstutzen an. Zum Demontieren des Absaugstutzens ist das Montageverfahren umgekehrt anzuwenden.(Abb. 18)

VORSICHT:

Falls Sie versuchen, den Absaugstutzen gewaltsam zu entfernen, kann sich der Haken des Absaugstutzens während des Betriebs verkurzen und unbeabsichtigt losen.

Parallelanschlagsatz (Zubehör)

VORSICHT:

Vergewissern Sie sich vor dem Montieren oder Demonieren von Zubehör stets, daß die Maschine ausgeschelt und vom Netz getrennt ist.

1)Gerade Schnitte (Abb.19 u.20)

Bei wiederholtem Schneiden von Breiten kleiner als 160 mm gewährleistet der Parallelanschlag schnelle, saubere und gerade Schnittte. Führten Sie den Parallelanschlag in die rechteckige Öffnung an der Seite der Grundplatte ein, so daß die Anschlagführung nach unter gerichtet ist. Schieben Sie den Parallelanschlag zur Position der gewünschten Schnittbreite, und ziehen Sie dann die Schraube zur Befestigung an.

2) Kreisschnitte (Abb. 21 u. 22)

Um Kreis- oder Bogenschnittte von weniger als 170~mm Radius durchzuführn, montieren Sie den Parallelanschlag wie folgt.
Führren Sie den Parallelanschlag in die rechtekige Öffnung an der Seite der Grundplatte ein, so daß die Anschlagführung nach oben gerichtet ist. Setzen Sie den Dorn des Kreisschneiders in eine der beiden Bohrungen in der Anschlagführung ein, und sichern Sieihn mit dem Gewindeknoopf. Schieber den nun den Parallelanschlag zu dem gewünschten Schnitttradius, undziehen Sie die Schraube zur Befestigung an. Schieber den Sie dann die Grundplatte der Maschine ganz nach vorn.

HINWEIS:

Verwenden Sie stets die Sägeblätter Nr.B-17, B-18, B-26 oder B-27 für kreis- oder bogenförmige Schnitte.

Fuhrungsanschlagsatz (Zubehör)

Bei der Ausführung von Parallelschnitten von gleichmäßiger Breite oder von Geradschnitten gewährleisten die Führungsschiene und der Führungsanschlag die Erzeugung von Schnellen und sauberen Schnitten. (Abb. 23)

Zum Installieren des Führungsanschlags führen Sie die Führungsstange bis zum Anschlag in das Vierkantloch der Grundplatte ein. Ziehen Sie die Schraube mit dem Inbusschluss fest an. (Abb. 24)

Befestigen Sie den Führungsanschlag an der Führungsschiene. Führer Sie die Führungsstange in das Vierkantloch des Führungsanschlags ein. Bringen Sie die Grundplatte an der Seite der Führungsschiene an, undziehen Sie die Schraube fest an.(Abb.25)

VORSICHT:

Benutzen Sie bei Verwendung der Führungsschiene und des Führungsanschlags stets die Sägeblätter Nr. B-8, B-13, B-16, B-17 oder 58.

Deckplatte (Abb. 26)

Verwenden Sie die Gleitplatte zum Schneiden von dekorativen Furnieren, Kunststoffen usw. Sie schützt empfindliche oder feine Oberflächen vor Beschädigung. Passen Sie die Gleitplatte auf die Unterseite der Grundplatte.

SpanreiBschutz (Abb. 27)

Um splitterfreie Schnitte auszuführen, empfeihlt sich die Verwendung des SpanreiBschutzes. Schieber den Sie die Grundplatte bis zum Anschlag nach vorne, und montieren Sie den SpanreiBschutz von der Unterseite der Grundplatte. Wenn Sie die Gleichplatte verwenden, montieren Sie den SpanreiBschutz auf die Gleichplatte.

VORSICHT:

Bei Gehrungsschnitten kann der Spanreißschutz nicht verwendet werden.

WARTUNG

VORSIGHT:

Vor Arbeiten an der Maschine vergewissern Sie sich, daß sich der Schalter in der "AUS-" Position befindet und der Netzstecker gezogen ist.

Um die Sicherheit und Zuverlösigkeit这点es Gerätes zu gewährleisten, sollenn Reparatur-, Wartungs-, und Einsteindarbeiten nur von Makita autorisierten Werkstätten oder Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

Visione generale

Hout 110 mm 135 mm 135 mm

Staal 10 mm 10 mm 10 mm

Aantal slagen per minuut (^-1) 2800 800-2800 800-2800

Gesamtlange. 271 mm 271 mm 271 mm

Nettogewicht 2,4 kg 2,4 kg 2,4 kg

Kontrollfunktion for konstant varvital

Ripevernsett (tilbehör)

NB!

Das mitgelieferte Zubehör ist speziell für den Gebrauch mit dem in dieser Betriebsanleitung angegebenen Makita-Elektrowerkzeug vorgesehen. Bei Verwendung von Fremdzubehör in Verbindung mit dieser Maschine besteht Verletzungsgefahr.

I ACCESSORI

ATTENZIONE:

TR YARDIMCI MALZEMELER

DIKKAT:

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt wir unter unserer alleinigen Verantwortung, daß diese Produkt gemäß den Ratsdirektiven 73/23/EWG, 89/336/EWG und 98/37/EG mit den folgenden Normen bzw. Normendokumenten übereinstimmen:

Gerausch- und Vibrationsentwicklung

Der typische A-bewertete Schalldruckpegel beträgt 83 dB (A).

Der LärmPEGel kann während des Betriebs 85dB (A) über-schreiben.

Gehorschutz tragen. Der gewichtete Effektivwert der Beschleunigung beträgt 8m / s^2
