BRUKSANVISNING 4341T MAKITA

Folgende viser de symblene som brukes for maskinen. Det er viktig Å forstå betydningen av disse før maskinen tas i bred.

Symbolit

Slaglengde 26 mm 26 mm 26 mm
Skarekapacitet

Tae 110 mm 135 mm 135 mm
Stal 10 mm 10 mm 10 mm
Slag per minut (^-1) 2800
Laengde 271 mm 271 mm
Vægt 2,4 kg 2,4 kg 2,4 kg

Smor styrevealsen med mellelemrum.

Sikker og blod start, da startchok forebygges.

Kontroller altid, at maskinen er slæt fra, og at netstikket er trukket ud af stikkontakten, for maskinens sal skråstilles.

Montering av sagbladet

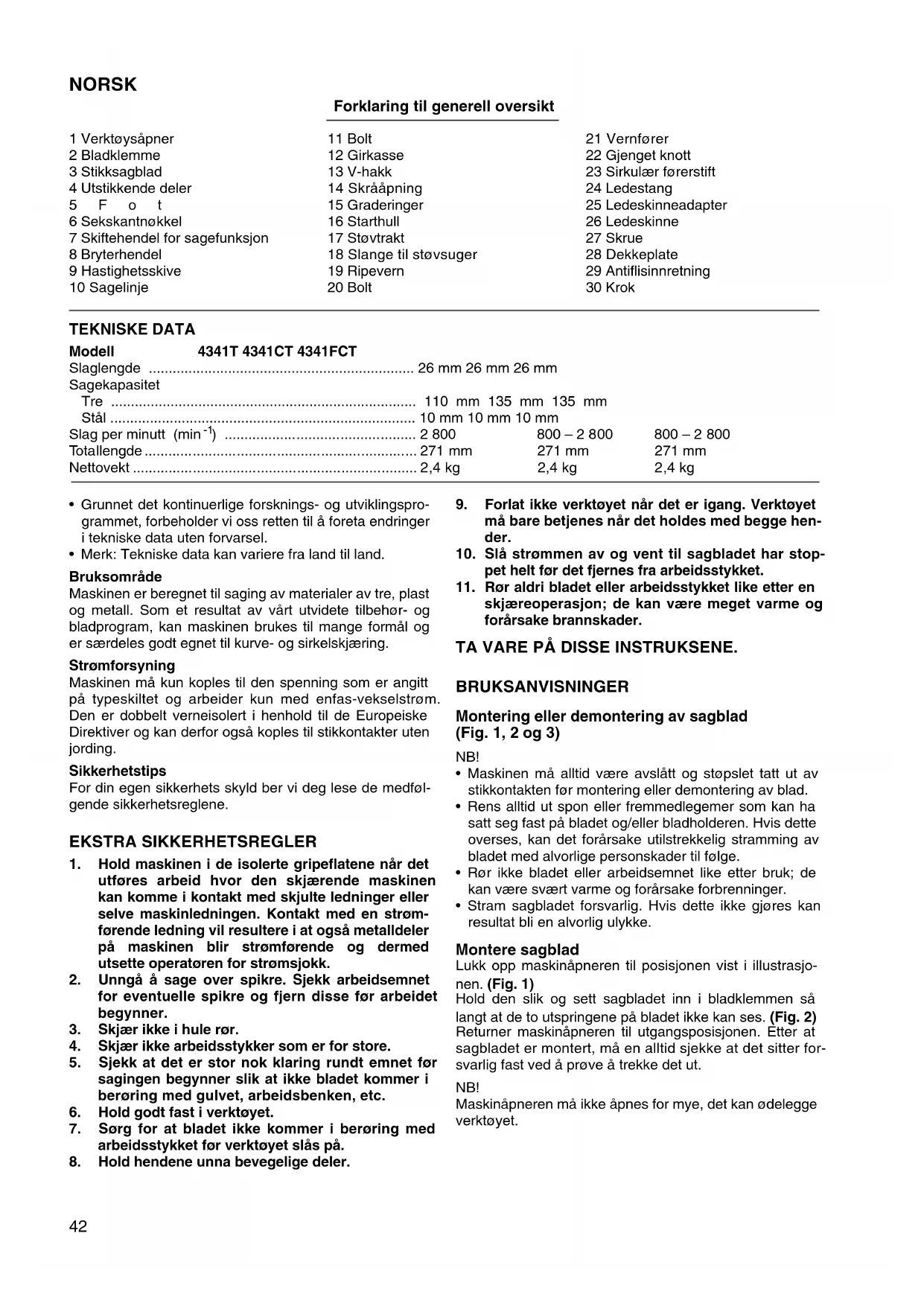

Forklaring til generell oversikt

1 Verktøysåpner	11 Bolt	21 Vernforer
2 Blackklemme	12 Girkasse	22 Gjenget knott
3 Stikksagblad	13 V-hakk	23 Sirkulær førerstift
4 Utstikkende deler	14 Skrååpning	24 Ledestang
5 F 0 t	15 Graderinger	25 Ledeskinneadapter
6 Sekskantnøkkel	16 Starthull	26 Ledeskinne
7 Skiftehendel for sagefunksjon	17 Stovtrakt	27 Skrue
8 Bryterhendel	18 Slange til støvsuger	28 Dekkeplate
9 Hastighetsskive	19 Ripevern	29 Antiflisinnretning
10 Sagelinje	20 Bolt	30 Krok

TEKNISKE DATA

Modell	4341T	4341CT	4341FCT
Slaglengde		26 mm	26 mm
Sagekapasitet
Tre		110 mm	135 mm
Stål		10 mm	10 mm
Slag per minut (min-1)		2800	800 - 2800
Totalengde		271 mm	271 mm
Nettovekt		2,4 kg	2,4 kg

• Grunnet det kontinuierlige forsknings- og utvikingsprogrammet, forbeholder vi oss retten til Å foreta endringer i tekniske data uten forvarsel.
• Merk: Tekniske data kan variere fra land til land.

Bruksområde

Maskinen er beregnet til saging av materialer av tre, plast og metall. Som et resultat av vart utvidete tilbehør- og bladprogram, kan maskinen brukes til mange formal og er saerdeles godt egnet til kurve- og sirkelskjæring.

Ström Forsyning

Maskinen mä kun kuples til den spenning som er angitt på typeskiltet og arbeider kun med enfas-vekselström. Den er dobbelt verneisolert i henhold til de Europeiske Direktiver og kan derfor och kuples til stikkontakter uten jording.

Sikkerhetstips

For din egen sikkerhets skyld ber vi deg lese de medfol-gende sikkerhetsreglene.

EKSTRA SIKKERHETSREGLER

1. Hold maskinen i de isolerte gripeflatene när det utføres arbeid hvor den skjærende maskinen kankommen ikontakt med skjulte ledninger ellere delve maskinledningen. Kontakt med en stromforende ledning vil resultere i at ogsa metalldeler pa maskinen blir stromforende og dermed utsette operatoren for stromsjokk.
2. Unngå a sage over spikre. Sjekk arbeidsemnet for eventuelle spikre og fjernppe for arbeidet begunner.
3. Skjaer ikke i hule ror.
4. Skjaer ikke arbeidsstykker som er for store.
5. Sjekk at det er stor nok klaring rundt emnet for sagingen begyinner sikat ikke bladetkommen i beroring med gulvet, arbeidsbenken, etc.
6. Hold godt fast i verktoyet.
7. Sorg for at bladet ikke kommer i beroring med arbeidsstykket for verktoyet slas pa.

8. Hold hendene unna bevegelige deler.

9. Forlat/DD ke Verktoyet nar det er igang. Verktoyet ma bare betjenes nar det holdes med begge hender.

10. Sla strommen av og vent til sagbladet har stoppet helt for det fjernes fra arbeidsstykket.
11. Rør aldri bladet eller arbeidsstykket like etter en skjæreoperasjon; de kan+vare meget varme og forårsake brannskader.

TA VARE PÄ DISSE INSTRUKSENE.

BRUKSANVISNINGER

Montering aller demontering av sagblad (Fig. 1, 2 og 3)

NB!

• Maskinen må alltid vare avslätt og stoppslet tatt ut av stikkontakten for montering eller demontering av blad.
• Rens alltid ut spon eller fremmedlegemer som kan ha satt seg fast på bladet og/eller bladholderen. Hvis dette overses, kan det forårsake utilstrekkelig stramming av bladet med alvorlige personskader til fölge.
• Rør ikke bladet eller arbeidsemnet like但它(bruk); de kan påere svært varme og forårsake forbrenninger.
• Stram sagbladet forsvarlig. Hvis dette ikke gjores kanresultat bl en alvorlig ulykke.

Montere sagblad

Lukk opp maskinapneren til posisjonen vist i illustrasjonen. (Fig. 1)

Hold den sik og sett sagbladet inn i blasklemmen sā langt at de to utspringene pa bladet ikke kan ses. (Fig. 2) Returner maskinapneren til utgangsposisjonen. Etter at sagbladet er montert, ma en alltid sjekke at det sitter for-svarlig fast ved a prove a trekke det ut.

NB!

Maskinapneren mä ikke apnes for mye, det kan ødelegge verktøyet.

Demontere sagbladet

NB!

Ved demontering av bladet mä en passer pa at/DDke fingre skjaeres opp av bladspissen aller spissen pa arbeidsemnet.

Apne maskinapneren som vist i figuren. Trekk sagbladet ut mot foten. (Fig. 3)

MERKNAD:

Smor trinsen regelmessig.

Oppbevaring av sekskantnokkelen (Fig. 4)

När sekskantnokkelen ikke er i bruk, finnes det et praktisk oppbevaringssted til den.

Velge sagefunksjon (Fig. 5)

Denne maskinen kan betjenes med en sirkulerende eller en rettlinjet (opp og ned) sagefunksjon. Den sirkulerende sagefunksjonen stoter bladet fremover pa sagslaget og øker sagehastigheten betydelig.

For à endre sagefunksjonen er det bare à vri sagefunksjonens skiftehendel til onsket sagefunksjon. Se tabellen under for valg av sagefunksjon.

Posisjon Sagefunksjon Anvendelse
0 Rettlinjet	sagefunksjon	Til saging av blätt stål, rustfrritt stå og plast. For rene skjæreflater i tre og finer.
I Liten sirkelfunksjon Til saging av blätt stål, aluminium og hardt tre.
II Middels	sirkelfunksjon	Til saging av tre og finer. Til rask saging i aluminium og blätt stål.
III Stor sirkelfunksjon Til rask saging i tre	og finer.

Bryter (Fig. 6)

NB!

Maskinen startes ved a skyve bryterhendelen til "I". Skyv hendelen til "O" for a stoppe.

Kun til 4341CT, 4341FCT

Maskinens hastiget kan justeres trinnlost mellom til 800 og 2 800 slag per minut ved a dreie pa hastighetsskiven. Hastigheten oker nar skiven dreies mot 5-tallet; og den blir lavere nar skiven dreies mot 1-tallet. Se tabellen under for a finne riktig hastiget til emnet som skal sages. Men korrekt hastiget kan variere avhengig av typen ell tykkelsen pa emnet. Generelt vil hoyere hastiget gi raskere saging, men bladet slites ogsa hurtigere ned.

Arbeidsemne som skal sages	Tall på hastighetsskiven
Tre4-5
Blätt stål 3 - 5
Rustfritt stål 3 - 4
Aluminium 3 - 5
Plast	1 - 4

NB!

Hastighetsskiven kan bare dreies til 5 og tilbake til 1. Den ma ikke forseres forbi 5 eller 1, det kan ødelegge hele funksjonen forjustering av hastighet.

Kun til 4341CT, 4341FCT

Elektronisk hastighetskontroll sik at konstant hastigkeit kan opprettholdes. Dette gir en fin fisish pa arbeidet sider rotasjonshastigheten holdes konstant selv när verktøyet arbeider under belastning.

Myk start

En trygg og myk start på grunn av at oppstartingstøtete dempes.

Lampen tennes ved a trykke inn funksjonsbryteren og slukkes ved a slippe den igjen.

MERKNAD:

Bruk en tørr klut til a tørke skitt av lampelinsen med. Pass pa at违法犯罪 ripes opp siden dette kan reduzere belysningseffekten.

Bruk (Fig. 8)

NB!

Maskinen mä holdes vinkelrett pa materialet ellers kan bladet brekke og forårsake alvorlige persorskader.

Slå maskinen på og vent til bladet oppnär full hastighet. La deretter maskinfoten hvile flatt på materialet og beveg maskinen forsiktig fremover langs den opptegnede sagelinjen. Ved saging av kurver, på maskinen beveges meget langsomt.

Skråskjæring

NB!

Front planskjering (Fig. 12)

Lösne bolten på baksiden av maskinfoten med sekskantnokkelen, og skyv maskinfoten helt tilbake. Stram bolten sa foten sitter forsvarlig fast.

Innstikkskjaering

Innstikkskjaering kan gjores med en av to metoder, A ell B.

A) Bore et starthull: For utskjaering uten at det sages inn fra en av sidene, bores det forst et starthull pa 12mm ell er mer i diameter. Sett bladet inn i dette hullet og start sagingen. (Fig. 13)

Dersom du forsøker á demontere støvtrakten med makt kan kroken på trakten bli forminsket og demontert på en utilisiktetmate mens maskinen er i bruk.

Ved gjentatt saging av emner med bredde pa 160 mm aller mindre, bor du bruke ripevernet som sikrer raske, rene og rette snittflater. Vernet monteres ved a sette det inn i det rektangulare hullet pa sideren av maskinfoten med vernforeren sekende ned. Skyv ripevernet til onsket skjerebredde og stram bolten sa det sitter fast.

2) Sirkelskjæring (Fig. 21 og 22)

Ved saging av sirkler eller buer på 170 mm eller minne i radius, monteres ripevernet på folgende mæte. Sett ripevernet inn i det rektangulære hullet på sideren av maskinfoten med vernforeren sekende opp. Før den sirkulære færstiften gjennom att av de to hullene på vernforeren. Skru knotten med gjenger fast på stiften på den sitter fast. Skyv ripevernet til ønsket skjæreradius og stram bolten på det sitter fast. Skyv maskinfoten hele veien frem.

MERKNAD:

Bruk alltid blad Nr. B-17, B-18, B-26 eller B-27 ved saging av sirkler eller buer.

Adaptersett til ledeskinne (tilbehør)

Ved skjaering av parallelle emner av samme bredde ell er ved rettlinjet skjaering, vil arbeidet utfores bade raskere pg rensligere ved bruk av ledeskinne og adaptersett til ledeskinnen. (Fig. 23)

Ledeskinneadapteren monteres ved à sette ledestangeninn i firkanthullet pa foten sa langt den kan komme. Stram bolten forsvarlig med sekskantbolten. (Fig. 24)

Monter ledeskinnedapteren på ledeskinnen. Sett ledestangen inn i firkanthullet på ledeskinneadapteren. Still foten på sideran av ledeskinnen og stram bolten forsvarlig. (Fig. 25)

NB!

Bruk alltid blad Nr. B-8, B-13, B16, B-17 eller 58 nr ledeskinnen og ledeskinneadapteren brukes.

Dekkeplate (Fig. 26)

Bruk dekkeplaten nár du skal sage dekorasjonsfiner, plast, etc. Den beskytter skjore og tynne overflater mot skader. Fest platen bak pa maskinfoten.

Antiflisinnretning (Fig. 27)

Flisfrie snittflater kan oppnas ved a bruke antiflissinnrettingen. Innrettingen monteres ved a skyve maskinfoten hele veien frem og sette den inn fra pa foten bakfra. Nar dekkeplaten brukes, monteres antiflissinnrettingen fast pa dekkeplaten.

NB!

Antiflissinnretningen kan/DDke brukes under skraskjaering.

SERVICE

NB!

For a garantere at maskinen arbeider sikkert og palielig bor reparasjoner, servicearbeider ullinstlinger utfores av et autorisert Makita-serviceverksted.

SUOMI

Yleisselostus

Dette tilbehoret eller utstyret anbefales til a brukes sammen med din Makita maskin som er spesifisert i dettebruksanvisingen. Bruk av annet tilbehørller utstyr kan medfore en risiko for personskader. Tilbehør og utstyr ma bare brukes som spesifisert og bare til det det er beregnet til.

SF LISÄVARUSTEET

VARO:

Under bruk kan støynivået overskride 85 dB (A).

-Benytt horselvern.

Den vanlig belastede effektiv-verdi for aktelerasjon er 8m / s^2

SUOMI

Melutaso ja tärinä
