MANUAL DE UTILIZADOR 4341T MAKITA

O segunte minha os símbolos realizados para a ferramenta. Certifique-se de que compreende o seu significado antes dautilização.

Symboler

INTRUCCIONES PARA EL FUNCIONAMIENTO

Instalacion o extracion de la hoja de sierra (Fig. 1,2 y 3)

PRECAUCION:

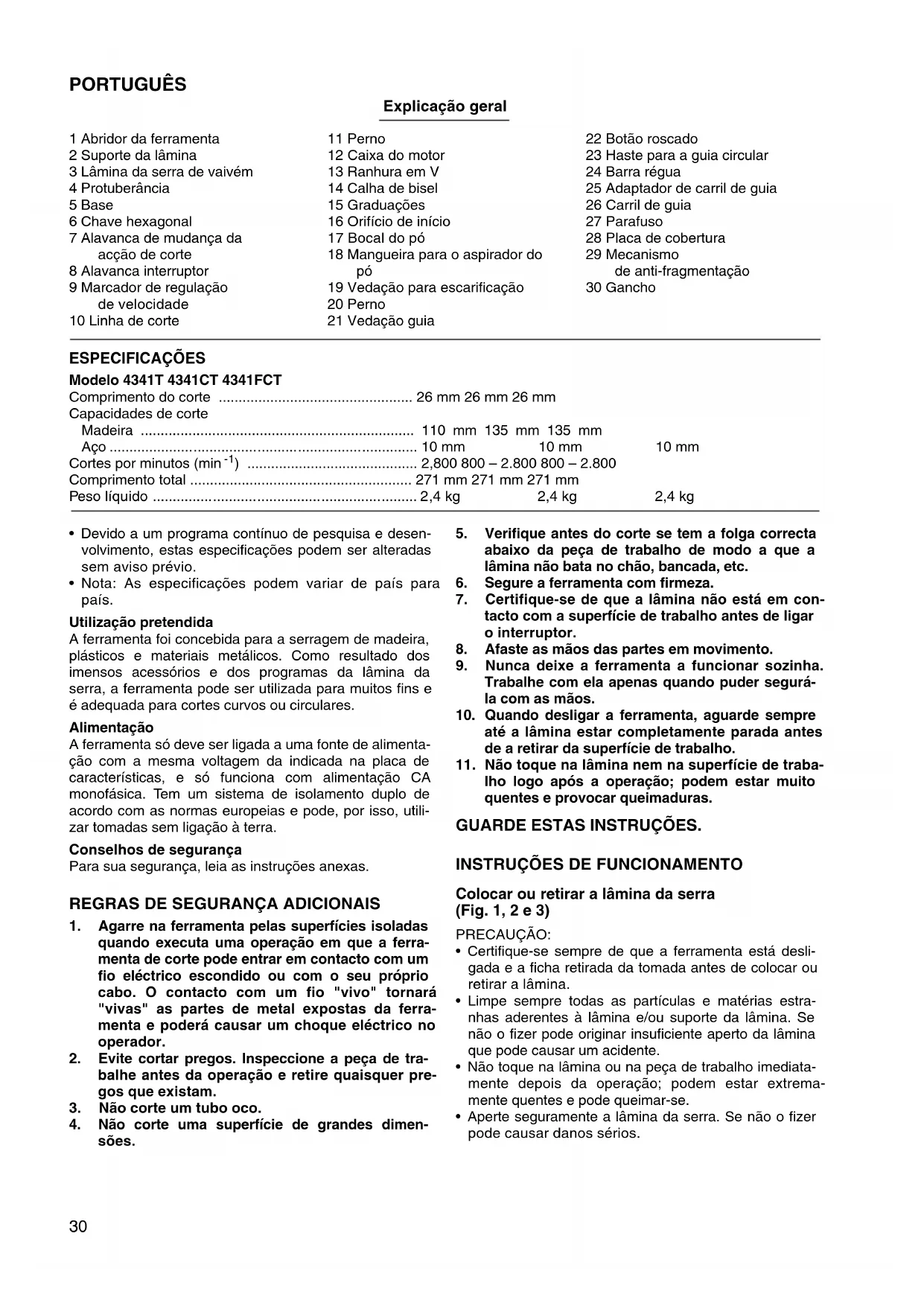

Explicaçao geral
ESPECIFICAÇÖSES

1 Abridor da ferramenta	11 Perno	22 Botão roscado
2 Suporte da lâmina	12 Caixa do motor	23 Haste para a guia circular
3 Lâmina da serra de vaivém	13 Ranhura em V	24 Barra regua
4 Protuberência	14 Calha de bisel	25 Adaptador de carril de guia
5 Base	15 Graduações	26 Carril de guia
6 Chave hexagonal	16 Orifácio de início	27 Parafuso
7 Alavanca de mudança da acção de corte	17 Bocal do pá	28 Placa de cobertura
8 Alavanca interruptor	18 Mangueira para o aspirador do pá	29 Mecanismo de anti-fragmentação
9 Marcador de regulação de velocidade	19 Vendação para escarolvimento	30 Gancho
10 Linha de corte	20 Perno
	21 Vendação guia

Modelo 4341T 4341CT 4341FCT

Comprimento do corte	26 mm	26 mm	26 mm
Capacidades de corte
Madeira	110 mm	135 mm	135 mm
Aço	10 mm	10 mm	10 mm
Cortes por minutos (min-1)	2,800	800 - 2.800	800 - 2.800
Comprimento total	271 mm	271 mm	271 mm
Peso liquido	2,4 kg	2,4 kg	2,4 kg

• Devido a um programa continuo de pesquisa e desenvolvimento, estas espécificações podem ser alteradas sem征求意见 prévio.
• Nota: As espécificações podem variar de País para País.

Utilização pretendida

A ferramenta foi Concebida para a serragem de madeira, plácicos e materiais metalicos. Como resultado dos imenos acessórios e dos programas da lamina da serra, a ferramenta pode ser realizada para muitos fins e é adequada para cortes curvos ou Circulares.

Alimentação

A ferramenta so deve ser ligada a uma fonte de alimentacao com a mesma voltagem da指示a na placac decharacteristicas, e so funcaoa com alimentacao CA monofasia. Tem umsystema de isolamento duplo de acordo com as normas europeias e pode, por isso,utilizar tomas sem ligacao a terra.

Conselhos de seguranca

Para sua segurarca, leia as instruções anexas.

REGRAS DE SEGURANCA ADICIONAIS

1. Agarre na ferramenta pelas superficies isoladas quando executa uma operacao em que a ferramenta de corte podeentrar em contacto com um fio eletrico escondido ou com o seu propriocio cabo. Ocontacto com um fio "vivo" tornarav "vivas" as partes de metal expostas da ferramenta e podera Causeu umCHOque eletrico no operador.
2. EviteURTAR pregos.Inspecciona peça de travaIhe antedadoperação e retirequaisquer pre-gos queexistam.
3. Não corte um tubo oco.

4. Não corte uma superficie de grandes dimensoes.

5. Verifique antes do corte se tem a folga correcta abaixo da peça de trabalho de modo a que a lamina não bata no chão, bancada, etc.

6. Secure a ferramenta com firmeza.
7. Certifique-se de que a lamina não está em contacto com a superficie de trabalho antes de ligar o interruptor.
8. Afaste as mãos das partes em movimento.
9. Nunca deixe a ferramenta a funciona sozinha. Trabalhe com ela apenas quando puder seguá-la com as mãos.
10. Quando desligar a ferramenta, aguarde sempre até a lamina estar completeness parada antes de a retiring da superficie de trabalho.
11. Não toque na lámina nem na superficie de trabalho logo après a operação; pode estar muito quentes e provocar queimaduras.

GUARDE ESTAS INSTRUÇÉS.

INSTRUÇÉS DE FUNCIONAMENTO

Colocar ou retiring a lamina da serra (Fig. 1, 2 e 3)

PRECAUÇA:

• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de colocar ouutar a lamina.
• Limpe sempre todas as particulas e materiaias estranhas aderentes à lamina e/ou suporte da lamina. Se não o fazer pode originar insufficiente aperto da lamina que pode causar um acidente.
• Não toque na lamina ou na peça de trabalho imeditamente antes da operação; pode estar extremamente quentes e pode queimar-se.
• Aperte seguramente a lâmina da serra. Se não o fazer pode causar danos sérios.

Instalacao da lamina da serra

Abra o abridor da ferramenta para a posicao indicada na figura. (Fig. 1)

Mantendo esta situacao, colocque a lamina da serra no suporte da lamina ate que as两大 saliencias na lamina nao se vejam. (Fig. 2)

Volte a colocar o abrider da ferramenta na posicao original. Depois de instalar a lamina da serra, certifique-se sempre de que a lamina está bem presa no seu lugar tentando puxa-la para fora.

PRECAUÇA:

Não abra excessively o abridor da ferramenta, ou pode estragar a ferramenta.

Paraunar lamina da serra

PRECAUCA:

Quando retira a lamina da serra, tenha cuidado para não aleijar os seu dedos na parte superior da laminas ou nas pontas da peça de trabalho.

Abra o abridor da ferramenta para a posicao indica na figura. Puxe a lamina da serra para fora na direccao da base. (Fig. 3)

NOTA:

Lubrifique occasionalmente o rolamento.

Armazenamento da chave hexagonal (Fig. 4)

Quando não estiver em utilizesçao, a chave hexagonal pode ser convenientemente guardada.

Selecao da accao de corte (Fig. 5)

Esta ferramenta pode functionar com una aceao de corte de linha orbital ou direita (para cima e para baixo). A aceao de corte orbital empurra a lamina para a frente na pancada de corte e aumento grandamente a velocidade de corte. Para mudar a aceao de corte, rode simplementmente a alavanca de mudanca de aceao de corte para a posicao da aceao de corte desejada. Refira-se aabela abaix o para selecionar a aceao de corte.

Posicao Acção de corte Aplicações
0 Acção de	corte de LINHA direita	Para cortes em aço macio, aço inoxidável e plácico. Para cortes limpos emmadeira e contraplacado.
I	Acção de corte de orbita pequena	ParaURTAR aço médio, alumínio emadeira dura.
II Acção de	corte de orbita média	ParaURTARmadeira econtraplacado. Para cortes rapiços em alumínio e aço mole.
III Acção de	corte de orbita larga Para cortes	rapiços emmadeira econtraplacado.

Acão do interruptor (Fig. 6)

PRECAUÇA:

Antes de penetrar com a ferramenta, verifique sempre se a ferramenta está desligada.

Para iniciar a ferramenta, deslize a alavanca interruptor para a posicao "I". Para parar a ferramenta, deslize a alavanca interruptor para posicao "O".

Marcador de regulacao de velocidade (Fig. 7)

So para 4341CT, 4341FCT

A velocidade da ferramenta pode ser regulada infinitamente entre 800 e 2.800 cortes por minuto rodando o marcador de regulação. Obtém maior velocidade quando roda o marcador na direção do número 5; obtém menor velocidade quando o roda na direção do número 1. Refira-se àabela abaixó para selecionar a velocidade adequada para a peça aURTAR. No entanto, a velocidade apropriadha pode serDIFFERente conforme a espessura da peça de trabalho. Em geral, maior velocidade permite o corte mais rápido de peças mas a vidautil da lamina sera reduzida.

Peça a ser cortada	Número no marcador de regulação
Madeira 4 – 5
Aço macio 3 – 5
Aço inoxidável 3 – 4
Alumínio	3 – 5
Pásticos	1

PRECAUÇA:

O marcador de regulacao de velocidade so pode ser rodado ate ao 5 e ao 1. Não o force para ultrapassar o 5 ou o 1, ou a funcao de regulacao de velocidade podera fazer estragada.

So para 4341CT, 4341FCT

As ferramentas equipadas com funcão electrónica são fáceis de operar porque está equipadas com as seguin-tes funções.

Controle de velocidade constante

Controle de velocidade电子ico para obter velocidade constante. E possivel obter um acabamento excelente, pois a velocidade de rotação mantem-se constante mesmo sob condições de energia.

Função de início suave

Segurar e inico suave devido a supressao do什麽 inicial.

Lampadas acesas (So para 4341FCT)

PRECAUÇA:

Nāo olhe para a luz ou veja a fonte de luz directamente.

Para ligar a lampada, corregue no gatilho. Liberte o gati-Iho para desligar.

NOTA:

Utilize um pano seco parautar a sujidade das lentes da lampada. Tenha cuidado para não riscar as lentes da lampada ou pode diminuiar a illuminação.

Operação (Fig. 8)

PRECAUÇA:

Mantenhãs sempre a base da ferramenta nivelada com a peça de trabalho. Se assim não for pode estragar a lamina e Causear uma acidente.

Ligue a ferramenta e espere até que a lamina atinja a velocidade Tmaxima. Em seguida assente a base da ferramenta na peça de trabalho e mova a ferramenta suavente ao longo da LINHA de corte marcada anteriormente. quando corta curvas, avance com a ferramenta muito devagar.

Cortes de esquadria

PRECAUÇA:

Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de inclinar a base da ferramenta.

Com a base da ferramenta inclinada, pode fazer cortes de bisel em qualquer angulo entre 0^ e 45^ (esquerdo ou direito). (Fig. 9)

Liberte o pero na parte traseira da base com a chave hexagonal. Desloque a base de modo a que o pero esteja posicionado no centro da calha de bisel na base. (Fig. 10 e 11)

Incline a base até que obtenha o ângulo de bisel desejado. A ranhura em V da caixa do motor indica em graduações o ângulo de bisel. Em seguida apareceu firmamente o perno para PRENDER a base. (Fig. 11)

Corte de topo frontal (Fig. 12)

Liberte o perno na parte traseira da ferramenta com a chave hexagonal e em seguida mova a base da ferramenta completeness paraTRS. Aperte o perno para prender a base da ferramenta.

Recortes

Os recortes poder ser feitos de duas maneiras,A ou B.

A) Fazendo um orificio inicial: Para recortes internos sem um corte de passagem na extremidade, perfure um orificio inicial com 12mm ou mais de diametro. Coloque a laminaresher o或其他 para iniciar o corte. (Fig. 13)

B) Corte penetrante: Não necessita de fazer um orifácio de início ou um corte de passagem se fazer cuidadosamente o que se segue.

1. Incline a ferramenta para cima na extremidade frontal da base, com a ponta da lamina colocada mesmo acima da superficie de trabalho. (Fig. 14)
2. Aplique pressão na ferramenta de modo a que a extremidade frontal da base não se mova quando liga a ferramenta e suavamente e devagar不该a a extremidade traseira da ferramenta.
3. Quando a lamina fura a peça de trabalho, àsca devagar a base da ferramenta para a superficie da peça de trabalho.
4. Acabe o corte do modo normal.

Acabamento das extremidades (Fig. 15)

Para aparar as extremidades ou fazer ajustes de dimenso, passe ligeiramente com a lamina ao longo das extremidades do corte.

Corte de metal

Utilize sempre um lubricidente adequado (oleo de corte) quando corta metal. Caso contrario, provocar desgaste da lamina. A parte inferior pode ser oleada em vez de utilizesar lubricidente.

Extracção do pô

Recomenda-se a utilização do bocal de pó (accessório) para executar operação de corte limpa. Para prender o bocal de pó à ferramenta, colque o gancho do bocal do pó no orício na base. (Fig. 16 e 17)

O bocal do pó pode ser instalado tanto no性和 esquerdo como no direito da base. Em seguida ligue um aspirador de pó Makita ao bocal do pó. Paraolarir o bocal do pó, execute inversamente o procedimento de instalação. (Fig. 18)

PRECAUÇA:

Se tentar retirar àforcā o bocal do pó, o gancho do bocal do pó pode diminuir e sair sem querer durante a operação.

Conjunto de vedações para escaricacao (accessorio)

PRECAUÇA:

Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de colocar ou retirar acessórios.

Quando corta repetidamente larguras de 160 mm ou menos, a utilizesao da vedao para escarificacao assegurar um corte mais rapiolo, limpo e direito. Para a instalar, colque a vedao para escarificacao no orificio rectangular no lado da base ferramenta com a vedao guia voltada para baixo. Deslize a vedao para escarificacao para a posicao desejada de largura do corte e em seguida aperte o perno para a prender.

2) Cortes circulares (Fig. 21 e 22)

Quando corta circulos ou arcs com 170 mm ou menos de raio, colque aVEDAÇÃO para escarificação como se segue.

Cologne a vedação para escaricização no orifácio rectangular no性和 da base da ferramenta com a vedação guia voltada para cima. Introduza a fazer para a guia circular num dosinous orificios da vedação guia. Aparafuse o botão roscado na fazer para a prender. Em seguida deslize a vedação para esca-ricação para o raio de corte desejado e em seguida aperte o perno para a prender. Movimento a base da ferramenta completeness para arente.

NOTA:

Utilize sempre láminas N. B-17, B-18, B-26 ou B-27 quando corte circulos ou arcos.

Quando corta larguras paralelas e uniformes ou corta a direito, a'utilização do carril de guia e do adaptordo carril de guia assegurar a produção de cortes mais rápidos e limpos. (Fig. 23)

Para instalar o adaptador do carril de guia, insira a barra regua no orificio quadrado da base o mais没钱 possible. Prenda seguramente o perno com a chave hexagonal. (Fig. 24)

Instale o adaptador do carril de guia no carril do carril de guia. Insira a barra regua no orificio quadrado do adaptador do carril de guia. Coloque a base no lado do carril de guia e aperte o perno seguramente. (Fig. 25)

PRECAUÇA:

Utilize sempre as lâminas n^ B-8, B-13, B-16, B-17 ou 58 quando utilizes a carril guia e o adaptor da carril guia.

Placa de cobertura (Fig. 26)

Utilize a plac de cobertura quando corte embutidos decorativos, plácicos, etc. Protege de estragos as superficies sensiveis ou delicadas. Coloque-a na parte traseira da base da ferramenta.

Mecanismo de anti-fragmentação (Fig. 27)

Para cortes sem fragmentacao, pode utilize o mecanismo de anti-fragmentacao. Para instalar o mecanismo de anti-fragmentacao, desloque a base da ferramenta completeness para arente e coloque-a na base traseira da base da ferramenta. quando utilizes a placac de cobertura, instale o mecanismo de anti-fragmentacao na placac de cobertura.

PRECAUCAO:

Não pode'utilizar o mecanismo de anti-fragmentação quando executa cortes de esquadria.

MANUTENÇA O

PRECAUÇA:

Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de efectuar qualquer inspecção e manutenção.

Para salvaguardar a segurar e a fiabilitadode produits, as reparacoes, manutenao e afinações deverao ser sempre efectuadas por um Centro de Assistencia Oficial MAKITA.

DANSK

Estes acessórios ou acoplamentos são oscommended para uso na ferramenta MAKITA(PC)specificada在这ste manual.Autilização de quandothers acoplamento ou acoplamento poderaserperigosa para o operador.Os acessórios ou acoplimentos devem serutilizadosde maneira adequada e apenas para os fins a que sedestinam.

DK TILBEHOR

ADVARSEL:

O nivel de ruido durante o trabalho pode exceeder 85 dB (A). Utilize protectores para os ouvidos -

O valor medio da acceleracao 8 m/s².
