MODE D'EMPLOI PerfectCharge MCP1204 WAECO
FR 43 Chargeur de batteries
Notice d'utilisation
Veuillez lire ce manuel attentivement avant de mettre l'appareil en service et conservez-le. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur.
Sommaire
1 Symboles 44
2 Consignes générales de sécurité. 45
3 Contenu de la livraison .... 50
4 Accessoires .... 50
5 Usage conforme....51
6 Description technique .... 52
7 Utilisation du chargeur de batterie .... 56
8 Utilisation des accessoires....58
9 Entretien et nettoyage du chargeur de batterie ..... 59
10 Réparation des pannes 60
11 Garantie 61
12 Retraitement 61
13 Caractéristiques techniques....62
1 S y m b o l e s
DANGER!
Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures.
AVERTISSEMENT !
Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.
ATTENTION!
Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.
AVIS!
Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.
REMARQUE
Informations complémentaires sur l'utilisation du produit.
▶ Manipulation : ce symbole vous indique une action à effectuer. Les manipulations à effectuer sont décrites étape par étape.
√ Ce symbole décrit le résultat d'une manipulation.
Fig. 1 5, page 3 : cette information renvoie à un élément figurant sur une illustration, dans cet exemple à la « position 5 de l'illustration 1 à la page 3 ».
2 Consignes générales de sécurité
2.1 Consignes générales de sécurité
Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :
● des défauts de montage ou de raccordement
- des influences mécaniques et des surtensions ayant endommagé le matériel
- des modifications apportées au produit sans autorisation explicite de la part du fabricant
- une utilisation différente de celle décrite dans la notice
Lors de l'utilisation d'appareils électriques, les consignes générales de sécurité suivantes doivent être respectées afin d'éviter
- une décharge électrique,
- un incendie,
• des blessures.
2.2 Consignes générales de sécurité
DANGER!
- En cas d'incendie, utilisez un extincteur adapté aux appareils électriques.
AVERTISSEMENT !
- N'utilisez l'appareil que conformément à l'usage pour lequel il a été conçu.
- Veillez à ce que la pince rouge et la pince noire ne se touchent jamais.
- Débranchez l'appareil du secteur
- avant tout nettoyage et entretien
- après chaque utilisation
- avant le changement d'un fusible
-
Si l'appareil ou le câble de raccordement présentent des dommages visibles, il est interdit de mettre l'appareil en service.
-
Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
- Seul un personnel qualifié est habilité à effectuer des répara-tions sur l'appareil. Toute réparation mal effectuée risquerait d'entraîner de graves dangers.
- L'appareil ne doit pas être ouvert de manière non conforme. La classe de protection IP65 ne serait plus garantie dans ce cas.
- Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiencies physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condition d'être sous surveillance ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers qui en résultent.
- Les appareils électriques ne sont pas des jouets pour enfants.
Placez et utilisez l'appareil hors de leur portée.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
AVIS!
- Avant la mise en service, vérifiez que la tension indiquée sur la plaque signalétique correspond à l'alimentation électrique dont vous disposez.
- Veillez à ce que d'autres objets ne provoquent aucun court-circuit au niveau des contacts de l'appareil.
- Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.
- Stockez l'appareil dans un endroit frais et sec.
2.3 Consignes de sécurité concernant le raccordement électrique de l'appareil
DANGER ! Danger de mort par électrocution !
- En cas de raccordement sur des bateaux :
un raccordement incorrect des appareils électriques sur des bateaux peut entraîner des dommages dus à la corrosion au niveau du bateau. L'appareil doit être raccordé par un électricien spécialisé.
- Lorsque vous effectuez des travaux sur des installations électriques, assurez-vous qu'une personne pouvant vous apporter assistance en cas d'urgence se trouve à proximité.
AVERTISSEMENT !
- Utilisez uniquement des prises de courant mises à la terre protégées par un disjoncteur différentiel.
- Veillez à avoir une section de câble suffisante.
- Posez les câbles de manière à ce qu'ils ne puissent pas être endommagés par les portières ou par le capot du moteur. Des câbles compressés peuvent entraîner des blessures mortelles.
ATTENTION!
- Posez les câbles de manière à exclure tout risque de trébuchement ou d'endommagement du câble.
2.4 Consignes de sécurité concernant le fonctionnement de l'appareil
DANGER ! Danger de mort par électrocution !
- Ne touchez jamais les lignes électriques dénudées avec les mains nues. Cela est surtout valable en cas de fonctionnement sur secteur.
- Afin qu'il soit possible de couper rapidement l'appareil du secteur, la prise secteur doit se trouver à proximité de l'appareil et être facilement accessible.
AVERTISSEMENT !
- Utilisez l'appareil uniquement dans des pièces fermées et bien aérées.
- N'utilisez pas l'appareil dans des endroits fermés avec des batteries au plomb-acide. Ces batteries dégagent de l'hydrogène explosif et il suffit d'une étincelle sur les raccordements électriques pour enflammer celui-ci.
ATTENTION!
- N'utilisez pas l'appareil
– en milieu humide, à forte teneur en sel, - à proximité de vapeurs agressives,
- à proximité de matériaux inflammables,
-
ou dans un environnement explosif.
-
Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et le connecteur sont secs.
- Coupez l'alimentation électrique au cours de travaux sur l'appareil.
- Attention : même après déclenchement du dispositif de sécurité (fusible), il est possible que certaines pièces de l'appareil restent sous tension.
- Ne débranchez pas de câbles pendant le fonctionnement de l'appareil.
AVIS!
- Veillez à ce que l'aération soit suffisante.
2.5 Consignes de sécurité concernant la manipulation de batteries
AVERTISSEMENT !
- Les batteries peuvent contenir des acides dangereux et corrosifs. Evitez tout contact avec le liquide que contient la batterie.
En cas de contact avec le liquide de la batterie, lavez soigneusement à l'eau la partie du corps concernée.
Faites impérativement examiner par un médecin toute blessure à l'acide.
ATTENTION!
- Lorsque vous manipulez les batteries, veillez à ne porter aucun objet métallique tel que montre ou bague.
Les batteries au plomp-acide peuvent générer des courants de court-circuit susceptibles d'entraîner de graves brûlures.
- Risque d'explosion!
N'essayez jamais de charger une batterie gelée ou défectueuse.
Stockez la batterie dans un endroit à l'abri du gel et attendez qu'elle ait atteint la température ambiante. Le processus de chargement peut alors commencer.
- Portez des lunettes ainsi que des vêtements de protection lorsque vous manipulez la batterie. Ne touchez pas vos yeux pendant le travail sur la batterie.
- Ne fumez pas et assurez-vous qu'aucune étincelle n'est générée à proximité du moteur ou de la batterie.
AVIS!
- Utilisez exclusivement des batteries rechargeables.
- Evitez que des pièces électriques ne tombent sur la batterie. Cela peut provoquer des étincelles et des courts-circuits sur la batterie ou d'autres pièces électriques.
- Lors du raccordement, veillez à respecter la polarité indiquée.
- Conformez-vous aux instructions du fabricant de la batterie ainsi que du fabricant de l'installation ou du véhicule dans lesquels la batterie est utilisée.
- Si vous devez démonter la batterie, coupez tout d'abord la connexion à la masse. Débranchez toutes les connexions et tous les consommateurs de la batterie avant de démonter celle-ci.
3 Contenu de la livraison
Pos. dans
fig. 1,
page 3
Désignation
1 Chargeur de batterie
2 Câble de raccordement avec connecteur 12 V (allume-cigares)
3 Câble de raccordement avec cosses de câble
4 Câble de raccordement avec bornes de batterie
- Notice d'utilisation
4 Accessoires
Disponibles en accessoires (non compris dans la livraison) :
Désignation N° de produit
Indicateur de batterie 9102500078 (avec câble de raccordement à cosses de câble)
Support mural pour le chargeur de batterie 9102500079
5 Usage conforme
Le chargeur de batteries (MCP1204: n° de produit 9102500070, MCP1207: n° de produit 9102500071) peut charger ou alimenter en tension de maintien les batteries de 12 V utilisées comme source de courant à bord de véhicules ou de bateaux.
Le chargeur de batterie peut être utilisé pour les types de batterie suivants :
● Batteries de démarrage au plomb
- Batteries au gel
● Batteries à recombinaison de gaz (AGM)
● Batteries sans entretien
AVIS!
Le chargeur de batterie ne doit pas être utilisé sur d'autres types de batteries (p. ex. NiCd, NiMH, etc.) ou des batteries défectueuses (p. ex. avec court-circuit interne).
Le chargeur de batterie est conçu exclusivement pour une utilisation dans les pièces fermées.
Le chargeur de batterie ne convient pas pour un montage fixe. Pour ce faire, il faut utiliser le support mural (accessoires ; n° d'art. 9102500079).
Le chargeur de batterie charge les batteries utilisées comme source de tension dans les véhicules ou les bateaux, ou les alimente par une tension de compensation, afin qu'elles ne se déchargent pas.
La durée de vie de la plupart des batteries au plomb est raccourcie par ce que l'on appelle le sulfatage : avec le temps, le sulfate de plomb forme de grands cristaux lisses. Cela fait disparaître la structure amorphe, spongieuse. La possibilité de chargement et donc la capacité de chargement chutent systématiquement, et la batterie vieillit.
Le chargeur de batterie fonctionne dans des parties de sa courbe de charge avec des fréquences spécifiques. Les cristaux sont ainsi incités à vibrer à leur propre fréquence. Ils reviennent à leur structure amorphe. Leurs molécules peuvent de nouveau être intégrées dans le processus de charge. Cela permet de faire augmenter la tension de charge, le courant d'essai de décharge à froid et la capacité de la batterie.
Toutes les batteries au plomb sont protégées d'un vieillissement précoce par un rechargement régulier.
Le chargeur de batterie peut fonctionner selon trois modes :
- Mode 1 : mode de chargement à 14,4 V Ce mode est utilisé pour les batteries au plomb, au gel et sans entretien.
- Mode 2 : mode de chargement à 14,7 V Ce mode est utilisé pour les batteries AGM.
- Mode 3 : alimentation électrique de 13,7 V (la batterie n'est pas raccordée)
Ce mode sert de fonction de bloc d'alimentation, p. ex. pour l'alimentation électrique du véhicule en cas de changement de batterie ou en cas de travaux de maintenance avec des appareils d'entretien.
En cas de stockage fixe, l'appareil peut être installé sur un mur grâce au support mural (accessoires).
De plus, il est possible d'utiliser un indicateur de batterie externe (accessoires). Celui-ci affiche la capacité de la batterie et peut être raccordé de manière permanente à la batterie, grâce à un câble de raccordement à cosses de câble. Si la batterie est affichée comme vide, le chargeur de batterie peut être raccordé à l'indicateur de batterie et recharger la batterie directement.
À l'aide d'un support mural, l'indicateur de batterie peut être fixé à un mur ou au support mural du chargeur de batterie.
6.1 Eléments de commande
Pos. dans
fig. 2, Désignation Description
page 3
1 LED d'état Voir chapitre « Témoins lumineux de fonctionnement », page 54
2 Touche Sélection du mode de fonctionnement :
Mode 1 : appuyer 1 s sur la touche
(la batterie est raccordée)
Mode 2 : appuyer 5 s sur la touche
(la batterie est raccordée)
Mode 3 : appuyer 10 s sur la touche
(la batterie n'est pas raccordée)
3 Câble 230 V Raccordement à la tension du secteur
4 Câble 12 V Raccordement pour le câble de raccordement
5 Logement câble Pour ranger le câble de raccordement
6.2 Témoins lumineux de fonctionnement
Désignation Description
| LED rouge Clignote : la polarité est inversée, ou la tension de la batterie est inférieure à 9 V.Éclairage permanent : la connexion avec la batterie a été interrompue pendant la procédure de chargement. | |
| LED verte | Éclairage permanent : le mode 1 ou le mode 3 est activé.Clignote : le mode 2 est actif. |
| LED bleues Les LED indiquent au mode 1 et 2 dans quelle phase le chargeur de batterie se trouve (voir tableau suivant).Les LED clignotent l'une après l'autre lorsque le chargeur de batterie se trouve en attente (la tension du secteur est raccordée, la batterie n'est pas raccordée).Les LED clignotent simultanément lorsque le chargeur de batterie est prêt à être utilisé (la tension du secteur est raccordée, la batterie est raccordée, la touche n'est pas enfon-cée). | |

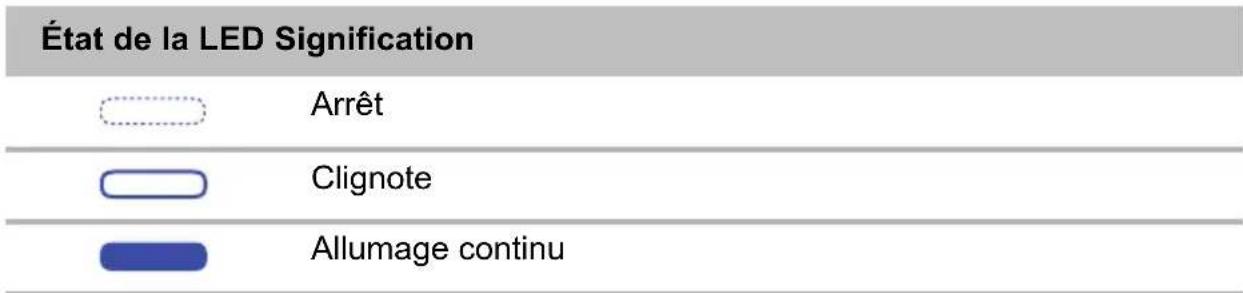

Signification des LED bleues (mode 1 et 2)
Légende de l'illustration :


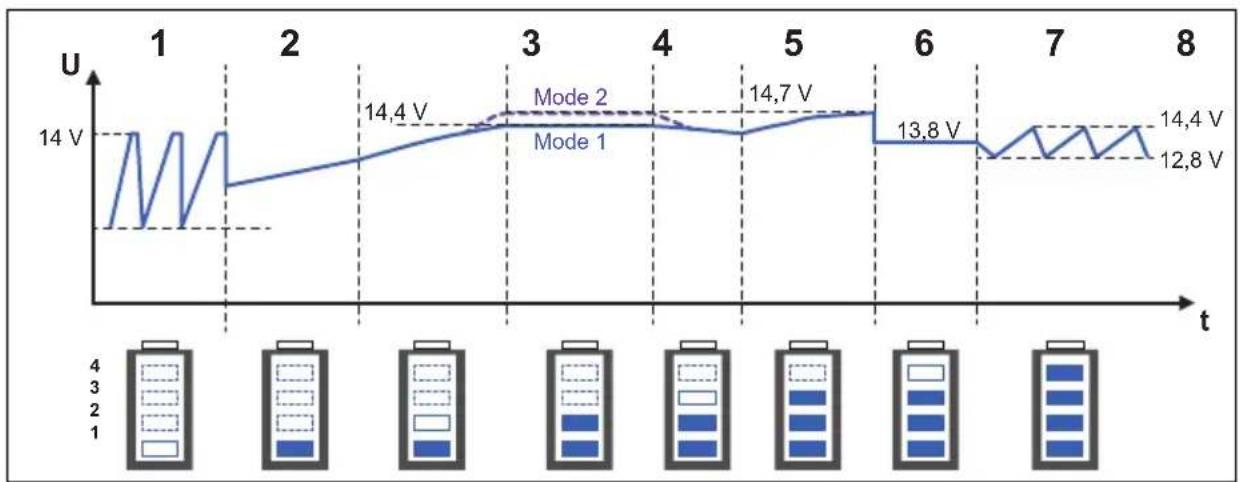

Le chargeur de batterie fonctionne en huit phases (fig. 3, page 4).
1 : désulfatation (Desulphation)
Pendant la phase de désulfatation, les batteries sulfatées sont stimulées. Le courant et la tension envoient des pulsations de sorte que le sulfate retourne à une structure amorphe. La capacité de la batterie est restaurée.
2: Soft Start
Dans la phase de soft start, la capacité de chargement de la batterie est vérifiée via l'intensité absorbée. Si la batterie est défectueuse, la procédure de chargement est interrompue.
3 : Phase I (Bulk)
La batterie déchargée est chargée de courant constant (courant de charge 100 %). Dès que la tension de la batterie a atteint la tension de charge, le courant de charge diminue.
4 : Phase U0 (absorption)
Pendant la phase U0, la tension reste constante (UO). Une fois la batterie complètement chargée, la phase U0 est terminée.
5 : Analyse
Dans la phase d'analyse, le maintien de charge de la batterie est contrôlé. Si la tension chute trop rapidement, la batterie ne peut maintenir la charge et doit être remplacée.
6 : reconditionnement (Recondition)
Pendant la phase de reconditionnement, la tension est de nouveau augmentée afin de générer une formation contrôlée de gaz dans la batterie. Cette formation de gaz empêche la stratification (différentes concentrations d'acide dans les cellules de batterie).
7 : phase U (Float)
Dans la phase U, le chargeur de batterie commute sur la charge de maintien. La tension de batterie est maintenue à 100 %.
8 : maintenance
Pendant la phase de maintenance, la tension de charge est éteinte et la tension de la batterie est mesurée en permanence. Si celle-ci chute en dessous de 12,8 V, le chargeur de batterie charge la batterie à 14,4 V maximum. Puis il éteint de nouveau la tension de charge et mesure de nouveau la tension de la batterie.
Cela permet p. ex. d'obtenir un hivernage en toute sécurité.
7 Utilisation du chargeur de batterie
AVIS!
Assurez-vous que la polarité n'est pas inversée :
- pôle positif de la batterie : borne rouge
- pôle négatif de la batterie : borne noire
Une polarité incorrecte peut endommager le chargeur de batterie.
7.1 Raccordement du chargeur de batterie
▶ Vérifiez le bon état de la batterie.
▶ Effectuez les contrôles suivants :
– détériorations du boîtier de la batterie
- état du liquide de la batterie
Le cas échéant, remplissez la batterie avec le fluide recommandé par le fabricant.
– les contacts des pôles
Nettoyez les salissures éventuelles.
▶ Raccordez le câble secteur du chargeur de batterie au réseau alternatif 230 V.
▶ Si vous utilisez le câble de raccordement avec le connecteur 12 V : mettez l'allumage de votre véhicule en marche.
Raccordement du chargeur de batterie à une batterie (fig. 4, page 4)
REMARQUE
Le câble de raccordement avec le connecteur 12 V est exclusivement conçu pour l'utilisation de câbles et d'accessoires Waeco.
▶ Enfoncez le connecteur de charge (1) dans la prise d'alimentation 12 V---(p. ex. allume-cigares)...
▶ ... raccordez le câble de raccordement (2) aux bornes de la batterie (3) ou aux points de chargement de la batterie prévus sur le véhicule.
7.2 Utilisation du chargeur de batterie
▶ Sélectionnez le mode souhaité :
Mode 1 (la batterie est raccordée) : appuyez sur la touche pendant 1 s.
Mode 2 (la batterie est raccordée) : appuyez sur la touche pendant 5 s.
Mode 3 (la batterie n'est pas raccordée) : appuyez sur la touche pendant 10 s.
√ En mode 1 et 2, la procédure de chargement démarre.
En mode 3, l'alimentation constante en tension démarre.
√ Les LED indiquent la progression de la charge de batterie du chargeur de batterie (voir chapitre « Témoins lumineux de fonctionnement », page 54).
Pour mettre fin à la procédure de chargement, appuyez de nouveau sur la touche.
REMARQUE
Si la LED rouge clignote parce que la tension de la batterie est en dessous de 9 V, la batterie peut être rechargée en mode 3 à plus de 9 V. Pour ce faire, débranchez la batterie de cela et passez en mode 3. Lorsque la batterie est chargée à plus de 9 V, vous pouvez commuter le chargeur de batterie à nouveau en mode 1 ou 2 pour démarrer une charge régulière.
8 Utilisation des accessoires
REMARQUE
Les accessoires ne sont pas compris dans la livraison : En cas de questions concernant les accessoires, veuillez vous adresser à votre partenaire de service après-vente.
8.1 Conservation du chargeur de batterie dans le support mural
Instructions de montage
Lisez attentivement les remarques suivantes lors du choix du lieu d'installation du support mural :
- Le support mural doit être monté à un endroit protégé de l'humidité.
- Le support mural ne doit pas être monté dans des environnements contenant des matériaux inflammables.
- Le support mural ne doit pas être monté dans des environnements poussiéreux.
- La surface de montage doit être plane et présenter une stabilité suffisante.
Montage du support mural
Montez le support mural comme suit (fig. 5, page 5):
- fixez le support mural (1) à l'emplacement de montage que vous avez choisi.
▶ Fixez l'adaptateur (2) au chargeur de batterie (3).
Conservation du chargeur de batterie
Conservez le chargeur de batterie de la manière suivante (fig. 5, page 5):
▶ insérez le chargeur de batterie (3) avec l'adaptateur par en haut dans les supports coniques.
Pour le détacher, soulevez le chargeur de batterie vers le haut pour le sortir des supports.
8.2 Utilisation du chargeur de batterie avec un indicateur de batterie
REMARQUE
Vous trouverez des indications pour le raccordement de l'indicateur de batterie et pour son utilisation dans les instructions de montage et de service de l'indicateur de batterie.
▶ Raccordez le chargeur de batterie à l'indicateur de batterie.
▶ Utilisez le chargeur de batterie selon la description (voir chapitre « Utilisation du chargeur de batterie », page 57).
9 Entretien et nettoyage du chargeur de batterie
AVIS!
N'utilisez aucun objet coupant ou dur, ni de détergents pour le nettoyage. Cela pourrait endommager le produit.
▶ Nettoyez le produit avec un tissu humide.
10 Réparation des pannes
AVERTISSEMENT !
N'ouvrez pas l'appareil. Vous vous exposez à un risque d'électrocution !
REMARQUE
En cas de questions sur les caractéristiques du chargeur de batterie, veuillez vous adresser au fabricant (adresses au dos de la notice).
La LED rouge indique une erreur :
Affichage LED Cause Solution
Clignote les inversions de polarité Vérifiez les lignes et les connexions.
| Clignote Tension de la batterie< 9 V | La batterie ne peut pas être chargée.Remplacez la batterie. | |
| Éclairage permanent | La batterie n'est plus connectée | La connexion avec la batterie a été interrompue pendant la procédure de chargement.Vérifiez les lignes et les connexions. |
| Le fusible du câble de raccordement a sauté. | Remplacez le fusible (fusible pour véhicule 10 A) | |
11 Garantie
Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.
Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :
- une copie de la facture avec la date d'achat,
- le motif de la réclamation ou une description du dysfonctionnement.
12 Retraitement
▶ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
13 Caractéristiques techniques
| PerfectCharge MCP1204 | PerfectCharge MCP1207 | |
| N° de produit : 9102500070 910 | 2500071 | |
| Tension nominale d'entrée : 230 | V~ | |
| Courant de sortie permanent max. : | 4,0 A ± 0,25 A 7,0 A | ± 0,5 A |
| Tension d'absorption : | 14,4 V ± 0,2 V (mode 1) | |
| 14,7 V ± 0,2 V (mode 2) | ||
| Tension de maintien : 13,8 V ± 0,2 V | ||
| Tension de sortie Mode 3 : | 13,7 V ± 0,2 V | |
| Courant de charge maximum : 4,0 A 7,0 A | ||
| Rendement jusqu'à : 85 % | ||
| Types de batteries : Batteries 12 V : Batteries de démarrage au plomb Batteries au gel Batteries à recombinaison de gaz (AGM) Batteries sans entretien | ||
| Capacités recommandées pour la batterie : Charge : Charge d'entretien : | 7 – 110 Ah 7 – 180 Ah | 15 – 160 Ah 15 – 250 Ah |
| Type de protection : | IP65 | |
| Température ambiante de fonctionnement : | De -5 °C à +50 °C | |
| Température ambiante de stockage : | De -20 °C à +70 °C | |
| Dimensions l x p x h : | 90 x 220 x 55 mm | 90 x 250 x 55 mm |
| Poids : | 0,5 kg | 0,7 kg |
| Certifications : | CE | |
- batterie d'avviamento al piombo
- batterie al gel
- batterie AGM
- batterie esenti da manutenzione
AVVISO!
- Gélové batérie
• VRLA-AGM batérie - Bezúdržbové batérie
ZA du Pré de la Dame Jeanne
F-60128 Plailly
+33 3 44633500
+33 3 44633518
Commercial:info@dometic.fr
SAV/Technique : service@dometic.fr
HONG KONG
WAECO Impex Ltd.
Suites 2207-2211 · 22/F · Tower 1
