BRUKSANVISNING PerfectCharge MCP1204 WAECO

Batteriladeren kan anvendes sammen med følgende batterityper:

• Bly-startbatterier
• Gel-batterier
  ● Vlies-batterier (AGM)
  ● Vedligeholdelsesfrie batterier

VIGTIGT!

Batteriladeren må ikke anvendes til andre batterityper (f.eks. NiCd, NiMH etc.) eller på defekte batterier (f.eks. med celleslutning).

6 Teknisk beskrivelse

Betegnelse Beskrivelse

9 Vedligeholdelse og rengøring af batterilader

VIGTIGT!

2 Anslutningskabel med 12 V-kontakt (cigarettuttag)

7.1 Anslutning av batteriladdaren

Les bruksanvisningen nøye før du tar i bruk apparatet, og ta vare på den. Hvis produktet selges videre, må du sørge for å gi bruksanvisningen videre også.

Innholdsfortegnelse

1 Symbolforklaring .... 157
2 Generelle sikkerhetsregler....158
3 Leveringsomfang 162
4 Tilbehør 162
5 Tiltenkt bruk 163
6 Teknisk beskrivelse 163
7 Bruke batteriladeren....167
8 Bruk av tilbehør 168
9 Pleie og rengjøring av batteriladeren 169
10 Feilsøking.... 170
11 Garanti 171
12 Avfallshändtering 171
13 Tekniske spesifikasjoner 172

1 Symbolforklaring

FARE!

Sikkerhetsregel: Hvis man ikke overholder denne regelen, fører det til død eller alvorlig skade.

ADVARSEL!

Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade.

FORSIKTIG!

Utfyllende informasjon om bruk av produktet.

▶ Handling: Dette symbolet indikerer at du må gjøre noe. De nødvendige handlingene beskrives trinnvis.
√ Dette symbolet beskriver resultatet av en handling.

Fig. 1 5, side 3: Denne angivelsen henviser til et element i en illustrasjon, i dette eksemplet til «Posisjon 5 i illustrasjon 1 på side 3».

2 Generelle sikkerhetsregler

2.1 Generell sikkerhet

Produsenten tar i følgende tilfeller intet ansvar for skader:

● Montasje- eller tilkoblingsfeil
- Skader på produktet på grunn av mekanisk påvirkning og overspenninger
- Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten
- Bruk til andre formål enn det som er beskrevet i veiledningen

Overhold følgende grunnleggende sikkerhetsregler ved bruk av elektriske apparater for å beskytte mot:

• Elektrisk støt
• Brannfare
• Personskader

2.2 Grunnleggende sikkerhet

FARE!

- Ved branntilfeller må det brukes et brannslukningsapparat som er egnet for elektriske apparater.

ADVARSEL!

• Bruk apparatet kun til det det er beregnet for.
• Pass på at du aldri berører den røde og den svarte klemmen.
• Koble apparatet fra strømnettet
• før rengjøring og stell
• hver gang etter bruk
• før bytting av sikring

- Hvis tilkoblingskabelen på dette apparatet blir skadet, må den erstattes av produsenten, kundeservice eller annen kvalifisert person for å unngå farlige situasjoner.

- Reparasjoner på dette apparatet må kun utføres av fagfolk. Feil reparasjoner kan føre til betydelige skader.

• Apparatet må ikke åpnes på ikke fagmessig måte, ellers vil ikke beskyttelsesklasse IP65 lenger være garantert.
• Dette apparatet kan brukes av barn fra 8 år og oppover, og av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, når de er under oppsikt eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbundet med det.
• Elektriske apparater er ikke beregnet for barn!
  Oppbevar og bruk apparatet utenfor barns rekkevidde.
• Barn skal være under tilsyn for å sikre at de ikke leker med apparatet.

PASS PÅ!

• Før apparatet tas i bruk må du sammenlikne spenningsspesifikasjonene på merkeskiltet med den tilgjengelige strømtilførselen.
• Påse at andre gjenstander ikke forårsaker kortslutning på kontaktene til apparatet.
• Trekk aldri støpslet ut av stikkontakten etter ledningen.
• Lagre apparatet på et tørt og kjølig sted.

2.3 Sikkerhet ved elektrisk tilkobling av apparatet

FARE! Livsfare ved elektrisk tøt!

- Ved tilkobling på skip:

Hvis elektriske apparater tilkobles feil på skip, kan det føre til korrosjonsskader på skipet. Sørg for at apparatet kobles til av fagfolk (skipselekrikere).

- Når du arbeider på elektriske anlegg, forsikre deg om at det er noen i nærheten som kan hjelpe deg i et nødstilfelle.

ADVARSEL!

• Bruk alltid jordede stikkontakter og stikkontakter som er sikret med jordfeilbryter.
• Sørg for tilstrekkelig ledningstverrsnitt.
• Legg ledningene slik at de ikke skades av dører eller motorpanser.
  Kabler i klem kan føre til livsfarlige skader.

FORSIKTIG!

- Legg ledningene slik at man ikke snubler i dem og slik at man unngår å skade kabelen.

2.4 Sikkerhet ved bruk av apparatet

FARE! Livsfare ved elektrisk støt!

• Ta ikke i blanke ledninger med bare hender. Dette gjelder spesielt ved drift fra vekselstrømnettet.
• For å kunne skille apparatet raskt fra nettet når det oppstår en fare, må stikkontakten være i nærheten av apparatet og lett til-gjengelig.

ADVARSEL!

• Bruk apparatet kun i lukkede, godt ventilerte rom.
• Bruk aldri apparatet i lukkede rom med blysyre-batterier. Slike batterier avgir eksplosiv hydrogengass, som kan bli antent av en gnist fra de elektriske forbindelsene.

FORSIKTIG!

- Apparatet må ikke brukes

• på saltholdige, fuktige eller våte steder
• i nærheten av aggressive damper
• i nærheten av brennbare materialer

• i eksplosjonsfarlige omgivelser

• Før du tar apparatet i bruk, må du passe på at ledningen og støpslet er tørre.

• Ved arbeid på apparatet må man alltid avbryte strømforsyningen.
• Vær oppmerksom på at deler av apparatet fortsatt er under spenning også etter at beskyttelsesanordningen (sikring) er utløst.
• Ikke løsne noen kabler mens apparatet fortsatt er i drift.

PASS PÅ!

- Sørg for god ventilasjon.

2.5 Sikkerhet ved bruk av batterier

ADVARSEL!

- Batterier kan inneholde aggressiv og etsende syre. Unngå kroppskontakt med batterivæsken. Hvis du likevel kommer i kontakt med batterivæske, må du skylle den utsatte kroppsdelen grundig med vann.

Oppsøk umiddelbart lege ved syreskader.

FORSIKTIG!

- Ved arbeid på batterier må du ikke bruke metallgjenstander som f.eks. ur eller ringer.

Blysyrebatterier kan forårsake kortslutningsstrømmer som kan føre til alvorlige forbrenninger.

- Eksplosjonsfare!

Forsøk aldri å lade opp et frossent batteri.

Plasser i så fall batteriet på et frostfritt sted og vent til batteriet har tilpasset seg omgivelsestemperaturene. Først da kan du begynne å lade.

- Bruk vernebriller og verneklær når du arbeider med batterier. Berør ikke øynene mens du arbeider med batterier.

- Røyk ikke, og forsikre deg om at det ikke oppstår gnister i nærheten av motoren eller batteriet.

PASS PÅ!

● Bruk kun oppladbare batterier.
- Unngå at metalldeler faller ned på batteriene. Det kan føre til gnister eller kortslutte batteriet og andre elektriske komponenter.
● Pass på korrekt polaritet.
- Følg anvisningene til batteriprodusenten og produsenten av anlegget eller kjøretøyet som batteriet brukes i.
- Hvis du må ta ut batteriet, koble først fra jordingen. Koble alle forbindelser og alle forbrukere fra batteriet før det tas ut.

3 Leveringsomfang

Fås som tilbehør (ikke inkludert i leveransen):

9102500071) kan lade eller sørge for vedlikeholdsspenning til 12 V-batterier som brukes til strømforsyning i kjøretøy eller om bord i båter.

Batteriladeren kan benyttes på følgende batterityper:

• Bly-startbatterier
• Gel-batterier
• AGM-batterier
• Vedlikeholdsfrie batterier

PASS PÅ!

Batteriladeren må ikke brukes til andre batterityper (f.eks. NiCd, NiMH osv.) eller sammen med defekte batterier (f.eks. med intern kortslutning).

6 Teknisk beskrivelse

Batteriladeren lader batterier som brukes som spenningskilde i kjøretøy eller om bord i båter, eller kan forsyne disse med vedlikeholdsspenning, slik at de ikke lades ut.

Levetiden til de fleste blybatterier forkortes av såkalt sulfatering: I løpet av tiden blir blysulfatet til glatte, store krystaller. Dermed forsvinner den amorfe svampstrukturen. Ladeevnen og ladekapasiteten synker dramatisk, og batteriet eldes.

Batteriladeren arbeider med spesifikke frekvenser i deler av ladekarakteristikken. Dette gjør at krystallene begynner å svinge i egenfrekvensen. De faller tilbake til sin amorfe struktur. Molekylene deres kan integreres i ladeprosessen igjen. Dermed øker batteriets ladespenning, kuldeteststrøm og kapasitet.

Batteriladeren beskytter alle blybatterier mot for tidlig aldring takket være regelmessig opplading.

Batteriladeren kan drives i tre ulike driftsmoduser.

• Modus 1: Lademodus med 14,4 V Denne modusen brukes for bly-, gel- og vedlikeholdsfrie batterier.
• Modus 2: Lademodus med 14,7 V Denne modusen brukes for AGM-batterier.
• Modus 3: Spenningsforsyning med 13,7 V (batteriet er ikke tilkoblet) Denne modusen fungerer som strømadapter, f.eks. for spenningsforsyning av et kjøretøy ved batteriskifte eller ved vedlikehold med serviceapparater.

For stasjonær oppbevaring kan enheten monteres til en vegg med veggholderen (tilbehør).

Betegnelse Beskrivelse

Rød LED Blinker: Polaritet byttet om eller batterispenning under 9 V.

Lyser kontinuerlig: Forbindelsen til batteriet ble avbrutt under lading.

Grønn LED Lyser kontinuerlig: Modus 1 eller modus 3 er aktiv.

Blinker: Modus 2 er aktiv.

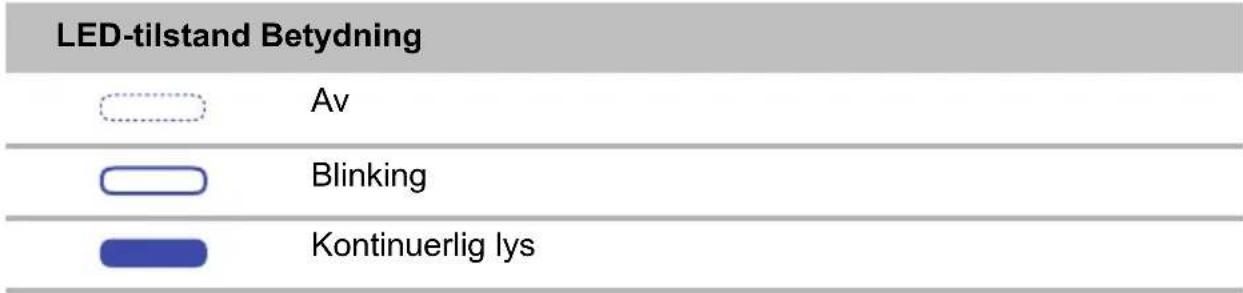

Blå LED-er I modus 1 og 2 viser LED-ene hvilken fase batteriladeren befinner seg i (se tabellen nedenfor).

LED-ene blinker etter hverandre hvis batteriladeren befinner seg i ventetilstand (nettspenningen er tilkoblet, batteriet er ikke tilkoblet).

Forklaring til illustrasjon:

6.3 Batteriladefunksjon

Batteriladeren arbeider i åtte faser (fig. 3, side 4).

1: Desulfatering (desulphation)

I desulfateringsfasen stimuleres sulfaterte batterier. Strøm og spenning pulserer for å splitte sulfat i sin amorfe struktur. Batteriets kapasitet gjenopprettes.

2: Soft start

I soft start-fasen testes batteriets ladeevne ut fra strømopptaket. Hvis batteriet er defekt, avbrytes ladingen.

3: I-fase (bulk)

Det tomme batteriet lades med konstant strøm (100 % ladestrøm). Straks batterispenningen har nådd ladespenningen, avtar ladestrømmen.

4: U0-fase (absorbsjon)

I U0-fasen forblir spenningen konstant (U0). Når batteriet er fulladet, er U0-fasen avsluttet.

5: Analyse

I analysefasen analyseres batteriets evne til å holde på ladingen. Hvis batteriet reduseres for raskt, betyr det at batteriet ikke klarer å holde ladingen og må skiftes ut.

6: Rekondisjonering (recondition)

I rekondisjoneringsfasen økes spenningen på nytt for å fremkalle en kontrollert gassdannelse i batteriet. Denne gassdannelsen forhindrer dannelsen av syresjikt (ulik syrekonsentrasjon i battericellene).

7: U-fase (float)

I U-fasen kobler batteriladeren om til vedlikeholdslading. Batterispenningen holdes på 100 %.

I vedlikeholdsfasen kobles ladespenningen ut og batterispenningen måles permanent. Hvis denne faller under 12,8 V, lader batteriladeren opp batteriet til maksimalt 14,4 V. Deretter kobles ladespenningen ut igjen og batterispenningen måles på nytt.

Dermed kan for eksempel overvintringen sikres.

▶ Kontroller at batteriet er i korrekt tilstand.
▶ Kontroller:

Etterfyll om nødvendig batteriet med mediet angitt av produsenten.

- polkontaktene

▶ Koble batteriladerens strømkabel til 230 V-vekselstrømnettet.
Hvis du bruker tilkoblingskabel med 12 V-plugg: Slå på tenningen i kjøretøyet.

Koble batteriladeren til batteriet (fig. 4, side 4)

MERK

▶ Sett ladepluggen (1) i 12 V---stikkontakten (f.eks. sigarettenner) eller ...
▶ ... koble tilkoblingskabelen (2) med batteriklemmene til batteriet (3) eller til batteriladepunktene på kjøretøyet.

7.2 Bruke batteriladeren

▶ Velg ønsket modus:

Modus 1 (batteriet er tilkoblet): Trykk på knappen i 1 sekunder.

Modus 2 (batteriet er tilkoblet): Trykk på knappen i 5 sekunder.

√ I modus 1 og 2 starter ladingen.
I modus 3 starter kontinuerlig spenningsforsyning.
√ LED-ene viser fremdriften i ladingen av batteriet til batteriladeren (se kapittel «Varsellamper» på side 165).
▶ Trykk på tasten på nytt for å avslutte ladingen.

MERK

Når den røde lysdioden blinker fordi batterispenningen er under 9 V, kan du lade batteriet med 9 V i modus 3. For å gjøre dette kobler du fra batteriet og kobler til modus 3. Når batteriet er ladet over 9 V, kan du igjen koble batteriladeren til modus 1 og 2 for å starte en ordinær lading.

8 Bruk av tilbehør

MERK

Pass på følgende ved valg av montasjested for veggholderen:

▶ Fest veggholderen (1) på det valgte monteringsstedet.
▶ Fest adapteren (2) på batteriladeren (3).

Oppbevaring av batteriladeren

Slik skal batteriladeren oppbevares (fig. 5, side 5):

▶ Skyv batteriladeren (3) med adapteren ovenfra og inn i de kjegleformede holderne.

For å løse batteriladeren løftes den opp fra holderne.

8.2 Bruke batterilader med batteriindikator

MERK

Opplysninger for tilkobling og bruk av batteriindikatoren finner du i monterings- og bruksanvisningen for batteriindikatoren.

▶ Koble batteriladeren til batteriindikatoren.
▶ Bruk batteriladeren som beskrevet (se kapittel «Bruke batteriladeren» på side 168).

9 Pleie og rengjøring av batteriladeren

PASS PÅ!

Bruk ikke skarpe eller harde gjenstander eller rengjøringsmidler til rengjøring, da det kan skade produktet.

▶ Rengjør produktet regelmessig med en fuktig klut.

10 Feilsøking

ADVARSEL!

Åpne aldri apparatet. Du kan få elektrisk støt!

MERK

Ved detaljerte spørsmål om data for batteriladeren kan du ta kontakt med produsenten (adressen finner du på baksiden av veiledningen).

Blinker Feil polaritet Kontroller ledningene og forbindelsene.

Blinker Batterispenning < 9 V Batteriet kan ikke lades.

Skift ut batteriet.

Lyser kontinuerlig	Batteriet ikke lenger tilkoblet	Forbindelsen til batteriet ble avbrutt under lading.Kontroller ledningene og forbindelsene.
	Sikringen i tilkoblings-kabelen er utløst	Skift ut sikringen (10 A bilsikring)

11 Garanti

Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produsentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler.

Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:

• kopi av kvitteringen med kjøpsdato,
• årsak til reklamasjonen eller beskrivelse av feilen.

Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkule-ringsstasjon eller hos din faghandler.

13 Tekniske spesifikasjoner

	PerfectCharge MCP1204	PerfectCharge MCP1207
Art.nr.: 9102500070 9102500071
Nettspenning: 230 V~
Maks. kontinuerlig utgangsstrøm:	4,0 A ± 0,25 A 7,0 A	± 0,5 A
Absorbsjonsspenning: 14,4 V ± 0,2 V (modus 1)
Vedlikeholdsspenning: 13,8 V ± 0,2 V
Utgangsspenning modus 3: 13,7 V ± 0,2 V
Maksimal ladestrøm: 4,0 A 7,0 A
Virkningsgrad inntil:	85 %
Batterityper:	12 V batterier:Bly-startbatterierGel-batterierAGM-batterierVedlikeholdsfrie batterier
Anbefalt batterikapasitet:Lading: 7 – 110 AhVedlikeholdslading:	15 – 160 Ah7 – 180 Ah	15 – 250 Ah
Beskyttelsesklasse:	IP65
Omgivelsestemperatur drift:	-5 °C til +50 °C
Omgivelsestemperatur lagring:	-20 °C til +70 °C
Mål B x D x H:	90 x 220 x 55 mm	90 x 250 x 55 mm
Vekt:	0,5 kg	0,7 kg
Godkjenninger:	CE
