BRUKSANVISNING PerfectCharge MCP1204 WAECO

Läs igenom anvisningarna noga innan produkten tas i drift. Spara bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.

Innehållsförteckning

1 Förklaring till symboler 140
2 Allmänna säkerhetsanvisningar 141
3 Leveransomfattning 145
4 Tillbehör 145
5 Ändamålsenlig användning 146
6 Teknisk beskrivning 146
7 Använda batteriladdaren 150
8 Använda tillbehör 152
9 Skötsel och rengöring av batteriladdaren 153
10 Felsökning 153
11 Garanti 154
12 Avfallshantering 154
13 Tekniska data.... 155

1 Förklaring till symboler

FARA!

Observera: Beaktas anvisningen ej leder det till dödsfara eller svåra skador.

WARNING!

Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.

AKTA!

Observera: Beaktas anvisningen ej kan det leda till kroppsskador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

▶ Arbetssteg: denna symbol står framför en arbetsinstruktion.
Tillvägagångssättet beskrivs steg för steg.

√ Denna symbol står framför beskrivningen av resultatet.

Bild 1 5, sidan 3: anger en detalj på en bild, i detta exempel "position 5 på bild 1 på sidan 3".

2 Allmänna säkerhetsanvisningar

2.1 Allmän säkerhet

Tillverkaren övertar inget ansvar för skador i följande fall:

• monterings- eller anslutningsfel
• skador på produkten, orsakade av mekanisk påverkan eller överspänning
• ändringar som utförts utan uttryckligt medgivande från tillverkaren
• ej ändamålsenlig användning

Beakta nedanstående grundläggande säkerhetsanvisningar för elapparater för att förhindra:

• elstötar
• brandfara
• skador.

2.2 Allmän säkerhet

FARA!

- Vid brand får endast brandsläckare användas som är avsedda för elektriska apparater.

WARNING!

• Använd endast produkten för avsett ändamål.
• Den röda och den svarta kontakten får aldrig vidröra varandra.
• Koppla alltid bort apparaten från elnätet
• före rengöring och underhåll
• efter varje användning

• före byte av säkring

• Om apparaten eller anslutningskabeln uppvisar synliga skador får apparaten ej tas i drift.

• Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.

• Reparationer på apparaten får endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarliga risker uppstår.

• Apparaten får inte öppnas på ett felaktigt sätt; kraven för skyddsklass IP65 säkerställs då inte längre.

• Denna apparat kan användas av barn från 8 år samt av personer med fysiska, sensoriska eller mentala funktionshinder och personer som saknar erfarenhet och kunskap under förutsättning att de använder den under uppsikt eller har fått instruktioner om hur apparaten används på ett säkert sätt och känner till ev. risker i samband med användningen.
• Elapparater är inga leksaker!

Förvara och använd apparaten utom räckhåll för barn.

- Barn bör hållas under uppsikt, så att de inte leker med apparaten.

OBSERVERA!

• Jämför spänningsuppgifterna på typskylten med spänningen i ditt uttag innan apparaten tas i drift.
• Se till att andra föremål inte kan orsaka kortslutning på apparatens kontakter.
• Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln.
• Förvara apparaten på en torr och sval plats.

2.3 Säkerhet vid elektrisk anslutning av apparaten

FARA! Livsfara p.g.a. elektriska stötar!

- Anslutning på båtar:

Felaktigt anslutna elapparater kan leda till korrosionsskador på båten. Låt en behörig (båt-)elektriker ansluta apparaten.

- Vid alla arbeten på den elektriska installationen: se till att det finns en annan person i närheten som kan ingripa vid ev. nödfall.

WARNING!

• Använd alltid jordade uttag med FI-jordfelsbrytare.
• Se till att kabelarean är tillräcklig.
• Dra kablarna så att de inte kan skadas av dörrar eller motorhuvar.

Klämda kablar kan orsaka personskador med dödlig utgång.

AKTA!

- Dra kablarna så att man inte kan snubbla över dem och så att de inte kan skadas.

2.4 Säkerhet vid användning av apparaten

FARA! Livsfara p.g.a. elektriska stötar!

• Ta inte tag i avskalade ledningar med händerna. Detta gäller särskilt vid drift med växelström-
• För att apparaten snabbt ska kunna kopplas bort från nätet måste uttaget sitta i närheten av apparaten.

WARNING!

• Använd apparaten endast i slutna och väl ventilerade utrymmen.
• Använd inte apparaten i slutna utrymmen med blysyrabatterier. De här batterier avger explosiv vätgas som kan antändas av en gnista från de elektriska ledningarna.

AKTA!

• Använd inte apparaten
• i salthaltiga, fuktiga eller våta omgivningar
• i närheten av aggressiva ångor
• i närheten av brännbara material

• i explosionsfarliga omgivningar

• Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten är torra.

• Stäng alltid av strömförsörjningen innan arbeten utförs på apparaten.
• Tänk på att vissa av apparatens komponenter fortfarande är under spänning när skyddet (säkringen) har löst ut!
• Lossa inga kablar när apparaten används.

OBSERVERA!

- Se till att apparaten har god ventilation.

2.5 Säkerhet vid hantering av batterier

WARNING!

- Batterier kan innehålla frätande syra. Undvik kontakt med batterivätskan. Om du får batterivätska på dig: skölj noga huden med mycket vatten.

Uppsök absolut en läkare vid kroppsskador orsakade av syra.

AKTA!

- Bär inte metallsmycken el. dyl., till exempel klocka eller ringar, när du hanterar batterier.

Blysyrabatterier kan bilda kortslutningsström, som kan orsaka svåra brännskador.

- Explosionsrisk!

Försök aldrig att ladda ett fruset eller trasigt batteri.

Ställ, om batteriet är fruset, först batteriet på en frostskyddad plats och vänta tills batteriet har uppnått omgivningens temperatur. Först då är det lämpligt att inleda laddningen.

- Använd skyddsglasögon och skyddsklädel vid arbeten med batteriet. Vidrör inte ögonen när du håller på och arbetar med batteriet.

- Rök inte och se till att det inte kan uppstå några gnistor i närheten av motorn eller batteriet.

OBSERVERA!

- Använd endast laddbara batterier.

- Se till att inga metalliska delar kan falla ned på batteriet. Det kan orsaka gnistbildning eller kortslutning i batteriet och andra elektriska komponenter.

- Beakta polerna vid anslutningen.

- Beakta anvisningarna från batteritillverkaren och från tillverkaren av fordonet/anläggningen där batteriet används.

- Om batteriet måste demonteras: koppla först bort jordanslutningen. Koppla bort alla anslutningar och förbrukare från batteriet innan det demonteras.

3 Leveransomfattning

Pos. på

bild 1,

sida 3

Beteckning

1 Batteriladdare

Följande tillbehör finns tillgängliga (ingår inte i leveransen):

Beteckning Art.nr

Vägghållare för batteriladdaren 9102500079

5 Ändamålsenlig användning

Batteriladdaren (MCP1204: art.nr 9102500070, MCP1207: art.nr 9102500071) laddar resp. levererar underhållsspänning till 12 V-batterier som används som strömkällor i fordon eller på båtar.

Batteriladdaren kan användas för följande batterityper:

• Bly-startbatterier
• Gelbatterier
• AGM-batterier
  ● Underhållsfria batterier

OBSERVERA!

Batteriladdaren får inte användas med andra batterityper (t.ex. NiCd, NiMH o.s.v.) eller med defekta batterier (t.ex. med kortslutning).

Batteriladdaren är endast avsedd för användning i slutna utrymmen.

Batteriladdaren lämpar sig inte för fast montering. För fast montering måste vägghållaren (tillbehör; art.nr 9102500079) användas.

6 Teknisk beskrivning

Batteriladdaren laddar batterier som används som strömkällor på båtar eller i fordon, eller levererar underhållsspänning till batterierna så att de inte urladdas.

Livslängden på de flesta blybatterierna förkortas av den så kallade sulfate- ringen: Blysulfat bildar med tiden släta, stora kristaller. Detta leder till att den amorfa och svampaktiga strukturen försvinner. Laddningsegenskaperna för- sämras, laddningskapaciteten sjunker kontinuerligt och batteriet åldras.

Batteriladdarens laddningskaraktäristik innebär att den delvis arbetar med specifika frekvenser. Kristallerna stimuleras därigenom till att svänga i sin egen frekvens. De faller återigen sönder till sin amorfa struktur. Deras molekyler kan återigen integreras i laddningsprocessen. Batteriets laddspänning, kallstartström och kapacitet höjs därigenom på nytt.

Alla batterier skyddas mot tidigt åldrande genom regelbunden laddning med batteriladdare.

Batteriladdaren kan användas i tre driftlägen:

• Läge 1: laddningsläge med 14,4 V Detta läge används för bly-, gel- och underhållsfria batterier.
• Läge 2: laddningsläge med 14,7 V Det här läget används för AGM-batterier.
• Läge 3: spänningsförsörjning med 13,7 V (batteriet är inte anslutet) Det här läget används som nätdelsfunktion, t.ex. för spänningsförsörjning i fordonet vid batteribyte eller vid underhållsarbeten med serviceutrustning

För stationär förvaring kan laddaren monteras på en vägg med vägghållaren (tillbehör).

Dessutom kan en extern batteriindikator (tillbehör) användas. Den visar batteriets kapacitet och kan anslutas permanent till batteriet via en anslutningskabel med kabelskor. När batteriindikatorn visar att batteriet är tomt kan man batteriladdaren till batteriindikatorn och ladda upp batteriet.

Batteriindikatorn kan hängas upp på en vägg med en vägghållare eller fästas i batteriladdarens vägghållare.

6.1 Reglage, komponenter

Pos. påbild 2, Beteckning Beskrivningsida 3
1 Statuslysdioder Se kapitel "Lysdioder" på sidan 148
2 Knapp Väljer driftläge	Läge 1: tryck på knappen i 1 sekunder(batteriet anslutet)Läge 2: tryck på knappen i 5 sekunder(batteriet anslutet)Läge 3: tryck på knappen i 10 sekunder(batteriet ärinteanslutet)
3 230 V-kabel Anslutning till nätet
4 12 V-kabel Anslutning för anslutningskabel
5 Kabelfack För förvaring av anslutningskabeln

6.2 Lysdioder

Beteckning Beskrivning

Röd lysdiod Blinkar: felaktig polaritet, eller batterispänningen ligger under 9 V.

Lyser konstant: anslutningen till batteriet avbröts under laddningen.

Grön lysdiod Lyser konstant: läge 1 eller läge 3 är aktiverat.

Blinkar: Läge 2 är aktivt.

Blå lysdioder I läge 1 och 2 visar lysdioderna vilken fas batteriladdaren befinner sig i (se nedanstående tabell).

Lysdioderna blinkar efter varandra när batteriladdaren befinner sig i vänteläge (nätspänning är ansluten, batteriet är inte anslutet).

Lysdioderna blinkar samtidigt närbatteriladdaren är driftklar (nätspänning är ansluten, batteriet är anslutet, knappen har inte tryckts).

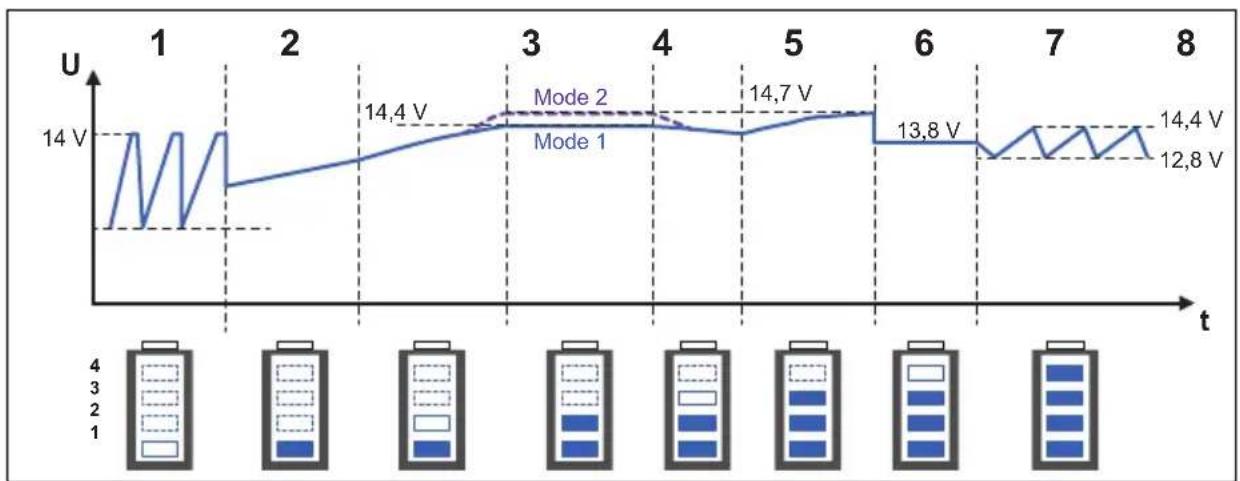

Beskrivning av de blå lysdioderna (läge 1 och 2)

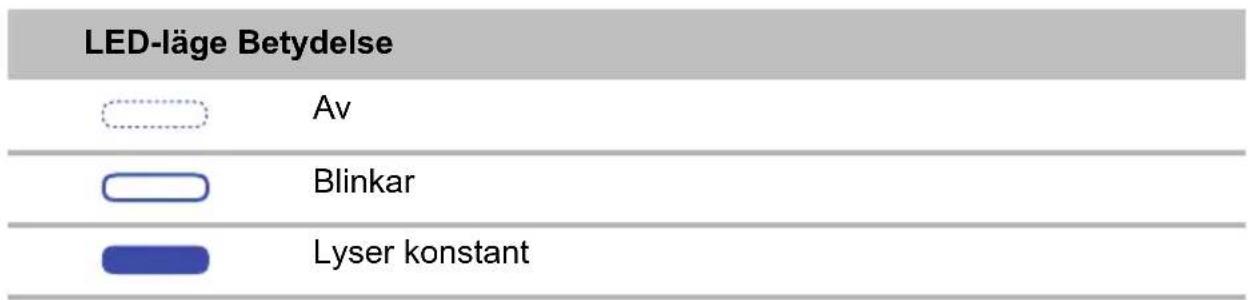

Teckenförklaring till bilden:

6.3 Batteriladdningsfunktion

Batteriladdaren arbetar i åtta faser (bild 3, sida 4).

1: Avsulfatering (desulphation)

Avsulfateringen återställer sulfaterade batterier. Ström och spänning pulse-rar så att sulfatet sönderfaller till sin amorfa struktur igen. Batteriets kapacitet återställs.

2: Soft start

I soft start-fasen kontrolleras batteriets laddningsförmåga utgående från strömbehovet. Om batteriet är defekt avbryts laddningen.

3: I-fas (bulk)

Det tomma batteriet laddas med konstant ström (100 % laddström). Så snart batterispänningen har nätt laddspänningen avtar laddströmmen.

Under U0-fasen är spänningen konstant (UO). När batteriet är fullständigt laddat är U0-fasen avslutad.

5: Analys

I analysfasen kontrolleras batteriets laddningsstabilitet. Om spänningen sjunker för snabbt kan batteriet inte behålla laddningen och måste bytas ut.

I rekonditioneringsfasen höjs spänningen på nytt för att skapa kontrollerad gasbildning i batteriet. Gasbildningen förhindrar att det uppstår ojämn syra-koncentration i battericellerna.

7: U-fas (float)

I U-fasen övergår batteriladdaren till underhållsladdning. Batterispänningen hålls på 100 %.

8: Underhåll (Maintenance)

I underhållsfasen stängs laddningsspänningen av och batterispänningen mäts permanent. Om denna faller under 12,8 V laddar batteriladdaren upp batteriet till max. 14,4 V. Sedan stänger den av laddningsspäningen och mäter batterispänningen på nytt.

Därigenom förbereds batteriet t.ex. för övervintring.

7 Använda batteriladdaren

OBSERVERA!

Se till att polerna ansluts rätt:

● Batteriets plusanslutning: röd anslutning
● Batteriets minusanslutning: svart anslutning

Felaktig polaritet kan skada batteriladdaren.

▶ Kontrollera att batteriet är i gott skick:
▶ Kontrollera:

– om batterihöljet är skadat
- vätskenivån i batteriet

Fyll vid behov på vätska i batteriet enligt tillverkarens anvisningar.

- batteripolerna

Rengör vid behov.

▶ Anslut batteriladdarens nätkabel till 230 V-växelström.
- Om anslutningskabeln med 12 V-kontakt används: Slå på tändningen i fordonet.

Ansluta batteriladdaren till batteriet (bild 4, sida 4)

ANVISNING

Anslutningskabeln med 12 V-kontakt är endast avsedd att användas till Waeco-kablar och -tillbehör.

▶ Anslut laddningskontakten (1) till 12 V---uttaget (t.ex. cigarettendaren) eller ...
▶ ... anslut anslutningskabeln (2) med batteriklämmorna till batteriet (3) eller till laddningsanslutningen i fordonet.

7.2 Använda batteriladdaren

▶ Välj önskat driftläge:

Läge 1 (batteriet är anslutet): tryck på knappen i 1 sekunder.

Läge 2 (batteriet är anslutet): tryck på knappen i 5 sekunder.

Läge 3 (batteriet är inte anslutet): tryck på knappen i 10 sekunder.

√ I läget 1 och 2 startar laddningen.
I läget 3 startar konstant spänningsförsörjning.

√ Lysdioderna visar laddningsförloppet (se kapitel "Lysdioder" på sidan 148).

▶ Tryck på knappen en gång till för att avsluta laddningen.

ANVISNING

Om den röda lysdioden blinkar p.g.a. att batterispänningen ligger under 9 V kan du ladda upp batteriet i läge 3 med 9 V. För att göra detta, koppla ifrån batteriet och aktivera läge 3. När batteriet laddats upp med 9 V kan du aktivera batteriladdarens läge 1 eller 2 för att påbörja en vanlig laddning.

8 Använda tillbehör

ANVISNING

Tillbehör ingår inte i leveransen.

Vid frågor om tillbehör, kontakta din servicepartner.

8.1 Förvara batteriladdaren i vägghållaren

Observera följande anvisningar vid montering av vägghållaren:

• Vägghållaren ska monteras på ett ställe som är skyddat mot fukt.
• Vägghållaren får inte monteras i närheten av antändbart material.
• Vägghållaren får inte monteras i dammiga omgivningar.
• Montera vägghållaren på en jämn och stabil yta.

Montera vägghållaren

Montera vägghållaren enligt nedanstående (bild 5, sida 5):

▶ Sätt fast vägghållaren (1) på valt monteringsställe.
▶ Sätt fast adaptern (2) på batteriladdaren (3).

Förvara batteriladdaren

Förvara batteriladdaren enligt beskrivningen (bild 5, sida 5):

▶ Skjut in batteriladdaren (3) med adaptern uppifrån i de koniskt formade hållarna.

Ta ut batteriladdaren genom att dra den uppåt.

8.2 Använda batteriladdaren med batteriindikator

ANVISNING

Anvisningar om anslutning och användning av batteriindikatorn finns i monterings-och bruksanvisningen till batteriindikatorn.

▶ Anslut batteriladdaren till batteriindikatorn.
▶ Använd batteriladdaren enligt beskrivningarna (se kapitel "Använda batteriladdaren" på sidan 151).

9 Skötsel och rengöring av batteriladdaren

OBSERVERA!

Använd inga vassa eller hårda föremål för rengöring, använd inga skarpa rengöringsmedel; produkten kan skadas.

▶ Rengör produkten då och då med en fuktig trasa.

10 Felsökning

WARNING!

Öppna inte produkten. Risk för strömstötar!

ANVISNING

Kontakta tillverkaren (adress på bruksanvisningens baksida) om du önskar detaljerad information om batteriladdarens data.

Den röda lysdioden signalerar ett fel:

Lysdiod Orsak Åtgärd

Blinkar Fel polaritet Kontrollera kablarna och anslutningarna.

Blinkar Batterispänning < 9 V Batteriet kan inte laddas. Byt batteri.

Lyser konstant Batteriet inte anslutet Anslutningen till batteriet avbröts under laddningen. Kontrollera kablarna och anslutning-arna.

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.

Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,
• en reklamationsbeskrivning/felbeskrivning.

12 Avfallshantering

Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

13 Tekniska data

	PerfectCharge MCP1204	PerfectCharge MCP1207
Art.nr: 9102500070 9102500071
Nominell ingångsspänning: 230 V~
Max. konstant utström: 4,0 A ± 0,25 A 7,0 A ± 0,5 A
Absorptionsspänning: 14,4 V ± 0,2 V (läge 1)
Underhållsspänning: 13,8 V ± 0,2 V
Utgångsspänning läge 3: 13,7 V ± 0,2 V
Max. laddningsström: 4,0 A	7,0 A
Verkningsgrad upp till:	85 %
Batterityper:	12 V-batterier:bly-startbatteriergelbatterierAGM-batterierunderhållsfria batterier
Rekommenderad batterikapacitet:Laddning:	7 – 110 Ah	15 – 160 Ah
Underhållsladdning:	7 – 180 Ah	15 – 250 Ah
Skyddsklass:	IP65
Omgivningstemperatur, drift:	-5 °C till +50 °C
Omgivningstemperaturen, förvaring	-20 °C till +70 °C
Mätt B x D x H:	90 x 220 x 55 mm	90 x 250 x 55 mm
Vikt:	0,5 kg	0,7 kg
Godkännanden:	CE

S-42131 Västra Frölunda (Göteborg)

[phone]

[phone]

Mail: [e-mail]

SWITZERLAND
