MANUAL DE UTILIZADOR PerfectCharge MCP1204 WAECO
Manual de instruções
Por favor, leia atentamente este manual antes da colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador.
Índice
1 Explicação dos símbolos .... 191
2 Indicações gerais de segurança 192
3 Material fornecido 196
4 Acessórios....197
5 Utilização adequada 197
6 Descrição técnica.... 198
7 Utilizar o carregador da bateria 202
8 Utilizar o acessório. 204
9 Conservar e limpar o carregador da bateria ..... 205
10 Eliminação de erros 206
11 Garantia 207
12 Eliminação .... 207
13 Dados técnicos .....208
1 Explicação dos símbolos
PERIGO!
Indicação de segurança: o incumprimento causa a morte ou ferimentos graves.
AVISO!
Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.
PRECAUÇÃO!
Indicação de segurança: o incumprimento pode provocar ferimentos.
NOTA!
O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.
OBSERVAÇÃO
Informações suplementares sobre a operação do produto.
▶ Acção: este símbolo indica que há uma acção a realizar. As acções necessárias são descritas passo a passo.
√ Este símbolo descreve o resultado de uma acção.
Fig. 1 5, página 3: esta informação refere-se a um elemento presente na figura, neste exemplo para a “posição 5 na figura 1 da página 3”.
2 Indicações gerais de segurança
2.1 Segurança geral
O fabricante não se responsabiliza por danos nos seguintes casos:
- Erros de montagem ou de conexão
- Danos no produto resultantes de influências mecânicas e sobretensões
- Alterações ao produto sem autorização expressa do fabricante
- Utilização para outras finalidades que não as descritas no manual de instruções
Tenha em atenção as seguintes medidas de segurança fundamentais na utilização de aparelhos elétricos para a proteção contra:
- Choque elétrico
- Perigo de incêndio
- Ferimentos
2.2 Princípios básicos de segurança
PERIGO!
- Em caso de incêndio utilize um extintor que seja adequado para aparelhos elétricos.
AVISO!
- Utilize o aparelho apenas para o fim previsto.
- Tenha atenção para que o borne vermelho e o borne preto nunca se toquem.
- Desligue o aparelho da rede elétrica
- antes de cada limpeza e conservação
- após cada utilização
- antes da mudança de fusíveis
- Se o aparelho ou o cabo de conexão apresentar danos visíveis, o mesmo não deve ser colocado em funcionamento.
- Se o cabo de conexão deste aparelho se danificar, o mesmo tem de ser substituído pelo fabricante, pelo seu serviço de assistência técnica ou por uma pessoa com qualificações equivalentes para evitar perigos.
- As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem provocar perigos substanciais.
- O aparelho não pode ser aberto incorretamente, caso contrário a classe de proteção IP65 deixa de estar garantida.
- Este aparelho pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência e conhecimento, quando supervisionadas ou quando tenham recebido informação acerca da utilização segura do aparelho e compreendam os perigos dele resultantes.
- Os aparelhos elétricos não são brinquedos!
Guarde e utilize o aparelho fora do alcance das crianças. - As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.
NOTA!
- Antes da colocação em funcionamento, compare a indicação da tensão na placa de características com a alimentação de energia existente.
- Tenha atenção para que outros objetos não causem curto-circuito nos contactos do aparelho.
- Nunca retire a ficha da tomada elétrica puxando pelo cabo de conexão.
● Guarde o aparelho num local seco e fresco.
2.3 Segurança durante a ligação elétrica do aparelho
PERIGO! Perigo de morte devido a choque elétrico!
- No caso de conexão em embarcações:
Se os aparelhos elétricos forem instalados incorretamente em embarcações, podem ocorrer danos na embarcação causados por corrosão. A conexão do aparelho deve ser efetuada por um eletricista (naval).
- Quando trabalha em unidades elétricas, certifique-se que está alguém por perto para o ajudar em caso de emergência.
AVISO!
- Utilize sempre tomadas elétricas com ligação à terra e protegidas por fusíveis de proteção Fl.
- Tenha atenção a uma secção transversal suficiente do cabo!
- Coloque os cabos de forma a que não sejam danificados através de portas ou de capôs de motores.
Cabos trilhados podem conduzir a ferimentos com risco de vida.
PRECAUÇÃO!
- Coloque os cabos de modo a que não exista perigo de queda e que se possa excluir danos nos cabos.
2.4 Segurança durante a utilização do aparelho
PERIGO! Perigo de morte devido a choque elétrico!
- Nunca toque nos cabos não blindados apenas com as mãos. Isto aplica-se, em especial, durante o funcionamento com rede de corrente alterna.
- Para poder separar rapidamente o aparelho da rede em caso de perigo, a tomada elétrica deve-se encontrar nas proximidades do aparelho e ser de fácil acesso.
AVISO!
- Use o aparelho exclusivamente em espaços fechados e bem ventilados.
- Não utilize o aparelho em espaços fechados com baterias de ácido de chumbo. Estas baterias libertam hidrogénio gasoso explosivo, que pode ser incendiado com uma faísca causada pelas ligações elétricas.
PRECAUÇÃO!
- Não opere o aparelho
– em ambiente salífero, húmido ou molhado - na proximidade de vapores agressivos
-
na proximidade de materiais inflamáveis
– em atmosferas potencialmente explosivas -
Antes da colocação em funcionamento, certifique-se de que o cabo de alimentação e a ficha estão secos.
- Para realizar trabalhos no aparelho, deve interromper sempre a alimentação de corrente.
- Tenha em atenção que mesmo depois de disparar o dispositivo de segurança (fusível) há peças do aparelho que podem permanecer sob tensão.
- Não solte cabos enquanto o aparelho estiver em funcionamento.
NOTA!
- Assegure uma boa ventilação.
2.5 Segurança ao manusear as baterias
AVISO!
- As baterias podem conter ácidos agressivos e cáusticos. Evite qualquer tipo de contacto do corpo com o líquido das baterias.
Se, mesmo assim, entrar em contacto com o líquido das baterias, então deve lavar a respectiva parte do corpo exaustivamente com água.
No caso de ferimentos devido ao ácido é imprescindível consultar um médico.
PRECAUÇÃO!
- Durante o trabalho com as baterias, não use objectos metálicos como relógios ou anéis.
Baterias de ácido de chumbo podem gerar correntes de curto-circuito que podem causar graves queimaduras.
- Perigo de explosão!
Nunca tente carregar uma bateria congelada ou com defeito. Neste caso guarde a bateria num local sem gelo e aguarde até a bateria estar adaptada à temperatura ambiente. Só depois deve começar o processo de carregamento.
- Use óculos e vestuário de protecção quando trabalhar com as baterias. Não toque nos olhos enquanto trabalha com as baterias.
- Não fume e certifique-se de que não são criadas faíscas perto do motor ou da bateria.
NOTA!
- Use exclusivamente baterias recarregáveis.
- Evite que caiam peças metálicas em cima da bateria. Isto pode causar faíscas ou um curto-circuito na bateria ou em outras peças eléctricas.
- Durante a conexão, tenha atenção à polaridade correcta.
- Tenha tenção aos manuais do fabricante das baterias e do fabricante da unidade ou do veículo, no qual é usada a bateria.
- Caso tenha de desmontar a bateria, separe a mesma da ligação da massa. Separe todas as ligações e todos os consumidores da bateria antes de desmontar a mesma.
1 Carregador da bateria
2 Cabo de conexão com ficha de 12 V (isqueiro)
3 Cabo de conexão com terminal de cabos
4 Cabo de conexão com bornes da bateria
- Manual de instruções
4 Acessórios
Disponível como acessório (não consta do material fornecido):
Designação N.º art.
Indicador da bateria
9102500078
(incluindo cabo de conexão com terminais de cabos)
Suporte de parede para carregador da bateria 9102500079
5 Utilização adequada
O carregador da bateria (MCP1204: n.º art. 9102500070, MCP1207: n.º art. 9102500071) pode carregar ou alimentar com corrente de conservação, baterias de 12 V, que são usadas a bordo de veículos ou embarcações para gerar corrente.
O carregador da bateria pode ser utilizado com os seguintes tipos de bateria:
● Baterias de arranque de chumbo
- Baterias de gel
- Baterias AGM
● Baterias isentas de manutenção
NOTA!
O carregador da bateria não pode ser utilizado com outros tipos de bateria (por ex. NiCd, NiMH, etc.) ou com baterias avariadas (por ex. com curto-circuito).
O carregador da bateria destina-se exclusivamente a ser utilizado em locais fechados.
O carregador da bateria não se destina a ser montado de forma fixa. Para isso é necessário utilizar um suporte de parede (acessório; n.º art. 9102500079).
6 Descrição técnica
O carregador da bateria que é usado para gerar corrente a bordo de veículos ou embarcações ou alimenta as mesmas com uma tensão de conservação de modo a que não descarreguem.
A vida útil da maioria das baterias de chumbo é diminuída através da chamada sulfatização: com o passar do tempo, o sulfato de chumbo transforma-se em cristais lisos de grandes dimensões. Assim, desaparece a estrutura esponjosa amorfa. A capacidade de carga e, assim, a capacidade de carregamento diminuem sistematicamente, fazendo com que a bateria enve-lheça.
O carregador da bateria funciona, nos componentes da sua característica de carregamento, com frequências específicas. Assim, os cristais são levados a vibrar na sua própria frequência. Voltam então a desintegrar-se para a sua estrutura amorfa. As suas moléculas podem ser novamente integradas no processo de carregamento. Deste modo, a tensão de carga, a corrente de ensaio a frio e a capacidade da bateria aumentam novamente.
Todas as baterias de chumbo são protegidas contra o envelhecimento precoce através do carregamento regular com um carregador da bateria.
O carregador da baterias pode ser operado em três modos de operação:
- Modo 1: Modo de carregamento com 14,4 V
Este modo é utilizado nas baterias de chumbo, gel e nas baterias sem manutenção. - Modo 2: Modo de carregamento com 14,7 V
Este modo é utilizado nas baterias AGM. - Modo 3: Alimentação de tensão com 13,7 V (bateria desconetada)
Este modo funciona como fonte de alimentação, por exemplo, para alimentação de tensão do veículo durante a mudança da bateria ou nos trabalhos de manutenção com aparelhos de assistência técnica.
Para um armazenamento fixo, o aparelho pode ser fixado na parede com o suporte de parede (acessório).
Além disso pode ainda ser utilizado um indicador da bateria externo (acessório). Este indica a capacidade da bateria e pode estar ligado permanente-mente à bateria através do cabo de conexão com terminais de cabos. Se a bateria for indicada como estando vazia, é possível ligar o carregador da bateria ao indicador da bateria e fazer o carregamento direto.
O indicador da bateria pode ser fixo a um suporte de parede ou ao suporte de parede de um carregador da bateria.
6.1 Elementos de comando
| Pos. na fig. 2, Designação Descrição página 3 | |
| 1 LED de estado Ver capítulo “Indicações de funcionamento” na página 200 | |
| 2 Botão Seleciona o modo de funcionamento: | |
| Modo 1: Premir o botão durante 1 segundos (bateria cometada) | |
| Modo 2: Premir o botão durante 5 segundos (bateria cometada) | |
| Modo 3: Premir o botão durante 10 segundos (Bateria desconetada) | |
| 3 Cabo de 230 V Conexão à rede de alimentação | |
| 4 Cabo de 12 V Conexão para cabo de conexão | |
| 5 Compartimento para cabo | Para armazenamento do cabo de conexão |
6.2 Indicações de funcionamento
Designação Descrição
LED vermelho Piscar: Polaridade trocada ou tensão da bateria inferior a 9 V. Luz permanente: A conexão à bateria foi interrompida durante o processo de carregamento.
LED verde Luz permanente: Modo 1 ou Modo 3 ativo. Piscar: O modo 2 está ativo.
LED azuis Os LED indicam, nos Modos 1 e 2, em que fase se encontra o carregador da bateria (ver tabela seguinte).
Os LED piscam sequencialmente se o carregador da bateria se encontrar no modo de espera (a tensão de rede está cometada, a bateria não está cometada).
Os LED piscam simultaneamente quando o carregador da bateria estiver operacional (a tensão de rede está cometada, bateria ligada, botão não premido).
Significado dos LED azuis (Modos 1 e 2)
6.3 Função de carregamento da bateria

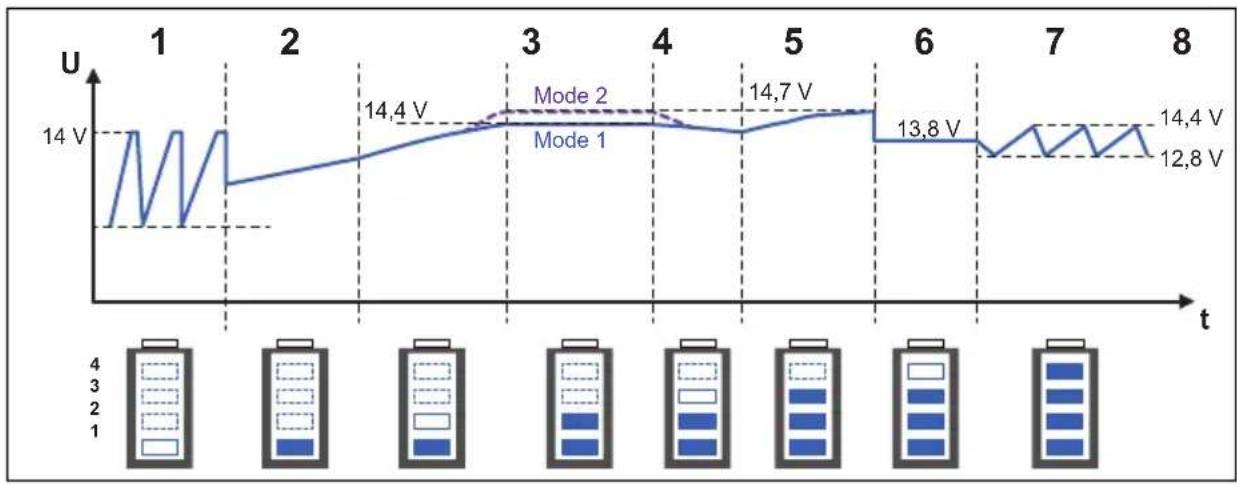

O carregador da bateria funciona em oito fases (fig. 3, página 4).
1: Dessulfatação (Desulphasion)
Na fase de dessulfatação é provocada a vibração de baterias sulfatadas. A pulsação da corrente e da tensão desintegra o sulfato que volta à sua estrutura amorfa. A capacidade da bateria é restabelecida.
2: Soft Start
Na fase de Soft Start a capacidade de carga da bateria é verificada com base no consumo de corrente. Se a bateria estiver danificada, o processo de carga é interrompido.
3: Fase I (Bulk)
A bateria vazia é carregada com corrente constante (100 % corrente de caga). Assim que a tensão da bateria tenha alcançado a tensão de carga, a corrente de carga diminui.
Durante a fase U0 a tensão mantém-se constante (U0). Quando a bateria está totalmente carregada, termina a fase U0.
5: Análise
Na fase de Análise é verificada a manutenção da carga da bateria. Se a tensão cair demasiado rápido significa que a bateria não consegue manter a carga, devendo ser substituída.
6: Recondicionamento (Recondition)
Na fase de recondicionamento a tensão é novamente aumentada, de modo a gerar uma formação de gás controlada na bateria. Esta formação de gás impede a estratificação do ácido (concentrações de ácido distintas nas células das baterias).
7: Fase U (Float)
Na fase U o carregador da bateria comuta para o carregamento de conservação. A tensão da bateria é mantida nos 100 %.
Na fase de manutenção, a tensão de carregamento desliga-se e a tensão da bateria é medida permanentemente. Se descer abaixo de 12,8 V, o carregador da bateria carrega a bateria para o máximo de 14,4 V. Em seguida, a tensão de carregamento é novamente desligada e a tensão da bateria volta a ser medida.
Esta medida permite, entre outros, uma maior segurança durante o período de inverno.
7 Utilizar o carregador da bateria
NOTA!
Tenha atenção para que a polaridade não seja trocada:
- Borne positivo da bateria: borne vermelho
- Borne negativo da bateria: borne preto
A polaridade incorreta pode danificar o carregador da bateria.
7.1 Ligar o carregador da bateria
▶ Verifique se a bateria está em bom estado.
▶ Verifique:
- se a caixa da bateria apresenta danos
- o nível de líquido da bateria
Encha a bateria, se necessário, com o meio indicado pelo fabricante.
- os contactos dos polos
Remova eventuais sujidades.
▶ Conete o cabo de alimentação do carregador da bateria à rede de corrente alternada de 230 V.
Se utilizar o cabo de conexão com a ficha de 12 V: Ligue a ignição do seu veículo.
O cabo de conexão e a ficha de 12 V é adequado exclusivamente para uso com os cabos e acessórios Waeco.
Ligue a ficha do carregador (1) à tomada de 12 V== (por exemplo isqueiro) ou ...
▶ ... ligue o cabo de conexão (2) com os bornes da bateria à bateria (3) ou aos pontos de carregamento previstos no veículo.
7.2 Utilizar o carregador da bateria
▶ Seleccione o modo desejado:
Modo 1 (bateria está cometada): Prima o botão durante 1 segundos.
Modo 2 (bateria está cometada): Prima o botão durante 5 segundos.
Modo 3 (bateria desconetada): Prima o botão durante 10 segundos.
√ Nos modos 1 e 2 o processo de carregamento arranca.
O modo 3 arranca com uma tensão de alimentação constante.
√ Os LED indicam a progressão do carregamento da bateria (ver capítulo "Indicações de funcionamento" na página 200).
Para terminar o processo de carregamento, verifique novamente o botão.
OBSERVAÇÃO
Quando o LED vermelho piscar, devido à tensão da bateria se encontrar abaixo de 9 V, poderá carregar a bateria acima de 9 V no modo 3. Para tal, retire a bateria e comute para o modo 3. Quando a bateria estiver carregada com mais de 9 V, poderá voltar a comutar o carregador da bateria para o modo 1 ou 2 a fim de iniciar um carregamento regular.
8 Utilizar o acessório
OBSERVAÇÃO
O acessório não faz parte do material fornecido.
Caso subsistam dúvidas quanto ao acessório dirija-se, por favor, ao serviço de assistência técnica da sua área.
8.1 Guardar o carregador da bateria no suporte de parede
Indicações de montagem
Ao selecionar o local de montagem do suporte de parede, tenha atenção às seguintes indicações:
- O suporte de parede deve ser montado num local protegido da humidade.
- O suporte de parede não pode ser montado em ambientes com materiais inflamáveis.
- O suporte de parede não pode ser montado em ambientes com poeiras.
- A superfície de montagem deve ser plana e apresentar uma estabilidade suficiente.
Montar o suporte de parede
Montar o suporte de parede do seguinte modo (fig. 5, página 5):
▶ Fixe o suporte de parede (1) no local de montagem selecionado.
▶ Fixe o adaptador (2) ao carregador da bateria (3).
Guardar o carregador da bateria
Guardar o carregador da bateria do seguinte modo (fig. 5, página 5):
Insira o carregador da bateria (3) com o adaptador nos apoios cónicos, a partir de cima.
Para soltar, puxar o carregador da bateria para cima, retirando-o dos apoios.
8.2 Utilizar o carregador da bateria com o indicador da bateria
OBSERVAÇÃO
Encontra mais informação relativa à conexão ao indicador da bateria e à utilização do indicador da bateria no manual de montagem e operação do indicador da bateria.
▶ Ligar o carregador da bateria ao indicador da bateria.
Utilize o carregador da bateria conforme descrito (ver capítulo “Utilizar o carregador da bateria” na página 203).
9 Conservar e limpar o carregador da bateria
NOTA!
Não utilizar objectos afiados ou duros ou agentes de limpeza para a limpeza, uma vez que podem ser causados danos no produto.
▶ De vez em quando, limpe o aparelho com um pano húmido.
10 Eliminação de erros
AVISO!
Não abra o aparelho. Corre o risco de sofrer um choque elétrico!
OBSERVAÇÃO
Caso surjam questões mais pormenorizada relativamente aos dados do carregador da bateria queira entrar em contacto com o fabricante (endereços ver no verso do manual).
O LED vermelho sinaliza uma avaria:
Indicação LED Causa Eliminação
Piscar Tensão da bateria < 9 V A bateria não pode ser carregada.
Substituir a bateria.
| Luzes permanentes | Bateria não cometada A conexão à bateria foi interrompida durante o processo de carregamento. Verifique os cabos e as conexões. | |
| O fusível do cabo de conexão disparou | Substitua o fusível (fusível de encaixe automóvel de 10 A) | |
11 Garantia
É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor.
Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:
- uma cópia da factura com a data de aquisição,
- um motivo de reclamação ou uma descrição da falha.
12 Eliminação
▶ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.
Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.
13 Dados técnicos
| PerfectCharge MCP1204 | PerfectCharge MCP1207 | |
| N.° art.: 9102500070 9102500071 | ||
| Tensão nominal de entrada: 230 V~ | ||
| Duração máx. da corrente de saída: | 4,0 A ± 0,25 A | 7,0 A ± 0,5 A |
| Tensão de absorção: 14,4 V ± 0,2 V (Modo 1) | ||
| Tensão de conservação: 13,8 V ± 0,2 V | ||
| Tensão de saída Modo 3: 13,7 V ± 0,2 V | ||
| Corrente de carregamento máx.: 4,0 A 7,0 A | ||
| Eficiência até: 85 % | ||
| Tipos de baterias: | Baterias de 12 V:Baterias de arranque de chumboBaterias de gelBaterias AGMBaterias isentas de manutenção | |
| Capacidades da bateria recomendadas:Carregamento:Carregamento de conservação: | 7 – 110 Ah7 – 180 Ah | 15 – 160 Ah15 – 250 Ah |
| Classe de proteção: | IP65 | |
| Temperatura ambiente – funcionamento: | -5 °C a +50 °C | |
| Temperatura ambiente – armazenamento: | -20 °C a +70 °C | |
| Dimensões L x P x A: | 90 x 220 x 55 mm | 90 x 250 x 55 mm |
| Peso: | 0,5 kg | 0,7 kg |
| Certificações: | CE | |
