MANUAL DE UTILIZADOR PerfectCharge MCA2440 WAECO

Instruções de montagem e manual de instruções

Por favor, leia atentamente este manual antes da montagem e colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador.

Índice

1 Explicação dos símbolos 291
2 Indicações de segurança gerais 292
3 Utilização adequada 297
4 Material fornecido 298
5 Acessórios....299
6 Descrição técnica....299
7 Montar o aparelho 302
8 Ligar o aparelho 304
9 Utilizar o aparelho 311
10 Conservar e limpar o aparelho....313
11 Eliminação de erros .... 314
12 Garantia 315
13 Eliminação 315
14 Dados técnicos 316

1 Explicação dos símbolos

PERIGO!

Indicação de segurança: o incumprimento causa a morte ou ferimentos graves.

AVISO!

Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.

PRECAUÇÃO!

Indicação de segurança: o incumprimento pode provocar ferimentos.

NOTA!

O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.

OBSERVAÇÃO

Informações suplementares sobre a operação do produto.

▶ Acção: este símbolo indica que há uma acção a realizar. As acções necessárias são descritas passo a passo.
√Este símbolo descreve o resultado de uma acção.

Fig. 1 5, página 3: esta informação refere-se a um elemento presente na figura, neste exemplo para a “posição 5 na figura 1 da página 3”.

2 Indicações de segurança gerais

O fabricante não se responsabiliza por danos nos seguintes casos:

• Erros de montagem ou de conexão
• Danos no produto resultantes de influências mecânicas e sobretensões
• Alterações ao produto sem autorização expressa do fabricante
• Utilização para outras finalidades que não as descritas no manual de instruções

AVISO!

Tenha em atenção as seguintes medidas de segurança fundamentais na utilização de aparelhos elétricos para a proteção contra:

• choque elétrico
  • perigo de incêndio
• ferimentos

2.1 Segurança essencial

PERIGO!

- No caso de um incêndio, use um extintor que seja adequado para aparelhos eléctricos.

AVISO!

• Utilize o aparelho apenas para o fim previsto.
• Separe o aparelho da rede elétrica
• antes de cada limpeza e conservação
• após cada utilização
• antes da mudança de fusíveis

- Caso desmonte o aparelho: - Solte todas as ligações. - Certifique-se de que todas as entrada e saídas estão livres de tensão.

• Se o aparelho ou o cabo de ligação apresentar danos visíveis, não deve ser colocado em funcionamento.
• Se danificar o cabo de conexão deste aparelho, o mesmo tem de ser substituído pelo fabricante, pela sua assistência técnica ou por uma pessoa com qualificações equivalentes para evitar perigos.
• As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem provocar perigos graves.
• Este aparelho pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas e/ou com insuficiente experiência e conhecimento, quando supervisionadas ou quando tenham recebido informação acerca da utilização segura do aparelho e tenham compreendido os perigos dele resultantes.
• Os aparelhos elétricos não são brinquedos!
  Guarde e utilize o aparelho fora do alcance das crianças.
• As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.

NOTA!

- Antes da colocação em funcionamento, compare a indicação da tensão na placa de características com a alimentação de energia existente.

• Tenha atenção para que outros objectos não causem curto-circuito nos contactos do aparelho.
• Nunca retire a ficha da tomada elétrica puxando pelo cabo de conexão.
  ● Guarde o aparelho num local seco e fresco.

2.2 Segurança durante a montagem do aparelho

PERIGO!

- Não monte o aparelho em áreas nas quais existe perigo de explosão de gás ou de pó.

PRECAUÇÃO!

- Tenha atenção para que esteja bem posicionado! O aparelho deve estar instalado e fixo de modo a que não possa tombar ou cair.

NOTA!

• Não exponha o aparelho a fontes de calor (irradiação solar, aquecimento, etc). Assim, evita um aquecimento adicional do aparelho.
• Faça a montagem do aparelho num lugar seco e protegido contra salpicos de água.

2.3 Segurança durante a ligação elétrica do aparelho

PERIGO! Perigo de morte devido a choque elétrico!

• No caso de instalação em embarcações:
  No caso de instalação errada de aparelhos elétricos em embarcações, as mesmas podem sofrer danos devido à corrosão.
  Deixe que a instalação do aparelho seja efetuada por um eletricista especializado (em embarcações).
• Quando trabalha em unidades eléctricas, certifique-se que está alguém por perto para o ajudar em caso de emergência.

AVISO!

• Utilize sempre tomadas elétricas com ligação à terra e protegidas por fusíveis de proteção Fl.
• Tenha atenção a um secção transversal suficiente do cabo!

- Coloque os cabos de forma a que não sejam danificados através de portas ou de capôs de motores. Cabos trilhados podem conduzir a ferimentos com risco de vida.

PRECAUÇÃO!

- Coloque os cabos de modo a que não exista perigo de tropeçar e que sejam excluídos danos nos cabos.

NOTA!

• Utilize tubos vazios ou tubos de passar cabos quando os cabos tenham de ser passados por paredes de chapa ou outras paredes com arestas afiadas.
• Não coloque o cabo de rede de 230 V e o cabo de corrente contínua de 12/24 V no mesmo canal de cabos (tubo vazio).
• Não coloque os cabos soltos ou muito dobrados.
• Fixe bem os cabos.
• Não puxe pelos cabos.

2.4 Segurança durante a utilização do aparelho

PERIGO! Perigo de morte devido a choque elétrico!

• Nunca toque nos cabos não blindados apenas com as mãos. Isto aplica-se, em especial, durante o funcionamento com rede de corrente alterna.
• Para poder separar rapidamente o aparelho da rede em caso de perigo, a tomada elétrica deve-se encontrar nas proximidades do aparelho e ser de fácil acesso.

AVISO!

• Use o aparelho exclusivamente em divisões fechadas e bem ventiladas.
• O aparelho não deve ser utilizado em unidades com baterias de ácido de chumbo. Estas baterias extraem hidrogénio gasoso, que pode ser incendiado com uma faísca causadas pelas ligações eléctricas.

PRECAUÇÃO!

• Não opere o aparelho
  – em ambiente salífero, húmido ou molhado
• na proximidade de vapores agressivos

• perto de materiais inflamáveis,
  – em áreas com perigo de explosão.

• Antes da colocação em funcionamento, tenha atenção para que o cabo de conexão e a ficha estejam secos.

• No caso de trabalhos no aparelho, deve interromper sempre a alimentação de corrente.
• Tenha em atenção que mesmo depois de disparar o dispositivo de segurança (fusível) há peças do aparelho que podem permanecer sob tensão.
• Não solte cabos enquanto o aparelho estiver em funcionamento.

NOTA!

• Preste atenção para não obstruir as entradas e saídas de ar do aparelho.
• Tenha atenção a uma boa ventilação.

2.5 Segurança ao manusear as baterias

AVISO!

• As baterias podem conter ácidos agressivos e cáusticos. Evite qualquer tipo de contacto do corpo com o líquido das baterias.
  Se, mesmo assim, entrar em contacto com o líquido das baterias, então deve lavar a respectiva parte do corpo exaustivamente com água.
  No caso de ferimentos devido ao ácido é imprescindível consultar um médico.

PRECAUÇÃO!

- Durante o trabalho com as baterias, não use objectos metálicos como relógios ou anéis.

Baterias de ácido de chumbo podem gerar correntes de curto-circuito que podem causar graves queimaduras.

- Perigo de explosão!

Nunca tente carregar uma bateria congelada ou com defeito. Neste caso guarde a bateria num local sem gelo e aguarde até a bateria estar adaptada à temperatura ambiente. Só depois deve começar o processo de carregamento.

• Use óculos e vestuário de protecção quando trabalhar com as baterias. Não toque nos olhos enquanto trabalha com as baterias.
• Não fume e certifique-se de que não são criadas faíscas perto do motor ou da bateria.

NOTA!

• Use exclusivamente baterias recarregáveis.
• Evite que caiam peças metálicas em cima da bateria. Isto pode causar faíscas ou um curto-circuito na bateria ou em outras peças eléctricas.
• Durante a conexão, tenha atenção à polaridade correcta.
• Tenha tenção aos manuais do fabricante das baterias e do fabricante da unidade ou do veículo, no qual é usada a bateria.
• Caso tenha de desmontar a bateria, separe a mesma da ligação da massa. Separe todas as ligações e todos os consumidores da bateria antes de desmontar a mesma.

3 Utilização adequada

Os carregadores de baterias MCA PerfectCharge podem carregar ou alimentar com tensão de conservação baterias que são utilizados a bordo de veículos ou embarcações para gerar corrente.

Os carregadores de baterias MCA servem para o carregamento contínuo de baterias de alimentação ou de arranque. Da seguinte forma as baterias podem ser mantidas carregadas ou com elevado nível de capacidade:

● baterias de 12-V: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280
● baterias de 24-V: MCA2415, MCA2425, MCA2440

Os carregadores de baterias MCA servem para o carregamento dos seguintes tipos de baterias:

● Baterias de arranque de chumbo
● Baterias de chumbo em gel
- Baterias AGM

Nunca use o aparelho para carregar outros tipos de baterias (p. ex. NiCd, NiMH etc.)!

AVISO! Perigo de explosão!

• Não carregue baterias com um curto-circuito. Assim existe perigo de explosão devido a produção de uma mistura gasosa de oxigénio e hidrogénio.
• Não carregue baterias de chumbo em divisões sem ventilação. Assim existe perigo de explosão devido a produção de uma mistura gasosa de oxigénio e hidrogénio.
• Com este aparelho não carregue baterias de níquel nem baterias não recarregáveis. O invólucro deste tipo de baterias pode rebentar tipo explosão.

1 Carregador de baterias
1 Cabo de ligação 230 V
1 Manual de montagem e operação

Antes da colocação em funcionamento do aparelho, verifique se não faltam peças no material fornecido.

5 Acessórios

Disponível como acessório (não consta do material fornecido):

Designação N.º de artigo

Comando remoto MCA-RC1 9102500037

Sensor de temperatura MCA-TS1 9102500036

Sensor da bateria MCA-HS1 (IBS) 9102500038

Sistema de gestão de baterias PerfectControl MPC01 9102500041

6 Descrição técnica

Devido ao reduzido peso e ao modo de construção compacto, o carregador de baterias pode ser montado sem problemas em caravanas, veículos comerciais ou embarcações a motor e a vela. Carrega baterias que são usadas para gerar corrente a bordo de veículos ou embarcações ou alimenta as mesmas com uma tensão de conservação de modo a que não descarreguem.

Uma luz de controlo no aparelho possibilita uma monitorização permanente do carregador de baterias.

O aparelho dispõe dos seguintes dispositivos de proteção:

• curto circuito
• sobreaquecimiento
• com sensor (acessório): Sobreaquecimento da bateria

Adicionalmente, através de duas ligações, o aparelho pode ser integrado num sistema de comunicação bus LIN.

A refrigeração é realizada através de ventiladores cuja velocidade depende da potência de carregamento e que podem ser desligados através de um interruptor externo.

6.1 Variantes do aparelho

Os carregadores de baterias PerfectCharge MCA são fornecidos em diferentes variantes do aparelho.

O seu carregador de baterias MCA pode carregar baterias até uma determinada capacidade (ver capítulo “Dados técnicos” na página 316):

• MCA1215: adequado para o carregamento de uma bateria de alimentação e de uma bateria de arranque
  ● MCA1225, MCA1235: adequados para o carregamento de até duas baterias de alimentação e uma bateria de arranque
• MCA1250, MCA1280: adequados para o carregamento de até três baterias de alimentação
• MCA2415: adequado para o carregamento de até duas baterias de alimentação
• MCA2425, MCA2440: adequados para o carregamento de até três baterias de alimentação

Para a identificação dos seu aparelho, verifique o número do artigo na placa de características.

6.2 Elementos de operação e ligações

Pos. na fig. 1, página 3	Explicação/Função
1	Ligação de rede
2	Ligação Bus LIN2
3	Ligação Bus TEMP/LIN1
4	Tomada CN2 para alarme e ventilador
5	LED de estado
6	Interruptor DIP
7	Bornes da bateria (+)
8	Bornes da bateria (−)
9	Ligação para bateria de arranque (apenas MCA1215, MCA1225, MCA1235)

Pos. na fig. 2, página 4	Explicação/Função
1 Interruptor Lig/Deslig
2 Ventilador

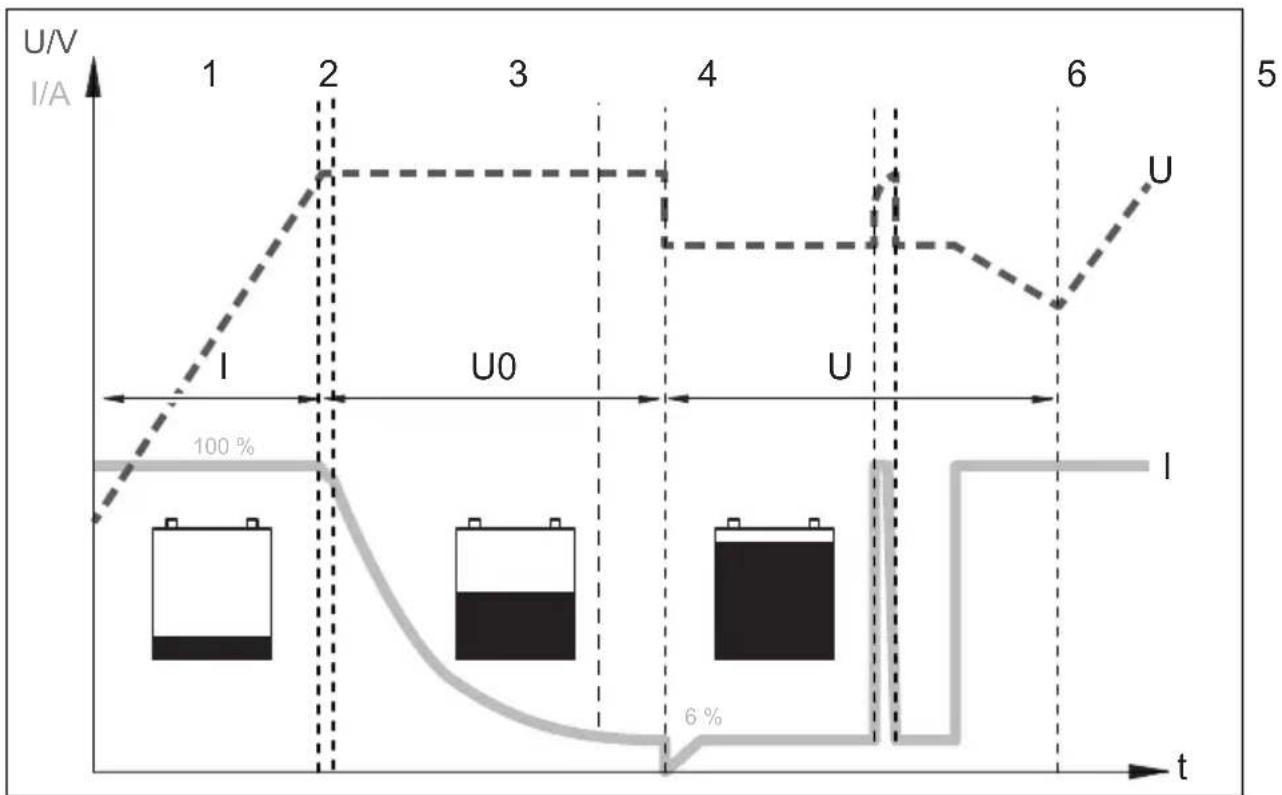

6.3 Função de carregamento da bateria

A característica de carregamento é designada como curva característica IU0U modificada.

No início do processo de carregamento, a bateria vazia é carregada com corrente constante (100 % corrente de carregamento) até a tensão da bateria alcançar a corrente de carregamento. Se esta bateria alcançar este nível de tensão, a corrente de carregamento diminui.

Agora é iniciada a fase de carregamento de absorção de 3 níveis (fase U0), da qual a duração depende da bateria. Assim, a tensão permanece constante (U0). Nos primeiros 2 minutos é determinado o carregamento da bateria. Depois, começa a fase principal do carregamento durante o qual a bateria é totalmente carregada.

Quando a bateria estiver totalmente carregada ou a corrente de carregamento se encontrar durante 15 minutos abaixo de 6 % da corrente de carregamento nominal, a fase U0 está concluída.

5: Fase U (Float)

Após a fase U0, o carregador de baterias comuta para carregamento de conservação (fase U).

Caso estejam conectados consumidores DC, estes são alimentados pelo aparelho. Apenas quando a potência necessária exceder a capacidade do aparelho, esta potência adicional é retirada do aparelho. Nisto, a bateria é descarregada até o aparelho entrar novamente na fase I e a bateria carregar.

A cada 12 dias o carregador de baterias comuta de volta durante 85 min para a fase 1 para vitalizar a bateria. Assim são evitadas eventuais aparições de fadiga como a sulfatização.

7 Montar o aparelho

Ao escolher o local de montagem, tenha atenção às seguintes indicações:

• A montagem do aparelho tanto pode ser efetuada na horizontal como na vertical.
• Não monte o aparelho

– em ambiente húmido ou molhado
– em ambientes com pó
- perto de materiais inflamáveis
– em áreas com perigo de explosão

- O local de montagem deve ser bem ventilado. No caso de instalações em divisões pequenas e fechadas, deve existir uma boa ventilação e exaus-tão de ar. A distância livre à volta do aparelho dever ser, no mínimo, de 25 cm.

• A entrada de ar na parte de baixo ou a saída de ar do aparelho deve permanecer desobstruída.
• No caso de temperaturas ambiente mais elevadas do que 40 °C (p.ex. em divisões com motor ou aquecimento, irradiações solares diretas), poderá surgir, através do aquecimento próprio do aparelho sob carga, uma diminuição da potência.
• A superfície de montagem deve ser plana e apresentar uma estabilidade suficiente.
• Não monte o aparelho na mesma área das baterias.
• Não monte o aparelho por cima de baterias, uma vez que as baterias podem libertar vapores de enxofre corrosivos que danificam o aparelho.

NOTA!

Antes de fazer quaisquer perfurações, certifique-se de que não são danificados cabos elétricos ou outras peças do veículo devido a trabalhos de perfuração, corte ou lixagem.

Para a instalação e montagem, necessita das seguintes ferramentas:

Para a fixação do aparelho necessita de:

• parafusos (M4) com anilhas e porcas de auto-bloqueio ou
• parafusos para chapas ou madeira

Fixe o aparelho da seguinte forma:

▶Segure o aparelho no local de instalação escolhido por si.
▶Marque os pontos de fixação.
▶Fixe o aparelho, aparafusando um parafuso de cada vez através das perfurações dos suportes.

8 Ligar o aparelho

8.1 Ligar à alimentação da bateria e da tensão

Ligar a bateria

Durante a conexão da bateria, respeite as seguintes indicações:

PRECAUÇÃO!

• É imprescindível que evite o contacto com o líquido da bateria!

• Baterias com curto-circuito não devem ser carregadas, uma vez que devido ao sobreaquecimento podem ser gerados gases explosivos.

• Ao apertar tenha atenção para que os pólos da bateria estejam limpos.

• Tenha atenção a uma fixação segura do conector.
• Seleccione um diâmetro suficiente para o cabo de ligação (ver capítulo "Dados técnicos" na página 316).
• Coloque os cabos de acordo com a VDE 100 (Alemanha).
• Conecte o cabo negativo diretamente ao pólo negativo da bateria, não ao chassis de um veículo ou barco.
• Utilize a seguinte cor de cabo:
• vermelho: ligação positiva
• preto: ligação negativa
• Tenha atenção para que a polaridade não seja trocada. Uma polaridade errada das ligações pode causar uma avaria no aparelho.

Coloque o cabo positivo do carregador de baterias para o pólo positivo da bateria e ligue-o aí.
Coloque o cabo negativo do carregador de baterias para o pólo negativo da bateria e ligue-o aí.

Ligar à tensão de 230-V

Insira o cabo de ligação de 230-V fornecido na tomada “AC INPUT” do carregador de baterias MCA.
Ligue o aparelho com o cabo de ligação de 230-V a uma tomada de 230 V ligada à terra e protegida por um fusível FI.

8.2 Variantes de carregamento

fig. 3, página 5
Sensor da bateria MCA-HS1 (IBS)	Perfect Control MPC01
-	-
√-√-
√	√

fig. 4, página 5
Controlo remotoMCA-RC1	Sensor da temperaturaMCA-TS1 ou Sensor da bateriaMCA-HS1 (IBS)
	-
	- √
√	√

• sem; √ com

Carregar a bateria

▶Ligue a bateria à tomada "DC OUTPUT" do carregador de baterias MCA.
- Tenha atenção à polaridade correta das ligações.

Carregar a bateria de arranque (apenas MCA1215, 1225, 1235)

Ligue a bateria de arranque à tomada “ESB” do carregador de baterias MCA.
- Tenha atenção à polaridade correta das ligações.

Carregamento com sensor de temperatura MCA-TS1 (acessório)

▶Ligue o sensor de temperatura à ligação TEMP/LIN.
√A tensão de carregamento é então adaptada em função da temperatura medida.

Carregamento com sensor de bateria IBS MCA-HS1 (acessório)

▶Ligue o sensor da bateria à ligação TEMP/LIN.
√O sensor da bateria envia a temperatura da bateria e a tensão da bateria para o aparelho de carregamento através da porta de comunicação LIN. A tensão de carregamento é então regulada em função da temperatura. De igual modo, uma possível perda de tensão é compensada nos cabos de ligação.

Carregamento com o sistema de gestão de baterias PerfectControl MPC01 (acessório)

Coloque os interruptores DIP 1 a 3 no carregador de baterias MCA em "ON" (ver capítulo "Ajustar o interruptor DIP" na página 309).

Para informações detalhadas consulte por favor o manual de instruções do MPC01.

Carregamento com controlo remoto MCA-RC1 (acessório)

OBSERVAÇÃO

O comprimento do cabo RJ-11-deve ser no máximo de 7 m.

▶ Insira um lado do cabo RJ-11 na tomada (fig. 10 3, página 7) do MCA-RC1.
▶Insira o outro lado do cabo RJ-11 na tomada TEMP/LIN1 do carregador de baterias MCA.

8.3 Esquemas de ligações

Exemplo do esquema de ligação de 12 V: ver fig. 5, página 6

Pos. na fig. 5, página 6	Explicação/Função
1 Carregador MCA
2 Consumidores
3 PerfectControl MPC01
4 Sensor de bateria IBS de 12 V
5 Bateria de 12 V
6 Fusível
7 Bateria de arranque

Exemplo do esquema de ligação de 24 V: ver fig. 6, página 6

Pos. na fig. 6, página 6	Explicação/Função
1 Carregador MCA
2 Consumidores
3 PerfectControl MPC01
4 Sensor de bateria IBS de 24 V
5 Bateria de 12 V
6 Fusível

8.4 Ocupação dos pinos

Os pinos da tomada Bus TEMP/LIN1 estão ocupados da seguinte forma:

Pin in fig. 7, página 6	Ocupação
1	R	-	V	C	C
2	GND
3	T	E	M	P
4	B	A	T	-
5 LIN BUS DATA I/O
6	B	A	T	+

Os pinos da tomada Bus LIN2 estão ocupados da seguinte forma:

Pin in fig. 7, página 6	Ocupação
1	R	-	V	C	C
2	B	A	T	-
3	NC
4	B	A	T	-
5 LIN BUS DATA I/O
6	B	A	T	+

Os pinos da tomada Bus CN2 (sinal de alarme e comando do ventilador) estão ocupados da seguinte forma:

Pin in fig. 8, página 6	Ocupação
1 NC (Normally Closed): contacto de repouso
2 NO (Normally Open): contacto de trabalho
3 COM (Common): contacto alternado
4 Modo suspenso do comando
5	GND
4 – 5 em ponte Modo suspenso ligado
4 – 5 aberto Modo suspenso desligado

Os pinos da tomada ESB (ligação da bateria de arranque) estão ocupados da seguinte forma:

Pin in fig. 9, página 6	Ocupação
+	VCC
-	GND

8.5 Ajustar o interruptor DIP

Pode ajustar o aparelho com a ajuda do interruptor DIP.

O S1 ajusta o valor da tensão, com a qual o aparelho comuta da fase I (Bulk) para a fase U0 (Absorption) (ver também capítulo “Função de carregamento da bateria” na página 301). O S3 tem de estar em “OFF”.

O S2 ajusta a tensão de conservação. O S3 tem de estar em "OFF".

Quando está ligado um sensor de bateria a tensão de saída é adaptada à temperatura em ambas as seguintes funções:

● MCA 12xx: -20 mV/°C
● MCA 24xx: -40 mV/°C

O S3 liga o modo Power quando o S1 ou o S2 ou ambos estão em “Off”. No modo Power a proteção contra curto circuito, sobretensão e sobreaquecimento é comandada através do sensor interno.

Quando o S1, S2 e S3 estão em “On” o comando está autorizado através de aparelhos externos. Neste modo, são ajustados p.ex. o tipo de bateria e a tensão de carregamento através de um aparelho externo.

S4 determina a função do ventilador. Quando o S4 está em “On”, o ventilador é ligado para o modo suspenso (modo de redução de ruídos). Quando o S4 está em “Off” o ventilador não é regulado.

Ajuste por intermédio dos interruptores DIP (fig. 11 página 7) as funções e valores desejados:

– Ajustar a tensão de comutação:

Interruptor 1 Interruptor 3 Tensão de comutação

ON OFF 14,4 V / 28,8 V

OFF OFF 14,7 V / 29,4 V

– Ajustar a tensão de conservação

Interruptor 2 Interruptor 3 Tensão de conservação

- Desbloqueio do controlador para aparelhos externos (por ex. MPC01, não válido para MCA-RC1):

Interruptor 1 Interruptor 2 Interruptor 3

ON ON ON

- Ligar o modo suspenso

Interruptor 4

ON

9 Utilizar o aparelho

▶Coloque o interruptor de ligar/desligar na posição “On”.

Para desligar, coloque o interruptor de ligar/desligar na posição "Off".

√Dependendo do estado de carregamento da bateria, o carregador de bateria arranca com o carregamento ou fornece uma corrente de conservação.

√ O LED de estado (fig. 1 5, página 3) indica o estado da bateria (ver a seguinte tabela e capítulo “Função de carregamento da bateria” na página 301).

Indicação Significado
cor de laranja, pisca rápido Fase 1
Cor de laranja, pisca lento Fase 2
cor de laranja, luz permanente Fase 3
Verde, luz permanente	Fase 4
Verde, pisca lento	Fase 5
Vermelho, luz permanente	Curto-circuito ou fusível fundido
Vermelho, pisca rápido	Bateria ou carregador de baterias sobreaquecido
Vermelho, pisca lento	Sobretensão ou subtensão da bateria
Vermelho, pisca duas vezes	Falha ventilador
Vermelho, pisca lento duas vezes	Erro ao ligar a bateria de arranque

OBSERVAÇÃO

No caso de avaria (o LED de estado está vermelho), consulte o capítulo “Eliminação de erros” na página 314).

Quando tiver ligado o controlo remoto MCA-RC1 (acessório)

▶Ligue ou desligue o modo suspenso (modo de redução de ruídos) com o botão “Sleep Mode”.(fig. 10 2, página 7).

No modo suspenso o ventilador não é regulado.

√ O LED (fig. 10 1, página 7) no MCA-RC1 indica o estado da bateria (ver a tabela seguinte).

Modo Indicação Significado
Modo suspenso ligado	cor de laranja, luz permanente	Fase 1 até 5
Modo suspenso desligado	Verde, pisca lento	Fase 1 até 4
	Verde, luz permanente	Fase 5
Erro Vermelho, luz permanente		Curto-circuito ou fusível fundido

OBSERVAÇÃO

No caso de avaria (o LED de estado está vermelho), consulte o capítulo “Eliminação de erros” na página 314).

10 Conservar e limpar o aparelho

NOTA!

Não utilize materiais afiados ou duros para a limpeza, uma vez que podem causar danos no aparelho.

▶Separe o aparelho da alimentação de corrente de 230 V.
▶Separe o aparelho da bateria.
▶Proteja o aparelho contra nova ligação.
▶Limpe o aparelho regularmente com um pano húmido.
▶Limpe regularmente as aberturas de ventilação.
▶Verifique os cabos eléctricos, no mínimo, uma vez por ano. Elimine danos como ligações soltas, cabos queimados, etc.

11 Eliminação de erros

O LED “estado” (fig. 1 5, página 3) exibe o erro:

Indicação LED Causa Eliminação

Piscar vermelho lento Subtensão da bateria ou sobretensão da bateria		Verifique a bateria.Desligue o carregador de baterias e volte e ligar.
		Bateria com defeito Substitua a bateria.
Piscar vermelho rápido	Sobrecarga térmica Garanta uma ventilação melhor do carregador de baterias ou da bateria.Certifique-se de que não são obstruídas aberturas de ventilação.Diminua eventualmente a temperatura ambiente.
Luz permanente vermelha	Curto-circuito, polarização errada ou fusível fundido	Ligue o carregador de baterias com a polaridade correcta.Elimine o curto-circuito.Verifique se o fusível disparou e substitua-o, caso necessário.
Piscar a vermelho duas vezes	Avaria do ventilador Verifique o ventilador quanto a suji-dade ou avaria.
Piscar duas vezes a vermelho lento	Erro ao ligar a bateria de arranque	Verificar a ligação da bateria de arranque quanto a curto-circuito.

OBSERVAÇÃO

No caso de dúvidas ou perguntas sobre os dados da bateria, por favor consulte o fabricante da bateria.

12 Garantia

É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor.

Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:

• uma cópia da factura com a data de aquisição,
• um motivo de reclamação ou uma descrição da falha.

13 Eliminação

▶Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.

14 Dados técnicos

Dados técnicos gerais

	MCA12xx, MCA24xx
Tipos de baterias Ácidos de chumbo, Gel, AGM, iões de lítio
Dissipação térmica Ventilador
Modo de carregamento de 5 níveis
Temperatura ambiente máxima -20 °C – +50 °C	°C
Temperatura de armazenamento -40 °C – +85 °C	°C
Humidade do ar 20 – 90 %
Coeficiente de temperatura ± 0,03 %/°C (0 – 50 °C)
Compensação da temperatura (MCA12xx)Compensação da temperatura (MCA24xx)	-20 mV/°C (sensor da bateria)-40 mV/°C (sensor da bateria)
Vibração 10 – 500 Hz	2 g para 10 min/ciclo dentro de 60 min para o eixo X, Y e Z
Isolamento de tensão I/P – O/P: 4 kV~	I/P – FG: 1,7 kV~O/P – FG: 0,7 kV~
Resistência de isolamento	I/P – O/P: 100 MΩ/500 V==
Sinal de alarme	através de contactos de relé
Comunicação	através de LIN-BUS
Modo suspenso (modo de redução de ruídos)	através de controlo remoto (acessório) ou interruptor DIP
Controlo remoto (acessório)	Interruptor de ligar/desligar, LED de três cores, modo suspenso comutável
Verificação/Certificado	CEEm conformidade com a diretiva CEM2004/108/CE incl. 2009/19/CE e diretivasobre baixa tensão 2006/95/CEEN 60335-1EN 60335-2-29EN 55022EN 61000-3-2EN 61000-3-3EN 61000-4-2, 3, 4, 5, 6, 8, 11ENV 50204

Dispositivos de protecção

	MCA12xx, MCA24xx
Curto-circuito do lado da saída a corrente é reduzida para 25 % da corrente máxima
Sobretensão 16 V
Sobretemperatura do carregador de baterias	100 °C ± 5 °C (medido internamente)
Sobretemperatura da bateria	52 °C ± 5 °C (com sensor de bateria)

Dados de entrada

	MCA1215	MCA1225 M	CA1235 MCA	A1250 MCA	1280
Corrente nominal de entrada 90 – 260 V~
Correcção do factor de potência	>97 % (carga total)
Frequência de entrada 50 Hz –	60 Hz
Grau de eficiência com 230 V~	87 %
Corrente de fuga < 1 mA bei 240 V~
Corrente de entrada com 100 V~	2,5	A	4,1	A	6,2
Corrente de entrada com 240 V~	1,07	A	1,8	A	2,8

	MCA2415	MCA2425 M	CA2440
Corrente nominal de entrada 90 – 260 V~
Correcção do factor de potência	>97 % (carga total)
Frequência de entrada	50 Hz – 60 Hz
Grau de eficiência com 230 V~	90 %
Corrente de fuga	< 1 mA bei 240 V~
Corrente de entrada com 100 V~	4,2 A 8,3	A 13,3	A
Corrente de entrada com 240 V~	1,7 A 3,6	A 5,4 A

Dados de saída

	MCA1215	MCA1225 M	CA1235 MCA	CA1250 MCA	CA1280
Tensão de carga 14,4 V / 14,7 V
Carregamento de conservação	13,8 V
Corrente de carga nominal	15 A	25 A	35 A	50 A	80 A
Corrente de carga 0 – 15 A 0 –	25 A 0 – 35	A 0 – 50 A 0	– 80 A
S a í	d	a	s		1
Saídas ESB(Bateria de arranque)	1	1	1	–	–
Tensão de carga ESB 13,8 V 13,8 V 13,8 V
Corrente de carga ESB	2 A	2 A	2 A	–	–

2

	MCA2415	MCA2425 M	CA2440
Tensão de carga	28,8 V / 29,4 V
Carregamento de conservação	27,6 V
Corrente de carga nominal	12,5 A	25 A	40 A
Corrente de carga	0 – 12,5 A	0 – 25 A 0	– 40 A
S a í	d	a	s

2 3

Números dos artigos, dimensões e peso

	MCA1215 MCA	1225 MCA1235
N° do art. 9102500027 9102500028 9102500029
Medidas Cx Lx A (mm) 238x179x63 238x179x63 274x179x63
Peso 1,6 kg 1,7 kg 1,9 kg

	MCA1250 MCA1280
N° do art. 9102500030 9102500031
Medidas Cx Lx A (mm) 283x208,5x75 303x208,5x75
Peso 3,1 kg 3,9 kg

	MCA2415 MCA	2425 MCA2440
N° do art. 9102500032 9102500033 9102500034
Medidas Cx Lx A (mm) 238x179x63 283x208,5x75 303x208,5x75
Peso 1,6 kg 2,9 kg 3,9 kg

Dados técnicos MCA-RC1 (acessório)

	MCA-RC1
N.° art. 9102500037
Corrente nominal de entrada	10,5 – 15 V==
Consumo de corrente em standby	< 40 mA
Temperatura ambiente máxima	-10 °C – +45 °C
Temperatura de armazenamento	-30 °C – +70 °C
