MANUALE UTENTE PerfectCharge MCP1204 WAECO
Istruzioni per l'uso
NL 103 Acculader
Gebruiksaanwijzing
DA 122 Batterilader
Prima di effettuare la messa in funzione, leggere accuratamente questo manuale di istruzioni, conservarlo e, nel caso in cui il prodotto venga consegnato ad un altro utente, consegnare anche le relative istruzioni.
Indice
1 Spiegazione dei simboli 84
2 Indicazioni di sicurezza generali 85
3 Dotazione....90
4 Accessori....90
5 Uso conforme alla destinazione....91
6 Descrizione tecnica 91
7 Impiego del caricabatterie 96
8 Impiego degli accessori 98
9 Cura e pulizia del caricabatterie....99
10 Eliminazione dei guasti 100
11 Garanzia 101
12 Smaltimento .... 101
13 Specifiche tecniche 102
1 Spiegazione dei simboli
PERICOLO!
Avviso di sicurezza: la mancata osservanza di questo avviso comporta ferite gravi anche mortali.
AVVERTENZA!
Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali.
ATTENZIONE!
Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni.
AVVISO!
La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.
NOTA
Informazioni integranti relative all'impiego del prodotto.
Modalità di intervento: questo simbolo indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo.
√ Questo simbolo descrive il risultato di un intervento.
Fig. 1 5, pagina 3: questi dati si riferiscono ad un elemento in una figura, in questo caso alla “posizione 5 nella figura 1 a pagina 3”.
2 Indicazioni di sicurezza generali
2.1 Sicurezza generale
Il produttore non si assume nessuna responsabilità per danni nei seguenti casi:
- errori di montaggio o di allacciamento
- danni al prodotto dovuti a influenze meccaniche o a sovratensioni
- modifiche al prodotto senza esplicita autorizzazione del produttore
- impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni
Durante l'uso di apparecchi elettrici attenersi alle misure di sicurezza fondamentali descritte qui di seguito per proteggersi da:
- scosse elettriche
• pericolo di incendio - lesioni
2.2 Sicurezza di base
PERICOLO!
- In caso di incendio usare un estintore per apparecchi elettrici.
AVVERTENZA!
- Utilizzare l'apparecchio solo in conformità all'uso previsto.
- Fare attenzione che il morsetto rosso e quello nero non entrino mai in contatto.
- Scollegare l'apparecchio dalla rete
- prima di effettuare la pulizia e la cura
- dopo ogni utilizzo
- prima di sostituire un fusibile
- Se l'apparecchio o il cavo di collegamento presentano danni visibili, non mettere in funzione il dispositivo.
- Se il cavo di collegamento di questo apparecchio viene danneggiato, esso deve essere sostituito dal produttore, dal suo servizio assistenza clienti o da personale ugualmente qualificato, al fine di evitare pericoli.
- Questo apparecchio può essere riparato solo da personale specializzato. Possono insorgere gravi pericoli in seguito a riparazioni non eseguite in maniera corretta.
- L'apparecchio non può essere aperto in modo improprio altrimenti la classe di protezione IP65 non può essere garantita.
- Il presente apparecchio può essere usato sia da bambini dagli 8 anni in su, sia da persone con ridotte capacità fisiche, sensoriali o mentali o con poca esperienza o conoscenze, se non lasciati soli o se istruiti sull'utilizzo sicuro dell'apparecchio e in grado di capire i pericoli che possono sorgere.
● Gli elettrodomestici non sono giocattoli!
Conservare e utilizzare l'apparecchio lontano dalla portata dei bambini.
- Sorvegliare i bambini per evitare che giochino con l'apparecchio.
AVVISO!
- Prima della messa in funzione, confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.
- Assicurarsi che altri oggetti non causino un cortocircuito sui contatti dell'apparecchio.
- Non estrarre mai la spina dalla presa tirando il cavo di collegamento.
- Immagazzinare l'apparecchio in un luogo fresco e asciutto.
2.3 Sicurezza durante il collegamento elettrico dell'apparecchio
PERICOLO! Pericolo di morte a causa di scossa elettrica!
- In caso di collegamento su imbarcazioni:
Se gli apparecchi elettrici vengono collegati in modo errato sulle imbarcazioni, possono verificarsi danni all'imbarcazione dovuti a corrosione. L'apparecchio deve essere collegato da un elettricista competente in campo navale.
- Quando si eseguono lavori agli impianti elettrici, assicurarsi che nelle vicinanze si trovi qualcuno in grado di intervenire in caso di necessità.
AVVERTENZA!
- Utilizzare sempre prese collegate a terra e protette da un interruttore differenziale di protezione.
- Accertarsi che la sezione del cavo sia sufficientemente ampia.
- Posare le linee in modo che non possano essere danneggiate se fatte passare attraverso porte o cofani del motore. Cavi schiacciati possono causare lesioni mortali.
ATTENZIONE!
- Posare i cavi in modo tale che non sussista pericolo di inciampo e che si possano escludere eventuali danni al cavo.
2.4 Sicurezza durante l'utilizzo del dispositivo
PERICOLO! Pericolo di morte a causa di scossa elettrica!
- Non toccare mai i cavi nudi a mani nude. Questo vale soprattutto per il funzionamento con rete di alimentazione in corrente alternata.
- Per essere in grado di staccare velocemente l'apparecchio dalla rete in caso di pericolo, è necessario che la presa si trovi nelle vicinanze dell'apparecchio e che sia facilmente accessibile.
AVVERTENZA!
- Utilizzare l'apparecchio esclusivamente in ambienti chiusi ben aerati.
- Non impiegare l'apparecchio in luoghi chiusi con batterie al piombo acido. Queste batterie sprigionano gas di idrogeno esplosivo che una semplice scintilla ai collegamenti elettrici può fare infiammare.
ATTENZIONE!
- Non azionare il dispositivo
– in ambienti salini, umidi o bagnati,
– in prossimità di vapori aggressivi,
- in prossimità di materiali infiammabili,
- in zone a rischio di esplosione.
- Prima della messa in funzione, assicurarsi che la linea di alimentazione e la spina siano asciutte.
- Interrompere sempre l'alimentazione elettrica qualora si operi sull'apparecchio.
- Notare che, anche dopo l'attivazione del dispositivo di protezione (fusibile), alcuni componenti dell'apparecchio possono rimanere sotto tensione.
- Non staccare nessun cavo se l'apparecchio è ancora in funzione.
AVVISO!
- Accertarsi che ci sia una buona aerazione.
2.5 Sicurezza durante l'uso delle batterie
AVVERTENZA!
- Le batterie possono contenere acidi aggressivi e corrosivi. Evitare che il liquido delle batterie venga a contatto con la pelle. Qualora si verifichi un contatto, lavare accuratamente la parte del corpo compromessa con acqua. Qualora si verifichino ferite dovute all'acido, chiamare immediatamente un medico.
ATTENZIONE!
- Quando si opera sulle batterie non indossare oggetti di metallo ad es. orecchini o anelli.
Le batterie al piombo acido possono creare correnti di cortocircuito che possono causare gravi ustioni.
- Pericolo di esplosioni!
Non cercare mai di caricare una batteria congelata o difettosa. In questo caso collocare la batteria in un luogo non esposto al gelo e aspettare finché la batteria non si è adattata alla temperatura ambiente. Solo allora è possibile avviare la fase di carica.
- Portare occhiali e abbigliamento di protezione quando si lavora con le batterie. Quando si opera con le batterie, evitare di toccarsi gli occhi.
- Non fumare e assicurarsi che non vengano prodotte scintille in prossimità del motore o della batteria.
AVVISO!
- Utilizzare esclusivamente batterie ricaricabili.
- Evitare che componenti metallici cadano sulla batteria. Questo può provocare scintille o cortocircuitare la batteria e altri componenti elettrici.
- Durante il collegamento accertarsi che la polarità sia corretta.
- Osservare i manuali del produttore della batteria, del produttore dell'impianto oppure del veicolo dove la batteria viene utilizzata.
- Qualora sia necessario smontare la batteria, staccare come prima cosa il collegamento a massa. Prima di smontarla, staccare tutti i relativi collegamenti e utenze dalla batteria.
3 D o t a z i o n
Pos. in
fig. 1,
pagina 3
Denominazione
1 Caricabatterie
2 Cavo di collegamento con spina da 12 V (accendisigari)
3 Cavo di collegamento con capicorda
4 Cavo di collegamento con morsetti della batteria
- Istruzioni per l'uso
4 Accessori
Disponibili come accessori (non in dotazione):
Denominazione N. art.
Indicatore di carica della batteria 9102500078 (incluso cavo di collegamento con capicorda)
Supporto a muro per caricabatterie 9102500079
5 Uso conforme alla destinazione
Il caricabatterie (MCP1204: n. art. 9102500070, MCP1207: n. art. 9102500071) può caricare o alimentare, attraverso una tensione di mantenimento, batterie da 12 V impiegate per produrre energia su veicoli o imbarcazioni.
Il caricabatterie può essere utilizzato con i seguenti tipi di batterie:
Il caricabatterie non può essere utilizzato con altri tipi di batterie (ad es. NiCd, NiMH ecc.) o con batterie difettose (ad es. con celle in cortocircuito).
Il caricabatterie è adatto esclusivamente per il funzionamento in luoghi chiusi.
Il caricabatterie non è adatto per essere montato in modo fisso. A tal fine deve essere utilizzato il supporto da parete (accessorio; n. art. 9102500079).
6 Descrizione tecnica
Il caricabatterie carica batterie utilizzate su veicoli o imbarcazioni come sorgente di tensione oppure le alimenta attraverso una tensione di mantenimento, in modo che non si scarichino.
La durata della maggior parte delle batterie al piombo viene ridotta dal cosiddetto fenomeno di solfonazione. Il solfato di piombo con il passare del tempo forma grossi cristalli lisci. Di conseguenza scompare la struttura amorfa spugnosa. La capacità di carica e quindi l'autonomia di carica si riducono sistematicamente e la batteria invecchia.
Il caricabatterie opera in alcuni punti della sua caratteristica di carica con frequenze specifiche. In questo modo i cristalli vengono stimolati a oscillare nella loro frequenza e si decompongono, riacquistando la loro struttura amorfa. Le loro molecole possono essere nuovamente integrate nel processo di carica. In questo modo la tensione di carica, la corrente di prova a freddo e la capacità della batteria aumentano di nuovo.
Tutte le batterie al piombo vengono preservate da un invecchiamento precoce se vengono caricate regolarmente con il caricabatterie.
Il caricabatterie può essere utilizzato in tre modalità di funzionamento:
- Modalità 1: modalità di carica con 14,4 V
Questa modalità viene utilizzata per batterie al piombo, al gel e per batterie esenti da manutenzione. - Modalità 2: modalità di carica con 14,7 V
Questa modalità viene utilizzata per batterie AGM. - Modalità 3: tensione di alimentazione pari a 13,7 V (la batteria non è collegata)
Questa modalità serve per il funzionamento come alimentatore, ad es. per alimentare il veicolo con la tensione di alimentazione in caso di sostituzione della batteria o in caso di lavori di manutenzione con apparecchi di servizio.
Per una conservazione fissa, l'apparecchio può essere montato alla parete con il supporto a muro (accessorio).
Inoltre può essere utilizzato anche un indicatore esterno di carica della batteria (accessorio). Esso indica la capacità della batteria e può essere collegato in modo permanente alla batteria mediante un cavo di collegamento con capicorda. Se la batteria viene visualizzata come scarica, un caricabatterie può essere collegato all'indicatore di carica della batteria e caricare la batteria direttamente.
L'indicatore di carica della batteria può essere fissato con un supporto a muro a una parete o al supporto a muro di un caricabatterie.
6.1 Elementi di comando
| Pos. in fig. 2, Denominazione Descrizione pagina 3 |
| 1 LED di stato Vedi capitolo “Spie di funzionamento” a pagina 94 |
| 2 Pulsante Seleziona la modalità di funzionamento:Modalità 1: tenere premuto il pulsante per 1 s (la batteria è collegata)Modalità 2: tenere premuto il pulsante per 5 s (la batteria è collegata)Modalità 3: tenere premuto il pulsante per 10 s (la batteria non è collegata) |
| 3 Cavo da 230 V Collegamento alla tensione di rete |
| 4 Cavo da 12 V Collegamento per il cavo di collegamento |
| 5 Vano cavi Per alloggiare i cavi di collegamento |
6.2 Spie di funzionamento
Denominazione Descrizione
LED rosso Lampeggio: la polarità è invertita oppure la tensione della batteria è inferiore a 9 V.
Luce fissa: il collegamento con la batteria è stato interrotto durante la fase di ricarica.
LED verde Luce fissa: la modalità 1 o 3 è attiva.
Lampeggio: la modalità 2 è attiva.
LED blu I LED mostrano nella modalità 1 e 2 la fase in cui si trova il caricabatterie (vedi tabella seguente).
I LED lampeggiano in sequenza se il caricabatterie si trova nello stato di manutenzione (la tensione di rete è collegata, la batteria non è collegata).
I LED lampeggiano contemporaneamente se il caricabatterie è pronto per il funzionamento (la tensione di rete è collegata, la batteria è collegata, il pulsante non è stato premuto).
Significato dei LED blu (modalità 1 e 2)

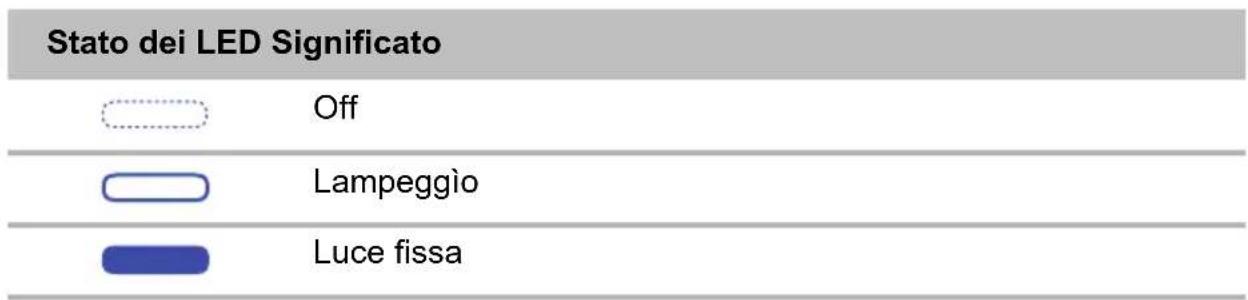

Legenda della figura:


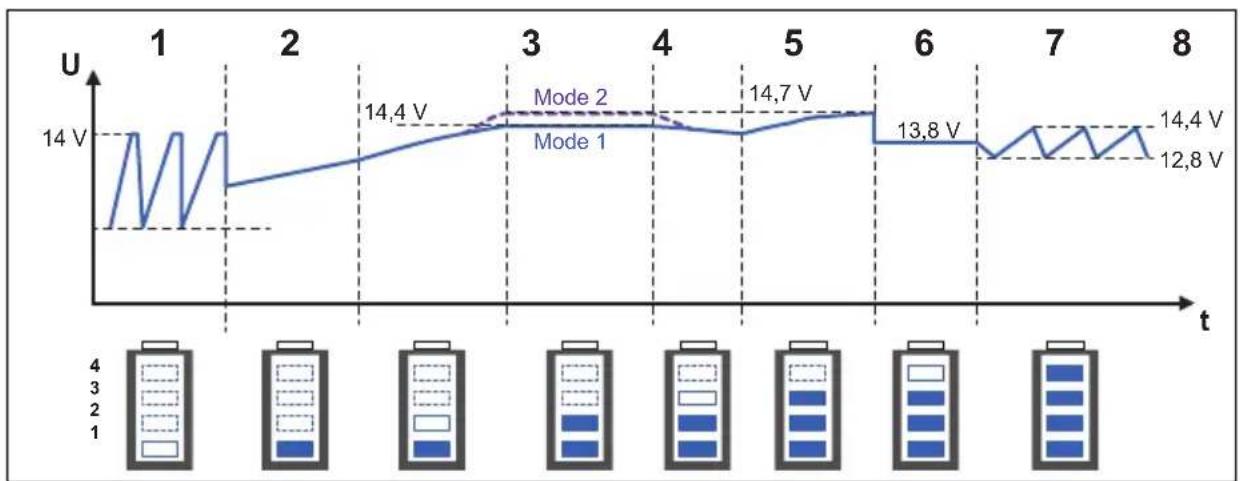

Il caricabatterie funziona in otto fasi (fig. 3, pagina 4).
1: desolfatazione (Desulphation)
In questa fase le batterie solfatate vengono stimolate. La corrente e la tensione pulsano in modo che il solfato si decomponga e riacquisti la sua struttura amorfa. Viene ripristinata la capacità della batteria.
2: soft start
In questa fase viene verificata la capacità di carica della batteria in base alla potenza assorbita. Se la batteria è guasta, la fase di ricarica viene interrotta.
3: fase I (bulk)
La batteria scarica viene caricata con corrente costante (corrente di carica al 100 %). Non appena la batteria ha raggiunto la tensione di carica, la corrente di carica diminuisce.
Durante questa fase la tensione rimane costante (U0). Se la batteria è completamente carica, la fase U0 è terminata.
5: analisi
In questa fase viene verificato il mantenimento della carica da parte della batteria. Se la tensione scende troppo rapidamente, la batteria non riesce a mantenere la carica e deve essere sostituita.
6: ricondizionamento (recond)
In questa fase la tensione viene nuovamente aumentata per determinare una formazione controllata di gas nella batteria. La formazione di gas impedisce la stratificazione dell'acido (diverse concentrazioni di acido nelle celle della batteria).
7: fase U (float)
In questa fase il caricabatterie commuta sulla carica di mantenimento. La tensione della batteria viene mantenuta al 100 %.
8: Manutenzione (maintenance)
Nella fase di manutenzione la tensione di carica viene spenta e la tensione della batteria misurata in modo permanente. Se è sotto 12,8 V, il caricabatterie carica la batteria al massimo a 14,4 V. Poi il caricabatterie disattiva di nuovo la tensione di carica e misura nuovamente la tensione della batteria.
In questo modo è possibile ad es. garantire una sicura conservazione durante i mesi invernali.
7 Impiego del caricabatterie
AVVISO!
Fare attenzione a non invertire la polarità:
- morsetto positivo della batteria: morsetto rosso
- morsetto negativo della batteria: morsetto nero
L'inversione di polarità può danneggiare il caricabatterie.
7.1 Collegamento del caricatore per batterie
▶ Controllare se lo stato della batteria è corretto
▶ Controllare:
- se l'alloggiamento della batteria è danneggiato
- lo stato del liquido della batteria
Rabboccare la batteria eventualmente con il fluido richiesto dal produttore.
- i contatti dei poli
Pulire ed eliminare l'eventuale sporcizia.
Collegare il cavo di rete del caricabatterie alla rete di alimentazione alternata da 230 V.
In caso di impiego del cavo di collegamento con la spina da 12 V: inserire l'accensione del veicolo.
Collegamento del caricabatterie alla batteria (fig. 4, pagina 4)
NOTA
Il cavo di collegamento con la spina da 12 V è adatto per l'impiego di cavi e accessori Waeco.
▶ Inserire la spina di carica (1) nella presa da 12 V (ad es. accendisigari) oppure...
▶ ... collegare il cavo di collegamento (2) con i morsetti della batteria alla batteria (3) o ai punti di carica della batteria previsti sul lato veicolo.
7.2 Impiego del caricabatterie
▶ Selezionare la modalità desiderata:
Modalità 1 (la batteria è collegata): premere il pulsante per 1 s.
Modalità 2 (la batteria è collegata): premere il pulsante per 5 s.
Modalità 3 (la batteria non è collegata): premere il pulsante per 10 s.
√ Nella modalità 1 e 2 si avvia la fase di ricarica. Nella modalità 3 si avvia l'alimentazione con tensione di alimentazione costante.
√ I LED mostrano lo stato di avanzamento della carica della batteria del caricabatterie (vedi capitolo “Spie di funzionamento” a pagina 94).
▶ Per terminare la fase di ricarica, premere nuovamente il pulsante.
NOTA
Se il LED rosso lampeggia, perché la tensione della batteria si trova al di sotto di 9 V, è possibile caricare la batteria oltre 9 V nella modalità 3. A tal fine scollegare la batteria e commutare nella modalità 3. Se la batteria è caricata sopra 9 V, è possibile commutare di nuovo il caricabatterie nella modalità 1 o 2 per avviare una fase di ricarica regolare.
8 Impiego degli accessori
NOTA
Gli accessori non sono inclusi nella dotazione.
In caso di domande sugli accessori rivolgersi al proprio Punto di Assistenza.
8.1 Conservazione del caricabatterie sul supporto a muro
Indicazioni per il montaggio
Per la scelta del luogo di montaggio del supporto a muro, osservare le seguenti indicazioni:
- Il supporto a muro deve essere montato in un punto protetto dall'umidità.
- Non montare il supporto a muro in ambienti con presenza di materiali infiammabili.
- Non montare il supporto a muro in ambienti polverosi.
- La superficie di montaggio deve essere piana e sufficientemente stabile.
Montaggio del supporto a muro
Montare il supporto a muro come segue (fig. 5, pagina 5):
Fissare il supporto a muro (1) nel luogo scelto per l'installazione.
▶ Fissare l'adattatore (2) al caricabatterie (3).
Conservazione del caricabatterie
Conservare il caricabatterie come segue (fig. 5, pagina 5):
Inserire il caricabatterie (3) con l'adattatore rivolto verso l'alto nei supporti con estremità coniche.
Per scollegare il caricabatterie, sollevarlo verso l'alto estraendolo dai supporti.
8.2 Impiego del caricabatterie con l'indicatore di carica della batteria
NOTA
Le indicazioni per il collegamento all'indicatore di carica della batteria e per il suo impiego sono riportate nelle istruzioni di montaggio e d'uso dello stesso.
Collegare direttamente il caricabatterie all'indicatore di carica della batteria.
▶ Utilizzare il caricabatterie secondo la descrizione (vedi capitolo “Impiego del caricabatterie” a pagina 97).
9 Cura e pulizia del caricabatterie
AVVISO!
Per la pulizia non impiegare oggetti ruvidi o appuntiti, oppure detergenti perché potrebbero danneggiare il prodotto.
▶ Pulire il prodotto di tanto in tanto con un panno umido.
10 Eliminazione dei guasti
AVVERTENZA!
Non aprire l'apparecchio. Pericolo di scosse elettriche!
NOTA
In caso di domande specifiche sui dati del caricabatterie, rivolgersi al produttore (l'indirizzo si trova sul retro del manuale di istruzioni).
II LED rosso indica un guasto:
| Indicazione LED | Causa Soluzione | |
| Lampeggio Inversione della polarità Controllare i cavi e i collegamenti. | ||
| Lampeggio Tensione della batteria < 9 V | La batteria non può essere caricata.Sostituire la batteria. | |
| Luce fissa La batteria non è più collegata | Il collegamento con la batteria è stato interrotto durante la fase di ricarica.Controllare i cavi e i collegamenti. | |
11 Garanzia
Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.
Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:
- una copia della fattura con la data di acquisto del prodotto,
- un motivo su cui fondare il reclamo, oppure una descrizione del guasto.
12 Smaltimento
Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.
Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.
13 Specifiche tecniche
| PerfectCharge MCP1204 | PerfectCharge MCP1207 | |
| N. art.: 9102500070 910250007 | 1 | |
| Tensione nominale di ingresso: | 230 V~ | |
| Corrente max di uscita continua: | 4,0 A ± 0,25 A 7,0 A | ± 0,5 A |
| Tensione di assorbimento: | 14,4 V ± 0,2 V (modalità 1) | |
| 14,7 V ± 0,2 V (modalità 2) | ||
| Tensione di mantenimento: 13,8 | V ± 0,2 V | |
| Tensione di uscita modalità 3: 13,7 V ± 0,2 V | ||
| Corrente di carica massima: 4,0 | A 7,0 A | |
| Grado di rendimento fino a: 85 % | ||
| Tipi di batterie: | Batterie da 12 V:batterie d'avviamento al piombobatterie al gelbatterie AGMbatterie esenti da manutenzione | |
| Capacità consigliate della batteria:Carica:Carica di mantenimento: | 7 – 110 Ah7 – 180 Ah 15 – 250 Ah | 15 – 160 Ah |
| Classe di protezione: | IP65 | |
| Temperatura ambiente per funzionamento: | da -5 °C a +50 °C | |
| Temperatura ambiente per stoccaggio: | da -20 °C a +70 °C | |
| Dimensioni L x P x H: | 90 x 220 x 55 mm | 90 x 250 x 55 mm |
| Peso: | 0,5 kg | 0,7 kg |
| Omologazioni: | CE | |
7 Bruke batteriladeren
