MODE D'EMPLOI BGA450 MAKITA

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.

• Note : Les spécifications peuvent varier d'un pays à l'autre. Symboles END002-1 Les symboles utilisés pour l'outil sont indiqués ci- dessous. Assurez-vous d'avoir bien compris leur signification avant d'utiliser l'outil. ............. Portez des lunettes de sécurité. Utilisations L'outil est conçu pour le meulage, le ponçage et la coupe des métaux et pierres sans utilisation d'eau.

1. Portez toujours des lunettes de protection et des

protections d'oreilles. Il est également recommandé de porter d'autres dispositifs de protection tels qu'un masque à poussière, des gants, un casque protecteur et un tablier de travail.

2. Laissez les carters de protection en place.

3. Utilisez uniquement des meules de bonne

dimension et dont la vitesse de rotation maximale est au moins égale à la vitesse maximale de fonctionnement à vide indiquée sur la plaque signalétique de l'outil. Lors de l'utilisation des meules à moyeu déporté, assurez-vous d'utiliser exclusivement des meules renforcées de fibre de verre.

4. Avant l'utilisation, vérifiez toujours

soigneusement l'absence de fissures ou de dommages sur la meule. Remplacez immédiatement toute meule fissurée ou endommagée.

5. Pour installer et utiliser correctement les meules,

veuillez suivre les instructions du fabricant. Manipulez les meules avec soin et rangez-les en lieu sûr.

6. N'utilisez aucun raccord de réduction ou

adaptateur séparé pour adapter un trou de meule abrasive trop grand.

7. Utilisez exclusivement les flasques spécifiés pour

8. Évitez d'endommager l'axe, le flasque (tout

particulièrement la surface par laquelle il

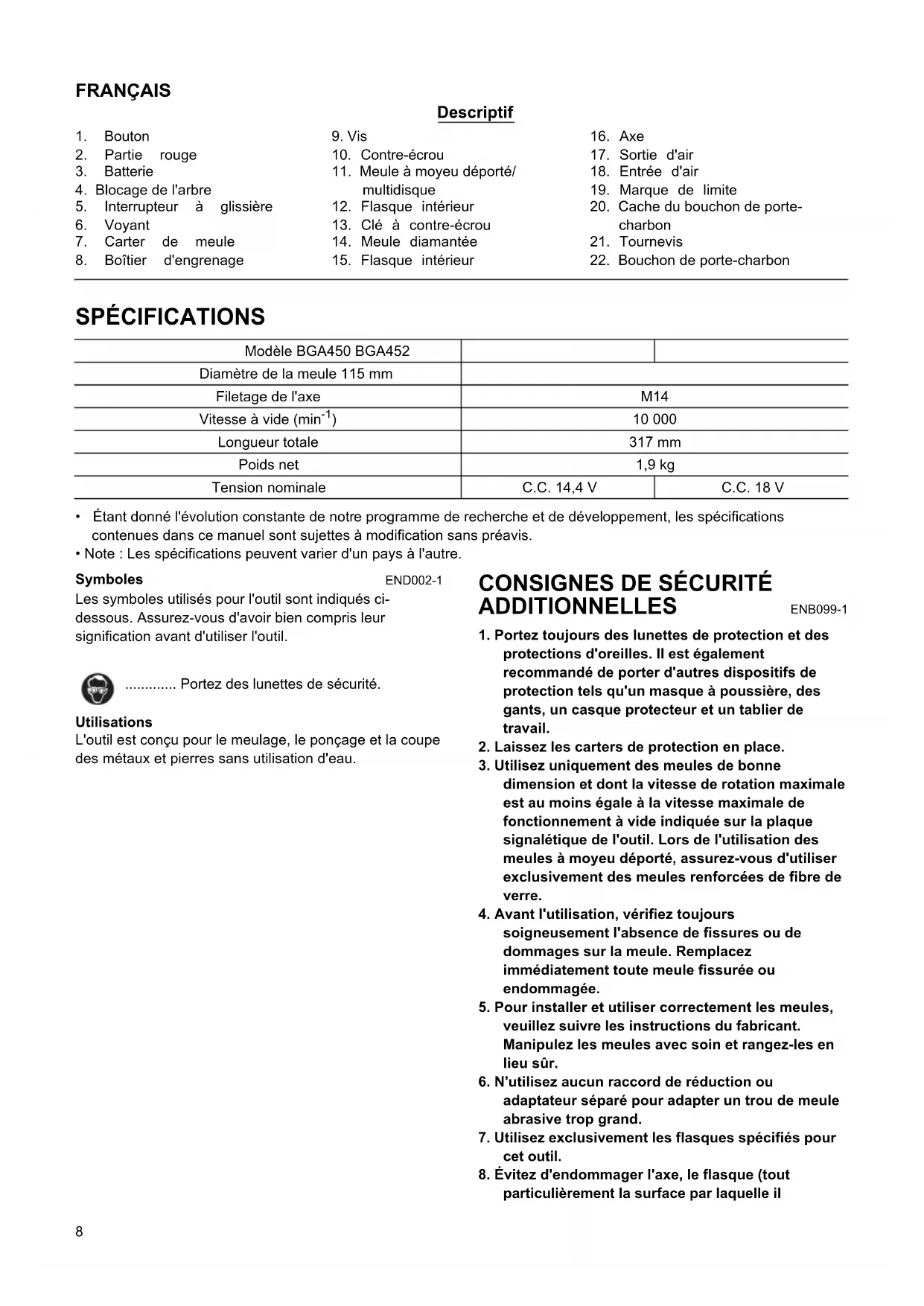

4. Blocage de l'arbre

5. Interrupteur à glissière

8. Boîtier d'engrenage

11. Meule à moyeu déporté/

12. Flasque intérieur

13. Clé à contre-écrou

15. Flasque intérieur

19. Marque de limite

20. Cache du bouchon de porte-

22. Bouchon de porte-charbon

Modèle BGA450 BGA452 Diamètre de la meule 115 mm Filetage de l'axe M14 Vitesse à vide (min

)10 000 Longueur totale 317 mm Poids net 1,9 kg Tension nominale C.C. 14,4 V C.C. 18 V9 s'installe) ou le contre-écrou. La meule risque de casser si ces pièces sont endommagées.

9. Dans le cas des outils conçus pour l'utilisation

avec une meule à trou fileté, assurez-vous que la longueur du filetage de la meule convient à la longueur de l'axe.

10. Avant d'utiliser l'outil sur la pièce à travailler,

vérifiez son bon fonctionnement en le faisant tourner à vide à vitesse maximale pendant au moins 30 secondes dans une position sans danger. Arrêtez immédiatement en cas de vibration ou de sautillement pouvant indiquer que la meule n'est pas bien installée ou qu'elle est mal équilibrée. Vérifiez ensuite l'outil pour identifier la cause du problème.

11. Assurez-vous que la pièce à travailler est

correctement soutenue.

12. Tenez l'outil fermement.

13. Gardez les mains éloignées des pièces en

14. Assurez-vous que la meule n'entre pas en contact

avec la pièce avant de mettre l'outil sous tension.

15. Utilisez la face spécifiée de la meule pour meuler.

16. Une meule tronçonneuse ne doit pas être utilisée

pour le meulage latéral.

17. Prenez garde aux étincelles qui jaillissent. Tenez

l'outil de sorte que les étincelles ne jaillissent pas vers vous, vers une personne présente ou vers un matériau inflammable.

18. Gardez à l'esprit que la meule continue de tourner

même une fois le contact coupé sur l'outil.

19. Ne touchez jamais la pièce juste après l'opération ;

elle peut être extrêmement chaude et vous risquez de vous brûler.

20. N'utilisez l'outil sur aucun matériau contenant de

21. N'utilisez ni eau ni lubrifiant de meulage.

22. Lorsque vous utilisez une meule à tronçonner,

travaillez toujours avec le carter de collecte des poussières exigé par la réglementation locale.

23. Aucune pression latérale ne doit être appliquée

sur le disque pendant la coupe. CONSERVEZ CES INSTRUCTIONS.

1. Avant d'utiliser la batterie, veuillez lire toutes les

instructions et tous les avertissements inscrits sur (1) le chargeur, (2) la batterie et (3) l'appareil alimenté par la batterie.

2. Ne démontez pas la batterie.

3. Cessez immédiatement l'utilisation si le temps de

fonctionnement devient excessivement court. Il y a risque de surchauffe et de brûlures, voire d'explosion.

4. Si l'électrolyte pénètre dans vos yeux, rincez-les à

l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.

5. Évitez de court-circuiter la batterie :

(1) Ne touchez les bornes avec aucun matériau conducteur. (2) Évitez de ranger la batterie avec d'autres objets métalliques tels que clous, pièces de monnaie, etc. (3) N'exposez pas la batterie à l'eau ou à la pluie. Un court-circuit de la batterie peut provoquer un fort courant, une surchauffe, des brûlures et même une panne.

6. Ne rangez pas l'outil ou la batterie dans des

endroits où la température risque d'atteindre ou de dépasser 50°C (122°F).

7. Ne jetez pas la batterie au feu même si elle est

sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.

8. Prenez garde d'échapper ou de heurter la batterie.

CONSERVEZ CES INSTRUCTIONS. Conseils pour assurer la durée de vie optimale de la batterie

1. Rechargez la batterie avant qu'elle ne soit

complètement épuisée. Arrêtez toujours l’outil et rechargez la batterie quand vous constatez que la puissance de l’outil diminue.

2. Ne rechargez jamais une batterie complètement

chargée. La surcharge réduit la durée de service de la batterie.

3. Chargez la batterie alors que la température de la

pièce se trouve entre 10 °C et 40 °C (50 °F et 104 °F). Avant de charger une batterie chaude, laissez-la refroidir. CONSERVEZ CES INSTRUCTIONS. DESCRIPTION DU FONCTIONNEMENT ATTENTION :

• Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant d'ajuster l'outil ou de vérifier son fonctionnement. Installation et retrait de la batterie (Fig.1)

• Mettez toujours l'outil hors tension avant d'insérer ou de retirer la batterie.

• Pour retirer la batterie, sortez-la de l'outil tout en faisant glisser le bouton à l'avant de la batterie.

• Pour insérer la batterie, alignez sa languette sur la rainure qui se trouve à l'intérieur du carter, puis glissez la batterie pour la mettre en place. Insérez-la toujours10 bien à fond, jusqu'à ce qu'elle se verrouille en émettant un léger clic. Si vous pouvez voir la partie rouge sur la face supérieure du bouton, la batterie n'est pas parfaitement verrouillée. Insérez-la à fond, jusqu'à ce que la partie rouge ne soit plus visible. Sinon, la batterie risque de tomber accidentellement de l'outil, en vous blessant ou en blessant une personne se trouvant près de vous.

• N'appliquez pas une force excessive lors de l'insertion de la batterie. Si la batterie ne glisse pas aisément, c'est qu'elle n'est pas insérée correctement. Blocage de l'arbre (Fig. 2) ATTENTION :

• N'activez jamais le blocage de l'arbre alors que l'axe bouge. Vous pourriez endommager l'outil. Appuyez sur le blocage de l'arbre pour empêcher l'axe de tourner lors de l'installation ou du retrait des accessoires. Interrupteur (Fig. 3) ATTENTION :

• Avant d'insérer la batterie dans l'outil, vérifiez toujours que la gâchette à glissière fonctionne bien et revient en position d'arrêt lorsque vous enfoncez sa partie arrière. Pour mettre l'outil en marche, glissez l'interrupteur à glissière sur la position "I" (ON). Pour une utilisation continue, appuyez sur la partie avant de l'interrupteur à glissière pour le verrouiller. Pour arrêter l'outil, appuyez sur la partie arrière de l'interrupteur à glissière, puis glissez ce dernier vers la position "O" (ARRÊT). Voyant à fonctions multiples (Fig. 4) Des voyants se trouvent en deux positions. Si vous insérez la batterie dans l'outil alors que l'interrupteur à glissière se trouve en position "O" (ARRÊT), le voyant clignote rapidement pendant environ une seconde. S'il ne clignote pas, le batterie ou le voyant est cassé. - Protection contre la surcharge - Le voyant s'allume lorsque l'outil est soumis à une surcharge. Le voyant s'éteint lorsque la charge de l'outil diminue. - Si l'outil demeure soumis à une surcharge et que le voyant demeure allumé pendant environ deux secondes, l'outil s'arrête. Cela prévient l'endommagement du moteur et des pièces qui lui sont liées. - Le cas échéant, redémarrez l'outil, déplacez l'interrupteur à glissière sur la position "O" (ARRÊT) puis à nouveau sur la position "I" (MARCHE). - Signal de remplacement de la batterie - Lorsque la charge de la batterie devient basse, le voyant s'allume plus tôt que lorsqu'elle est encore suffisante. - Fonction de prévention des redémarrages accidentels - Même si la batterie est insérée dans l'outil alors que l'interrupteur à glissière se trouve en position "I" (MARCHE), l'outil ne démarre pas. Le voyant clignote alors lentement pour indiquer que la fonction de prévention des redémarrages accidentels est activée. - Pour démarrer l'outil, glissez d'abord l'interrupteur à glissière vers la position "O" (ARRÊT) puis glissez-le vers la position "I" (MARCHE). ASSEMBLAGE ATTENTION :

• Assurez-vous toujours que l'outil est hors tension et que la batterie est retirée avant d'effectuer toute intervention sur l'outil. Installation de la poignée latérale (manche) (Fig. 5) ATTENTION :

• Avant d'utiliser l'outil, assurez-vous toujours que la poignée latérale est installée de façon sûre. Vissez la poignée latérale à fond sur la position prévue à cet effet sur l'outil, comme illustré sur la figure. Pose ou dépose du carter de meule (Fig. 6) ATTENTION :

• Lors de l'utilisation d'une meule à moyeu déportée/ multidisque, d'une meule flexible, d'une brosse métallique à touret, d'une meule à tronçonner ou d'une meule diamantée, le carter de meule doit être ajusté sur l'outil de sorte que la partie de la meule qui se trouve du côté de l'utilisateur soit toujours recouverte par le carter. Montez le carter de meule en alignant la partie saillante de la bande du carter sur l'entaille du boîtier d'engrenage. Faites ensuite tourner le carter de meule de 180 degrés. Vous devez serrer la vis fermement. Pour retirer le carter de meule, suivez la procédure d'installation en ordre inverse. Pose ou dépose de la meule à moyeu déporté/multidisque

• Utilisez toujours le carter de meule fourni lorsque la meule à moyeu déporté/multidisque est installée sur l'outil. Comme la meule peut se rompre pendant l'utilisation, le carter de meule réduit les risques de blessure. Montez le flasque intérieur sur l'axe. Ajustez la meule/le disque sur le flasque intérieur et vissez le contre-écrou sur l'axe. (Fig. 7) Pour serrer le contre-écrou, appuyez fermement sur le blocage de l'arbre pour empêcher l'axe de tourner, puis utilisez la clé à contre-écrou pour serrer fermement dans le sens des aiguilles d'une montre. (Fig. 8) Pour retirer la meule, suivez la procédure d'installation dans l'ordre inverse.11 Pose ou dépose d'une meule diamantée (accessoire en option) (Fig. 9) ATTENTION :

• Assurez-vous que la flèche de l'outil pointe dans le même sens que celle de la meule diamantée. Montez le flasque intérieur sur l'axe. Ajustez la meule diamantée sur le flasque intérieur et vissez le contre- écrou sur l'axe. Notez que le côté plat du contre-écrou doit faire face à la meule diamantée si la meule diamantée est utilisée.

• N'activez le blocage de l'arbre que lorsque l'axe ne bouge pas. UTILISATION

• Il n'est jamais nécessaire de forcer l'outil. Le poids de l'outil lui-même suffit à assurer une pression adéquate. En forçant l'outil ou en appliquant une pression excessive dessus vous courrez le risque dangereux de casser la meule.

• Remplacez TOUJOURS la meule si l’outil vous échappe pendant le meulage.

• Ne frappez JAMAIS le disque de meulage ou la meule contre la pièce à travailler.

• Évitez de laisser la meule sautiller ou accrocher, tout spécialement lorsque vous travaillez dans les coins, sur les bords tranchants, etc. Cela peut causer une perte de contrôle et un choc en retour.

• N'utilisez JAMAIS cet outil avec des lames à bois et autres lames de scie. Les lames de ce type sautent fréquemment lorsqu'elles sont utilisées sur une meuleuse et risquent d'entraîner une perte de contrôle pouvant causer des blessures. ATTENTION :

• La profondeur maximale d'une coupe simple est de 5 mm. Ajustez votre pression sur l'outil de sorte qu'il ne ralentisse pas pendant l'utilisation.

• Après l'utilisation, mettez toujours l'outil hors tension et attendez l'arrêt complet de la meule avant de déposer l'outil.

• Si l'outil a fonctionné de façon continue jusqu'à ce que la batterie soit épuisée, laissez-le reposer pendant 15 minutes avant de recommencer avec une batterie fraîche. Meulage et ponçage (Fig. 10) Tenez TOUJOURS l'outil fermement en posant une main sur le carter et l'autre main sur le manche latéral. Mettez l'outil en marche puis posez la meule ou le disque sur la pièce à travailler. En général, vous devez maintenir le bord du disque ou de la meule sur un angle d'environ 15 degrés par rapport à la surface de la pièce à travailler. Pendant la période de rodage d'une meule neuve, ne faites pas avancer la meuleuse dans le sens B, sinon elle risque de couper la pièce à travailler. Une fois le tranchant de la meule rodé, la meule peut être utilisée dans les sens A et B. Utilisation avec une meule diamantée (accessoire)

• Si vous forcez la meule, lui appliquez une pression excessive ou la laissez se plier, se coincer ou se tordre dans la ligne de coupe, vous risquez de faire surchauffer le moteur ou de provoquer un choc en retour. ATTENTION :

• Après la coupe, assurez-vous que la meule diamantée a complètement cessé de tourner. Déposez ensuite l'outil. Il es dangereux de déposer l'outil avant d'arrêter l'outil. S'il y a des poussières ou saletés autour de l'outil, ce dernier risque de les aspirer. Assurez-vous que le meule n'entre pas en contact avec la pièce à travailler. Mettez l'outil en marche et tenez-le fermement. Attendez que la meule ait atteint sa pleine vitesse. Ensuite, déplacez simplement l'outil vers l'avant sur la surface de la pièce, en le maintenant bien à plat et en le faisant avancer doucement, jusqu'à ce que la coupe soit terminée. MAINTENANCE ATTENTION :

• Assurez-vous toujours que l'outil est hors tension et que la batterie est retirée avant d'y effectuer tout travail d'inspection ou d'entretien. L'outil et ses orifices d'aération doivent être maintenus propres. Nettoyez les orifices d'aération de l'outil régulièrement ou chaque fois qu'ils commencent à se boucher. (Fig. 11) Remplacement des charbons Retirez et vérifiez les charbons régulièrement. Remplacez-les lorsqu'ils atteignent la marque de limite. Gardez les charbons propres et libres de glisser dans les porte-charbons. Il faut remplacer les deux charbons en même temps. Utilisez uniquement des charbons identiques. (Fig. 12) Insérez le bout d'un tournevis à tête fendue dans l'entaille de l'outil et retirez le cache du bouchon de porte-charbon en le soulevant. (Fig. 13) Retirez les bouchons de porte-charbon à l'aide d'un tournevis. Enlevez les charbons usés, insérez les neufs et remettez en place les bouchons de porte-charbon. (Fig. 14) Remettez le cache de bouchon de porte-charbon en place sur l'outil. Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation et tout travail d'entretien ou de réglage doivent être effectués par un Centre de service après- vente agréé Makita, avec des pièces de rechange Makita.12 ACCESSOIRES ATTENTION :

• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifié dans ce manuel. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. Utilisez uniquement l'accessoire ou la pièce complémentaire dans le but spécifié. Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après- vente Makita le plus proche.

• Carter de meule (capot protecteur de la meule)

• Meules à moyeu déporté 115 m

• Contre-écrou (pour meule à moyeu déporté)

• Contre-écrou (pour disque abrasif)

• Brosse coupe métallique

• Brosse métallique en biseau 85

• Carter de collecte des poussières

• Meule diamantée 115 mm

Nous déclarons sous notre entière responsabilité que ce produit est conforme aux normes des documents standardisés suivants, EN60745, EN55014 conformément aux Directives du Conseil, 89/336/CEE et 98/37/EG.

These values have been obtained according to EN60745. Pour les pays d’Europe uniquement Bruit et vibrations Le niveau de pression sonore pondérée A typique est 75 dB (A). L'incertitude est de 3 dB (A). Le niveau de bruit peut dépasser 85 dB (A) lors de l'utilisation. – Portez des protections d’oreilles. – La valeur d'accélération quadratique pondérée typique est 3 m/s
