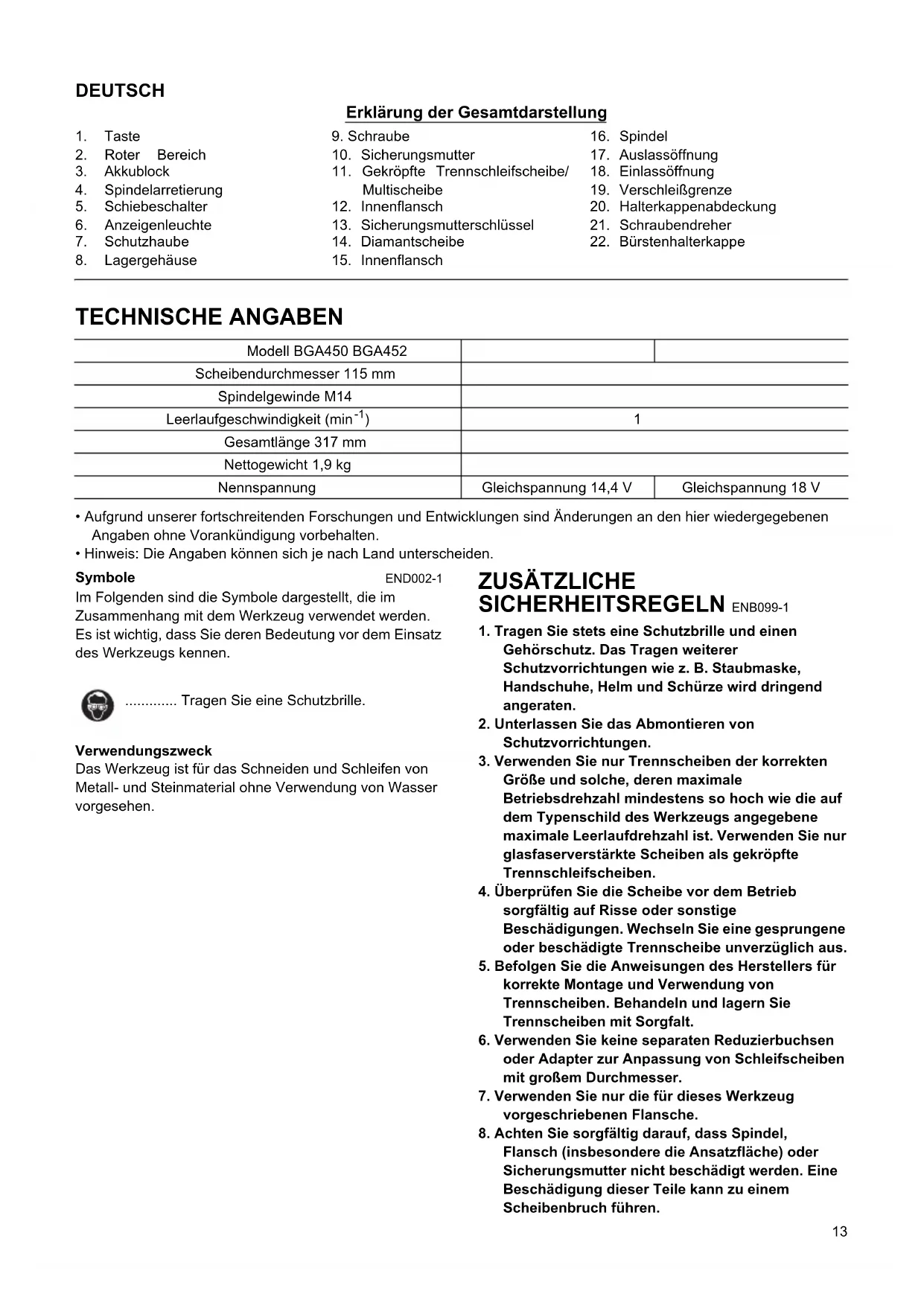

BEDIENUNGSANLEITUNG BGA450 MAKITA
| Erklärung der Gesamtdarstellung | ||
| 1. Taste | 9. Schraube | 16. Spindel |
| 2. Roter Bereich | 10. Sicherungsmutter | 17. Auslassöffnung |
| 3. Akkublock | 11. Gekröpfte Trennschleifscheibe/ Multischeibe | 18. Einlassöffnung |
| 4. Spindelaretierung | 19. Verschleißgrenze | |
| 5. Schiebeschalter | 12. Innenflansch | 20. Halterkappenabdeckung |
| 6. Anzeigenleuchte | 13. Sicherungsmutterschlüssel | 21. Schraubendreher |
| 7. Schutzhaube | 14. Diamantscheibe | 22. Bürstenhalterkappe |
| 8. Lagergehäuse | 15. Innenflansch | |
TECHNISCHE ANGABEN
| Modell BGA450 BGA452 | ||
| Scheibendurchmesser 115 mm | ||
| Spindelgewinde M14 | ||
| Leerlaufgeschwindigkeit (min-1) | 1 | |
| Gesamtlänge 317 mm | ||
| Nettogewicht 1,9 kg | ||
| Nennspannung | Gleichspannung 14,4 V | Gleichspannung 18 V |
- Aufgrund unserer fortschreitenden Forschungen und Entwicklungen sind Änderungen an den hier wiedergegebenen Angaben ohne Vorankündigung vorbehalten.
- Hinweis: Die Angaben können sich je nach Land unterscheiden.
Symbole
END002-1
Im Folgenden sind die Symbole dargestellt, die im Zusammenhang mit dem Werkzeug verwendet werden. Es ist wichtig, dass Sie deren Bedeutung vor dem Einsatz des Werkzeugs kennen.

Tragen Sie eine Schutzbrille.
Verwendungszweck
Das Werkzeug ist für das Schneiden und Schleifen von Metall- und Steinmaterial ohne Verwendung von Wasser vorgesehen.
ZUSÄTZLICHE
SICHERHEITSREGELN ENB099-1
- Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Das Tragen weiterer Schutzvorrichtungen wie z. B. Staubmaske, Handschuhe, Helm und Schürze wird dringend angeraten.
- Unterlassen Sie das Abmontieren von Schutzvorrichtungen.
- Verwenden Sie nur Trennscheiben der korrekten Große und solche, deren maximale Betriebsdrehzahl mindestens so hoch wie die auf dem Typenschild des Werkzeugs angegebene maximale Leerlaufdrehzahl ist. Verwenden Sie nur glasfaserverstärkte Scheiben als gekröpfte Trennschleifscheiben.
- Überprüfen Sie die Scheibe vor dem Betrieb sorgfältig auf Risse oder sonstige Beschädigungen. Wechseln Sie eine gesprungene oder beschädigte Trennscheibe unverzüglich aus.
- Befolgen Sie die Anweisungen des Herstellers für korrekte Montage und Verwendung von Trennscheiben. Behandeln und lagern Sie Trennscheiben mit Sorgfalt.
- Verwenden Sie keine separates Reduzierbuchsen oder Adapter zur Anpassung von Schleifscheiben mit großem Durchmesser.
- Verwenden Sie nur die für diesen Werkzeug vorgeschriebenen Flansche.
-
Achten Sie sorgfältig darauf, dass Spindel, Flansch (insbesondere die Ansatzfläche) oder Sicherungsmutter nicht beschädigt werden. Eine Beschädigung dieser Teile kann zu einem Scheibenbruch führen.
-
Wenn eine Trennscheibe mit Gewindebohrung am Werkzeug montiert werden soll, achten Sie darauf, dass ihr Gewinde tief genug für die Spindellänge ist.
- Bevor Sie mit der eigentlichen Bearbeitung eines Werkstücks beginnen, sollen den Sie das Werkzeug probeweise in einer sicheren Position mindestens 30 Sekunden lang mit der hochsten Leerlaufdrehzahl laufen halten. Schalten Sie das Werkzeug sofort aus, falls Vibrationen oder Taumelbewegungen vorhanden sind, die Anzeichen für schlechte Montage oder eine schlecht ausgewuchtete Trennscheibe sein konnen. Überprüfen Sie das Werkzeug zur Ermittlung der Ursache.
- Vergewissern Sie sich, dass das Werkzeug sichern abgestützt ist.
- Halten Sie das Werkzeug mit festem Griff.
- Halten Sie ihre Höhe von den beweglichen Teilen fern.
- Achten Sie darauf, dass die Trennscheibe das Werkstück nicht berührt, bevor das Werkzeug eingeschaltet wurde.
- Verwenden Sie nur die vorgeschriebene Fläche der Schleifscheibe für Schleifarbeiten.
- Verwenden Sie keine Trennscheibe zum Flächenschleifen.
- Nehmen Sie sich vor Funkenflug in Acht. Halten Sie das Werkzeug so, dass Sie, umstehende Personen oder leicht entszündliche Materialien nicht von den Funken getroffen werden.
- Beachten Sie, dass sich die Schleifscheibe nach dem Ausschalten der Maschine noch weiterdreht.
- Vermeiden Sie eine Berührung des Werkstücks unmittelbar nach der Bearbeitung, weil es dann noch sehr heißt ist und Hautverbrennungen verursachen kann.
- Verwenden Sie diese Werkzeug nicht zum Schneiden von asbesthaltigen Materialien.
- Verwenden Sie kein Wasser oder Schleiföl.
- Verwenden Sie bei Arbeiten mit der Trennscheibe immer eine gesetzlich vorgeschriebene Staubsmammelhaube.
- Die Trennscheiben dürfen keinem seitlichen Druck ausgesetzt werden.
BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF.
WICHTIGESICHERHEITSANWEISUNGEN
ENC007-2
FÜR AKKUBLOCK
-
Lesen Sie vor der Verwendung des Akkublocks alle Anweisungen und Sicherheitshinweise für (1) das Akkuladegerät, (2) den Akku und (3) das Produkt, für das der Akku verwendet wird.
-
Der Akkublock damit nicht zerlegt werden.
- Falls die Betriebsdauer erheblich kürzer wird, beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie das Risiko möglicher Verbrennungen und)sogar einer Explosion.
- Wenn Elektrolyt in ihre Augen gerät, waschen Sie diese mit klarem Wasser aus, und suchen Sie sofort einen Arzt auf. Andernfalls konnen Sie ihre Sehfähigkeit verlieren.
- Vermeiden Sie einen Kurzschluss des Akkublocks:
(1) Die Kontakte)dürfen nicht mit leitendem Material in Berührung kommt.
(2) Der Akkublockarf nicht in einem Behalter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispelsweise Nagel,Munzen usw. befinden.
(3) Der Akkublockarfder Wehder Feuchigkeit noch Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Uberhitzung, möglichen Verbrennungen und soccer zu einer Zerstörung des Gerats führen.
- Werkzeug und Akkublock)durfen nicht an Orten aufbewahrt werden, an denen die Temperatur 50^ (122^) oder hoher erreichen kann.
- Selfest wenn der Akkublock schwer beschädigt oder)vollig verbraucht ist,darf er nicht angezündet werden.Der Akkublock kann in den Flammen explodieren.
- Lassen Sie den Akku nicht fallen, und vermeiden Sie Schläge gegen den Akku.
BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF.
Tipps fur den Erhalt der maximalen AkkuNutzungsdauer
- Laden Sie den Akkublock auf, bevor er ganz entladen ist. Beenden Sie stets den Betrieb des Werkzeugs, und laden Sie den Akkublock auf, sobald Sie eine verringerte Werkzeugleistung bemerken.
- Ein voll aufgeladener Akkublock damit niemals erneut geladen werden. Durch Überladungen wird die Lebensdauer des Akkus versturzt.
- Laden Sie den Akkublock bei einer Zimmertemperatur von 10^ - 40^ (50^ - 104^) auf. Lassen Sie einen bereits Akkublock vor dem Aufladen abkühlen.
BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
- Schalten Sie das Werkzeug stets aus und entfernen Sie den Akkublock, bevor Sie Einstellungen oder eine Funktionsprüfung des Werkzeugs vornehmen.
Montage und Demontage des Akkublocks (Abb.1)
- Schalten Sie das Werkzeug stets aus, bevor Sie den Akkublock einsetzen oder entfernen.
- Zur Entflammung des Akkublocks mussen Sie diesen aus dem Gerät Herausziehen, während Sie die Taste auf der Vorderseite des Blocks schieren.
Zum Einsetzen des Akkublocks müssen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und in die gewünschte Position schiben. Setzen Sie den Block immer ganz ein, bis er mit einem Klick einrastet. Wenn Sie den roten Bereich ober auf der Taste sehen können, ist der Block nicht ganzeingerastet. Setzen Sieihn ganz ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Block versehentlich aus dem Werkzeug fallen und Sie oder Personen in Ihr Umfeld verletzen. - Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Block nicht leicht hineingleitet, wird er nicht richtig eingesetzt.
Spindel-Arretiertaste (Abb. 2)
ACHTUNG:
- Betätigen Sie die Spindel-Arretiertaste niemals bei rotierender Spindel. Andernfalls kann das Werkzeug beschädigt werden.
Drücken Sie die Spindel-Arretiertaste, um die Spindel beim Montieren oder Demontieren von Zubehor zu blockieren.
Bedienung des Schalters (Abb. 3)
ACHTUNG:
- Achten Sie vor dem Einsetzen des Akkublocks in das Werkzeug daraufuf, dass sich der Schiebeschalter korrekt bedieren{lss und auf die Position ,OFF" (AUS) zurückkehrt, sobald das wichtere Ende des Schiebeschalters nach unter gedrückt wird.
Um das Werkzeug einszuschalten, schiben Sie den Schiebeschalter auf die Position „I (ON)". Zum Dauerbetrieb muss das vordere Ende des Schiebeschalters gedrückt werden, um den Schalter zu arretieren.
Wenn Sie das Werkzeug anhalten möchten, drücken Sie das wichtere Ende des Schiebeschalters, und schiben Sie diesen dann in die Position „O (OFF)".
Kombinationsanzeigenleuchte (Abb. 4)
Die Anzeigenleuchten befinden sich an zwei Stellen.
Wenn der Akkublock in das Werkzeug eingesetzt wird und der Schiebeschalter auf der Position "O (OFF)" steht, leuchtet die Anzeigenleuchte etwa eine Sekunde lang kurz auf. Ist dies nicht der Fall, ist entweder der Akkublock oder die Anzeigenleuchte
beschädigt.
- Überlastungsschutz
- Bei einer Überlastung des Werkzeugs leuchtet die Anzeigenleuchte auf. Sobald die Werkzeuglast verringt wird, erlischt die Anzeige.
- Wenn das Werkzeug weiterhin überlastet wird und die Anzeigenleuchte etwa zwei Sekunden lang leuchtet, wird das Werkzeug angehalten. Auf diese Weise wird eine Beschädigung des Motors sowie der zugehörigen Teile verhindert.
- Stellen Sie in thisem Fall den Schiebeschalter zum Neustart des Werkzeugs einmal in die Position „O (OFF)" und dann wieder in die Position „I (ON)”.
- Warnsignal für erforderlichen Akku-Austausch
- Wenn die Restladung des Akkus nur noch gering ist, leuchtet die Anzeigenleuchte während des Betriebs mit dem Akku früherzeitig auf.
- Funktion zur Vermeidung eines versehentlichen Neustarts
- Selfest wenn sich der Schiebeschalter auf der Position „I (ON)“ befindet und der Akkublock eingesetzt wurde, wird das Werkzeug nicht gestartet. Dabei flackert die Anzeigenleuchte langsam, was bedeutet, dass die Funktion zur Vermeidung eines versehentlichen Neustarts aktiv ist.
- Schieben Sie zum Start des Werkzeugs zunachst den Schiebeschalter in die Position „O (OFF)" und anschließend in die Position „I (ON)”.
MONTAGE
ACHTUNG:
- Schalten Sie das Werkzeug stets aus, und entfernen Sie den Akkublock, bevor Sie Arbeiten am Werkzeug ausführren.
Einsetzen des Teilengriffs (Zusatzgriff) (Abb. 5)
ACHTUNG:
- Vergewissern Sie sich vor dem Betrieb stets, dass der Seiteigriff einwandfrei montiert ist.
Schauben Sie den Seitengriff an der in der Abbildung gezeigten Position fest an die Maschine.
Montage und Demontage der Schutzhaube (Abb. 6)
ACHTUNG:
- Bei Verwendung einer gekröpften Trennschleifscheibe/ Multischeibe, Flexscheibe, Drahtrundbürste, Trennscheibe oder Diamantscheibe muss die Schutzhaube so am Werkzeug angebracht werden, dass die geschlossene Seite stets in Richtung Bediener zeigt.
Montieren Sie die Schutzhaube so, dass der Vorsprung am Schutzhaubenring auf die Nut im Lagergehause ausgerichtet ist. Drehen Sie dann die Schutzhaube um 180 Grad. Achten Sie daraufuf, die Schraube fest anzuziehen.
Zum Demontieren der Schutzhaube müssen Sie die Einbauprozedur in umgekehrter Reihenfolge ausführten.
Montage und Demontage der gekröpften Trennschleifscheibe/Multischeibe
WARNING:
- Wenn die gekröpfte Trennschleifscheibe/Multischebe am Werkzeug befestigt ist, muss stets die mitgelieferte Schutzhaube verwendet werden. Die Scheibe kann während ihres Einsatzes zerbrechen. Durch die Schutzhaube wird das Risiko von Verletzungen verringert.
Setzen Sie den Innenflansch auf die Spindel. Setzen Sie die Trenn-/Schleifscheibe auf den Innenflansch, und schrauben Sie die Sicherungsmutter auf die Spindel. (Abb. 7)
Zum Anziehen der Sicherungsmutter die Spindelarretierung fest drücken, um die Spindel zu blockieren; dann die Mutter mit dem Sicherungsmutterschlüssel im Uhrzeigersinn anziehen. (Abb. 8)
Zum Entnehmen der Trennscheibe befolgen Sie die Einbauprozeder rückwärts.
Montage und Demontage der Diamantscheibe (optionales Zubehör) (Abb. 9)
ACHTUNG:
- Vergewissern Sie sich, dass der Pfeil am Werkzeug in dieselbe Richtung zeigt wie der Pfeil an der Diamantscheibe.
Setzen Sie den Innenflansch auf die Spindel. Setzen Sie die Diamantscheibe auf den Innenflansch, und schrauben Sie die Sicherungsmutter auf die Spindel. Bei Verwendung einer Diamantscheibe muss beachtet werden, dass die flache Seite der Sicherungsmutter in Richtung Diamantscheibe zeigen muss.
WARNING:
- Betätigen Sie die Spindel-Arretiertaste niemals bei rotierender Spindel.
BETRIEB
WARNING:
Die MaschineoridaufkeinenFallgewaltsam angedrucktwerden.DasEigengewichtderMaschine übtausreichendenDruckaus.Gewaltanwendungund übermaigerDruckkonnen zu einem gefährlichen Schleifscheibenbruchfuhren.
- Wechseln Sie die Schleifscheibe IMMER aus, falls die Maschine während der Arbeit fallen gelassen wurde.
- Eine Schleif- oder Trennscheibe darf NIEMALS gegenüber das Werkstück geschlagen oder gestoßen werden.
- Achten Sieyers beim Bearbeiten von Ecken, scharfen Kanten usw. darauf, dass die Schleifscheibenicht springt oder hängen bleibt. Dies konnte den Verlust der Kontrolle und Rückschlage verursachen.
- Verwenden Sie die Maschine NIEMALS mit Holz- oder anderen Sägeblättern. Solche Sägeblätter verursachen
bei Verwendung an einer Schleifmaschine zahliges Rückschlagen und Verlust der Kontrolle, was zu Verletzungen führen kann.
ACHTUNG:
Die jeweilige Schnitttiefe kann bis zu 5mm detragen. Drucken Sie das Werkzeug ein weniger an, sodass es während des Betriebs nicht langsamer wird.
- Schalten Sie die Maschine nach der Arbeit stets aus, und warten Sie, bis die Scheibe zum volligen Stillstand gekommen ist, bevor Sie die Maschine ablegen.
- Wenn das Werkzeug bis zur vollständigen Entlung des Akkus betrieben wurde, halten Sie es 15 Minuten liegen, bevor Sie mit einem neuen Akku fortfahren.
Schleifen und Schmirgeln (Abb. 10)
Halten Sie die Maschine IMMER mit einer Hand am Gehäuse und mit der anderen am Seitengriff fest.
Schalten Sie die Maschine ein, und setzen Sie dann die Trenn- oder Schleifscheibe an das Werkstück an.
Halten Sie die Trenn- oder Schleifscheibe im Allgemeinen in einem Winkel von etwa 15 Grad zur Werkstückoberfläche.
Bewegen Sie die Schleifmaschine beim Einschleifen einer neuen Schleifscheibe in Richtung B, weil die Schleifscheibe sonst in das Werkstück einschneidet. Sobald die Schleifscheibenkante durch Gebrauch abgerundet ist, kann die Schleifscheibe sowohl in Richtung A als auch in Richtung B bewegt werden.
Betrieb mit einer Diamantscheibe (Zubehörteil)
WARNING:
Gewaltanwendung und übermäßiger Druck oder im Schnitt verbogene, eingeklemme oder verdrehte Scheiben können zu einer Überlastung des Motors und einem gefährlichen Rückschlag des Werkzeugs führen.
ACHTUNG:
- Vergewissern Sie sich nach einem Schnitt, dass die rotierende Diamantscheibe vollständig zu einem Stillstand kommt. Legen Sie dann das Werkzeug ab. Es ist gefährlich, das Werkzeug bereits vor dem Ausschalten abzulegen. Falls sich in der Umgebung des Werkzeugs Schmutz oder Staub befindet, kann dieser vom Werkzeug eingesogen werden.
Die Schleifscheibe darf das Werkstück nicht berühren. Schalten Sie das Werkzeug ein, und halten Sie es gut fest. Warten Sie, bis die Scheibe ihre volle Drehzahl erreicht hat. Schieben Sie nun das Werkzeug flach und gleichmäßig über die Oberfläche des Werkstücks vor, bis der Schnitt vollendet ist.
WARTUNG
ACHTUNG:
- Schalten Sie das Werkzeug stets aus und entfernen Sie den Akkublock, bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.
Halten Sie die Maschine und ihre Ventilationsöffnungen stets sauber. Reinigen Sie die Ventilationsöffnungen der
Maschine regelmäßig oder im Anfangsstadium einer
Verstopfung. (Abb. 11)
Austausch der Kohlebürsten
Entfernen und überprüfen Sie die Kohlebürsten in regelmäßigen Abständen. Ersetzen Sie diese, wenn sie bis zur Verschleibgrenze abgenutzt sind. Halten Sie die Kohlebürsten sauber und sorgen Sie damit, dass sie locker in den Halterungen liegen. Beide Kohlebürsten sollenn gleichzeitig ersetzt werden. Verwenden Sie nur identische Kohlebürsten. (Abb. 12)
Setzen Sie das obere Ende des Schlitzschraubendrehers in die Kerbe am Werkzeug, und entfern den Sie die Abdeckung der Halterkappe, indem Sie diese anheiten.
(Abb. 13)
Verwenden Sie einen Schraubendreher, um die Bürstenhalterkappen zu entfernen. Entnehmer Sie die verbrauchten Kohlebürsten, legen Sie die neuen ein und bringen Sie die Bürstenhalterkappen wieder fest an.
(Abb. 14)
Befestigen Sie die Abdeckung der Halterkappe wieder am Gerät.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT
Produkt zu gewährleisten, sollen Reparaturen,
Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgefuhrt und immer
Makita-Ersatzteile verwendet werden.
ZUBEHÖR
ACHTUNG:
Die folgenden Zubehör- und Zusatzteile werden für das in thisem Handbuch beschriebene Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehör- und Zusatzteile kann zu Personenschäden führen. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck.
Informationen zu diesen Zubehör erhalten Sie bei einem Makita-Servicecenter in Ihr Höhe.
- Schutzhaube (Schleifscheibenabdeckung)
- Innenflansch
Gekropfte Trennschleifscheiben (115 mm)
- Sicherungsmutter (für gekröpfte Trennschleifscheibe)
Gummiteller
- Schleifscheiben
- Sicherungsmutter (für Schleifscheibe)
- Sicherungsmutterschlüssel
- Topfdrahtbürste
- Kegeldrahtbürste 85
- Seitengriff
Staubsmammelhaube
Diamantscheibe (115 mm)
- Verschiedene Arten von Makita-Originalakkus und - Ladegeräten
ITALIANO
Skutknappens Funktion (Fig. 3)
FÖRSIKTIGT!
- Signal für batterbyte
- Funktion für att fürhindra oavsiktlig start
TÄRKEITÄ TURVAOHJEITA ENCO07-2
AKKU
NEPIRPAΦH ΑEITOYPFIA
PPOEOXH:
Na 2e3aiwveote navtoe otiv eiva o3noTo To epyaiao kai aphiapoeate tnv matapia npiv puOioTe n EeyEeTE KAnoi Aetoupyia Tou epyaiaou.
CE-KONFORMITÄTSERKLÄRUNG
Hiermit erklart wir unter unserer alleinigen Verantwortung, daß diese Produkt gemäß den Ratsdirektiven 89/336/EWG und 98/37/EG mit den folgenden Normen von Normendokumenten übereinstimmen: EN60745, EN55014.
ITALIANO
LE NORME DELLA COMUNITA EUROPEA
Verantwortlicher Hersteller: Fabricante responsable:
Makita Corporation Anjo Aichi Japan
PORTUGUES
DECLARACAO DE CONFORMIDADE DA CE
Nur für europäische Länder
Gerausch- und Vibrationsentwicklung
Der typische Schalldruck beträgt 75 dB (A).
Die Abweichung beträgt 3 dB (A).
Unter Arbeitsbedingungen kann der Schaldruck 85 dB (A) überschreiben.
Tragen Sie Gehorschutz.
Der typische effektive Beschleunigungswert beträgt 3m / s^2
These Werte wurden entsprechend der Norm EN60745 gewonnen.
ITALIANO
Verantwortlicher Hersteller: Fabricante responsable:
