NPTPO 3500 - Pompe à eau Neptun - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil NPTPO 3500 Neptun au format PDF.
| Caractéristiques techniques | Débit maximal : 3500 L/h |
|---|---|
| Pression maximale | 3,5 bars |
| Type de moteur | Électrique, 230 V |
| Poids | 8 kg |
| Dimensions | 40 x 30 x 25 cm |
| Utilisation | Idéale pour l'irrigation, le drainage et l'alimentation en eau |
| Maintenance | Vérifier régulièrement le filtre et nettoyer les impuretés |
| Réparation | Consulter le service après-vente pour les pièces de rechange |
| Sécurité | Ne pas immerger le moteur, utiliser des protections électriques |
| Informations générales | Garantie de 2 ans, conforme aux normes CE |
FOIRE AUX QUESTIONS - NPTPO 3500 Neptun
Questions des utilisateurs sur NPTPO 3500 Neptun
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice NPTPO 3500 - Neptun et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NPTPO 3500 de la marque Neptun.
MODE D'EMPLOI NPTPO 3500 Neptun

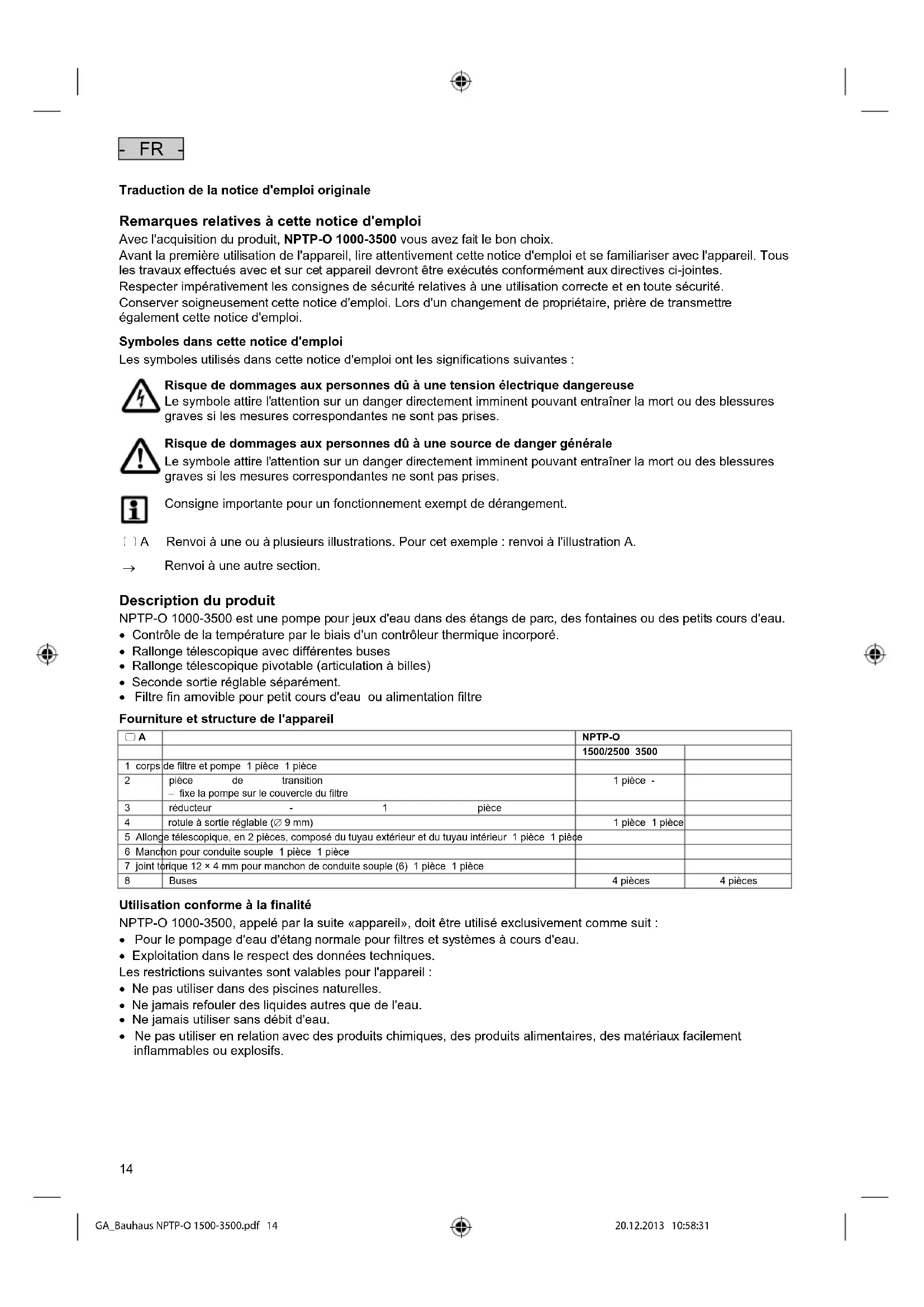

Traduction de la notice d'emploi originale
Remarques relatives à cette notice d'emploi
Avec l'acquisition du produit, NPTP-O 1000-3500, vous avez fait le bon choix.
Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes.
Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.
Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriété, prière de transmettre également cette notice d'emploi.
Symboles dans cette notice d'emploi
Les symboles utilisés dans cette notice d'emploi ont les significations suivantes :
Risque de dommages aux personnes dues à une tension électrique dangereuse
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures graves si les mesures correspondantes ne sont pas prises.
Risque de dommages aux personnes dues à une source de danger générale
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures graves si les mesures correspondantes ne sont pas prises.
Consigne importante pour un fonctionnement exempt de dérangement.
Renvoi à une ou à plusieurs illustrations. Pour cet exemple : renvoi à l'illustration A.
Renvoi à une autre section.
Description du produit
NPTP-O 1000-3500 est une pompe pour yeux d'eau dans des étangs de parc, des fontaines ou des petits cours d'eau.
- Contrôle de la température par le biais d'un contrôleur thermique incorporé.
- Rallonge téléscopique avec différentes buses
- Rallonge téléscopique pivotable (articulation à billes)
- Seconde sortie réglable séparation.
- Filtre fin amovible pour petit cours d'eau ou alimentation libre
Filtre fin amovible pour petit cours d'eau ou alimentation libre
| ☐ A | NPTP-O | ||
| 1500/2500 3500 | |||
| 1 corps | de filtré et pompé 1 pièce 1 pièce | ||
| 2 | pièce de transition- fixe la pompé sur le couvercle du filtré | 1 pièce - | |
| 3 | réducteur - 1 pièce | ||
| 4 | rotule à sortir réglable (Ø 9 mm) | 1 pièce 1 pièce | |
| 5 Allonge téléscopique, en 2 pièces, composé du tuyau extérieur et du tuyau intérieur 1 pièce 1 pièce | |||
| 6 Manchon pour conduiteSouple 1 pièce 1 pièce | |||
| 7 joint torique 12 × 4 mm pour manchon de conduiteSouple (6) 1 pièce 1 pièce | |||
| 8 | Buses | 4 pièces | 4 pièces |
Utilisation conforme à la finalité
NPTP-O 1000-3500, appelé par la suite «appareil», doit être utilisé exclusivement comme suit :
- Pour le pompage d'eau d'étang normale pour filtres et systèmes à cours d'eau.
- Exploitation dans le respect des données techniques.
Les restrictions suivantes sont valables pour l'appareil :
- Ne pas utiliser dans des piscines naturelles.
- Ne jamais refouler des liquides autres que de l'eau.
- Ne jamais utiliser sans débit d'eau.
- Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflammables ou explosives.
Consignes de sécurité
Toutefois, des situations à risque pour les personnes ou les biens peuvent survenir avec cet appareil lorsqu'il est utilisé de manière non appropriée, voir non conforme à sa finalité ou lorsque les informations de sécurité ne sont pas respectées.
Cet appareil est utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience : dans ces situations cependant un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un infant sans surveillance pour le nettoyage ou l'entretien.
Dangers dus à la combinaison d'eau et d'électricité
- La combinaison d'eau et d'électricité peut entraîner des blessures graves ou la mort par électrocution en présence de raccordements non conformes ou d'une utilisation inappropriée. Toujours mettre hors tension tous les appareils se trouvant dans l'eau avant tout contact avec l'eau.
Installation électrique correspondant aux prescriptions
- Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusivement réservée à un technicien électricien.
- Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience. Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régionales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.
- En cas de questions et de problèmes, PRIERE de vous adresser à un technicien electricien.
- Le raccordement de l'appareil est autorisé uniquement lorsque les données électriques de l'appareil et l'alimentation électrique correspondent. Les données de l'appareil sont indiquées sur la plaque signalétique de l'appareil, sur l'emballage ou dans cette notice d'emploi.
- Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d'une protection différentielle avec un courant assigné de 30 mA maximum.
- Les câbles de rallonge et le distributeur de courant (par ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau).
- La section des lignes de raccordement du secteur ne doit pas être inférieure à celle des câbles couplés sous caoutchou portant l'identification H07RN-F. Les câbles de rallonge doivent être conformes à DIN VDE 0620.
- Protégez les raccordements à fiche contre l'humidité.
- Raccorder l'appareil uniquement à une prise installée conformément à la réglementation.
Exploitation sécurisée
- Ne pas utiliser l'appareil lorsque des personnes se trouvent dans l'eau!
- En cas de lignes électriques défectueuses ou de câter défectueux, il est interdit d'exploiter l'appareil.
- Ni porter, ni tirer l'appareil par le câble électrique.
- Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que personne ne puisse troubucher.
- Ouvrir le carter de l'appareil ou des éléments s'y rapportant uniquement si cela est expressément sollicité dans la notice d'emploi.
- Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible de remédier aux problèmes, contacter le SAV/agent ou en cas de doute le constructeur.
- N'utiliser que des pièces de rechange et des accessoires d'origine pour l'appareil.
- Ne jamais procéder à des modifications techniques sur l'appareil.
- Tenir la prise de courant et la prise de secteur au sec.
Utilisation comme pompe de cours d'eau ou pompe filtrante
Voici comment professionnel :
- Visser le raccord universel, joint torique compris, sur le mamelon de raccordement de la pompe et le bloquer en le serrant à la main.
- Actionner le crochet sur le corps du filtre.
- Retirer la coque du filtre.
- Poser l'appareil à l'horizontale dans l'étang, sur une surface stable et exemple de vase, de manière à ce qu'il soit totalement immergé.
- Hauteur d'installation maximale : 2 m sous le niveau de l'eau.
Utilisation comme pompe de jeu d'eau
Voici comment professionnel :
- Assemblage de la rallonge télescopique. Introduire le tuyau intérieur dans le tuyau extérieur et le bloquer avec la douille raccord.
- Enficher la rallonge télescopique sur la rotule.
- t vérifier que l'eau peut s'écouler à la sortie de la rotule.
- La vanne régulatrice de l'allonge téléscopique et la sortie de la rotule doivent être face à face pour que l'eau puisse s'écouler à la sortie de la rotule.
- Il est possible d'alimenter un cours d'eau via la sortie réglable sur la rotule.
- Introduire la buse voulue dans l'allege télescopique et la visser.
- Visser la rotule sur le mamelon de raccordement et la bloquer en la serrant à la main.
Aligner la rallonge télescopique à la verticale au-dessus de la rotule.
- Poser l'appareil à l'horizontale dans l'étang, sur une surface stable et exemple de vase, de manière à ce qu'il soit totalement immergé.
Attention! la pompe ne doit pas fonctionner en marche à sec.
Conséquence éventuelle : la pompe en serait détruite.
Mesure de protection : contrôle régulièrement le niveau d'eau. D'une manière générale, l'appareil doit se couvrir sous le niveau de l'eau.
Méthode pour établir l'alimentation en courant :
Mise en circuit : Brancher l'appareil sur la tension secteur. L'appareil se met immédiatement en marche dès que la connexion avec le réseau est établie.
Mise hors circuit: Débrancher l'appareil de la tension secteur.
Utilisation comme pompe de jeu d'eau
Après mise en place et raccordement, le profil du jet d'eau est réglable en agissant sur la buse.
Tourner la vanne régulatrice qui se trouve sur l'allonge télescopique jusqu'à ce que le jeu d'eau voulu soit obtenu. Tourner légèrement la vanne régulatrice qui se trouve sur la rotule jusqu'à ce que le débit voulu soit atteint.
Élimination des dérangements
| Problème | Cause | Remède |
| L'appareil ne fonctionne pas Absence de tension | de réseau Contrôler la tension de réseau | |
| Capacité de refoulement insuffisante | La turbine est bloquée Nettoyer la turbine | |
| Enveloppe filtrante bouchée Nettoyer l'enveloppe | filtrante | |
| Pertes de pression trop importantes dans les conduites | Réduire au minimum la longueur des tuyaux et les éléments de connexion, et poser si possible le tuyau bien droit | |
| L'appareil s'accête après une courte période | La température de l'eau est trop élevé | Température maximale de l'eau admissible :+ 35 °C |
Pièces d'usure
L'unité de fonctionnement est une pièce d'usure et n'est pas couverte par la garantie.
Nettoyage et entretien
Attention! Tension électrique dangereuse.
Conséquences eventuelles: mort ou blessures graves.
Mesures de sécurité :
- Appareils électriques et installations avec une tension assignée U > 12VCA ou U > 30 VCC, qui se trouvent dans l'eau : couper la tension des appareils et des installations avant de mettre les mains dans l'eau.
- Avant d'exécuter des travaux sur l'appareil, couper la tension de l'appareil.
- Le protège cerclage tout en remise en circuit incontrôlée.
Nettoyage du carter du filtre
Nettoyez l'appareil au besoin à l'eau claire et en utilisant une brosse douce.
- N'utiliser en aucun cas des produits de nettoyage agressifs ou des solutions chimiques qui risqueraient d'attaquer le boîtier ou d'entraver le fonctionnement.
Nettoyage de la pompe
Voici comment professionnel :
- Séparer le mamelon de raccordement (allonge télescopique ou raccord universel compris) de la pompe en le dévissant.
- Actionner le crochet sur le corps du filtre et ouvrir celui-ci.
- Tourner le couvercle de pompe dans le sens horaire inverse (verrouillage à baionnette) et l'enlever.
- Enlever l'unité de fonctionnement (fixation magnétique).
- Rincer toutes les pièces.
- Remonter l'appareil en suivant l'ordre inverse.
Stockage/entreposage pour l'hiver
Il est nécessaire de retirer l'appareil en cas de gel. Effectuer un nettoyage approfondi, contrôler la présence éventuelle de dommages sur l'appareil et le conserver immergé et à l'abri du gel. La prise ne doit jamais se trouver sous l'eau!
Recyclage
L'appareil ne doit pas être jeté avec les ordures ménagères! Prieur d'utiliser le système de reprise prévu à cet effet. Rendez l'appareil inutilisable en sectionnant le câbleAAPARAVANT.
Garantie bauhaus 5 ans
BAUHAUS garantit tous les équipements électriques ou avec moteur électrique 5 ans à compter de la date d'achat, sauf les accumulateurs, les batteries, les lampes et les pièces d'usure.
Les clauses de garantie ne restreignent pas les droits reconnus à l'acheteur par la législation.
En ce qui concerne une défaillance d'un appareil survenue pendant la période garantie, BAUHAUS, selon le cas, fera une réparation ou livrera un appareil de remplacement ou encore remboursera le prix d'achat contre restitution de l'appareil. Des réclamations allant au-delà ne sont pas recevables dans le cadre de la garantie.
De cette garantie sont exclus les défauts et traces d'usage apparaissant nécessairement avec le temps, les défauts dus à une utilisation inappropriée ou à un manque d'entretien ou encore un défaut connu du client au moment de l'achat de l'appareil. Toute ouverture de l'appareil entraîne la suspension des clauses de garantie.
Les réclamations au titre de la garantie sont recevables sur présentation de l'appareil et du bon d'achat dans toute concession BAUHAUS dans un délai de 5 ans à compter de la date d'achat.
