KÄYTTÖOHJE NPTPO 3500 Neptun

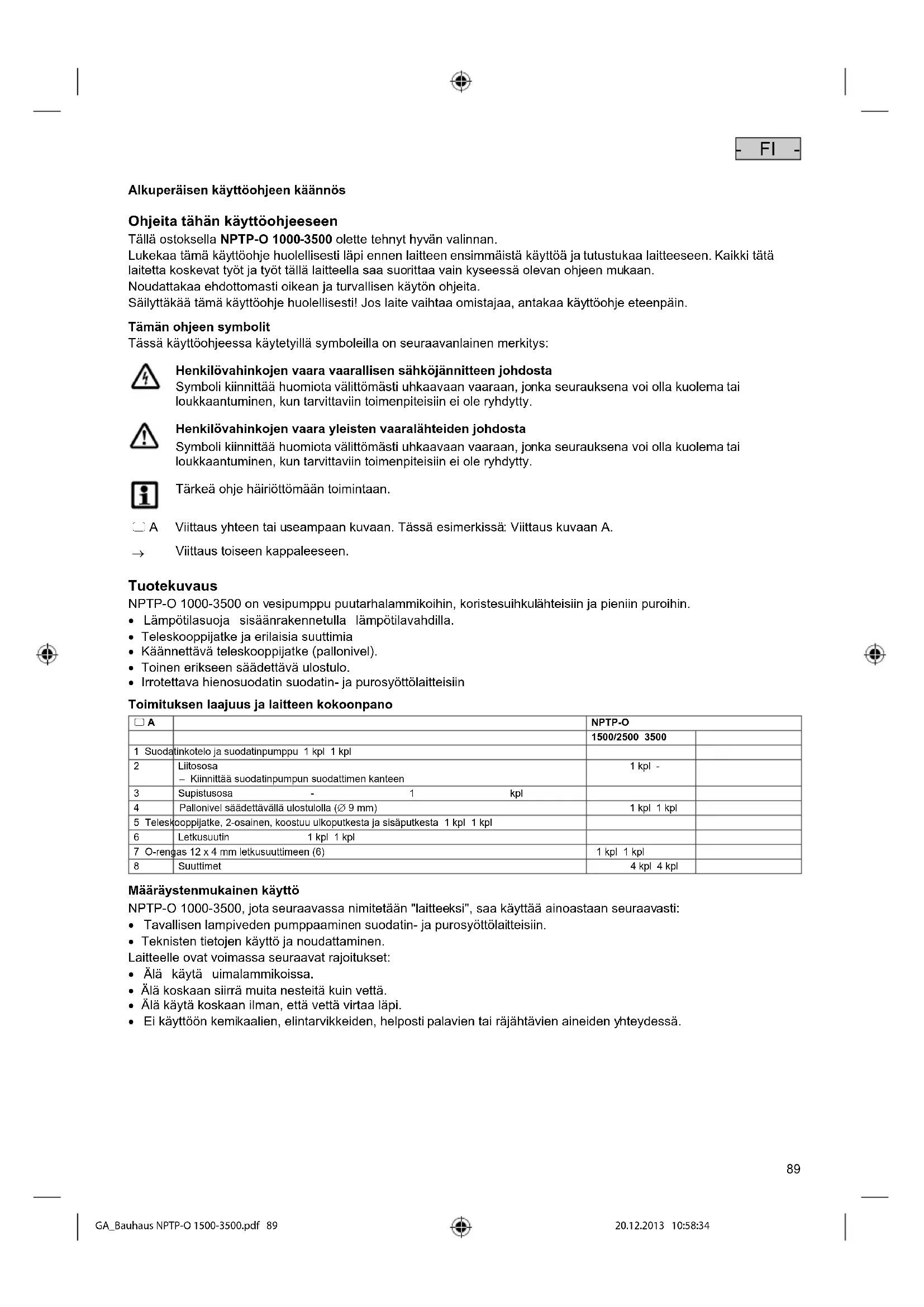

GA_Bauhaus NPTP-O 1500-3500.pdf 88 20.12.2013 10:58:3489 - FI - Alkuperäisen käyttöohjeen käännös Ohjeita tähän käyttöohjeeseen Tällä ostoksella NPTP-O 1000-3500 olette tehnyt hyvän valinnan. Lukekaa tämä käyttöohje huolellisesti läpi ennen laitteen ensimmäistä käyttöä ja tutustukaa laitteeseen. Kaikki tätä laitetta koskevat työt ja työt tällä laitteella saa suorittaa vain kyseessä olevan ohjeen mukaan. Noudattakaa ehdottomasti oikean ja turvallisen käytön ohjeita. Säilyttäkää tämä käyttöohje huolellisesti! Jos laite vaihtaa omistajaa, antakaa käyttöohje eteenpäin. Tämän ohjeen symbolit Tässä käyttöohjeessa käytetyillä symboleilla on seuraavanlainen merkitys:

Henkilövahinkojen vaara vaarallisen sähköjännitteen johdosta Symboli kiinnittää huomiota välittömästi uhkaavaan vaaraan, jonka seurauksena voi olla kuolema tai loukkaantuminen, kun tarvittaviin toimenpiteisiin ei ole ryhdytty.

Henkilövahinkojen vaara yleisten vaaralähteiden johdosta Symboli kiinnittää huomiota välittömästi uhkaavaan vaaraan, jonka seurauksena voi olla kuolema tai loukkaantuminen, kun tarvittaviin toimenpiteisiin ei ole ryhdytty.

Tärkeä ohje häiriöttömään toimintaan.

A Viittaus yhteen tai useampaan kuvaan. Tässä esimerkissä: Viittaus kuvaan A.

Viittaus toiseen kappaleeseen.

Tuotekuvaus NPTP-O 1000-3500 on vesipumppu puutarhalammikoihin, koristesuihkulähteisiin ja pieniin puroihin.

• Lämpötilasuoja sisäänrakennetulla lämpötilavahdilla.

• Teleskooppijatke ja erilaisia suuttimia

• Käännettävä teleskooppijatke (pallonivel).

• Toinen erikseen säädettävä ulostulo.

• Irrotettava hienosuodatin suodatin- ja purosyöttölaitteisiin Toimituksen laajuus ja laitteen kokoonpano

NPTP-O 1500/2500 3500 1 Suodatinkotelo ja suodatinpumppu 1 kpl 1 kpl 2 Liitososa − Kiinnittää suodatinpumpun suodattimen kanteen 1 kpl - 3 Supistusosa - 1 kpl

Pallonivel säädettävällä ulostulolla (∅ 9 mm) 1 kpl 1 kpl 5 Teleskooppijatke, 2-osainen, koostuu ulkoputkesta ja sisäputkesta 1 kpl 1 kpl 6 Letkusuutin 1 kpl 1 kpl 7 O-rengas 12 x 4 mm letkusuuttimeen (6) 1 kpl 1 kpl 8 Suuttimet 4 kpl 4 kpl

Määräystenmukainen käyttö NPTP-O 1000-3500, jota seuraavassa nimitetään "laitteeksi", saa käyttää ainoastaan seuraavasti:

• Tavallisen lampiveden pumppaaminen suodatin- ja purosyöttölaitteisiin.

• Teknisten tietojen käyttö ja noudattaminen. Laitteelle ovat voimassa seuraavat rajoitukset:

• Älä käytä uimalammikoissa.

• Älä koskaan siirrä muita nesteitä kuin vettä.

• Älä käytä koskaan ilman, että vettä virtaa läpi.

• Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhteydessä. - FI - GA_Bauhaus NPTP-O 1500-3500.pdf 89 20.12.2013 10:58:3490 - FI - Turvaohjeet Tämä laite voi aiheuttaa vaaraa henkilöille ja esineille, jos laitetta käytetään epäasianmukaisesti tai käyttötarkoituksen vastaisesti tai jos turvallisuusohjeita ei oteta huomioon. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa. Veden ja sähkön yhdistämisen aiheuttamat vaarat

• Veden ja sähkön yhdistämisen aiheuttama sähköisku voi johtaa kuolemaan tai vakavaan tapaturmaan, ellei sähköä liitetä määräysten mukaisesti tai jos yhdistelmää käytetään asiattomalla tavalla.

• Vedä aina kaikkien vedessä olevien laitteiden virtapistokkeet irti, ennen kuin olet kosketuksessa veden kanssa. Määräystenmukainen sähköasennus

• Sähköasennusten täytyy vastata maakohtaisia asennusmääräyksiä ja ne saa suorittaa vain sähköalan ammattilainen.

• Sähköalan ammattilainen on henkilö, joka ammatillisen koulutuksen, tietojen ja kokemuksen perusteella on kykenevä ja oikeutettu arvioimaan ja suorittamaan hänelle annettuja töitä. Ammattilaisena työskentelyyn kuuluu myös mahdollisten vaarojen tunnistaminen sekä noudatettavien paikallisten ja maakohtaisten normien, sääntöjen ja määräysten huomioonottaminen.

• Kysymyksissä ja ongelmissa voi kääntyä sähköalan ammattilaisen puoleen.

• Laitteen liitäntä on sallittua vain, kun laitteen ja virransyötön sähköiset tiedot vastaavat toisiaan. Laitetiedot ovat laitteen tyyppikilvessä, pakkauksessa tai tässä käyttöohjeessa.

• Laite on varmistetta vikavirtasuojalaitteistolla, jonka nimellisvikavirta on enintään 30 mA.

• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia.

• Virtajohtojen poikkileikkausmitta ei saa olla pienempi kuin kumiletkun jonka lyhenne on H07RN-F. Jatkojohtojen on noudatettava DIN VDE 0620 standardia.

• Suojaa pistokeliitännät kosteudelta.

• Liitä laite vain määräystenmukaisesti asennettuun pistorasiaan. Turvallinen käyttö

• Käytä laitetta vain, kun vedessä ei ole ihmisiä.

• Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat viallisia.

• Laitetta ei saa kantaa tai vetää sähköjohdosta.

• Johdot on asennettava vaurioilta suojattuina ja on kiinnitettävä huomiota siihen, että kukaan ei kompastu niihin.

• Laitteen kotelon tai siihen kuuluvat osat saa avata vain silloin, kun käyttöohjeessa nimenomaisesti kehotetaan näin tekemään.

• Laitteelle saa suorittaa vain sellaisia töitä, kuin tässä käyttöohjeessa on kuvattu. Jos ongelmia ei voi ratkaista, on käännyttävä valtuutetun asiakaspalvelupisteen tai epäselvässä tapauksessa valmistajan puoleen.

• Laitteessa saa käyttää vain alkuperäisiä varaosia ja lisätarvikkeita.

• Laitteeseen ei koskaan saa tehdä teknisiä muutoksia.

• Pidä pistorasia ja verkkopistoke kuivana. GA_Bauhaus NPTP-O 1500-3500.pdf 90 20.12.2013 10:58:3491 - FI - Paikalleen asettaminen ja kytkeminen Toimii puropumppuna tai suodatinpumppuna

1. Ruuvaa letkusuutin o-renkaalla kiinni pumpun liitososaan ja kiristä se käsivoimin.

2. Paina suodatinkotelon salpaa.

3. Irrota suodattimen kuoret.

4. Laite sijoitetaan lampeen kovalle, mudattomalle pohjalle vaakatasossa niin, että se on kokonaan veden alla.

5. Maks. syvyys: 2 m vedenpinnan alla.

Toiminta suihkulähdepumppuna

1. Teleskooppijatkeen kokoaminen: Laita sisäputki ulkoputken sisälle ja kiinnitä se muhvilla.

2. Kiinnitä teleskooppijatke palloniveleen.

3. Teleskooppijatkeen säätöventtiili ja pallonivelen ulostulo on kohdistettava vastakkain niin, että pallonivelen

ulostulosta tulee vettä. − Teleskooppijatkeen säätöventtiili ja pallonivelen ulostulo on kohdistettava vastakkain, siten että pallonivelen ulostulosta tulee vettä. − Puronsyöttö onnistuu pallonivelen säädettävällä ulostulolla.

4. Asenna sopiva suutin teleskooppijatkeeseen ja ruuvaa se paikalleen.

5. Ruuvaa pallonivel muhviin ja säädä se manuaalisesti.

− Teleskooppijatkeen pallonivel on oltava pystyasennossa.

6. Laite sijoitetaan lampeen kovalle, mudattomalle pohjalle vaakatasossa niin, että se on kokonaan veden alla.

Huomio! Pumppua ei saa käyttää kuivana. Mahdollinen seuraus: Pumppu rikkoutuu. Suojatoimenpide: Tarkasta säännöllisesti vesitilanne. Laiteen täytyy yleensä olla vedenpinnan alapuolelle asetettuna. Näin teet virransyötön: Päällekytkentä: Yhdistä laite sähköverkkoon. Laite kytkeytyy heti päälle, kun yhteys sähköverkkoon on saatu aikaan. Poiskytkentä: Irrota laite sähköverkosta. Toiminta suihkulähdepumppuna Kun pumppu on asennettu ja liitetty paikalleen, suihkulähteen vesikuvio valitaan säätämällä suuttimia eri tasoille.

• Käännä teleskooppijatketta, kunnes suihkulähteessä on haluttu vesikuvio.

• Tarvittaessa käännä säätöventtiilin palloniveltä, kunnes haluttu vedenpaine on saavutettu. GA_Bauhaus NPTP-O 1500-3500.pdf 91 20.12.2013 10:58:3492 - FI - Häiriönpoisto

Häiriö Syy Apu Laite ei ole käynnissä Verkkojännite puuttuu Verkkojännitteen tarkastus Ivoksutyöra jumissa Ivoksutyörän puhdistus Suodattimen kuori tukkeutunut Suodattimen kuoren puhdistus Riittämätön syöttöteho Liian suuret painehäviöt johdoissa Letku ja liitososat lyhennettävä minimiin, letkut vedettävä mahdollisimman suorina Laite kytkeytyy pois päältä lyhyen käyntiajan jälkeen Veden lämpötila liian korkea Huomioi veden maksimilämpötila +35 °C

Kuluvat osat Käyttöyksikkö on kuluva osa, se ei kuulu takuun piiriin. Puhdistus ja huolto

Huomautus! Vaarallinen sähköjännite. Mahdollisia seurauksia: Kuolema tai vakavia vammoja. Suojatoimenpiteet:

• Sähkölaitteet ja sähköasennukset, joiden nimellisjännite U > 12 V AC tai U >30 V DC, jotka ovat vedessä: Kytke laitteet ja asennukset jännitteettömiksi, ennen kuin kosketat veteen.

• Kytke laite jännitteettömäksi ennen sille tehtäviä töitä.

• Varmista laite tahatonta uudelleenpäällekytkentää vastaan.

suodattimen kotelon puhdistaminen Puhdista laite tarvittaessa kirkkaalla vedellä ja pehmeällä harjalla.

• Älä missään tapauksessa käytä voimakkaasti reagoivia puhdistusaineita tai kemiallisia liuottimia, koska sillä tavoin tehtäessä kotelo voi syöpyä tai toiminta häiriintyä. Pumpun puhdistaminen

1. Irrota liitososa (teleskooppijatkeella tai pallonivelellä) pumpusta.

2. Paina suodatinkotelon salpaa ja avaa suodatinkotelo.

3. Käännä pumpun kantta vastapäivään ja irrota se (pikaliitäntä).

4. Vedä käyntiyksikkö ulos (magneettipidike).

5. Huuhtele kaikki osat.

6. Kokoa laite päinvastaisessa järjestyksessä.

Varastointi/talvisäilytys Laite on purettava ja siirrettävä lämpimään paikkaan. Puhdista laite perusteellisesti, tarkasta, onko laite vaurioitunut ja säilytä se upotettuna tai täytettynä ja suojattuna pakkaselta. Pistoke ei saa joutua veden alle! Hävittäminen

Tätä laitetta ei saa hävittää kotitalousjätteenä! Käyttäkää siihen tarkoitukseen varattua palautusjärjestelmää. Tehkää sitä ennen laite käyttökelvottomaksi katkaisemalla kaapeli. GA_Bauhaus NPTP-O 1500-3500.pdf 92 20.12.2013 10:58:3493 - FI - 5 vuoden BAUHAUS-takuu BAUHAUS myöntää 5 vuoden takuun ostopäivästä lähtien kaikille sähkö- ja moottorikäyttöisille laitteille, lukuunottamatta akkuja, paristoja, lamppuja ja kuluvia osia. Ostajan lakisääteisiin takuuoikeuksiin ei tämä takuu vaikuta. Takuuajan puitteissa ilmenevät laitteen viat BAUHAUS oman arviontinsa mukaan joko poistaa (korjaus), toimittaa vaihdossa korvaavan laitteen tai palauttaa ostohinnan laitteen luovutusta vastaan. Muita vaatimuksia ei tästä takuusta voi tehdä. Tämän takuun piiriin eivät kuulu sellaiset viat ja kulumisilmiöt, jotka ovat aiheutuneet kulumisesta normaalissa käytössä, epäasianmukaisesta käsittelystä tai puuttuvasta huollosta, tai jotka olivat asiakkaan tiedossa ostohetkellä. Takuu raukeaa, jos asiakas avaa tai avauttaa laitekotelon. Asiakas voi ilmoittaa takuuta koskevia vaatimuksia tuomalla laitteen ja kassakuitin mihin tahansa BAUHAUS- liikkeeseen 5 vuoden sisällä ostopäivästä lähtien. Sähköpostiosoite service@bauhaus.info

Tekniset tiedot Mitat Paino mitoitusjännite Ottoteho Veden lämpötila Syöttöteho Nostokorkeus Kaapelin pituus

Laitteessa olevat symbolit Pölytiivis. Vesitiivis 2 m syvyyteen asti. Laite purettava ennen pakkasia Älä hävitä laitetta tavallisen talousjätteen kanssa! Huomio! Lue käyttöohje
