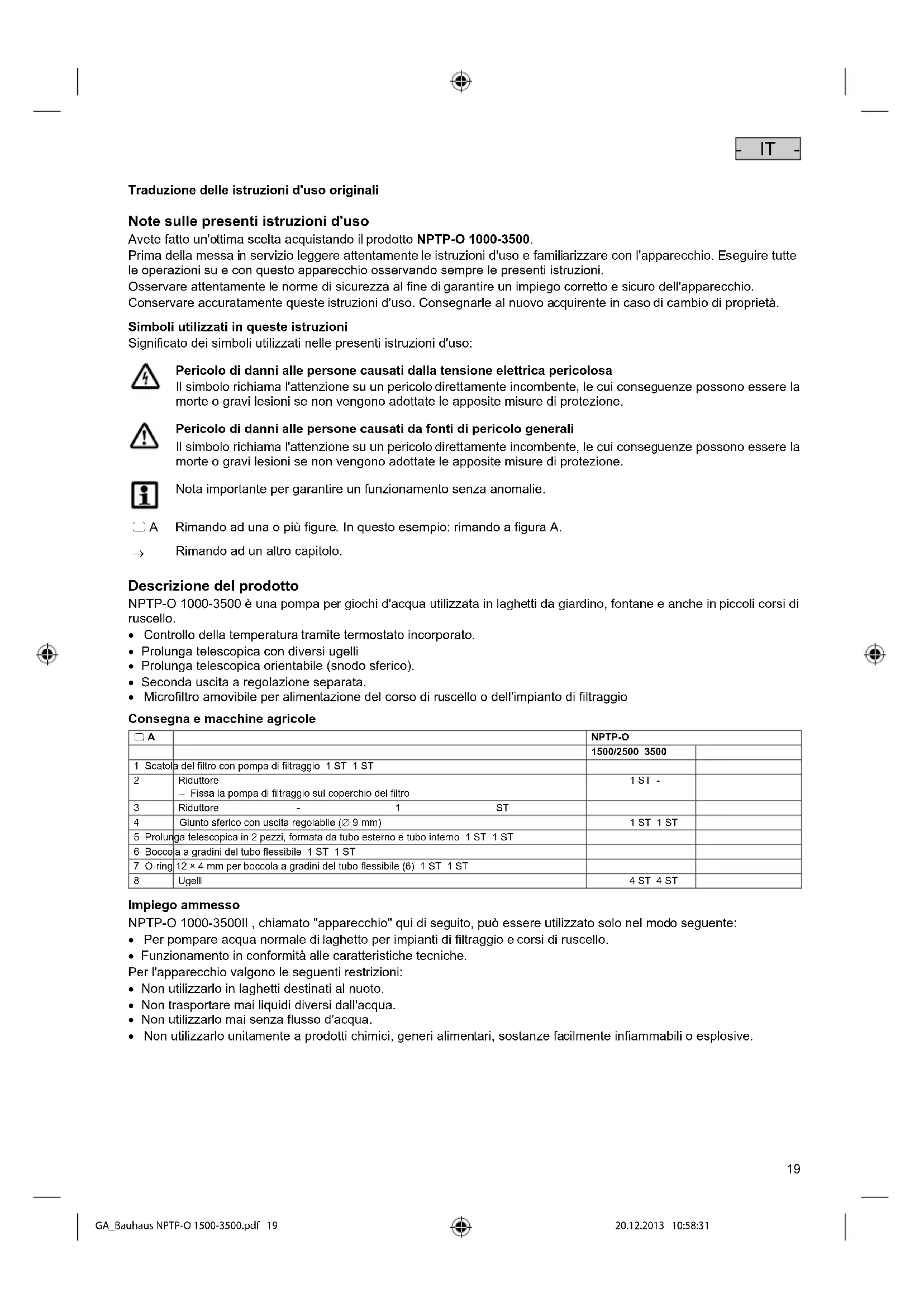

GA_Bauhaus NPTP-O 1500-3500.pdf 18 20.12.2013 10:58:3119 - IT - Traduzione delle istruzioni d'uso originali Note sulle presenti istruzioni d'uso Avete fatto un'ottima scelta acquistando il prodotto NPTP-O 1000-3500. Prima della messa in servizio leggere attentamente le istruzioni d'uso e familiarizzare con l'apparecchio. Eseguire tutte le operazioni su e con questo apparecchio osservando sempre le presenti istruzioni. Osservare attentamente le norme di sicurezza al fine di garantire un impiego corretto e sicuro dell'apparecchio. Conservare accuratamente queste istruzioni d'uso. Consegnarle al nuovo acquirente in caso di cambio di proprietà. Simboli utilizzati in queste istruzioni Significato dei simboli utilizzati nelle presenti istruzioni d'uso:

Pericolo di danni alle persone causati dalla tensione elettrica pericolosa Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Pericolo di danni alle persone causati da fonti di pericolo generali Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Nota importante per garantire un funzionamento senza anomalie.

A Rimando ad una o più figure. In questo esempio: rimando a figura A.

Rimando ad un altro capitolo.

Descrizione del prodotto NPTP-O 1000-3500 è una pompa per giochi d'acqua utilizzata in laghetti da giardino, fontane e anche in piccoli corsi di ruscello.

• Controllo della temperatura tramite termostato incorporato.

• Prolunga telescopica con diversi ugelli

• Prolunga telescopica orientabile (snodo sferico).

• Seconda uscita a regolazione separata.

• Microfiltro amovibile per alimentazione del corso di ruscello o dell'impianto di filtraggio Consegna e macchine agricole

NPTP-O 1500/2500 3500 1 Scatola del filtro con pompa di filtraggio 1 ST 1 ST 2 Riduttore − Fissa la pompa di filtraggio sul coperchio del filtro 1 ST - 3 Riduttore - 1 ST

Giunto sferico con uscita regolabile (∅ 9 mm) 1 ST 1 ST 5 Prolunga telescopica in 2 pezzi, formata da tubo esterno e tubo interno 1 ST 1 ST 6 Boccola a gradini del tubo flessibile 1 ST 1 ST 7 O-ring 12 × 4 mm per boccola a gradini del tubo flessibile (6) 1 ST 1 ST 8 Ugelli 4 ST 4 ST

Impiego ammesso NPTP-O 1000-3500Il , chiamato "apparecchio" qui di seguito, può essere utilizzato solo nel modo seguente:

• Per pompare acqua normale di laghetto per impianti di filtraggio e corsi di ruscello.

• Funzionamento in conformità alle caratteristiche tecniche. Per l'apparecchio valgono le seguenti restrizioni:

• Non utilizzarlo in laghetti destinati al nuoto.

• Non trasportare mai liquidi diversi dall'acqua.

• Non utilizzarlo mai senza flusso d'acqua.

• Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiammabili o esplosive. - IT - GA_Bauhaus NPTP-O 1500-3500.pdf 19 20.12.2013 10:58:3120 - IT - Norme di sicurezza Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate. Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni e da persone con capacità fisiche, sensoriche o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, però a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati. Pericoli dovuti alla combinazione di acqua ed elettricità

• La combinazione di acqua ed elettricità può provocare la morte o gravi lesioni personali se il collegamento non è a norma o l'impiego dell'apparecchio è errato.

• Prima di mettere le mani nell'acqua, diseccitare sempre tutti gli apparecchi ivi presenti. Installazione elettrica conforme alle norme

• Le installazioni elettriche devono soddisfare le disposizioni d'installazione nazionali e possono essere eseguite solo da un elettricista specializzato.

• Una persona viene considerata un elettricista specializzato se essa è abilitata e autorizzata - data la formazione professionale, le cognizioni tecniche e l'esperienza - a valutare e ad eseguire gli interventi conferiti. Il lavoro del tecnico comprende anche il saper riconoscere eventuali pericoli e l'osservanza delle norme, prescrizioni e disposizioni nazionali vigenti in materia.

• Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.

• Eseguire il collegamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica concordano. I dati sono riportati sulla targhetta di identificazione dell'apparecchio, sulla confezione, oppure nelle presenti istruzioni d'uso.

• L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA.

• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).

• Le linee di allacciamento alla rete non devono avere una sezione trasversale minore di quella delle condutture a tubo flessibile di gomma con la sigla H07RN-F. Le condutture di prolungamento devono soddisfare le norme DIN VDE 0620.

• Proteggere le connessioni a spina contro l'umidità.

• Collegare l'apparecchio solo ad una presa installata secondo le norme. Funzionamento sicuro

• Utilizzare l'apparecchio solo se nessuno è presente nell'acqua!

• Non utilizzare l'apparecchio se i cavi elettrici o il corpo dell'apparecchio sono difettosi.

• Non avvicinare l'apparecchio ai cavi elettrici.

• Mettere i cavi al riparo da danni e in maniera tale che nessuno possa cadervi sopra.

• Aprire l'alloggiamento dell'apparecchio o delle relative componenti solo se ciò è espressamente indicato nelle istruzioni d'uso.

• Utilizzate l'apparecchio solo per operazioni descritte in questo libretto d'istruzioni. Rivolgersi ad un centro d'assistenza autorizzato o in caso di dubbio al produttore, in caso di mancata risoluzione dei problemi.

• Utilizzare solo parti di ricambio e accessori originali per l'apparecchio.

• Non apportate mai modifiche tecniche all'apparecchio.

• Mantenere presa e spina sempre asciutte. GA_Bauhaus NPTP-O 1500-3500.pdf 20 20.12.2013 10:58:3121 - IT - Installazione e collegamento Funzionamento come pompa per cascata o pompa per filtro

Procedere nel modo seguente:

1. Avvitare la boccola del tubo flessibile con l'O-ring sul riduttore della pompa e poi stringere a fondo.

2. Azionare il gancio di arresto situato sulla scatola del filtro.

3. Rimuovere le tazze del filtro.

4. Installare in posizione orizzontale l'apparecchio nel laghetto su un fondo stabile e senza fango in modo che sia

completamente coperto d'acqua.

5. Profondità di montaggio massima: 2 m sotto il livello dell'acqua.

Funzionamento come pompa per fontana

Procedere nel modo seguente:

1. Montare la prolunga telescopica: Inserire il tubo interno nel tubo esterno e poi assicurarlo con la bussola a cappello.

2. Inserire la prolunga telescopica sul giunto sferico.

3. Allineare in posizione contrapposta la valvola regolatrice della prolunga e l'uscita del giunto sferico in modo che

l'acqua possa fuoriuscire dall'uscita del giunto. − La valvola regolatrice della prolunga e l'uscita del giunto sferico devono essere allineate in posizione contrapposta in modo che l'acqua possa fuoriuscire dall'uscita del giunto. − Il corso di ruscello può essere alimentato tramite l'uscita regolabile situata sul giunto sferico.

4. Inserire l'ugello desiderato nella prolunga e avvitare.

5. Avvitare il giunto sferico sul riduttore della pompa e poi stringere a fondo.

− Allineare verticalmente la prolunga agendo sul giunto sferico.

6. Installare in posizione orizzontale l'apparecchio nel laghetto su un fondo stabile e senza fango in modo che sia

completamente coperto d'acqua. Messa in funzione

Attenzione! La pompa non deve funzionare a secco. Eventuali conseguenze: la pompa viene danneggiata irreparabilmente. Misure di protezione: controllare periodicamente il livello dell'acqua. Di solito l'apparecchio deve essere posizionato sotto il livello dell'acqua. Realizzare l'alimentazione elettrica procedendo nel modo seguente: Avviamento: Collegare l'apparecchio alla rete. L'apparecchio viene avviato immediatamente una volta stabilito il collegamento elettrico. Spegnimento: Staccare l'apparecchio dalla rete. Funzionamento come pompa per fontana Una volta eseguite le operazioni di installazione e collegamento, la forma delle fontane può essere adattata variando l'avvitamento in profondità degli ugelli.

• Sulla prolunga telescopica girare la valvola regolatrice finché non viene rappresentata l'immagine d'acqua desiderata.

• Eventualmente sul giunto sferico girare la valvola regolatrice finché non si raggiunge la portata d'acqua desiderata. GA_Bauhaus NPTP-O 1500-3500.pdf 21 20.12.2013 10:58:3122 - IT - Eliminazione di guasti

Guasto Causa Rimedio L'apparecchio non funziona Manca tensione di rete Controllare la tensione di rete Girante bloccata Pulire la girante Coppa del filtro intasata Pulire la coppa del filtro Portata insufficiente Perdite troppo evidenti nelle condutture Ridurre al minimo la lunghezza del tubo flessibile e le parti di collegamento, posare i tubi flessibili possibilmente dritti L'apparecchio si disinserisce dopo un breve tempo di funzionamento Temperatura dell'acqua troppo alta Badare che la temperatura massima dell'acqua non superi i +35 °C

Pezzi soggetti a usura L'unità scorrevole è un componente soggetto a usura e quindi non è coperto da garanzia. Pulizia e manutenzione

Attenzione! Tensione elettrica pericolosa. Eventuali conseguenze: morte o gravi lesioni. Misure di protezione:

• Apparecchi elettrici e sistemi di installazione con tensione di misurazione U > 12 V CA o U >30 V CC sistemati in acqua: diseccitare apparecchi e sistemi prima di mettere le mani nell'acqua.

• Diseccitare l'apparecchio prima di intervenire sul medesimo.

• Assicurare l'apparecchio in modo da evitare avviamenti accidentali.

Pulire la scatola del filtro Se necessario pulire l'apparecchio con acqua limpida e una spazzola morbida.

• Non utilizzare mai detergenti aggressivi o soluzioni chimiche per non corrodere il corpo o compromettere il funzionamento dell'apparecchio. Pulire pompa

Procedere nel modo seguente:

1. Svitare il riduttore (con prolunga telescopica o boccola del tubo flessibile) dalla pompa.

2. Azionare il gancio di arresto e poi aprire la scatola del filtro.

3. Girare il coperchio della pompa in senso antiorario e rimuoverlo (chiusura a baionetta).

4. Rimuovere l'unità di funzionamento (resistenza magnetica).

5. Lavare tutti i componenti.

6. Montare l'apparecchio seguendo l'ordine inverso.

Immagazzinaggio/rimessaggio durante l'inverno In caso di gelo l'apparecchio deve essere scollegato. Eseguite una pulitura a fondo, controllate se l'apparecchio è danneggiato e conservatelo immerso o riempito avendo cura che non geli. La spina non deve venire sommersa! Smaltimento

Non smaltire questo apparecchio gettandolo nei rifiuti domestici! Utilizzare l'apposito sistema di ritiro. Rendere inutilizzabile l'apparecchio tagliando i cavi. GA_Bauhaus NPTP-O 1500-3500.pdf 22 20.12.2013 10:58:3123 - IT - 5 anni di garanzia BAUHAUS BAUHAUS concede una garanzia di 5 anni a partire dalla data di acquisto su tutti gli apparecchi elettrici e a motore, eccetto accumulatori, batterie, lampade e pezzi soggetti a usura. Sono salvi i diritti a garanzia legali dell'acquirente. Per i difetti di un apparecchio che si verificano durante il periodo di garanzia, BAUHAUS provvederà ad eliminarli (riparazione) secondo un'equa valutazione, fornirà un apparecchio sostitutivo oppure rimborserà il prezzo d'acquisto dietro restituzione. Non è possibile derivare ulteriori diritti dalla garanzia. Dalla garanzia sono esclusi i difetti e fenomeni di usura imputabili al consueto logoramento, trattamento non appropriato o manutenzione non eseguita, oppure già noti al cliente al momento dell'acquisto dell'apparecchio. La garanzia si estingue non appena il cliente apre o fa aprire la scatola dell'apparecchio. Il cliente può far valere i diritti a garanzia presentando l'apparecchio e lo scontrino ad ogni BAUHAUS entro 5 anni dalla data d'acquisto. Contatto E-mail service@bauhaus.info

Caratteristiche tecniche Dimensioni Peso Tensione di taratura Potenza assorbita Temperatura dell'acqua Portata Prevalenza Lunghezza cavo

Simboli sull'apparecchio A tenuta di polvere. Impermeabile all'acqua fino a 2 m di profondità. In caso di gelo disinstalllare l'apparecchio Non smaltire con normali rifiuti domestici! Attenzione! Leggete le istruzioni d'uso!
