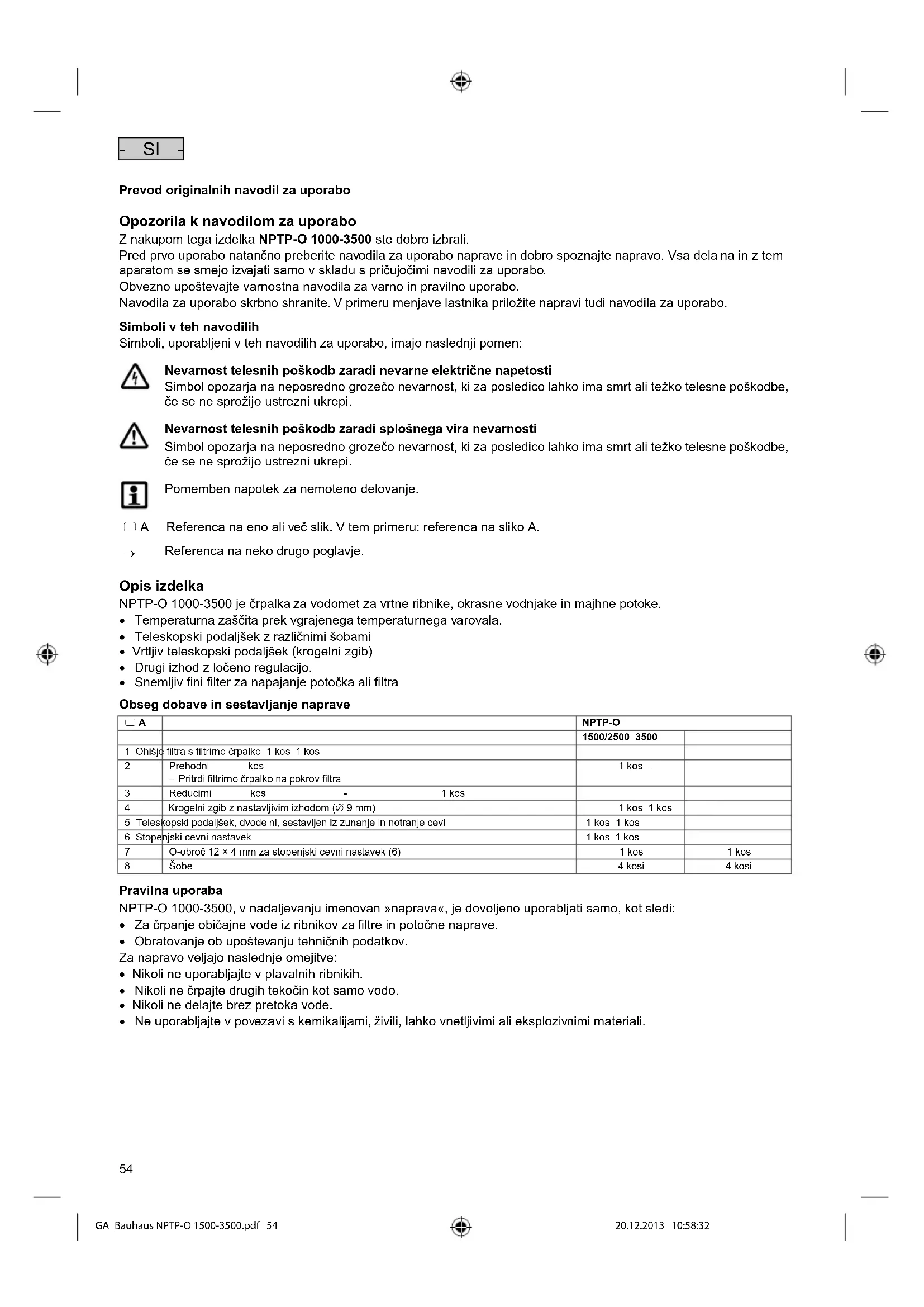

NAVODILA ZA UPORABO NPTPO 3500 Neptun

Nevarnost telesnih poškodb zaradi nevarne električne napetosti Simbol opozarja na neposredno grozečo nevarnost, ki za posledico lahko ima smrt ali težko telesne poškodbe, če se ne sprožijo ustrezni ukrepi.

Nevarnost telesnih poškodb zaradi splošnega vira nevarnosti Simbol opozarja na neposredno grozečo nevarnost, ki za posledico lahko ima smrt ali težko telesne poškodbe, če se ne sprožijo ustrezni ukrepi.

Opis izdelka NPTP-O 1000-3500 je črpalka za vodomet za vrtne ribnike, okrasne vodnjake in majhne potoke.

• Temperaturna zaščita prek vgrajenega temperaturnega varovala.

• Teleskopski podaljšek z različnimi šobami

• Vrtljiv teleskopski podaljšek (krogelni zgib)

• Drugi izhod z ločeno regulacijo.

Pravilna uporaba NPTP-O 1000-3500, v nadaljevanju imenovan »naprava«, je dovoljeno uporabljati samo, kot sledi:

• Za črpanje običajne vode iz ribnikov za filtre in potočne naprave.

• Obratovanje ob upoštevanju tehničnih podatkov. Za napravo veljajo naslednje omejitve:

• Nikoli ne uporabljajte v plavalnih ribnikih.

• Nikoli ne črpajte drugih tekočin kot samo vodo.

• Nikoli ne delajte brez pretoka vode.

• Ne uporabljajte v povezavi s kemikalijami, živili, lahko vnetljivimi ali eksplozivnimi materiali. - SI - GA_Bauhaus NPTP-O 1500-3500.pdf 54 20.12.2013 10:58:3255 - SI - Varnostna navodila Od te naprave lahko izhajajo nevarnosti za osebe in stvarne vrednosti, če naprave ne uporabljate strokovno oz. je ne uporabljate v skladu z namenom uporabe ali če ne upoštevate varnostnih predpisov. To napravo lahko uporabljajo otroci od 8 let naprej in osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pod nadzorom ali so bili poučeni o varni uporabi naprave in razumejo nevarnosti, ki pri tem nastanejo. Otroci se ne smejo igrati z napravo. Čiščenja in vzdrževanja ne smejo opravljati otroci brez nadzora. Nevarnosti, ki jih predstavlja kombinacija vode skupaj z elektriko

• V primeru nepravilnega priključka in nestrokovne uporabe predstavlja voda skupaj z elektriko smrtno nevarnost in nevarnost resnih poškodb zaradi udara.

• Preden sežete v vodo, vedno preklopite vse naprave brez napetosti, ki se nahajajo v vodi. Pravilna električna namestitev

• Električne instalacije morajo ustrezati nacionalnim graditeljskim določilom in jih sme prevzeti samo strokovnjak za elektriko.

• Oseba velja za strokovnjaka za elektriko, ko je kvalificiran zaradi svoje strokovne izobrazbe, znanja in izkušenj in je upravičen, da poveri in presodi delo in ga izvede. Delo strokovnjaka zajema tudi spoznavanje možnih nevarnosti in opazovanje zadevnih regionalnih in nacionalnih norm, predpisov in določil.

• Podaljšek napeljave in električni delilnik (npr. vtičnica) morata biti primerna za uporabo na prostem (zaščitena pred škropljenjem).

• Priključne električne napeljave v nobenem primeru ne smejo imeti manjši presek od gumijastega kabla s kratko oznako H07RN-F. Priključna električna napeljava mora ustrezati standardu DIN VDE 0620.

• Povezave z vtičem zavarujte pred vlago.

• Napravo je dovoljeno povezati le v instalirano vtičnico, ki je v skladu s predpisi. Varna uporaba

• Aparat naj obratuje le, če v vodi ni ljudi!

• Naprave s poškodovano električno napeljavo ali poškodovanim ohišjem ni dovoljeno uporabljati.

• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.

• Vode polagajte tako, da so zaščiteni pred poškodbami, poleg tega pa pazite, da nihče ne more pasti čez njih.

• Ohišje naprave ali pripadajočih delov odpirajte samo, če ste v navodilih izrecno pozvani k temu.

• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih. Obrnite se samo na pooblaščeno servisno službo ali v primeru dvoma na proizvajalca, če težav ni mogoče odpraviti.

• Vtičnice in omrežnega vtiča ni dovoljeno močiti. GA_Bauhaus NPTP-O 1500-3500.pdf 55 20.12.2013 10:58:3256 - SI - Postavitev in priključevanje Obratovanje kot črpalka za potoček ali filtrirna črpalka

Postopek je naslednji:

1. Stopenjski cevni nastavek z O-obročem privijte na prehodni kos črpalke in ročno zategnite.

2. Sprožite zaskočni kavelj na ohišju filtra.

5. Največja globina postavitve: 2 m pod gladino vode.

Obratovanje kot črpalka za vodomet

Postopek je naslednji:

1. Sestavljanje teleskopskega podaljška: Notranjo cev vtaknite v zunanjo cev in zavarujte s tulcem.

2. Vtaknite teleskopski podaljšek na krogelni zgib.

3. Regulacijski ventil teleskopskega podaljška in izhod krogelnega zgiba naravnajte drugega proti drugemu, da lahko

na izhodu krogelnega zgiba izstopa voda. − Regulacijski ventil teleskopskega podaljška in izhod krogelnega zgiba morata ležati drug proti drugemu, da lahko na izhodu krogelnega zgiba izstopa voda. − Prek nastavljivega izhoda na krogelnem zgibu lahko napajate potoček.

4. Želeno šobo vtaknite v teleskopski podaljšek in privijte.

5. Krogelni zgib privijte na prehodni kos črpalke in ročno zategnite.

− Teleskopski podaljšek naravnajte navpično nad krogelnim zgibom.

Pozor! Črpalka ne sme delati na suho. Možne posledice: Črpalka se uniči. Zaščitni ukrepi: Redno preverjajte vodno gladino. Naprava mora biti nameščena na splošno pod vodno gladino. Tako pripravite napajanje z elektriko: Vklop: Priključite napravo na električno omrežje. Ko je vzpostavljena omrežna povezava, se naprava vklopi samodejno. Izklop: Napravo odklopite od omrežja. Obratovanje kot črpalka za vodomet Obliko fontane lahko po postavitvi in priklopu prilagodite tako, da različno globoko privijete šobe.

• Če je treba, obrnite regulacijski ventil na krogelnem zgibu, da dosežete želeno količino pretoka. GA_Bauhaus NPTP-O 1500-3500.pdf 56 20.12.2013 10:58:3257 - SI - Odprava težav in motenj

Motnja Vzrok Pomoč Naprava na deluje - Ni omrežne napetosti Preverite omrežno napetost Tekalno kolo blokirano Očistite tekalno kolo Filtrska lupina zamašena Očistite filtrsko lupino Črpalna zmogljivost ni zadostna Previsoke tlačne izgube v ceveh Na minimum zmanjšajte dolžine cevi in spojnike ter cevi položite čim bolj naravnost Naprava se po krajšem času izklopi Temperatura vode previsoka Upoštevajte maksimalno temperaturo vode + 35 °C.

Deli, ki se obrabijo Tekalna enota je potrošni del in zanjo garancija ne velja. Čiščenje in vzdrževanje

Pozor! Nevarna električna napetost. Mogoče posledice: Smrt ali hude poškodbe. Zaščitni ukrepi:

• Električne naprave in instalacije z nazivno napetostjo U > 12 V AC ali U >30 V DC, ki so nameščene v vodi: Naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo.

• Pred delom na napravi, jo izključite iz električnega omrežja.

Čiščenje ohišja filtra Aparat po potrebi čistite s čisto vodo in mehko krtačo.

• Nikakor ne uporabljajte agresivnih čistil ali kemijskih raztopin, ker se s tem načne ohišje ali je delovanje naprave lahko okrnjeno. Očistite črpalko

Postopek je naslednji:

2. Sprožite zaskočni kavelj na ohišju filtra in odprite ohišje filtra.

Skladiščenje/prezimovanje Pri zmrzali je potrebno napravo demontirati. Napravo temeljito očistite in jo preverite glede poškodb. Skladiščite jo potopljeno ali napolnjeno ter zavarovano pred zmrzaljo. Vtič ne sme biti pod vodno gladino! Odlaganje odpadkov

Te naprave ne smete odložiti kot gospodinjski odpadek! Uporabite zato predviden sistem za prevzem. To napravo naredite predtem neuporabno tako, da odrežete kabel. GA_Bauhaus NPTP-O 1500-3500.pdf 57 20.12.2013 10:58:3258 - SI - 5 let BAUHAUS garancije BAUHAUS na vse električne in motorne aparate, razen akumulatorjev, baterij, svetil in obrabnih delov, daje garancijo 5 let od dneva nakupa. Ta garancija ne vpliva na zakonske garancijske pravice kupca. Napake na aparatu, ki nastopijo med časom garancije, bo podjetje BAUHAUS po lastni presoji ali odpravilo (popravilo), ali dobavilo nadomestni aparat ali pa v zamenjavo za vračilo aparata povrnilo kupnino. Nadaljnji zahtevki iz naslova garancije niso možni. Iz garancije so izvzete napake in znaki obrabe, ki so posledica običajne obrabe, nepravilne uporabe ali pomanjkljivega vzdrževanja, ali pa so bili kupcu ob nakupu znani. Garancija preneha, takoj ko kupec ohišje aparata odpre ali da odpreti. Garancijske zahtevke lahko kupec uveljavlja ob predložitvi aparata in računa v vsaki poslovalnici BAUHAUS v roku 5 let od datuma nakupa. Kontaktna E-pošta service@bauhaus.info
