NÁVOD NA OBSLUHU NPTPO 3500 Neptun

• Otočné teleskopické prodloužení (kulový kloub).

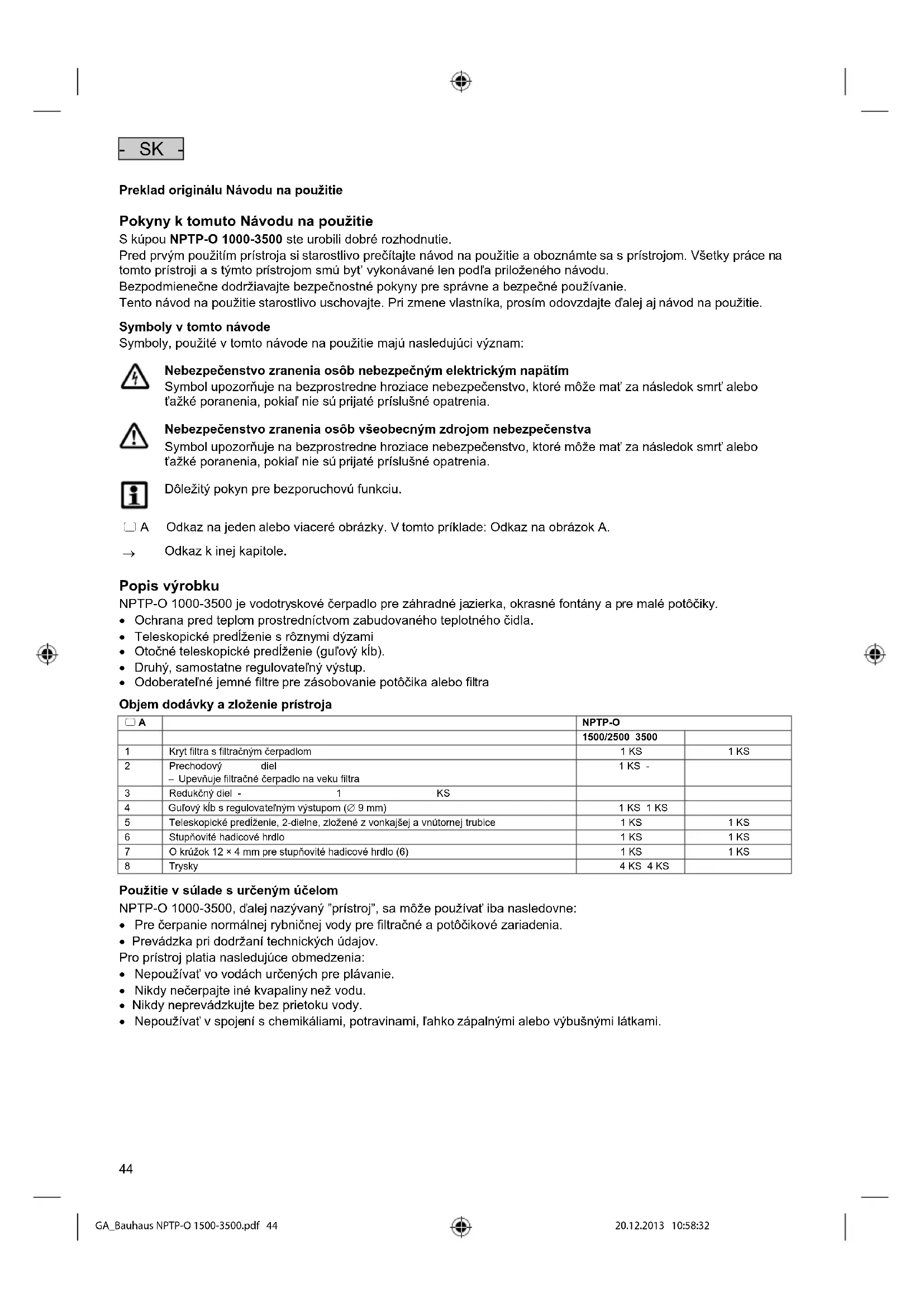

GA_Bauhaus NPTP-O 1500-3500.pdf 43 20.12.2013 10:58:3244 - SK - Preklad originálu Návodu na použitie Pokyny k tomuto Návodu na použitie S kúpou NPTP-O 1000-3500 ste urobili dobré rozhodnutie. Pred prvým použitím prístroja si starostlivo prečítajte návod na použitie a oboznámte sa s prístrojom. Všetky práce na tomto prístroji a s týmto prístrojom smú byt’ vykonávané len podľa priloženého návodu. Bezpodmienečne dodržiavajte bezpečnostné pokyny pre správne a bezpečné používanie. Tento návod na použitie starostlivo uschovajte. Pri zmene vlastníka, prosím odovzdajte ďalej aj návod na použitie. Symboly v tomto návode Symboly, použité v tomto návode na použitie majú nasledujúci význam:

Nebezpečenstvo zranenia osôb nebezpečným elektrickým napätím Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrť alebo ťažké poranenia, pokiaľ nie sú prijaté príslušné opatrenia.

Nebezpečenstvo zranenia osôb všeobecným zdrojom nebezpečenstva Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrť alebo ťažké poranenia, pokiaľ nie sú prijaté príslušné opatrenia.

Dôležitý pokyn pre bezporuchovú funkciu.

A Odkaz na jeden alebo viaceré obrázky. V tomto príklade: Odkaz na obrázok A.

• Ochrana pred teplom prostredníctvom zabudovaného teplotného čidla.

• Teleskopické predĺženie s rôznymi dýzami

• Otočné teleskopické predĺženie (guľový kĺb).

• Druhý, samostatne regulovateľný výstup.

• Odoberateľné jemné filtre pre zásobovanie potôčika alebo filtra Objem dodávky a zloženie prístroja

NPTP-O 1500/2500 3500 1 Kryt filtra s filtračným čerpadlom 1 KS 1 KS 2 Prechodový diel − Upevňuje filtračné čerpadlo na veku filtra 1 KS - 3 Redukčný diel - 1 KS

Guľový kĺb s regulovateľným výstupom (∅ 9 mm) 1 KS 1 KS 5 Teleskopické predĺženie, 2-dielne, zložené z vonkajšej a vnútornej trubice 1 KS 1 KS 6 Stupňovité hadicové hrdlo 1 KS 1 KS 7 O krúžok 12 × 4 mm pre stupňovité hadicové hrdlo (6) 1 KS 1 KS 8 Trysky 4 KS 4 KS

Použitie v súlade s určeným účelom NPTP-O 1000-3500, ďalej nazývaný ”prístroj”, sa môže používať iba nasledovne:

• Pre čerpanie normálnej rybničnej vody pre filtračné a potôčikové zariadenia.

• Prevádzka pri dodržaní technických údajov. Pro prístroj platia nasledujúce obmedzenia:

• Nepoužívať vo vodách určených pre plávanie.

• Nikdy nečerpajte iné kvapaliny než vodu.

• Nikdy neprevádzkujte bez prietoku vody.

• Nepoužívať v spojení s chemikáliami, potravinami, ľahko zápalnými alebo výbušnými látkami. - SK - GA_Bauhaus NPTP-O 1500-3500.pdf 44 20.12.2013 10:58:3245 - SK - Bezpečnostné pokyny Z tohto zariadenia môžu vychádzať nebezpečenstvá pre osoby a materiálne hodnoty, ak sa zariadenie používa neodborne, príp. v rozpore s účelom použitia alebo ak sa nedodržiavajú bezpečnostné pokyny. Toto zariadenie môžu používať deti od 8 rokov, ako aj osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo s nedostatočnými skúsenosťami a vedomosťami, ak s ním pracujú za dohľadu alebo boli zaučené ohľadne bezpečného použitia zariadenia a rozumejú nebezpečenstvám, ktoré z neho vyplývajú. Deti sa so zariadením nesmú hrať. Čistenie a údržbu nesmú deti vykonávať bez dohľadu. Nebezpečenstvo hroziace z kombinácie vody a elektriny

• Kombinácia vody a elektrickej energie môže pri pripojení v rozpore s predpismi alebo nesprávnej manipulácii viesť k usmrteniu alebo ťažkým poraneniam.

• Skôr, ako siahnete do vody, vždy odpojte od prívodu napätia všetky prístroje, ktoré sa nachádzajú vo vode. Elektrická inštalácia podľa predpisov

• Elektrické inštalácie musia zodpovedať národným predpisom pre zriaďovateľov inštalácie a môže ich vykonávať iba kvalifikovaný elektrikár.

• Za kvalifikovaného elektrikára sa považuje osoba, ktorá je na základe svojho odborného vzdelania, znalostí a skúsenosti schopná a oprávnená posudzovať a vykonávať zadané činnosti. Práca odborníka zahŕňa tiež rozpoznanie možných nebezpečenstiev a rešpektovanie regionálnych a národných noriem, predpisov a nariadení.

• Pri otázkach a problémoch sa obráťte na kvalifikovaného elektrikára.

• Pripojenie prístroja je povolené iba vtedy, ak sa zhodujú elektrické údaje prístroja a napájania elektrickým prúdom. Údaje o prístroji sa nachádzajú na typovom štítku prístroja, na obale alebo v tomto návode na obsluhu.

• Prístroj musí byť zabezpečený ochranným zariadením proti chybnému prúdu s s nameraným chybným prúdom, ktorý nie je väčší než 30 mA.

• Predlžovacie rozvody a rozdeľovač prúdu (napr. lišty so zásuvkami) musia byť vhodné na používanie v interiéri (chránené pred striekajúcou vodou).

• Vedenia pre pripojenie do siete nesmú mat’ menší prierez ako gumové káble so skratkou H07RN-F. Predlžovacie vedenie musí vyhovovať norme DIN VDE 0620.

• Chráňte zástrčkové spoje pred vlhkosťou.

• Prevádzkujte prístroj len na zásuvke, inštalovanej podľa predpisov. Bezpečná prevádzka

• Prevádzkujte prístroj len vtedy, ak sa vo vode nezdržiavajú žiadne osoby!

• Prístroj sa nesmie prevádzkovať s chybnými elektrickými vedeniami alebo chybným krytom.

• Prístroj nenoste ani neťahajte za elektrické vedenie.

• Vedenia pokladajte tak, aby boli chránené pred poškodeniami a dbajte na to, aby o ne nemohol nikto zakopnúť.

• Nikdy neotvárajte kryt prístroja ani príslušných dielov, ak nie ste k tejto činnosti výslovne vyzvaní v návode na obsluhu.

• Na prístroji vykonávajte iba činnosti, ktoré sú popísané v tomto návode. Ak nie je problémy možné odstrániť, kontaktujte autorizované miesto zákazníckeho servisu alebo v prípade pochybností priamo výrobcu.

• Používajte iba originálne náhradné diely a príslušenstvo pre daný prístroj.

• Nikdy na prístroji nevykonávajte technické zmeny.

• Zásuvku a sieťovú zástrčku udržiavajte suché. GA_Bauhaus NPTP-O 1500-3500.pdf 45 20.12.2013 10:58:3246 - SK - Inštalácia a pripojenie Prevádzka ako čerpadlo potôčika alebo ako filtračné čerpadlo

4. Prístroj inštalujte v jazierku vodorovne na pevný podklad nepokrytý bahnom tak, aby bol úplne ponorený vo vode.

5. Maximálna hĺbka inštalácie: 2 m pod vodnou hladinou.

Prevádzka ako vodotryskové čerpadlo:

1. Zmontujte teleskopické predĺženie: Vnútornú trubicu nasaďte do vonkajšej trubice a zaistite vrchným krytom.

2. Teleskopické predĺženie nasaďte na guľový kĺb.

3. Regulačný ventil teleskopického predĺženia a výstup guľového kĺbu nasmerujte proti sebe tak, aby cez výstup

guľového kĺbu mohla vytekať voda. − Regulačný ventil teleskopického predĺženia a výstup guľového kĺbu musia smerovať proti sebe, aby cez výstup guľového kĺbu mohla vytekať voda. − Cez regulovateľný výstup na guľovom kĺbe je možné zásobovať potôčik.

− Teleskopické predĺženie umiestnite kolmo nad guľový kĺb.

6. Prístroj inštalujte v jazierku vodorovne na pevný podklad nepokrytý bahnom tak, aby bol úplne ponorený vo vode.

Uvedenie do prevádzky

Pozor! Čerpadlo nesmie bežať nasucho. Možné následky: Čerpadlo sa zničí. Ochranné opatrenie: Pravidelne kontrolujte stav vody. Zariadenie musí byť umiestnené zásadne pod hladinou vody. Prívod el. prúdu vytvoríte nasledovne: Zapínanie: Prístroj pripojte na sieť. Prístroj sa zapína automaticky, keď je zapojený prívod elektrického prúdu. Vypínanie: Odpojte prístroj od siete. Prevádzka ako vodotryskové čerpadlo: Tvar fontány je možné prispôsobiť po inštalácii a pripojení rôzne hlbokým zakrútením trysiek.

• Otáčajte regulačným ventilom na teleskopickom predĺžení, kým nevznikne požadovaný tvar vodotrysku.

• Prípadne otáčajte regulačným ventilom na guľovom kĺbe, kým nedosiahnete požadované prietokové množstvo. GA_Bauhaus NPTP-O 1500-3500.pdf 46 20.12.2013 10:58:3247 - SK - Odstránenie porúch

Porucha Príčina Odstránenie Prístroj nebeží Chýba sieťové napätie Skontrolovať sieťové napätie Rotor je zablokovaný Vyčistiť rotor Miska filtra je upchatá Vyčistiť misku filtra Nedostatočný dopravný výkon Príliš veľké straty vo vedeniach Zredukovať dĺžku hadíc a spojovacích dielov na minimum, hadice viesť pokiaľ možno priamo Prístroj po krátkej době behu vypne Teplota vody je príliš vysoká Dodržiavat’ maximálnu teplotu vody +35 °C

Súčasti podliehajúce opotrebeniu Obežná jednotka je súčast’ou podliehajúcou opotrebeniu a nevzt’ahuje sa na ňu záruka. Čistenie a údržba

Pozor! Nebezpečné elektrické napätie. Možné následky: Smrť alebo ťažké poranenia. Ochranné opatrenia:

• Elektrické prístroje a inštalácie s menovitým napätím U > 12 V AC alebo U >30 V DC, ktoré sa nachádzajú vo vode: Prístroje a inštalácie prepnite do stavu bez napätia skôr, ako siahnete do vody.

• Pred prácami na prístroji prístroj prepnite do stavu bez napätia.

Vyčistite teleso filtra Prístroj v prípade potreby očistite čistou vodou a mäkkou kefkou.

• V žiadnom prípade nepoužívajte agresívne čistiace prostriedky alebo chemické rozpúšťadlá, lebo tieto pôsobia na puzdro prístroja agresívne alebo by mohli ovplyvniť funkciu prístroja. Vyčistiť čerpadlo

1. Prechodový diel (s teleskopickým predĺžením alebo stupňovitým hadicovým hrdlom) vyskrutkujte z čerpadla.

5. Všetky diely opláchnite.

6. Prístroj poskladajte v opačnom poradí pracovných krokov.

Uloženie/Prezimovanie Pri mrazoch sa musí prístroj demontovať. Vykonajte dôkladné čistenie, skontrolujte prístroj na poškodenie a uložte ho ponorený alebo naplnený pri teplote nad bodom mrazu. Zástrčka nesmie byt‘ zaplavená! Likvidácia

Tento prístroj sa nesmie likvidovať spolu s domovým odpadom. Na likvidáciu využite k tomu určený systém odovzdávania. Pred odovzdaním znefunkčnite prístroj prerezaním kábla. GA_Bauhaus NPTP-O 1500-3500.pdf 47 20.12.2013 10:58:3248 - SK - 5-ročná záruka BAUHAUS BAUHAUS poskytuje 5-ročnú záruku od dátumu kúpy na všetky elektrické a motorové prístroje, okrem akumulátorov, batérií, žiaroviek a opotrebovateľných dielov. Zákonné záručné práva kupujúceho nie sú touto zárukou dotknuté. Nedostatky prístroja, ktoré sa vyskytnú počas záručnej doby, BAUHAUS podľa vlastného uváženia buď odstráni (oprava), vymení za náhradný prístroj alebo vráti peniaze za prístroj. Zo záruky nevyplývajú ďalšie nároky. Z tejto záruky sú vylúčené nedostatky a javy opotrebovania, ktoré vyplývajú z bežného opotrebovania pri používaní, z nesprávneho zaobchádzania alebo z chýbajúcej údržby, alebo ktoré boli zákazníkovi známe pri kúpe. Záruka zaniká, keď zákazník otvorí alebo nechá otvoriť kryt prístroja. Zákazník si môže uplatniť nároky zo záruky po predložení prístroja a pokladničného dokladu v každej predajni BAUHAUS počas 5 rokov od dátumu kúpy. E-mailový kontakt service@bauhaus.info

Technické údaje Rozmery Hmotnost’ dimenzačné napätie Príkon Teplota vody Dopravný výkon Dopravná výška Dĺžka kábla

Symboly na zariadení Prachotesný. Vodotesný do hĺbky 2 m Pri mraze prístroj odinštalovať Nelikvidovať v normálnom komunálnom odpade! Pozor! Prečítajte si Návod na použitie
